1 Specifikationer Inledning CC Sweex trådlös ADSL modem+router Tack för att du har valt en Sweex trådlös ADSL modem+router. För att säkerställa att din Sweex trådlösa ADSL modem+router fungerar korrekt bör du noggrant läsa den här handledningen. Om du trots detta får problem med installationen eller funktionen av modem+routern, kan du få hjälp via vår webbplats eller läs den omfattande engelska handledningen som finns på den medlevererade cdromskivan. Innan du påbörjar installationen bör du se till att ditt operativsystem är uppdaterat. En uppdatering gör du enkelt i t.ex. Internet Explorer där du i verktygsmenyn väljer alternativet Uppdatera Windows. Den här modem+routern stöds fullständigt av Windows 98SE, ME, NT, 2000, XP och Mac. Med Sweex trådlös ADSL modem+router kan du i en handvändning skapa ett trådlöst nätverk, där alla användare får åtkomst till samtliga filer och Internet. Den så kallade dial-on-demand-funktionen innebär att routern automatiskt loggar in hos din Internetleverantör när du startar webbläsaren. En standard inbyggd PAT, NAT och en brandvägg skyddar datorn mot oönskat intrång utifrån. Den inbyggda brandväggen skyddar också intranätet. ADSL-modemet lämpar sig för både Annex A och B. Obs! vi rekommenderar att installera ett brandväggsprogram. Använd enbart partvinnade kablar för alla anslutningar. Paketets innehåll: Kontrollera innehållet i förpackningen innan du påbörjar installationen. Följande delar ska finnas med: Modem+router Strömadapter Oskärmad partvinnad kabel Handledning CD-ROM Wireless g-protokoll Datahastighet: maximalt 54 Mbps IEEE standard. 10Base-T, 100Base-TX 4 UTP-portar, 10/100 Mbps 1 WAN-Port DMZ, koppling av öppna IP-adresser till det lokala nätverkets hemliga IP-adresser Adressavbildning, koppling av öppna IP-adresser till en grupp IP-adresser i ett lokalt nätverk Virtuella servrar Bryggläge, kommunikation möjligt med andra routrar Stöder: Windows 98SE, ME, NT, 2000, XP och Mac Åtkomsthantering och säkerhet NAT brandvägg, ingen åtkomst till de hemliga IP-adresserna via Internet IP Paketåtkomstkontroll, kontroll av dataöverföringsfel Skydd mot hackerattack (DoS) PAP/CHAP/MS-CHAP-verifiering Övervakning DHCP klientjournal, håller reda på tilldelade IP-adresser Säkerhetsjournal Apparat/uppkopplingsstatus Hantering Webbaserad hantering Systemkrav Nätverkskort Windows 98SE, ME, NT, 2000, XP och Mac Datorn ska konfigureras med Ställ in IP-adress automatiskt (mer om detta senare)

2 InstallationsprocedurPOTS signaldelningskonfiguration (ADSL över POTS, Annex A) ISDN signaldelningskonfiguration (ADSL över ISDN, Annex B) En ISDN-delare skiljer ADSL-signalen från ISDN-linjen. Det är nödvändigt att använda en signaldelare. Om ADSL-signalen inte skiljs från ISDN-linjen är det inte möjligt att upprätta kontakt med Internet. Se fig 1/2 för kabelanslutning. Snabbinstallation för Windows 95, 98 och ME Innan routern konfigureras krävs en grundläggande inställning på datorn. Gör så här för att ändra denna grundinställning: Högerklicka på Nätverksmiljö och välj Egenskaper. Skärmen för Nätverkskonfiguration visas. Om ett modem finns på din dator ser du också en drivrutin för fjärranslutning, TCP/IP för fjärranslutningen och en NetBEUI i listan på denna skärm. ISDN Phone S/T-interface Telephone NID Splitter NT U-interface Ethernet Cable Router Klicka nu på TCP/IP för ditt nätverkskort. När du har fyllt i IP-adress klickar du på Fyll i IP-adress automatiskt. ISDN-delare Voice line Telephone NID Splitter NT U-interface Ethernet Cable Router Anslut nu bredbandsroutern till datorn med en direktkabel på nätverkskortet. Gå till startmenyn och välj Kör. Skriv in kommandot winipcfg (utan citationstecken) och välj ditt nätverkskort som kortinformation. POTS-delare analoga linjen

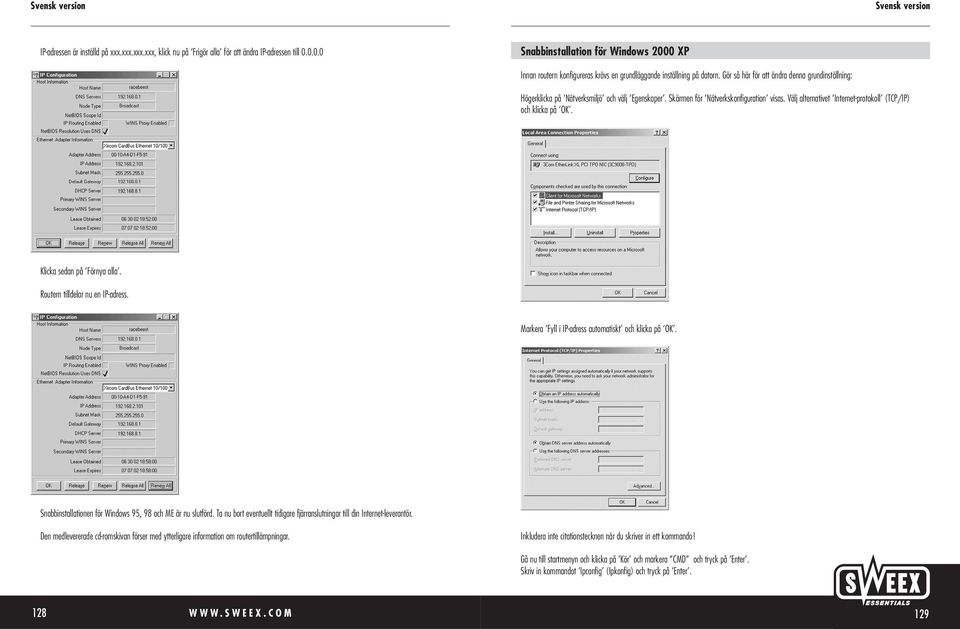

3 IP-adressen är inställd på xxx.xxx.xxx.xxx, klick nu på Frigör alla för att ändra IP-adressen till Snabbinstallation för Windows 2000 XP Innan routern konfigureras krävs en grundläggande inställning på datorn. Gör så här för att ändra denna grundinställning: Högerklicka på Nätverksmiljö och välj Egenskaper. Skärmen för Nätverkskonfiguration visas. Välj alternativet Internet-protokoll (TCP/IP) och klicka på OK. Klicka sedan på Förnya alla. Routern tilldelar nu en IP-adress. Markera Fyll i IP-adress automatiskt och klicka på OK. Snabbinstallationen för Windows 95, 98 och ME är nu slutförd. Ta nu bort eventuellt tidigare fjärranslutningar till din Internet-leverantör. Den medlevererade cd-romskivan förser med ytterligare information om routertillämpningar. Inkludera inte citationstecknen när du skriver in ett kommando! Gå nu till startmenyn och klicka på Kör och markera CMD och tryck på Enter. Skriv in kommandot Ipconfig (Ipkonfig) och tryck på Enter

4 Problem med LAN-förbindelsen Ställ in nätverkskortets WINS-inställningar enligt exemplet nedan. Klicka på OK för att stänga fönstret. Starta om datorn efter eventuella ändringar. Skriv in kommandot Ipconfig /release (Ipkonfig/frigör) och tryck på Enter. IP-adressen uppdateras. Du ser att IP-adresen även här ställs in på Skriv in kommandot Ipconfig /renew (Ipkonfig/förnya) och tryck på Enter. OBS! Följande procedur kommer att radera alla uppgifter som du angivit för routern vilket innebär att användarnamn, lösenord, MAC- och IP-adresser måste föras in på nytt. För att helt nollställa routern trycker du in återställningsknappen med en penna och håller den intryck i fyra sekunder. Nätverksindikatorerna 1-4 släcks när återställningen är utförd. Routerns inställningar återgår till fabriksinställningar. Routerkonfiguration När datorns nätverkskonfiguration är gjord kan du koppla upp mot Internet. Routern tilldelar nu en ny IP-adress. Starta din webbläsare och fyll i följande URL i adressfältet: Tryck på Enter. Standarden är username: (användarnamn) admin och ett lösenord: epicrouter. Börja med att ställa in routerna Annex-läge. I Admin Privilege klickar du på ADSL Configuration och väljer Annex A för ADSL över analog linje eller Annex B för ADSL över ISDN-linje. Om de här alternativet inte ställs in kommer du att få en störning på telefonlinjen och kommer ADSL-uppkopplingen mot Internet inte att fungera

5 Klicka sedan på Save Settings (Spara inställningarna) i den vänstra spalten i konfigurationsavsnittet, följt av Save & Reboot (Spara och starta om). Efter ca 20 sekunder visas meddelandet Your settings have been saved and the modem has rebooted (Dina inställningar har sparats och modemet har startats om). Klicka på Misc. Configuration (Övrig konfiguration) i avsnittet Admin Privilege (Administratörens privilegier) i routern. Börja med att ställa in FTP-servern på Disabled (Inaktiv) på skärmen Misc. Configuration. Detta ansluter port 21. Konfigurera WAN Klicka på WAN i den vänstra spalten (i konfigurationsavsnittet). Markera Adapter PVC 0 och klicka på Submit (Skicka). Alla användare måste ha åtkomst till inloggningsuppgifterna för att kunna konfigurera routern. De här uppgifterna kan du eventuellt begära från beträffande Internet-leverantör (ISP). För mer information rekommenderar vi att du läser den omfattande handledningen som finns på den medlevererade cdromskivan. För att konfigurera Sweex trådlös ADSL modem+router behöver du uppgifter från din ISP, så som inställningarna för VPI, VCI, eventuella IPadresser, DHCP, Encapsulation, användarnamn, lösenord och NAT-konfigurationen. De här uppgifterna får du gratis från din Internetleverantör. Voor gebruikers in Nederland staan de benodigde gegevens van diverse providers op de bijgeleverde CD-ROM. Konfigurera brandväggen för maximal säkerhet För att erhålla en maximal säkerhet för modem/routerns funktion rekommenderas följande åtgärder. Logga först in modem/routern med IP-adressen. Ställ in alternativet DMZ på Enabled (Aktiv). Fyll i adressen för DMZ Host IP. Gå till nedåt på sidan och klicka på Submit (Skicka). Slutligen måste uppgifterna tilldelas i routern. Klicka på Save Settings (Spara inställningarna) i vänsterspalten (i konfigurationsavsnittet) följt av Submit (Skicka). Routern återställs nu med de nya inställningarna och bryter tillfälligt förbindelsen med Internet och datorn/-erna. Avvakta i en minut tills routern är klar. Vänta i ytterligare 20 sekunder tills ADSL-lampan är tänd och Internet-uppkopplingen är aktiv igen

6 Trådlös konfiguration När du är inloggad i routern, kan du göra den trådlösa konfigurationen. Klicka på knappen Basic Settings (Grundläggande inställningar) under knappen Wireless (Trådlös) för att sätta igång. Nu fyller du i SSID. Se till att det här namnet överensstämmer med övriga trådlösa användare. SSID-namnet kan eventuellt vara dolt. Välj rätt kanal och ange hurvida kryptering ska användas. Klicka sedan på Submit (Skicka) följt av Save Settings (Spara inställningar) i vänsterspalten. Under Advanced Settings (Avancerade inställningar) kan du t.ex. ange med vilka hastigheter som du vill arbeta. Vi rekommenderar att låta övriga inställningar stå kvar. 134
