Installationsanvisning För dig som har valt fast IP-Adress

Transkript

1 Installationsanvisning För dig som har valt fast IP-Adress Inomhusnod Comega FTTH-TVMC... 2 Inomhusnod Allied Telesyn img Inomhusnod CTS HET Nätverkskort... 6 Kontakter och kablar... 6 Windows Windows Vista Windows XP Windows Windows 95/98/ME Mac OS X Mac OS X Teknikbyrån i Sverige AB Sida 1

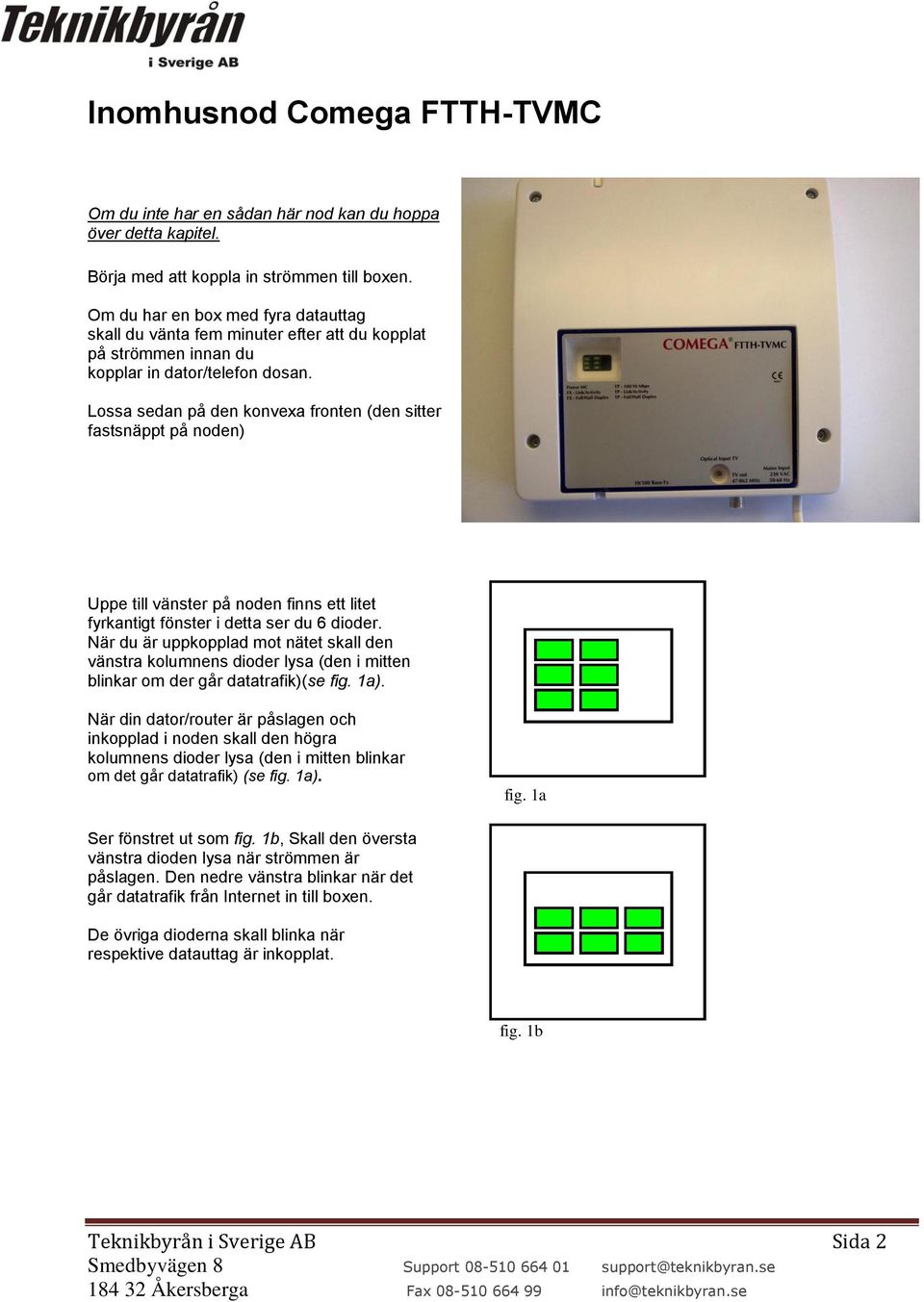

2 Inomhusnod Comega FTTH-TVMC Om du inte har en sådan här nod kan du hoppa över detta kapitel. Börja med att koppla in strömmen till boxen. Om du har en box med fyra datauttag skall du vänta fem minuter efter att du kopplat på strömmen innan du kopplar in dator/telefon dosan. Lossa sedan på den konvexa fronten (den sitter fastsnäppt på noden) Uppe till vänster på noden finns ett litet fyrkantigt fönster i detta ser du 6 dioder. När du är uppkopplad mot nätet skall den vänstra kolumnens dioder lysa (den i mitten blinkar om der går datatrafik)(se fig. 1a). När din dator/router är påslagen och inkopplad i noden skall den högra kolumnens dioder lysa (den i mitten blinkar om det går datatrafik) (se fig. 1a). fig. 1a Ser fönstret ut som fig. 1b, Skall den översta vänstra dioden lysa när strömmen är påslagen. Den nedre vänstra blinkar när det går datatrafik från Internet in till boxen. De övriga dioderna skall blinka när respektive datauttag är inkopplat. fig. 1b Teknikbyrån i Sverige AB Sida 2

3 Nere till höger hittar du ett runt fönster (se fig. 2), i detta ser du en diod. När kabel TV nätet är in kopplat och allt fungerar skall den lysa grönt. Lyser den rött är något fel. f ig. 2 I underkant på noden hittar du två kontakter (se fig. 3) i den vänstra kopplar du in din dator/router. I den högra kopplar du in din TV. f ig. 3 Har din nod fyra datauttag (se fig. 4) Skall du i uttag 1 koppla in din dator/router. I uttag 2 kopplar du in den telefonidosa du fått från oss om du beställt IP-telefoni fig. 4 Uttag 3&4 är inaktiverade. Bredbandsuttag Bor du i lägenhet har du troligen ett bredbandsuttag i hallen. Det är i detta uttag du skall koppla in din datakabel. Teknikbyrån i Sverige AB Sida 3

4 Inomhusnod Allied Telesyn img616 Om du inte har en sådan här nod kan du hoppa över detta kapitel. Börja med att koppla in strömmen till boxen i power uttaget som du hittar till vänster i underkant på noden. De övriga uttagen i underkant används inte. Uppe till höger ser du fyra dioder. PWR, lyser när strömmen är inkopplad. SYST, Blinkar vid start sedan släkt. WAN, Lyser och blinkar vid uppkoppling. VoIP, Används inte och är därför släkt. På höger sida på noden hittar du sex uttag. LAN 1 används till Internet. LAN 2 används till IP-Telefoni. LAN 3-LAN 6 används till IPTV i de områden som valt IPTV. Den gängade kontakten är en anslutning till kabeltv (finns inte på noderna i de områden som valt IPTV). Teknikbyrån i Sverige AB Sida 4

5 Inomhusnod CTS HET-3109 Börja med att koppla in strömmen till boxen i el-uttaget som du hittar på vänster sida på noden. Nere till vänster på fronten hittar du en ruta med ett antal symboler., Lyser när strömmen är inkopplad., Lyser grönt när allt är OK. Batterisymbolerna, Används inte och är därför släckta. 1 till 9, Lyser grönt och blinkar när de är aktiva. Med knappen som sitter i underkant på noden kan du släcka dessa dioder om du inte vill att de skall lysa. På unndersidan på noden hittar du åtta uttag. Uttag 1 används till Internet. Uttag 2 används till Internet och IP-Telefoni. Uttag 3 till 6 används för IPTV i de områden som valt IPTV. Uttag 7 och 8 används inte. Den gängade kontakten är en anslutning till kabeltv (finns inte på noderna i de områden som enbart valt IPTV). Teknikbyrån i Sverige AB Sida 5

6 Nätverkskort De flesta datorer har ett nätverkskort installerat, och detta krävs för att du ska kunna ansluta till bredbandstjänsten från Teknikbyrån i Sverige AB. Om du redan har nätverkskort och nätverkskabel, följ instruktionerna nedan för att ansluta till bredbandstjänsten. Nätverkskortet gör att datorn kan anslutas till ett nätverk och kommunicera med andra datorer. För att nätverkskortet ska fungera krävs programvara som talar om för datorn hur den ska kommunicera med nätverkskortet och över nätverket. Programvaran består av s.k. drivrutiner och nätverksprotokoll. Kontakter och kablar Anslutning av nätverkskabeln till datorn sker via nätverkskortets nätverksport. Den typ av kontakt som företrädesvis används heter RJ-45. Den är avsedd för nätverkskabel där ledningarna är tvinnade i par, s.k. UTPkabel. Det finns olika kategorier av UTP-kabel och den som ska användas är kategori 5. Fig. 3 RJ-45-kontakt Viktig information till dig som använder en router På Internet behöver varje dator en egen IP-adress. Dessa används för att datorerna ska kunna skicka data mellan varandra (kommunicera mellan varandra). När du delar din Internetanslutning mellan flera hemdatorer kommer det att se ut som om all trafik från dina datorer kommer från en och samma dator. Det beror på att när någon av dina datorer vill komma ut på Internet kommer all dess trafik att skickas genom din router, och routern kommer att hålla reda på vilken trafik som tillhör vilken av dina datorer. IP-adressen som Teknikbyrån delat ut till dig ska då ställas in på din router och inte på din dator, se i din routers instruktionsbok hur du går till väga för att ställa in IP-adressen på just din router. Se även hur du går tillväga för att koppla in routern rent fysiskt i instruktionsboken. Teknikbyrån i Sverige AB Sida 6

7 Windows 7 Steg 1 Klicka på Startmenyknappen, Välj kontrollpanelen Steg 2 I kontrollpanelen klickar du Visa nätversstatus och åtgärder Under menyn nätverk och Internet Teknikbyrån i Sverige AB Sida 7

8 Steg 3 I Nätverks och delningscenter klickar du på Anslutning till lokalt nätverk Steg 4 Högerlicka på ikonen Anslutning till lokalt nätverk och välj egenskaper Teknikbyrån i Sverige AB Sida 8

9 Steg 5 Markera Internet Protocol Version 4 (TCP/IPv4) Klicka sedan på knappen Egenskaper OBS! Texten i rutan Anslut med kan skilja sig från den i exemplet till höger. Steg 6 Klicka på knappen Använd följande IP-adress Skriv nu i de adresser du fått av Teknikbyrån i Sverige AB Steg 7 När du fyllt i alla fält klicka på OK i denna ruta Och i alla föregående ruter Teknikbyrån i Sverige AB Sida 9

10 Windows Vista Steg 1 Klicka på Startmenyknappen, Välj kontrollpanelen Steg 2 I kontrollpanelen klickar du Visa nätversstatus och åtgärder Under menyn nätverk och Internet Teknikbyrån i Sverige AB Sida 10

11 Steg 3 I Nätverks och delningscenter klickar du på Visa status Steg 4 Klicka på knappen Egenskaper Teknikbyrån i Sverige AB Sida 11

12 Steg 5 Markera Internet Protocol Version 4 (TCP/IPv4) Klicka sedan på knappen Egenskaper OBS! Texten i rutan Anslut med kan skilja sig från den i exemplet till vänster. Steg 6 Klicka på knappen Använd följande IP-adress Skriv nu i de adresser du fått av Teknikbyrån i Sverige AB Steg 7 När du fyllt i alla fält klicka på OK i denna ruta Och i alla föregående ruter Teknikbyrån i Sverige AB Sida 12

13 Windows XP Steg 1 Välj Start/Kontrollpanelen. Steg 2 Klicka på Nätverks- och Internetinställningar. Steg 3 Klicka på Nätverksanslutningar. Steg 4 Fönstret visar de befintliga anslutningarna. Markera den ikon som ansluter till lokalt nätverk. Teknikbyrån i Sverige AB Sida 13

14 Steg 5 Välj Arkiv/Egenskaper eller högerklicka på anslutningen och använd snabbmenyn. Steg 6 Egenskaperna för anslutningen visar de nätverkskomponenter som används. Markera Internet Protocol (TCP/IP). Klicka på Egenskaper. OBS! Texten i rutan Anslut med kan skilja sig från den i exemplet till vänster. Steg 7 Markera alternativet Använd följande IP-adress. I respektive fält anger du de uppgifter för IP-adress, nätmask och gateway du har fått av Teknikbyrån i Sverige AB. Steg 8 Markera alternativet Använd följande DNS-serveradresser. Ange de DNS-adresser som du fått på papper av Teknikbyrån i Sverige AB. Steg 9 Klicka på OK och OK igen. Teknikbyrån i Sverige AB Sida 14

15 Windows 2000 Steg 1 Välj Start/Inställningar/Nätverks- och fjärranslutningar. Fönstret visar de befintliga anslutningarna. Steg 2 Markera den ikon som ansluter till lokalt nätverk. Statusfältet visar vilket nätverkskort som identifierats. Är webbvyn för mappar aktiverad visar webbinnehållet översiktsinformation om anslutningen. Välj Arkiv/Egenskaper eller högerklicka på anslutningen och klicka på egenskaper. Teknikbyrån i Sverige AB Sida 15

16 Steg 3 Markera komponenten Internet Protocol (TCP/IP). Klicka på knappen Egenskaper. OBS! Texten i rutan Anslut med kan skilja sig från den i exemplet till vänster. Steg 4 Markera alternativet Använd följande IP-adress. I respektive fält anger du de uppgifter för IP-adress, nätmask och gateway du har fått av Teknikbyrån i Sverige AB. Steg 5 Markera alternativet Använd följande DNS-serveradresser. Ange de DNS-adresser som du har fått av Teknikbyrån i Sverige AB. Steg 6 Klicka på OK och OK igen. Teknikbyrån i Sverige AB Sida 16

17 Windows 95/98/ME Steg 1 Välj Start/Inställningar/Kontrollpanelen. Steg 2 Dubbelklicka på ikonen Nätverk. Steg 3 Om TCP/IP och nätverkskort saknas klicka på knappen Lägg till och följ instruktionerna, annars kan du gå vidare till nästa steg. Steg 4 Markera komponenten TCP/IP. Klicka på knappen Egenskaper. Steg 5 Markera alternativet Ange en IP-adress. I respektive fält anger du de uppgifter för IP-adress, nätmask och gateway du har fått av Teknikbyrån i Sverige AB. Teknikbyrån i Sverige AB Sida 17

18 Steg 6 Klicka på fliken Gateway. I fältet anger du den adress för Gateway som du har fått av Teknikbyrån i Sverige AB, Klicka sedan på Lägg till. Steg 7 Klicka på fliken DNS-konfiguration. Markera alternativet Aktivera DNS. Ange de DNS-adresser som du har fått av Teknikbyrån i Sverige AB. I fältet Sökordning för DNS-servrar anger du dessa och klickar på knappen Lägg till för varje DNS-adress. Fälten för Värd och Domän behöver du inte fylla i. Steg 8 Klicka på OK och OK igen. Du måste starta om datorn för att ändringarna ska träda i kraft. Teknikbyrån i Sverige AB Sida 18

19 Mac OS X 10.4 Steg 1 Starta System inställningar från Apple menyn. Steg 2 Klicka på nätverks ikonen, Fönstret för nätverksinställningar öppnas och visar aktuell status för aktiva portar. OBS! Om låset nere till vänster är låst måste du klicka på det och skriva in ett lösen ord i rutan som öppnas. Steg 3 Välj Inbyggt (built-in) ethernet och klicka på konfigurera knappen. Du kan nu konfigurera nätverks inställningarna. Steg 4 Ställ in plats (location) pop-up menyn på automatic och menyn IPv4 pop-menyn på manuel konfigurering. Steg 5 Skriv in de adresser du fått på det bifogade pappret. Steg 6 Klicka på Apply now Steg 7 Nu är alla inställningar klara, det är bara att börja surfa. Teknikbyrån i Sverige AB Sida 19
