1. Inkoppling till bredbandsnätet

Transkript

1 Sid 1 (23) Innehåll 1. Inkoppling till bredbandsnätet a) Aktiv utrustning CPS 500 b) Aktiv utrustning DRG 58x-serien c) Aktiv utrustning DRG 48x och DRG 46x-serien d) Aktiv utrustning DRG Ease e) Aktiv Utrustning DRG 800 f) Aktiv Utrustning DRG Nätverksinställningar för datorer med Windows XP eller Nätverksinställningar för datorer med Windows 95, 98, ME eller NT 4. Nätverksinställningar för datorer med Windows Vista 5. Nätverksinställningar för datorer med Windows 7 6. Konfiguration av e-postklient - se 1. Inkoppling till bredbandsnätet För att kunna kommunicera i bredbandsnätet krävs följande: 1.1 Att aktiv utrustning som beskrivs i bilder nedan (levereras av VÖKBY Bredband AB i samband med tecknande av tjänst) är installerad och aktiverad mot bredbandsnätet (se bild för resp. modell av aktiv utrustning). 1.2 Att dator eller motsvarande utrustning är ansluten till den aktiva utrustningen via nätverkskabel av minst typen Cat 5E UTP eller bättre. Obs! Den aktiva utrustningens baksida/undersida har uttag för anslutning av upp till åtta enheter med RJ45-kontakter (de större uttagen), beroende på modell samt för två enheter med RJ11-kontakter (vilka reserveras för anslutning av telefoni via VÖKBY Bredband). Beroende på beställd abonnemangsform ingår olika antal IP-adresser (se resp. produktbeskrivning). För varje användbart/aktivt uttag i den aktiva utrustningen krävs en IP-adress. För att ansluta fler enheter behöver extra IP-adress/er beställas. Alternativt kan en router anslutas till den aktiva utrustningen och i denna router ansluts så många enheter/datorer som önskas. OBS! Digital-TV-boxar kan ej anslutas via router. OBS! Den aktiva utrustningen är inte fastskruvad i väggen (den hänger på skruvar eller plaststift). Håll därför emot på motsatt sida av utrustningen vid anslutning av kablar. Kunden ansvarar för att aktiv utrustning/fiberanslutning ej skadas vid detta moment. 1.3 Att dator är installerad med nätverkskort, TCP/IP-protokoll och i övrigt är konfigurerad på sådant sätt att det överensstämmer med specifikationerna för beställd tjänst samt att den har kontakt med den aktiva utrustningen. Anslutningslampa på den aktiva utrustningen lyser grönt för resp. uttag när kontakt har etablerats. Lampan för fiberanslutning på den aktiva utrustningen ska också lysa grönt. Se bild för resp. modell av aktiv utrustning.

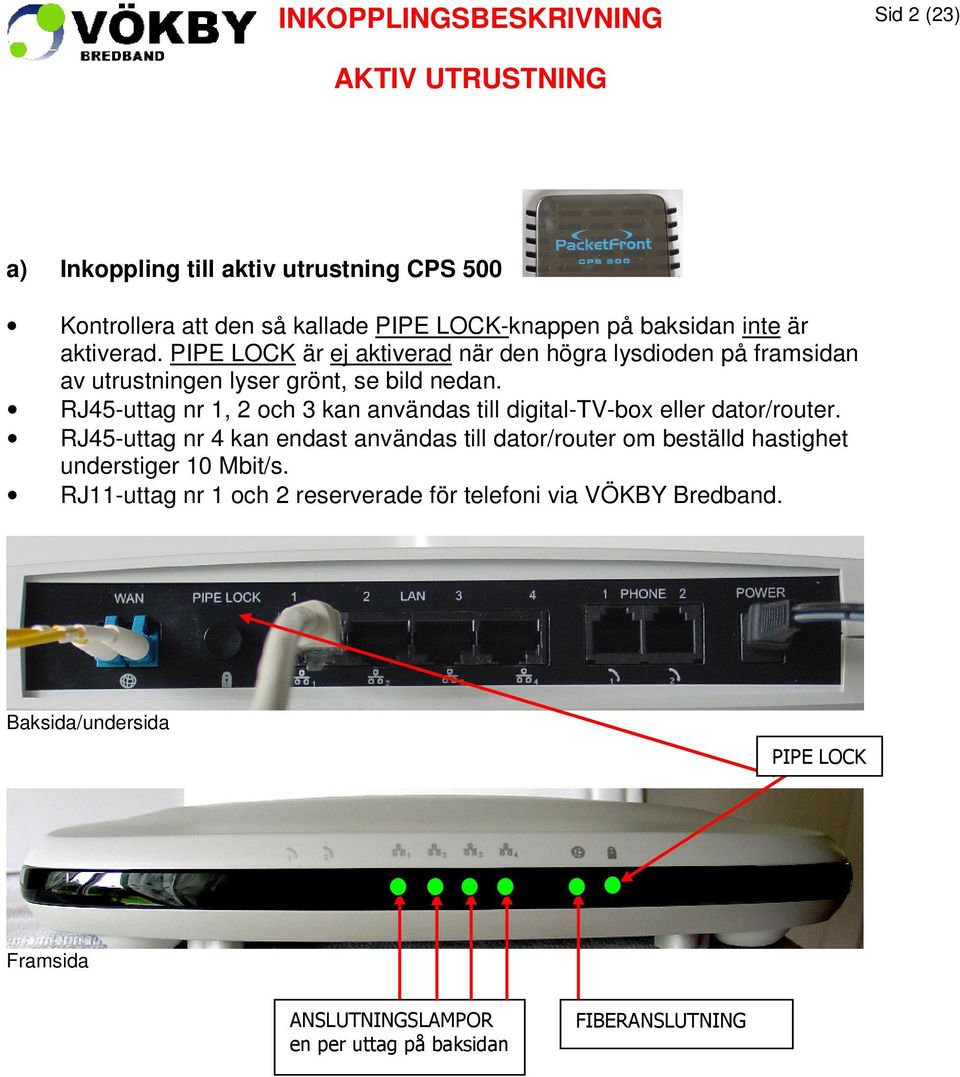

2 Sid 2 (23) a) Inkoppling till aktiv utrustning CPS 500 Kontrollera att den så kallade PIPE LOCK-knappen på baksidan inte är aktiverad. PIPE LOCK är ej aktiverad när den högra lysdioden på framsidan av utrustningen lyser grönt, se bild nedan. RJ45-uttag nr 1, 2 och 3 kan användas till digital-tv-box eller dator/router. RJ45-uttag nr 4 kan endast användas till dator/router om beställd hastighet understiger 10 Mbit/s. RJ11-uttag nr 1 och 2 reserverade för telefoni via VÖKBY Bredband. Baksida/undersida PIPE LOCK Framsida ANSLUTNINGSLAMPOR en per uttag på baksidan FIBERANSLUTNING

3 Sid 3 (23) b) Inkoppling till aktiv utrustning DRG 58x Samtliga RJ45-uttag nr 1-8 kan användas till digital-tv-box eller dator/router. RJ11-uttag nr 1 och 2 reserverade för telefoni via VÖKBY Bredband. Baksida/undersida Framsida ELANSLUTNING FIBERANSLUTNING ANSLUTNINGSLAMPOR en för varje uttag

4 Sid 4 (23) c) Inkoppling till aktiv utrustning DRG 48x+46x Kontrollera att den så kallade PIPE LOCK-knappen på baksidan inte är aktiverad. PIPE LOCK är ej aktiverad när den högra lysdioden på framsidan av utrustningen lyser grönt, se bild nedan. RJ45-uttag nr 1, 2 och 3 kan användas till digital-tv-box eller dator/router. RJ45-uttag nr 4 kan endast användas till dator/router om beställd hastighet understiger 10 Mbit/s. RJ11-uttag nr 1 och 2 reserverade för telefoni via VÖKBY Bredband. Baksida/undersida PIPE LOCK Framsida FIBERANSLUTNING ANSLUTNINGSLAMPOR en per uttag på baksidan

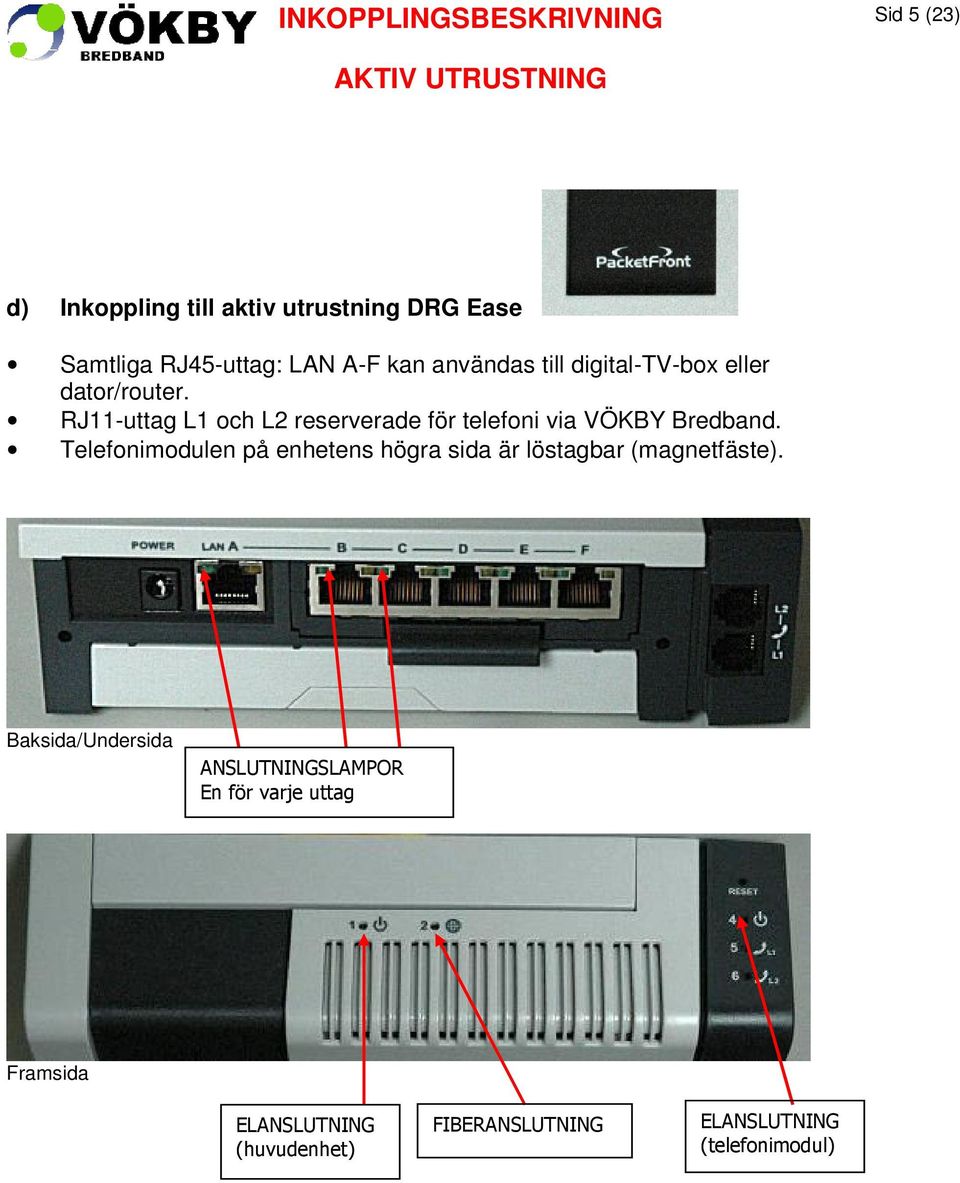

5 Sid 5 (23) d) Inkoppling till aktiv utrustning DRG Ease Samtliga RJ45-uttag: LAN A-F kan användas till digital-tv-box eller dator/router. RJ11-uttag L1 och L2 reserverade för telefoni via VÖKBY Bredband. Telefonimodulen på enhetens högra sida är löstagbar (magnetfäste). Baksida/Undersida ANSLUTNINGSLAMPOR En för varje uttag Framsida ELANSLUTNING (huvudenhet) FIBERANSLUTNING ELANSLUTNING (telefonimodul)

6 Sid 6 (23) e) Inkoppling till aktiv utrustning DRG800 Samtliga RJ45-uttag: LAN 1-8 kan användas till digital-tv-box eller dator/router. Inkoppling för telefoni sker via en DRG22 som kopplas in i valfri port 1-8. Baksida DRG800 ANSLUTNINGSLAMPOR En för varje uttag Framsida DRG800 Fiberanslutning Elanslutning

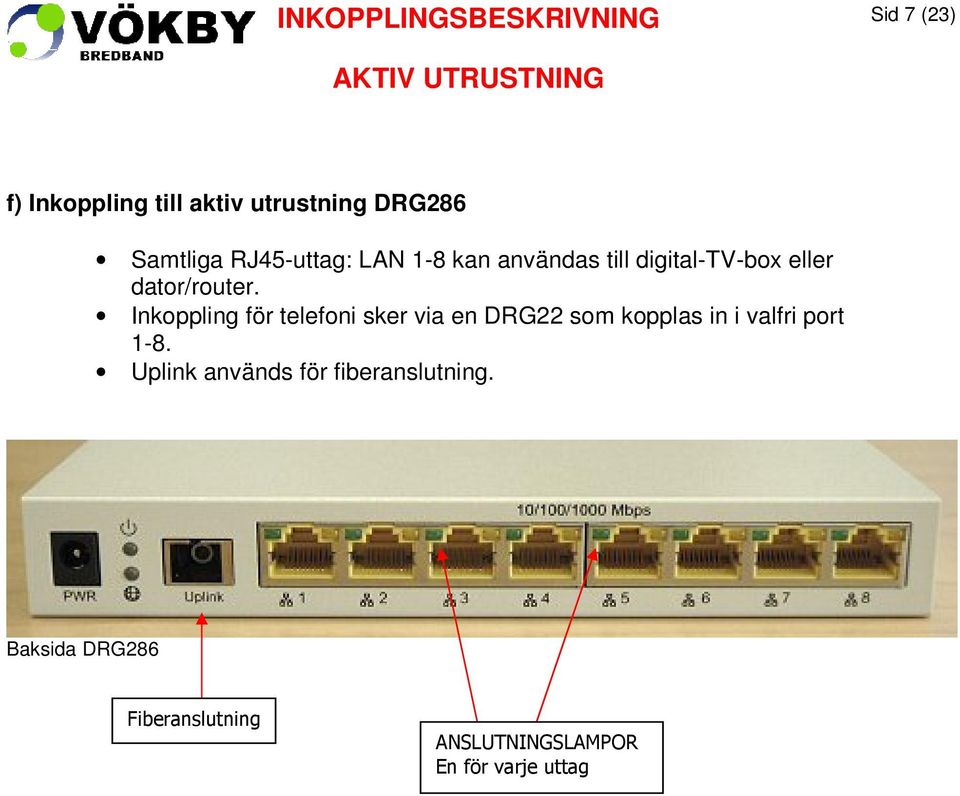

7 Sid 7 (23) f) Inkoppling till aktiv utrustning DRG286 Samtliga RJ45-uttag: LAN 1-8 kan användas till digital-tv-box eller dator/router. Inkoppling för telefoni sker via en DRG22 som kopplas in i valfri port 1-8. Uplink används för fiberanslutning. Baksida DRG286 Fiberanslutning ANSLUTNINGSLAMPOR En för varje uttag

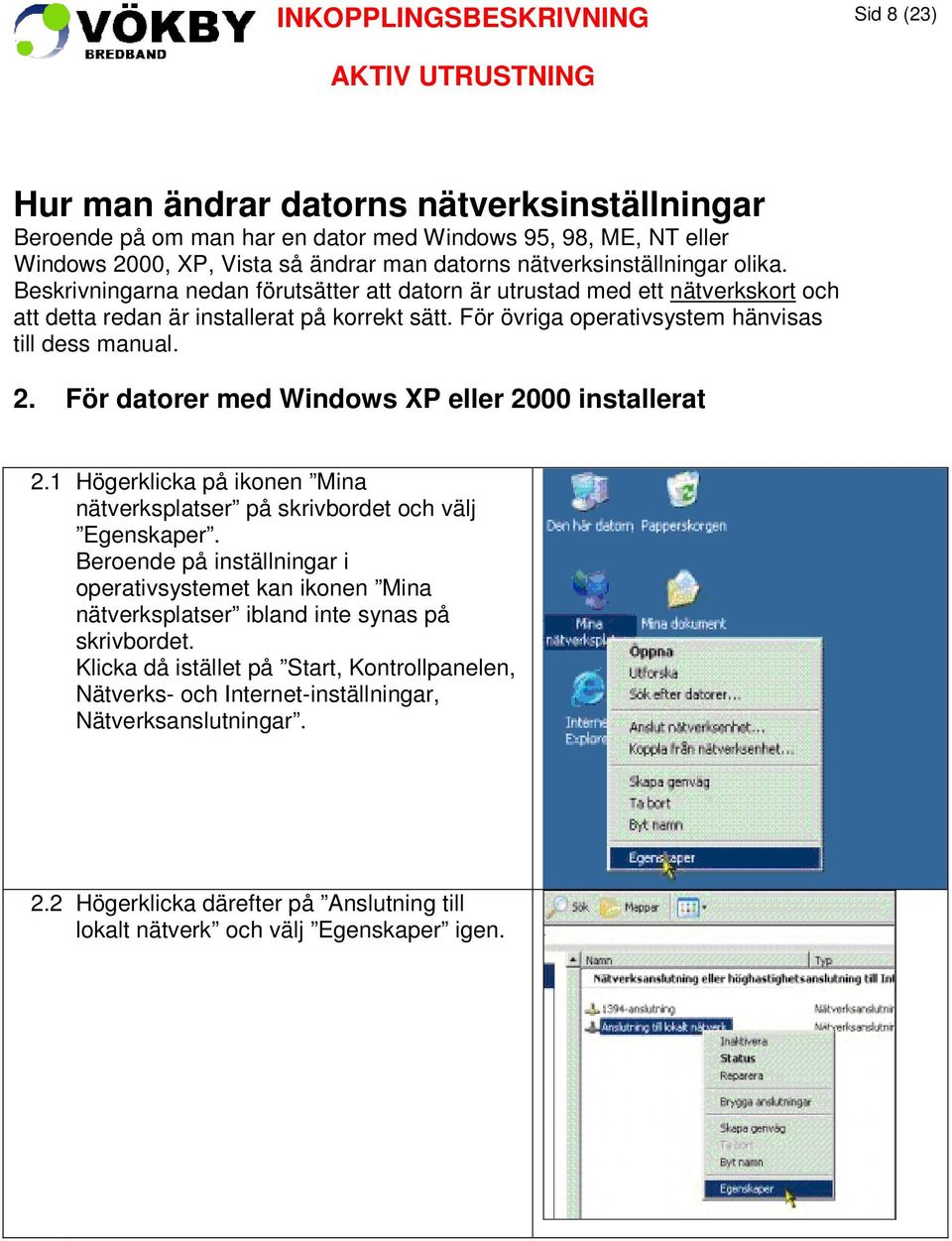

8 Sid 8 (23) Hur man ändrar datorns nätverksinställningar Beroende på om man har en dator med Windows 95, 98, ME, NT eller Windows 2000, XP, Vista så ändrar man datorns nätverksinställningar olika. Beskrivningarna nedan förutsätter att datorn är utrustad med ett nätverkskort och att detta redan är installerat på korrekt sätt. För övriga operativsystem hänvisas till dess manual. 2. För datorer med Windows XP eller 2000 installerat 2.1 Högerklicka på ikonen Mina nätverksplatser på skrivbordet och välj Egenskaper. Beroende på inställningar i operativsystemet kan ikonen Mina nätverksplatser ibland inte synas på skrivbordet. Klicka då istället på Start, Kontrollpanelen, Nätverks- och Internet-inställningar, Nätverksanslutningar. 2.2 Högerklicka därefter på Anslutning till lokalt nätverk och välj Egenskaper igen.

9 Sid 9 (23) 2.3 Markera Internet Protocol (TCP/IP) och klicka på Egenskaper ytterligare en gång. 2.4 Beroende på vald tjänst kan det här se olika ut. I de allra flesta fall skall både Erhåll en IP-adress automatiskt och Erhåll adress till DNS-servern automatiskt vara markerade. I de fall där VÖKBY Bredband AB separat har angivit IP-adressuppgifter skall dessa införas. 2.5 Om ändringar har gjorts bör du nu klicka OK i alla rutor tills du kommer tillbaka till Skrivbordet. Starta därefter om datorn för att säkerställa att alla ändringar träder i kraft.

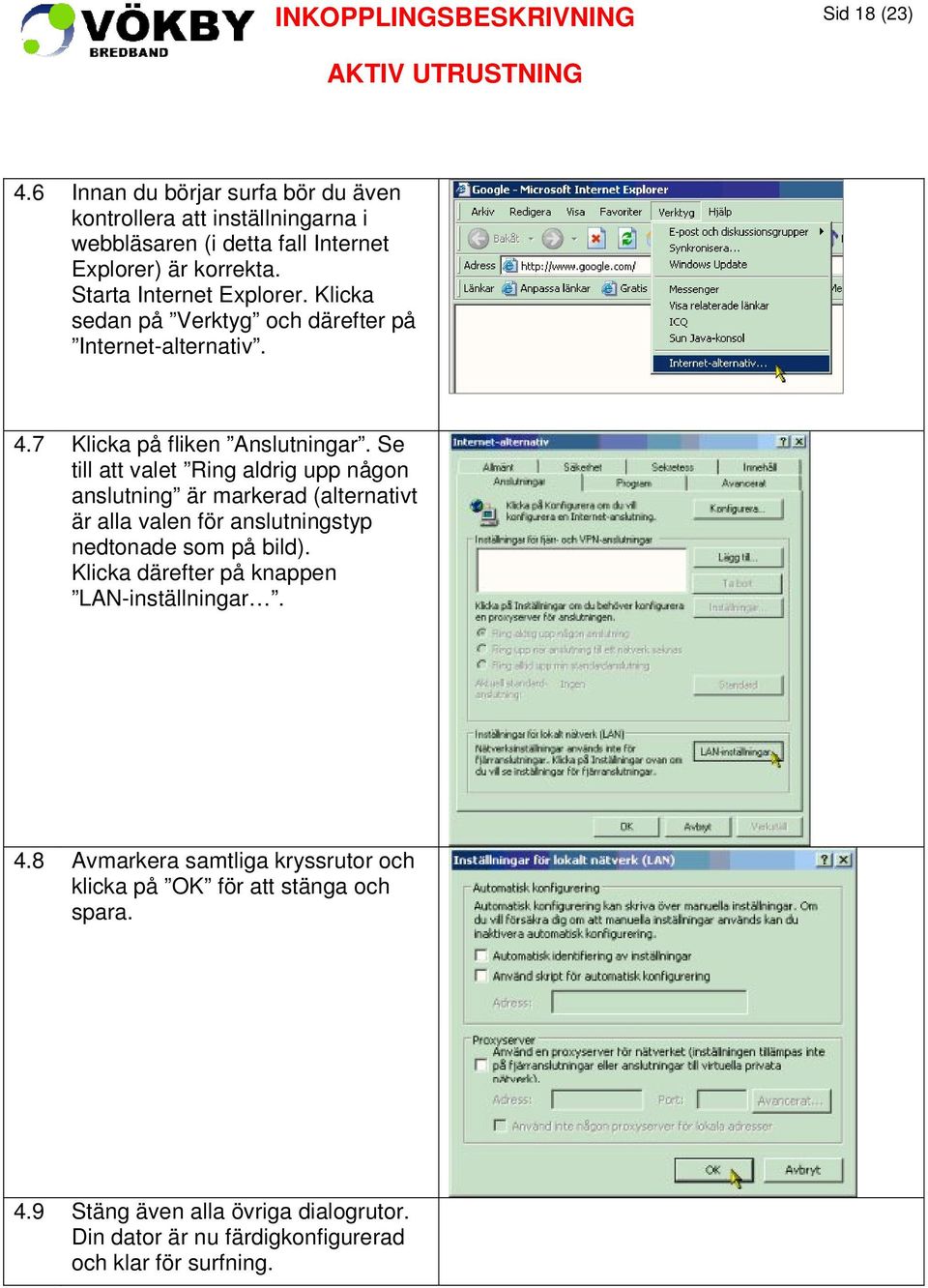

10 Sid 10 (23) 2.6 Innan du börjar surfa bör du även kontrollera att inställningarna i webbläsaren (i detta fall Internet Explorer) är korrekta. Starta Internet Explorer. Klicka sedan på Verktyg och därefter på Internetalternativ. 2.7 Klicka på fliken Anslutningar. Se till att valet Ring aldrig upp någon anslutning är markerad (alternativt är alla valen för anslutningstyp nedtonade som på bild). Klicka därefter på knappen LAN-inställningar. 2.8 Avmarkera samtliga kryssrutor och klicka på OK för att stänga och spara. 2.9 Stäng även alla övriga dialogrutor. Din dator är nu färdigkonfigurerad och klar för surfning.

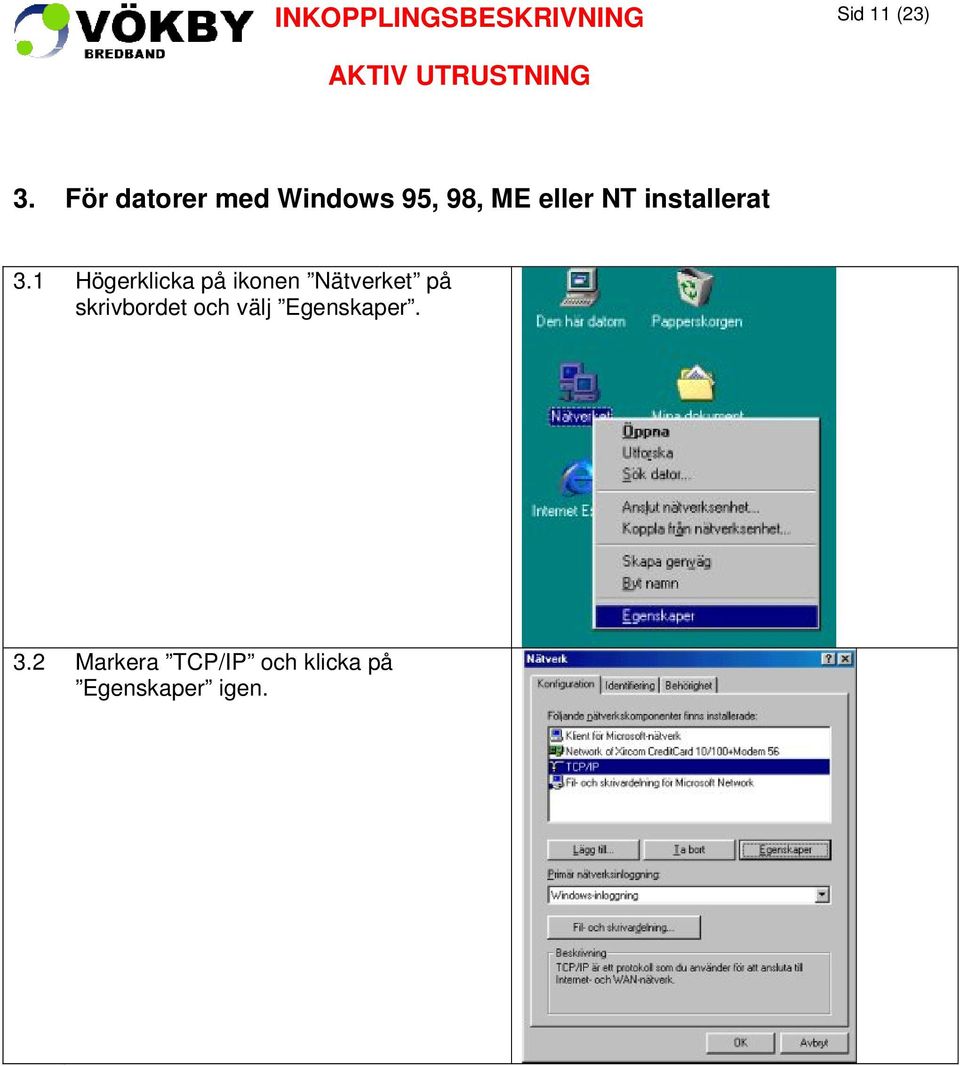

11 Sid 11 (23) 3. För datorer med Windows 95, 98, ME eller NT installerat 3.1 Högerklicka på ikonen Nätverket på skrivbordet och välj Egenskaper. 3.2 Markera TCP/IP och klicka på Egenskaper igen.

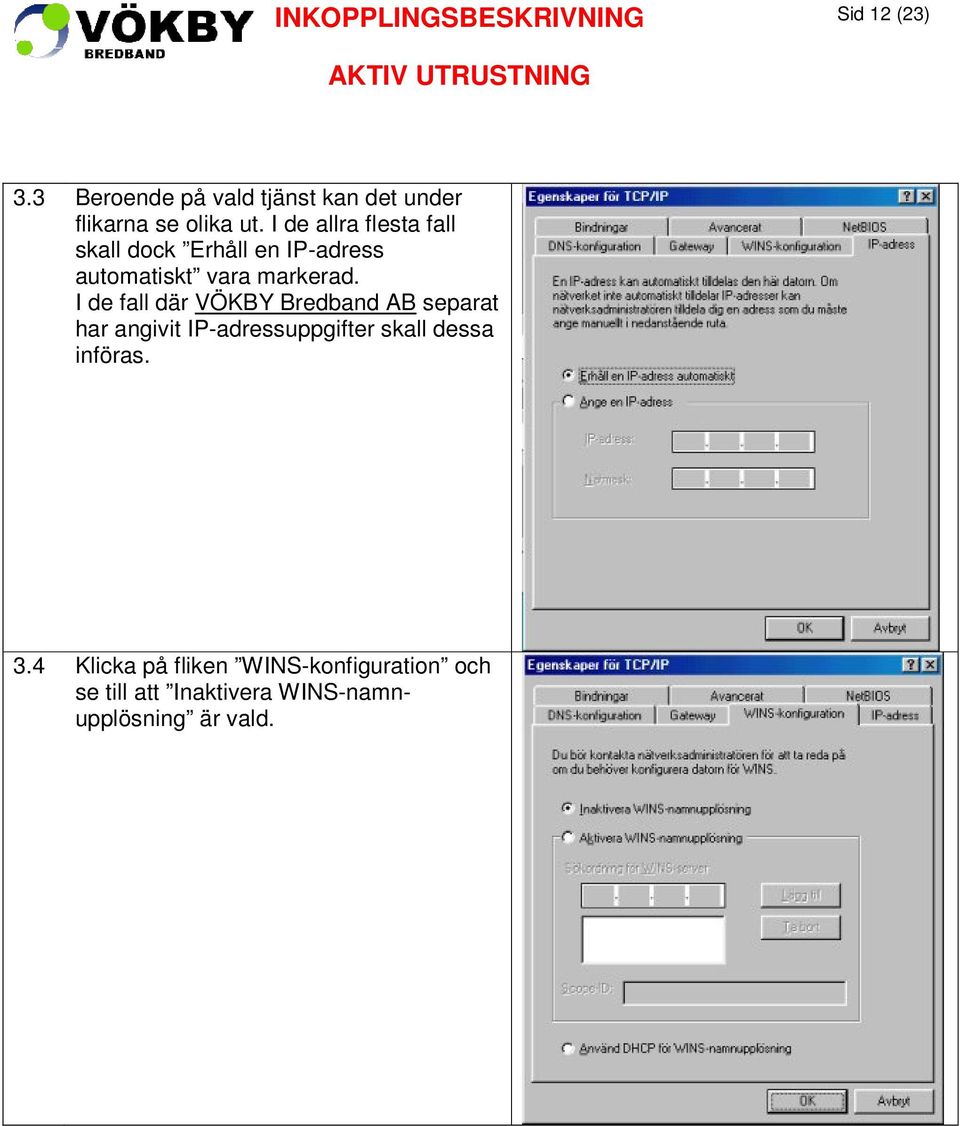

12 Sid 12 (23) 3.3 Beroende på vald tjänst kan det under flikarna se olika ut. I de allra flesta fall skall dock Erhåll en IP-adress automatiskt vara markerad. I de fall där VÖKBY Bredband AB separat har angivit IP-adressuppgifter skall dessa införas. 3.4 Klicka på fliken WINS-konfiguration och se till att Inaktivera WINS-namnupplösning är vald.

13 Sid 13 (23) 3.5 Klicka på fliken Gateway och se till att Installerade gateways är tom. 3.6 Klicka sedan även på fliken DNS-konfiguration och se till att Inaktivera DNS är vald. 3.7 Om ändringar har gjorts bör du nu klicka OK i alla rutor tills du kommer tillbaka till Skrivbordet. Starta om datorn för att säkerställa att alla ändringar träder i kraft.

14 Sid 14 (23) 3.8 Innan du börjar surfa bör du även kontrollera att inställningarna i webbläsaren (i detta fall Internet Explorer) är korrekta. Starta Internet Explorer. Klicka sedan på Verktyg och därefter på Internet-alternativ. 3.9 Klicka på fliken Anslutningar. Se till att valet Ring aldrig upp en anslutning är markerad (alternativt är alla valen för anslutningstyp nedtonade som på bild). Klicka därefter på knappen LAN-inställningar Avmarkera samtliga kryssrutor och klicka på OK för att stänga och spara Stäng även alla övriga dialogrutor. Din dator är nu färdigkonfigurerad och klar för surfning.

15 Sid 15 (23) 4. För datorer med Windows Vista installerat 4.0 Klicka på Windows startknappen längst ner till vänster och därefter på Kontrollpanelen. 4.1 Klicka på Klassisk vy till vänster (bilden ändras då att se ut som på bilden här bredvid) och dubbelklicka därefter på Nätverk och delningscenter.

16 Sid 16 (23) 4.2 Klicka på Hantera nätverksanslutningar. 4.3 Högerklicka på Anslutning till lokalt nätverk, välj konfigurera i menyn som fälls ut.

17 Sid 17 (23) 4.4 Markera Internet Protocol Version 4 med ett enkelklick och klicka därefter på knappen Egenskaper nedanför. 4.5 Beroende på vald tjänst kan det här se olika ut. I de allra flesta fall skall både Erhåll en IP-adress automatiskt och Erhåll adress till DNS-servern automatiskt vara markerade. I de fall där VÖKBY Bredband AB separat har angivit IP adressuppgifter skall dessa införas. Om ändringar har gjorts bör du nu klicka OK i alla rutor tills du kommer tillbaka till Skrivbordet.Starta därefter om datorn för att säkerställa att alla ändringar träder i kraft.

18 Sid 18 (23) 4.6 Innan du börjar surfa bör du även kontrollera att inställningarna i webbläsaren (i detta fall Internet Explorer) är korrekta. Starta Internet Explorer. Klicka sedan på Verktyg och därefter på Internet-alternativ. 4.7 Klicka på fliken Anslutningar. Se till att valet Ring aldrig upp någon anslutning är markerad (alternativt är alla valen för anslutningstyp nedtonade som på bild). Klicka därefter på knappen LAN-inställningar. 4.8 Avmarkera samtliga kryssrutor och klicka på OK för att stänga och spara. 4.9 Stäng även alla övriga dialogrutor. Din dator är nu färdigkonfigurerad och klar för surfning.

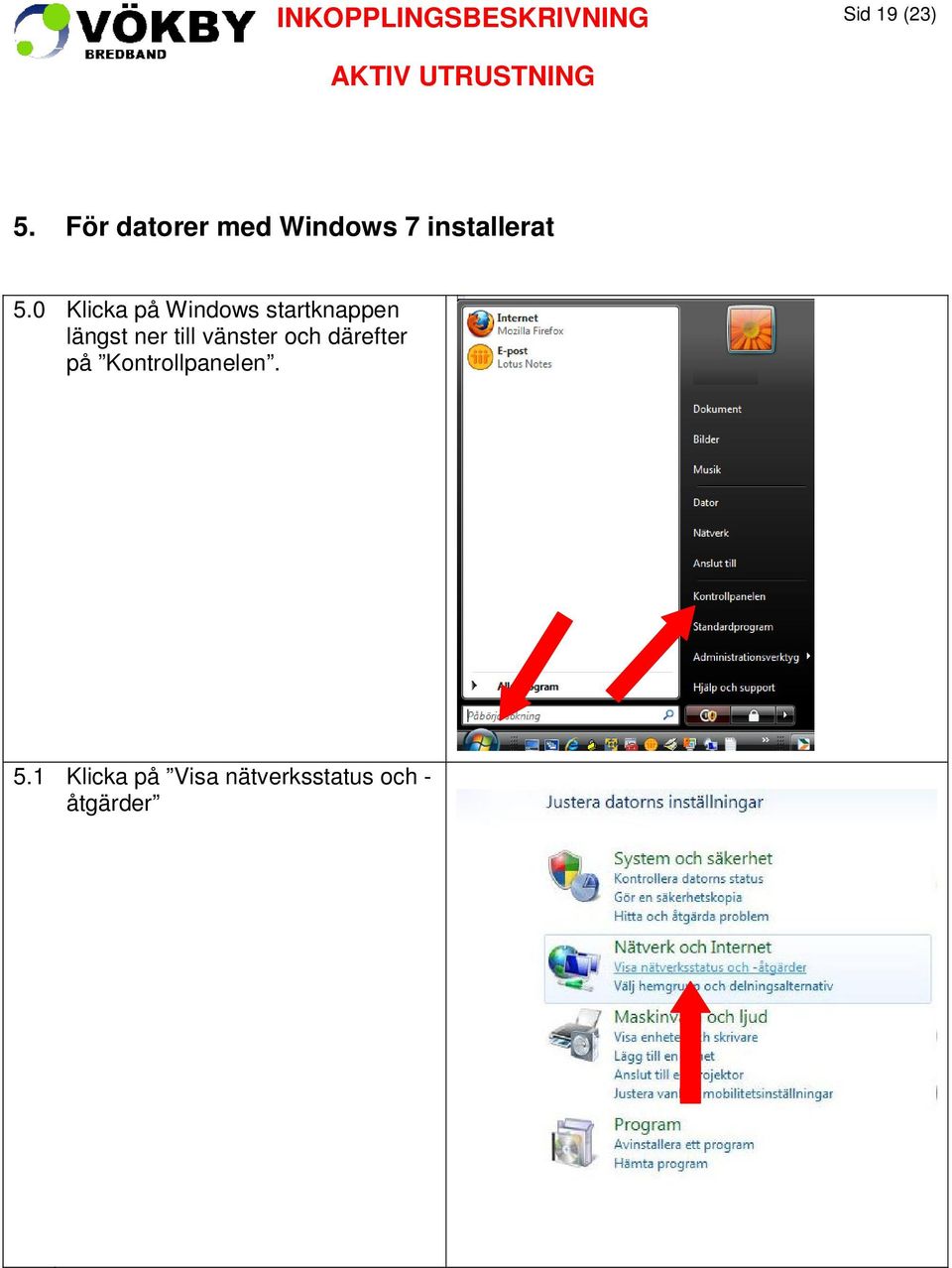

19 Sid 19 (23) 5. För datorer med Windows 7 installerat 5.0 Klicka på Windows startknappen längst ner till vänster och därefter på Kontrollpanelen. 5.1 Klicka på Visa nätverksstatus och - åtgärder

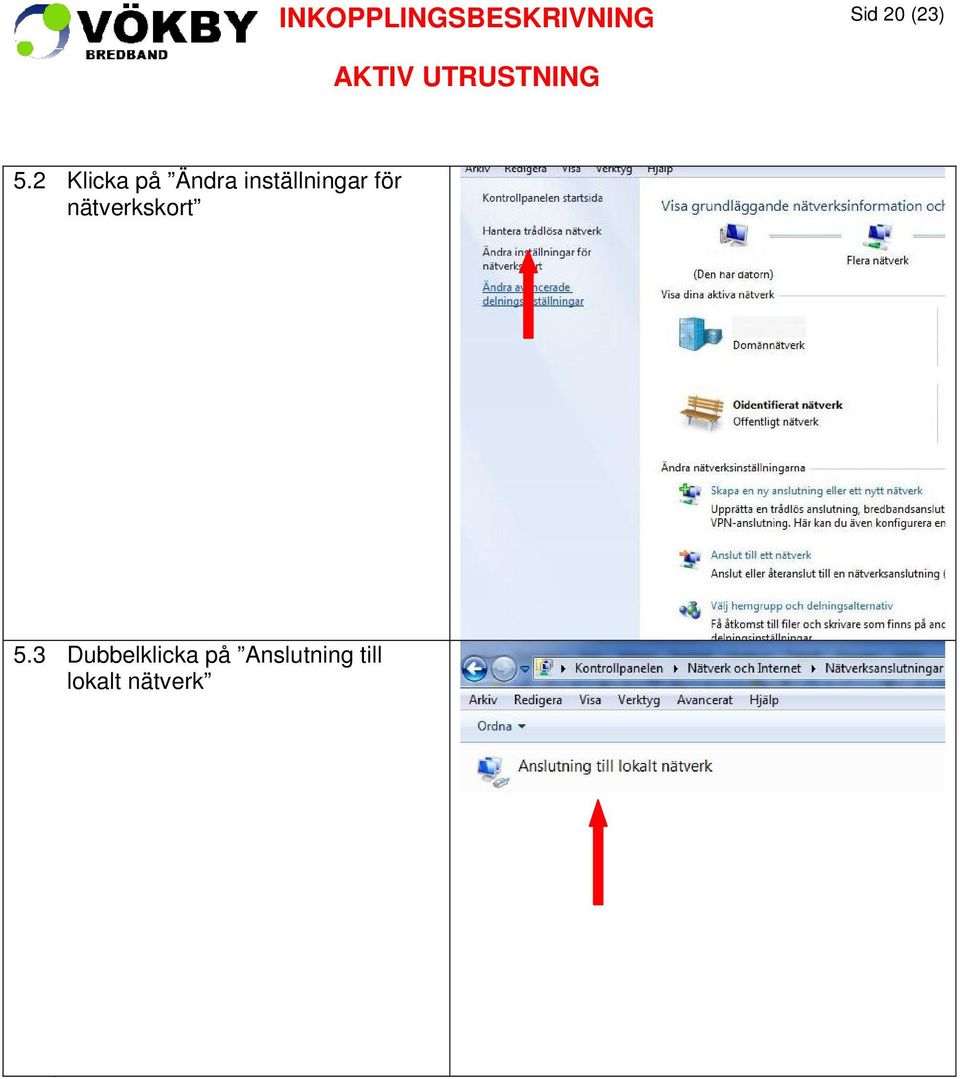

20 Sid 20 (23) 5.2 Klicka på Ändra inställningar för nätverkskort 5.3 Dubbelklicka på Anslutning till lokalt nätverk

21 Sid 21 (23) 5.4 Klicka på knappen Egenskaper 5.5 Dubbelklicka på Internet protocol..

22 Sid 22 (23) 5.6 Beroende på vald tjänst kan det här se olika ut. I de allra flesta fall skall både Erhåll en IPadress automatiskt och Erhåll adress till DNS-servern automatiskt vara markerade. I de fall där VÖKBY Bredband AB separat har angivit IP adressuppgifter skall dessa införas. Om ändringar har gjorts bör du nu klicka OK i alla rutor tills du kommer tillbaka till Skrivbordet.Starta därefter om datorn för att säkerställa att alla ändringar träder i kraft. 5.7 Innan du börjar surfa bör du även kontrollera att inställningarna i webbläsaren (i detta fall Internet Explorer) är korrekta. Starta Internet Explorer. Klicka sedan på Verktyg och därefter på Internet-alternativ.

23 Sid 23 (23) 5.8 Klicka på fliken Anslutningar. Se till att valet Ring aldrig upp någon anslutning är markerad (alternativt är alla valen för anslutningstyp nedtonade som på bild). Klicka därefter på knappen LAN-inställningar. 5.9 Avmarkera samtliga kryssrutor och klicka på OK för att stänga och spara Stäng även alla övriga dialogrutor. Din dator är nu färdigkonfigurerad och klar för surfning. 6. För konfiguration av e-postklient hänvisas till
