1 FX1S FX1N FX2N(C) FX3U(C) 1 Funktion och användningsområde Genom att använda FX3U-ENET kan man kommunicera med ett FX3U-system via Ethernet. Kommunikationsmodulen stödjer funktioner som överföring av PLC-program, monitorering och online. Fler möjligheter finns i manualen FX3U-ENET, User`s Manual. Modulen kan anslutas till nätverk med hastigheten 10 Mbps eller 100 Mbps. Detta dokument beskriver enbart konfigurering av FX3U-ENET för att programmera/monitorera via Ethernet. 2 Om Kom-igång-dokumentet Detta Kom-igång-dokument skall ej ses som en fullständig manual. Det är ett hjälpmedel för att snabbt och enkelt komma igång med en vanlig standardapplikation. Dokumentet behandlar följande programvara: Mjukvara GX Developer GX IEC Developer FX Configurator-EN Windows XP Professional Version 8.28E SP2 För övrig information hänvisas till respektive produkts manual. Detta dokument och andra Kom-igång-dokument finns att hämta på vår hemsida Följande engelska manualer kan vara bra att ha till hands: FX3U-ENET, User`s Manual FX3U-ENET, Installation Manual FX Configurator EN, Operation Manual Synpunkter på våra Kom-igång-dokument kan skickas till manual@beijer.se. Beijer Electronics Automation AB ett företag inom Beijer Electronics-koncernen Sida 1 (13) Huvudkontor (styrelsens säte) Regionkontor Regionkontor Försäljningskontor Box 426 Box 326 Marieholmsgatan 10B Jönköping MALMÖ SOLLENTUNA GÖTEBORG Mariestad Telefon Telefon Telefon Karlstad Telefax Telefax Telefax Luleå Krangatan 4A Bergkällavägen 32 Orgnr Momsregnr SE Internet E-post info@beijer.se

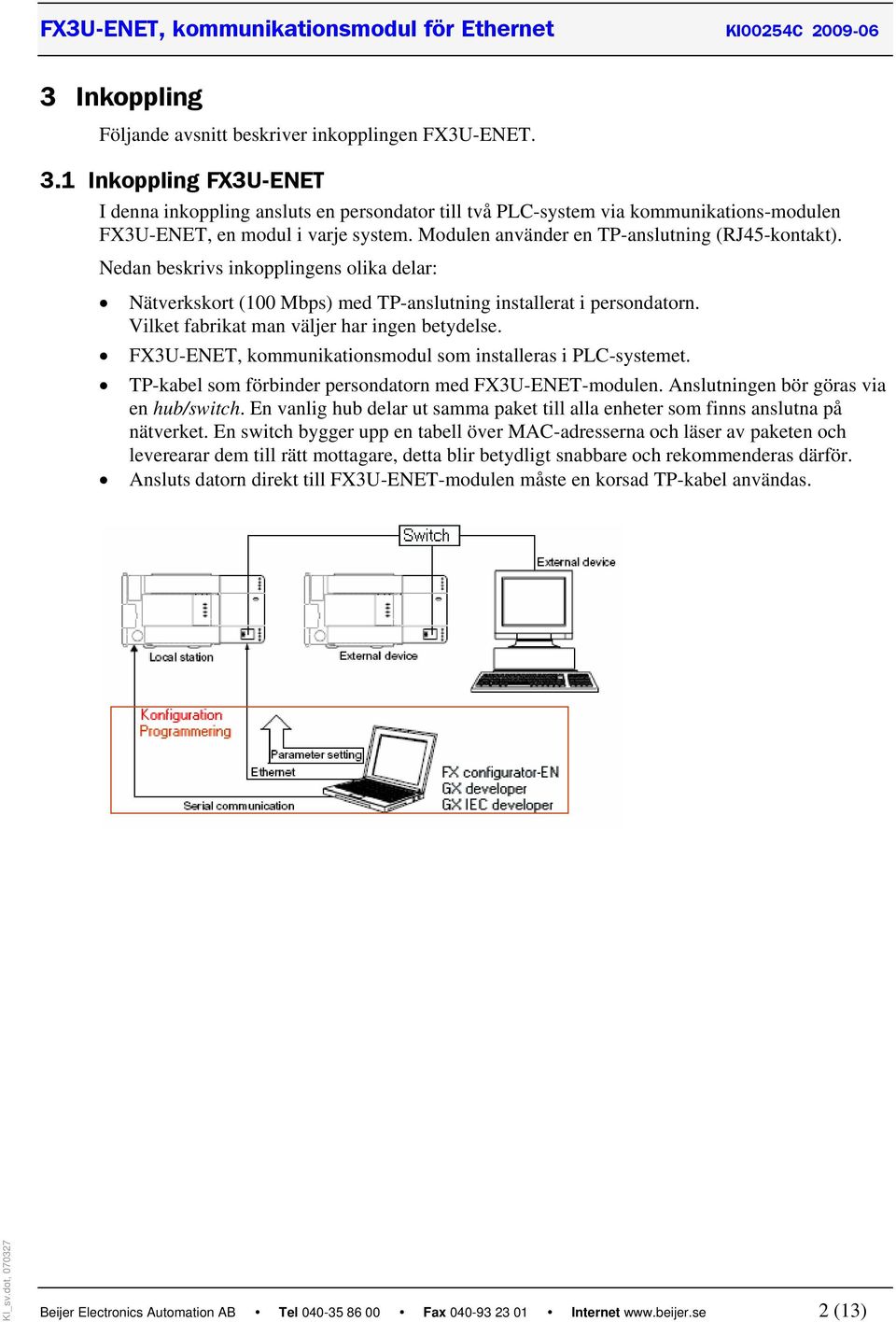

2 3 Inkoppling Följande avsnitt beskriver inkopplingen FX3U-ENET. 3.1 Inkoppling FX3U-ENET I denna inkoppling ansluts en persondator till två PLC-system via kommunikations-modulen FX3U-ENET, en modul i varje system. Modulen använder en TP-anslutning (RJ45-kontakt). Nedan beskrivs inkopplingens olika delar: Nätverkskort (100 Mbps) med TP-anslutning installerat i persondatorn. Vilket fabrikat man väljer har ingen betydelse. FX3U-ENET, kommunikationsmodul som installeras i PLC-systemet. TP-kabel som förbinder persondatorn med FX3U-ENET-modulen. Anslutningen bör göras via en hub/switch. En vanlig hub delar ut samma paket till alla enheter som finns anslutna på nätverket. En switch bygger upp en tabell över MAC-adresserna och läser av paketen och leverearar dem till rätt mottagare, detta blir betydligt snabbare och rekommenderas därför. Ansluts datorn direkt till FX3U-ENET-modulen måste en korsad TP-kabel användas. Beijer Electronics Automation AB Tel Fax Internet 2 (13)

3 4 Inställning av IP-adress i datorn Högerklicka på ikonen Mina nätverksplatser på skrivbordet och klicka på Egenskaper. Högerklicka på ikonen för det nätverk som skall användas mot FX3U-ENET och klicka på Egenskaper. Beijer Electronics Automation AB Tel Fax Internet 3 (13)

4 Markera TCP/IP Protocol och klicka på Egenskaper. Ange t ex IP-adressen och nätmasken IP-adressen fungerar som ett telefonnummer och måste vara unik för varje nod i nätverket (detta blir datorns IP-adress). Klicka OK och stäng ner fönster. Nu är datorns IP-adress inställd. Beijer Electronics Automation AB Tel Fax Internet 4 (13)

5 5 Konfigurering av Ethernet i GX (IEC) Developer Nedan beskrivs hur Ethernet konfigureras i GX IEC Developer 7.00 Nedan beskrivs hur Ethernet konfigureras i GX Developer 8.28E. Start av FX Configurator- EN görs i menyn Tools/FX special function utility. Dubbelklicka på Module Configuration i projektnavigatorn. Välj Ethernet i fliken Module Type och FX3U-ENET i fliken Module name. Tryck därefter på Configure module. Om fältet är utgråat, saknas konfigurationsprogrammet FX-Configurator-EN. Mjukvaran finns på CD-skivan med GX (IEC) Developer. Beijer Electronics Automation AB Tel Fax Internet 5 (13)

6 Välj Module 0 (om modulen sitter som första specialmodul till höger om grundenheten) i fältet Module None. Sitter modulen som andra specialmodul väljer man Module 1 o s v. Beijer Electronics Automation AB Tel Fax Internet 6 (13)

7 Klicka på Operational setting på uppstartsbilden och fyll i FX3U-systemets IP-adresss enligt bilden ovan. Avsluta med End. Klicka på Open settings på uppstartsbilden och fyll i värdena enligt bilden ovan (TCP och MELSOFT connection). Avsluta med End. Tänk på att kommunikationen mellan PLC och mjukvara enbart går med protokollet TCP och porten som används är 5551 (ej ändringsbar). Klicka på Transfer setup och välj Serial port. Fyll i enligt bilden ovan (COM 1 och Transmission speed kbps). Klicka på OK för att avsluta inställningen. Beijer Electronics Automation AB Tel Fax Internet 7 (13)

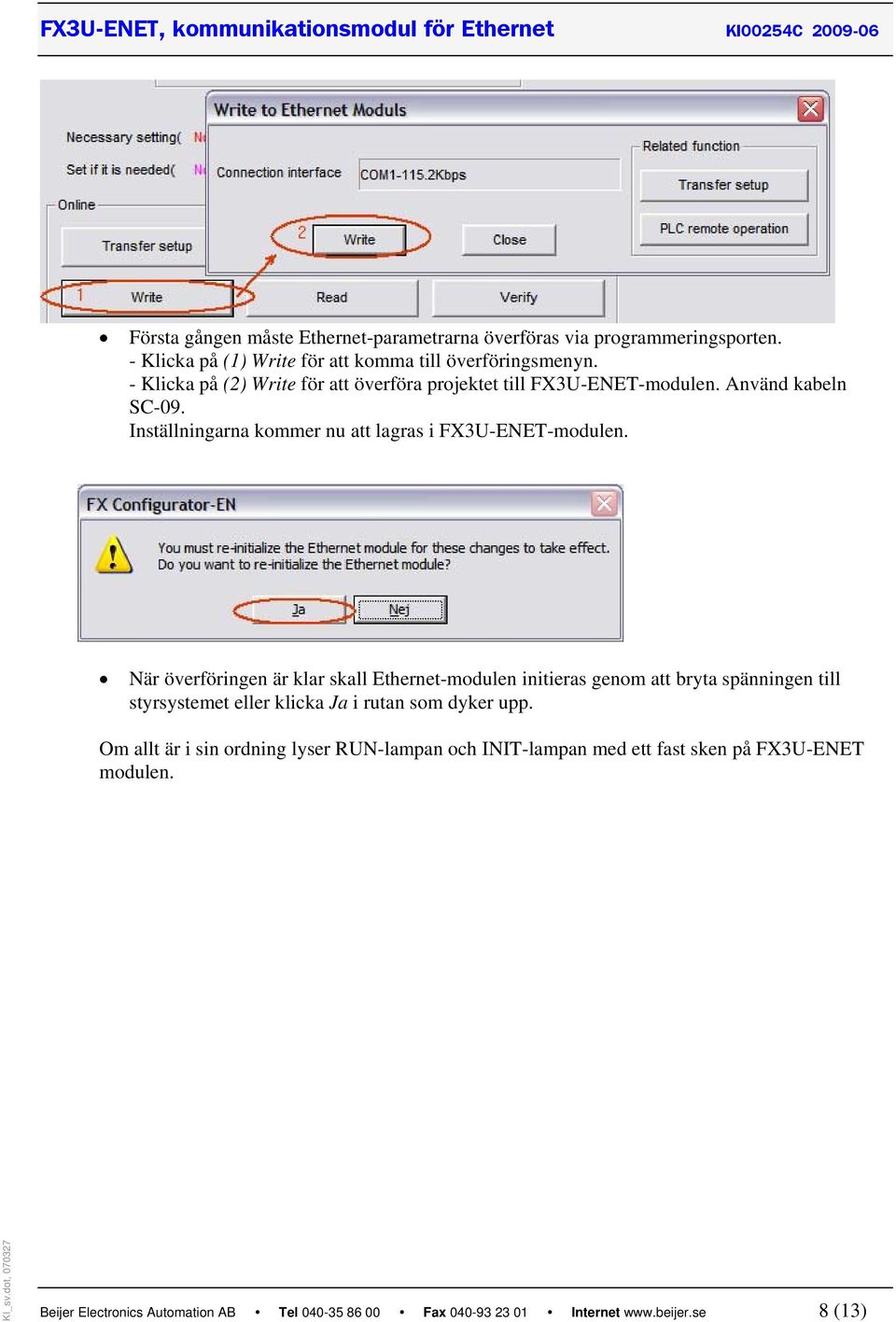

8 Första gången måste Ethernet-parametrarna överföras via programmeringsporten. - Klicka på (1) Write för att komma till överföringsmenyn. - Klicka på (2) Write för att överföra projektet till FX3U-ENET-modulen. Använd kabeln SC-09. Inställningarna kommer nu att lagras i FX3U-ENET-modulen. När överföringen är klar skall Ethernet-modulen initieras genom att bryta spänningen till styrsystemet eller klicka Ja i rutan som dyker upp. Om allt är i sin ordning lyser RUN-lampan och INIT-lampan med ett fast sken på FX3U-ENET modulen. Beijer Electronics Automation AB Tel Fax Internet 8 (13)

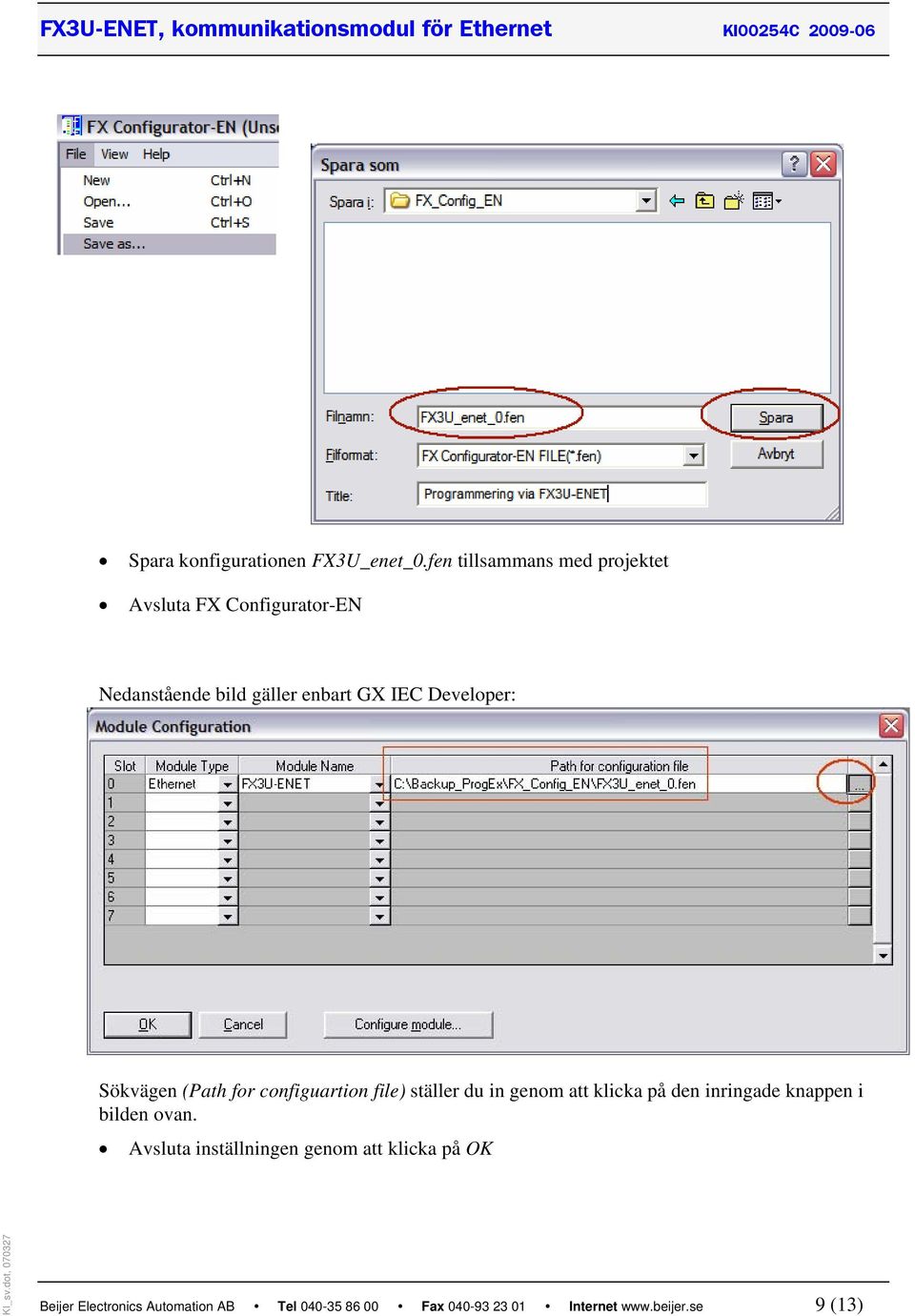

9 Spara konfigurationen FX3U_enet_0.fen tillsammans med projektet Avsluta FX Configurator-EN Nedanstående bild gäller enbart GX IEC Developer: Sökvägen (Path for configuartion file) ställer du in genom att klicka på den inringade knappen i bilden ovan. Avsluta inställningen genom att klicka på OK Beijer Electronics Automation AB Tel Fax Internet 9 (13)

10 Nedan beskrivs de inställningar som behöver göras i GX (IEC) Developer för man skall kunna kommunicera mellan programmeringsverktyget och styrsystemet via Ethernet. Välj menyalternativet Online/Transfer Setup/ Ports. Markera Ethernet board och klicka därefter på Ethernet module Beijer Electronics Automation AB Tel Fax Internet 10 (13)

11 Fyll i värdena enligt bilden ovan och klicka på OK. Genom att man klickar knappen Connection test i dialogen Connection setup kan man testa om GX IEC Developer får kontakt med styrsystemet via Ethernet. Avsluta transfermenyn genom att klicka på OK-knappen nere till höger (nu sparas transferinställningen). Nu kan överföring av PLC-program, monitorering och onlineändringar göras via Ethernetförbindelsen. Notera! Tänk på att kommunikationen mellan PLC och mjukvara enbart går med protokollet TCP och porten som används är 5551 (ej ändringsbar). Beijer Electronics Automation AB Tel Fax Internet 11 (13)

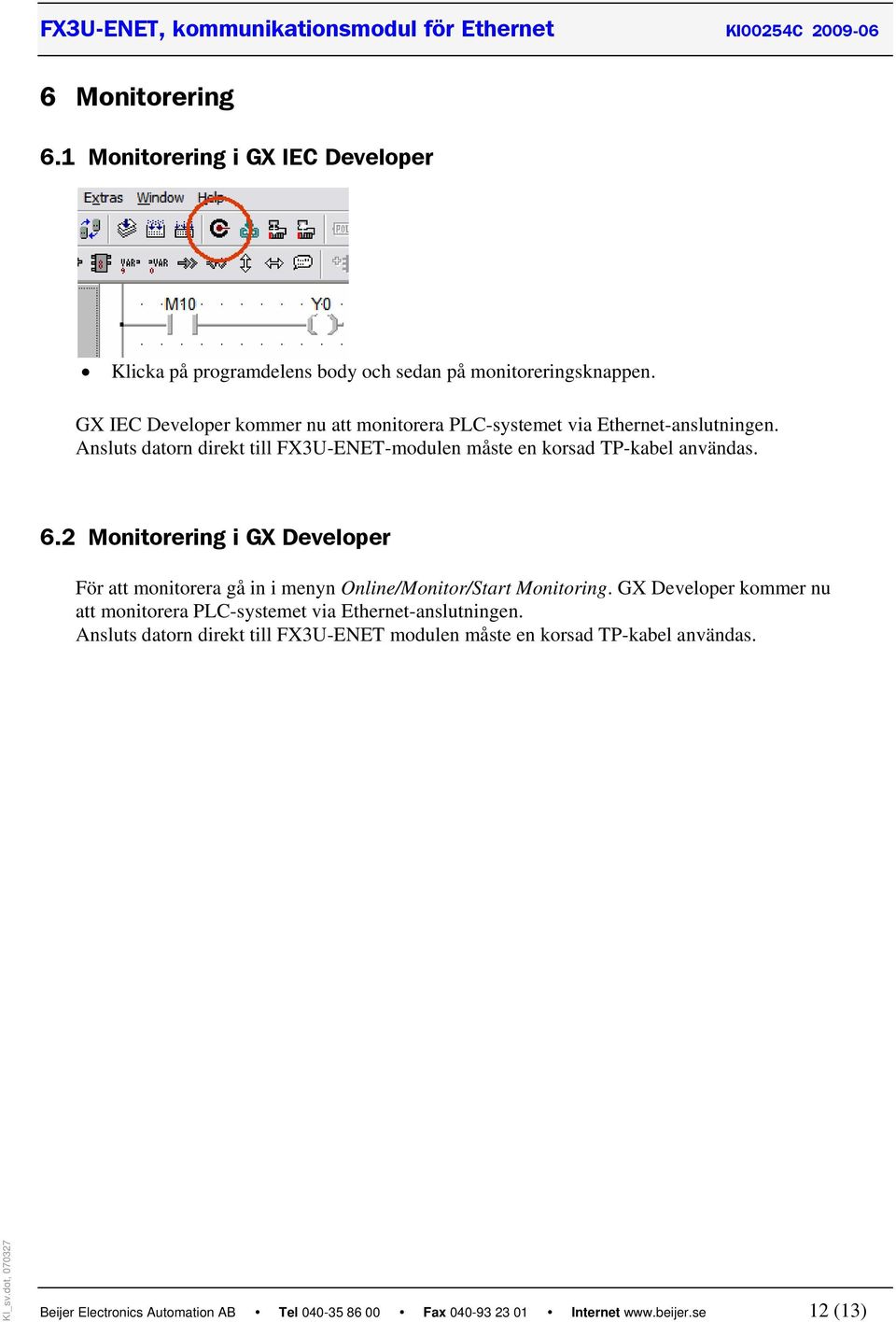

12 6 Monitorering 6.1 Monitorering i GX IEC Developer Klicka på programdelens body och sedan på monitoreringsknappen. GX IEC Developer kommer nu att monitorera PLC-systemet via Ethernet-anslutningen. Ansluts datorn direkt till FX3U-ENET-modulen måste en korsad TP-kabel användas. 6.2 Monitorering i GX Developer För att monitorera gå in i menyn Online/Monitor/Start Monitoring. GX Developer kommer nu att monitorera PLC-systemet via Ethernet-anslutningen. Ansluts datorn direkt till FX3U-ENET modulen måste en korsad TP-kabel användas. Beijer Electronics Automation AB Tel Fax Internet 12 (13)

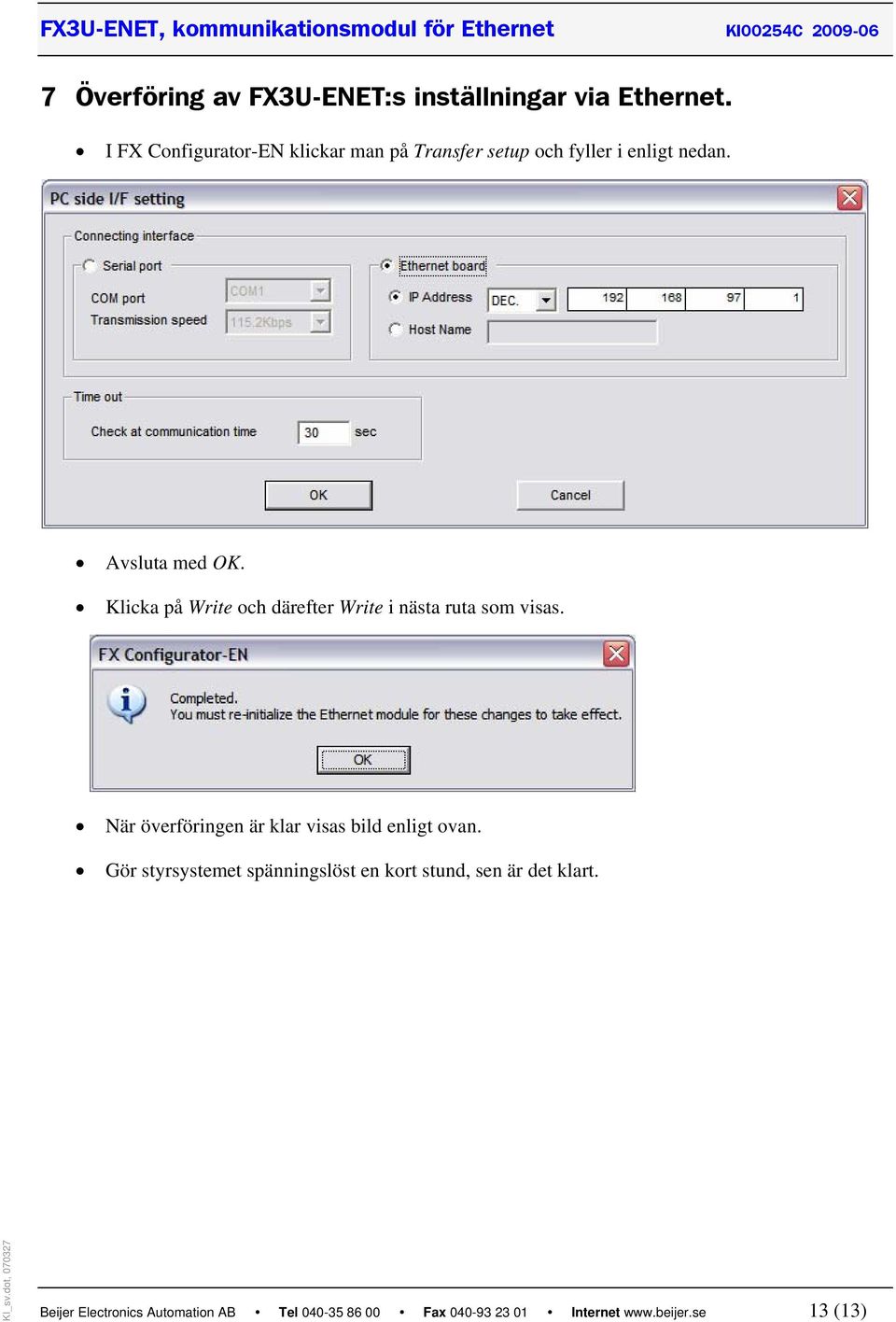

13 7 Överföring av FX3U-ENET:s inställningar via Ethernet. I FX Configurator-EN klickar man på Transfer setup och fyller i enligt nedan. Avsluta med OK. Klicka på Write och därefter Write i nästa ruta som visas. När överföringen är klar visas bild enligt ovan. Gör styrsystemet spänningslöst en kort stund, sen är det klart. Beijer Electronics Automation AB Tel Fax Internet 13 (13)
