1 WAGO IO System Service Seminar Diagnostik 1

2 Dioder på Controller Link 1/2 Ethernet Länk status Av - ingen ethernet anslutning grön - Ethernet anslutning blinkande grön - Ethernet anslutning skickar / tar emot MS Modul status (Bara viktig för Ethernet/IP) grön - Module ok blinkande grön - ingen konfiguration NS IO Nätverk status av grön blinkande grön rött blinkande rött I/O modul status av grön röd blinkande röd - ingen IP Address - Kommunikation ok - Ingen kommunikation startad - dubbel IP Address I nät - kommunikations timeout - ingen kommunikation till moduler - modul kommunikation ok - fel I controller - se mer nästa sida USR För denna diod kan en funktion programmeras i PLC programmet 2

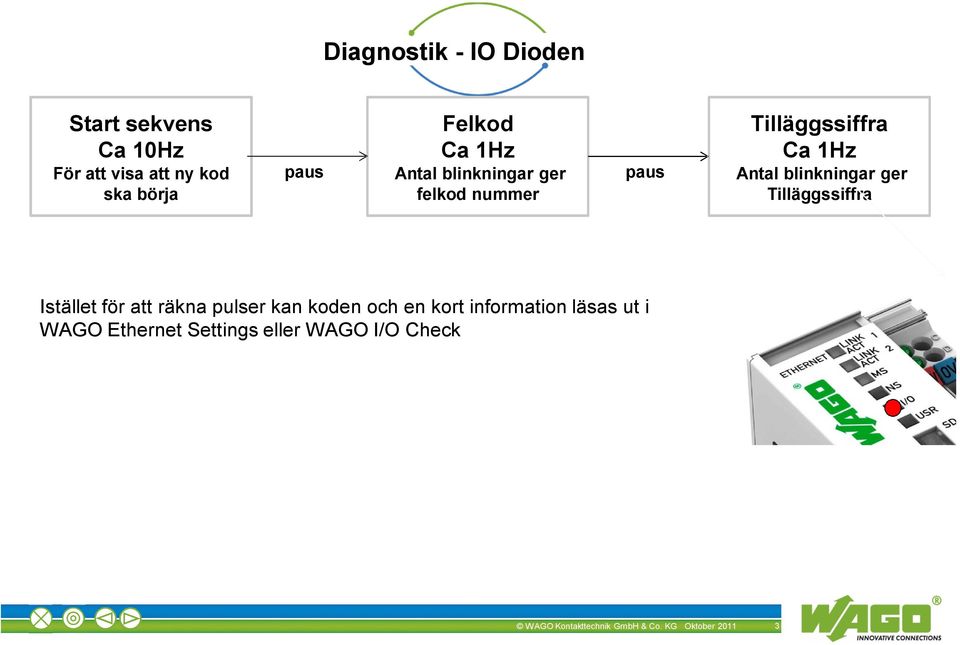

3 Diagnostik - IO Dioden Start sekvens Ca 10Hz För att visa att ny kod ska börja paus Felkod Ca 1Hz Antal blinkningar ger felkod nummer paus Tilläggssiffra Ca 1Hz Antal blinkningar ger Tilläggssiffra Istället för att räkna pulser kan koden och en kort information läsas ut i WAGO Ethernet Settings eller WAGO I/O Check 3

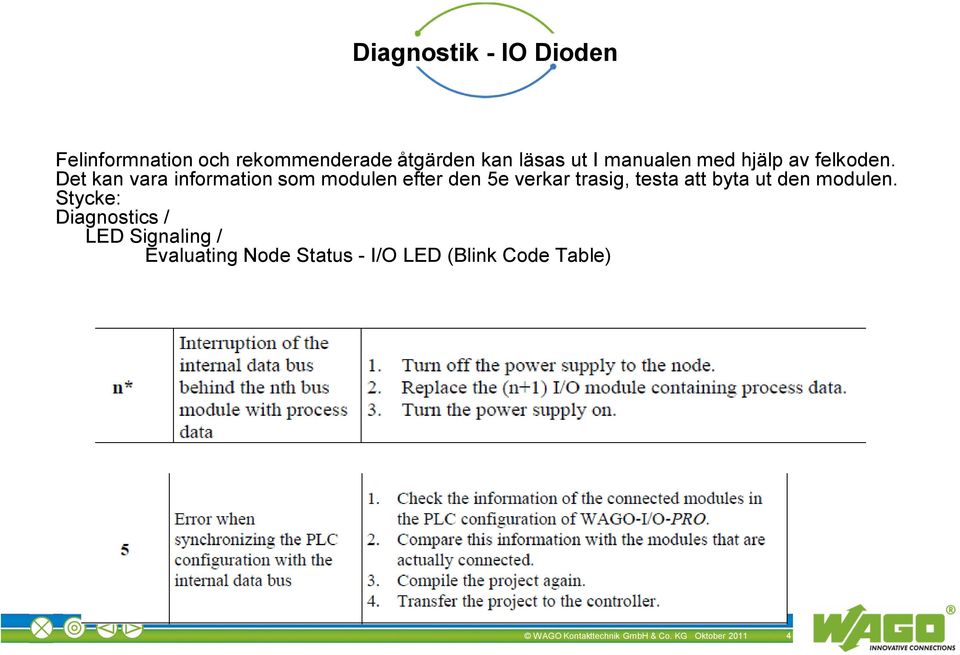

4 Diagnostik - IO Dioden Felinformnation och rekommenderade åtgärden kan läsas ut I manualen med hjälp av felkoden. Det kan vara information som modulen efter den 5e verkar trasig, testa att byta ut den modulen. Stycke: Diagnostics / LED Signaling / Evaluating Node Status - I/O LED (Blink Code Table) 4

5 WAGO IO System Service Seminar Moduler 5

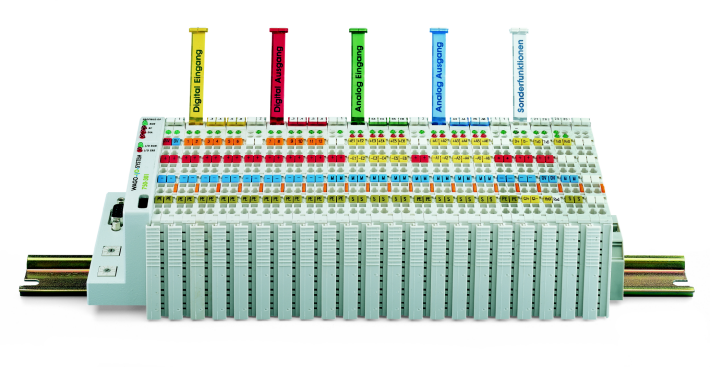

6 Modultyper Gul Röd Grön Digital ingång X X XX Digital utgång X X XX Analog ingång X X Blå Grå Analog utgång X X Specialmoduler 750-6XX Några få digitalmoduler är inte färgkodade 6

7 750 & 753 Två alternativa hus-utföranden En solid modul Med löstagbar kontakt Möjligt att märka varje kanal Moduler med längre märkningsremsa Snabb att byta ut utan risk för felkoppling Kodobjekt för att inte blanda ihop kontakter Billig anslutningskontakt De flesta moduler finns i både modell 753 och 750. Möjligt att blanda 750 och 753 i samma nod WAGO Kontakttechnik GmbH & Co. KG MAS/ski 5/25/2010 7

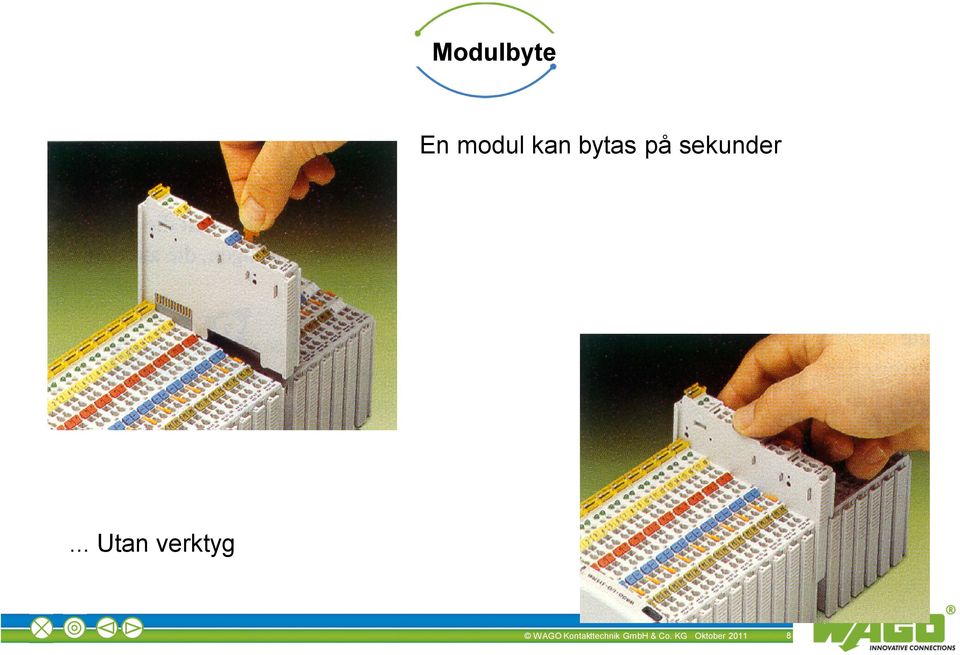

8 Modulbyte En modul kan bytas på sekunder... Utan verktyg 8

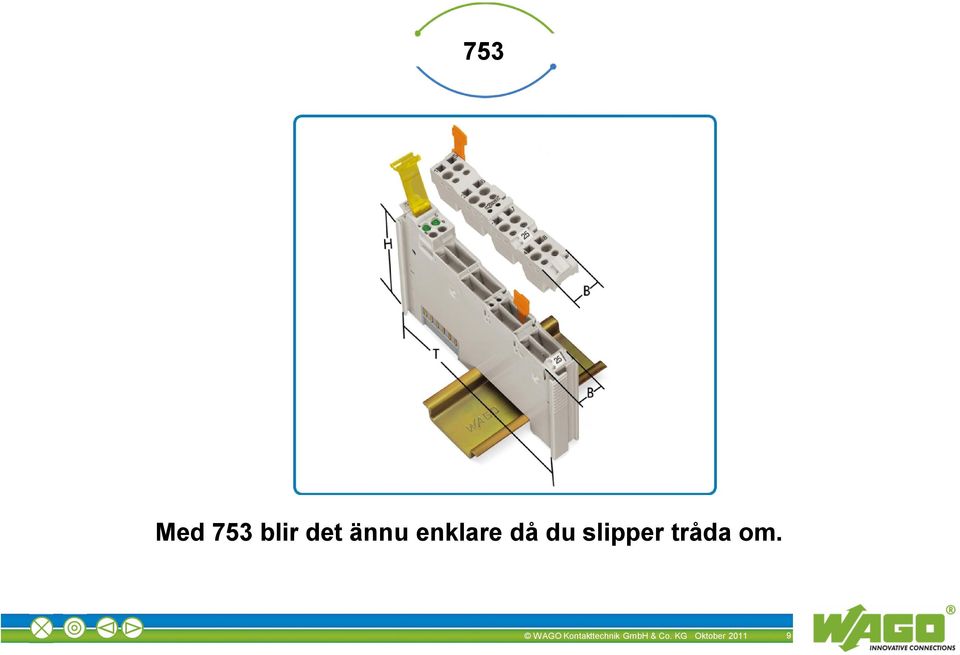

9 753 Med 753 blir det ännu enklare då du slipper tråda om. 9

10 Att ta ur en modul Stäng av strömmen först. Lossa från DIN skenan med gula handtaget och dra I de reflade kanterna. Akta så du inte skär dig på strömknivarna på vänster sida. Ta inte på guldkontakterna för att undvika oxidering. Lägg ner modul med sida med tryck uppåt. 10

11 Modul inställningar De aldra flesta moduler behöver inte göras några inställnignar på vid byte. Några analoga och specialmoduler måste ställas in via mjukvaran WAGO IO Check. 11

12 WAGO IO Check Används till: -Monitorering -Tvinga Utgångar -Modulinställnignar 12

13 WAGO IO Check -Monitorering Klicka på monitor mode Och dubbelklicka på modul vars värden du vill se 13

14 WAGO IO Check -Tvinga utgångar Klicka på control-mode Och dubbelklicka på modul vars värden du vill styra. Fungerar ej om PLC körs. 14

15 WAGO IO Check - Modulinställnignar Markera modul och klicka på Settings. 15

16 Kommunikation WAGO I/O Check Antingen via Ethernet eller USB Service-Cabel Serial-Interface 16

17 WAGO IO System Service Seminar PLC Controller 17

18 WAGO IO System Service Seminar Inkoppling spänningsmatning 18

19 Inkoppling Intern elektronik 24V DC 0V DC 19

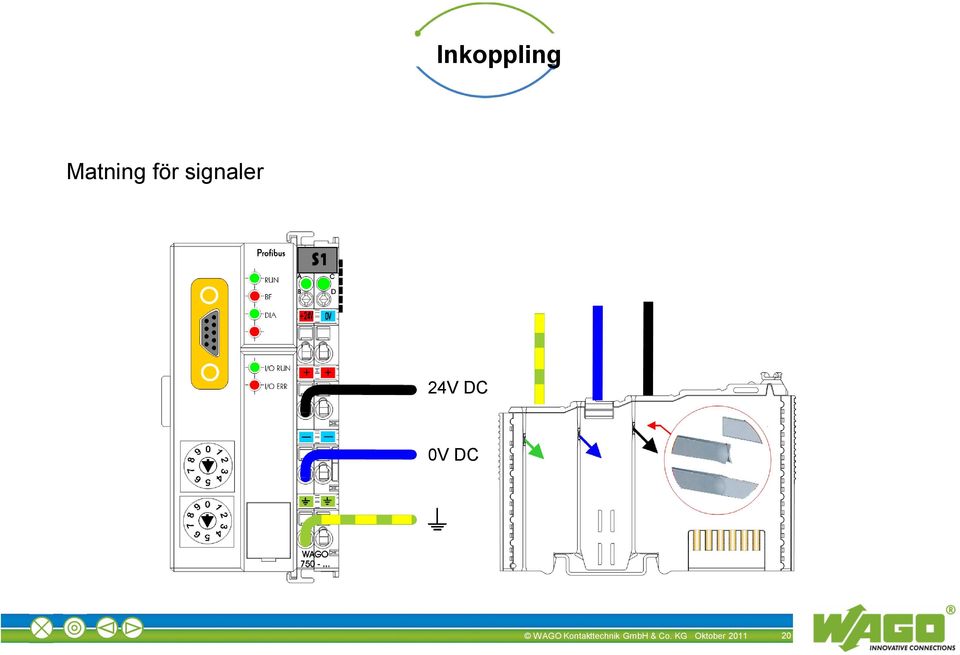

20 Inkoppling Matning för signaler 24V DC 0V DC 20

21 Inkoppling Utan galvanisk isolering 24V DC 0V DC 21

22 Inkoppling Med galvanisk isolering 22

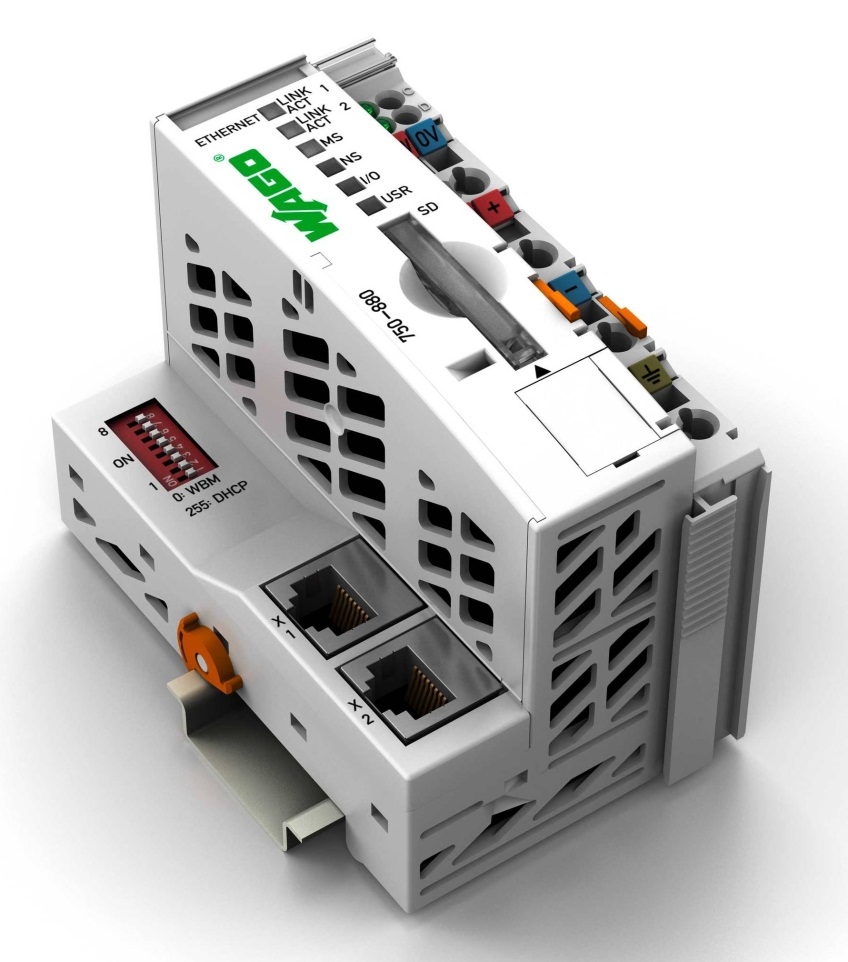

23 Sätta ip adress på PLC Flera Alternativ: -Fast IP adress -Rekommenderas Som sätts via WAGO Ethernet Settings och USB kabel -Via DIP Switch <>0 IP: DIPSwitch SM: Dipswitchar läses vid uppstart. -Via BootP / DHCP server 23

24 WAGO Ethernet Settings Välj kommunikation PC- PLC under Settings USB ligger under serial communication 2. Klicka identify 3. Välj flik Network 4. Välj static IP address 5. Skriv in önskad IP adress 24

25 WAGO IO System Service Seminar Ladda ner nytt PLC program i CoDeSys 25

26 Ladda ner nytt PLC program i CoDeSys För att ladda ner PLC program måste vi ställa in rätt PC-PLC kommunikation. Online menyn och sedan Communication parameters. 26

27 Ladda ner nytt PLC program i CoDeSys Välj en förkonfigurerad kommunikation eller Välj knappen New! 27

28 Ladda ner nytt PLC program i CoDeSys -Välj ett namn för kommunikationssättet (Det kommer sedan visas i föregående ruta och kommer kunna återanvändas. -Markera vilken typ av kommunikation som ska användas. -För Ethernet välj 3S TCP/IP driver -För seriellt välj 3S Serial RS232 Driver (obs WAGO seriella kabel art nr måste användas och drivrutin installeras). 28

29 Ladda ner nytt PLC program i CoDeSys Markera fältet för Adress och Value. Skriv in korrekt IP adress och avsluta med att trycka enter. Port behöver inte ändras och är från början 2455 Motorola byteorder ska vara no. För seriell kommunikation ska enbart COMPORT ändras och det görs med pil upp resp ner. Avsluta med att trycka enter. (trycker man inte enter så sparas inte IP adress eller comport). Obs! Kontrollera att du har fri väg mot controllern genom routrar/switchar och brandväggar. 29

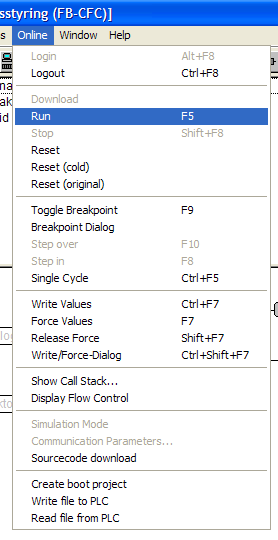

30 Ladda ner nytt PLC program i CoDeSys Online > Login Från denna meny startar och stoppar man sitt program. Spara projekt till minne av PLCn. Filen heter Source.dat och finns att hämta genom FTP eller CoDeSys. Obs! Om man tappar sitt projekt är detta ända sättet att få tillbaka det! Skapa boot filen som gör att controllern har kvar programmet i minnet även vid omstart (Denna funktion finns inte med i demo versionen av CoDeSys) 30

31 Lägesswitch Det finns en switch under det lilla locket. -Sätt den i övre läget för att PLC:n ska gå igång igen automatiskt efter omstart. -Står den i mittenläget är den kvar i stoppläge tills den manuellt startas. PLCn levereras med switch i mellanläget. Switchen kan också tryckas in, ner mot DIN skenan för att göra en omstart. 31

32 Var finns information? Använd sökfältet Sök t.ex. på artikelnummer och hitta t.ex. manual och datablad. 32
