1 Telefrang Smoke Control System Installationsmanual för Midi- och MaxiSmoke MaxiSmoke MidiSmoke File: D:\Projekt\SMOKE CONTROL\MIDI SMOKE\Man\Midisystem_inst_man_V01.odt Sida 1 av 12

2 1. Installation 1.1 Systemuppbyggnad MidiSmoke MaxiSmoke Figur 1 Exempel på ett Midi- respektive MaxiSmoke System Sida 2 av 12

3 Ett Midi-/MaxiSmoke-system består av upp till 50 resp. 200 spjällmoduler som övervakas av en centralenhet. Alla enheter ansluts till en bussförbindelse. Till systemen finns ett antal olika spjällmoduler att tillgå för att passa till olika förutsättningar beroende på antal rökdetektorer och antal spjäll inom en moduls betjäningsområde. Centralt placeras normalt en I/O-modul och en centralenhet. I/O modulen kopplar in brandlarm, servicelarm och extern brandindikering från och till externa system. Beroende på antal in- och utgångar kan olika moduler i Telefrangs sortiment brukas som I/O modul. Modulens funktion styrs av Centralenheten. Med hjälp av centralenheten MidiSmoke kan systemet konfigureras och status för respektive modul övervakas under drift. MidiSmoke har för ändamålet display och knappsats. I ett MaxiSmoke system förutsätts övervakning på detaljnivå ske via överordnat system. MaxiSmoke-modulen har ingen display eller knappsats. Två grundalternativ finns för att presentera status i systemet via en PC. 1. Visual SIOX. 2. Ett överordnat SCADA-system av valfritt fabrikat via SIOX-OPC. Med Visual SIOX kan man själv enkelt skapa flödesbilder med dynamisk information och möjlighet att styra utgångar. Visual SIOX passar även till MidiSmoke-systemet. Om övervakning och styrning önskas med hjälp av SCADA-system finns ett flertal olika alternativ för att kommunicera med anläggningens ingående delar. Beroende på förutsättningarna hos befintligt SCADA-system kan vissa fabrikat som har så kallade SIOX-drivers kommunicera direkt med SIOX, andra fabrikat kan använda SIOX-OPC. Ett larm i systemet resulterar i att alla spjäll ställs i förutbestämda lägen och alla moduler i brandcellen indikerar larm. Larm uppkommer vid branddetektering i rökdetektorer, bruten rökdetektorslinga från externt larm via I/O-modul eller vid kommunikationsfel med I/Omodul. Alla spjällmoduler levereras förprogrammerade med ett standardprogram för larmdetektering, spjällstyrning och motionering/funktionstest. Se spjällmodulernas produktblad för fler detaljer om programmets funktion. Andra funktioner kan åstadkommas med specialprogram som kan laddas ner via SIOX-bussen. För en fullständig beskrivning av Midi-/MaxiSmoke-funktioner, se separata produktblad. Det ges även möjlighet att konfigurera, övervaka och göra service på anläggningen med en PC, samt bygga ut existerande MidiSmoke till Maxisystem. Se för produktblad Sida 3 av 12

4 1.2 Kabelval Kommunikationen är mycket störtålig och har därför låga krav på kabelvalet. För spänningsmatning och kommunikation mellan modulerna används normalt en 3-trådskabel. Det är lämpligt att använda oskärmad 3-tråds kabel med en ledningsarea av 1,5 mm 2 per ledning, t.ex. LiYY 3 x 1,5 mm 2. I dragning mellan spänningsmatade sektioner där endast SIOX-kommunikation förekommer används endast två-trådar. 1.3 Spänningsmatning Systemet spänningsmatas med flera 24V transformatorer (AC och DC). För att undvika för stora spänningsfall i ledningarna bör varje transformator inte leverera mer än 4 A och därför säkras av med en 4 A finsäkring. Eftersom varje spjällmodul maximalt kan leverera 1 A till ett eller flera spjäll är det lämpligt att varje transformator matar sektioner om 4 moduler. Det är dock möjligt att mata fler moduler, så länge den maximala strömmen inte överstiger 4 A. En SC1-modul med ett typiskt spjäll drar t.ex. upp till ca. 0,5 A. Det är en stor fördel om transformatorn kan placeras ungefär i mitten av sin sektion. GND- och SIOX-ledningarna skall inte brytas upp mellan sektionerna, se Figur 2 och 3. Används 1,5 mm 2 -kabel bör kabellängden inte överstiga 100 m per sektion/transformator. Figur Sida 4 av 12

5 Inkoppling Figur 3 Inkoppling av Midi/Maxi Smoke System Sida 5 av 12

6 1.4 Inkoppling Observera att modulerna SD1, S45, S27, MaxiSmoke och MidiSmoke skall matas med 24V DC. Modulerna 8SC1:001, SD2-1:xxx och SD2-3:xxx (flera varianter finns) matas med 24V AC växelström och driver även anslutna ställdon och givare. För inkoppling av ställdon och givare, se modulernas produktblad () SmokeControl System. Se figur Drifttagning 2.1 Förberedelse Innan systemet kan användas måste alla moduler adresseras och centralenheten konfigureras. Detta kan göras med Sequential Addressing Tool, Smoke Edit (under utveckling) och EX1COM. Programvarorna finns att ladda ned gratis från Telefrangs hemsida. PC kopplas via ethernet eller COM-port direkt till centralenheten för SIOX kommunikation och COM-port för setup och nedladdning av filer. Om PC direktansluts via ethernet krävs en korsad nätverkskabel. Vid konfigurationen är det viktigt att veta hur spjällmodulerna ska fungera tillsammans, dvs. vilka larm som ska påverka vilka moduler och vad som är anslutet till respektive modul. Detta förs över till den så kallade larmlistan. Konfigurering av ett system sker i fyra steg. STEG 1 Adressering av spjällmodulerna. STEG 2 Kontrollera status på varje ingående spjällmodul. STEG 3 Konfigurera I/O-modul. STEG 4 Konfigurera centralenheten. STEG 5 Konfigurera de ingående modulerna. Efter detta är systemet driftklart. Alla inställningar sparas vid eventuella spänningsbortfall och systemet startar automatiskt när strömmen återkommer. 2.2 STEG 1 Adressering Utgå från den funktionsbeskrivning som upprättats för aktuellt objekt. Ange hur sektioneringen och bindningar mellan olika enheter och utgångar skall utföras genom att skapa en Larmlista (Larm_Addr.xls). Midi/MaxiSmoke enheten levereras utan larmlista installerad för att inte störa driftsättningen. När modulernas adress skall väljas bör adress 1 lämnas tom då detta är defaultadressen på Telefrangs samtliga moduler. Med denna adress ledig går det enkelt att lägga till ytterligare enheter om systemet förändras eller byggs ut i framtiden. När modulerna är elektriskt sammankopplade måste varje spjällmodul bli tilldelad en unik Sida 6 av 12

7 adress, alla moduler är inställda på adress 1 vid leverans. En PC kopplas direkt till ethernet eller COM2-porten på centralenheten i systemet med hjälp av medföljande kabel. Vid behov kan generell USB till RS232 användas om dator saknar COM-port. OBS! Vissa fabrikat stödjer dock ej alla hårdvaruinställningar och Telefrang kan erbjuda produkter som är testade. Kör Telefrangs mjukvara Sequential Addressing Tool på PC'n som kopplats till centralenheten. Detta program sänder ut en förfrågan om vilken modul som skall anta en viss adress. I detta läge kan de enskilda modulerna adresseras genom att trycka på respektive moduls tryckknapp i tur och ordning. Det är viktigt att modulerna ges det modulnummer (stationsadress) som hör samman enligt larmlistan. I/O-moduler går ej att adressera på detta sätt. Varje I/O-modul har ett adressbygelfält som kan användas för ändamålet Adressering med Sequential Addressing Tool 1. Starta Sequential Addressing Tool. 2. Tryck på F6-tangenten och ett nytt fönster öppnas upp. 3. Kontrollera att inställningarna för anslutningen till SIOX-bussen är korrekta. Ibland kan man behöva starta Windows enhetshanterare för att se vilken COM-port som skall användas för SIOX. Detta gäller särskilt då man använder en USB till RS232- konverterare. 4. Välj startadress (stationsadress). Utelämna adress 1 och börja adressera moduler med start på adress 2 och uppåt. 5. Klicka på Start. 6. Gå till den modul som skall ha den valda adressen och kontrollera att den blinkar med sekvensen tre korta blinkningar följt av ett längre uppehåll. Detta är ett tecken på att modulens bussanslutning är rätt. 7. Tryck på spjällmodulens tryckknapp. 8. Den så adresserade modulen presenteras i listan och aktuell adress ökas med Tryck på nästa modul som skall adresseras. Glöm inte de enheter som ingår centralt. 10. När alla moduler är adresserade, klicka på Stop. Nu genomförs en sökning på SIOXbussen och alla adresserade moduler skall nu visas upp i listan Sida 7 av 12

8 Figur 4 Sequential Addressing Tool 10.2 STEG 2 kontroll av de ingående spjällmodulernas status Med Windows-mjukvaran Visual Setup (hämtas på ) och ett setupformulär för vald spjällmodul, t.ex. 8SC1_001.dff och 8SD2-3:005 bör varje enskild modul kontrolleras med avseende på status gällande: spjällägen rökdetektornivåer motionering/funktionstest motioneringsvariabler 10.3 STEG 3 konfigurera den I/O-modul som skall hantera larm från/till externa system Med Windows-mjukvaran Visual Setup och ett setupformulär för vald I/O-modul, t.ex. SD1Setup.dff eller S45Setup.dff kan modulen ställas in och övervakas individuellt, se figur 6. Visual Setup och setup-formulären kan laddas ner gratis från Telefrangs hemsida, Sida 8 av 12

9 Smoke Control. Inställningar som behöver göras är bl.a. adressändring (om inte adressbyglarna används) och val av I/O typ (t.ex. för SD1) 10.4 STEG 4 konfigurera centralenheten Framställa initieringsfiler med hjälp av Smoke Edit (under utveckling) Smoke Edit är ett program för att kunna definiera systemet från en PC. Det ger en tydlig presentation av systemets delar och möjlighet att spara undan eller skriva ut en konfiguration för senare användning. Med hjälp av Smoke Edit skapar man även enkelt de initierings filer som behöver laddas till Midi/Maxi-Smoke. Via menyer i programmet kan filerna sparas för backup och laddas direkt ner till Midi/Maxi Smoke-moduler. Vid uppstart visas ett exempelprojekt. I vänster del av Smoke Edit-fönstret syns en trädstruktur över hur systemet är uppbyggt. Varje brandcell betecknas med BC. För att se vad som ingår i en brandcell trycker man på + -tecknet framför brandcellen. Ett minisystem kan innehålla upp till 16 spjäll och 8 larmpunkter. Varje brandcell kan även innehålla en motioneringsinställning. När en del i systemet markeras i vänster del av fönstret kan dess egenskaper editeras i den högra delen av fönstret. 1. Starta ett nytt projekt genom att välja Projekt Nytt MINI SMOKE 2. Ge projektet ett namn genom att fylla i fältet för ProjectName i höger del av fönstret. 3. Högerklicka på MINISMOKE i fönstret till vänster och välj Ny Brandcell. 4. Brandcellen kommer automatiskt att heta BC1" från början. Det går bra att ändra namnet i fältet FireCellName till höger i fönstret när den aktuella brandcellen är markerad. 5. Högerklicka nu på brandcellen som lades till. Välj Ny och välj den komponent som ska läggas till (Spjäll, Larmpunkt eller Motionering). 6. På samma sätt som för brandcellen i punkt 4 kan egenskaper och namn för komponenten ändras. 7. När alla delar i trädstrukturen finns med ska projektet laddas ned till Midi/Maximodulen Sida 9 av 12

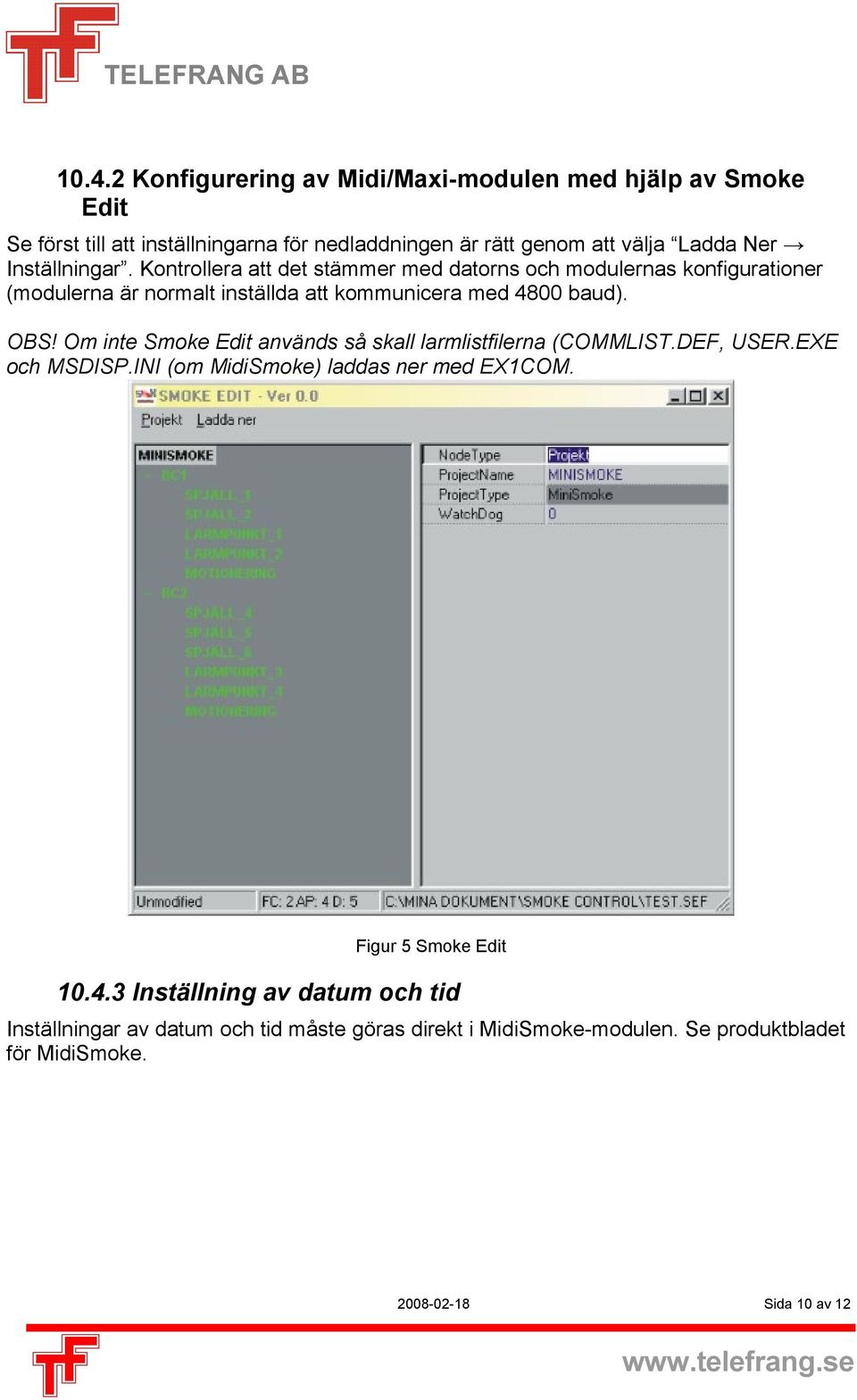

10 Konfigurering av Midi/Maxi-modulen med hjälp av Smoke Edit Se först till att inställningarna för nedladdningen är rätt genom att välja Ladda Ner Inställningar. Kontrollera att det stämmer med datorns och modulernas konfigurationer (modulerna är normalt inställda att kommunicera med 4800 baud). OBS! Om inte Smoke Edit används så skall larmlistfilerna (COMMLIST.DEF, USER.EXE och MSDISP.INI (om MidiSmoke) laddas ner med EX1COM. Figur 5 Smoke Edit Inställning av datum och tid Inställningar av datum och tid måste göras direkt i MidiSmoke-modulen. Se produktbladet för MidiSmoke Sida 10 av 12

11 10.5 STEG 5 konfigurera de ingående spjällmodulerna Sedan varje modul adresserats kan den ställas in och övervakas individuellt, se Figur 6 med Windows-mjukvaran Visual Setup och ett setup-formulär för spjällmodulen. Olika setup-formulär finns för varje version av enhet. t.ex. 8SC1_001.dff,8SD2-1_001.dff etc. Watchdog-funktionen är avstängd i leveransläge men rekommenderas att sättas till 240 sekunder när anläggningen är färdiginstallerad och avprovad. Figur 6 SC1 Setup-formulär 11.Funktionskontroll Arbetet genomförs lämpligen med två personer där en person är uppkopplad mot SIOXbussen med hjälp av en PC och den andra går runt till de olika modulerna enligt samma schema som vid initieringen. Genom att med hjälp av rök lösa ut resp rökdetektor kontrollerar personen vid PC:n att larmbilden ändras och att gångtider för spjällmotorerna ligger inom förväntade utfall. Omvänt kontrolleras att ställdon stänger vid centralt utlöst brandlarm om sådant finns Sida 11 av 12

12 12. Feldiagnostik Symptom Möjliga fel Åtgärd Ingen indikering på lysdioderna. - Ingen matningsspänning. - För högt spänningsfall i systemet. -Mät spänningen mellan modulens GND och 24 V AC. - Om spänning saknas, kontrollera transformator och säkring. Ingen kommunikation mellan modulerna. - Avbrott i kommunikationsslingan. - För långa ledningar - Elektromagnetiska störningar - Om spänningen är för låg (< 20 V) kan ev. fler transformatorer behövas. - Kontrollera att SIOX-ledningen är förbunden till alla moduler. - Vid mycket långa ledningar (> 1000 m) kan man behöva sänka kommunikationshastigheten, eller komplettera med en bussförstärkare. Spänningen på SIOX-bussen ska normalt aldrig understiga 16 V DC i genomsnitt. (Mät mellan GND och SIOX). - Kontrollera kommunikationen med oscilloskop för att upptäcka eventuella störningar som kan slå ut kommunikationen. Sök störkällan (t.ex. hissmotor) och åtgärda den. Om det inte går kan man försöka dra ledningarna längre från störkällan, eller använda skärmade ledningar. För mer information hänvisas till Telefrang's hemsida: Sida 12 av 12
