1 Gas and Air Sensors Användarmanual tsense (Disp) T RH RL CO 2 -, temperatur- och relativ fuktmätare Allmänt tsense (Disp) för väggmontage mäter koldioxid, temperatur och relativ luftfuktighet. Enheten finns med eller utan färgskärm (LCD). Enheten uppkopplas mot datorundercentraler (DUC: ar). Linjära utgångar är förprogrammerade som koldioxid-, temperatur- och relativ luftfuktighetstransmitter. Omvandlingsområden ändras via dator (Windows, program UIP5 eller högre) och USB UART, alternativt via Modbus eller BACnet. 1 (23)

2 Innehållsförteckning Allmänt... 1 Innehållsförteckning... 2 Öppnande av hölje... 3 Nedladdning av programvara UIP Ange/Ändra PIN-kod... 3 PIN1 Levererad produkt... 3 PIN2 Levererad produkt... 3 Konfigurering av utgångar... 4 Utgångar... 4 Out1/Out2/Out Spänningsområde... 5 Välj källa... 5 Typer... 6 Inställning mätområde... 6 Relä... Kommunikationsinställningar... 8 Adress/Överföringshastighet... 8 Anslutningskonfiguration Mätvärden Skärminställningar Gränsvärden Schema 24h/Vecka Skärminställningar Ljusstyrka Bakgrund Skärmsläckare, tidsinställning Visning av mätvärden (Tid och CO 2 och/eller Temperatur och/eller Luftfuktighet) Temperaturenhet ( C/ F) Mätarinformation Kalibreringsalternativ CO Nollkalibrering/Bakgrundskalibrering/Kalibrering mot referensmätare (Target) ABC... 1 Kompensera Temperatur/Luftfuktighet Automatiskt systemtest Felkoder och åtgärdsplaner PIN-koder Skapa PIN-kod för tillgång till skärminställningar (PIN1) Skapa PINkod för tillgång till mätarinställningar (PIN2) Underhåll Direktiv... 23

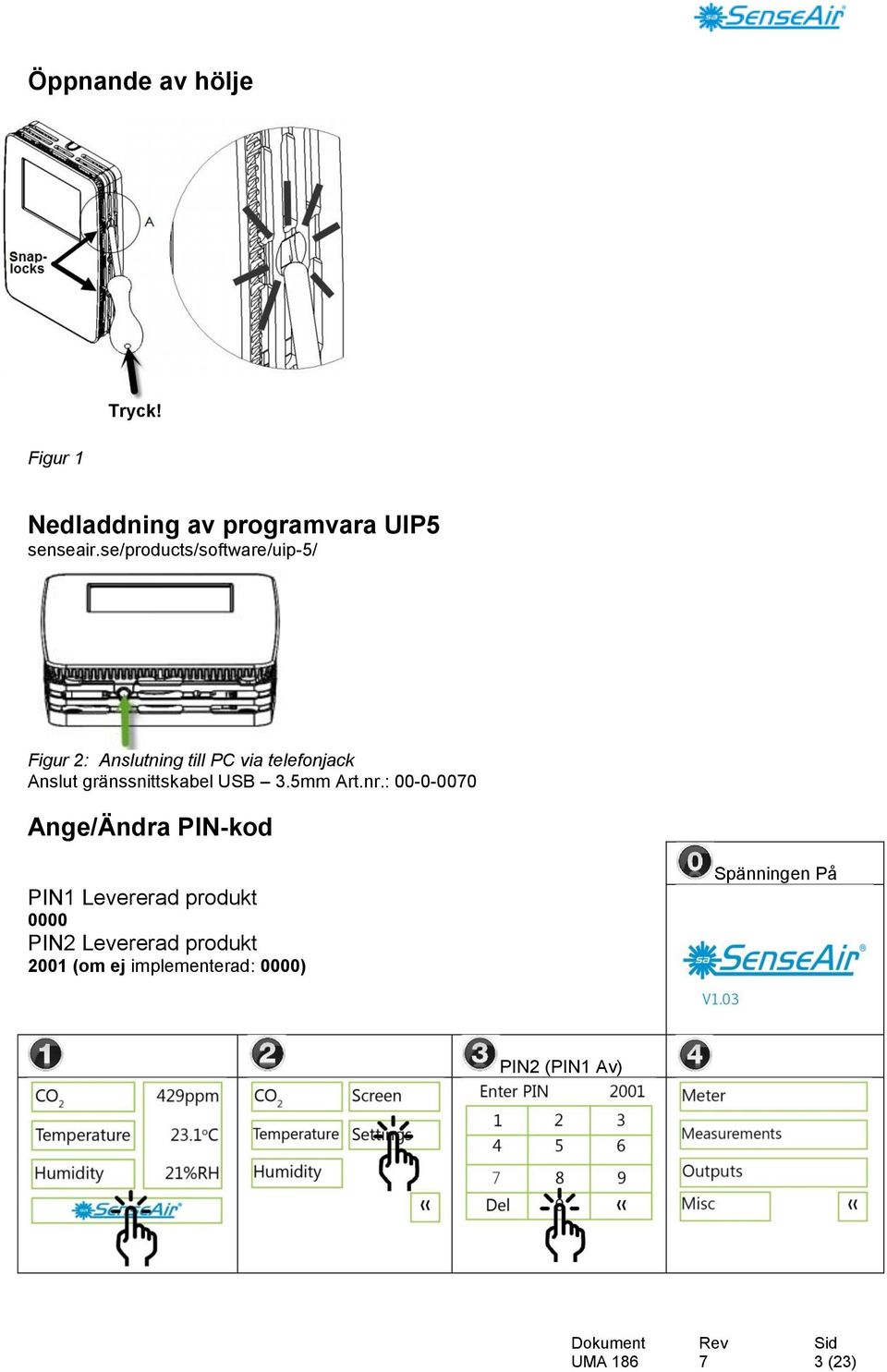

3 Öppnande av hölje Figur 1 Tryck! Nedladdning av programvara UIP5 senseair.se/products/software/uip-5/ Figur 2: Anslutning till PC via telefonjack Anslut gränssnittskabel USB 3.5mm Art.nr.: Ange/Ändra PIN-kod PIN1 Levererad produkt 0000 PIN2 Levererad produkt 2001 (om ej implementerad: 0000) Spänningen På PIN2 (PIN1 Av) 3 (23)

4 Konfigurering av utgångar Plint Förinställd utgång Förinställt mätområde på utgång Utgångar denna mätare Utgångs-spann denna mätare OUT(1) 0-10 VDC ppm CO 2 Se etikett Se etikett OUT(2) 0-10 VDC 0-50 o C Se etikett Se etikett OUT(3) 0-10 VDC 0-100%RH Se etikett Se etikett Tabell 1. Förvalda värden på utgångar för tsense (Disp) Figur 3: Kopplingsplint Anslut mätaren till dator med USB-kabel 3.5mm Art.nr.: Mätaren levereras med 0-10VDC linjära utgångar för Out(1), Out(2) och Out(3) (se tabell 1). Alternativa mätområden för utgångar kan väljas med dataprogram UIP (5.0 eller högre) Mer information på senseair.com. Utgångar Out1/Out2/Out3 Utgångar Out1 4 (23)

5 Spänningsområde Max (samma tillvägagångssätt för Min ) Outputs Out2 Max 10.0V, 9.9V..5.0V.. UIP5 Välj källa Källa UIP5 Källa CO 2 vald Spara 5 (23)

6 Typer Analog/Inverterad analog Analog Inverterad analog UIP5 Inverterad Spara (Set) Digital/Inverterad digital Digital Inverterad digital Inställning mätområde Låg (samma tillvägagångssätt för Hög ) Låg 600ppm 600, ppm Låg 400ppm UIP5 6 (23)

7 Utgångar Relä Utgångar Relä Typ Digital UIP5 (23)

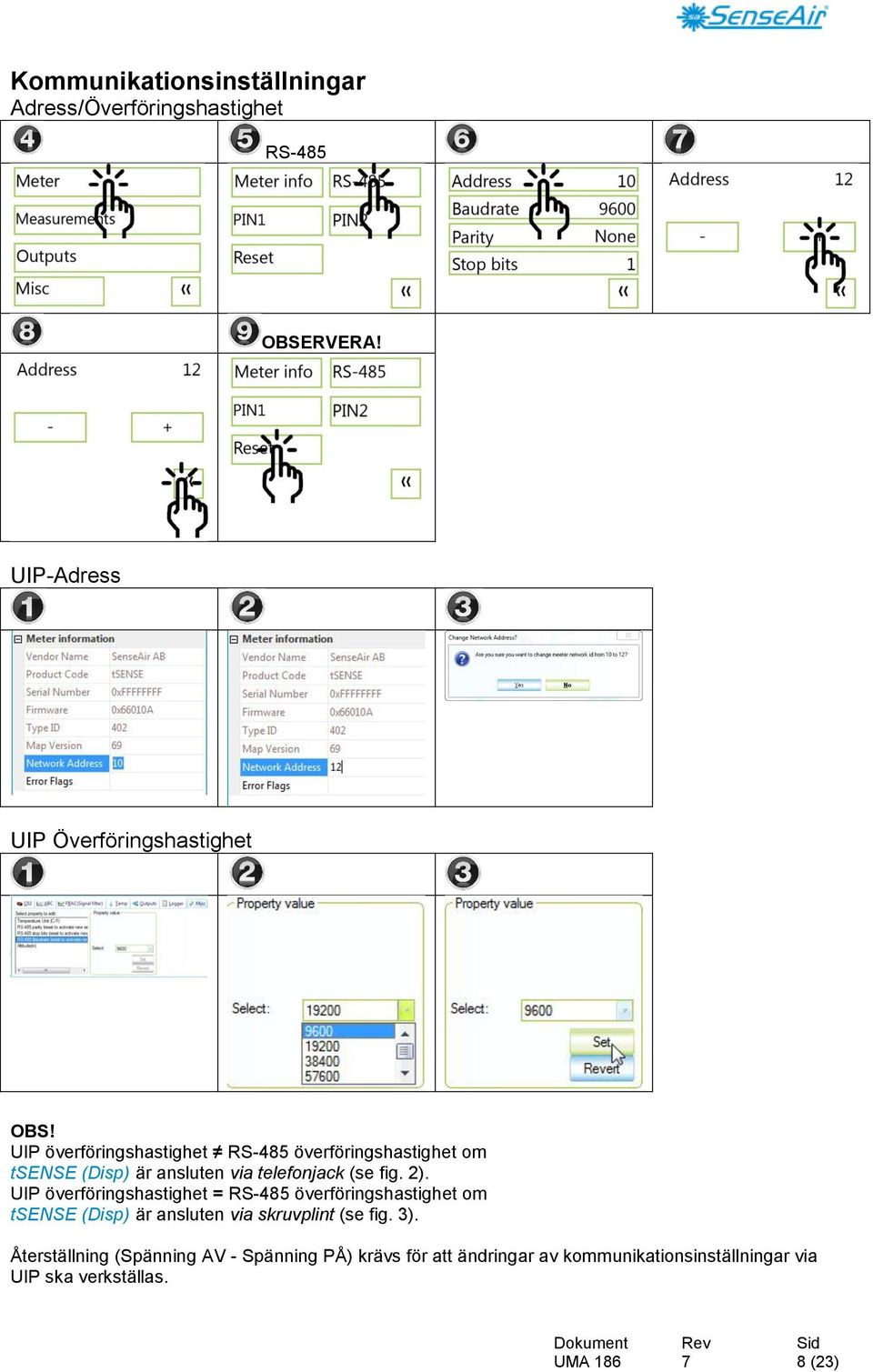

8 Kommunikationsinställningar Adress/Överföringshastighet RS-485 OBSERVERA! UIP-Adress UIP Överföringshastighet OBS! UIP överföringshastighet RS-485 överföringshastighet om tsense (Disp) är ansluten via telefonjack (se fig. 2). UIP överföringshastighet = RS-485 överföringshastighet om tsense (Disp) är ansluten via skruvplint (se fig. 3). Återställning (Spänning AV - Spänning PÅ) krävs för att ändringar av kommunikationsinställningar via UIP ska verkställas. 8 (23)

9 Anslut mätare Anslut mätare Information 9 (23)

10 Sök efter uppdateringar Ny version tillgänglig Anslutningskonfiguration ModBus COM14-USB Serieport Spara Skärmens nedre högra hörn OBS! UIP överföringshastighet RS-485 överföringshastighet om tsense (Disp) är ansluten via telefonjack (se fig. 2). UIP överföringshastighet = RS-485 överföringshastighet om tsense (Disp) är ansluten via skruvplint (se fig. 3). Ändringar av kommunikationsinställningar via UIP kräver återställning (Spänning AV - Spänning PÅ) för att verkställas. 10 (23)

11 Mätvärden CO 2 /Temperatur/Luftfuktighet 11 (23)

12 Skärminställningar Gränsvärden CO 2 /(Temperatur)/(Luftfuktighet) CO 2 Orange/Rött gränsvärde (Temp./Luftfuktighet samma tillvägagångssätt för inställning av CO 2 gränsvärde) 100,200 00ppm CO 2 röd gräns 1000ppm RH orange gräns 0%RH CO 2 röd gräns 1000ppm RH orange gräns 0%RH Schema 24h/Vecka 12 (23)

13 Skärminställningar Ljusstyrka 10, 20, 50% Bakgrund Skärmsläckare, tidsinställning Intervall 3,4,5 10 s 50 s 13 (23)

14 Visning av mätvärden (Tid och CO 2 och/eller Temperatur och/eller Luftfuktighet) Tid för visning av mätvärden 3 s 3 s 3 s Visning av CO 2 och/eller Temperatur och/eller Luftfuktighet Visas EJ 3 s 3 s 14 (23)

15 Temperaturenhet ( C/ F) UIP5 Diverse (Misc) Mätarinformation 15 (23)

16 Kalibreringsalternativ CO 2 Nollkalibrering/Bakgrundskalibrering/Kalibrering mot referensmätare (Target) UIP: om referensmätare visar t.ex. CO 2 -värde 500ppm sätt Target till 500ppm Knapp för Bakgrundskalibrering Tryck under 15s, tills grön LED blinkar två gånger 16 (23)

17 ABC Aktivera/Inaktivera Spara UIP 1 (23)

18 ABC period (ABC referens/altitud/återställa kalibrering) 180, 181, 240tim. Spara UIP 18 (23)

19 Kompensera Temperatur/Luftfuktighet C Automatiskt systemtest En fullständig systemtest utförs automatiskt varje gång spänningen slås PÅ. Sensorsonder kontrolleras konstant under drift mot fel, genom att giltiga dynamiska mätområden kontrolleras. Systemkontroll skickar tillbaka error-flaggor till RAM. Felkoder blir tillgängliga genom att ansluta sensorerna till en PC via en speciell USB-kabel (art.no ) (see fig. 2). Felkoder visas i mjukvara UIP (version 5 eller högre) och på skärmen vid Meter status (Mätarstatus). 19 (23)

20 Felkoder och åtgärdsplaner Felsymbol (en skiftnyckel visas när en eller flera felkoder är aktiva) Bit # Felkod Beskrivning av fel Åtgärdsförslag 0 CO 2 -sensor Ingen möjlighet att Försök starta om mätare genom att kommunikationsfel kommunicera med CO 2 - slå AV och därefter PÅ spänningen. 1 CO 2 -sensor CO 2 -mätfel 2 T-sensor T mätfel 3 RH/T-sensor kommunikationsfel 4 RH/T-sensor RH mätfel 5 RH/T-sensor T mätfel sensormodul. CO 2 -mätfel. Temperatur mätfel. Ingen möjlighet att kommunicera med RH/Tsensormodul. RH-mätfel. Temp.-mätfel, sensor vill använda CO 2 -sensor temperatur om RH/T Temperatur inte är tillgänglig. S_Temp kommer att sättas till NTC_Temp. 6 8 Utgång konfig.fel Fel vid konfigurering av utgångar. Utgångar är fortfarande uppdaterade, t.ex. kan vara 0-10V Kontakta lokal distributör. Försök med Bakgrundskalibrering (se fig. 4 och 5). Kontakta lokal distributör. Se OBS! Försök starta om mätare genom att först slå AV och därefter PÅ spänningen. Kontakta lokal distributör. Kontrollera utgångarnas anslutningar och laster. Kontrollera detaljerade inställningar och konfiguration med UIP mjukvaruversion 5 eller högre. 9 Minnesfel En eller flera bitar av mätarens minnesparametrar (inställningar) är felaktiga Tabell 2: Felkoder och åtgärdsplaner. Kontakta lokal distributör. Försök starta om mätare genom att slå AV och PÅ spänningen. Kontakta lokal distributör. OBS! Inträffar om sonden ligger utanför mätområdet, vid mycket höga CO 2 -värden. Felkoder återställs automatiskt när mätvärden återgår till det normala. Kan indikera behov av nollpunktskalibrering. Om felkoder återstår när CO 2 -värden är normala, kan mätaren vara defekt eller anslutningarna vara brutna. Om ett flertal fel detekteras vid samma tillfälle, kommer olika felkodsnummer läggas samman till en felkod! Mätnoggrannheten är definierad vid kontinuerlig drift (minst tre (3) veckor efter installation). 20 (23)

21 PIN-koder Skapa PIN-kod för tillgång till skärminställningar (PIN1) PIN1 PIN1-kod Av... PIN(1)-kod På Skapa PIN(1)-kod Spara Skapa PINkod för tillgång till mätarinställningar (PIN2) PIN2 Skapa PIN(2)-kod Spara 21 (23)

22 Underhåll tsense (Disp) är underhållsfri. Intern själv-justeringskalibreringsfunktion (ABC) tar hand om långtidsdriften. För att säkerställa högsta noggrannhet, rekommenderas ett tidsintervall på fem år mellan CO 2 -kalibreringarna, om inga speciella incidenter har inträffat. Mjukvaran kan fritt laddas ner från senseair.com. USB-sladd och Nollkalibreringssats kan beställas från SenseAir. Kontroll kan göras på plats utan att störa ventilationssystemet. 22 (23)
