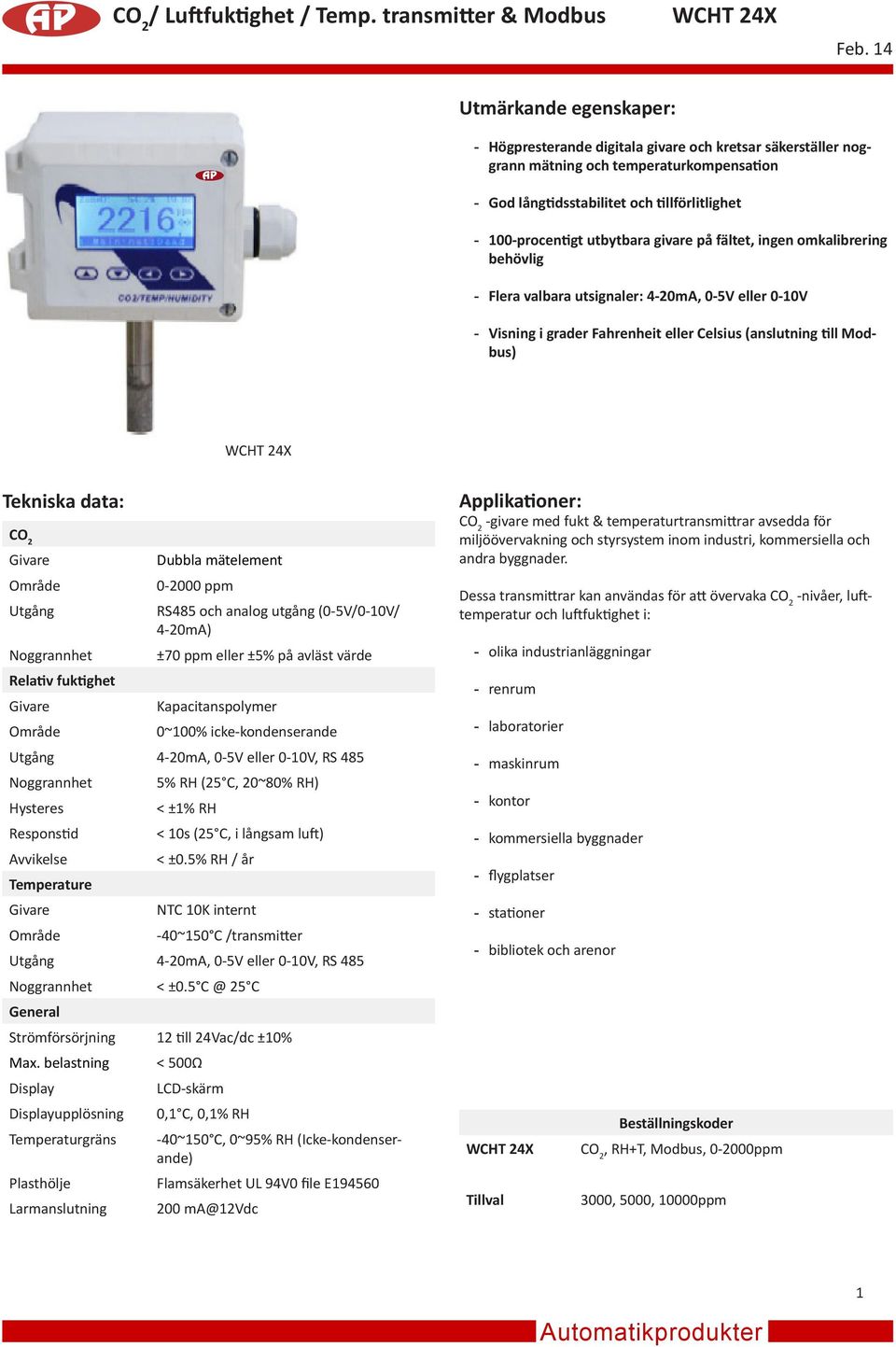

1 Utmärkande egenskaper: Högpresterande digitala givare och kretsar säkerställer noggrann mätning och temperaturkompensation God långtidsstabilitet och tillförlitlighet 100-procentigt utbytbara givare på fältet, ingen omkalibrering behövlig Flera valbara utsignaler: 4-20mA, 0-5V eller 0-10V Visning i grader Fahrenheit eller Celsius (anslutning till Modbus) Tekniska data: CO 2 Givare Område Utgång Noggrannhet Relativ fuktighet Givare Område Dubbla mätelement ppm RS485 och analog utgång (0-5V/0-10V/ 4-20mA) ±70 ppm eller ±5% på avläst värde Kapacitanspolymer 0~100% icke-kondenserande Utgång 4-20mA, 0-5V eller 0-10V, RS 485 Noggrannhet Hysteres Responstid Avvikelse Temperature Givare Område 5% RH (25 C, 20~80% RH) < ±1% RH < 10s (25 C, i långsam luft) < ±0.5% RH / år NTC 10K internt -40~150 C /transmitter Utgång 4-20mA, 0-5V eller 0-10V, RS 485 Noggrannhet < ± C General Strömförsörjning 12 till 24Vac/dc ±10% Max. belastning Display Displayupplösning Temperaturgräns Plasthölje Larmanslutning < 500Ω LCD-skärm 0,1 C, 0,1% RH -40~150 C, 0~95% RH (Icke-kondenserande) Flamsäkerhet UL 94V0 file E ma@12vdc Applikationer: CO 2 -givare med fukt & temperaturtransmittrar avsedda för miljöövervakning och styrsystem inom industri, kommersiella och andra byggnader. Dessa transmittrar kan användas för att övervaka CO 2 -nivåer, lufttemperatur och luftfuktighet i: olika industrianläggningar renrum laboratorier maskinrum kontor kommersiella byggnader flygplatser stationer bibliotek och arenor Tillval Beställningskoder CO 2, RH+T, Modbus, ppm 3000, 5000, 10000ppm 1

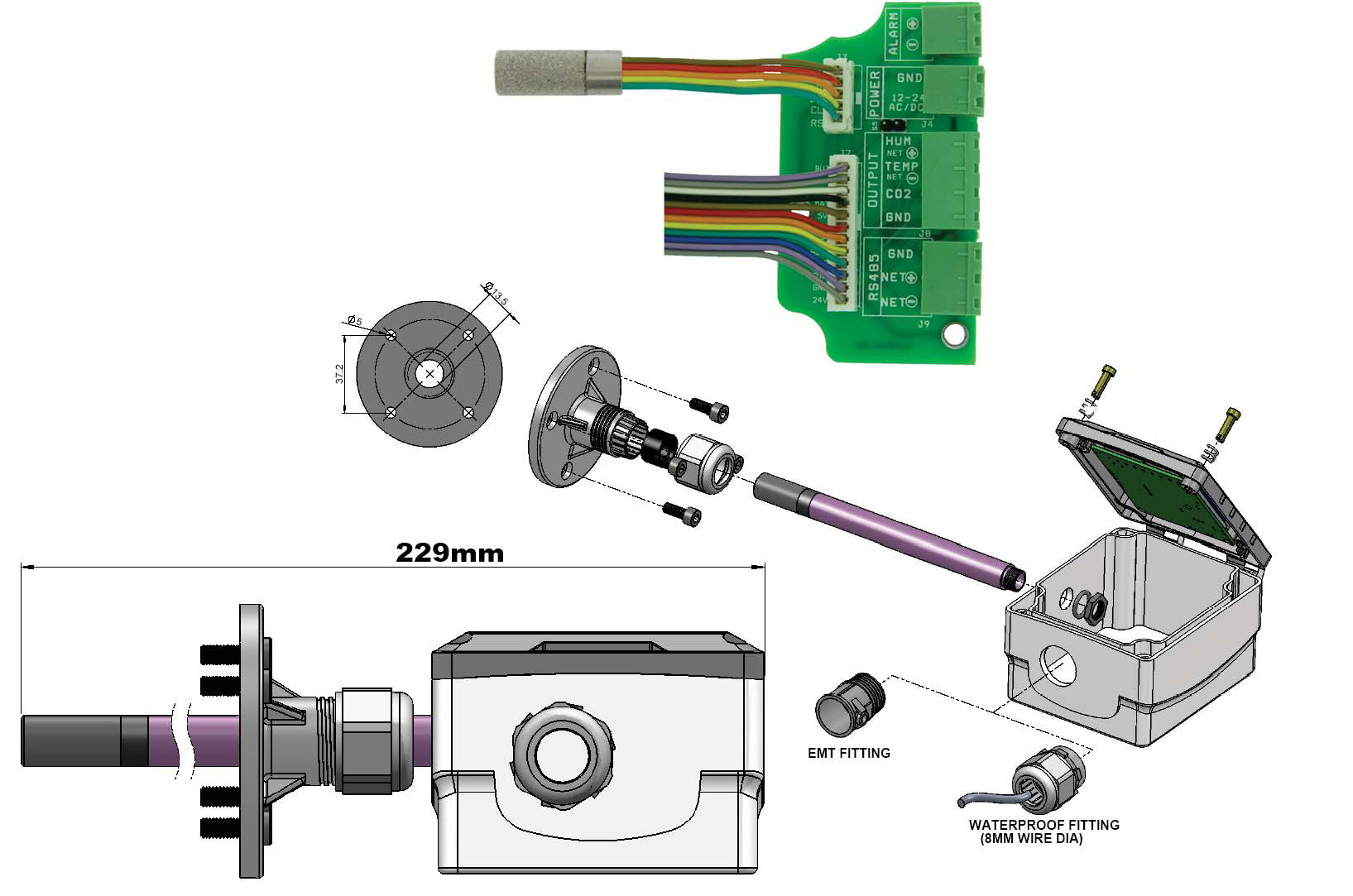

2 Dimensioner Externt larm Vid anslutning till transmitteer ljuder och blinkar detta externa larm med en röd lampa när CO 2 -nivåerna blir DÅLIGA. Man kan ställa in larmgränser i menyn med hjälp av RS485. Det finns två larmgränser: 1. Larm för bra luft: Larmutgången aktiveras för LARM PÅ i inställt antal sekunder och sedan stängas av för LARM AV efter inställt antal sekunder, och stängas av vid på-av-på-av. 2. Larm för dålig luft: Larmutgången slås på och och fortsätter vara på. LARM PÅ kan ställas in i registret 162 LARM AV kan ställas in i registret 163 Larmgräns för bra luft kan ställas in i registret 165 Larmgräns för dålig luft kan ställas in i registret 166 2

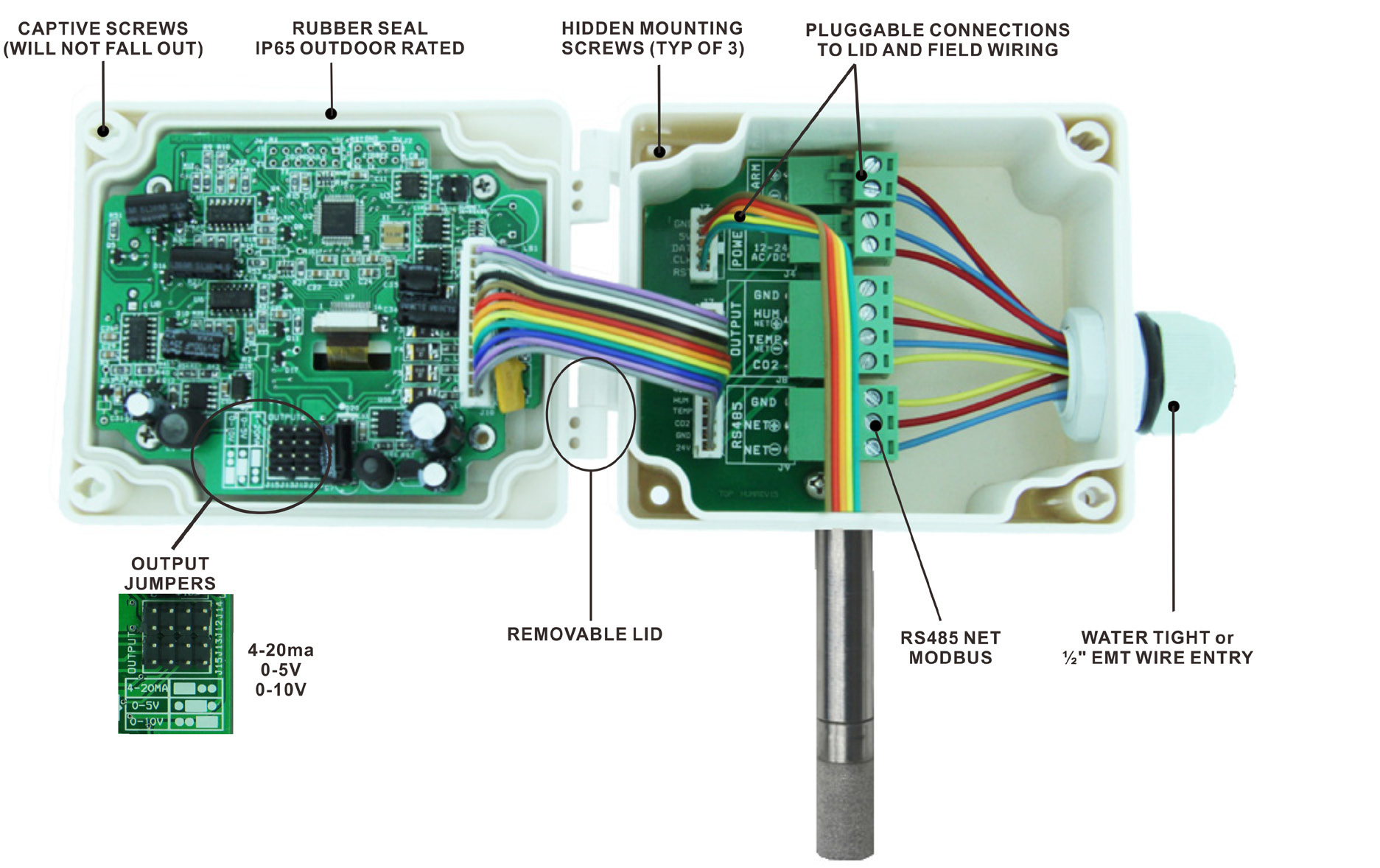

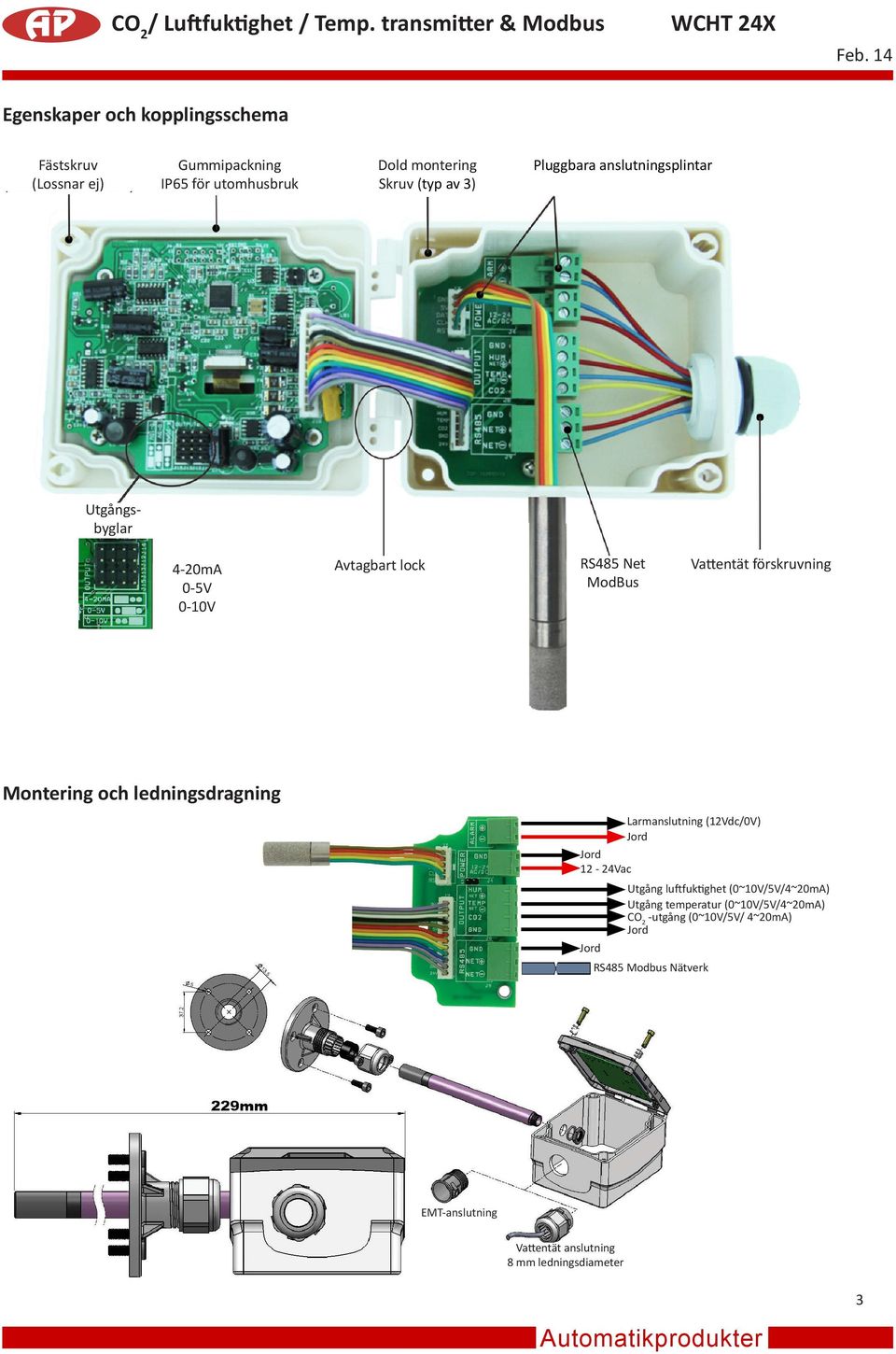

3 CO2 Egenskaper och kopplingsschema Fästskruv (Lossnar ej) Gummipackning IP65 för utomhusbruk Dold montering Skruv (typ av 3) Pluggbara anslutningsplintar Utgångsbyglar 4-20mA 0-5V 0-10V Avtagbart lock RS485 Net ModBus Vattentät förskruvning Montering och ledningsdragning Larmanslutning (12Vdc/0V) Jord Jord 12-24Vac Utgång luftfuktighet (0~10V/5V/4~20mA) Utgång temperatur (0~10V/5V/4~20mA) CO2 -utgång (0~10V/5V/ 4~20mA) Jord Jord RS485 Modbus Nätverk EMT-anslutning Vattentät anslutning 8 mm ledningsdiameter 3

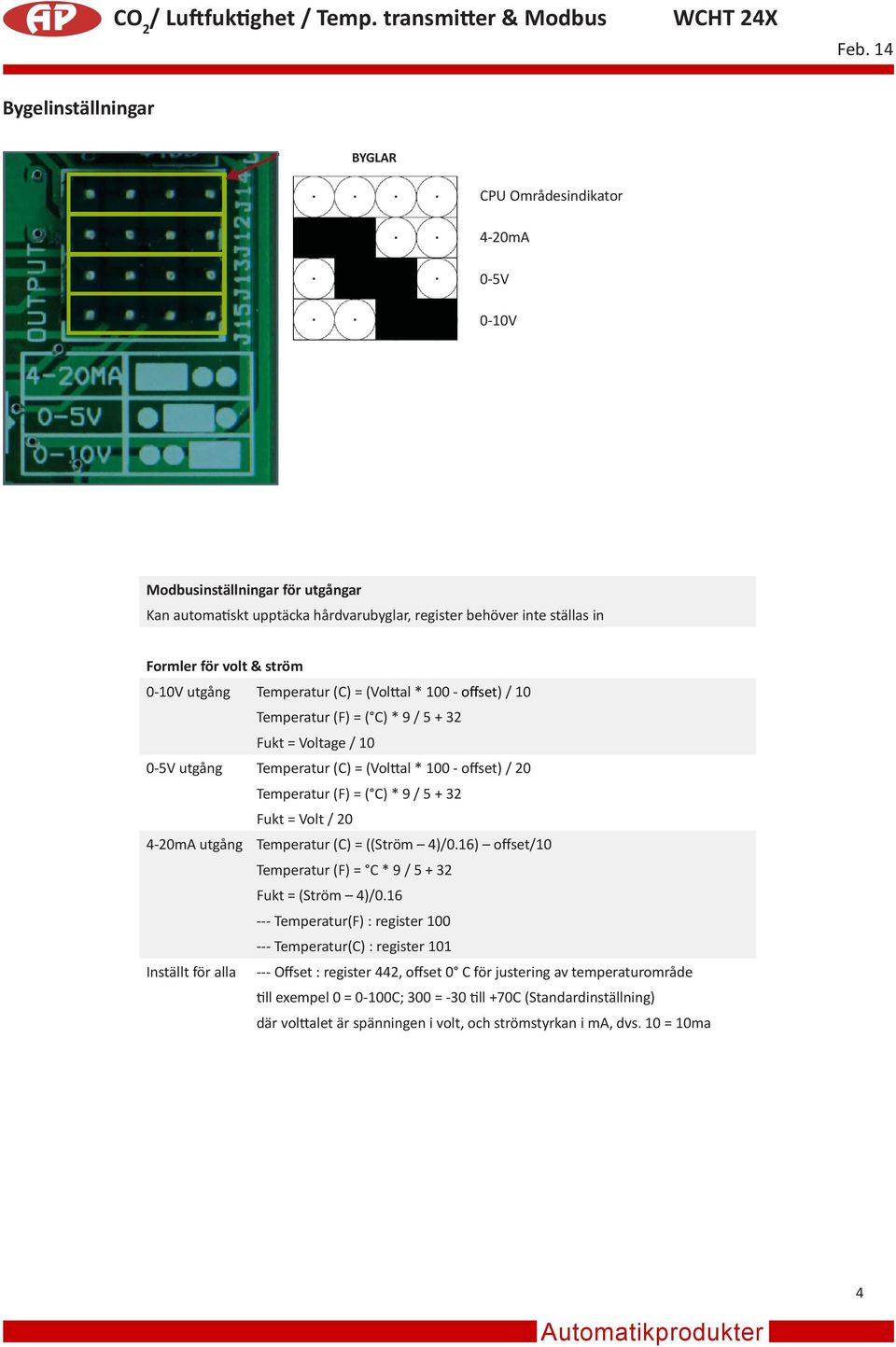

4 Bygelinställningar BYGLAR CPU Områdesindikator 4-20mA 0-5V 0-10V Modbusinställningar för utgångar Kan automatiskt upptäcka hårdvarubyglar, register behöver inte ställas in Formler för volt & ström 0-10V utgång Temperatur (C) = (Volttal * offset) / 10 Temperatur (F) = ( C) * 9 / Fukt = Voltage / V utgång Temperatur (C) = (Volttal * offset) / 20 Temperatur (F) = ( C) * 9 / Fukt = Volt / mA utgång Temperatur (C) = ((Ström 4)/0.16) offset/10 Temperatur (F) = C * 9 / Fukt = (Ström 4)/ Temperatur(F) : register Temperatur(C) : register 101 Inställt för alla - Offset : register 442, offset 0 C för justering av temperaturområde till exempel 0 = 0-100C; 300 = -30 till +70C (Standardinställning) där volttalet är spänningen i volt, och strömstyrkan i ma, dvs. 10 = 10ma 4

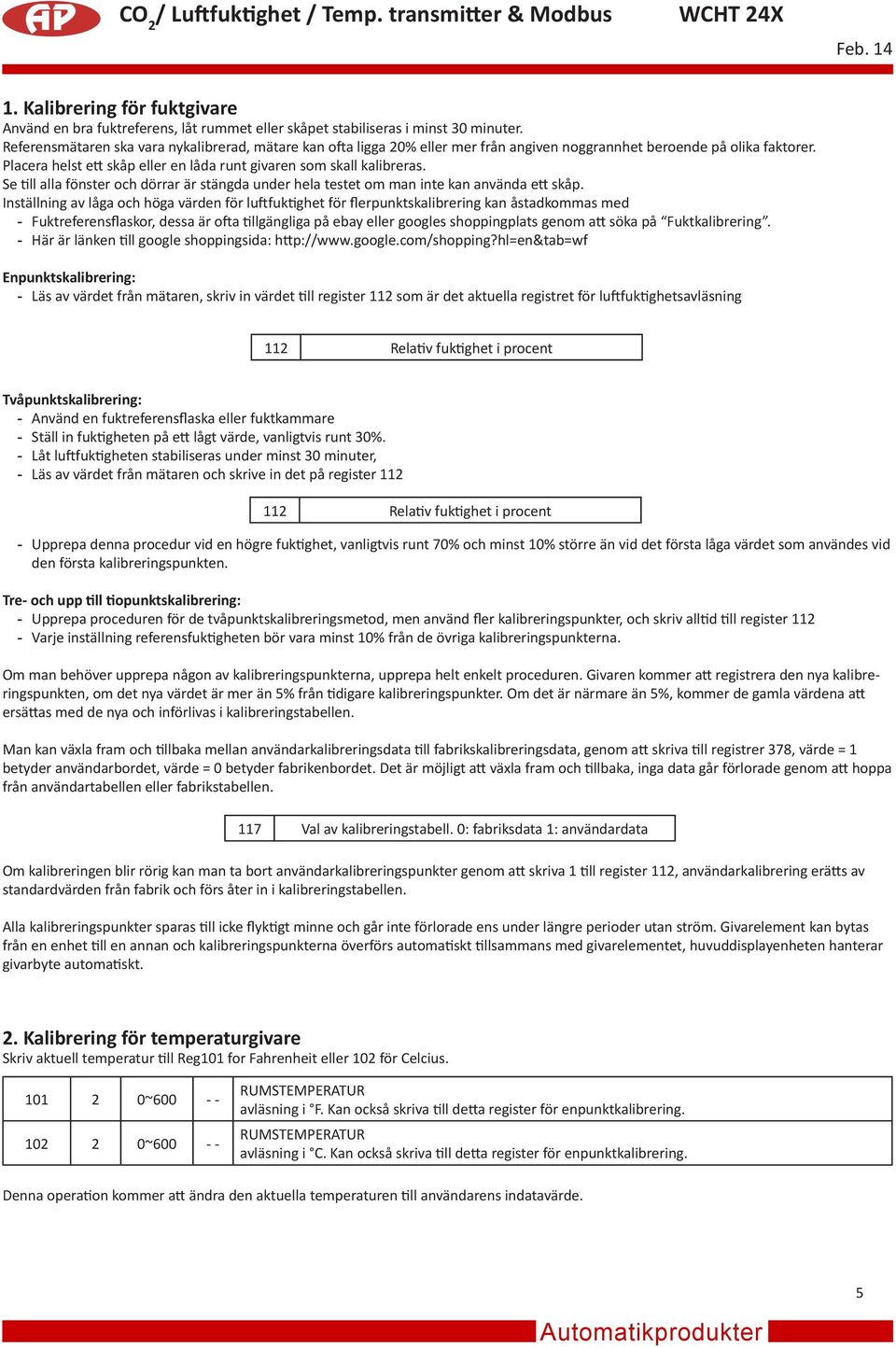

5 1. Kalibrering för fuktgivare Använd en bra fuktreferens, låt rummet eller skåpet stabiliseras i minst 30 minuter. Referensmätaren ska vara nykalibrerad, mätare kan ofta ligga 20% eller mer från angiven noggrannhet beroende på olika faktorer. Placera helst ett skåp eller en låda runt givaren som skall kalibreras. Se till alla fönster och dörrar är stängda under hela testet om man inte kan använda ett skåp. Inställning av låga och höga värden för luftfuktighet för flerpunktskalibrering kan åstadkommas med Fuktreferensflaskor, dessa är ofta tillgängliga på ebay eller googles shoppingplats genom att söka på Fuktkalibrering. Här är länken till google shoppingsida: Enpunktskalibrering: Läs av värdet från mätaren, skriv in värdet till register 112 som är det aktuella registret för luftfuktighetsavläsning 112 Relativ fuktighet i procent Tvåpunktskalibrering: Använd en fuktreferensflaska eller fuktkammare Ställ in fuktigheten på ett lågt värde, vanligtvis runt 30%. Låt luftfuktigheten stabiliseras under minst 30 minuter, Läs av värdet från mätaren och skrive in det på register Relativ fuktighet i procent Upprepa denna procedur vid en högre fuktighet, vanligtvis runt 70% och minst 10% större än vid det första låga värdet som användes vid den första kalibreringspunkten. Tre- och upp till tiopunktskalibrering: Upprepa proceduren för de tvåpunktskalibreringsmetod, men använd fler kalibreringspunkter, och skriv alltid till register 112 Varje inställning referensfuktigheten bör vara minst 10% från de övriga kalibreringspunkterna. Om man behöver upprepa någon av kalibreringspunkterna, upprepa helt enkelt proceduren. Givaren kommer att registrera den nya kalibreringspunkten, om det nya värdet är mer än 5% från tidigare kalibreringspunkter. Om det är närmare än 5%, kommer de gamla värdena att ersättas med de nya och införlivas i kalibreringstabellen. Man kan växla fram och tillbaka mellan användarkalibreringsdata till fabrikskalibreringsdata, genom att skriva till registrer 378, värde = 1 betyder användarbordet, värde = 0 betyder fabrikenbordet. Det är möjligt att växla fram och tillbaka, inga data går förlorade genom att hoppa från användartabellen eller fabrikstabellen. 117 Val av kalibreringstabell. 0: fabriksdata 1: användardata Om kalibreringen blir rörig kan man ta bort användarkalibreringspunkter genom att skriva 1 till register 112, användarkalibrering erätts av standardvärden från fabrik och förs åter in i kalibreringstabellen. Alla kalibreringspunkter sparas till icke flyktigt minne och går inte förlorade ens under längre perioder utan ström. Givarelement kan bytas från en enhet till en annan och kalibreringspunkterna överförs automatiskt tillsammans med givarelementet, huvuddisplayenheten hanterar givarbyte automatiskt. 2. Kalibrering för temperaturgivare Skriv aktuell temperatur till Reg101 for Fahrenheit eller 102 för Celcius ~ ~ RUMSTEMPERATUR avläsning i F. Kan också skriva till detta register för enpunktkalibrering. RUMSTEMPERATUR avläsning i C. Kan också skriva till detta register för enpunktkalibrering. Denna operation kommer att ändra den aktuella temperaturen till användarens indatavärde. 5

6 3. Temperature Current Output Calibration 4-20mA 367 Kalibrera temperaturutgång i 4-20mA-läge 369 Utgång för fabrikskalibrering av ström 141 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 0-10% ) 142 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 10% - 20% ) 143 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 20% - 30% ) 144 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 30% - 40% ) 145 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 40% - 50% ) 146 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 50% - 60% ) 147 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 60% - 70% ) 148 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 70%- 80% ) 149 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 80% - 90%) 150 Temperaturutgång för strömkalibrering med justerat offsetvärde ( 90% - 100%) Användaren kan också kalibrera varje 10%-ig utgång genom att manuellt ändra reg141 to reg Humidity Current Output Calibration 4-20mA 151 Fuktutgång för strömkalibrering med justerat offsetvärde ( 0-10% ) 152 Fuktutgång för strömkalibrering med justerat offsetvärde ( 10% - 20% ) 153 Fuktutgång för strömkalibrering med justerat offsetvärde ( 20% - 30% ) 154 Fuktutgång för strömkalibrering med justerat offsetvärde ( 30% - 40% ) 155 Fuktutgång för strömkalibrering med justerat offsetvärde ( 40% - 50% ) 156 Fuktutgång för strömkalibrering med justerat offsetvärde ( 50% - 60% ) 157 Fuktutgång för strömkalibrering med justerat offsetvärde ( 60% - 70% ) 158 Fuktutgång för strömkalibrering med justerat offsetvärde ( 70%- 80% ) 159 Fuktutgång för strömkalibrering med justerat offsetvärde ( 80% - 90%) 160 Fuktutgång för strömkalibrering med justerat offsetvärde ( 90% - 100%) Användaren kan också kalibrera varje 10%-ig utgång genom att manuellt ändra reg151 to reg CO 2 Current Output Calibration 4-20mA 161 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 0-10% ) 162 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 10% - 20% ) 163 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 20% - 30% ) 164 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 30% - 40% ) 165 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 40% - 50% ) 166 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 50% - 60% ) 167 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 60% - 70% ) 168 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 70%- 80% ) 169 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 80% - 90%) 170 CO 2 -utgång för strömkalibrering med justerat offsetvärde ( 90% - 100%) Användaren kan också kalibrera varje 10%-ig utgång genom att manuellt ändra reg161 manuellt till reg170 6

7 6. Relativa register för kalibrering 370 Auto/Manuell utgångskalibreringsinställning 0 : standardvärde 1 : användarmanual. bit 0 :temperatur bit1 :fuktighet 371 Ingångsvärde för manuell temperaturutgång, relativt register Ingångsvärde för manuell fuktutgång, relativt register Fabriksstandard är 1. Utgångsområde för temperaturtransducer, 1=0-10V, 2=0-5V, 3=4-20mA 187 Fabriksstandard är 1. Utgångsområde för fukttransducer, 1=0-10V, 2=0-5V, 3=4-20mA reg370: detta register tillåter användaren att ställa in sitt eget utgångsvärde för temperatur och fuktighet bit 0: aktiverar manuell temperaturutgång/inaktiverar, 0=inaktiverar 1=aktiverar bit 1: aktiverar manuell fuktutgång/inaktiverar, 0=inaktiverar 1=aktiverar Reg371: Ingångsvärde för manuell temperaturutgång, t.ex. rerlativt register 370, om utgångstypen är inställd på 0-10V (reg186 är satt till 1), bit0 på reg370 är inställt på manuellt läge (reg371 är satt på 1), om 100 skrivs till reg371, aktuell temperaturutgång kommer att vara 1V, om 200, utgången kommer att vara 2V, denna funktuion gör det möjligt för användaren att testa hårdvaran eller lättare skapa sin egen spänning/ ström Reg372: samma som reg371, men den är för manuell fuktutgång. Reg186 & Reg187: se ovannämnda förklaringar 7. Temperatur Offsetinställningar 173 Temperaturinställning offset, beroende på givarområde Firmware 340 under: 0-10V är C Firmware 341 över: 0-10V är C Lägg till register 442, kunden kan ställa in temperaturområdet offset, standardområde är C: Exempel: Om register 442 är inställt på 300, blir aktuellt utgångsområde C Om register 442 är inställt på 100, blir aktuellt utgångsområde C 0-10V utgång: Temperatur (C) = (Volt * offset) / 10 Temperatur (F) = (Volt * 100 offset*9/5) / 10 Luftfuktighet = Spänning / V utgång: Temperatur (C) = (Volt * offset) / 20 Temperatur (F) = (Volt * 100 offset*9/5) / 20 Luftfuktighet = Spänning / mA utgång: Temperatur (C) = ((Ström 0.004)/ ) offset/10 Temperatur (F) = ((Ström 0.004)/ ) offset*9/50 Luftfuktighet = (Ström 0.004)/ Temperatur (F) : register Temperatur (C) : register Offset : register 442, offset från 0 C för justering av min max område, till exempel 0 = 0-100C, 300 = -30 till +70C - Spänning i volt - Strömstyrka i A 7

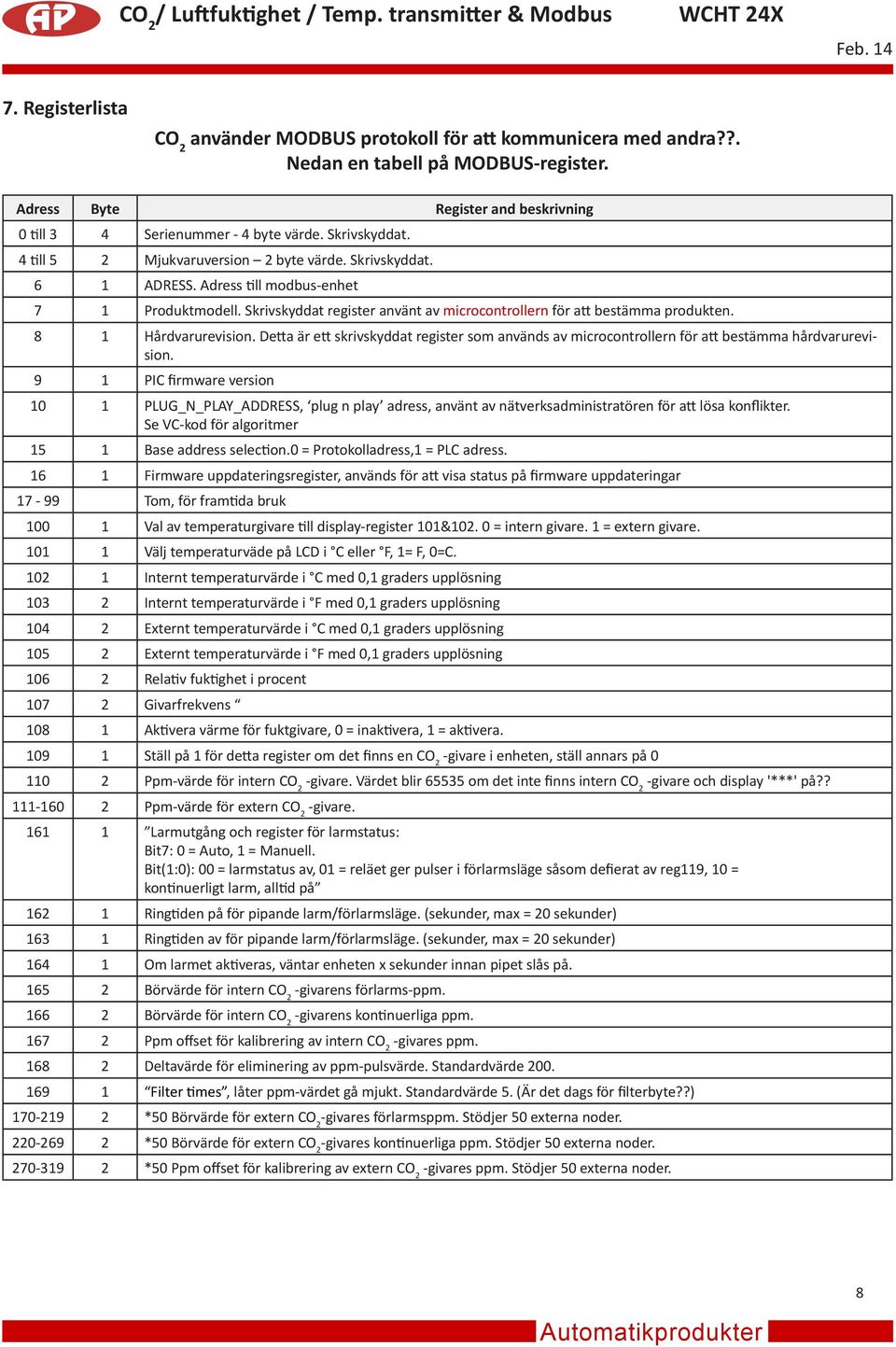

8 7. Registerlista CO 2 använder MODBUS protokoll för att kommunicera med andra??. Nedan en tabell på MODBUS-register. Adress Byte Register and beskrivning 0 till 3 4 Serienummer - 4 byte värde. Skrivskyddat. 4 till 5 2 Mjukvaruversion 2 byte värde. Skrivskyddat. 6 1 ADRESS. Adress till modbus-enhet 7 1 Produktmodell. Skrivskyddat register använt av microcontrollern för att bestämma produkten. 8 1 Hårdvarurevision. Detta är ett skrivskyddat register som används av microcontrollern för att bestämma hårdvarurevision. 9 1 PIC firmware version 10 1 PLUG_N_PLAY_ADDRESS, plug n play adress, använt av nätverksadministratören för att lösa konflikter. Se VC-kod för algoritmer 15 1 Base address selection.0 = Protokolladress,1 = PLC adress Firmware uppdateringsregister, används för att visa status på firmware uppdateringar Tom, för framtida bruk Val av temperaturgivare till display-register 101& = intern givare. 1 = extern givare Välj temperaturväde på LCD i C eller F, 1= F, 0=C Internt temperaturvärde i C med 0,1 graders upplösning Internt temperaturvärde i F med 0,1 graders upplösning Externt temperaturvärde i C med 0,1 graders upplösning Externt temperaturvärde i F med 0,1 graders upplösning Relativ fuktighet i procent Givarfrekvens on time Aktivera värme för fuktgivare, 0 = inaktivera, 1 = aktivera Ställ på 1 för detta register om det finns en CO 2 -givare i enheten, ställ annars på Ppm-värde för intern CO 2 Värdet blir om det inte finns intern CO 2 -givare och display '***' på?? Ppm-värde för extern CO Larmutgång och register för larmstatus: Bit7: 0 = Auto, 1 = Manuell. Bit(1:0): 00 = larmstatus av, 01 = reläet ger pulser i förlarmsläge såsom defierat av reg119, 10 = kontinuerligt larm, alltid på Ringtiden på för pipande larm/förlarmsläge. (sekunder, max = 20 sekunder) Ringtiden av för pipande larm/förlarmsläge. (sekunder, max = 20 sekunder) Om larmet aktiveras, väntar enheten x sekunder innan pipet slås på Börvärde för intern CO 2 -givarens förlarms-ppm Börvärde för intern CO 2 -givarens kontinuerliga ppm Ppm offset för kalibrering av intern CO 2 -givares ppm Deltavärde för eliminering av ppm-pulsvärde. Standardvärde Filter times, låter ppm-värdet gå mjukt. Standardvärde 5. (Är det dags för filterbyte??) *50 Börvärde för extern CO 2 -givares förlarmsppm. Stödjer 50 externa noder *50 Börvärde för extern CO 2 -givares kontinuerliga ppm. Stödjer 50 externa noder *50 Ppm offset för kalibrering av extern CO 2 -givares ppm. Stödjer 50 externa noder. 8

9 Adress Byte Register and beskrivning Analog utgång auto eller manuell. Bit0 för temperatur, 0 = auto, betyder utgångsvärdet enligt temperaturvärdet från givare; 1 = manuell, betyder utgångsvärdet enligt värdet inställt i manuellt utgångsvärde för temperatur (register 321). Bit1 för fukt, 0 = auto, betyder utgångsvärdet enligt fuktvärdet från givare; 1 = manuellt, betyder utgångsvärdet enligt värdet inställt i manuellt utgångsvärde för fukt (register 322). Bit2 för CO 2, 0 = auto, betyder utgångsvärdet enligt CO 2 -värdet från givare; 1 = manuellt, betyder utgångsvärdet enligt värdet inställt i manuellt utgångsvärde för CO 2 (register 323) Manuellt utgångsvärde för temperatur Manuellt utgångsvärde för fukt Manuellt utgångsvärde för CO Den lägsta graden av temperaturområdet som motsvarar temperaturutgången (0-5V,0-10V,4-20mA) Den högsta graden av temperaturområdet som motsvarar temperaturutgången (0-5V,0-10V,4-20mA) Lägsta procent av fuktighetområdet som motsvarar fuktutgången (0-5V,0-10V,4-20mA) Högsta procent av fuktighetområdet som motsvarar fuktutgången (0-5V,0-10V,4-20mA) Lägsta ppm av CO 2 -område som motsvarar CO 2 -utgången (0-5V,0-10V,4-20mA) Högsta ppm av CO 2 -område som motsvarar CO 2 -utgången (0-5V,0-10V,4-20mA) INFO_BYTE, TBD RS485 Baudrate, 0 = 9600, 1 = Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 0-10% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 10% - 20% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 20% - 30% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 30% - 40% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 40% - 50% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 50% - 60% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 60% - 70% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 70%- 80% ) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 80% - 90%) Temperaturutgång - offsetvärde för strömkalibreringsvärde ( 90% - 100%) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 0-10% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 10% - 20% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 20% - 30% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 30% - 40% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 40% - 50% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 50% - 60% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 60% - 70% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 70% - 80% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 80%- 90% ) Luftfuktighetsutgång - offsetvärde för strömkalibreringsvärde ( 90% - 100%) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 0-10% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 10% - 20% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 20% - 30% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 30% - 40% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 40% - 50% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 50% - 60% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 60% - 70% ) 9

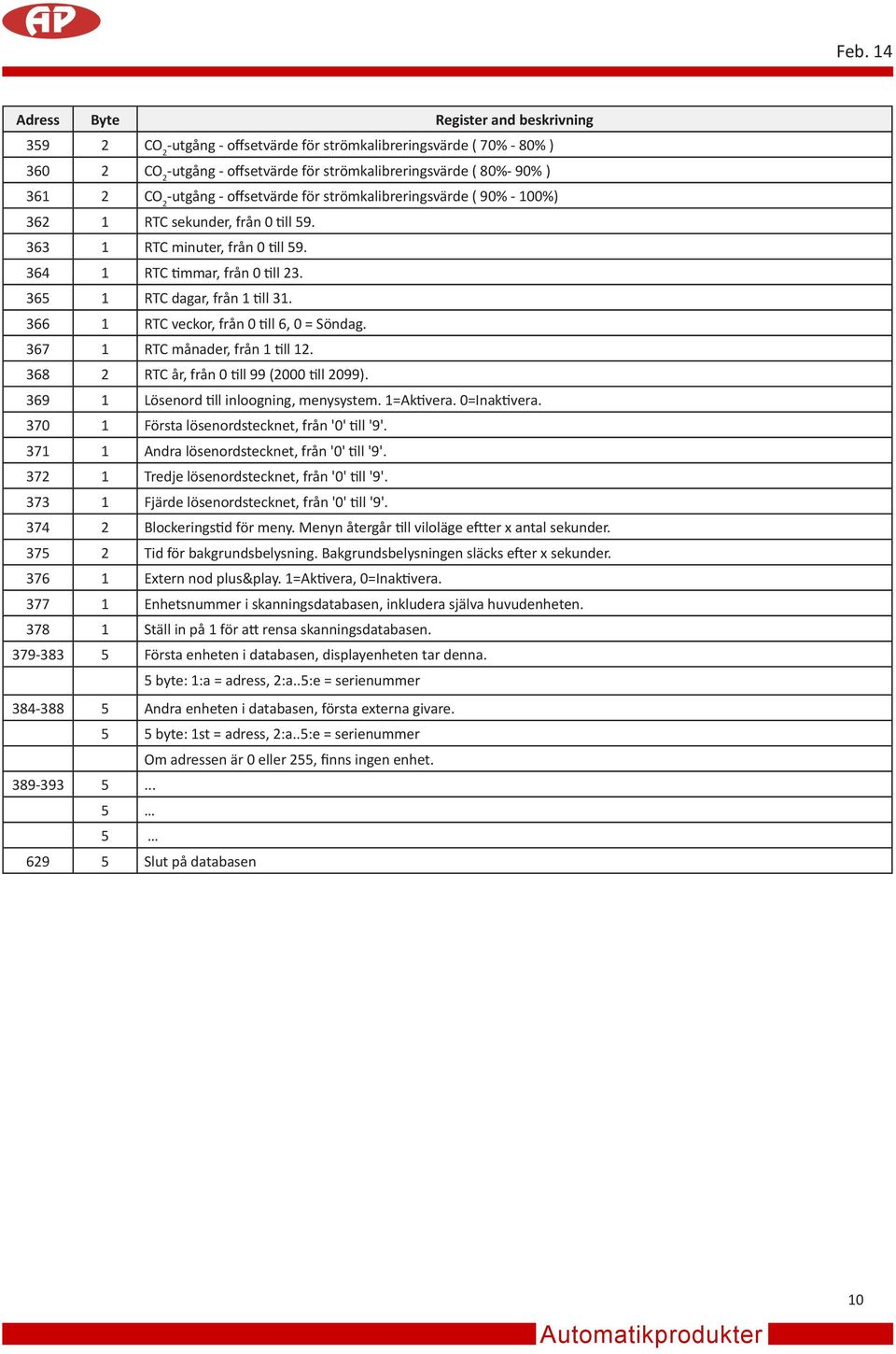

10 Adress Byte Register and beskrivning CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 70% - 80% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 80%- 90% ) CO 2 -utgång - offsetvärde för strömkalibreringsvärde ( 90% - 100%) RTC sekunder, från 0 till RTC minuter, från 0 till RTC timmar, från 0 till RTC dagar, från 1 till RTC veckor, från 0 till 6, 0 = Söndag RTC månader, från 1 till RTC år, från 0 till 99 (2000 till 2099) Lösenord till inloogning, menysystem. 1=Aktivera. 0=Inaktivera Första lösenordstecknet, från '0' till '9' Andra lösenordstecknet, från '0' till '9' Tredje lösenordstecknet, från '0' till '9' Fjärde lösenordstecknet, från '0' till '9' Blockeringstid för meny. Menyn återgår till viloläge eftter x antal sekunder Tid för bakgrundsbelysning. Bakgrundsbelysningen släcks efter x sekunder Extern nod plus&play. 1=Aktivera, 0=Inaktivera Enhetsnummer i skanningsdatabasen, inkludera själva huvudenheten Ställ in på 1 för att rensa skanningsdatabasen Första enheten i databasen, displayenheten tar denna. 5 byte: 1:a = adress, 2:a..5:e = serienummer Andra enheten i databasen, första externa givare. 5 5 byte: 1st = adress, 2:a..5:e = serienummer Om adressen är 0 eller 255, finns ingen enhet Slut på databasen 10

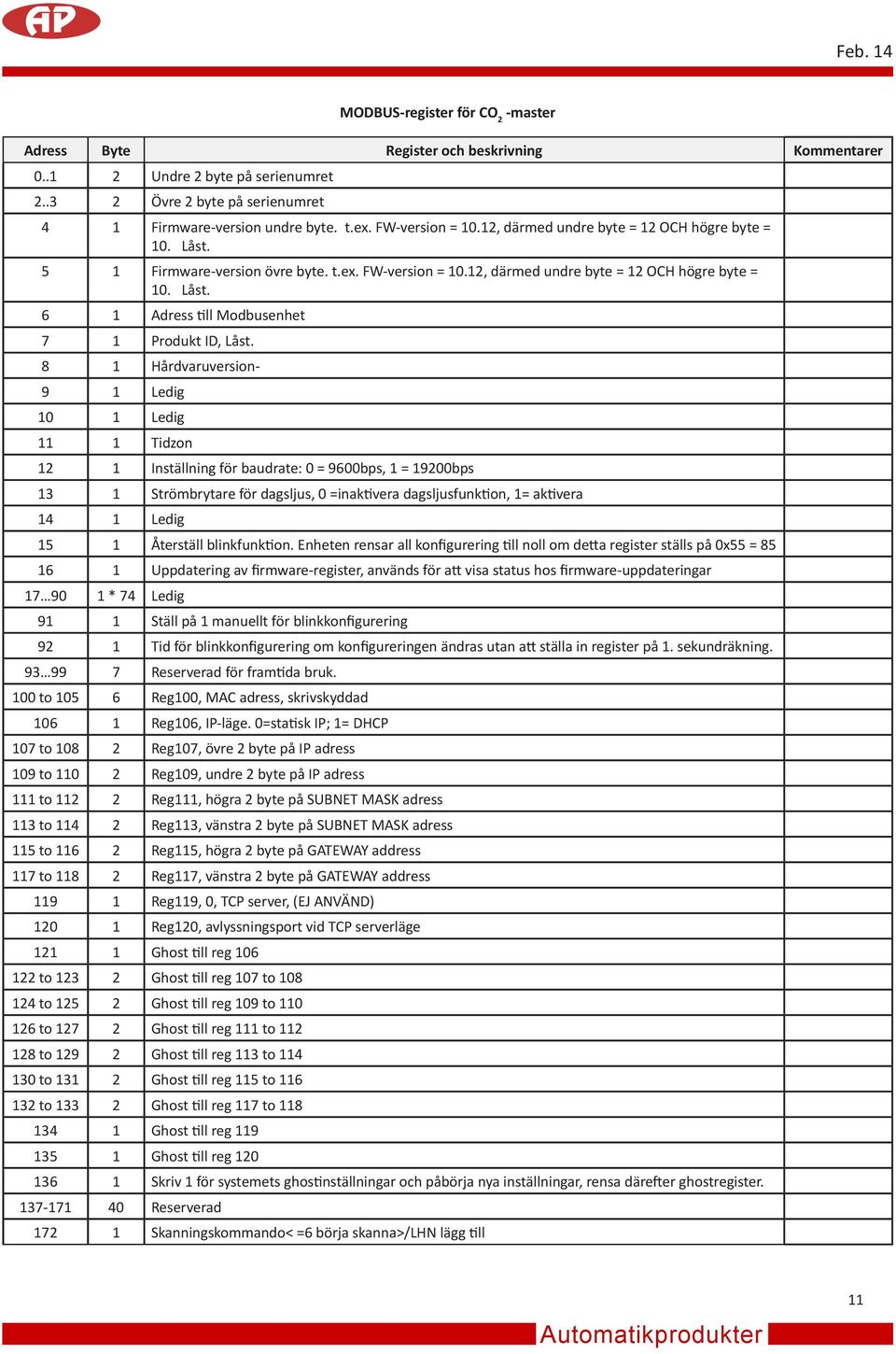

11 Adress Byte Register och beskrivning Kommentarer Undre 2 byte på serienumret Övre 2 byte på serienumret 4 1 Firmware-version undre byte. t.ex. FW-version = 10.12, därmed undre byte = 12 OCH högre byte = 10. Låst. 5 1 Firmware-version övre byte. t.ex. FW-version = 10.12, därmed undre byte = 12 OCH högre byte = 10. Låst. 6 1 Adress till Modbusenhet 7 1 Produkt ID, Låst. 8 1 Hårdvaruversion- 9 1 Ledig 10 1 Ledig 11 1 Tidzon 12 1 Inställning för baudrate: 0 = 9600bps, 1 = 19200bps 13 1 Strömbrytare för dagsljus, 0 =inaktivera dagsljusfunktion, 1= aktivera 14 1 Ledig 15 1 Återställ blinkfunktion. Enheten rensar all konfigurering till noll om detta register ställs på 0x55 = Uppdatering av firmware-register, används för att visa status hos firmware-uppdateringar * 74 Ledig 91 1 Ställ på 1 manuellt för blinkkonfigurering 92 1 Tid för blinkkonfigurering om konfigureringen ändras utan att ställa in register på 1. sekundräkning Reserverad för framtida bruk. 100 to Reg100, MAC adress, skrivskyddad Reg106, IP-läge. 0=statisk IP; 1= DHCP 107 to Reg107, övre 2 byte på IP adress 109 to Reg109, undre 2 byte på IP adress 111 to Reg111, högra 2 byte på SUBNET MASK adress 113 to Reg113, vänstra 2 byte på SUBNET MASK adress 115 to Reg115, högra 2 byte på GATEWAY address 117 to Reg117, vänstra 2 byte på GATEWAY address Reg119, 0, TCP server, (EJ ANVÄND) Reg120, avlyssningsport vid TCP serverläge Ghost till reg to Ghost till reg 107 to to Ghost till reg 109 to to Ghost till reg 111 to to Ghost till reg 113 to to Ghost till reg 115 to to Ghost till reg 117 to Ghost till reg Ghost till reg Skriv 1 för systemets ghostinställningar och påbörja nya inställningar, rensa därefter ghostregister Reserverad MODBUS-register för CO 2 -master Skanningskommando< =6 börja skanna>/lhn lägg till 11

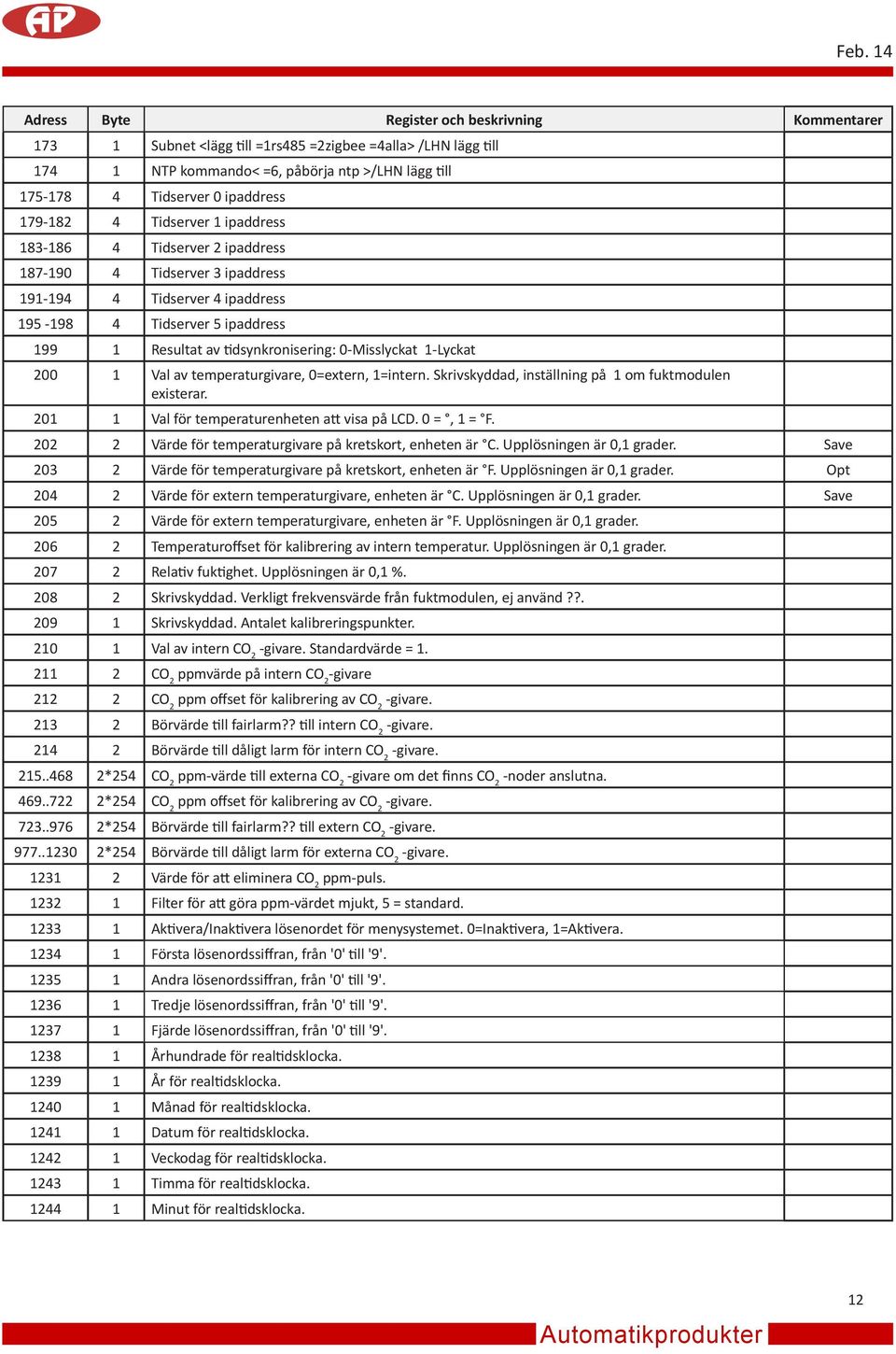

12 Adress Byte Register och beskrivning Kommentarer Subnet <lägg till =1rs485 =2zigbee =4alla> /LHN lägg till NTP kommando< =6, påbörja ntp >/LHN lägg till Tidserver 0 ipaddress Tidserver 1 ipaddress Tidserver 2 ipaddress Tidserver 3 ipaddress Tidserver 4 ipaddress Tidserver 5 ipaddress Resultat av tidsynkronisering: 0-Misslyckat 1-Lyckat Val av temperaturgivare, 0=extern, 1=intern. Skrivskyddad, inställning på 1 om fuktmodulen existerar Val för temperaturenheten att visa på LCD. 0 =, 1 = F Värde för temperaturgivare på kretskort, enheten är C. Upplösningen är 0,1 grader. Save Värde för temperaturgivare på kretskort, enheten är F. Upplösningen är 0,1 grader. Opt Värde för extern temperaturgivare, enheten är C. Upplösningen är 0,1 grader. Save Värde för extern temperaturgivare, enheten är F. Upplösningen är 0,1 grader Temperaturoffset för kalibrering av intern temperatur. Upplösningen är 0,1 grader Relativ fuktighet. Upplösningen är 0,1 % Skrivskyddad. Verkligt frekvensvärde från fuktmodulen, ej använd?? Skrivskyddad. Antalet kalibreringspunkter Val av intern CO 2 Standardvärde = CO 2 ppmvärde på intern CO 2 -givare CO 2 ppm offset för kalibrering av CO Börvärde till fairlarm?? till intern CO Börvärde till dåligt larm för intern CO *254 CO 2 ppm-värde till externa CO 2 -givare om det finns CO 2 -noder anslutna *254 CO 2 ppm offset för kalibrering av CO *254 Börvärde till fairlarm?? till extern CO *254 Börvärde till dåligt larm för externa CO Värde för att eliminera CO 2 ppm-puls Filter för att göra ppm-värdet mjukt, 5 = standard Aktivera/Inaktivera lösenordet för menysystemet. 0=Inaktivera, 1=Aktivera Första lösenordssiffran, från '0' till '9' Andra lösenordssiffran, från '0' till '9' Tredje lösenordssiffran, från '0' till '9' Fjärde lösenordssiffran, från '0' till '9' Århundrade för realtidsklocka År för realtidsklocka Månad för realtidsklocka Datum för realtidsklocka Veckodag för realtidsklocka Timma för realtidsklocka Minut för realtidsklocka. 12

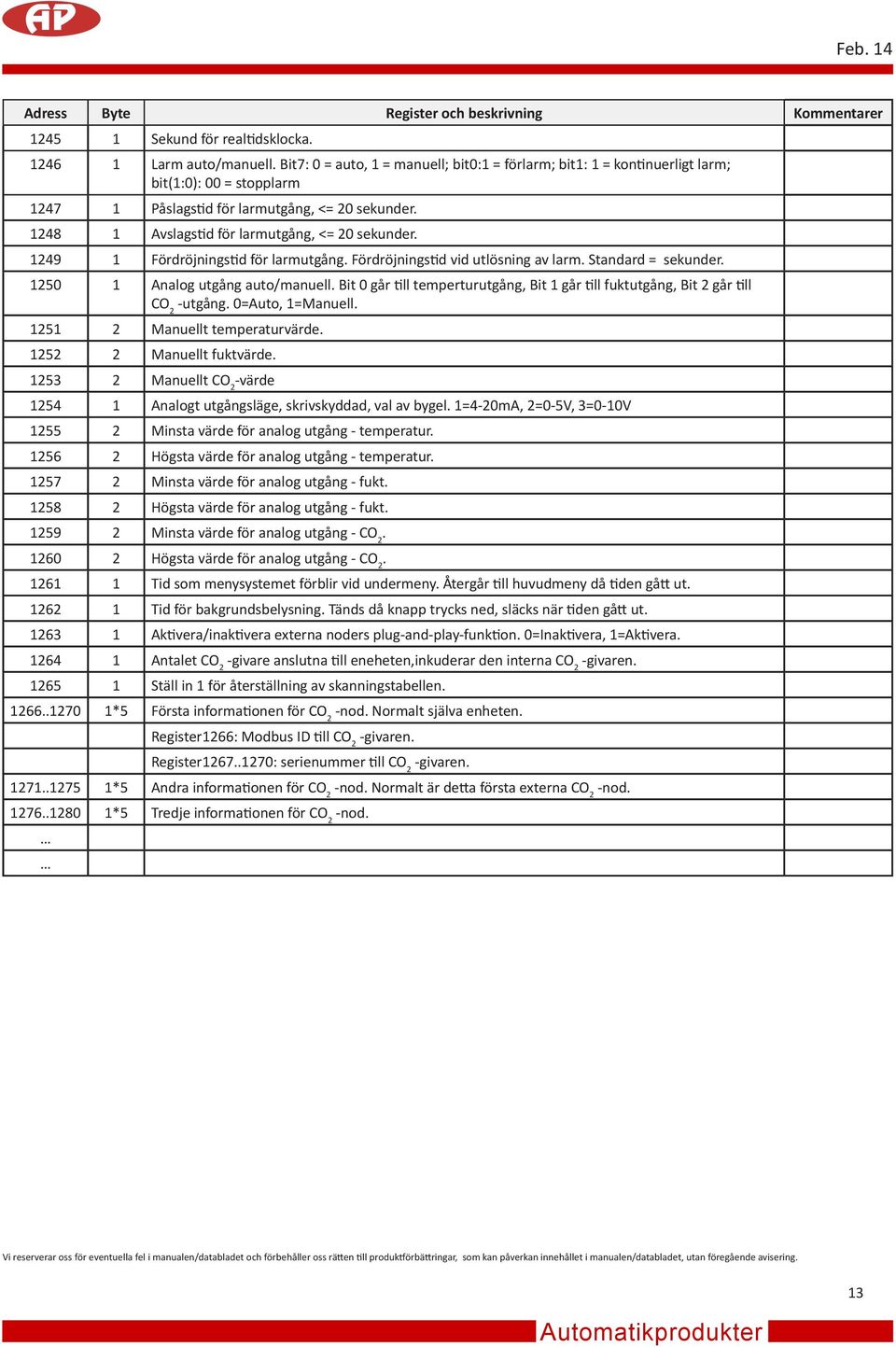

13 Adress Byte Register och beskrivning Kommentarer Sekund för realtidsklocka Larm auto/manuell. Bit7: 0 = auto, 1 = manuell; bit0:1 = förlarm; bit1: 1 = kontinuerligt larm; bit(1:0): 00 = stopplarm Påslagstid för larmutgång, <= 20 sekunder Avslagstid för larmutgång, <= 20 sekunder Fördröjningstid för larmutgång. Fördröjningstid vid utlösning av larm. Standard = sekunder Analog utgång auto/manuell. Bit 0 går till temperturutgång, Bit 1 går till fuktutgång, Bit 2 går till CO 2 -utgång. 0=Auto, 1=Manuell Manuellt temperaturvärde Manuellt fuktvärde Manuellt CO 2 -värde Analogt utgångsläge, skrivskyddad, val av bygel. 1=4-20mA, 2=0-5V, 3=0-10V Minsta värde för analog utgång - temperatur Högsta värde för analog utgång - temperatur Minsta värde för analog utgång - fukt Högsta värde för analog utgång - fukt Minsta värde för analog utgång - CO Högsta värde för analog utgång - CO Tid som menysystemet förblir vid undermeny. Återgår till huvudmeny då tiden gått ut Tid för bakgrundsbelysning. Tänds då knapp trycks ned, släcks när tiden gått ut Aktivera/inaktivera externa noders plug-and-play-funktion. 0=Inaktivera, 1=Aktivera Antalet CO 2 -givare anslutna till eneheten,inkuderar den interna CO 2 -givaren Ställ in 1 för återställning av skanningstabellen *5 Första informationen för CO 2 -nod. Normalt själva enheten. Register1266: Modbus ID till CO 2 -givaren. Register : serienummer till CO 2 -givaren *5 Andra informationen för CO 2 -nod. Normalt är detta första externa CO 2 -nod *5 Tredje informationen för CO 2 -nod. Vi reserverar oss för eventuella fel i manualen/databladet och förbehåller oss rätten till produktförbättringar, som kan påverkan innehållet i manualen/databladet, utan föregående avisering. 13
