1 Ozonproffsen Scandinavia AB VATTEN-TVÄTTAD LUFTRENARE MODELL NO.: KJG-180A BRUKSANVISNING Ozonproffsen Scandinavia AB Hemsida: ozonproffsen.se Mail: Telefon: Adress: Skiljevägen 1, Strängnäs QINGDAO FUNGLAN MILJÖ OCH SKYDD TEKNOLOGI 1

ozonproffsen.se Mail: info@ozonproffsen.

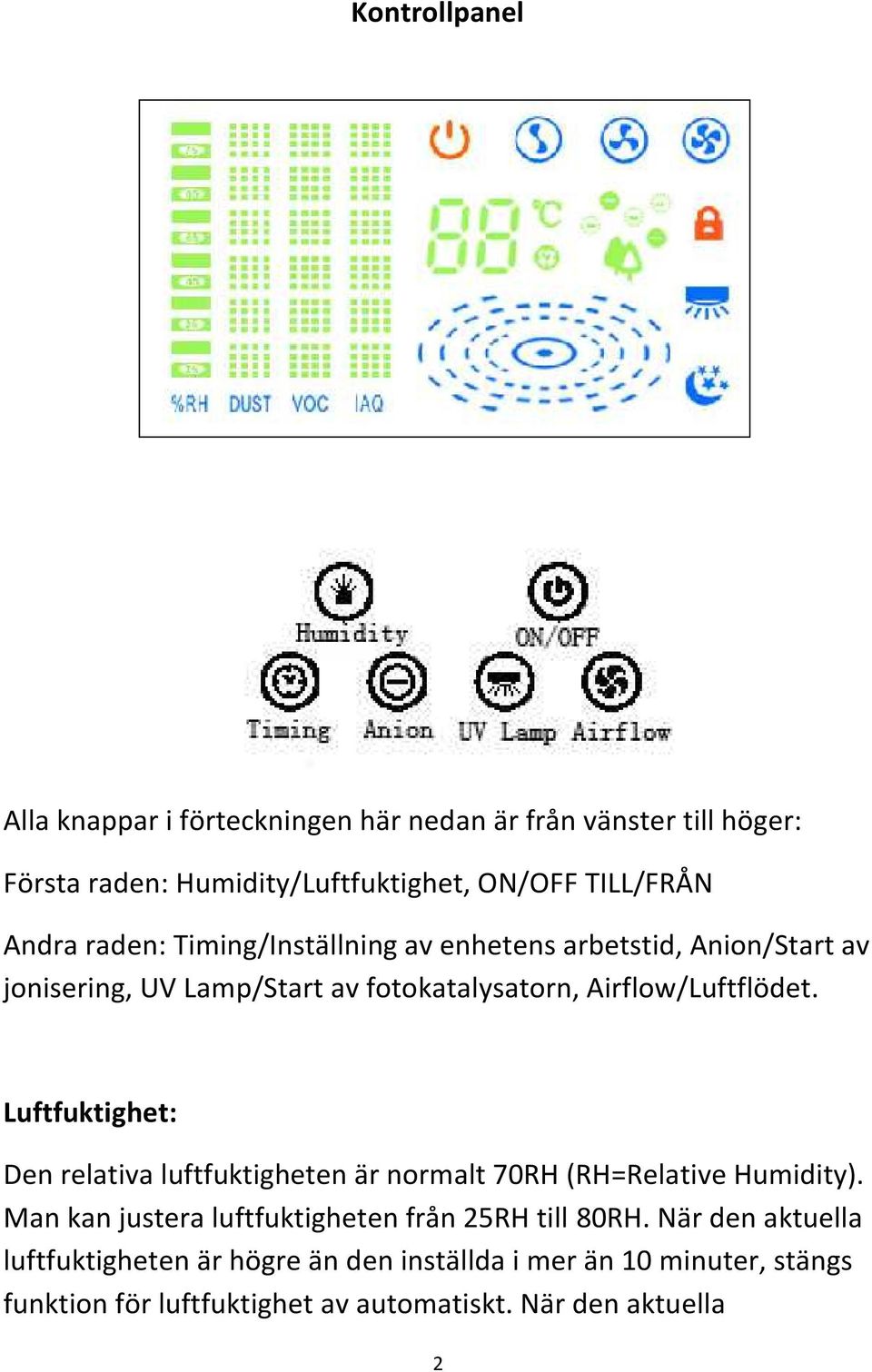

2 Kontrollpanel Alla knappar i förteckningen här nedan är från vänster till höger: Första raden: Humidity/Luftfuktighet, ON/OFF TILL/FRÅN Andra raden: Timing/Inställning av enhetens arbetstid, Anion/Start av jonisering, UV Lamp/Start av fotokatalysatorn, Airflow/Luftflödet. Luftfuktighet: Den relativa luftfuktigheten är normalt 70RH (RH=Relative Humidity). Man kan justera luftfuktigheten från 25RH till 80RH. När den aktuella luftfuktigheten är högre än den inställda i mer än 10 minuter, stängs funktion för luftfuktighet av automatiskt. När den aktuella 2

Luftfuktighet: Den relativa luftfuktigheten är normalt 70RH (RH=Relative Humidity). Man kan justera luftfuktigheten från 25RH till 80RH.

3 luftfuktigheten är 10RH lägre än den inställda, startar luftfuktaren automatiskt. TILL/FRÅN: Tryck på startknappen och maskinen startar med låg hastighet. Under tiden startar systemen för dammsensorn, sensorn för luftföroreningar och vatten-tvättsystemet börjar arbeta. Tiduret: Tiduret kan ställas in från 1 till 9 timmar. Tryck på knappen, klocksymbolen börja blinka och tiduret startar, man kan välja att stänga av maskinen ett par timmar senare. Om tiduret arbetar och man trycker på TILL/FRÅN knappen, så stoppar tiduret. Tryck åter igen på tidursknappen, klocksymbolen börjar blinka. Man kan återställa tiduret så att maskinen startar ett par timmar senare. Inställning av tiduret: tryck en gång och 1h (1tim.) tänds, tryck två gånger och 2h tänds.tryck 9 gånger och 9h tänds. Anjon: Vid tryck på denna knapp börjar symbolen blinka och joniseringen startar. UV-lampan: Då man trycker på knappen startar funktionen med fotokatalysatorn. 3

Tryck på knappen, klocksymbolen börja blinka och tiduret startar, man kan välja att stänga av maskinen ett par timmar senare.

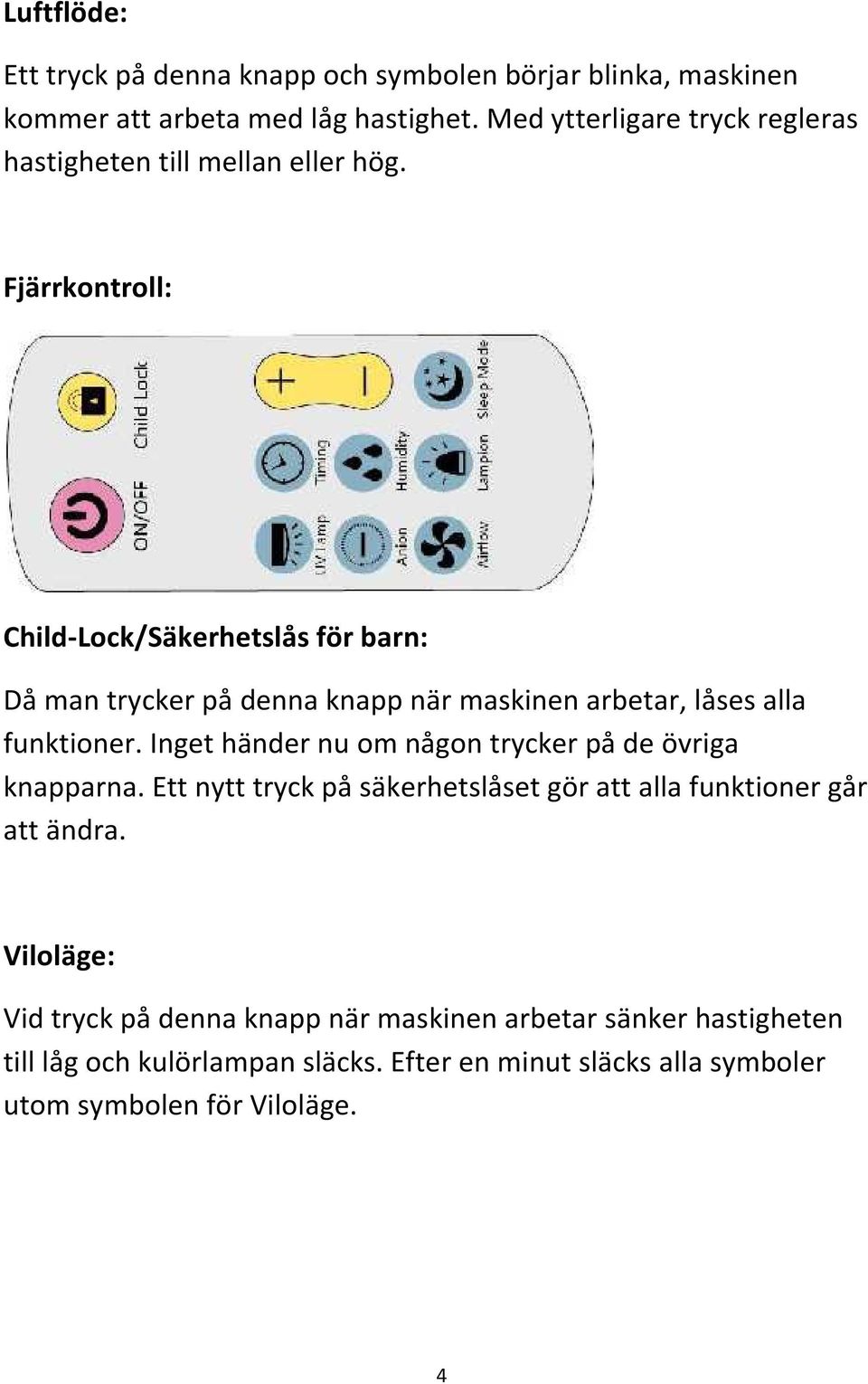

4 Luftflöde: Ett tryck på denna knapp och symbolen börjar blinka, maskinen kommer att arbeta med låg hastighet. Med ytterligare tryck regleras hastigheten till mellan eller hög. Fjärrkontroll: Child-Lock/Säkerhetslås för barn: Då man trycker på denna knapp när maskinen arbetar, låses alla funktioner. Inget händer nu om någon trycker på de övriga knapparna. Ett nytt tryck på säkerhetslåset gör att alla funktioner går att ändra. Viloläge: Vid tryck på denna knapp när maskinen arbetar sänker hastigheten till låg och kulörlampan släcks. Efter en minut släcks alla symboler utom symbolen för Viloläge. 4

Fjärrkontroll: Child-Lock/Säkerhetslås för barn: Då man trycker på denna knapp när maskinen arbetar, låses alla funktioner.

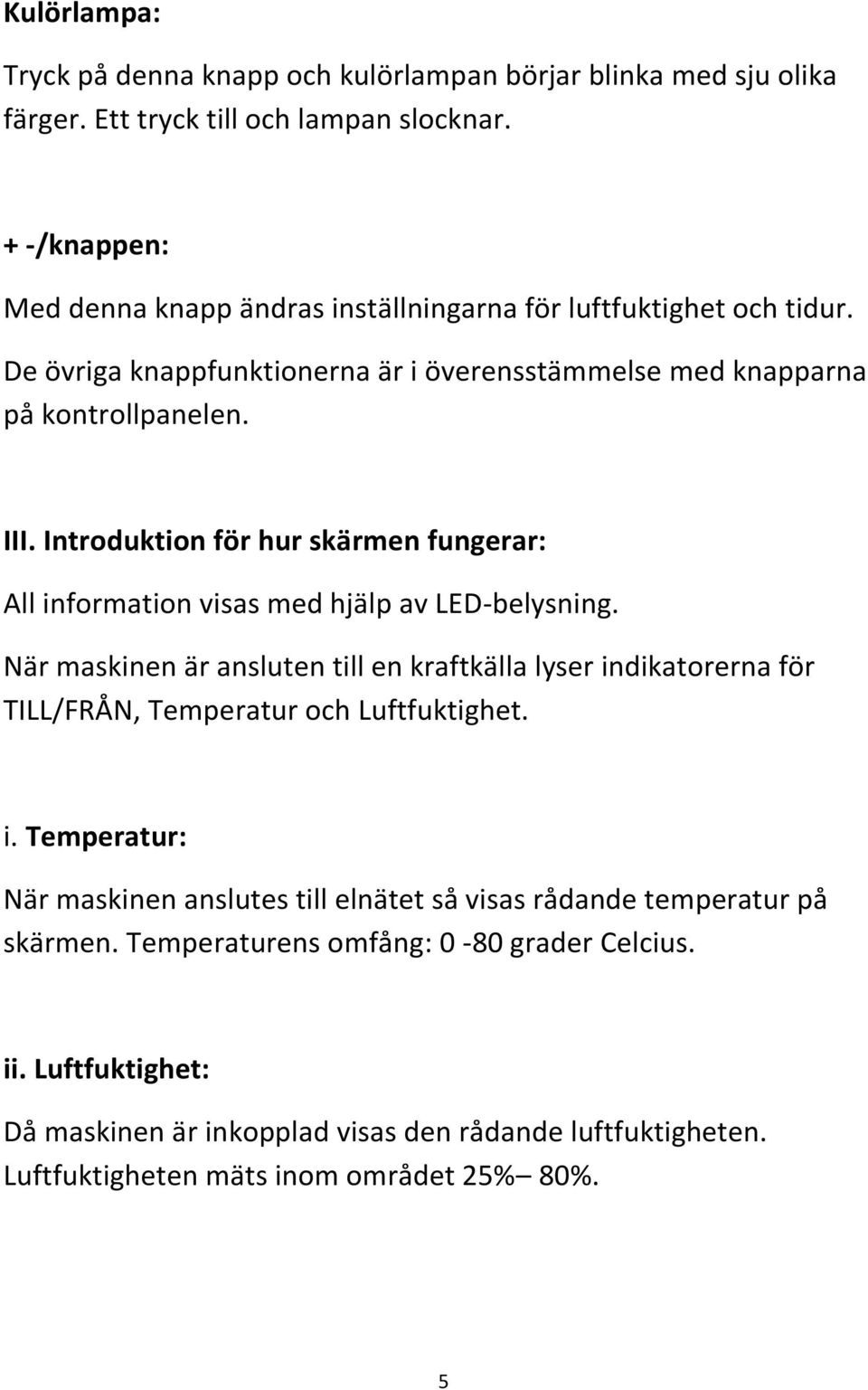

5 Kulörlampa: Tryck på denna knapp och kulörlampan börjar blinka med sju olika färger. Ett tryck till och lampan slocknar. + -/knappen: Med denna knapp ändras inställningarna för luftfuktighet och tidur. De övriga knappfunktionerna är i överensstämmelse med knapparna på kontrollpanelen. III. Introduktion för hur skärmen fungerar: All information visas med hjälp av LED-belysning. När maskinen är ansluten till en kraftkälla lyser indikatorerna för TILL/FRÅN, Temperatur och Luftfuktighet. i. Temperatur: När maskinen anslutes till elnätet så visas rådande temperatur på skärmen. Temperaturens omfång: 0-80 grader Celcius. ii. Luftfuktighet: Då maskinen är inkopplad visas den rådande luftfuktigheten. Luftfuktigheten mäts inom området 25% 80%. 5

Introduktion för hur skärmen fungerar: All information visas med hjälp av LED-belysning.

6 iii. Vattencirkulation: När maskinen arbetar cirkulerar vattnet runt. iv. Anjon: Då anjonfunktionen är igång blinkar dess symbol. v. UV: När UV-fotokatalysatorn arbetar lyser dess symbol. vi. Damm: Dammsensorn arbetar då maskinen är igång och visar rådande dammtäthet i luften, med staplar på skärmen. Ju fler staplar ju mer damm. vii. Luftförorening: Sensorn för VOC (Volatile Organic Compounds) = luftföroreningar arbetar då maskinen är tillslagen och visar rådande täthet av luftföroreningar via staplar på skärmen. Fler staplar, högre täthet av luftföroreningar. viii. Luftkvalitet: När maskinen arbetar visas luftkvaliten på skärmen via staplar, fler staplar, bättre kvalitet. Engelska/Internationella förkortningen på inomhusluftens kvalitet är IAQ=Indoor Air Quality. 6

Luftförorening: Sensorn för VOC (Volatile Organic Compounds) = luftföroreningar arbetar då maskinen är tillslagen och visar rådande täthet av luftföroreningar via staplar på skärmen.

7 IV. Installation och tillsyn Kontrollera att strömmen är frånslagen. Lyft bort hjälpvattentanken och skruva av locket, fyll på vatten i tanken. Skruva på locket och sätt tillbaka tanken på sin plats. Hjälpvattentanken till vänster och huvudmaskinen till höger. OBS: Senast 2 minuter efter att vattentanken kommit på plats måste maskinen kopplas till strömuttaget. Eljest kommer maskinen att avge vattenalarm. Dränering: Byt vatten i god tid efter att maskinen ej blivit använd under en längre period eller om vattnet har förorenats. Råd och anvisningar: i. Stäng av maskinen och koppla loss den från strömkällan. ii. Tag bort hjälpvattentanken. iii. Skruva loss och avlägsna övre delen från huvudvattentanken, luta vänstra övre delen åt höger för att kunna lossa klämmorna som håller ihop dessa två delar. Tag sedan ut vattendeflektorn och dess botten. iv. Töm ut det smutsiga vattnet och gör ren tanken. Om nödvändigt kan man använda lämpligt rengöringsmedel. v. Sätt tillbaka alla rengjorda delar på sina rätta positioner, skruva sedan fast skruven på vänster sida. vi. Maskinen behöver rengöras enligt ovan var 3:e månad. 7

Eljest kommer maskinen att avge vattenalarm. Dränering: Byt vatten i god tid efter att maskinen ej blivit använd under en längre period eller om vattnet har förorenats. Råd och anvisningar: i.

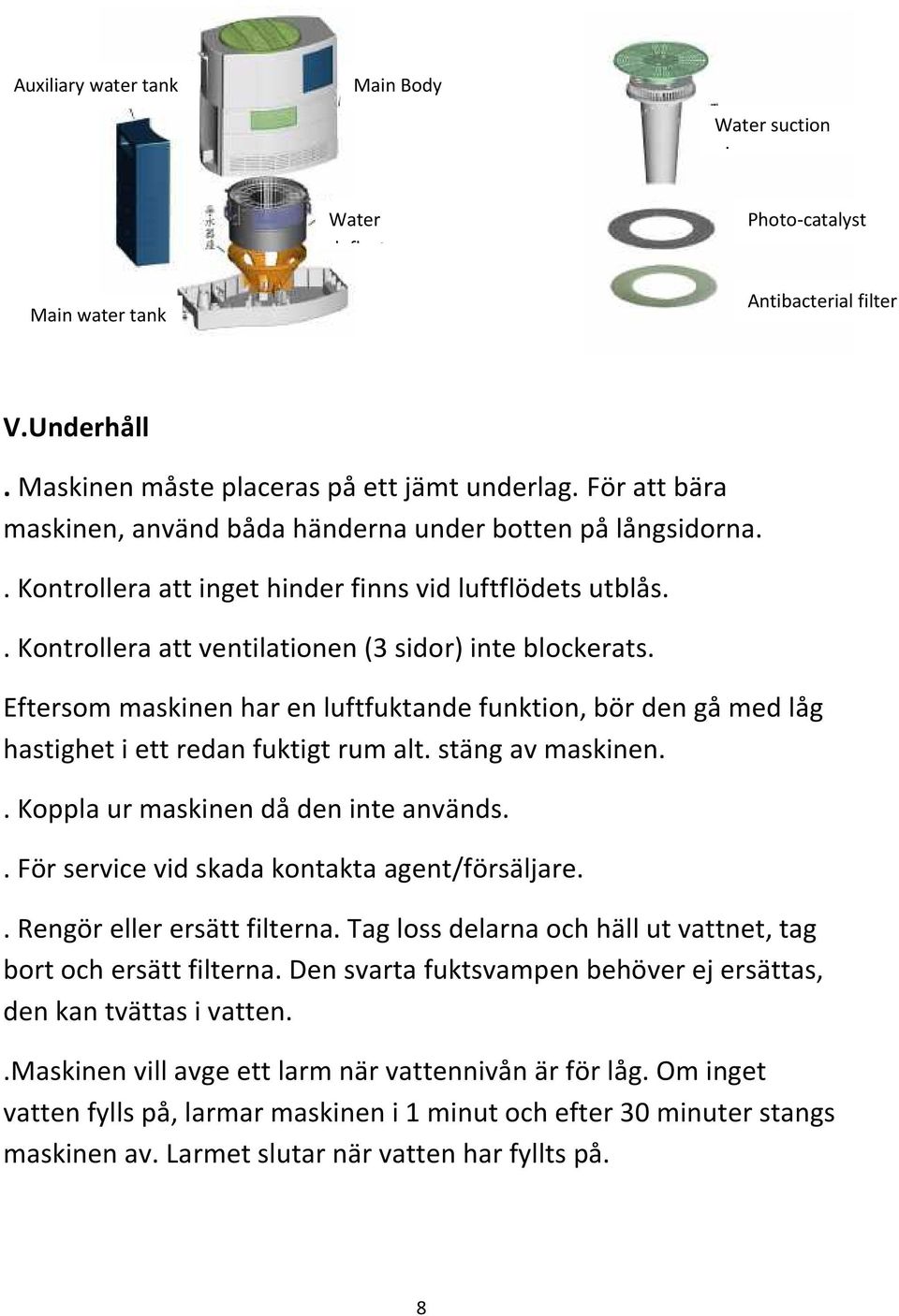

8 Auxiliary water tank Main Body Water suction pipe Water deflector Photo-catalyst filter Main water tank Antibacterial filter V.Underhåll. Maskinen måste placeras på ett jämt underlag. För att bära maskinen, använd båda händerna under botten på långsidorna.. Kontrollera att inget hinder finns vid luftflödets utblås.. Kontrollera att ventilationen (3 sidor) inte blockerats. Eftersom maskinen har en luftfuktande funktion, bör den gå med låg hastighet i ett redan fuktigt rum alt. stäng av maskinen.. Koppla ur maskinen då den inte används.. För service vid skada kontakta agent/försäljare.. Rengör eller ersätt filterna. Tag loss delarna och häll ut vattnet, tag bort och ersätt filterna. Den svarta fuktsvampen behöver ej ersättas, den kan tvättas i vatten..maskinen vill avge ett larm när vattennivån är för låg. Om inget vatten fylls på, larmar maskinen i 1 minut och efter 30 minuter stangs maskinen av. Larmet slutar när vatten har fyllts på. 8

Eftersom maskinen har en luftfuktande funktion, bör den gå med låg hastighet i ett redan fuktigt rum alt. stäng av maskinen.. Koppla ur maskinen då den inte används.

9 VI. Felsökning vid problem: Problem Möjlig orsak Lösning Alarm 1. Inget vatten Fyll på vatten 2. Låg vattennivå Fyll på vatten Fungerar ej 1. Tiduret ej på 1. Stäng tidursfunktionen 2. Luftfuktaren ej på 2. Tryck på on/off knappen 3. Ingen ström 3. Kontrollera kopplingen 4. Slarv med fjärr- 4. Kontrollera fjärrkontroll VII. Tekniska uppgifter Kontroll Produkt namn Modell Spänning Effekt Luftflöde Ljudnivå Tankvolym Storlek Luftrenare KJG-180A 220V 28W 290cbm/timme 32dB(A) 8L 440mm x 252mm x 438mm Tekniska uppgifter finns även på maskinens namnbricka. VIII. Tillbehör Huvudmaskin (1 st.) Fjärrkontroll (1st.) Bruksanvisning (1st.) 9

10 Varning: Denna utrustning är inte avsedd att användas av personer (inklusive barn) med reducerad fysisk eller mental hälsa, eller saknar erfarenhet och kunskap. Gäller ej om de har blivit undervisade eller upplärda i användandet av denna enhet av en person ansvarig för deras säkerhet. Barn måste lära sig av vuxna att inte leka med denna maskin. Om elsladden skadas skall den bytas ut av tillverkaren, agenten eller liknande kvalificerad person, för att undvika fara. Före rengöring eller underhåll måste maskinen kopplas ur från strömkällan. 10

Gäller ej om de har blivit undervisade eller upplärda i användandet av denna enhet av en person ansvarig för deras säkerhet.
