PORTABEL LUFTKONDITIONERING BRUKSANVISNING

Transkript

1 PORTABEL LUFTKONDITIONERING BRUKSANVISNING Modell: AC-210 / AC-310 Vänligen läs noggrant igenom bruksanvisningen för att säkerställa korrekt användning, underhåll och installation. Spara manualen för framtida bruk.

2 INNEHÅLL Säkerhetsföreskrifter... 1 Delar... 2 Tillbehör... 3 Introduktion till kontrollpanelen... 4 Drift... 5 Använda fjärrkontrollen... 6 Använda produkten Installation Underhåll Felsökning Tekniska specifikationer... 13

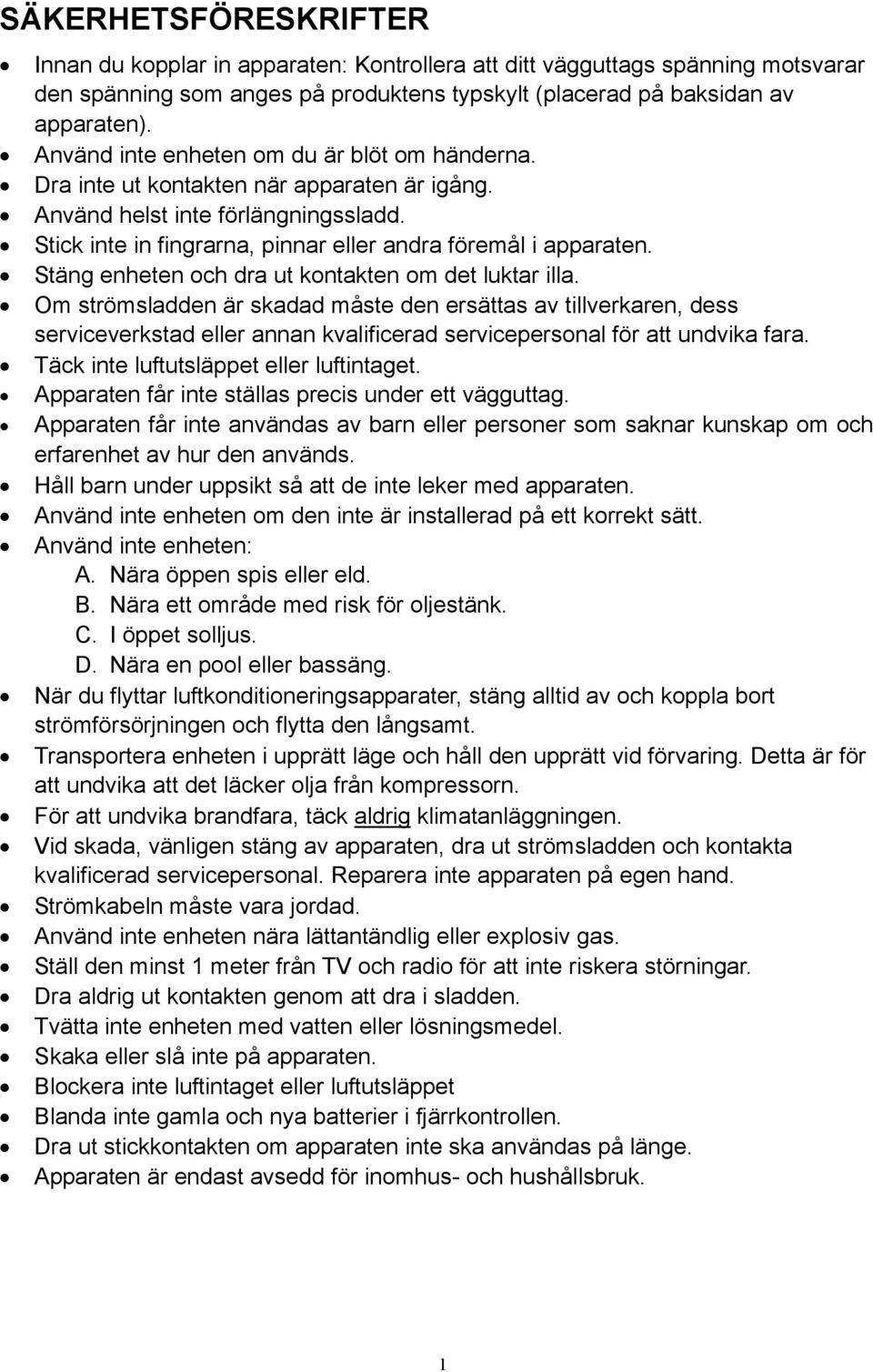

3 SÄKERHETSFÖRESKRIFTER Innan du kopplar in apparaten: Kontrollera att ditt vägguttags spänning motsvarar den spänning som anges på produktens typskylt (placerad på baksidan av apparaten). Använd inte enheten om du är blöt om händerna. Dra inte ut kontakten när apparaten är igång. Använd helst inte förlängningssladd. Stick inte in fingrarna, pinnar eller andra föremål i apparaten. Stäng enheten och dra ut kontakten om det luktar illa. Om strömsladden är skadad måste den ersättas av tillverkaren, dess serviceverkstad eller annan kvalificerad servicepersonal för att undvika fara. Täck inte luftutsläppet eller luftintaget. Apparaten får inte ställas precis under ett vägguttag. Apparaten får inte användas av barn eller personer som saknar kunskap om och erfarenhet av hur den används. Håll barn under uppsikt så att de inte leker med apparaten. Använd inte enheten om den inte är installerad på ett korrekt sätt. Använd inte enheten: A. Nära öppen spis eller eld. B. Nära ett område med risk för oljestänk. C. I öppet solljus. D. Nära en pool eller bassäng. När du flyttar luftkonditioneringsapparater, stäng alltid av och koppla bort strömförsörjningen och flytta den långsamt. Transportera enheten i upprätt läge och håll den upprätt vid förvaring. Detta är för att undvika att det läcker olja från kompressorn. För att undvika brandfara, täck aldrig klimatanläggningen. Vid skada, vänligen stäng av apparaten, dra ut strömsladden och kontakta kvalificerad servicepersonal. Reparera inte apparaten på egen hand. Strömkabeln måste vara jordad. Använd inte enheten nära lättantändlig eller explosiv gas. Ställ den minst 1 meter från TV och radio för att inte riskera störningar. Dra aldrig ut kontakten genom att dra i sladden. Tvätta inte enheten med vatten eller lösningsmedel. Skaka eller slå inte på apparaten. Blockera inte luftintaget eller luftutsläppet Blanda inte gamla och nya batterier i fjärrkontrollen. Dra ut stickkontakten om apparaten inte ska användas på länge. Apparaten är endast avsedd för inomhus- och hushållsbruk. 1

4 DELAR Sida Framsida Baksida Fig.1 1 Bakpanel 2 Frampanel 3 Driftpanel 4 Luftintag 5 Luftintag 6 Hjul 2

5 TILLBEHÖR Delar Delarnas namn Antal/Set Portabel luftkonditionering Luftutblåsslang 1 1 Platt fästklammer 1 Fyrkantig fästklammer 1 Monteringsplatta 1 Fig.2 Vid uppackning, kontrollera att de ovan nämnda tillbehören ingår. 3

6 INTRODUKTION TILL KONTROLLPANELEN Fig.3 1 Strömknapp 2 Lägre temperatur 3 Driftlägesknapp 4 Timer av/på-knapp 5 Högre temperatur 6 Singalmottagningsfönster 7 Display (LED-fönster) 8 Indikator för full vattentank 9 Knapp för justering av fläkthastighet 4

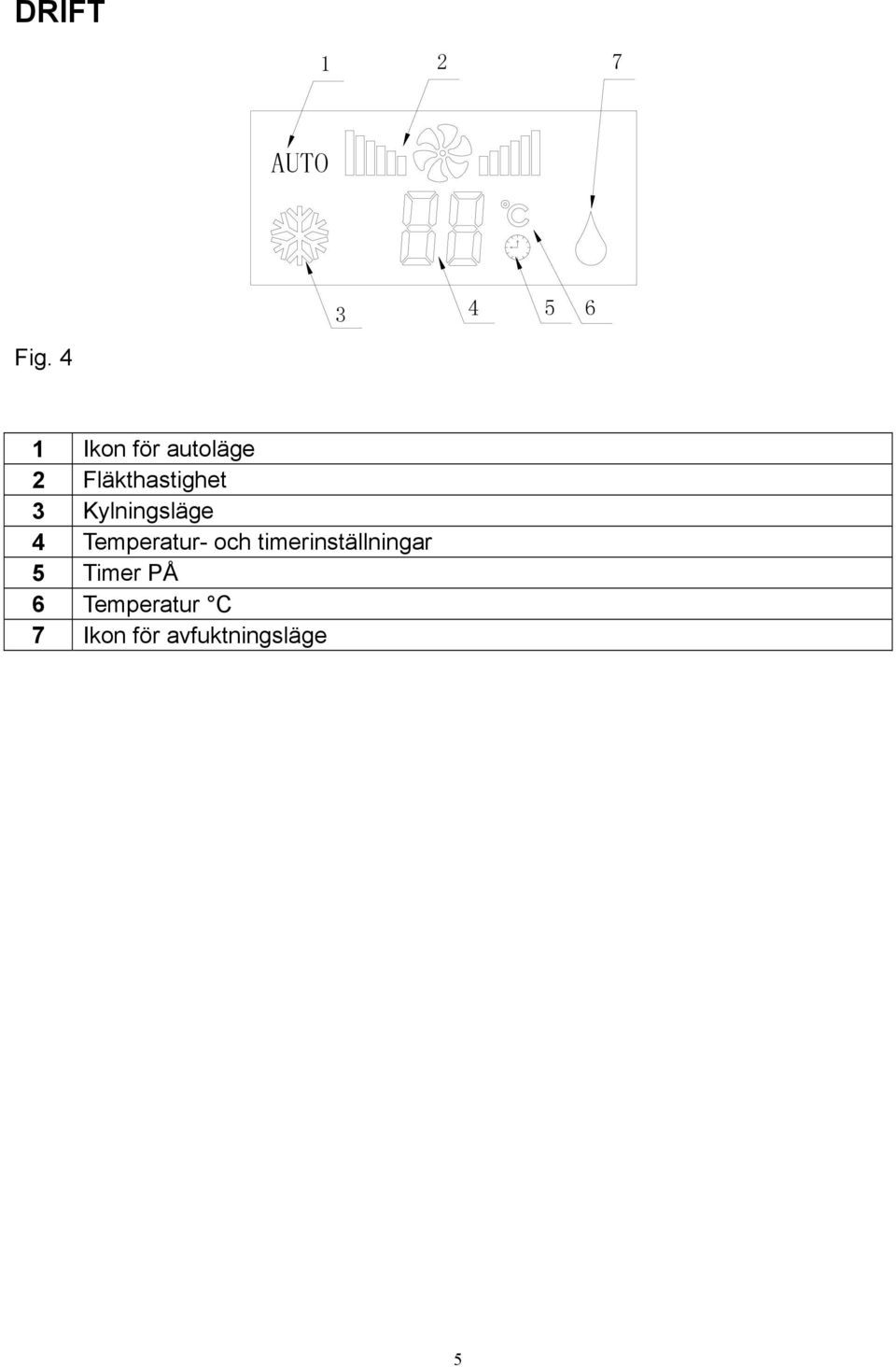

7 DRIFT AUTO Fig. 4 1 Ikon för autoläge 2 Fläkthastighet 3 Kylningsläge 4 Temperatur- och timerinställningar 5 Timer PÅ 6 Temperatur C 7 Ikon för avfuktningsläge 5

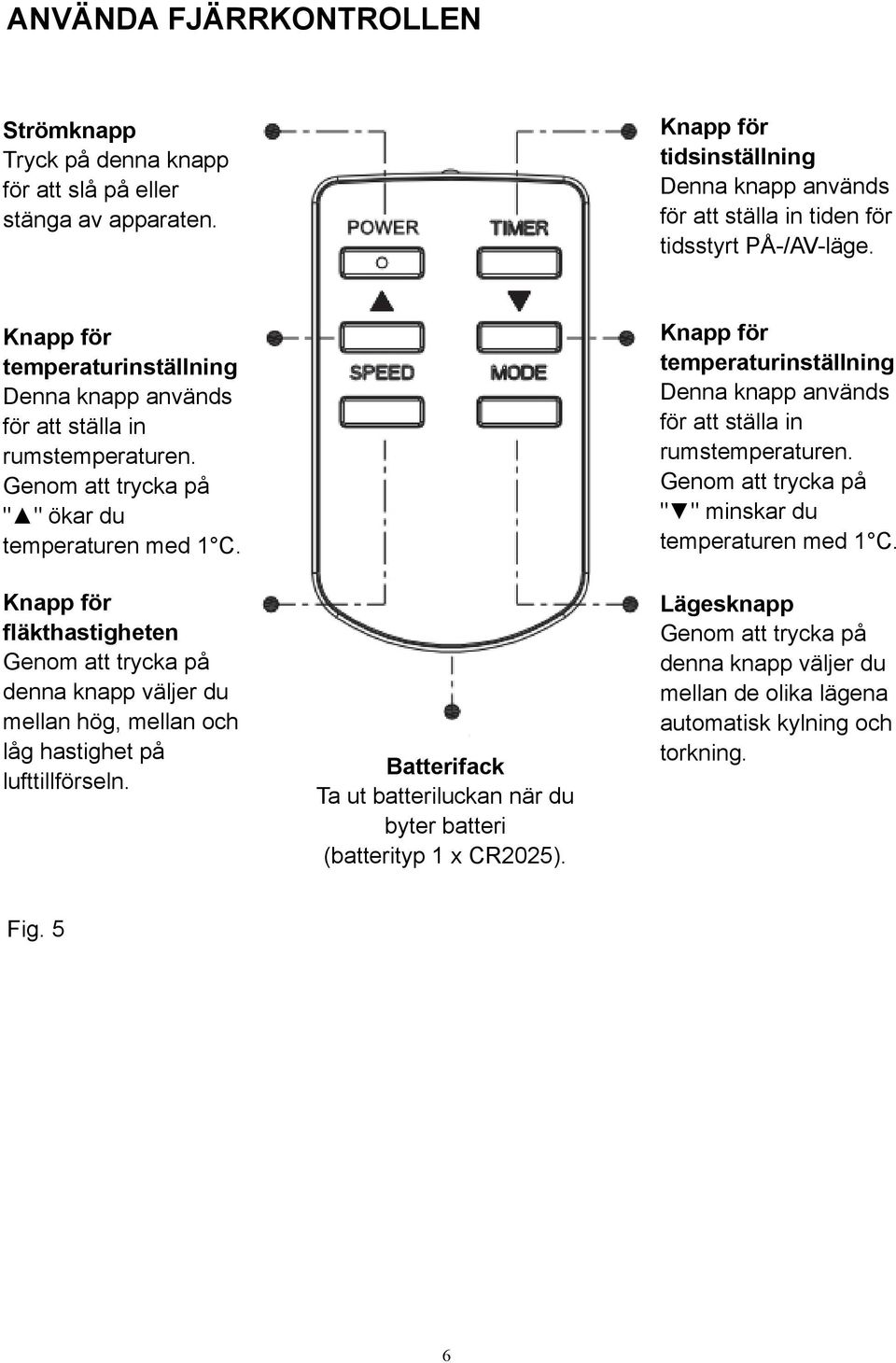

8 ANVÄNDA FJÄRRKONTROLLEN Strömknapp Tryck på denna knapp för att slå på eller stänga av apparaten. Knapp för tidsinställning Denna knapp används för att ställa in tiden för tidsstyrt PÅ-/AV-läge. Knapp för temperaturinställning Denna knapp används för att ställa in rumstemperaturen. Genom att trycka på " " ökar du temperaturen med 1 C. Knapp för fläkthastigheten Genom att trycka på denna knapp väljer du mellan hög, mellan och låg hastighet på lufttillförseln. Batterifack Ta ut batteriluckan när du byter batteri (batterityp 1 x CR2025 ). Knapp för temperaturinställning Denna knapp används för att ställa in rumstemperaturen. Genom att trycka på " " minskar du temperaturen med 1 C. Lägesknapp Genom att trycka på denna knapp väljer du mellan de olika lägena automatisk kylning och torkning. Fig. 5 6

9 ANVÄNDA PRODUKTEN Innan du startar, läs detta avsnitt: 1. Hitta en plats där det finns strömförsörjning i närheten. Undvik att använda förlängningssladd. Om man behöver använda förlängningssladd, se till att den håller god kvalitet, är jordad och är anpassad till apparatens effekt. 2. Som visas i Fig.6 och Fig.6a; installera utblåsslang och justera i fönsteröppningen. Fig. 6 Fig. 6a 3. Koppla in enheten i ett jordat AC 220~240V/50Hz uttag. 4. Tryck på ON/OFF-knappen. Fig. 7 7

10 1. Före användning Obs! Användning i omgivande temperatur: Torr Våt Max. omgivningstemperatur i kylningsläge 35 C 24 C Min. Omgivningstemperatur i kylningsläge 16 C 12 C Se till att utblåsslangen är korrekt monterad. Förhållningsregler för kylnings- och avfuktningsfunktionerna: När du använder kylnings- eller avfuktningsfunktionen - se till att maskinen får gå minst 3 minuter i varje läge innan nytt läge väljs. Säkerställ att strömförsörjningen möter kraven. Säkerställ att uttaget är anpassat för växelström (AC). Dela inte ett vägguttag med andra apparater. Strömförsörjningen är AC V, 50Hz 2. Kylning Tryck på Mode knappen tills Cool -ikonen visas. Tryck eller -knappen för att välja önskad temperatur (16-31 ). Tryck på Fan Speed för att välja fläkthastighet. 3. Avfuktning Tryck på Mode knappen tills ikonen för avfuktningsläget blinkar (se fig. 4, punkt 7). 4. Timerläge Timer ON: När AC:n är i OFF läge tryck på TIMER och välj en tid när apparaten skall slås på. Preset ON Time visas på kontrollpanelen. ON time kan sättas 0-24 timmar framåt i tiden från nuvarande tid. Timer OFF: När AC:n är i ON läge tryck på TIMER och välj önskad tid då apparaten skall 8

11 stängas av. Preset OFF Time visas på kontrollpanelen OFF time kan sättas 0-24 timmar framåt i tiden från nuvarande tid. 5. AUTO-läge Välj läge automatiskt baserat på rumstemperaturen: Kylning, avfuktning eller uppvärmning (se tabell 1). Tabell 1 Rumstemperatur RT < RT < 26 RT 26 (RT) Läge Fläkt Avfuktning Kylning Inställd temperatur / INSTALLATION - FÖRKLARING - En portabel luftkonditionering ska installeras på en slät yta. Se till att enheten har god luftcirkulation runt om. Placera den inte närmare än 30 cm till närmaste vägg eller objekt (se fig. 8). - Produkten ska inte installeras på kemtvättsinrättningar. 9

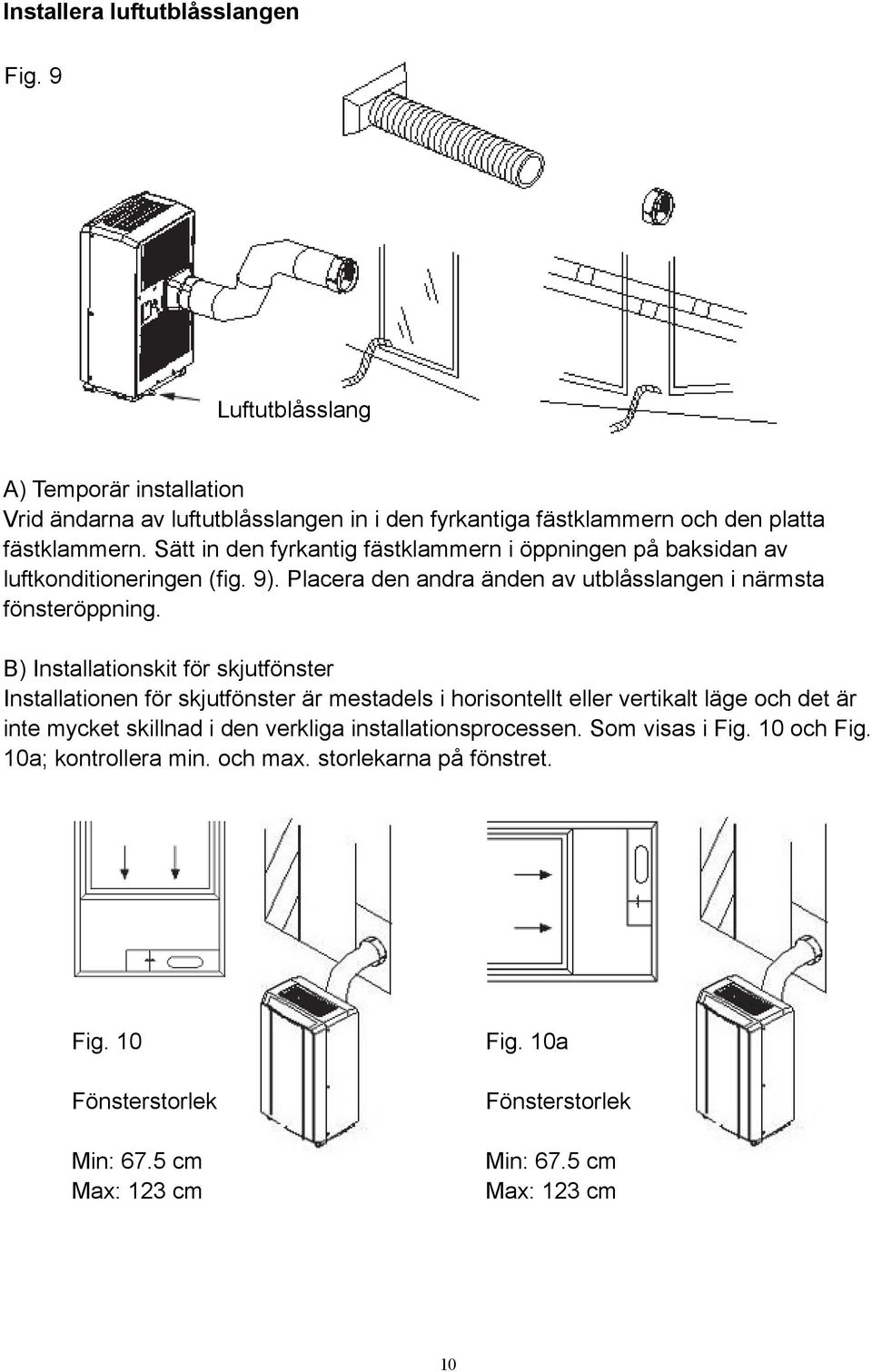

12 Installera luftutblåsslangen Fig. 9 Luftutblåsslang A) Temporär installation Vrid ändarna av luftutblåsslangen in i den fyrkantiga fästklammern och den platta fästklammern. Sätt in den fyrkantig fästklammern i öppningen på baksidan av luftkonditioneringen (fig. 9). Placera den andra änden av utblåsslangen i närmsta fönsteröppning. B) Installationskit för skjutfönster Installationen för skjutfönster är mestadels i horisontellt eller vertikalt läge och det är inte mycket skillnad i den verkliga installationsprocessen. Som visas i Fig. 10 och Fig. 10a; kontrollera min. och max. storlekarna på fönstret. Fig. 10 Fönsterstorlek Min: 67.5 cm Max: 123 cm Fig. 10a Fönsterstorlek Min: 67.5 cm Max: 123 cm 10

13 Så fungerar alarmet för full vattentank Den inre vattentanken i luftkonditioneringen har en säkerhetsbrytare som kontrollerar vattennivån. När vattnet når en viss höjd lyser indikatorn för full vattentank upp (om vattentanken är skadad, när den är full, vänligen ta bort gummiproppen på botten av enheten så allt vatten rinner ut). UNDERHÅLL Förklaring: 1) Stäng av apparaten och drag ut strömkabeln ur vägguttaget före rengöring; 2) Använd inga lösningsmedel för rengöring använd endast fuktig trasa och milt rengöringsmedel; 3) Spola inte av maskinen med rinnande vatten; 4) Om luftkonditioneringen är skadad, vänligen kontakta butiken där du köpte produkten eller kvalificerad servicepersonal. Fig Luftfilter Om filtret täpps igen av damm och smuts ska det rengöras varannan vecka. - Demontering Öppna luftintagsgallret och ta bort luftfiltret. - Rengöring Rengör filtret med neutralt rengöringsmedel och ljummet vatten(40)och torka det på en skyddad plats. - Montering Sätt luftfiltret på plats i luftinstagsgallret och montera övriga komponenter som de var. 2. Rengör utsidan av luftkonditioneringen Rengör först utsidan med neutralt rengöringsmedel och en våt trasa, och torka sedan med en torr trasa. 11

14 FELSÖKNING Problem Möjliga orsaker Förslag på lösning 1. Enheten Indikatorn för full vattentank blinkar och Töm vattentanken startar inte när jag trycker på strömknappen vattentanken är full Rumstemperaturen är högre än den inställda temperaturen (elektriskt Ställ in temperaturen på nytt värmeläge) Rumstemperaturen är lägre än den inställda temperaturen (kylningsläge) Ställ in temperaturen på nytt 2. Inte tillräckligt kallt Dörrar och fönster är inte stängda Säkerställ att alla fönster och dörrar är stängda Det finns värmekällor inne i rummet Ta bort värmekällorna om det är möjligt Luftutblåsslangen är inte inkopplad eller blockerad Koppla in eller rengör luftutblåsslangen Temperaturinställningen är för hög Ställ in temperaturen på nytt Luftintaget är blockerat Rengör luftintaget 3. Högljudd Ytan som enheten står på är inte tillräckligt jämn Placera enheten på en plan, jämn yta Ljudet kommer från köldmediet som Det är normalt cirkulerar på insidan av luftkonditioneringen 4. E0-kod Rumstemperatursensorn är defekt Byt ut temperatursensorn (enheten kan fungera utan byte) 5. E2-kod Indikerar full vattentank Töm vattentanken 12

15 TEKNISKA SPECIFIKATIONER Modell AC-210 Strömförsörjning AC V / 50 Hz Kylningskapacitet BTU / 2900 W Strömförbrukning 1100 W Köldmedia R410A / 420 g Startström 5.3A Nettovikt 26 kg Batterityp i fjärrkontrollen 1 x CR2025 Modell AC-310 Strömförsörjning AC V / 50 Hz Kylningskapacitet BTU / 3500 W Strömförbrukning 1340 W Köldmedia R410A / 570 g Startström 7.3A Nettovikt 30 kg Batterityp i fjärrkontrollen 1 x CR2025 Obs: Den verkliga produkten kan se annorlunda ut från illustrationerna i manualen. 13

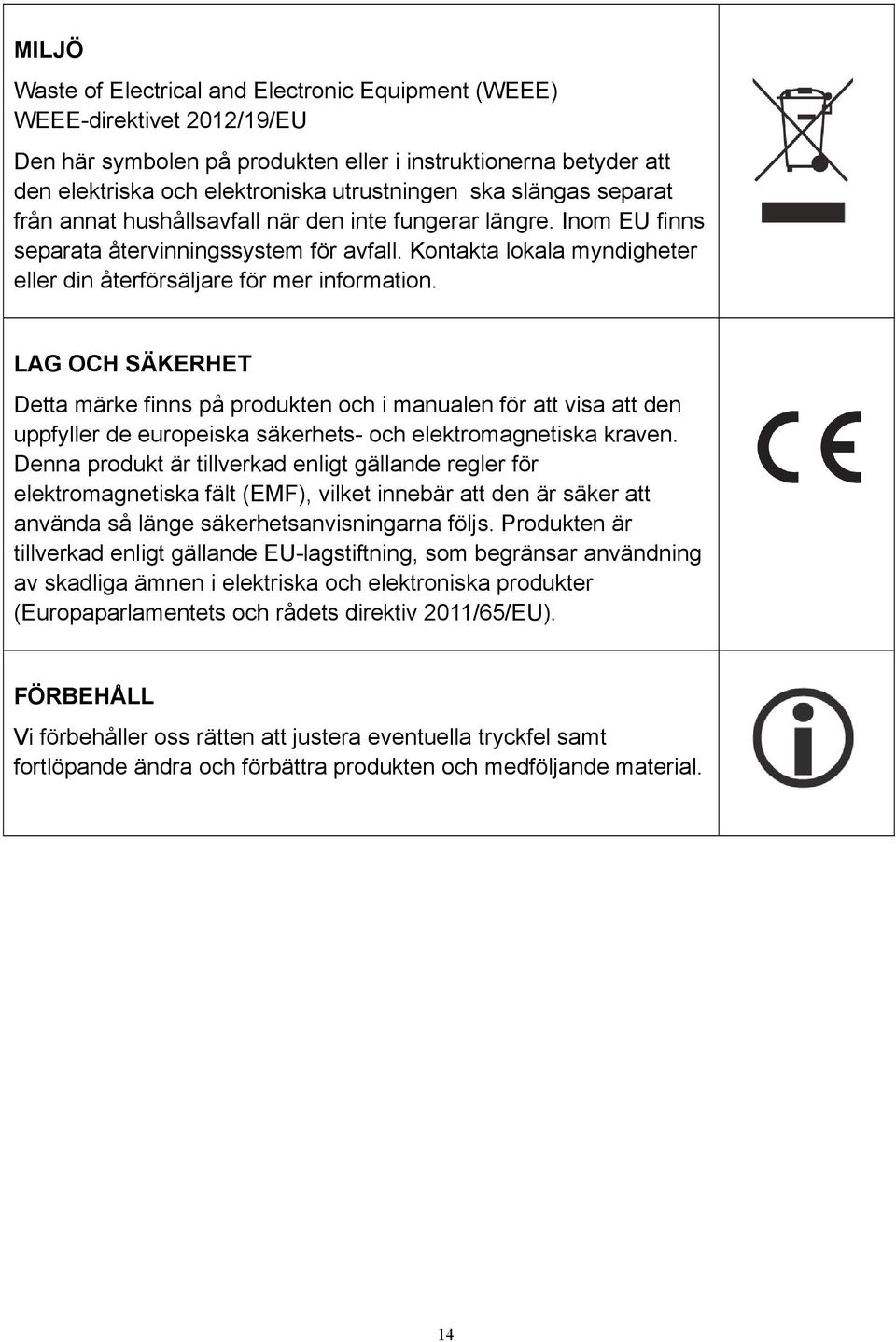

16 MILJÖ Waste of Electrical and Electronic Equipment (WEEE) WEEE-direktivet 2012/19/EU Den här symbolen på produkten eller i instruktionerna betyder att den elektriska och elektroniska utrustningen ska slängas separat från annat hushållsavfall när den inte fungerar längre. Inom EU finns separata återvinningssystem för avfall. Kontakta lokala myndigheter eller din återförsäljare för mer information. LAG OCH SÄKERHET Detta märke finns på produkten och i manualen för att visa att den uppfyller de europeiska säkerhets- och elektromagnetiska kraven. Denna produkt är tillverkad enligt gällande regler för elektromagnetiska fält (EMF), vilket innebär att den är säker att använda så länge säkerhetsanvisningarna följs. Produkten är tillverkad enligt gällande EU-lagstiftning, som begränsar användning av skadliga ämnen i elektriska och elektroniska produkter (Europaparlamentets och rådets direktiv 2011/65/EU). FÖRBEHÅLL Vi förbehåller oss rätten att justera eventuella tryckfel samt fortlöpande ändra och förbättra produkten och medföljande material. 14
