KCC Vinkylare 370 Drift & skötselinstruktion

Transkript

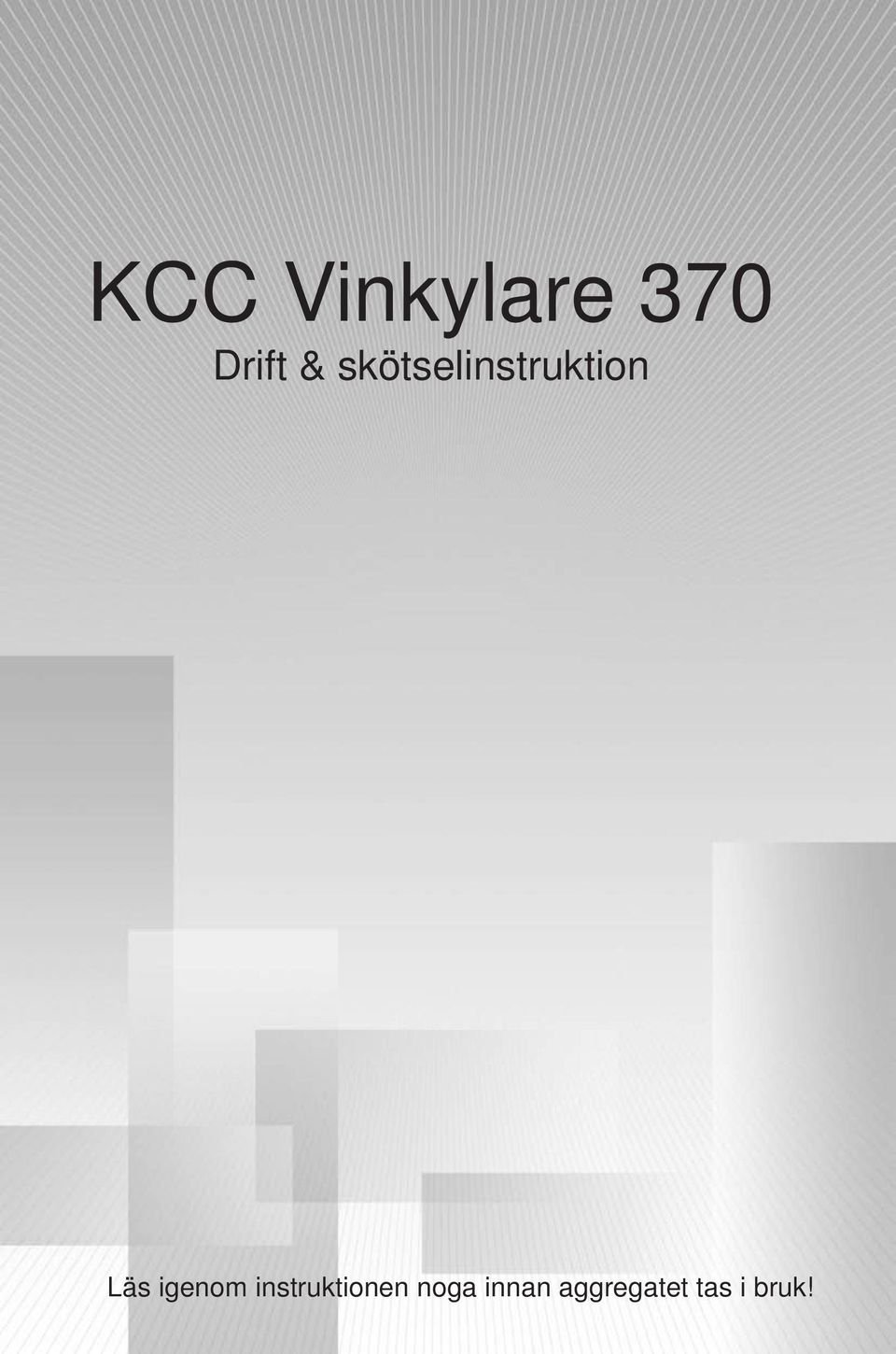

1 KCC Vinkylare 370 Drift & skötselinstruktion Läs igenom instruktionen noga innan aggregatet tas i bruk!

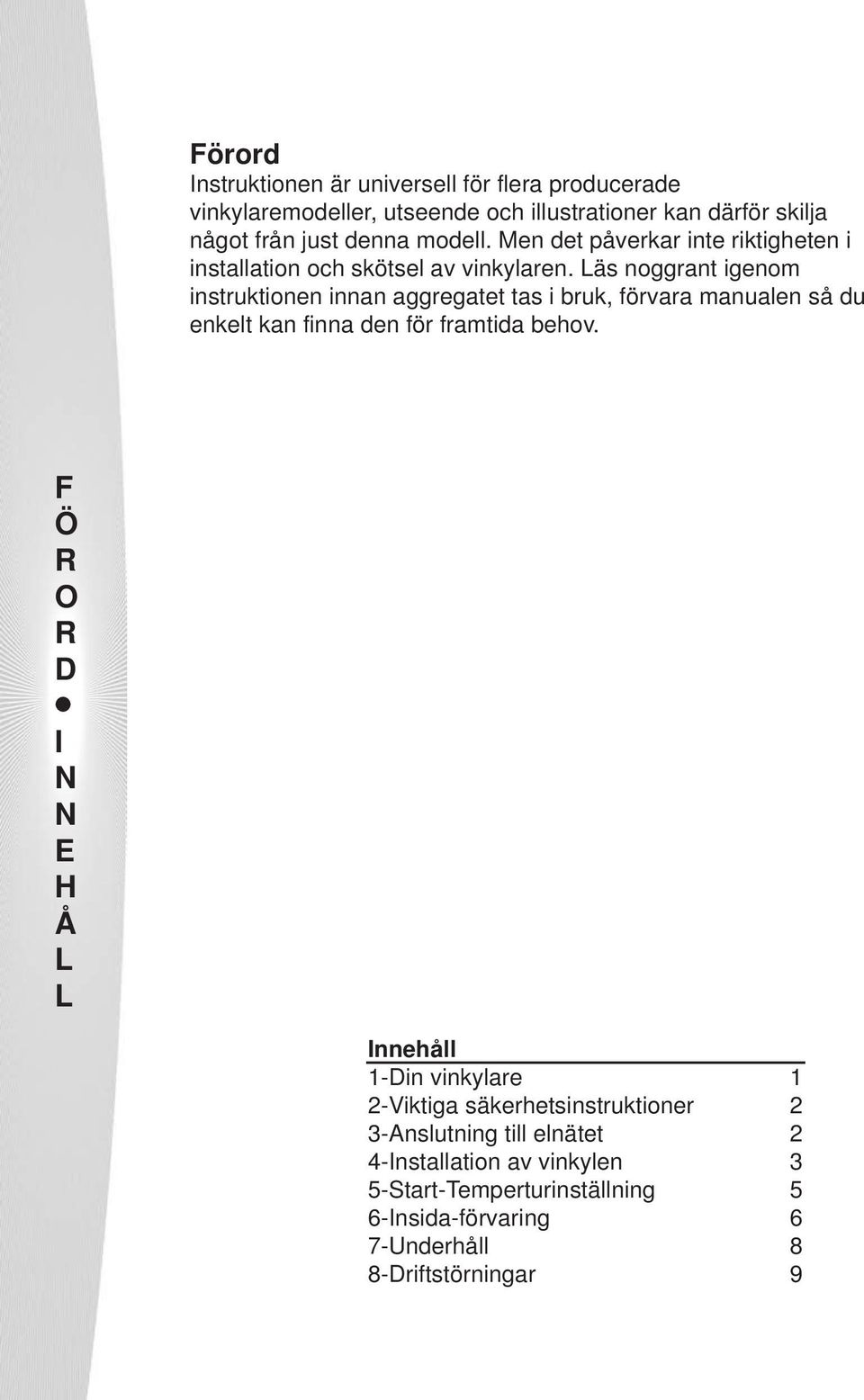

2 Förord Instruktionen är universell för flera producerade vinkylaremodeller, utseende och illustrationer kan därför skilja något från just denna modell. Men det påverkar inte riktigheten i installation och skötsel av vinkylaren. Läs noggrant igenom instruktionen innan aggregatet tas i bruk, förvara manualen så du enkelt kan finna den för framtida behov. F Ö R O R D I N N E H Å L L Innehåll 1-Din vinkylare 1 2-Viktiga säkerhetsinstruktioner 2 3-Anslutning till elnätet 2 4-Installation av vinkylen 3 5-Start-Temperturinställning 5 6-Insida-förvaring 6 7-Underhåll 8 8-Driftstörningar 9

3 1-Din Vinkyl Elektronisk termostat, temperaturinställning Skåp Hyllplan Ventillation Gångjärn Aktivt kolfilter Dörr Ventillationshål Justerbara fötter 4st OBS! 1. Vi förbehåller oss rätten att ändra utförande och specifikationer utan föregående meddelande, för aktuella data se märkskylt / elritning på aggregat. 2. Det är vanligt att det kan bildas droppar på glasdörren vid hög fuktighet eller hög omgivande temperatur. Torka bort med en mjuk torr trasa. 3. En plastfilm finns på aggregatet vid leverans denna är till för att skydda skåpet detta avlägsnas vid installation. 4. Det är normalt att frost kan bildas på kylelementet i skåpet, detta försvinner av sig själv. 5. När vinkylaren är uttjänt skall detta lämnas in till återvinningsstation för korrekt hantering. Det får absolut inte kastas bort.

4 2-Viktiga säkerhetsinstruktioner OBS! Följ dessa instruktioner vid användning av vinkylen; - Använd bara vinkylen till det den är avsedd för enligt denna instruktion, annat användande kan åsidosätta garantivillkoren. - När stikkontakten tas ut, dra inte i sladden utan ta tag om stickkontakten när denna skall tas ur strömuttaget. - Är nätsladden eller stickkontakten skadad skall denna omedelbart bytas ut, ta hjälp av behörig elektriker. Anslut aldrig en skadad kabel eller stickkontakt till uttag, detta kan leda till elshock! - Låt inte barn leka med vinkylen, sitt luta eller häng inte på hyllplanen. - Anslut inte till förlängningssladd. - När vinkylen är utjänt skall denna inte slängas utan lämnas till återvinningstation förr korrekt hantering och återvinning. 3-Anslutning till elnätet För din säkerhet, anslut endast till jordat eluttag Anslut endast till jordat eluttag, skulle uttaget sakna jordning skall uttaget bytas ut och förses med jordning innan vinkylaren ansluts. Kontakta en behörig elektriker för detta arbete.

5 4-Installation av vinkylen Vid mottagning av vinkylaren kontrollera att det inte finns några yttre skador på vinkylen, transportskador skall rapporteras direkt till transportör/inköpsställe för vidare instruktioner. - Öppna skåpsdörren och kontrollera dörrens gångjärn fungerar utan hinder och att insida av skåpet, hyllplan, elektronik etc. inte har några yttre skador. - Skall skåpet byggas in i befintlig inredning, skall skyddet till övre gångjärnet tas bort. Efter att skåpet skjutits på plats och justerats i våg kan man säkra skåpet genom att fästa skruvar i övre gångjärnet i inredningen. OBS! Vid inbyggnad måste god ventillation säkerställa på baksidan av skåpet, se mer sid 4. Efter att ha konstaterat att inga skador finns på vinkylen och att allt verkar normalt. Kan vinkylen sättas på plats. Vid val av placering, se till; - Att inte placera intill värmekälla. - Att inte placera i omgivning med hög fuktighet. - Att placera på ett jämt underlag. - Att jordat uttag finns för anslutning av stickkontakten. 1. Se till att On/Off knappen på den elektroniska termostaten i vinkylen är i Off läge. 2. Ta fram stickkontakten och anslut denna till det jordade eluttaget. 3. Justera de ställbara fötterna så vinkylen är i våg. 4. Skjut försiktigt vinkylaren på plats, om vinkylen skall byggas in i inredningen måste minst 6 cm lämnas fritt utrymme på baksidan för ventillation. Ventillaions hål måste tas upp på undersida och topp på inredningen för fri luftcirkulation. Skåpet kan även säkras med skruvar som fästes i övre gångjärnet och spänns fast i inredningen. Se mer sid Gör ett ventillationshål på under och ovan sida i inredningen, se sid Ta bort transportskydd emballagematerialet inuti skåpet. 7. Ta bort skyddspappret kring det aktiva kolfiltret som du finner i tillbehörspåsen, montera kolfiltret i sin hållare. Finns inuti skåpet övre delen på baksidan. 8. Montera hyllplanen enligt önskemål, se sid 6.

6 4-Installation av vinkylen Installationsbeskrivning 1- Ta bort skyddet på övre gångjärnet 2- Justera de 4 fötterna, vid behov. Skydd för gångjärn Gångjärn 3- Skjut in vinkylen på sin plats 4- Fixera med en skruv i övre gångjärnet. Ventillationshål, galler eller dylikt

7 5-Start-Temperaturinställning Ljus knapp On/Off knapp Temperatur justeringsknappar Display Driftindikering kompressor Tempertur justeringsknappar: Använd dessa två knappar för att justera temperaturen i vinkylen. Tryck 1 ggr då visas inställd temperatur (blinkar) ytterligare tryckning efter detta justerar temperaturen 1 C i taget upp eller ner. Display: Visar aktuell temperatur i vinkylen. När justeringsknapparna +/- trycks in börjar värdet blinka och inställd temperatur visas, efter 5 sek återgår displayen till visning av temperaturen i vinkylen och slutar blinka. Felkoder: E2 = Givar fel, avbrott eller kortsluten givare. E2 visas i display och larmsgnal hörs varannan sekund. E8 = Kylfel, blif för kallt i skåpet. Om temperaturen når +3 C stoppas kompressorn och felkod E8 aktiveras i display och en larmsignal hörs varje sekund. När skåpstemperaturen når +6 C startas kompressorn automatiskt och display visar normalt igen. Om kompressorn varit idrift i 2 timmar och skåpstemperaturen inte understiger +20 C kommer ett larm aktiveras var 5:e sekund i form av ljudsignal. Detta indikerar "kylfel" dålig kylning. Kontakta inköpsställe eller service vid bestånde fel. Driftindikering kompressor: Dioden är tänd när kompressorn är idrift och släckt när kompressorn är stoppad. Notering. 1. Kompressorn har 5-minuters intervall mellan start och stopp. När kompressorn startat finns det inlagt en minsta gångtid på 5-minuter, efter denna period kan kompressorn stoppas beronde på aktuell temperatur i skåpet uppnåtts.

8 6-Insida - förvaring Vinkylen leveras med utdragbara hyllplan, de utdragbara hyllplanen har kapacitet 15 flaskor eller 15Kg. Önskas större kapacitet kan man ersätta / komplettera Vinkylen med fasta hyllplan med strörre kapacitet max 85Kg. Olika förvaringshyllor KAPACITET; Fast hyllplan; 85Kg Utdragbart hyllplan; 15Kg Hur du förvarar på hyllplanen Förvaring på hyllplan Från sidan Från ovan Skåpets baksida

9 6-Insida - förvaring Fast hyllplan Hur man monterar eller placerar om ett fast hyllplan. Ta bort eventuella flaskor från hyllplanet, ta ut hyllplanet. Flytta eller placera hållarna till önskad nivå, se bild nedan. Sätt i hyllplanet igen. Utdragbart hyllplan Hur man monterar eller placerar om ett utdragbart hyllplan. Ta bort eventuella flaskor från hyllplanet, ta ut hyllplanet genom att dra hyllplanet mot dig samtidigt som du lyfter främre delen. Ta bort skenorna från väggarna enligt bild nedan Flytta eller placera hållararna till önskad nivå, se bild nedan. Vägg Skena Vägg Skena Montering av bakre delen av skenan Skena Vägg Montering av främre delen av skenan Skena Vägg Montera sedan hyllplanet, enligt bild: Skena Vägg

10 6-Insida - förvaring Rekommendationer av placering och förvaring utav vinflaskor. Vi ber er följa dessa rekommendationer för optimal placering av vinflaskorna i skåpet. - Sprid ut flaskorna jämt fördelat på hyllplanen, för att undvika punktbelastning. Se till att flaskorna inte tar emot skåpets baksida. - Undvik att samla många flaskor på samma ställe ex,. toppe eller botten. En jämn fördelning på hyllplanen ger bra viktfördelning och undviker punktbelastningar. - Var uppmärksam på att det är olika kapacitet beroende på hyllplanstyp. Utdragbara hyllplan klarar max 15 flaskor och på dessa kan inte flaskor staplas på varandra. De fasta hyllplanen klarar max 85Kg och på dessa kan flaskor staplas! - Dra aldrig ut mer än ett hyllplan i taget! Underhåll För att vinkylen skall fungera tillfredställande och hålla länge krävs ett mindre underhåll, nedan följer de underhållsinstruktioner som rekommenderas. Underhållsintervallen är ungefärliga och kan variera från fall till fall. INNAN UNDERHÅLL SE TILL ATT GÖRA SKÅPET STRÖMLÖST GENOM ATT DRA UT KONTAKTEN. - Byt ut kolfilter som renar luften i skåpet en gång per halvår. Kolfilter är placerat bak till i övre delen i skåpet. - Rengör kondensorn på baksidan av skåpet, ta bort damm och smuts som samlas. en gång per halvår. - Rengör skåpets insida med en mjuk fuktad trasa, för rengörning använd vatten och eventuellt ett milt neutralt rengörningsmedel. - Glasdörren rengörs med fönsterputs, och torkas med en torr mjuk trasa.

11 Felsökning Vid start Kompressorn startar inte, det blir inte kallt i kylen. - Kontrollera att stickontakten är ordentligt isatt. - Kontrollera uttagets säkring i proppskåpet, att denna är hel. Om ovanstående inte hjälper, kontakta er återförsäljare. Kompressorn stannar inte, temperaturen i vinkylen går under inställt värde. Ta ut stickkontakten, och kontakta er återförsäljare. Under drift Vinkylens temperatur är lägre eller högre än den inställda temperaturen, differansen är mer än 1,5 C från inställt värde. - Kontrollera först vinkylens inställda temperatur. - Kontrollera att dörren till vinkylen är stängd ordentligt. - Om dörren stått öppen en stund, vänta ca 1h och kontrollera om temperaturen stabiliserats. - Om detta inte hjälper är det troligen fel på kylen, ta ut stickkontakten, och kontakta er återförsäljare. OBS! Reperationer av vinkylen får endast utföras av behörig personal, försök inte under några omständigheter göra egna reperationer. Vid fel kontakta återförsäljare eller service.
