Portabel luftkonditionering Drift & skötselmanual KCC-29DB

Transkript

1 Portabel luftkonditionering Drift & skötselmanual KCC-29DB FÖR EUR

2 INNEHÅLL Introduktion... Beskrivning av delar... Drift instruktioner... Installationsanvisning... Felsökning... Underhåll... Specifikationer...

3 Introduktion Vi vill tacka er för att ni valt att köpa denna luftkonditionering, för att tillgodose att ni och er familj får en komfortabel temperartur i ert hem, stuga eller kontor. Aggregatet är portabelt och kan enkelt flyttas mellan olika rum, monteringen tar bara ett par minuter. Aggregatet är ett multifunktions luftbehandlingsaggregat, följande funktioner (driftsätt) går att välja mellan: Kyldrift, Avfuktning, (värme, gäller enbart värmepumpsmodeller) och enbart fläktdrift. Manualen innehåller information om hur ni ska sköta och underhålla aggregatet. Läs noga igenom manualen, om hur aggregat sköts och underhålls. Om aggregatet underhålls korrekt kan ni njuta av många års problemfri drift. Specifikationer el 1. Den elektriska matningen skall följa gällande föreskrifter och bestämmelser. Om ni har frågor kring följande instruktioner, kontakt en behörig elektriker. 2. Anslut endast aggregatet till ett skyddsjordat uttag. 3. Aggregatet är utrustat med skyddsjord och skall endast anslutas till jordat uttag, skulle ni vara osäker på om uttaget är jordat kontakta en behörig elektriker. Anslut inte till grenkontakter, om ni skall använda förlängningskabel måste ni se till att denna klarar aggregatets effekt.

4 Beskrivning av delar Identifiering av delar Manöverpanel 2.Luftutblås 3.Signalmottagare 4.Transporthandtag 5.Utblåsslang 6.Luftintag 7.Luftintagsslang 8.Dränering 9.Nätkabel

5 Drift Manöverpanel Kyla Hög Avfuktning Mellan Fläkt Låg Till/från Till / från Drift Fläkthastighet Timer / Temp Justering Till och från knapp Knappen startar och stoppar aggregatet. Varnings lampa Lampan indikerar att något är fel, om lampan tänds stäng av aggregatet och kontakta serviceföretag eller inköpsställe. Driftväljare Driftväljaren har tre olika lägen Kyldrift Avfuktning Fläktdrift Driftsätt justeras genom knapptryckning. En grön lysdiod indikerar vilket driftsätt som är valt. Kyldrift I kyldrift kyls rumsluften ner och varm luft från aggregatet avleds genom slang på baksidan. Justera fläkthastighet och temperatur efter behov. Avfuktningsdrift Luften avfuktas när den passerar genom förångaren med begränsad fläkthastighet. OBS! I avfuktningsdrift måste utblåsslangen med varm luft ledas in i rummet och inte ut som i kyldrift. Fläkthastighet Fläkthastighets väljaren har tre olika läge: Hög, mellan och låg. Timer Automatiskt frånslag : Välj fläktdrift, tryck sedan Timer knappen och välj önskat antal timmar aggregatet skall gå i kyldrift innan aggregatet automatiskt stoppas. Automatiskt tillslag : Stäng aggregatet med Till/från knappen, tryck sedan Timerknappen och välj önskat antal timmar tills aggregatet automatiskt skall starta kyldrift. Timer / Temperatur knappar Andvänds för att justera timern och termostaten. Visar normalt rumstemperaturen. När " " eller " " knappen trycks in visas inställd rumstemperatur och kan nu justeras med knapparna upp / ner.. Efter 15 sekunder återgår displayen till visning av rumstemperatur. Fläkt drift Luften cirkuleras i rummet utan någon kylning av rumsluften.

6 Drift Fjärrkontroll (TILLBEHÖR) Driftvals väljare Start / stopp Till / Från TILL/FRÅN Drift Kyla: Diod för kyldrift tänd. Avfukt: Diod för avfuktningsdrift tänd. Fläkt: Diod för fläktdrift tänd. Fläkthastighet Timer / Temperatur knappar Hög Mellan Låg Till / Frånslags timer Fläkthastighet Timer Upp Ner Används för att justera timern och termostaten Visar normalt rumstemperaturen När " " eller " " knappen trycks in visas inställd rumstemperatur och kan nu justeras med knapparna upp / ner. Efter 15 sekunder återgår displayen till visning av rumstemperatur. Vid drift = Automatiskt frånslag Vid frånslagen = Automatiskt tillslag Fjärrkontroll Funktionerna är de samma som på manöverpanelen på aggregatet. Batterier: Ta bort luckan på baksidan av fjärrkontrollen och sätt i batterierna med rätt polarisation ( + ) och ( - ) polerna i rätt position. VARNING Använd enbart AAA eller IEC R03 1.5V batterier. Ta ur batterierna om aggregatet inte skall användas på en månad eller längre. Försök inte att ladda uttjänta engångsbatterier. Vid batteribyte skall samtliga batterier bytas ut. Gamla batterier skall lämnas till återvinningsstation, de får inte slängas bland soporna.

7 Installationsanvisning Medföljande installationsutrustning Beskrivning Antal 1.Slang luftintag... 1st 2.Slang utblås... 1st 3.Fönstermunstycken... 2 st OBS! Luftutblåsslangen skall anslutas på A sidan. VIKTIGT: Undvik skarpa böjar på slangarna. Följ installationsanvisningarna, om ni är osäker på hur ni ska gå tillväga med installationen kontakta inköpsställe eller ackrediterat serviceföretag. METOD 1 : Slangarna kan ledas ut genom en delvis öppen dörr. Varning Lämna ett utrymme på minst 10 cm fritt på baksidan, och placera inte intill gardiner eller dylikt. Detta för att tillgodose att att aggregatet har fria luftvägar och att gardiner etc. inte täpper för luftvägarna.

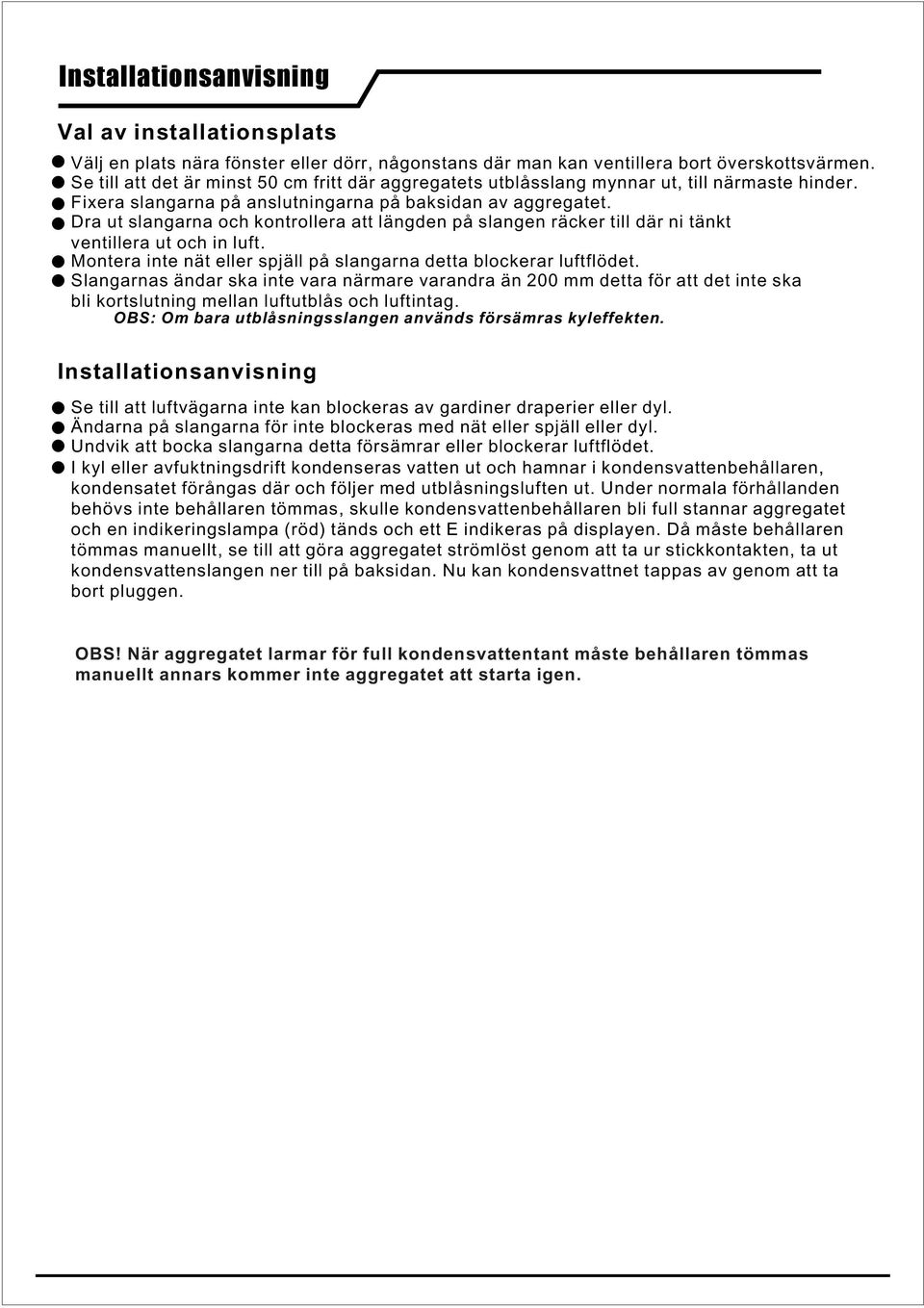

8 Installationsanvisning Val av installationsplats Välj en plats nära fönster eller dörr, någonstans där man kan ventillera bort överskottsvärmen. Se till att det är minst 50 cm fritt där aggregatets utblåsslang mynnar ut, till närmaste hinder. Fixera slangarna på anslutningarna på baksidan av aggregatet. Dra ut slangarna och kontrollera att längden på slangen räcker till där ni tänkt ventillera ut och in luft. Montera inte nät eller spjäll på slangarna detta blockerar luftflödet. Slangarnas ändar ska inte vara närmare varandra än 200 mm detta för att det inte ska bli kortslutning mellan luftutblås och luftintag. OBS: Om bara utblåsningsslangen används försämras kyleffekten. Installationsanvisning Se till att luftvägarna inte kan blockeras av gardiner draperier eller dyl. Ändarna på slangarna för inte blockeras med nät eller spjäll eller dyl. Undvik att bocka slangarna detta försämrar eller blockerar luftflödet. I kyl eller avfuktningsdrift kondenseras vatten ut och hamnar i kondensvattenbehållaren, kondensatet förångas där och följer med utblåsningsluften ut. Under normala förhållanden behövs inte behållaren tömmas, skulle kondensvattenbehållaren bli full stannar aggregatet och en indikeringslampa (röd) tänds och ett E indikeras på displayen. Då måste behållaren tömmas manuellt, se till att göra aggregatet strömlöst genom att ta ur stickkontakten, ta ut kondensvattenslangen ner till på baksidan. Nu kan kondensvattnet tappas av genom att ta bort pluggen. OBS! När aggregatet larmar för full kondensvattentant måste behållaren tömmas manuellt annars kommer inte aggregatet att starta igen.

9 Felsökning Följande beskrivningar behöver inte vara ett fel, kontrollera innan ni påkallar service. Problem Aggregatet startar inte Möjlig orsak Säkring trasig! Eller skydd mot för täta starter. Vänta 3 minuter och försök igen, skydd mot för täta starter kan vara aktiverat och kan hindra aggregatet att starta. Dåliga batterier i fjärrkontrollen. Stickkontakten inte ordentligt isatt. Termostaten för högt inställd, prova att sänka temperaturinställningen. Går bara korta stunder Luftintag eller utblås blockerat. Går men kyler inte Öppna fönster eller dörrar. Värmekällor idrift belysning, värmare eller dyl. Luftfilter smutsigt, rengör. Blockerat luftintag eller utblås. Termostaten för högt inställd. Tom kondensvattenbehållaren innan aggregatet transporteras. Läcker vatten vid transport Startar inte och lampan full tank lyser Töm kondensvattentanken. Om detta inträffar ofta, kontakta serviceföretag eller inköpsställe.

10 Underhåll 1 Underhåll aggregat Gör aggregatet strömlöst Stäng av aggregatet och och ta ut stickkontakten innan underhåll påbörjas. 2 Torka av med en mjuk trasa. Använd ljummet vatten (under 40 ) för att rengöra höljet om det är mycket smutsigt. Underhåll luftfilter Intervall för rengörning av filtret beror på användande och luftmiljö. Kontrollera varannan vecka. 1 Stoppa aggregatet och ta ur luftfiltret, se bild. Lyft filtret uppåt. 3 Använd aldrig starka rengörningsmedel för rengörning av aggregatet. 2 Rengör och återmontera. Dammsuga filtret rent eller om smutsen sitter hårt rengör med ljummet vatten och ett neutralt tvättmedel. Låt filtret torka innan det återmonteras. 4 Spola aldrig av aggregatet Varning! Elchock 3 Rengör varannan vecka eller efter behov. Avställning 1. Om aggregatet inte skall användas på en längre tid, töm kondensvattenbehållaren med pluggen på baksidan för att få ut allt kondensvatten. 2. Låt aggregatet arbeta i fläktläge ett par timmar i torr miljö för att torka ut eventuell kondens som kan finnas i aggregatet, för att undvika mögelbildning. 3. Stoppa sedan aggregatet och ta ut stickkontakten, ta sedan ut batterierna ur fjärrkontrollen. 4. Rengör luftfiltret och återmontera filtret 5. Ta bort luftslangarna och förvara dessa för sig.

11 Specifikationer Produkt Portabel luftkonditionering Modell KCC-29DB Spänning/frekvens AC V / 50Hz Ineffekt 1000 W Strömförbrukning 4.5 A B.T.U. / H Kyleffekt 2.9 kw Avfuktningskapacitet Köldmedium Timer Luftflöde över kylbatteri Dimensioner (B) X(H)X (D) Nettovikt 1.8 L/hour R-407C 12 timmar m /timme 50cmX81.4cmX40cm 36 kg
