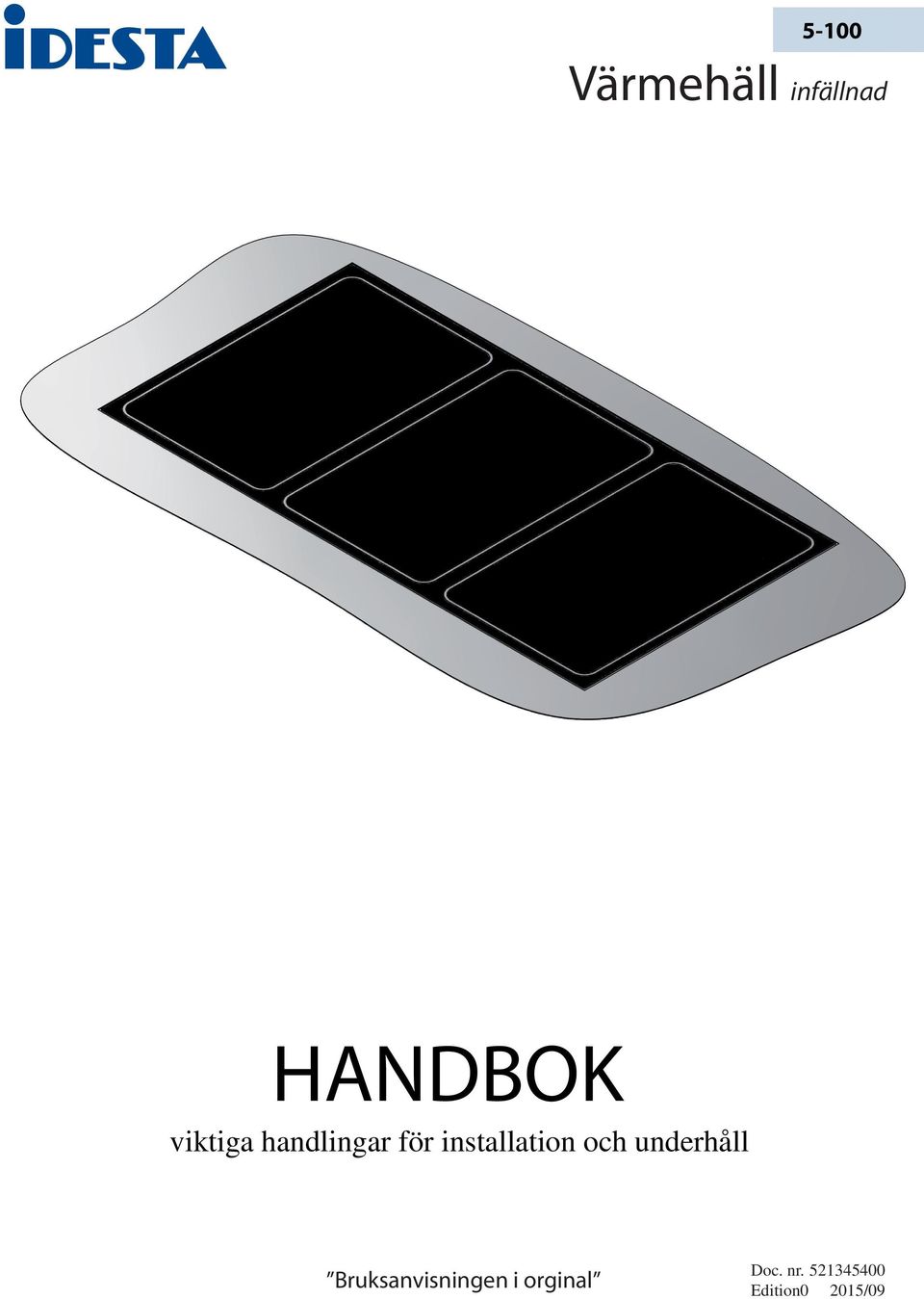

1 5-100 Värmehäll infällnad HANDBOK viktiga handlingar för installation och underhåll Bruksanvisningen i orginal Doc. nr Edition0 2015/09

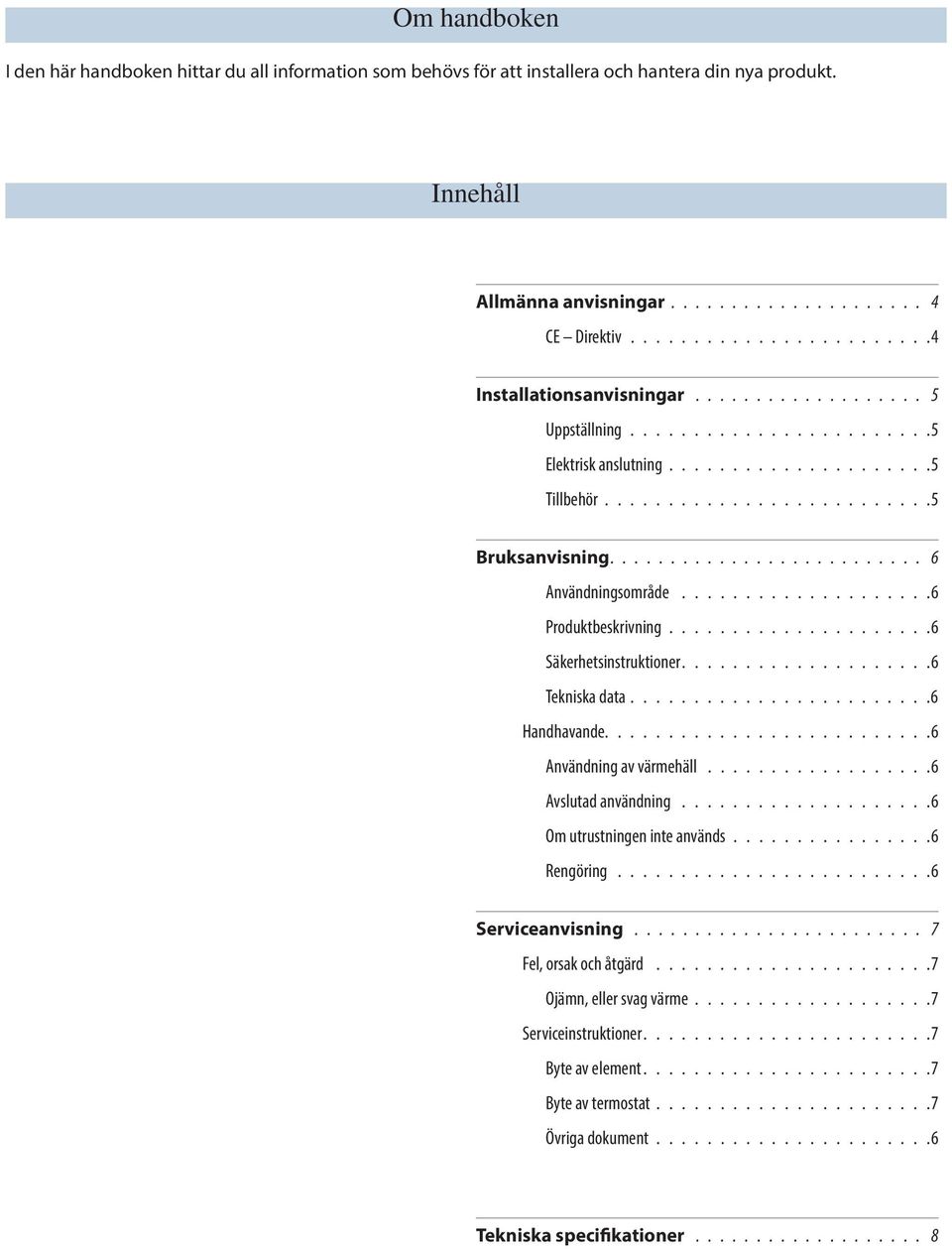

3 Om handboken I den här handboken hittar du all information som behövs för att installera och hantera din nya produkt. Innehåll Allmänna anvisningar CE Direktiv Installationsanvisningar Uppställning Elektrisk anslutning Tillbehör Bruksanvisning Användningsområde Produktbeskrivning Säkerhetsinstruktioner Tekniska data Handhavande Användning av värmehäll Avslutad användning Om utrustningen inte används Rengöring Serviceanvisning Fel, orsak och åtgärd Ojämn, eller svag värme Serviceinstruktioner Byte av element Byte av termostat Övriga dokument Tekniska specifikationer

......................... 6 Användningsområde....................6 Produktbeskrivning.....................6 Säkerhetsinstruktioner....................6 Tekniska data........................6 Handhavande.

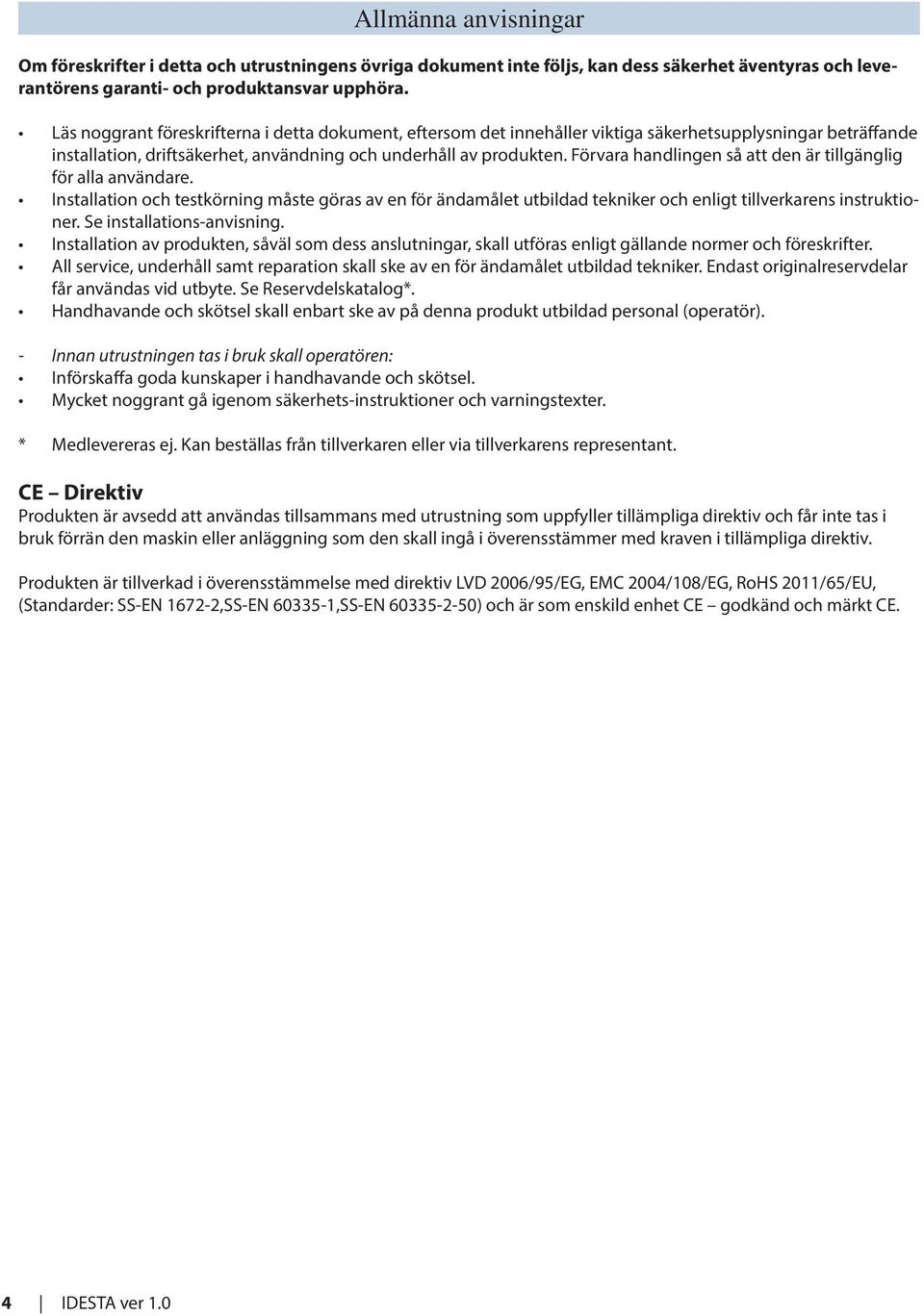

4 Allmänna anvisningar Om föreskrifter i detta och utrustningens övriga dokument inte följs, kan dess säkerhet äventyras och leverantörens garanti- och produktansvar upphöra. Läs noggrant föreskrifterna i detta dokument, eftersom det innehåller viktiga säkerhetsupplysningar beträffande installation, driftsäkerhet, användning och underhåll av produkten. Förvara handlingen så att den är tillgänglig för alla användare. Installation och testkörning måste göras av en för ändamålet utbildad tekniker och enligt tillverkarens instruktioner. Se installations-anvisning. Installation av produkten, såväl som dess anslutningar, skall utföras enligt gällande normer och föreskrifter. All service, underhåll samt reparation skall ske av en för ändamålet utbildad tekniker. Endast originalreservdelar får användas vid utbyte. Se Reservdelskatalog*. Handhavande och skötsel skall enbart ske av på denna produkt utbildad personal (operatör). - Innan utrustningen tas i bruk skall operatören: Införskaffa goda kunskaper i handhavande och skötsel. Mycket noggrant gå igenom säkerhets-instruktioner och varningstexter. * Medlevereras ej. Kan beställas från tillverkaren eller via tillverkarens representant. CE Direktiv Produkten är avsedd att användas tillsammans med utrustning som uppfyller tillämpliga direktiv och får inte tas i bruk förrän den maskin eller anläggning som den skall ingå i överensstämmer med kraven i tillämpliga direktiv. Produkten är tillverkad i överensstämmelse med direktiv LVD 2006/95/EG, EMC 2004/108/EG, RoHS 2011/65/EU, (Standarder: SS-EN ,SS-EN ,SS-EN ) och är som enskild enhet CE godkänd och märkt CE. 4 IDESTA ver 1.0

Förvara handlingen så att den är tillgänglig för alla användare. Installation och testkörning måste göras av en för ändamålet utbildad tekniker och enligt tillverkarens instruktioner.

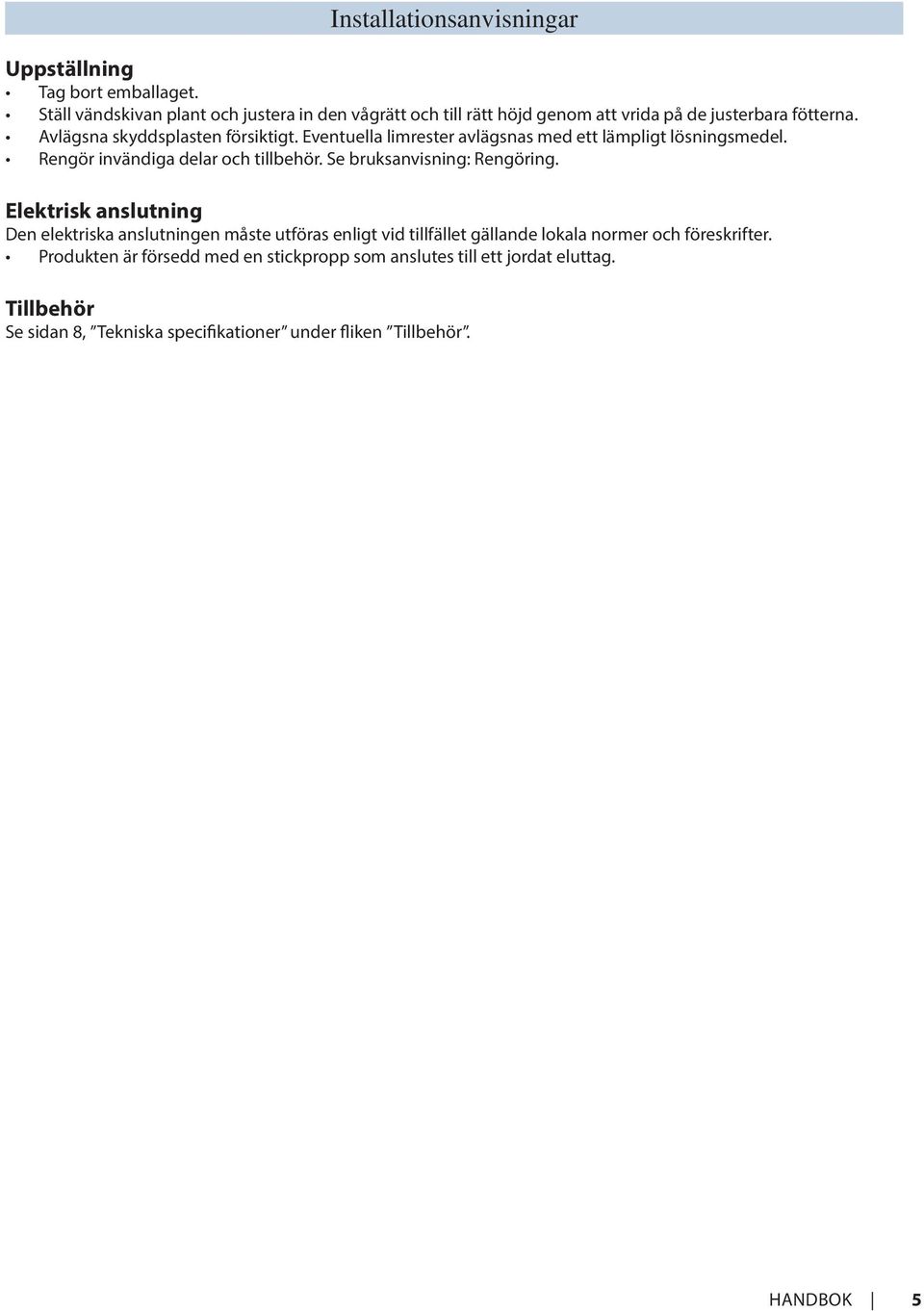

5 Installationsanvisningar Uppställning Tag bort emballaget. Ställ vändskivan plant och justera in den vågrätt och till rätt höjd genom att vrida på de justerbara fötterna. Avlägsna skyddsplasten försiktigt. Eventuella limrester avlägsnas med ett lämpligt lösningsmedel. Rengör invändiga delar och tillbehör. Se bruksanvisning: Rengöring. Elektrisk anslutning Den elektriska anslutningen måste utföras enligt vid tillfället gällande lokala normer och föreskrifter. Produkten är försedd med en stickpropp som anslutes till ett jordat eluttag. Tillbehör Se sidan 8, Tekniska specifikationer under fliken Tillbehör. HANDBOK 5

Eventuella limrester avlägsnas med ett lämpligt lösningsmedel. Rengör invändiga delar och tillbehör. Se bruksanvisning: Rengöring.

6 Bruksanvisning Användningsområde Produkten är avsedd att användas i alla typer av resturanger för varmhållning av olika föruppvärmda varmrätter. Produktbeskrivning Värmehällen är en stabil konstruktion som består av en tålig glasskiva som är 6mm tjock. Det finns flera sätt att montera fast värmehällen på. Regleringsorganen utgörs av en termostat och en strömbrytare till varje häll. Temperaturen kan ställas in i intervallet 0-85 C. Säkerhetsinstruktioner Spänningsförande delar! Vattenstråle får ej riktas direkt mot kontrollpanelen eller i dess närhet. Vatten i kontakt med spänningsförande delar medför direkt livsfara. Höga temperaturer! Vid temperaturer över 600C skall försiktighet vidtagas. Tekniska data En dataskylt med produktens tekniska uppgifter finns placerad på framsidan av panelplåten. Handhavande Användning av värmehäll 1. Tryck på strömbrytaren (position 1; figur 1) så att den tänds. 2. Vrid på vredet (position 3; figur 1) till ett önskat läge (1-6). Läge 1 är c:a 300C o läge 6 är c:a 850C. 3. Lampan (position 2; figur 1) lyser när element värmer. När temperaturen har nått sitt mål slocknar lampan. Avslutad användning Vrid på vredet (position 3; figur 1) till läge 0. Tryck på strömbrytaren (position 1; figur 1) så att den släcks. Rengör produkten: Se Rengöring. Om utrustningen inte används Om utrustningen ej skall användas under en längre tid måste följande instruktioner följas: Bryt effekt- och manöverströmmen till produkten, genom huvudströmbrytare eller i anläggningens central. Rengör produkten och alla dess tillbehör. Rengöring Rostfritt: Produkten skall vara avstängd och kall då rengöring sker. Använd varmt vatten och neutral disk- och rengöringsmedel. Använd inte stålull eller slipande rengöringsmedel vid rengöring av rostfria ytor. Om rengöringsmedlet innehållande klor (t.ex. klorin) använts måste sköljningen göras extra noggrant. Klor och klorföreningar i kontakt med rostfritt stål kan orsaka korrosionsangrepp. Trä: Vid behov rengör träet med möbelpolish enligt fabrikantens anvisningar. Plexiglas: Använd rent kallt vatten med en ren trasa med lite neutral disk- och rengöringsmedel. Användning av rengöringsmedel såsom rödsprits, terpentin, lacknafta eller vanligt fönsterputs rekommenderas ej. Sämskskinn är mycket användbar för rengöring. Trasor och sämskskinn bör inte vara torra vid användningen. Glashäll: Rengör produkten efter varje användningstillfälle. Använd alltid kokkärl med ren botten. Repor eller mörka fläckar på glaskeramiken har ingen inverkan på hur produkten fungerar. För att ta bort smuts. * Ta omedelbart bort: smällt plast, plastfolie och mat med socker. Smutsen kan skada produkten om du inte gör detta. Använd en speciell skrapa för glaset. Sätt skrapan snett mot glasytan och för bladet över ytan. * Ta bort när produkten svalnat tillräckligt: Kalkringar, vattenringar, fettstänk, glänsande metalliska missfärgningar. Använd ett speciellt rengöringsmedel för glaskeramik eller rostfritt stål. * Rengör produkten med en fuktig duk och rengöringsmedel. * Torka sedan produkten torr med en ren duk. OBS! Spola ej vatten mot elanslutningar! 6 IDESTA ver 1.0

Regleringsorganen utgörs av en termostat och en strömbrytare till varje häll. Temperaturen kan ställas in i intervallet 0-85 C. Säkerhetsinstruktioner Spänningsförande delar!

7 Serviceanvisning Fel, orsak och åtgärd Ojämn, eller svag värme 1. Defekta säkringar. 2. Defekta elledningar. 3. Värmeelementet fungerar ej: Följ serviceinstruktionerna: Byte av element. 4. Termostaten fungerar ej: Följ serviceinstruktionerna: Byte av termostat. Serviceinstruktioner Byte av element 1. Tillse att produkten är avstängd. 2. Bryt effekt och manöverledning till produkten. 3. Skruva loss manöverpanelen. 4. Lossa toppskivan o vänd den upp och ner. 5. Lossa kablarna som går från termostat till element o lampa samt lossa termostatgivare. 6. Dra loss det trasiga, klistrade elementet ev. klisterrester tvättas bort förtunning. 7. Omvänd återmontering sker. Byte av termostat 1. Tillse att produkten är avstängd. 2. Bryt effekt och manöverledning till produkten. 3. Skruva loss manöverpanelen. 4. Lossa kontakterna som sitter på baksidan av termostaten. 5. Lossa skruvarna som håller termostaten. 6. Omvänd återmontering sker. Övriga dokument Reservdelskatalog (medföljer ej). EG-försäkran (medföljer ej) Figur 1. Panel 1. Strömbrytare 2. Lampa 3. Termostat HANDBOK 7

Skruva loss manöverpanelen. 4. Lossa toppskivan o vänd den upp och ner. 5. Lossa kablarna som går från termostat till element o lampa samt lossa termostatgivare. 6.

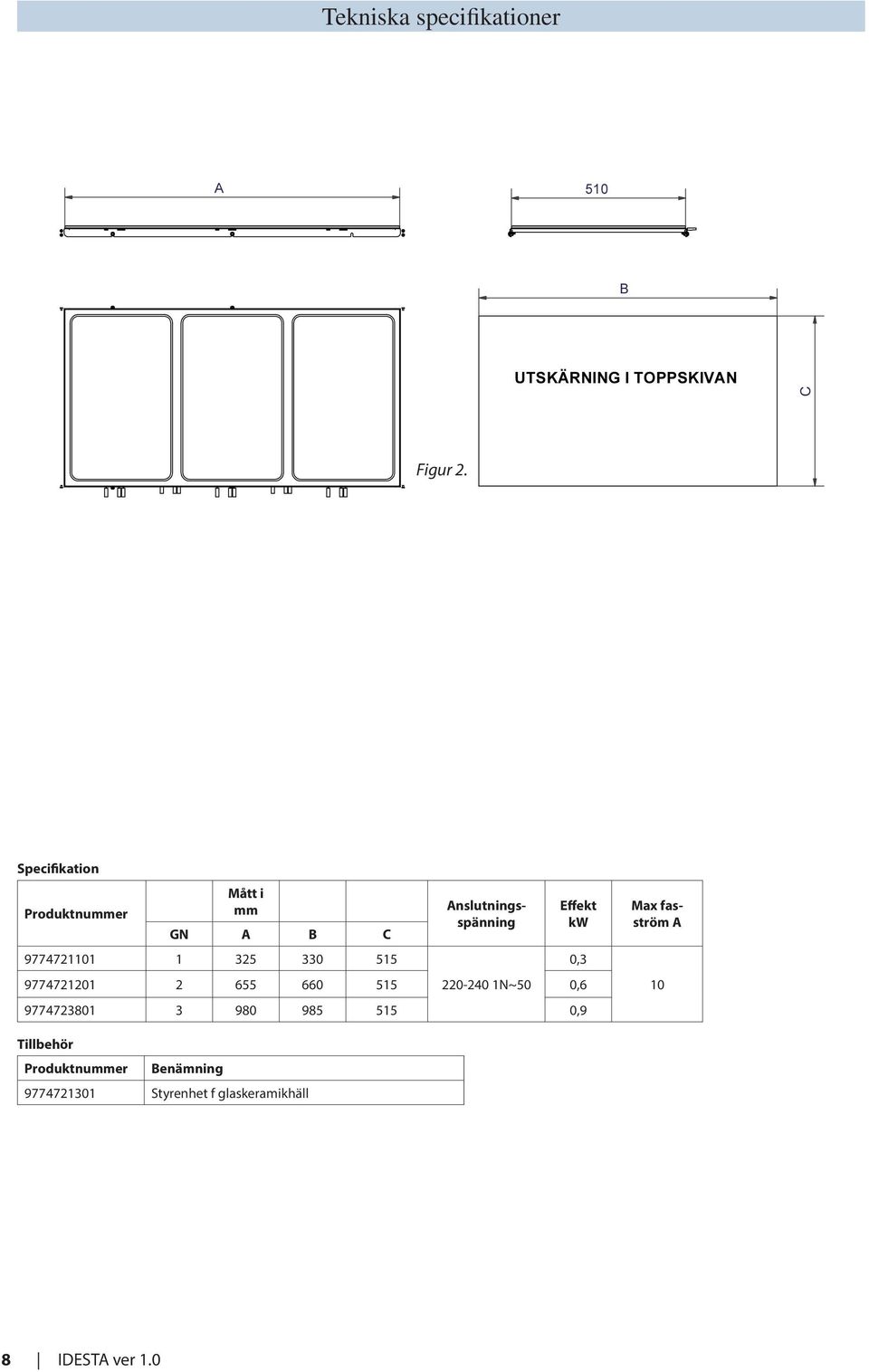

8 Tekniska specifikationer A 510 B UTSKÄRNING I TOPPSKIVAN C Figur 2. Specifikation Mått i mm Anslutningsspänning Effekt kw Produktnummer GN A B C , N~50 0, ,9 Max fasström A 10 Tillbehör Produktnummer Benämning Styrenhet f glaskeramikhäll 8 IDESTA ver 1.0

1 325 330 515 0,3 9774721201 2 655 660 515 220-240 1N~50 0,6 9774723801 3 980 985 515

9 HANDBOK 9

10 10 IDESTA ver 1.0

11 HANDBOK 11

12 Tel Fax Blidögatan 34 SE Malmö Sweden
