1 BRUKSANVISNING FÖR MASSAGEBADKAR MODELL: MONTE Tack för att du har valt ett BATHLIFE-badkar. Följ alla instruktioner noga för att garantera säkerheten. Innan installation, vänligen läs igenom avsnittet "Krav för el- och vattenanslutning" och förbered badkaret för anslutning till el- och vattensystemet. 1. DELAR OCH TILLBEHÖR INNEHÅLL INNEHÅLL Delar och tillbehör Krav för el- och vattenanslutning Installation av vattensystemet Installation av badkaret Bruksanvisning Underhåll Säkerhetsinstruktioner Felsökningstips Varning OBS: Denna handbok är inte ett garantibevis. Innehållet i denna manual kan komma att ändras utan föregående meddelande vid ändringar i produktens specifikationer och riktlinjer. 1. kudde 4. små massagejets 7. dränering 10. varmvattenventil 13. fönsterglas 2. bakvattenskydd 5. överlopp 8. kallvattenventil 11. dusch 3. jets med flerfärgad belysning 6. handräcke 9. blandare 12. kontrollpanel

DELAR OCH TILLBEHÖR INNEHÅLL INNEHÅLL--------------------------------------------------------1 Delar och tillbehör----------------------------------------------2 Krav för el- och

2 Schema för el- och vattenanslutning 2. KRAV FÖR EL- OCH VATTENANSLUTNING 2.1 Strömbrytare: Installera en liten säkerhetsbrytare, 32 A, vattentät och med läckageskydd, på lättåtkomlig plats. Slå av strömbrytaren efter användning för att skydda produktens datorsystem. ("A" på följande bild) 2.2 Ström/ellutag: 220 V/50 Hz, 10 A, vattentätt uttag, 2,5 mm² tretrådig koppartråd. Eluttaget måste vara riktat utåt för enkelt framtida underhåll. ("B" på följande bild) 2.3 Vattenanslutning: Anslut varm- och kallvatten med anslutningsslangar (1/2 utvändig gänga) till motsvarande vattenledningar. Avstängningsventil bör installeras på änden av vattenledningen på väggen. ( C" på följande bild) 2.4 Avloppsanslutning: Avloppssystemet ska vara placerat strax till höger om dräneringspunkten, så som visas på bilden nedan. Är det inte det måste det åtminstone vara placerat inom 200 mm från denna punkt. Diametern på avloppsröret bör vara 50 mm eller mer. ("D" på följande bild) 2.5 Underhållsutrymme: Vänligen lämna ett utrymme på 500 mm eller mer runtomkring badkaret för framtida underhåll. Installera inte några fasta föremål i detta utrymme. ("E" på följande bild) OBS: Vattentrycket hos denna produkt måste vara mellan 0,1-0,4 MPA. Om vattentrycket ligger utanför detta område kan produktens funktion påverkas. Installera boosterpumpen om vattentrycket är för lågt (vänligen förbered boosterpumpen själv). E MONTE ELEKTRISKA SPECIFIKATIONER Apparatens namn Spänning Frekvens Effekt Vattenpump AC220V 50 Hz 750 W

Eluttaget måste vara riktat utåt för enkelt framtida underhåll. ("B" på följande bild) 2.

3 Strömkabeln måste installeras med läckageskydd och vara jordansluten. Strömkabelns tvärsnitt bör vara minst 2,5 mm². Nätaggregatet ska uppfylla nationella säkerhetskrav (vänligen anslut läckagebrytare själv) och jordledningen ska vara ansluten till badkarets kopplingsplint, där det finns en jordledningssymbol Dränering Justera skruvarna på badkarets fötter för att balansera badkarskroppen. Koppla ihop badkarsavloppet med avloppsröret och anslut därefter röret till golvbrunnen. Applicera även lim. Som visas i skissen nedan: 3. INSTALLATION AV VATTENSYSTEMET 3.1 Vattenförsörjning (systemskiss) VARMT VATTEN HANDDUSCH VARMVATTENVENTIL vattenpass BLANDARE KALLT VATTEN dränering KALLVATTENVENTIL VATTENINTAG 3.2 Röranslutning Vattenförsörjning Badkarets delar är redan monterade i fabriken, så du behöver bara ansluta kall- och varmvattenslangarna till motsvarande vattenrör eller kopplingar. Vattenanslutningarna bör placeras utom synhåll på baksidan av badkaret. dusch blandare varmvattenventil kallvattenventil vattenintag kallt vatten slang för handdusch smutsfilter varmt vatten avloppsrör 4. INSTALLATION AV BADKARET 4.1 Installation av badkarskanter Hantera badkaret varsamt vid installation för att undvika repor Koppla ihop dräneringsomkopplaren med avloppsröret, ett mjukt rör kan användas vid avvikelse mellan avloppsröret och golvbrunnen Lossa skruvarna, höljet och plastpackningarna, och ta sedan ut kantbrädan. skruv 4.2 Justera skruvarna på badkarets fötter för att placera badkaret horisontellt. 4.3 Fäst slutligen kantbrädan som på diagrammet. Sätt först in kantbrädan mellan badkarskanten och den fixerade plastbrädan. Fäst den sedan med skruvar.

2 Dränering Justera skruvarna på badkarets fötter för att balansera badkarskroppen. Koppla ihop badkarsavloppet med avloppsröret och anslut därefter röret till golvbrunnen. Applicera även lim.

4 5. BRUKSANVISNING 5.1 Blandarfunktioner Justera varmvattenventilen (bild 9) för varmt vatten och kallvattenventilen (bild 11) för kallt vatten. Justera 9 och 11 tillsammans för att hitta lämplig temperatur Vrid funktionsväljaren för att välja mellan vattenkran och handdusch (bild 10) Vänligen stäng av varm- och kallvattenventiler efter användning. bild 9 bild 10 bild Kontrollpanelens funktioner Pump Belysning Pump Vattenpump När strömmen är på, tryck på vattenpumpsknappen. Denna blir då blå, vilket betyder att vattenpumpen startar (har badkaret vattennivåsensor, startar pumpen först när tillräcklig vattennivå har uppnåtts). Tryck på vattenpumpsknappen igen för att stänga av funktionen och knappen blir grön. Har badkaret vattennivåsensor, stannar pumpen om det inte finns tillräckligt med vatten. Den startar om efter 2 sekunder när vattennivån åter är tillräcklig. Belysning Undervattenslampa När strömmen är på, tryck på ljusknappen. Denna blir då blå, vilket betyder att lampan startar. Tryck på knappen igen för att stänga av funktionen och knappen blir grön. 6. RENGÖRING OCH UNDERHÅLL: 6.1 Rengör badkaret med ett milt rengöringsmedel och en mjuk trasa. Det är förbjudet att använda rengöringsmedel som innehåller ammoniak eller aceton. Det är också förbjudet att använda steriliseringslösning som innehåller formyl och formaldehyd. 6.2 Om det finns några repor på badkaret kan detta åtgärdas med hjälp av sandpapper. Börja med att använda #2000 sandpapper för att slipa ner repan, applicera därefter tandkräm på repan och polera med en mjuk trasa. 6.3 Om det har bildats kalkbeläggning på karets yta, använd en mjuk trasa som är fuktad med citronsyra eller ättika för att rengöra badkaret. 6.4 Bakvattenskyddet kan tas av och rengöras om det blir fullt eller smutsigt. 6.5 Kromade delar får inte torkas av för ofta. 6.6 Använd inte verktyg, skarpa föremål eller kemiska lösningsmedel för att rengöra badkaret. 6.7 Vänligen dränera bort vattnet efter badet och koppla bort strömmen. 6.8 Badkarets yta måste skyddas från stötar och ytan får inte repas. Se till att föremål med en temperatur på över 70 C (t.ex. tända cigaretter) inte kommer i kontakt med badkarets yta. 6.9 Massagesystemsrengöring: Fyll badkaret med varmvatten (40 C), häll i rengöringsmedel (2 gram per liter vatten). Starta massagesystemet, stäng av det efter 5 minuter och dränera bort vattnet. Fyll sedan badkaret med kallvatten och starta massagesystemet. Stäng av det efter 3 minuter, dränera bort vattnet och rengör därefter badkaret. 7. SÄKERHETSINSTRUKTIONER: 7.1 Endast en auktoriserad servicetekniker (elektriker) kan utföra elinstallationsarbetet Elinstallationsarbetet ska utföras i enlighet med nationella standarder och nationell lagstiftning. Man bör installera en säkerhetsbrytare och alla elektriska delar måste vara väl jordade. Strömbrytare, stickkontakt och uttag ska vara vattentäta. 7.3 Använd inte för varmt vatten. Fyll först på med kallvatten, sedan varmvatten. Starta inte vattenpumpen förrän vattennivån når massagemunstyckena. 7.4 Koppla bort strömmen efter användning. 7.5 Massagen bör inte pågå i mer än 30 minuter.

bild 9 bild 10 bild 11 5.2 Kontrollpanelens funktioner Pump Belysning Pump 5.2.1 Vattenpump När strömmen är på, tryck på vattenpumpsknappen.

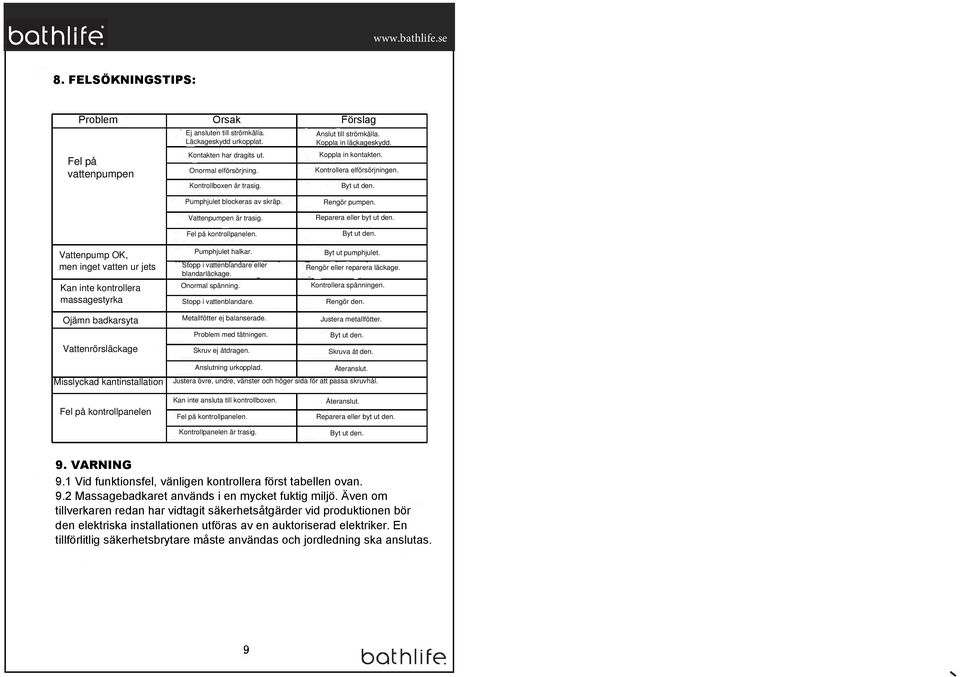

5 8. FELSÖKNINGSTIPS: Problem Orsak Ej ansluten till strömkälla. Läckageskydd urkopplat. Fel på vattenpumpen Kontakten har dragits ut. Kontrollera elförsörjningen. Kontrollboxen är trasig. Vattenpumpen är trasig. Fel på kontrollpanelen. Kan inte kontrollera massagestyrka Ojämn badkarsyta Vattenrörsläckage Byt ut pumphjulet. Stopp i vattenblandare eller blandarläckage. Rengör eller reparera läckage. Onormal spänning. Stopp i vattenblandare. Metallfötter ej balanserade. Kontrollera spänningen. Rengör den. Justera metallfötter. Problem med tätningen. Skruv ej åtdragen. Skruva åt den. Återanslut. Justera övre, undre, vänster och höger sida för att passa skruvhål. Kan inte ansluta till kontrollboxen. Fel på kontrollpanelen Rengör pumpen. Reparera eller byt ut den. Pumphjulet halkar. Anslutning urkopplad. Misslyckad kantinstallation Koppla in kontakten. Onormal elförsörjning. Pumphjulet blockeras av skräp. Vattenpump OK, men inget vatten ur jets Förslag Anslut till strömkälla. Koppla in läckageskydd. Fel på kontrollpanelen. Kontrollpanelen är trasig. Återanslut. Reparera eller byt ut den. 9. VARNING 9.1 Vid funktionsfel, vänligen kontrollera först tabellen ovan. 9.2 Massagebadkaret används i en mycket fuktig miljö. Även om tillverkaren redan har vidtagit säkerhetsåtgärder vid produktionen bör den elektriska installationen utföras av en auktoriserad elektriker. En tillförlitlig säkerhetsbrytare måste användas och jordledning ska anslutas.

Rengör eller reparera läckage. Onormal spänning. Stopp i vattenblandare. Metallfötter ej balanserade. Kontrollera spänningen. Rengör den. Justera metallfötter. Problem med tätningen.
