1 INSTALLATIONSANVISNING Cylinda torktumlare

2 1 INSTALLATION TORKTUMLARENS PLACERING Torktumlaren kan placeras fristående, inbyggd eller som tvättpelare. Tänk på att torktumlaren producerar värme och den bör därför inte placeras i ett alltför litet utrymme. Om rummet är mycket litet tar torkningen, på grund av den begränsade luftmängden, längre tid. TIPS! För att förbättra luftväxlingen, låt dörren vara öppen till den plats där torktumlaren är placerad. VARNING! Elinstallation ska utföras av behörig fackman. A. Fristående Torktumlaren kan placeras bredvid tvättmaskinen. B. Inbyggd Torktumlaren kan byggas in under en bänkskiva med minimum höjd 850 mm. Breddmåttet måste vara minst 600 mm. C. Tvättpelare Torktumlaren kan ställas ovanpå en Cylinda tvättmaskin. Då använder man de tvättpelarfästen som följer med maskinen: fotkoppar. Dessa ligger i en påse i trumman. tippskydd. Dessa är vid leverans fästa nere till vänster på maskinens baksida. Utdragbar skiva finns, hos din Cylindaförsäljare, att köpa som tillbehör: Art nr E Montera tvättpelare så här: 1. Skruva bort de två markerade skruvarna på tvättmaskinens baksida. min 600. Fäst tippskydden med skruvarna som bilden visar. min

TIPS! För att förbättra luftväxlingen, låt dörren vara öppen till den plats där torktumlaren är placerad. VARNING! Elinstallation ska utföras av behörig fackman. A.

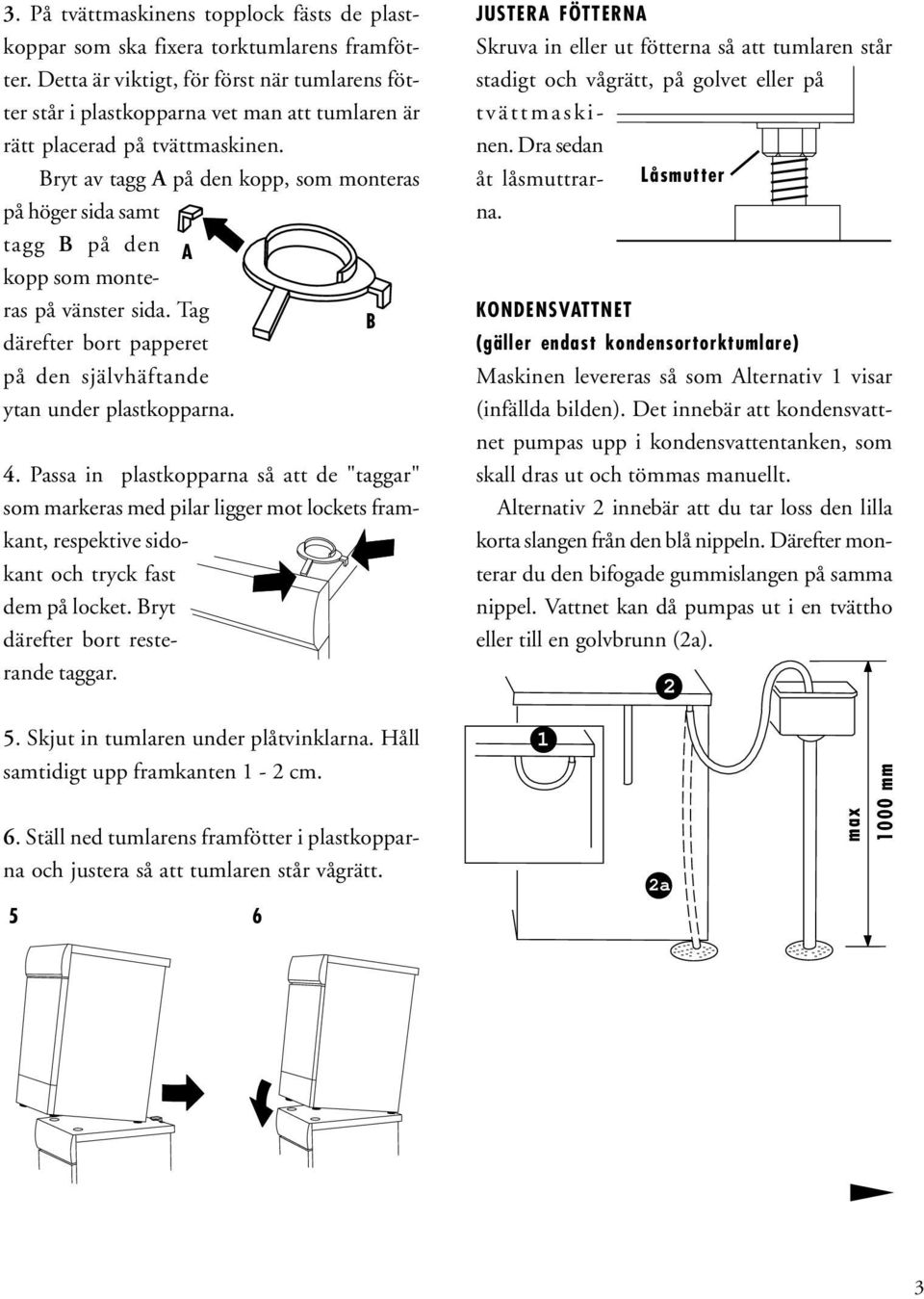

3 3. På tvättmaskinens topplock fästs de plastkoppar som ska fixera torktumlarens framfötter. Detta är viktigt, för först när tumlarens fötter står i plastkopparna vet man att tumlaren är rätt placerad på tvättmaskinen. Bryt av tagg A på den kopp, som monteras på höger sida samt tagg B på den A kopp som monteras på vänster sida. Tag B därefter bort papperet på den självhäftande ytan under plastkopparna. 4. Passa in plastkopparna så att de "taggar" som markeras med pilar ligger mot lockets framkant, respektive sidokant och tryck fast dem på locket. Bryt därefter bort resterande taggar. JUSTERA FÖTTERNA Skruva in eller ut fötterna så att tumlaren står stadigt och vågrätt, på golvet eller på tvä ttmaskinen. Dra sedan åt låsmuttrarna. Låsmutter KONDENSVATTNET (gäller endast kondensortorktumlare) Maskinen levereras så som Alternativ 1 visar (infällda bilden). Det innebär att kondensvattnet pumpas upp i kondensvattentanken, som skall dras ut och tömmas manuellt. Alternativ innebär att du tar loss den lilla korta slangen från den blå nippeln. Därefter monterar du den bifogade gummislangen på samma nippel. Vattnet kan då pumpas ut i en tvättho eller till en golvbrunn (a). 5. Skjut in tumlaren under plåtvinklarna. Håll samtidigt upp framkanten 1 - cm. 6. Ställ ned tumlarens framfötter i plastkopparna och justera så att tumlaren står vågrätt. 1 a max 1000 mm 5 6 3

Bryt av tagg A på den kopp, som monteras på höger sida samt tagg B på den A kopp som monteras på vänster sida. Tag B därefter bort papperet på den självhäftande ytan under plastkopparna. 4.

4 LUFTEVAKUERING (gäller endast avluftningstorktumlare) Torktumlarens frånluft skall ledas till en evakueringskanal eller till ett utsläpp genom väggen med hjälp av den medföljande avluftningsslangen. Anslutning till torktumlaren Torktumlaren har tre möjligheter till luftevakuering: på baksidan, på höger sida och på vänster sida. Vid leverans är ett hål öppet. De två övriga är täckta med lock. Torktumlaren levereras med en stos (1), ett plastband () och en 3 1 avluftningsslang (3). Anslutning till evakueringskanal Avluftningsslangen skall ledas kortaste vägen och så rakt som möjligt från torktummlaren till evakueringskanalen. Klipp eller skär av avluftningsslangen om den är för lång. Vid behov kan avluftningsslangen förlängas till max 8 meter (innerdiameter 10 mm). Behövs längre slang krävs större innerdiameter för att bibehålla torktumlarens fläktkapacitet. Eventuella böjar skall göras så mjuka som möjligt. Om 90º-böjar behöver användas får det vara högst fyra stycken. Fler böjar minskar torktumlarens fläktkapacitet. Montera luftevakueringen enligt följande: 1. Trä avluftningsslangen på stosen och fäst med plastbandet.. Tag ur eventuellt plastlock om du önskar montera avluftningen till annat hål än det som redan är öppet. 3. Sätt i stos med avluftningsslang i hålet. 4. Sätt locket i det öppna hålet. Exempel på installationer 4

Torktumlaren levereras med en stos (1), ett plastband () och en 3 1 avluftningsslang (3).

5 Installation i varmt klimat Vid installation i högre temperaturer än 5 C, (77 F) och hög luftfuktighet får avluftningsslangen inte monteras uppåt. Montera alltid slangen nedåt eller horisontellt från torktumlaren. Tillbehör Om avluftningsslangen leds till ett utsläpp i väggen kan man förhindra inströmmning av kalluft genom att montera ett ventilationsgaller, artikel nr Ventilationsgallret kan monteras antingen ut- eller invändigt. Kondensproblem Om slangen är lång och rummet kallt, bildas kondens i slangen. Detta kan ej undvikas. Vid svackor på evakueringsslangen ökar risken att kondensvatten samlas i svackan och hindrar luftflödet. För att undvika att vatten samlas i slangen eller rinner tillbaka in i maskinen, borra ett hål (Ø3 mm) vid slangens lägsta punkt och ställ en skål under. Ventilationsgaller Om det bara finns en evakueringskanal från rummet måste ett s k dragavbrott monteras, artikelnummer Dragavbrott 5

Tillbehör Om avluftningsslangen leds till ett utsläpp i väggen kan man förhindra inströmmning av kalluft genom att montera ett ventilationsgaller, artikel nr 905900.

6 ELINSTALLATION Elinstallation skall göras med kabel för fast installation, med allpolig brytning, av behörig fackman. Koppling vid leverans Maskinen levereras 3-fas, 400 V, värmeeffekt 850/60/500 W (se typskylt) och säkras 10 A. Om det finns jordfelsbrytare skall denna vara av typ A. Det är möjligt att koppla om till 1- fasanslutning, se nedan. Omkopplingsbar Maskinen kan kopplas om till 1-fas, 10 eller 16 A. För omkoppling till 1-fas krävs en 3-ledarkabel med stickpropp. Omkopplingen skall utföras enligt omkopplingsschemat under maskinens topplock. 1-fas, 30 V, 50 Hz, värmeeffekt 1900 W, säkras 10 A. För omkoppling av kondenstorktumlare med display till 1-fas, värmeeffekt 1900 W, säkrad 10 A, se nedan. 1-fas, 30 V, 50 Hz, värmeeffekt 850/60/ 500 W, säkras 16 A. OBS! Elanslutning/omkoppling skall utföras av behörig fackman. Gör så här: Slå av huvudströmbrytaren,, och slå på den igen så att maskinen är i utgångsläget. Tryck fem gånger på Enter -knappen, tryck därefter fem gånger på P -knappen. De tio tryckningarna skall göras inom femton sekunder. Inom tre sekunder efter sista trycket på P - knappen skall du, med -knapparna, välja Låg. Sammankoppling av torktumlaren och Cylinda tvättmaskin Sammankoppling av elanslutning enligt nedan skall utföras av en behörig fackman. För att jämn belastning på faserna vid installation av torktumlaren tillsammans med Cylinda tvättmaskin i 1-fasutförande bör faserna kopplas så här: Torktumlare: Klämma märkt L1 till fas 1. Klämma märkt L till fas 1. Klämma märkt L3 till fas. Tvättmaskin: Klämma märkt L till fas 3. Omkoppling av kondenstorktumlare med display: För att maskinen skall visa korrekt återstående torktid skall du efter omkoppling välja elementeffekt Låg. 6

Det är möjligt att koppla om till 1- fasanslutning, se nedan. Omkopplingsbar Maskinen kan kopplas om till 1-fas, 10 eller 16 A. För omkoppling till 1-fas krävs en 3-ledarkabel med stickpropp.

7 LUCKHÄNGNING Torktumlarens lucka är vid leverans vänsterhängd. Du kan dock byta sida för luckhängningen så att den blir högerhängd. 3. Byt plats på gångjärnstappen. Vid högerhängning skall gångjärnsfästet sedan vändas upp och ner. Gör så här: 1. Tag bort den nedre frontplåten och skruva ut de tre skruvar som gångjärnsfästet är fastskruvat med. Gångjärnstapp 4. Byt sedan plats på den gångjärnstapp som sitter i panelens underkant. Gångjärnsfäste. Vinkla ut dörrens nederkant åt vänster samtidigt som du vrider gångjärnsfästet som pilarna sisar. 5. Därefter skall du byta plats på de plastpluggar som finns på luckans över- respektive underkant. Använd en flat skruvmejsel. 7

Tag bort den nedre frontplåten och skruva ut de tre skruvar som gångjärnsfästet är fastskruvat med. Gångjärnstapp 4.

8 6. Skruva ut de två skruvarna på luckans sidor, cirka fem millimeter, tills det går att ta ut luckmagneten och täckbrickan på luckans insida. 7. Plocka därefter ut luckmagneten (1) och täckbrickan () Skruva in skruvarna så att luckmagneten och täckbrickan hålls på plats. 11. Skruva bort den markerade skruven. Om det är en kondernsortorktumlare skall du också öppna luckan till kondensorn. 1. Montera därefter fast luckan på maskinens högersida Sätt i luckmagneten där täckbrickan satt. 9. Sätt i täckbrickan där luckmagneten satt. 8

Skruva in skruvarna så att luckmagneten och täckbrickan hålls på plats. 11. Skruva bort den markerade skruven.

9 13. Skruva fast gångjärnsfästet med skruvarna i den ordning bilden visar Skruva tillbaks den skruv du skruvade loss under punkt Sätt tillbaka den nedre frontplåten. 9

10 10 AVSIKTLIGT BLANK

11 AVSIKTLIGT BLANK 11

12 004 Art Nr: Rätten till ändringar förbehålls. Tryckt på miljövänligt papper som uppfyller Miljöförbundets och Naturskyddsföreningens krav. 1
