1 Solfångarstyrning SWP140

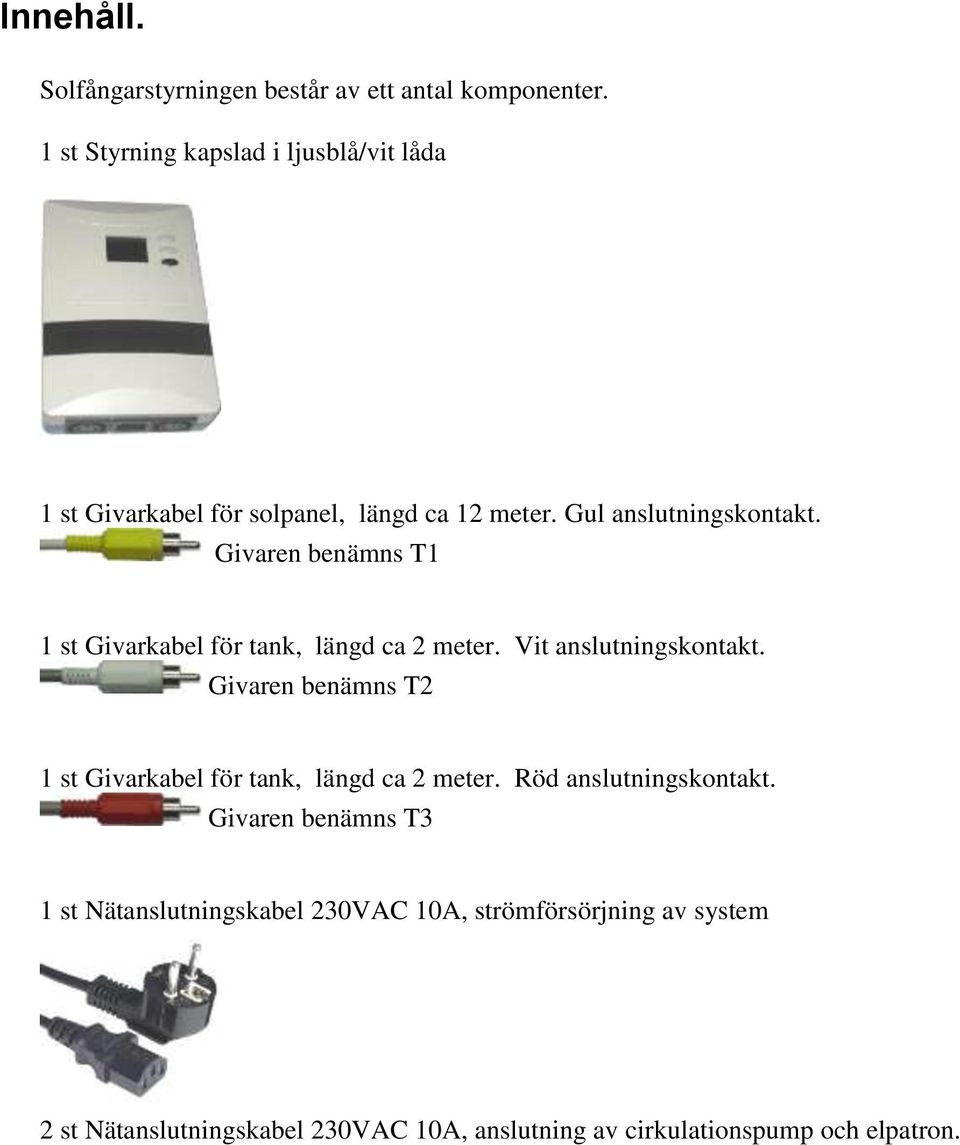

2 Innehåll. Solfångarstyrningen består av ett antal komponenter. 1 st Styrning kapslad i ljusblå/vit låda 1 st Givarkabel för solpanel, längd ca 12 meter. Gul anslutningskontakt. Givaren benämns T1 1 st Givarkabel för tank, längd ca 2 meter. Vit anslutningskontakt. Givaren benämns T2 1 st Givarkabel för tank, längd ca 2 meter. Röd anslutningskontakt. Givaren benämns T3 1 st Nätanslutningskabel 230VAC 10A, strömförsörjning av system 2 st Nätanslutningskabel 230VAC 10A, anslutning av cirkulationspump och elpatron.

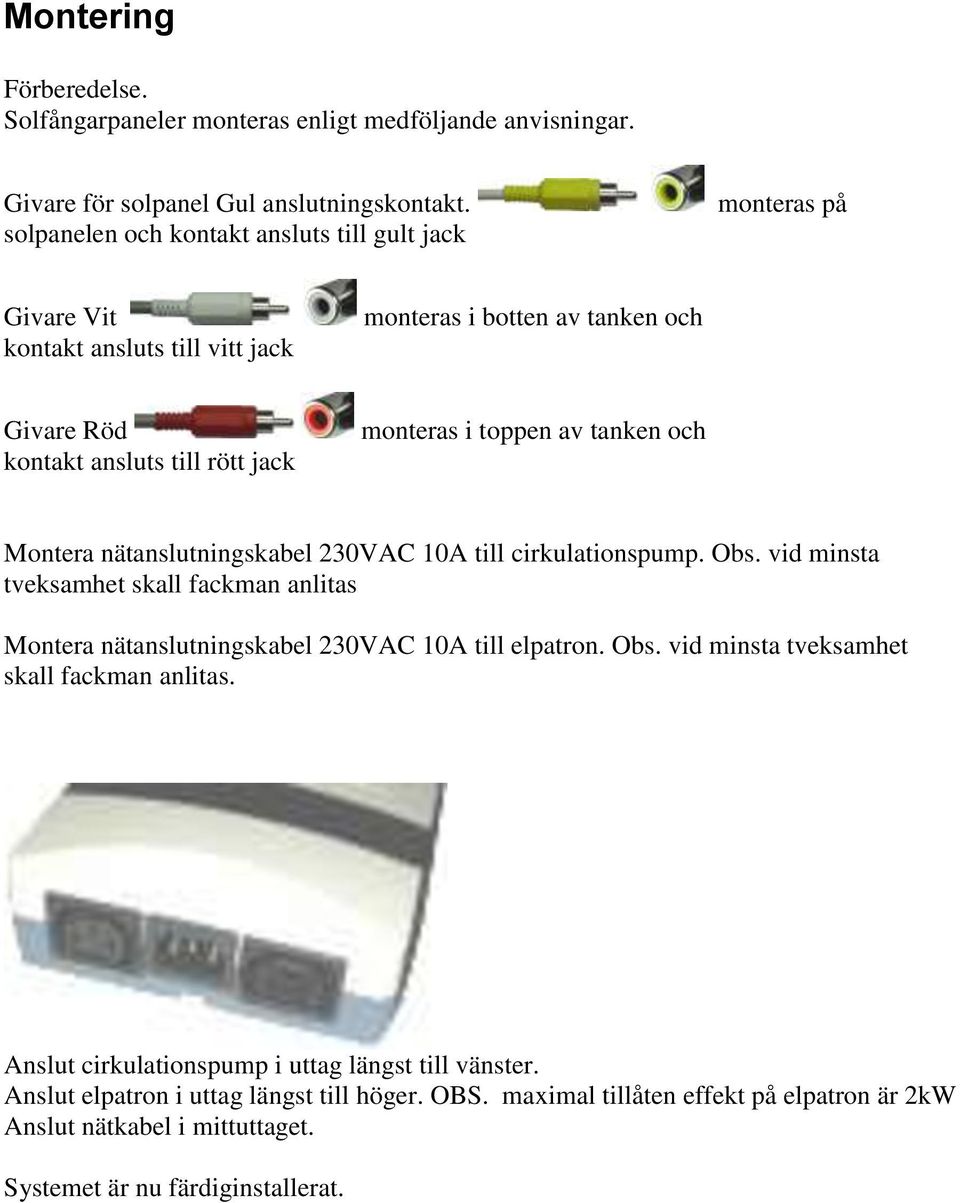

3 Montering Förberedelse. Solfångarpaneler monteras enligt medföljande anvisningar. Givare för solpanel Gul anslutningskontakt. solpanelen och kontakt ansluts till gult jack monteras på Givare Vit kontakt ansluts till vitt jack monteras i botten av tanken och Givare Röd kontakt ansluts till rött jack monteras i toppen av tanken och Montera nätanslutningskabel 230VAC 10A till cirkulationspump. Obs. vid minsta tveksamhet skall fackman anlitas Montera nätanslutningskabel 230VAC 10A till elpatron. Obs. vid minsta tveksamhet skall fackman anlitas. Anslut cirkulationspump i uttag längst till vänster. Anslut elpatron i uttag längst till höger. OBS. maximal tillåten effekt på elpatron är 2kW Anslut nätkabel i mittuttaget. Systemet är nu färdiginstallerat.

4 Funktion Uppvärmning av vatten med värme från solfångaren. Arbetsprincip solfångare: Styrningen mäter kontinuerligt temperaturen på solfångaren, gul givare T1 och jämför solfångarens temperatur med vattentemperaturen i botten av tanken, vit givare T2. Om temperaturen på T1 är mer än 4 högre än vattentemperaturen i botten av tanken T2 startas cirkulationspumpen. Pumpen fortsätter att köra till dess att temperaturen på T1 är samma som vattentemperaturen i botten av tanken, vit givare T2. Temperaturen i toppen av tanken styr EJ regleringen då solfångaren värmer vattnet. Detta säkerställer att solfångaren alltid försöker värma upp hela vattenmängden i tanken. Notera att styrningen också samtidigt jobbar mot en inställd önskad maximal temperatur. Har vattnet i botten av tanken uppnått denna inställda temperatur så stängs cirkulationspumpen av även om det finns mer energi att hämta från solfångarna. Nödkylning. Om maximal temperatur har uppnåtts i botten av tanken och cirkulationen har stoppats så kommer temperaturen att stiga i solfångaren. Vid högsommardagar så kan temperaturen stiga över 100. Detta är i sig inte skadligt men systemet har ett inbyggt nödkylningssystem. Stiger temperaturen till över 120 så startas cirkulationspumpen även om max temperatur är uppnådd i botten av tanken. Detta kyler panelerna. Stiger temperaturen trots kylningen till över 150 så stängs nödkylningen av för att undvika skador på cirkulationspump. Temperaturen kommer så småning om att falla av sig själv då solen går ned och systemet återgår till normal drift helt utan att någon åtgärd behöver utföras.

5 Uppvärmning av vatten med elpatron. Arbetsprincip elpatron: Med elpatron inkopplad kan styrningen reglera så att tanken alltid har varmvatten oavsett tillgången på solenergi. Vid de tillfällen som solfångaren ej levererar solenergi, cirkulationspumpen är avstängd, så mäter styrningen kontinuerligt temperaturen i toppen av tanken, röd givare T3. Om temperaturen i toppen av tanken är lägre än angiven önskad vattentemperatur startas elpatronen och förblir tillslagen till dess att temperaturen i toppen av tanken har uppnått önskad temperatur. Temperaturen i botten av tanken styr EJ regleringen då elpatronen värmer vattnet. Detta säkerställer att elpatronen endast värmer upp nödvändig vattenmängd. Solfångarenergi kontra elpatron. För att elpatronen ej skall arbeta i onödan så kan önskad inställd temperatur från elpatron aldrig ställas högre än önskad vattentemperatur genererad av solfångaren. Justeras vattentemperaturen ned så justeras även elpatronstemperaturen automatiskt. Max effekt Observera att maximal totala effekt på ansluten elpatron är 2kW. Skall högre effekt styras måste en 230V kontaktor kopplas in för att styra lasten.

6 Driftsvisningsmeny T1 (21 ) visar temperaturen på solfångarpanelerna, gul givare. Detta värde går EJ att påverka T2 (19 ) visar vattentemperatur i botten av tank, vit givare. Detta värde går EJ att påverka. A (70 ) visar inställd önskad maximal vattentemperatur som solfångaren skall producera. Detta värde kan ändras. Notera att värdet endast ställer en maximal temperatur. Temperaturen kan från solfångaren kan vara lägre än inställt värde. T3 (19 ) visar vattentemperatur i toppen av tank, röd givare. Detta värde går EJ att påverka B (55 ) visar inställd önskad maximal vattentemperatur som elpatronen skall producera. Detta värde kan ändras.

7 Symboler cirkulationspump innebär att cirkulationspumpen är avstängd. Animerad pil som roterar innebär att pumpen körs. Symboler elpatron Grå elpatron innebär att elpatronen är avstängd. Rödglödande elpatron innebär att elpatronen är aktiv Solfångarstyrning SWP140 Levererad av TH Solvärme Dingle
