2 (Manual.TH SOL 801.Hybrid. 1.Innehåll: genomgång av komponenter.packlista se sida 5. 2.Montering av kollektor (takmodul)&tank. 3.Styrenhet montering inkoppling. 4.praktiska tips&råd. 5.skötsel underhåll. 6.Garanti. 7.SP dokument.kopia att bifoga vid ansökan för solfångarbidrag(insändes till Länstyrelsen i er region,tillsammans med blankett från Boverket (Solfångarstöd). Levererad av TH Solar Sverige. Tossene Berg Dingle e.post info@thsolar.se 2

3 1.Börja med att kontrollera &gå igenom samtliga delar i leveransen. Kontrollera att alla rör är hela,därefter pricka av alla detaljer mot Packlista som finns på sidan se först ut lämplig plats där solfångar modulen skall monteras,i fortsättningen Förkortat= SFM Lämplig placering avgörs av användaren. I de norra delarna av Sverige,med rikliga snömängder kan montering på vägg vara att föredra.vid kusterna samt södra delarna är takmontage att föredra.vid takmontage av SFM används medlevererade tak fästen.vid väggmontage endast aluminiumvinklar som finns i ficka på frigolit-skyddet över vacumrören. Både vid tak eller väggmontering rekommenderas att SFM monteras vågrätt Liggande,med på gaveln texten (inlet) nedåt,lodrät montering (stående)rekommenderas ej på 801 model ftersom denna cirkulerar rent vatten. Fritidshusägare skall Tömma både tank o SFM noggrant på hösten (frysrisk).obs endast vid liggande Montering kan SFM tömmas tillfredställande. Dra nu rören mellan tak & SFM och tanken-beredaren,sträva efter att ha så kort väg som möjligt mellan vvb tank & SFM.Obs att montera T- koppling med plugg eller kran, på lägsta punkten för att få en effektiv evakuering av allt vatten när man före vintern skall vinterställa fritidshuset.obs lossa alla anslutningar så att systemet kan tömmas helt gäller (Fritidshus) Häng nu upp vvb tanken på vägg i utrymmet där tidigare vvb varit. Anslut nu reduceringsventil backventil,säkerhetsventil o kran samt montera cirkulationspumpen allt enligt separat skiss se sid 5-6. Anvisning finns i lådan med kopplingar o tillbehör.fyll nu hela systemet med vatten för att kontrollera att alla anslutningar& kopplingar är täta.obs anslut inte el eller kontrollpanel före SFM o tank är avluftade & fyllda med vatten.avlufta = fyll systemet genom att öppna varmvattenkran efter vvb tank. SFM skall inte fyllas vid solsken,första gången man fyller sytemet bör vara en dag utan solsken,om man ändå monterar en solig dag.bör man täcka över SFM med pappskiva från emballage lådan,så snart SFM är på plats på tak/vägg.vänta med fyllning av system till eftermiddag/kväll. 3

I de norra delarna av Sverige,med rikliga snömängder kan montering på vägg vara att föredra.vid kusterna samt södra delarna är takmontage att föredra.

4 3.Inkoppling av kontrollenhet/styrutrustning.förenklad,version. TH Soldator swp140. Egen manual. Kontrollenhet som har de nödvändiga grundfunktionerna ni behöver för att styra Takmoduler Solfångare extra pumpar,givare för kontroll av temperatur i tank. Anslutningar:4styck ingångar för givare till/från solfångare.ackumulatortank. GUL givare anslutes till takmodulen instiks i dykröret under silikonpluggen, Märkt outlet. Styr- enheten kopplar in/ur elpatronen max 2000W. Elkabel 220v jordad anslutes till styrenheten.jordat uttag 10 amp säkrat uttag. Anslutningskabel till elpatron kopplas in i skarvdosa med elkabel från tsnken. I dykrör på tank ansluts givaren med vit kontakt.röd givare kan utelämnas på enhet 801.Utgående 230 från styrenheten ansluts till kontaktor dosa på Cirkulationspumpen grön-gul till jord Blå till N port. Brun till L port. Observera! detta göres före anslutning till strömförande kontakt. Temperaturgivare/Sensor två typer totalt 3 st. Endast den Svarta märkt PT skall användas i dykröret påtakmodulen. Den ansluts till gul port T1 med röd. De två andra givarna märkta NTC10K.är för inomhusbruk tex ackumulatortank.obs att tempgivare redan är monterad på S-801 i tanken.vit. anslut svart signalledning enligt följande, T3.vit vänster,brun höger. Om man inte ansluter givare till T3 kommer styrdatorn att använda T2Värden. Om fel givare kopplas till fel port tänds en varningstriangel på display,kontrollera enligt ovan märkning av givare till respektive port. Grundinställningar för Nordiskt Klimat. 1.Maxtemperatur i beredartank,är från fabrik inställd på +80c men kan med fördel höjas till +95c när inställd temperatur uppnås stängs solvärmekretsen av för cirkulation detta för att vattnet i tank inte skall koka,dessutom finns säkerhetsventil denna kan släppa ut hett vatten tex efter ett kortare strömavbrott. OBSERVERA! Cirkulationspump skall inkopplas av elbehörig! Säkerhetsventilen bör funktionstestas minst en gång i halvåret. Vrid röda överdelen medsols över motståndet till ett klart knäpp hörs/känns,en mycket kort stund bråkdel av en sekund öppnar ventilen och släpper ut en mycket liten Del vatten/tryck om inte ventil stänger helt igen,eller visar andra funktionstörningar,bör fackman kontaktas för kontroll av ventilen. 4

Anslutningar:4styck ingångar för givare till/från solfångare.ackumulatortank. GUL givare anslutes till takmodulen instiks i dykröret under silikonpluggen, Märkt outlet.

5 Man kan ansluta en vanlig slang på säkerhetsventilens utlopp med ½ tums utv gardena koppling är lämpligt,därefter leder man eventuell het ånga/vatten med slangen till golvbrunn eller avlopp. OBS.Vinterställning av System Gäller fritidshus. 1.Gör systemet helt strömlöst dra ur elanslutning! 2.Lossa alla anslutningar på SFM samt tank(glöm inte stänga inkommande vatten frostfritt. 3.Ställ även upp säkerhetsventil i läge öppet för avluftning av tank. Tryck ur allt vatten i solfångarmodulen (blås från (outlet anslutning)gärna med tryckluft,detta för att säkerställa att inget vatten finns i rörsystemet. 4. Solfångarmodulen på 801 skall alltid monteras vågrät (liggande rör).** 5.Kontroll av säkerhetsventil bör göras minst två ggr per år..se bild nedan Beredartanken är monterad på sovloft. ** gäller ej vid året runt bruk&vinterläge på kontrollpanel dvs elpatron inkopplad kontinuerligt.samt välisolerade rör. No. Detalj data antal Anm 4 Dataenhet/kontroll SWP140 1 * 5 Säkerhetsventil 4bar 1 * 6 Filter 1/2" 1 * Reduceringsventil 7 Inkommande vatten 2bar 1 * 8 Backventil 1/2" 1 * 5

Ställ även upp säkerhetsventil i läge öppet för avluftning av tank.

6 9 Givare temp PT100 2 * 10 Ansl pump 1/2" 2 * 11 Ansl rör-pump 1/2" 2 * 12 Ansl-koppling hona 1/2" 6 * 13 T-koppling 1/2" 1 * 14 Skarv 1/2" 1 * 15 Reducering 1/2"-3/4" 0 * 16 Kopparrör 15mm 15m 1 * 17 Takfäste plåt/tegel 4 * 801 Hybrid komponentlista. (80Ltank Med SLU Solfångare). Rördel skiss A:nedan.1/2 tum anslutning nummer 2. för inkommande kallvatten.se foto. inkommande kallvatten med reducering & säkerhetsventil. rördelskiss B:nedan 1/2 tum anslutning -- utlopp varmvatten från tank till dusch.nr 4 6

(80Ltank Med SLU1500-16 Solfångare). Rördel skiss A:nedan.1/2 tum anslutning nummer 2. för inkommande kallvatten.se foto.

7 Skiss ovan anslutning från utgående varmvatten på tank nr 4 till Dusch. Rörkoppling nedan skiss C:pump. --Solfångaranslutning från cirkulationspump till inlet ¾ tum anslutning på takmodul.nedåt vid vågrät montering nr 3 på tank. Se foto. Röransl skiss D: Från takmodul ¾ tum outlet/utgående kopplas på tank till nr 1.Se foto Sol 801 konsumentgaranti 2 år alla komponenter. SLU 1500/16 kollektor 10 års garanti på vacumrör med utlovad effekt 716kwh årsutbyte vid 50+c vatten. Onormalt slitage samt ej auktoriserat reparationsarbete Kan göra att garanti ej gäller. Numrerade ½ tums anslutningar nr 1 inlopp från solfångare,nr 2 inkom kallv. Nr 3 utlopp till solfångare.nr 4.Varmvatten ut/dush-blandare. 7

Röransl skiss D: Från takmodul ¾ tum outlet/utgående kopplas på tank till nr 1.Se foto Sol 801 konsumentgaranti 2 år alla komponenter.

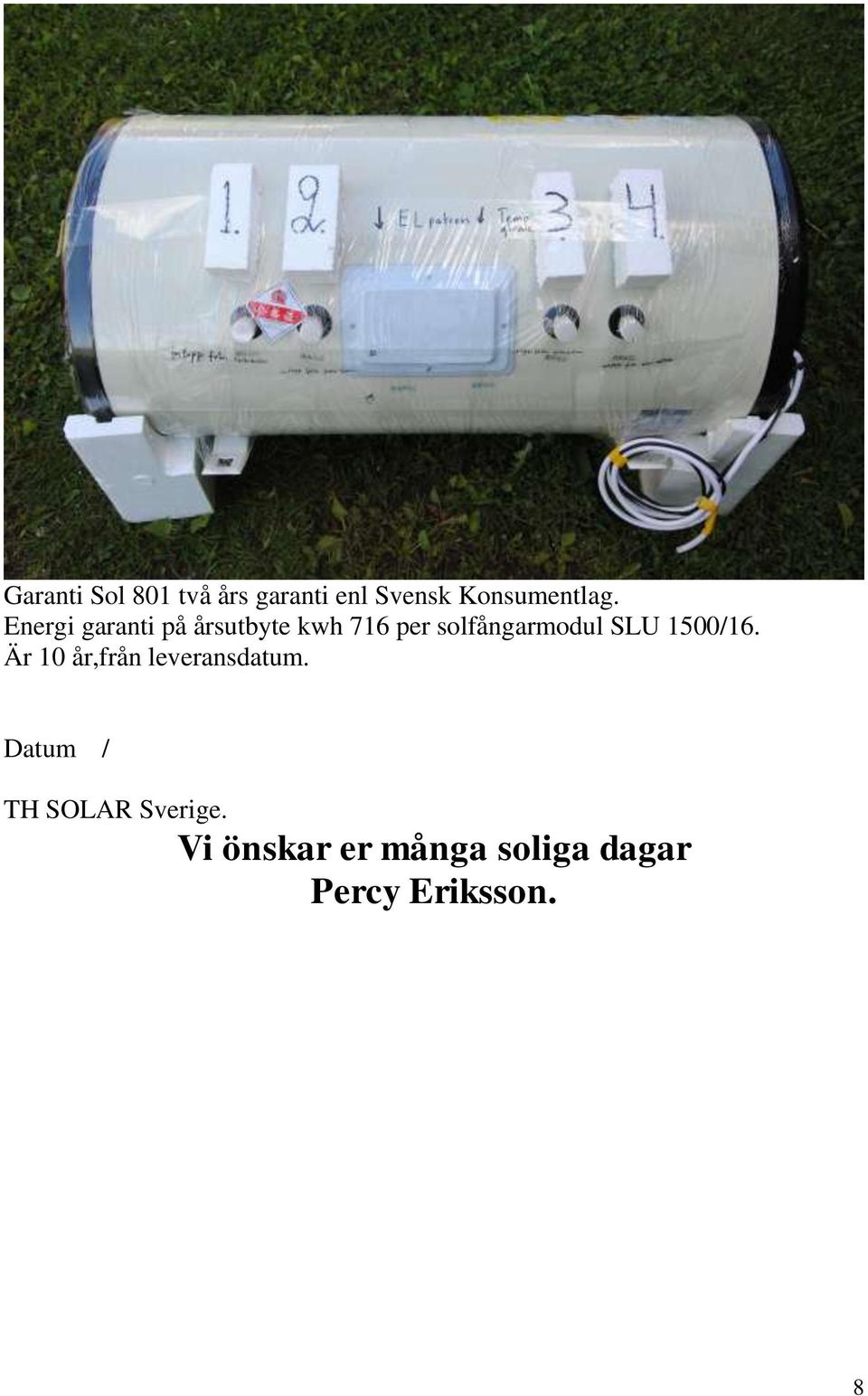

8 Garanti Sol 801 två års garanti enl Svensk Konsumentlag. Energi garanti på årsutbyte kwh 716 per solfångarmodul SLU 1500/16. Är 10 år,från leveransdatum. Datum / TH SOLAR Sverige. Vi önskar er många soliga dagar Percy Eriksson. 8

SLU 1500/16. Är 10 år,från leveransdatum.
