Väggkompakt är en prefabricerad fjärrvärmecentral
|
|
- Sofia Strömberg
- för 8 år sedan
- Visningar:
Transkript

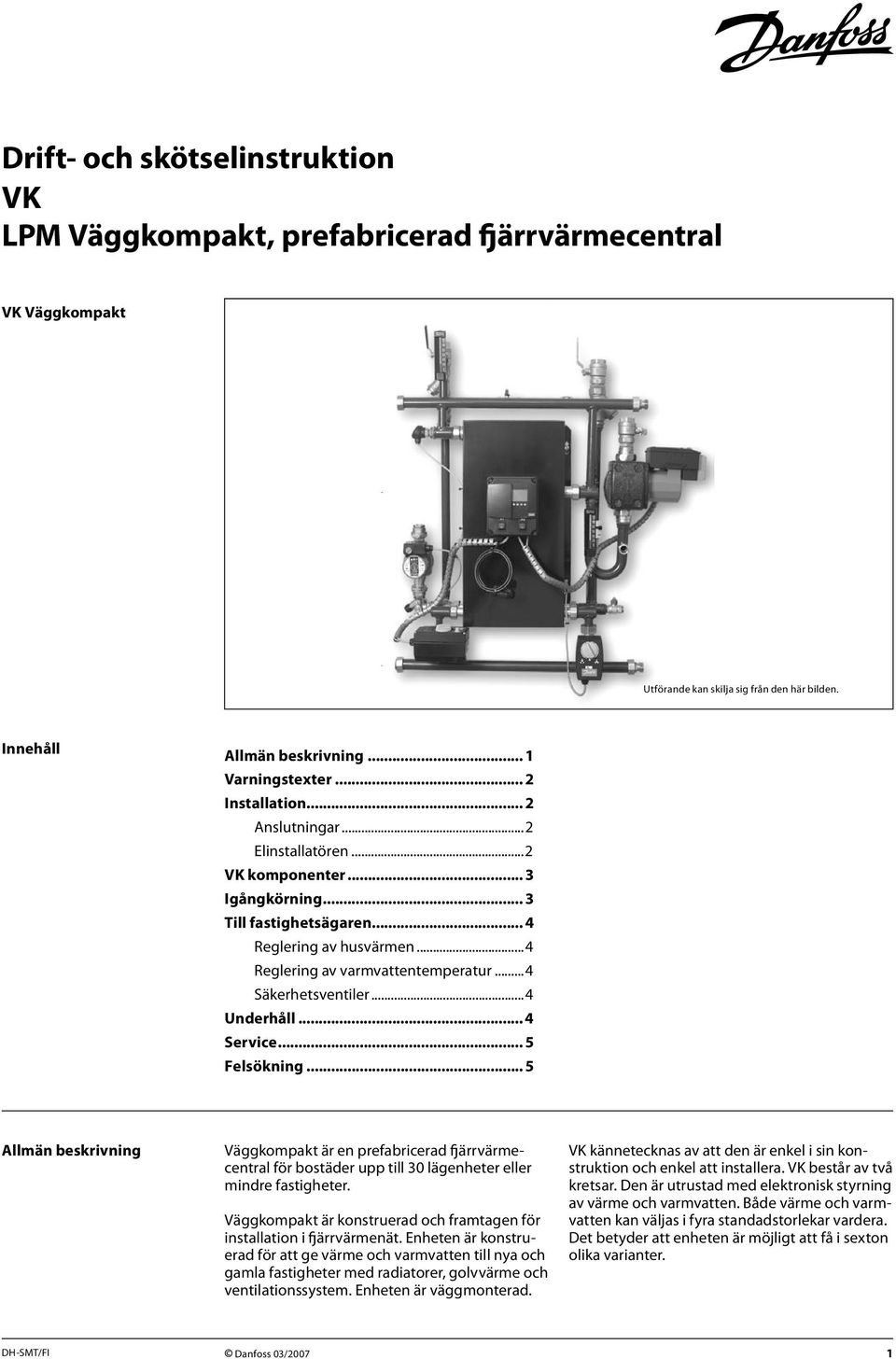

1 Drift- och skötselinstruktion VK LPM Väggkompakt, prefabricerad fjärrvärmecentral VK Väggkompakt Utförande kan skilja sig från den här bilden. Innehåll Allmän beskrivning... 1 Varningstexter... 2 Installation... 2 Anslutningar...2 Elinstallatören...2 VK komponenter... 3 Igångkörning... 3 Till fastighetsägaren... 4 Reglering av husvärmen...4 Reglering av varmvattentemperatur...4 Säkerhetsventiler...4 Underhåll... 4 Service... 5 Felsökning... 5 Allmän beskrivning Väggkompakt är en prefabricerad fjärrvärmecentral för bostäder upp till 30 lägenheter eller mindre fastigheter. Väggkompakt är konstruerad och framtagen för installation i fjärrvärmenät. Enheten är konstruerad för att ge värme och varmvatten till nya och gamla fastigheter med radiatorer, golvvärme och ventilationssystem. Enheten är väggmonterad. VK kännetecknas av att den är enkel i sin konstruktion och enkel att installera. VK består av två kretsar. Den är utrustad med elektronisk styrning av värme och varmvatten. Både värme och varmvatten kan väljas i fyra standadstorlekar vardera. Det betyder att enheten är möjligt att få i sexton olika varianter. DH-SMT/FI Danfoss 03/2007 1

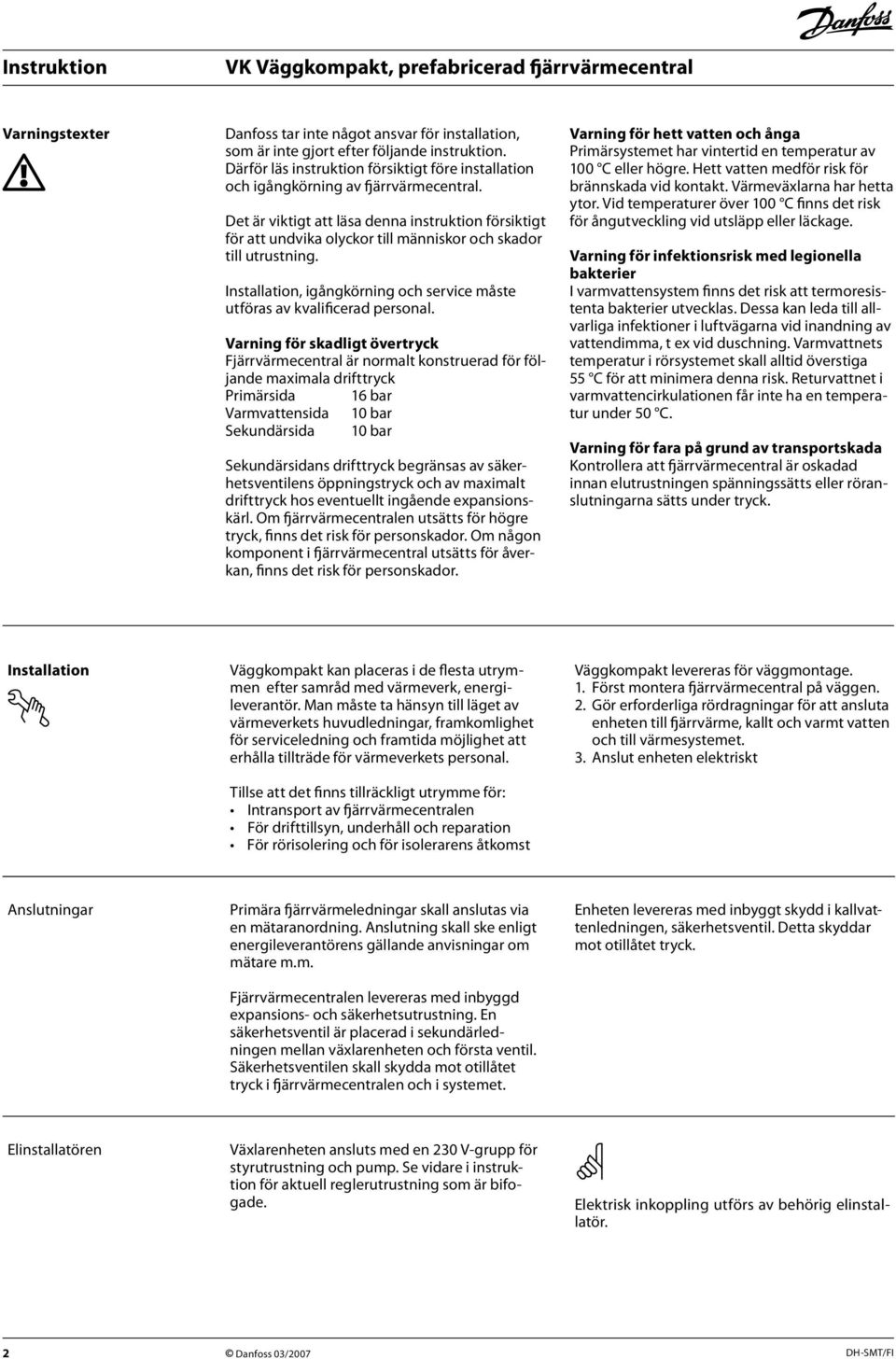

2 Varningstexter Danfoss tar inte något ansvar för installation, som är inte gjort efter följande instruktion. Därför läs instruktion försiktigt före installation och igångkörning av fjärrvärmecentral. Det är viktigt att läsa denna instruktion försiktigt för att undvika olyckor till människor och skador till utrustning. Installation, igångkörning och service måste utföras av kvalificerad personal. Varning för skadligt övertryck Fjärrvärmecentral är normalt konstruerad för följande maximala drifttryck Primärsida 16 bar Varmvattensida 10 bar Sekundärsida 10 bar Sekundärsidans drifttryck begränsas av säkerhetsventilens öppningstryck och av maximalt drifttryck hos eventuellt ingående expansionskärl. Om fjärrvärmecentralen utsätts för högre tryck, finns det risk för personskador. Om någon komponent i fjärrvärmecentral utsätts för åverkan, finns det risk för personskador. Varning för hett vatten och ånga Primärsystemet har vintertid en temperatur av 100 C eller högre. Hett vatten medför risk för brännskada vid kontakt. Värmeväxlarna har hetta ytor. Vid temperaturer över 100 C finns det risk för ångutveckling vid utsläpp eller läckage. Varning för infektionsrisk med legionella bakterier I varmvattensystem finns det risk att termoresistenta bakterier utvecklas. Dessa kan leda till allvarliga infektioner i luftvägarna vid inandning av vattendimma, t ex vid duschning. Varmvattnets temperatur i rörsystemet skall alltid överstiga 55 C för att minimera denna risk. Returvattnet i varmvattencirkulationen får inte ha en temperatur under 50 C. Varning för fara på grund av transportskada Kontrollera att fjärrvärmecentral är oskadad innan elutrustningen spänningssätts eller röranslutningarna sätts under tryck. Installation Väggkompakt kan placeras i de flesta utrymmen efter samråd med värmeverk, energileverantör. Man måste ta hänsyn till läget av värmeverkets huvudledningar, framkomlighet för serviceledning och framtida möjlighet att erhålla tillträde för värmeverkets personal. Tillse att det finns tillräckligt utrymme för: Intransport av fjärrvärmecentralen För drifttillsyn, underhåll och reparation För rörisolering och för isolerarens åtkomst Väggkompakt levereras för väggmontage. 1. Först montera fjärrvärmecentral på väggen. 2. Gör erforderliga rördragningar för att ansluta enheten till fjärrvärme, kallt och varmt vatten och till värmesystemet. 3. Anslut enheten elektriskt Anslutningar Primära fjärrvärmeledningar skall anslutas via en mätaranordning. Anslutning skall ske enligt energileverantörens gällande anvisningar om mätare m.m. Fjärrvärmecentralen levereras med inbyggd expansions- och säkerhetsutrustning. En säkerhetsventil är placerad i sekundärledningen mellan växlarenheten och första ventil. Säkerhetsventilen skall skydda mot otillåtet tryck i fjärrvärmecentralen och i systemet. Enheten levereras med inbyggt skydd i kallvattenledningen, säkerhetsventil. Detta skyddar mot otillåtet tryck. Elinstallatören Växlarenheten ansluts med en 230 V-grupp för styrutrustning och pump. Se vidare i instruktion för aktuell reglerutrustning som är bifogade. Elektrisk inkoppling utförs av behörig elinstallatör. 2 Danfoss 03/2007 DH-SMT/FI

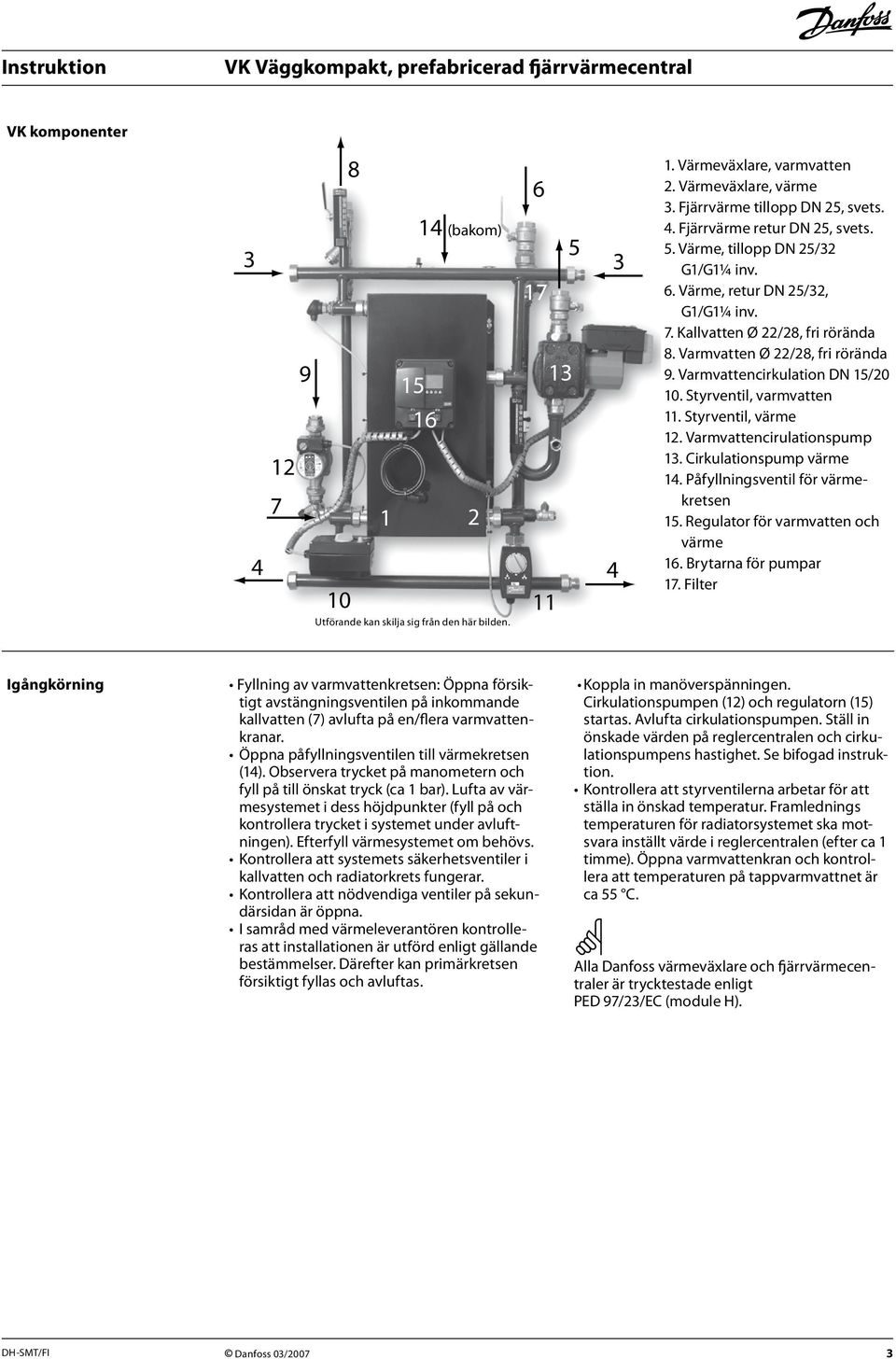

3 VK komponenter (bakom) Utförande kan skilja sig från den här bilden. 1. Värmeväxlare, varmvatten 2. Värmeväxlare, värme 3. Fjärrvärme tillopp DN 25, svets. 4. Fjärrvärme retur DN 25, svets. 5. Värme, tillopp DN 25/32 G1/G1¼ inv. 6. Värme, retur DN 25/32, G1/G1¼ inv. 7. Kallvatten Ø 22/28, fri rörända 8. Varmvatten Ø 22/28, fri rörända 9. Varmvattencirkulation DN 15/ Styrventil, varmvatten 11. Styrventil, värme 12. Varmvattencirulationspump 13. Cirkulationspump värme 14. Påfyllningsventil för värmekretsen 15. Regulator för varmvatten och värme 16. Brytarna för pumpar 17. Filter Igångkörning Fyllning av varmvattenkretsen: Öppna försiktigt avstängningsventilen på inkommande kallvatten (7) avlufta på en/flera varmvattenkranar. Öppna påfyllningsventilen till värmekretsen (14). Observera trycket på manometern och fyll på till önskat tryck (ca 1 bar). Lufta av värmesystemet i dess höjdpunkter (fyll på och kontrollera trycket i systemet under avluftningen). Efterfyll värmesystemet om behövs. Kontrollera att systemets säkerhetsventiler i kallvatten och radiatorkrets fungerar. Kontrollera att nödvendiga ventiler på sekundärsidan är öppna. I samråd med värmeleverantören kontrolleras att installationen är utförd enligt gällande bestämmelser. Därefter kan primärkretsen försiktigt fyllas och avluftas. Koppla in manöverspänningen. Cirkulationspumpen (12) och regulatorn (15) startas. Avlufta cirkulationspumpen. Ställ in önskade värden på reglercentralen och cirkulationspumpens hastighet. Se bifogad instruktion. Kontrollera att styrventilerna arbetar för att ställa in önskad temperatur. Framlednings temperaturen för radiatorsystemet ska motsvara inställt värde i reglercentralen (efter ca 1 timme). Öppna varmvattenkran och kontrollera att temperaturen på tappvarmvattnet är ca 55 C. Alla Danfoss värmeväxlare och fjärrvärmecentraler är trycktestade enligt PED 97/23/EC (module H). DH-SMT/FI Danfoss 03/2007 3

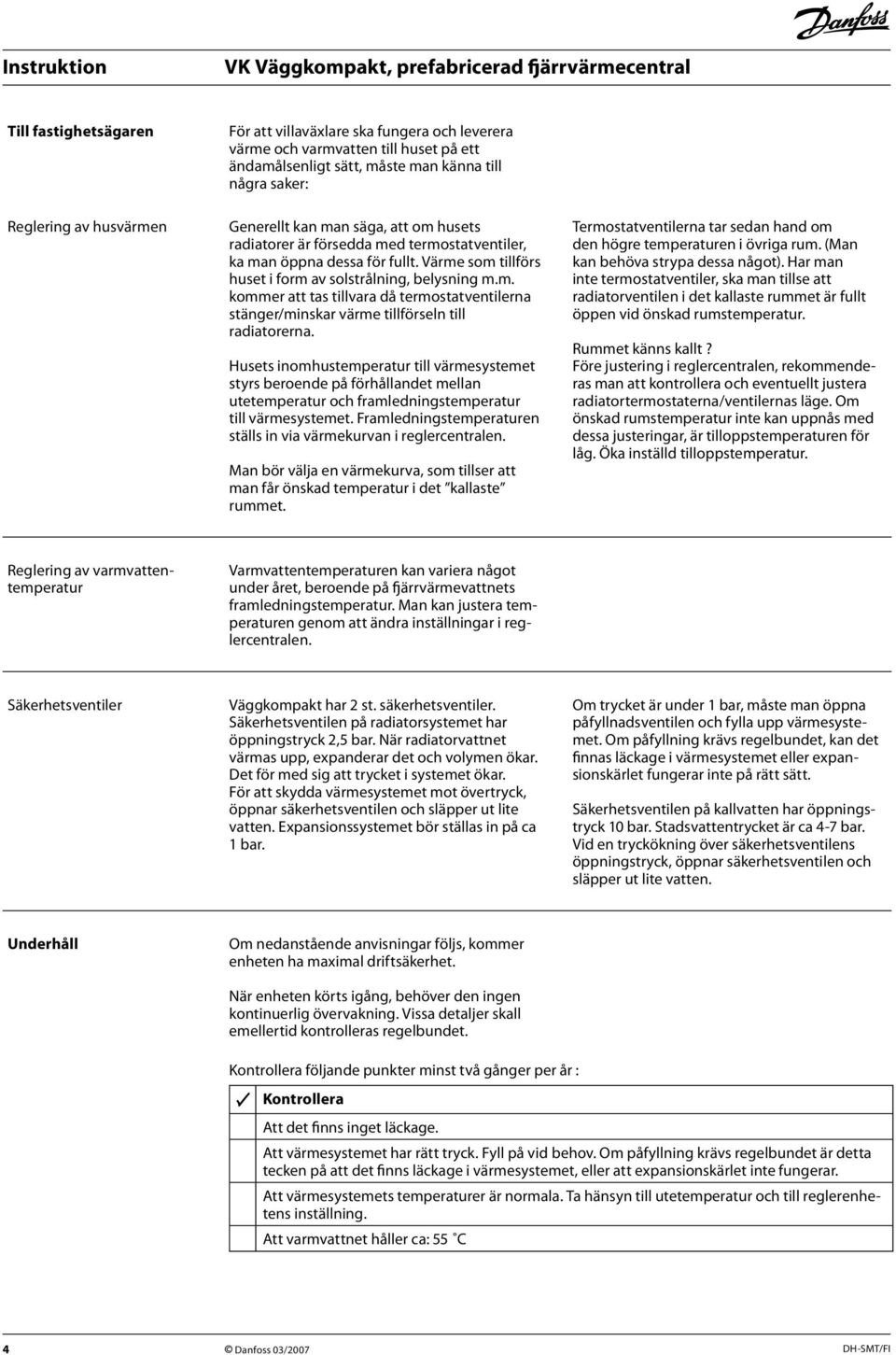

4 Till fastighetsägaren För att villaväxlare ska fungera och leverera värme och varmvatten till huset på ett ändamålsenligt sätt, måste man känna till några saker: Reglering av husvärmen Generellt kan man säga, att om husets radiatorer är försedda med termostatventiler, ka man öppna dessa för fullt. Värme som tillförs huset i form av solstrålning, belysning m.m. kommer att tas tillvara då termostatventilerna stänger/minskar värme tillförseln till radiatorerna. Husets inomhustemperatur till värmesystemet styrs beroende på förhållandet mellan utetemperatur och framledningstemperatur till värmesystemet. Framledningstemperaturen ställs in via värmekurvan i reglercentralen. Man bör välja en värmekurva, som tillser att man får önskad temperatur i det kallaste rummet. Termostatventilerna tar sedan hand om den högre temperaturen i övriga rum. (Man kan behöva strypa dessa något). Har man inte termostatventiler, ska man tillse att radiatorventilen i det kallaste rummet är fullt öppen vid önskad rumstemperatur. Rummet känns kallt? Före justering i reglercentralen, rekommenderas man att kontrollera och eventuellt justera radiatortermostaterna/ventilernas läge. Om önskad rumstemperatur inte kan uppnås med dessa justeringar, är tilloppstemperaturen för låg. Öka inställd tilloppstemperatur. Reglering av varmvattentemperatur Varmvattentemperaturen kan variera något under året, beroende på fjärrvärmevattnets framledningstemperatur. Man kan justera temperaturen genom att ändra inställningar i reglercentralen. Säkerhetsventiler Väggkompakt har 2 st. säkerhetsventiler. Säkerhetsventilen på radiatorsystemet har öppningstryck 2,5 bar. När radiatorvattnet värmas upp, expanderar det och volymen ökar. Det för med sig att trycket i systemet ökar. För att skydda värmesystemet mot övertryck, öppnar säkerhetsventilen och släpper ut lite vatten. Expansionssystemet bör ställas in på ca 1 bar. Om trycket är under 1 bar, måste man öppna påfyllnadsventilen och fylla upp värmesystemet. Om påfyllning krävs regelbundet, kan det finnas läckage i värmesystemet eller expansionskärlet fungerar inte på rätt sätt. Säkerhetsventilen på kallvatten har öppningstryck 10 bar. Stadsvattentrycket är ca 4-7 bar. Vid en tryckökning över säkerhetsventilens öppningstryck, öppnar säkerhetsventilen och släpper ut lite vatten. Underhåll Om nedanstående anvisningar följs, kommer enheten ha maximal driftsäkerhet. När enheten körts igång, behöver den ingen kontinuerlig övervakning. Vissa detaljer skall emellertid kontrolleras regelbundet. Kontrollera följande punkter minst två gånger per år : Kontrollera Att det finns inget läckage. Att värmesystemet har rätt tryck. Fyll på vid behov. Om påfyllning krävs regelbundet är detta tecken på att det finns läckage i värmesystemet, eller att expansionskärlet inte fungerar. Att värmesystemets temperaturer är normala. Ta hänsyn till utetemperatur och till reglerenhetens inställning. Att varmvattnet håller ca: 55 C 4 Danfoss 03/2007 DH-SMT/FI

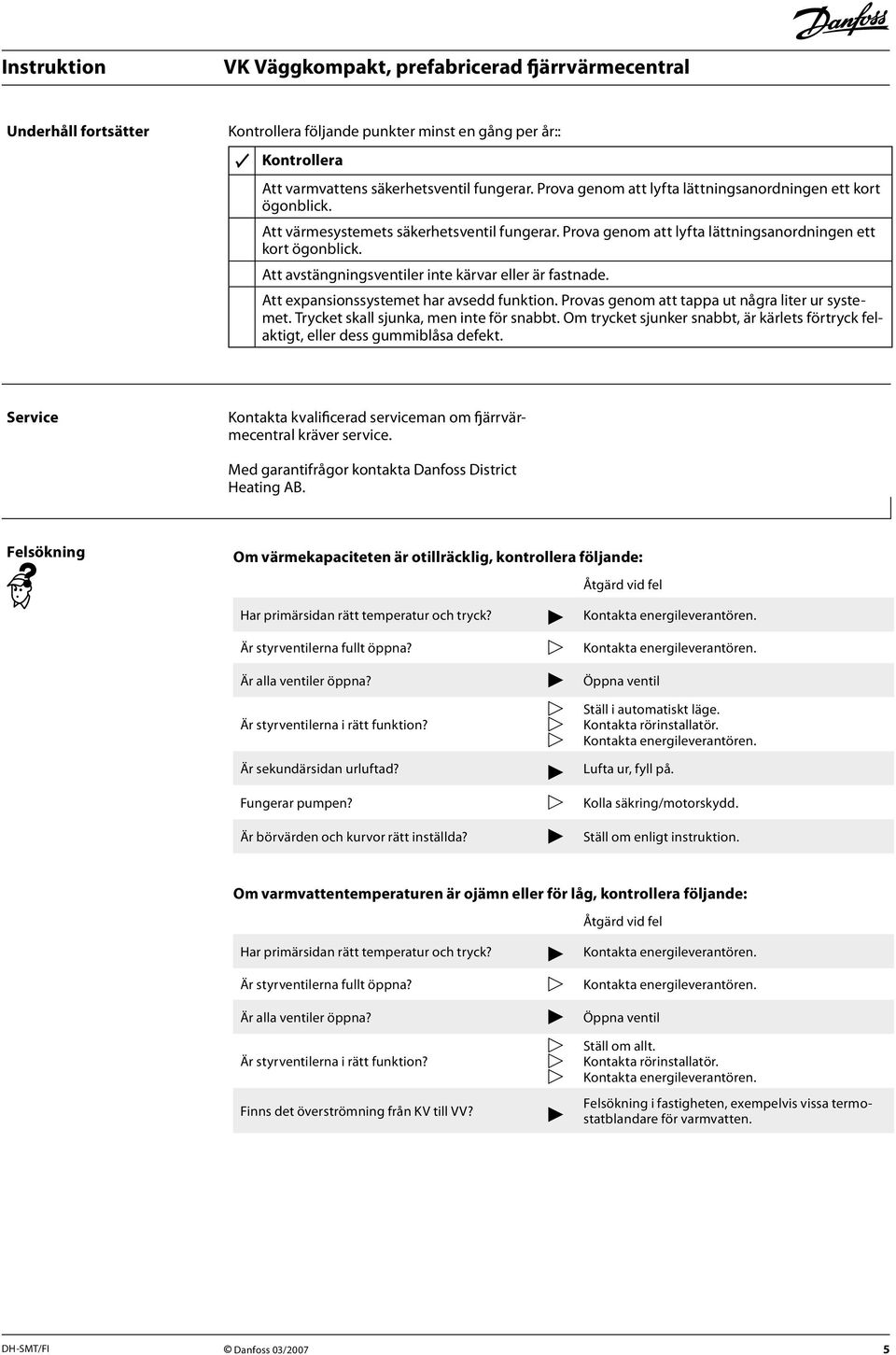

5 Underhåll fortsätter Kontrollera följande punkter minst en gång per år:: Kontrollera Att varmvattens säkerhetsventil fungerar. Prova genom att lyfta lättningsanordningen ett kort ögonblick. Att värmesystemets säkerhetsventil fungerar. Prova genom att lyfta lättningsanordningen ett kort ögonblick. Att avstängningsventiler inte kärvar eller är fastnade. Att expansionssystemet har avsedd funktion. Provas genom att tappa ut några liter ur systemet. Trycket skall sjunka, men inte för snabbt. Om trycket sjunker snabbt, är kärlets förtryck felaktigt, eller dess gummiblåsa defekt. Service Kontakta kvalificerad serviceman om fjärrvärmecentral kräver service. Med garantifrågor kontakta Danfoss District Heating AB. Felsökning Om värmekapaciteten är otillräcklig, kontrollera följande: Åtgärd vid fel Har primärsidan rätt temperatur och tryck? Är styrventilerna fullt öppna? Är alla ventiler öppna? Är styrventilerna i rätt funktion? Är sekundärsidan urluftad? Fungerar pumpen? Är börvärden och kurvor rätt inställda? Öppna ventil Ställ i automatiskt läge. Kontakta rörinstallatör. Lufta ur, fyll på. Kolla säkring/motorskydd. Ställ om enligt instruktion. Om varmvattentemperaturen är ojämn eller för låg, kontrollera följande: Åtgärd vid fel Har primärsidan rätt temperatur och tryck? Är styrventilerna fullt öppna? Är alla ventiler öppna? Är styrventilerna i rätt funktion? Finns det överströmning från KV till VV? Öppna ventil Ställ om allt. Kontakta rörinstallatör. Felsökning i fastigheten, exempelvis vissa termostatblandare för varmvatten. DH-SMT/FI Danfoss 03/2007 5

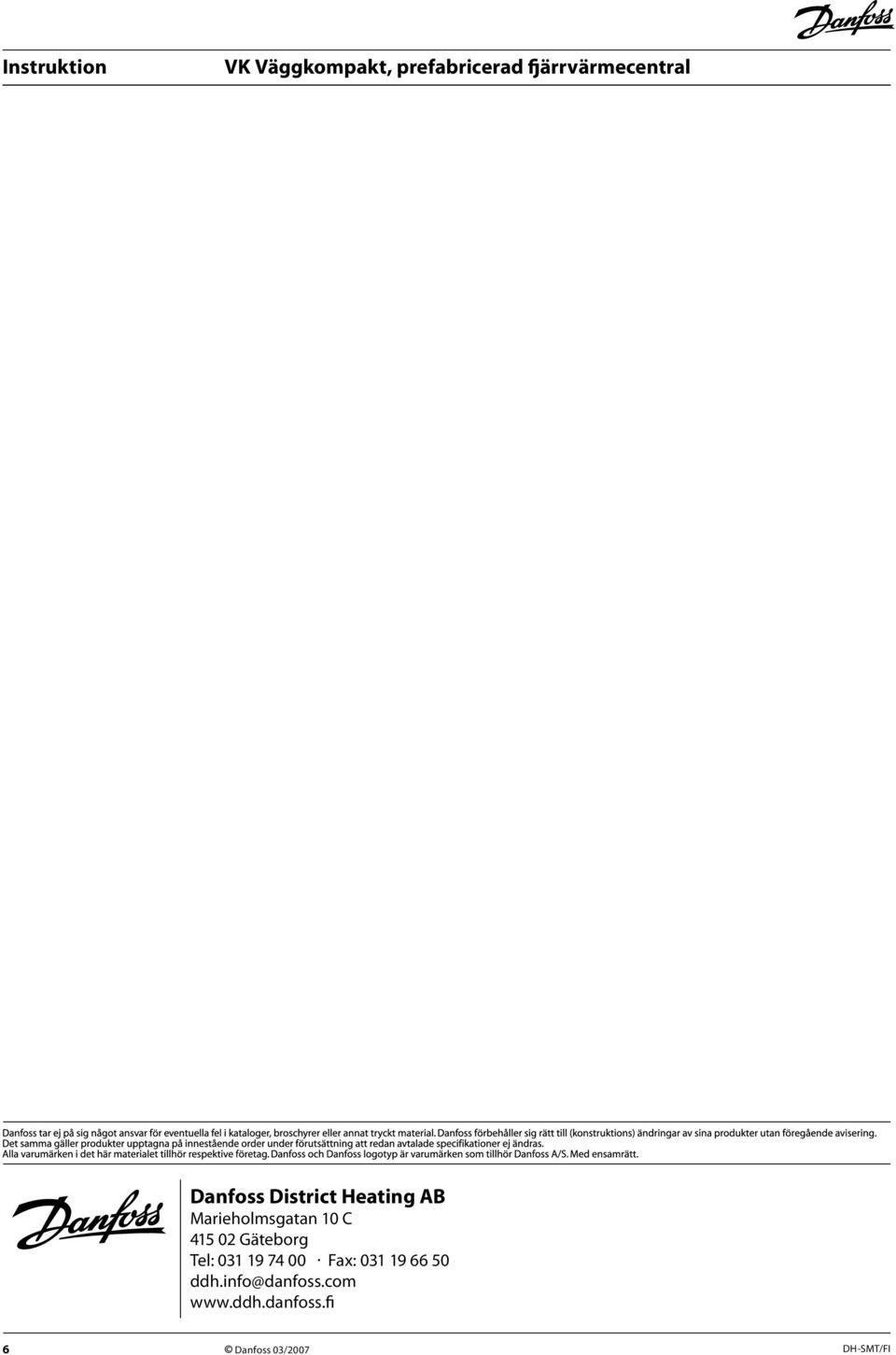

6 Danfoss District Heating AB Marieholmsgatan 10 C Gäteborg Tel: Fax: ddh.info@danfoss.com 6 Danfoss 03/2007 DH-SMT/FI
