1 TAC Xenta 3200 Reglerenheter - Värme C TAC Xenta 3200 är en familj av regulatorer, anpassad till små och medelstora applikationer. Ett antal regulatorer kan kopplas samman i ett nätverk. Detta nätverk kan kopplas till ett överordnat övervakningssystem TAC Vista. Varje reglerenhet består av en TAC Xenta 302 basenhet färdigladdad med applikationsprogram och till vilken en TAC Xenta OP operatörspanel kan anslutas. TAC Xenta 3222 erbjuder styrning och reglering av en radiatorkrets med enkel- eller dubbelpump samt styrning och reglering av 2-stegskopplad varmvattenkrets. TAC Xenta 3223 erbjuder styrning och reglering av en radiatorkrets med enkel- eller dubbelpump, styrning och reglering av 2-stegskopplad varmvattenkrets samt reglering av en ventilationskrets. TAC Xenta 3232 erbjuder styrning och reglering av en radiatorkrets med enkel- eller dubbelpump samt styrning och reglering av 3-stegskopplad varmvattenkrets med blandningsventil. TEKNISKA DATA Driftspänning V AC ±20%, Hz... eller V DC Effektförbrukning Basenhet och OP... max 6 W Omgivningstemperatur: Drift... 0 C +50 C Lagring C +50 C Omgivande fuktighet... max 90% RH Kalenderklocka: Noggrannhet vid +25 C... ± 12 minuter/år Gångreserv timmar Färg... grå/röd/transparent Yttermått B H D Basenhet mm TAC Xenta OP mm Vikt Basenhet... 1,0 kg TAC Xenta OP... 0,4 kg Material... ABS/PC-plast Skyddsklass... IP 20 Artikelnummer: Reglerenhet TAC Xenta 3222 S Inkl. elektronikdel, applikationsprogam och plintdel Bruksanvisning TAC Xenta 3222 S... 0FL-3949 Reglerenhet TAC Xenta 3223 S Inkl. elektronikdel, applikationsprogam och plintdel Bruksanvisning TAC Xenta 3223 S... 0FL-3950 Reglerenhet TAC Xenta 3232 S Inkl. elektronikdel, applikationsprogam och plintdel Bruksanvisning TAC Xenta 3232 S... 0FL-3951 Operatörspanel TAC Xenta OP TAC Xenta och TAC-Vista är registrerade varumärken för TAC AB i Sverige och andra länder. Mått i mm Basenhet 180 TAC Xenta OP Ø 4, ,5 48 ± 0, ,1 148 ± 2,0 77, Figur 1 Förbehåll för ändringar. 1(6) (SE)

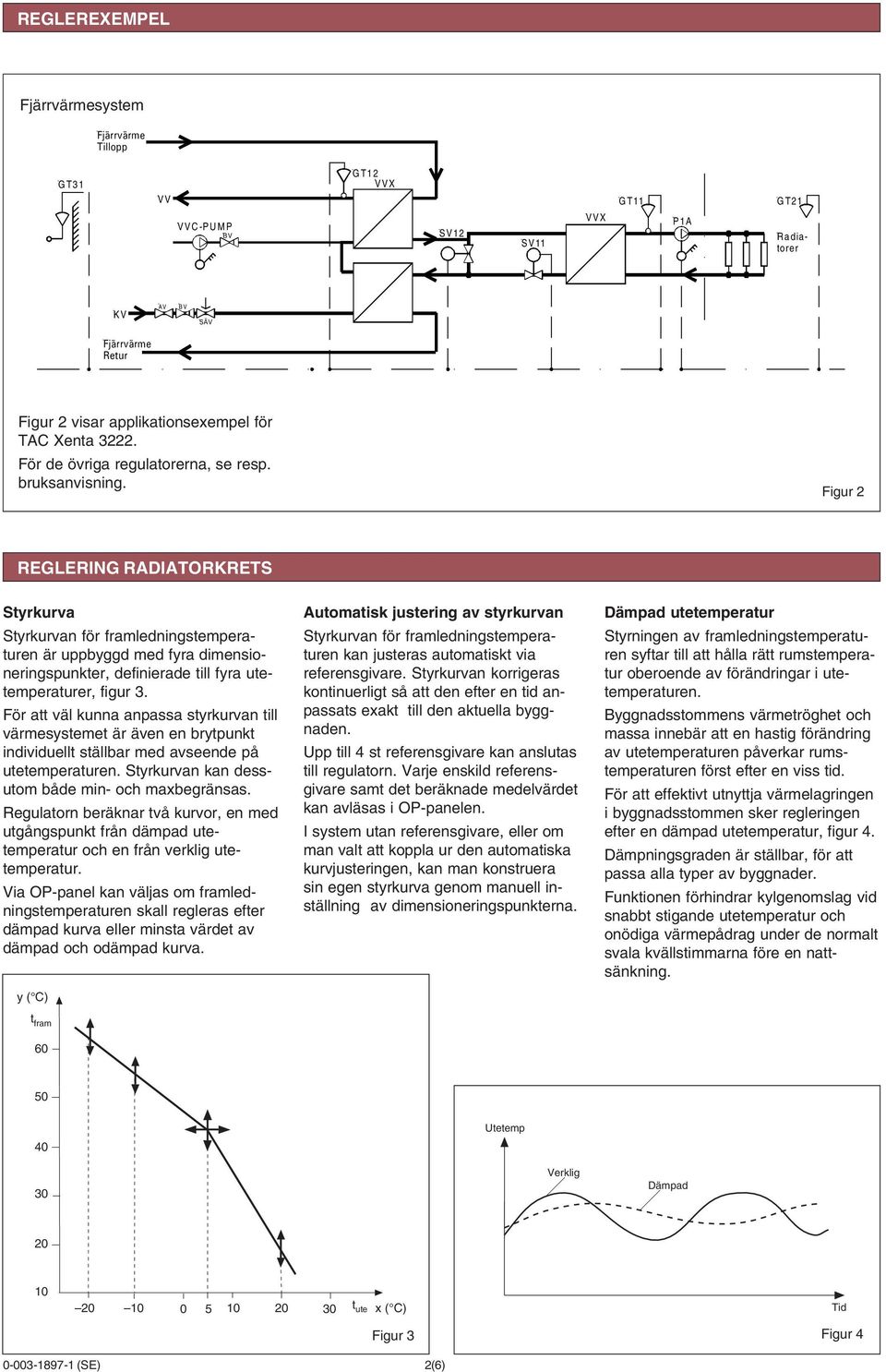

2 REGLEREXEMPEL Fjärrvärmesystem Fjärrvärme Tillopp GT31 VV VVC-PUMP BV GT12 VVX SV12 SV11 VVX GT11 P1A GT21 Radiatorer KV AV BV SÄV Fjärrvärme Retur Figur 2 visar applikationsexempel för TAC Xenta För de övriga regulatorerna, se resp. bruksanvisning. Figur 2 REGLERING RADIATORKRETS Styrkurva Styrkurvan för framledningstemperaturen är uppbyggd med fyra dimensioneringspunkter, definierade till fyra utetemperaturer, figur 3. För att väl kunna anpassa styrkurvan till värmesystemet är även en brytpunkt individuellt ställbar med avseende på utetemperaturen. Styrkurvan kan dessutom både min- och maxbegränsas. Regulatorn beräknar två kurvor, en med utgångspunkt från dämpad utetemperatur och en från verklig utetemperatur. Via OP-panel kan väljas om framledningstemperaturen skall regleras efter dämpad kurva eller minsta värdet av dämpad och odämpad kurva. y ( C) t fram Automatisk justering av styrkurvan Styrkurvan för framledningstemperaturen kan justeras automatiskt via referensgivare. Styrkurvan korrigeras kontinuerligt så att den efter en tid anpassats exakt till den aktuella byggnaden. Upp till 4 st referensgivare kan anslutas till regulatorn. Varje enskild referensgivare samt det beräknade medelvärdet kan avläsas i OP-panelen. I system utan referensgivare, eller om man valt att koppla ur den automatiska kurvjusteringen, kan man konstruera sin egen styrkurva genom manuell inställning av dimensioneringspunkterna. Dämpad utetemperatur Styrningen av framledningstemperaturen syftar till att hålla rätt rumstemperatur oberoende av förändringar i utetemperaturen. Byggnadsstommens värmetröghet och massa innebär att en hastig förändring av utetemperaturen påverkar rumstemperaturen först efter en viss tid. För att effektivt utnyttja värmelagringen i byggnadsstommen sker regleringen efter en dämpad utetemperatur, figur 4. Dämpningsgraden är ställbar, för att passa alla typer av byggnader. Funktionen förhindrar kylgenomslag vid snabbt stigande utetemperatur och onödiga värmepådrag under de normalt svala kvällstimmarna före en nattsänkning Utetemp Verklig Dämpad t ute x ( C) Tid Figur 3 Figur (SE) 2(6)

3 REGLERING RADIATORKRETS Rampfunktion Regulatorn har en inbyggd rampfunktion som rampar stigande börvärdessignal i C/min. Med denna funktion undviks knäppningar i rörsystemet vid snabba börvärdesändringar t.ex. vid övergång från nattsänkning till morgonuppvärmning. Reglering Framledningsslutbörvärdet sammansätts av flera beståndsdelar: -Utekompenserad styrkurva -Parallellförskjutning av styrkurva -Påverkan från referenstemperatur -Nattsänkning -Morgonhöjning Det totala börvärdet min och maxbegränsas efter beräkning av slutbörvärdet. Framledningstemperaturen regleras med en regulator av typ PI-regulator med ställbart P-band, I-tid och Gångtid för styrventilen. Styrsignalen är 0-10 Vdc. Tidsstyrning Tidsstyrning av dag/nattdrift består av två program, ett veckoprogram samt ett årsprogram. Veckoprogrammet bestämmer när temperaturen i byggnaden skall nattsänkas eller köras för normaldrift. Veckoprogrammet består av fyra separata tidkanaler. För respektive tidkanal anges en tillslags- och frånslagstid samt dagtyp när dessa skall gälla. Med årsprogrammet kan upp till sex helperioder definieras för nattsänkning under längre tidsperioder, typ semester, skollov mm. Varje helgperiod bestäms av ett startdatum och ett stoppdatum. Omkoppling till helg sker på inställt startdatum vid klock-slag 00:00, dvs dygnsskifte och återgång till icke helg sker på inställt stoppdatum vid klockslag 23:59. I varje helgperiod finns möjlighet att lägga in alternativa drifttider där en tillslags- och frånslagstid anges. Årsprogrammet är överordnat veckoprogrammet. Sommartid Regulatorerna har automatisk omställning för Europeisk sommar / vintertid. Manöver Via OP-panelen kan följande driftsläge väljas för radiator-kretsen: Forcerad Natt - Nattdrift gäller kontinuerligt Forcerad Dag - Dagdrift gäller kontinuerligt Auto - Vecko- och årsprogrammet styr dag-natt Glidande nattsänkning För att garantera att värmesystemet ska klara av att återställa rumstemperaturen efter en nattsänkning vid låg utetemperatur, använder regulatorn glidande nattsänkning. NattSänk Sänkningens storlek är beroende av den dämpade utetemperaturen efter en kurva som är dimensionerad vid tre inställbara utetemperaturer, se figur 5. Vid punkten för lägsta utetemperatur uteblir nattsänkningen helt för att därefter successivt öka vid stigande utetemperatur. Fast nattsänkning kan väljas via OPpanelen DämpUte Figur 5 Morgonuppvärmning Regulatorn beräknar automatiskt en lämplig uppvärmningstid, vilket innebär att värmetillförseln ändras före den inställda tiden så att rätt innetemperatur uppnås på inställd tid, se figur 6. Uppvärmningstiden varierar med den dämpade utetemperaturen efter en justerbar kurva. Med referensgivare kan automatisk justering av uppvärmningstidens kurvpunkter erhållas, dvs morgonoptimering. Tid i min DämpUte Figur 6 3(6) (SE)

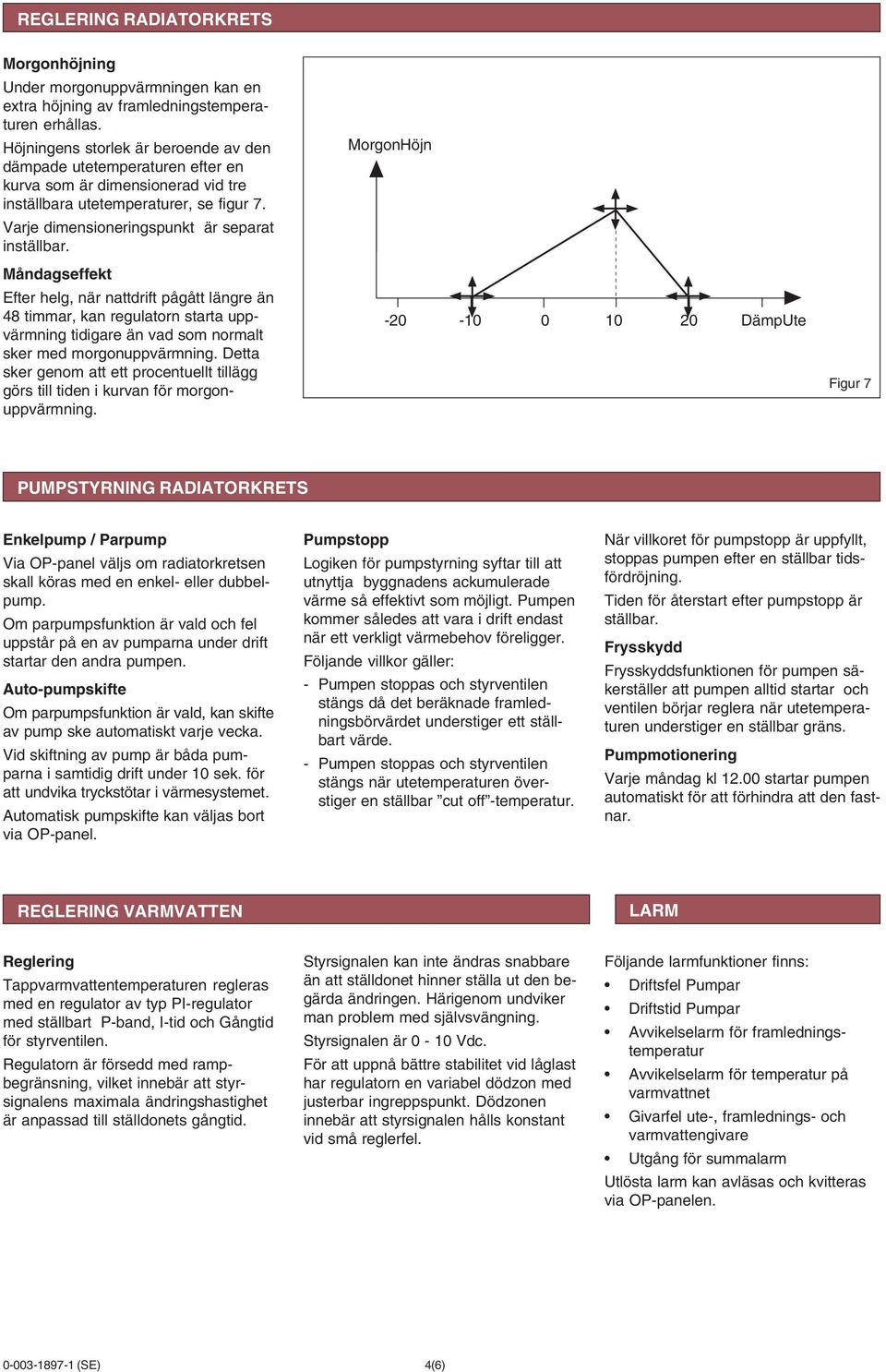

4 REGLERING RADIATORKRETS Morgonhöjning Under morgonuppvärmningen kan en extra höjning av framledningstemperaturen erhållas. Höjningens storlek är beroende av den dämpade utetemperaturen efter en kurva som är dimensionerad vid tre inställbara utetemperaturer, se figur 7. MorgonHöjn Varje dimensioneringspunkt är separat inställbar. Måndagseffekt Efter helg, när nattdrift pågått längre än 48 timmar, kan regulatorn starta uppvärmning tidigare än vad som normalt sker med morgonuppvärmning. Detta sker genom att ett procentuellt tillägg görs till tiden i kurvan för morgonuppvärmning DämpUte Figur 7 PUMPSTYRNING RADIATORKRETS Enkelpump / Parpump Via OP-panel väljs om radiatorkretsen skall köras med en enkel- eller dubbelpump. Om parpumpsfunktion är vald och fel uppstår på en av pumparna under drift startar den andra pumpen. Auto-pumpskifte Om parpumpsfunktion är vald, kan skifte av pump ske automatiskt varje vecka. Vid skiftning av pump är båda pumparna i samtidig drift under 10 sek. för att undvika tryckstötar i värmesystemet. Automatisk pumpskifte kan väljas bort via OP-panel. Pumpstopp Logiken för pumpstyrning syftar till att utnyttja byggnadens ackumulerade värme så effektivt som möjligt. Pumpen kommer således att vara i drift endast när ett verkligt värmebehov föreligger. Följande villkor gäller: - Pumpen stoppas och styrventilen stängs då det beräknade framledningsbörvärdet understiger ett ställbart värde. - Pumpen stoppas och styrventilen stängs när utetemperaturen överstiger en ställbar cut off -temperatur. När villkoret för pumpstopp är uppfyllt, stoppas pumpen efter en ställbar tidsfördröjning. Tiden för återstart efter pumpstopp är ställbar. Frysskydd Frysskyddsfunktionen för pumpen säkerställer att pumpen alltid startar och ventilen börjar reglera när utetemperaturen understiger en ställbar gräns. Pumpmotionering Varje måndag kl startar pumpen automatiskt för att förhindra att den fastnar. REGLERING VARMVATTEN LARM Reglering Tappvarmvattentemperaturen regleras med en regulator av typ PI-regulator med ställbart P-band, I-tid och Gångtid för styrventilen. Regulatorn är försedd med rampbegränsning, vilket innebär att styrsignalens maximala ändringshastighet är anpassad till ställdonets gångtid. Styrsignalen kan inte ändras snabbare än att ställdonet hinner ställa ut den begärda ändringen. Härigenom undviker man problem med självsvängning. Styrsignalen är 0-10 Vdc. För att uppnå bättre stabilitet vid låglast har regulatorn en variabel dödzon med justerbar ingreppspunkt. Dödzonen innebär att styrsignalen hålls konstant vid små reglerfel. Följande larmfunktioner finns: Driftsfel Pumpar Driftstid Pumpar Avvikelselarm för framledningstemperatur Avvikelselarm för temperatur på varmvattnet Givarfel ute-, framlednings- och varmvattengivare Utgång för summalarm Utlösta larm kan avläsas och kvitteras via OP-panelen (SE) 4(6)

5 INSTALLATION Observera! Kopplingsschemat nedan visar alla enheter som kan anslutas till TAC Xenta Referensgivare, Pulsräknare och Förlängd Dagdrift behöver ej anslutas. För de övriga regulatorerna, se resp. bruksanvisning. 230 V GT11 GT31 GT21-1 GT21-2 GT12 GT21-3 GT21-4 Framl. Ute Ref 1 Ref 2 Varmv Ref 3 Ref V / 230V 230 V 24 V 60 VA RC1 21 G G B1 M B2 M Y1 M B3 M B2 M Y2 M U1 M 6 7 U3 M X1 M U4 M X2 M TAC Xenta 3222 X3 M X4 M KC1 K1 K KC2 K3 K SV11 G G0 X1MX SV12 G G0 X1MX P1A Indikering P1B Indikering Förlängd Dagdrift Pulsräknare Pump P1A Pump P1B Summalarm RadKrets Ventil Varmvatten Ventil N ANSLUTNINGSPLINTAR Tabellen nedan visar samtliga anslutningsplintar för TAC Xenta För de övriga regulatorerna, se resp. bruksanvisning. Ingångar: Plint Beteck- Beskrivning nr ning 1 C1 Kommunikation 2 C2 Kommunikation 3 U1 Varmvatten givare 4 M Mätnoll 5 U2 6 U3 Referensgivare 3 7 M Mätnoll 8 U4 Referensgivare 4 9 B1 Framl. givare RadKrets 10 M Mätnoll 11 B2 Utetemp. givare 12 B3 Referensgivare 1 13 M Mätnoll 14 B4 Referensgivare 2 15 X1 Driftsindikering P1A 16 M Mätnoll 17 X2 Driftsindikering P1B 18 X3 Förlängd Dagdrift 19 M Mätnoll 20 X4 Pulsräknare Utgångar: Plint Beteck- Beskrivning nr ning 21 G 24 V AC el V DC + 22 G0 Systemnoll el V DC 23 Y1 Ventil, RadKrets 24 M Signaljord 25 Y2 Ventil, Varmvatten 26 Y3 27 M 28 Y K1 Pump P1A, RadKrets 35 KC1 K1, K2 gemensam 36 K2 Pump P1B, RadKrets 37 K3 38 KC2 K3, K4 gemensam 39 K4 Summalarm 40 5(6) (SE)

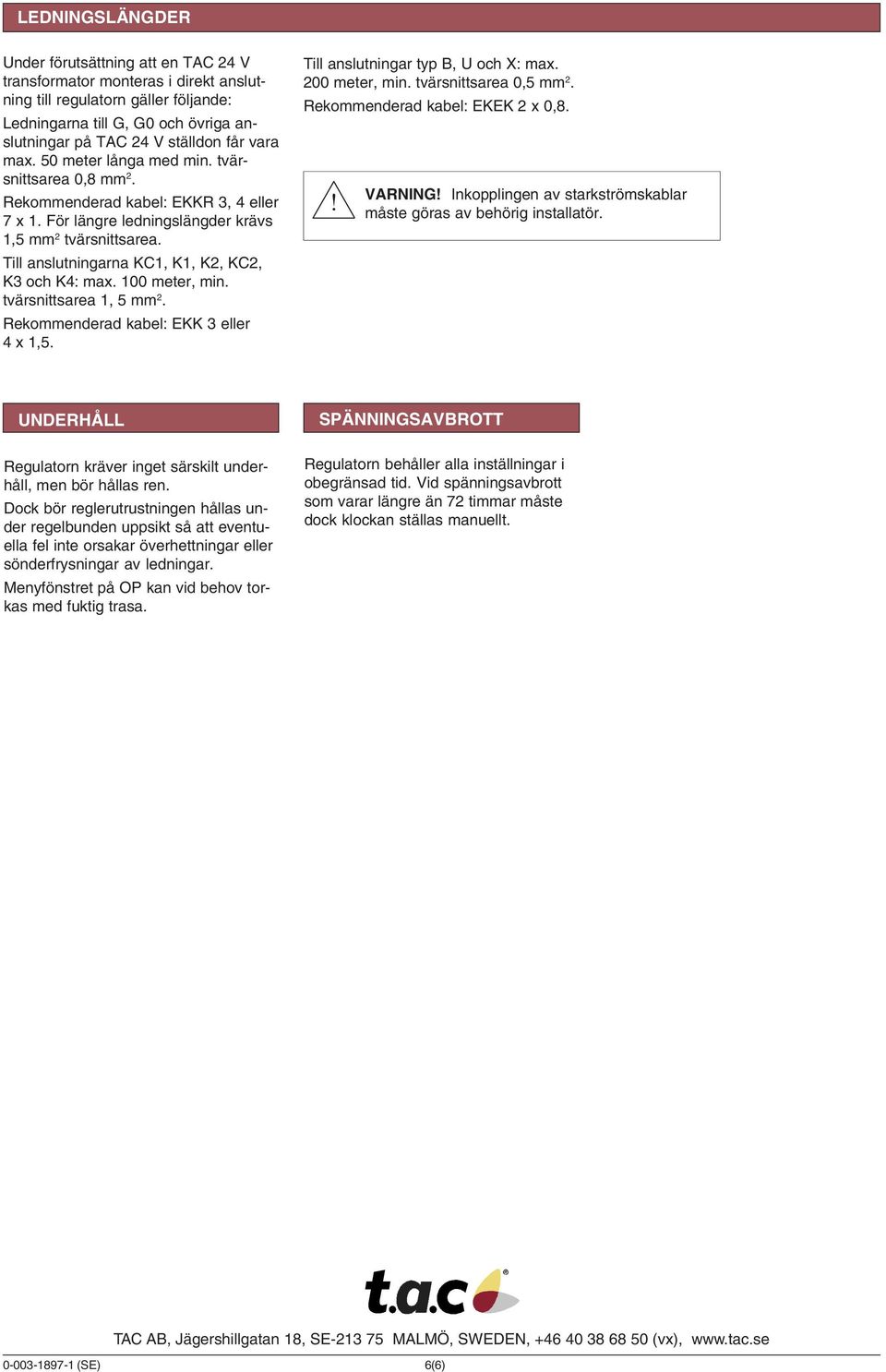

6 LEDNINGSLÄNGDER Under förutsättning att en TAC 24 V transformator monteras i direkt anslutning till regulatorn gäller följande: Ledningarna till G, G0 och övriga anslutningar på TAC 24 V ställdon får vara max. 50 meter långa med min. tvärsnittsarea 0,8 mm 2. Rekommenderad kabel: EKKR 3, 4 eller 7 x 1. För längre ledningslängder krävs 1,5 mm 2 tvärsnittsarea. Till anslutningarna KC1, K1, K2, KC2, K3 och K4: max. 100 meter, min. tvärsnittsarea 1, 5 mm 2. Rekommenderad kabel: EKK 3 eller 4 x 1,5. Till anslutningar typ B, U och X: max. 200 meter, min. tvärsnittsarea 0,5 mm 2. Rekommenderad kabel: EKEK 2 x 0,8.! VARNING! Inkopplingen av starkströmskablar måste göras av behörig installatör. UNDERHÅLL SPÄNNINGSAVBROTT Regulatorn kräver inget särskilt underhåll, men bör hållas ren. Dock bör reglerutrustningen hållas under regelbunden uppsikt så att eventuella fel inte orsakar överhettningar eller sönderfrysningar av ledningar. Menyfönstret på OP kan vid behov torkas med fuktig trasa. Regulatorn behåller alla inställningar i obegränsad tid. Vid spänningsavbrott som varar längre än 72 timmar måste dock klockan ställas manuellt. TAC AB, Jägershillgatan 18, SE MALMÖ, SWEDEN, (vx), (SE) 6(6)
