1 4 AMA 8 Styr- och övervakningssystem UEC.1 Ställdon för ventil, elektriska 505 / SQL36E Användningsområde ACVATIX Elektromekaniska ställdon för vridspjällventiler VKF46.. SQL36E.., SQL36E.. Matningsspänning AC 230 V, 3-läges styrsignal Matningsspänning AC 24 V, 3-läges styrsignal Vridningsvinkel 90 Hjälpkontakt och potentiometer för utökade funktioner Manuell omkoppling och lägesindikering SQL36E.. med inbyggt värmeelement för att undvika kondensbildning SQL36E.. kompatibel med EN ISO 5211 flänsar SQL36E.. variabel gångtid med tillsatsmodul SEZ31.1 För styrning av vridspjällventiler VKF41.. och VKF46.. i värme- och luftbehandlingsanläggningar som styr- och avstängningsdon CA1N4505sv Building Technologies

2 Typöversikt Typ SQL36E50F04 SQL36E50F05 AC 230 V AC 24 V Styrsignal 3-läges Gångtid för 90 vid 50 Hz utan SEZ31.1 med SEZ31.1 Vridmoment 125 s 40/20 Nm *) 25 s 40 Nm Matningsspänning Flänsanslutning EN 5211 SQL36E65 AC 230 V 6 s s 100 Nm F07 SQL36E s s 400 Nm F10 SQL36E s s 1200 Nm *) 40 Nm start moment / 20 Nm kontinuerligt 1) Flänsade anslutningar EN 5211 F12 / F16 för tredjeparts vridspjällventiler på förfrågan. F04 F05 1) Tillbehör Typ Beskrivning För ställdon Utrymme för tillsatser ASC9.5 Hjälpkontakt 4554Z04 ASC9.4 ASZ Z Z05 Hjälpkontaktpar Hjälpkontakt och potentiometer1000 Ω 1 x ASC9.5 eller 1 x ASC9.4 eller 1 x ASZ7.4 Endast 1 tillbehör kan byggas in) SEZ Z10 Tillsatsmodul för variabel gångtid (se avsnitt Tekniskt / mekaniskt utförande) SQL36E65 SQL36E110 SQL36E160 ASC36 ASZ Ω 4505Z19 Hjälpkontaktpar Potentiometer 1000 Ω SQL36E50F04 SQL36E50F05 SQL36E65 SQL36E110 SQL36E160 1 x SEZ31.1 och 1 x ASC36 och 1 x ASZ Z28 Beställning Vid beställning anges antal, benämning och typbeteckning / beställningsnummer. Exempel Typbeteckning/ beställningsnummer Benämning Antal Elektromagnetiskt ställdon 1 ASK35.1 Monteringssats 1 ASZ7.4 Potentiometer 1000 Ω 1 Ställdon, vridspjällventil, monteringssats och eventuellt tillbehör (kontakt) skall beställas separat. 2/14

3 Leverans Reservdelar, revisionsnummer Ställdon, vridspjällventil, monteringssats och tillbehör levereras var för sig och levereras i separat förpackning. Se översikt, sida 14 Kombinationsmöjligheter Vridspjällventil Elektromekaniska ställdon VKF46.40 * ASK35.1 Direkt montering VKF46.50 * ASK35.1 Direkt montering VKF46.65 * ASK35.1 Direkt montering VKF46.80 * ASK35.2 Direkt montering VKF * ASK35.2 Direkt montering VKF * ASK35.2 Direkt montering SQL36E50F04 SQL36E50F05 SQL36E65 SQL36E110 SQL36E160 Datablad VKF Direkt montering VKF Direkt montering N4136 VKF VKF VKF VKF Direkt montering Direkt montering Direkt montering Direkt montering VKF Direkt montering VKF Direkt montering VKF Direkt montering VKF ASK35 N4131 VKF ) ASK35 VKF ) ASK35 Direkt montering N ) Vridspjällventiler VKF45.. ersattes av vridspjällventiler VKF46.. år För att rusta upp redan monterade vridspjällventiler, ersättning av ställdonet eller ASK35: VKF : Använd ställdon / och ASK35 VKF : Montering av ställdon SQL36E65 rekommenderas * För redan monterade vridspjällventiler av typ VKF45.. skall monteringssats ASK35.. användas med eller. Tekniskt / Mekaniskt utförande När ställdonet styrs av en 3-läges styrsignal från regulator, genereras en vridande rörelse som överförs via monteringssatsens koppling till vridspjällventilen. Underhållsfria, elektromekaniska ställdon med reversibel synkronmotor och kuggväxel med självsmörjande sintrade lager. 4505Z Handspak 2 Vridomkopplare för driftsätt AUTO / MAN 3 Konsol I omkopplarläge MAN kan vridspjällventilen manövreras med handspaken. Vid manuell drift begränsas vridningsvinkeln av ett mekaniskt stopp N (G) Kopplingsplint 5 Ändlägeskontaktpar (alltid inbyggd från fabriken), ej inställbart 6 Väljarkontakt för riktningsvändning 4505Z36 3/14

4 SQL36E.. Underhållsfria, elektromekaniska ställdon med reversibel asynkronmotor som driver, via cylindriska kuggväxlar och ett självhämmande snäckdrev, huvudaxeln med lägesställare. Den direktverkande manuella omkopplaren finns placerad på den utskjutande snäckaxeln. Ställdonen levereras med en fabriksinställd vridningsvinkel på 90 för Siemens vridspjällventiler. Automatisk begränsning av vridningsvinkeln sker via två inbyggda, ej inställbara ändlägeskontakter. Ställdonets rörelseriktning kan ändras, se avsnitt Igångkörning. För att förhindra att temperaturen inne i kapslingen underskrider daggpunktstemperaturen, är ställdonen utrustat med ett inbyggt värmeelement (AC 230 V, effektförbrukning 5 W). 4505Z Z Lägesindikering 2 Anslutningsplintar 3 Motor 4 Manuell omkopplings ratt Tillbehör SQL36E65 SQL36E110 SQL36E160 SEZ Z10 Tillsatsmodul Under tiden som 3-läges signalen erhålls, genererar tillsatsmodulen en cyklisk in- och urkoppling av ställdonet. Vid varje intervall vrids den utgående axeln med ca 2. Pausen mellan intervallerna är steglöst inställbar och möjliggör således förlängda gångtider vid en vridningsvinkel av 90 (se avsnitt Igångkörning) Projektering Elektrisk installation Elektrisk anslutning skall utföras enligt lokala föreskrifter för elektrisk installation och kopplingsscheman. Säkerhetstekniska kraven och begränsningar till skydd av personer och egendom skall obetingat beaktas. Montering Översikt Monteringsinstruktioner Typ Monteringsinstruktion Typ Monteringsinstruktion / M SQL36E.. M ASK35.. M ASC36 M ASK35 M ASZ36 M ASC9.4 G SEZ31.1 M ASC9.5 G ASZ7.4 G /85.00 Dessa ställdon erfordrar följande monteringssatser: ASK35.1 eller ASK35.2 för vridspjällventiler VKF46.. ASK35 för VKF och vridspjällventiler VKF /14

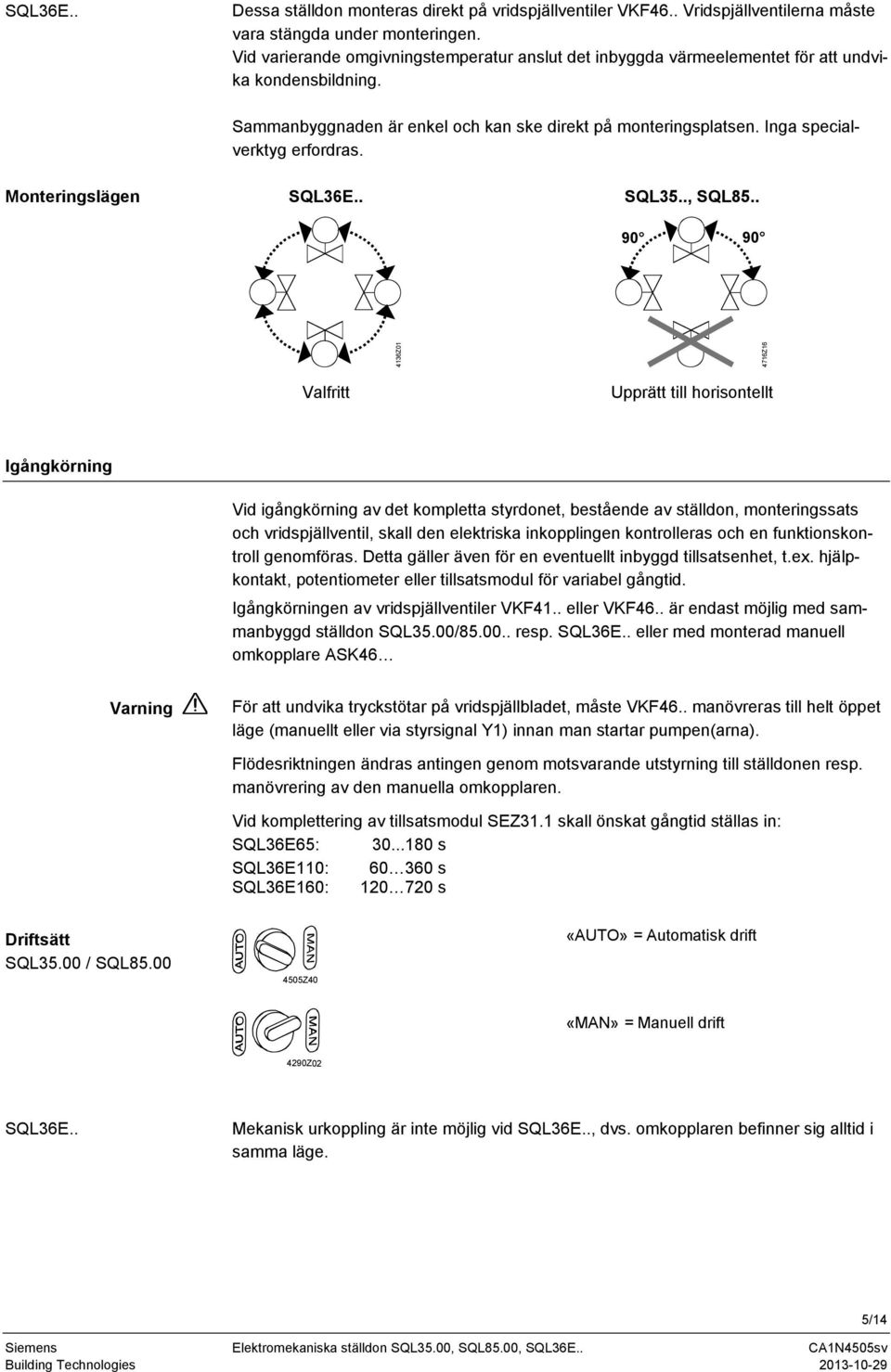

5 SQL36E.. Dessa ställdon monteras direkt på vridspjällventiler VKF46.. Vridspjällventilerna måste vara stängda under monteringen. Vid varierande omgivningstemperatur anslut det inbyggda värmeelementet för att undvika kondensbildning. Sammanbyggnaden är enkel och kan ske direkt på monteringsplatsen. Inga specialverktyg erfordras. Monteringslägen SQL36E.. SQL35.., SQL Z Z16 Valfritt Upprätt till horisontellt Igångkörning Vid igångkörning av det kompletta styrdonet, bestående av ställdon, monteringssats och vridspjällventil, skall den elektriska inkopplingen kontrolleras och en funktionskontroll genomföras. Detta gäller även för en eventuellt inbyggd tillsatsenhet, t.ex. hjälpkontakt, potentiometer eller tillsatsmodul för variabel gångtid. Igångkörningen av vridspjällventiler VKF41.. eller VKF46.. är endast möjlig med sammanbyggd ställdon / resp. SQL36E.. eller med monterad manuell omkopplare ASK46 Varning För att undvika tryckstötar på vridspjällbladet, måste VKF46.. manövreras till helt öppet läge (manuellt eller via styrsignal ) innan man startar pumpen(arna). Flödesriktningen ändras antingen genom motsvarande utstyrning till ställdonen resp. manövrering av den manuella omkopplaren. Vid komplettering av tillsatsmodul SEZ31.1 skall önskat gångtid ställas in: SQL36E65: s SQL36E110: s SQL36E160: s Driftsätt / 4505Z40 «AUTO» = Automatisk drift «MAN» = Manuell drift 4290Z02 SQL36E.. Mekanisk urkoppling är inte möjlig vid SQL36E.., dvs. omkopplaren befinner sig alltid i samma läge. 5/14

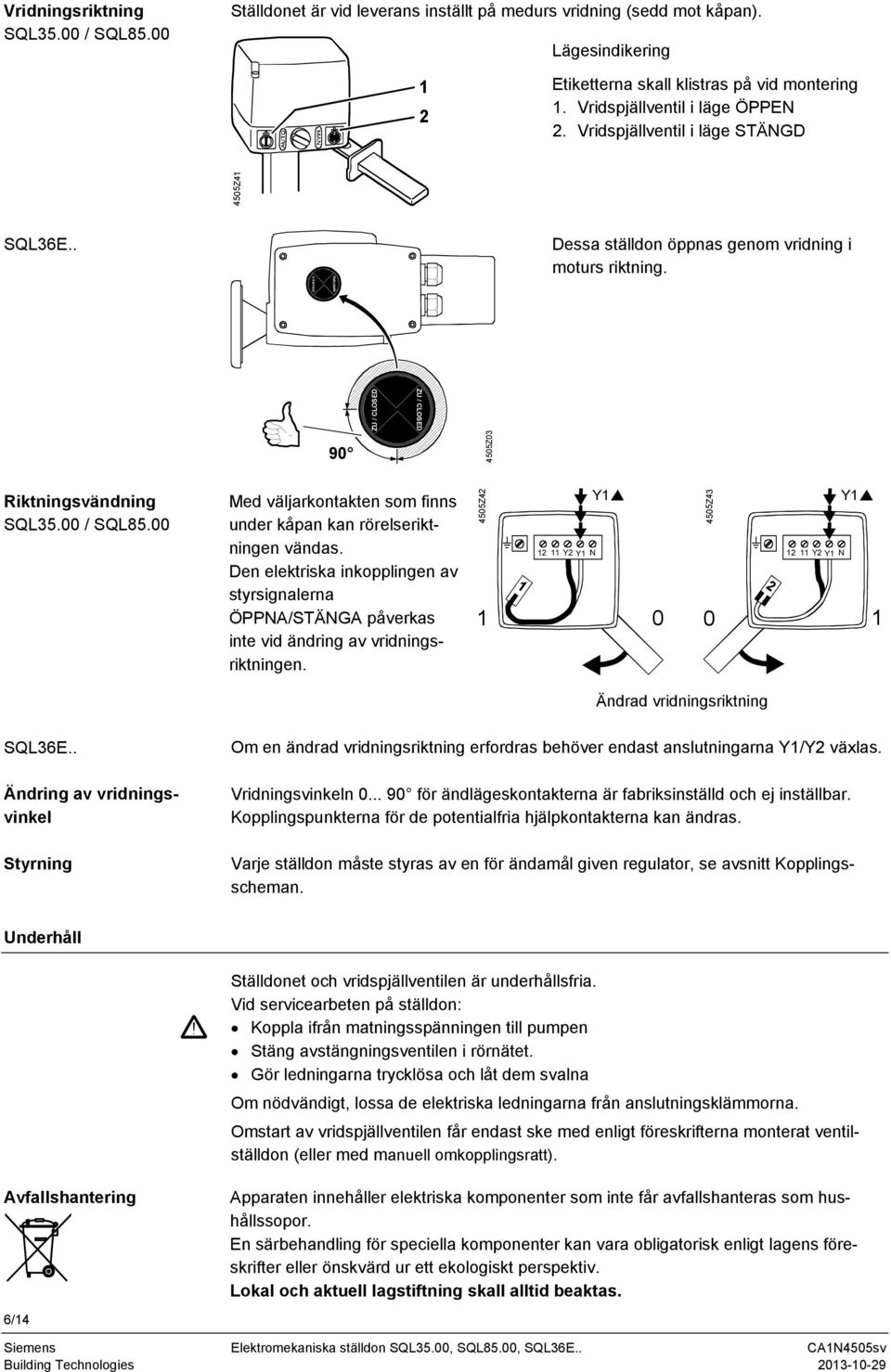

6 Vridningsriktning / Ställdonet är vid leverans inställt på medurs vridning (sedd mot kåpan). Lägesindikering 1 2 Etiketterna skall klistras på vid montering 1. Vridspjällventil i läge ÖPPEN 2. Vridspjällventil i läge STÄNGD 4505Z41 SQL36E.. Dessa ställdon öppnas genom vridning i moturs riktning. ZU / CLOSED ZU / CLOSED Z03 Riktningsvändning / Med väljarkontakten som finns under kåpan kan rörelseriktningen vändas. Den elektriska inkopplingen av styrsignalerna ÖPPNA/STÄNGA påverkas inte vid ändring av vridningsriktningen. 4505Z N Z N 1 Ändrad vridningsriktning SQL36E.. Ändring av vridningsvinkel Styrning Om en ändrad vridningsriktning erfordras behöver endast anslutningarna / växlas. Vridningsvinkeln för ändlägeskontakterna är fabriksinställd och ej inställbar. Kopplingspunkterna för de potentialfria hjälpkontakterna kan ändras. Varje ställdon måste styras av en för ändamål given regulator, se avsnitt Kopplingsscheman. Underhåll Ställdonet och vridspjällventilen är underhållsfria. Vid servicearbeten på ställdon: Koppla ifrån matningsspänningen till pumpen Stäng avstängningsventilen i rörnätet. Gör ledningarna trycklösa och låt dem svalna Om nödvändigt, lossa de elektriska ledningarna från anslutningsklämmorna. Omstart av vridspjällventilen får endast ske med enligt föreskrifterna monterat ventilställdon (eller med manuell omkopplingsratt). Avfallshantering 6/14 Apparaten innehåller elektriska komponenter som inte får avfallshanteras som hushållssopor. En särbehandling för speciella komponenter kan vara obligatorisk enligt lagens föreskrifter eller önskvärd ur ett ekologiskt perspektiv. Lokal och aktuell lagstiftning skall alltid beaktas.

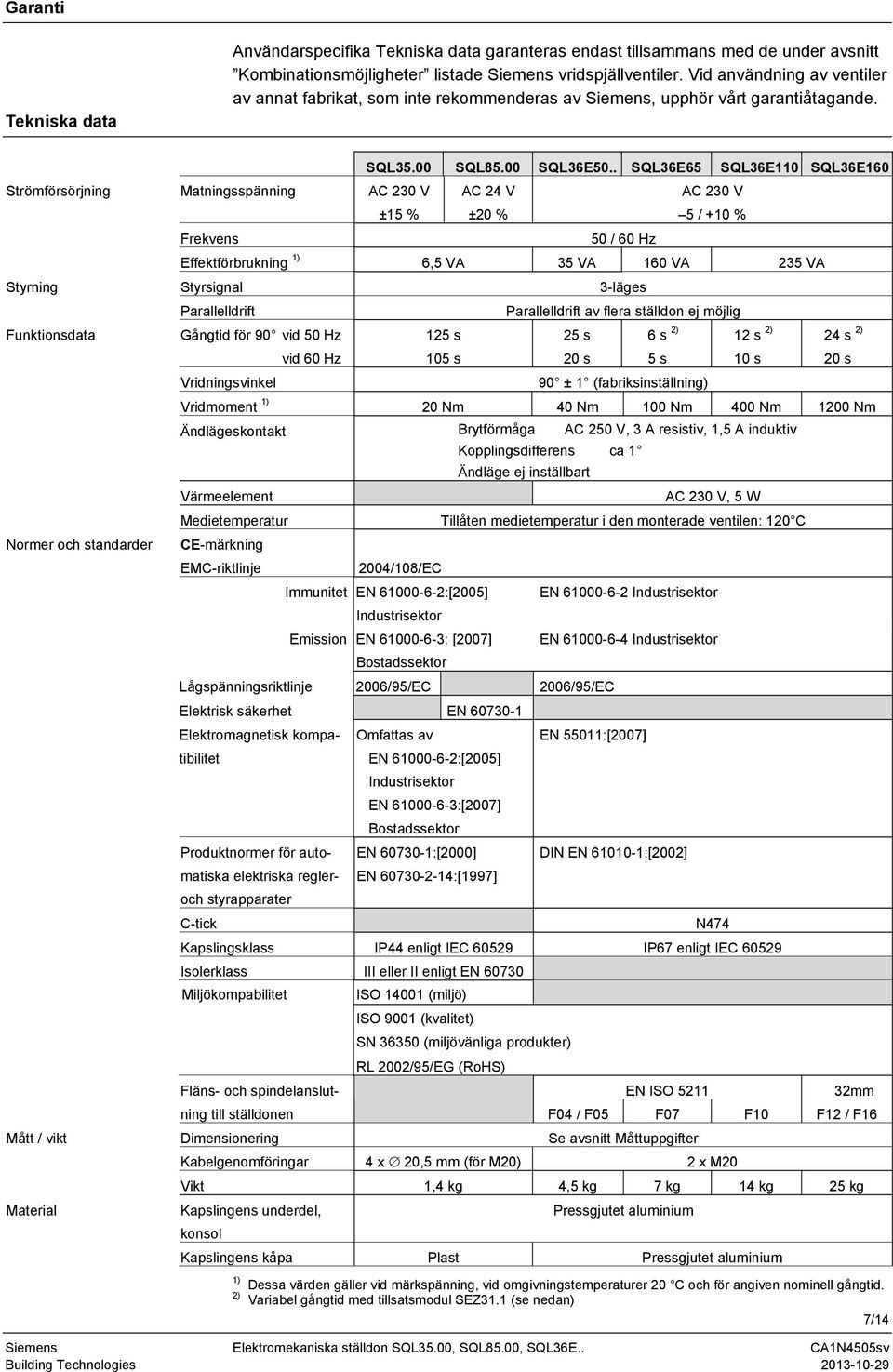

7 Garanti Tekniska data Användarspecifika Tekniska data garanteras endast tillsammans med de under avsnitt Kombinationsmöjligheter listade Siemens vridspjällventiler. Vid användning av ventiler av annat fabrikat, som inte rekommenderas av Siemens, upphör vårt garantiåtagande. SQL36E50.. SQL36E65 SQL36E110 SQL36E160 Strömförsörjning Matningsspänning AC 230 V ±15 % AC 24 V ±20 % AC 230 V 5 / +10 % Frekvens 50 / 60 Hz Effektförbrukning 1) 6,5 VA 35 VA 160 VA 235 VA Styrning Styrsignal 3-läges Parallelldrift Parallelldrift av flera ställdon ej möjlig Funktionsdata Gångtid för 90 vid 50 Hz vid 60 Hz 125 s 105 s 25 s 20 s 6 s 2) 5 s 12 s 2) 10 s 24 s 2) 20 s Vridningsvinkel 90 ± 1 (fabriksinställning) Vridmoment 1) 20 Nm 40 Nm 100 Nm 400 Nm 1200 Nm Ändlägeskontakt Brytförmåga AC 250 V, 3 A resistiv, 1,5 A induktiv Kopplingsdifferens ca 1 Ändläge ej inställbart Värmeelement AC 230 V, 5 W Medietemperatur Tillåten medietemperatur i den monterade ventilen: 120 C Normer och standarder CE-märkning EMC-riktlinje 2004/108/EC Immunitet EN :[2005] EN Industrisektor Industrisektor Emission EN : [2007] EN Industrisektor Bostadssektor Lågspänningsriktlinje 2006/95/EC 2006/95/EC Elektrisk säkerhet EN Elektromagnetisk kompatibilitet Omfattas av EN 55011:[2007] EN :[2005] Industrisektor EN :[2007] Bostadssektor Produktnormer för automatiska EN :[2000] DIN EN :[2002] elektriska regler- och styrapparater EN :[1997] C-tick N474 Kapslingsklass IP44 enligt IEC IP67 enligt IEC Isolerklass III eller II enligt EN Miljökompabilitet ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) RL 2002/95/EG (RoHS) Fläns- och spindelanslutning EN ISO mm till ställdonen F04 / F05 F07 F10 F12 / F16 Mått / vikt Dimensionering Se avsnitt Måttuppgifter Kabelgenomföringar 4 x 20,5 mm (för M20) 2 x M20 Material Vikt 1,4 kg 4,5 kg 7 kg 14 kg 25 kg Kapslingens underdel, konsol Pressgjutet aluminium Kapslingens kåpa Plast Pressgjutet aluminium 1) 2) Dessa värden gäller vid märkspänning, vid omgivningstemperaturer 20 C och för angiven nominell gångtid. Variabel gångtid med tillsatsmodul SEZ31.1 (se nedan) 7/14

8 Tillbehör / Vikt Hjälpkontaktpar ASC9.5 / ASC9.4 Kontaktdata Kopplingsdifferens AC 250 V, 10 A resistiv, 3 A induktiv ca 1 ASC9,4 ASC g 30 g Hjälpkontakt med potentiometer ASZ7.4 Kontaktdata Kopplingsdifferens Motståndsändring AC 250 V, 10 A resistiv, 3 A induktiv ca Ω motsvarar g Tillbehör SQL36E.. Vikt Dubbel hjälpkontakt ASC36 Kontaktdata Kopplingsdifferens AC 250 V, 3 A resistiv, 1,5 A induktiv ca 1 60 g Potentiometer ASZ36 Motståndsändring Ω motsvarar g Tillsatsmodul SEZ31.1 Gångtid för 90 vid 50 Hz SQL36E65: s 60 g SQL36E110: s SQL36E160: s Tillåtna omgivningsförhållanden Drift Transport Lagring EN EN EN EN / SQL36E.. / / SQL36E.. Omgivningsförhållanden Klass 3K5 Klass 4K2 Klass 2K3 Klass 1K3 Temperatur C C C C Fuktighet % RF % RF < 95 % RF % RF 8/14

9 Kopplingsscheman Cm1 Ändlägeskontakt (ej inställbar) Cm2 Ändlägeskontakt (ej inställbar) c1 1 hjälpkontakt ASC9.5 eller c1, c2 1 hjälpkontaktpar ASC9.4 eller c1, 1000 Ω 1 tillbehör ASZ7.4 (1 hjälpkontakt och 1 potentiometer) N Mätnoll G Systempotential Styrningsfas ÖPPEN Styrningsfas STÄNGD 11 Sekvens vid Sekvens vid 0 SQL36E50F04 SQL36E50F05 PE AC 230V AC 230V N N H1 AC 230V N.C. S3 S4 COM N.O. N.C. COM N.O. 0% 100% X1 X2 X3 bl bk rd bl bk rd H P = 5W X5 X6 X7 ASZ36 P Ohm S1 R3 S3 ASC36 S4 SQL36E50.F04 SQL36E50.F05 max. 250V AC 3A (1.5A) C1 M 1 ~ S2 R2 4505G07_02 S1 Ändlägeskontakt STÄNGD (ej inställbar) S2 Ändlägeskontakt ÖPPEN (ej inställbar) S3 Hjälpkontakt STÄNGD (ASC36) S4 Hjälpkontakt ÖPPEN (ASC36) H Värmeelement P1 Potentiometer (ASZ36) Styrsignal ÖPPNA Styrsignal STÄNGA N Mätnoll N.C. Normal stäng (Normally Closed) N.O. Normal öppen (Normally Open) COM Gemensam ledning (Common) /14

10 SQL36E65 SQL36E110 SQL36E160 AC 230 V AC 230 V max. AC 250V 3A (1,5A) ASC36 SQL36E65 SQL36E110 SQL36E160 SEZ31.1 T1 S1 S2 S3 S4 S7 H P1 T1 N Ändlägeskontakt STÄNGD (ej inställbar) Ändlägeskontakt ÖPPEN (ej inställbar) Hjälpkontakt STÄNGD (ASC36) Hjälpkontakt ÖPPEN (ASC36) Termokontakt (integrerad) Värmeelement Potentiometer (ASZ36) Tillsatsmodul (SEZ31.1) Styrsignal ÖPPNA Styrsignal STÄNGA Mätnoll ASZ Ω AC 230 V H P = 5 W 4505G01 Anslutningsschema SQL36E.. L 4505A01 (L) (L) Q1 Q2 Q1 Q2 (N) () () N1 (N) () () N2 AC 230 V N N N N1, N2 Regulator, Ställdon L Systempotential AC 230 V N Systemnoll Q1, Q2 Reglerkontakter 10/14

11 SP 4505A02 (G) (G) Q1 Q2 Q1 Q2 (G0) () () N1 (G0) () () N2 AC 24 V G G SN N1, N2 Regulator, Ställdon SP Systempotential AC 24 V SN Systemnoll Q1, Q2 Reglerkontakter Måttuppgifter (mått i mm) * Monteringsmått för ställdon inkl. monteringssats ASK35.. = 168 mm > 100 mm: Minsta avstånd till vägg eller tak > 200 mm: för montering, anslutning, handhavande, underhåll osv. 11/14

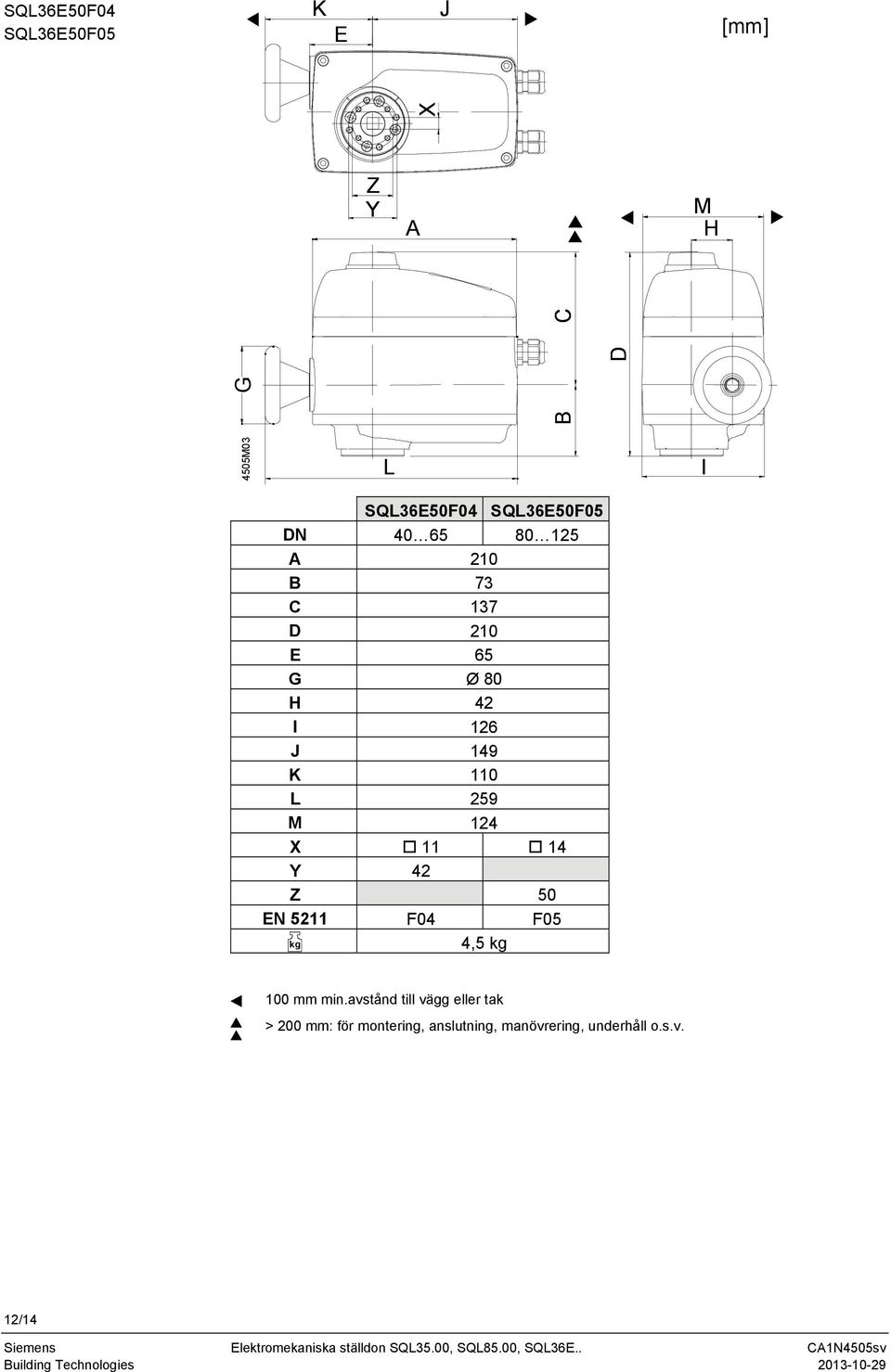

12 SQL36E50F04 SQL36E50F05 K E J [mm] X Z Y A M H D C 4505M03 G L B I SQL36E50F04 SQL36E50F05 DN A 210 B 73 C 137 D 210 E 65 G Ø 80 H 42 I 126 J 149 K 110 L 259 M 124 X Y 42 Z 50 EN 5211 F04 F05 kg 4,5 kg 100 mm min.avstånd till vägg eller tak > 200 mm: för montering, anslutning, manövrering, underhåll o.s.v. 12/14

13 SQL36E65 SQL36E110 SQL36E160 K E J [mm] Y F Z X M H A B G D C 4505M02 L I 1) SQL36E65 SQL36E110 SQL36E160 DN A B C D E F G Ø 80 Ø 125 Ø 200 H I J K L M X Y Z EN 5211 F07 F10 1) kg 7 kg 14 kg 25 kg Flänsade anslutningar EN 5211 F12 / F16 för tredjeparts vridspjällventiler på förfrågan.... > 100 mm: min.avstånd till vägg eller tak > 200 mm: för montering, anslutning, manövrering, underhåll o.s.v. 13/14

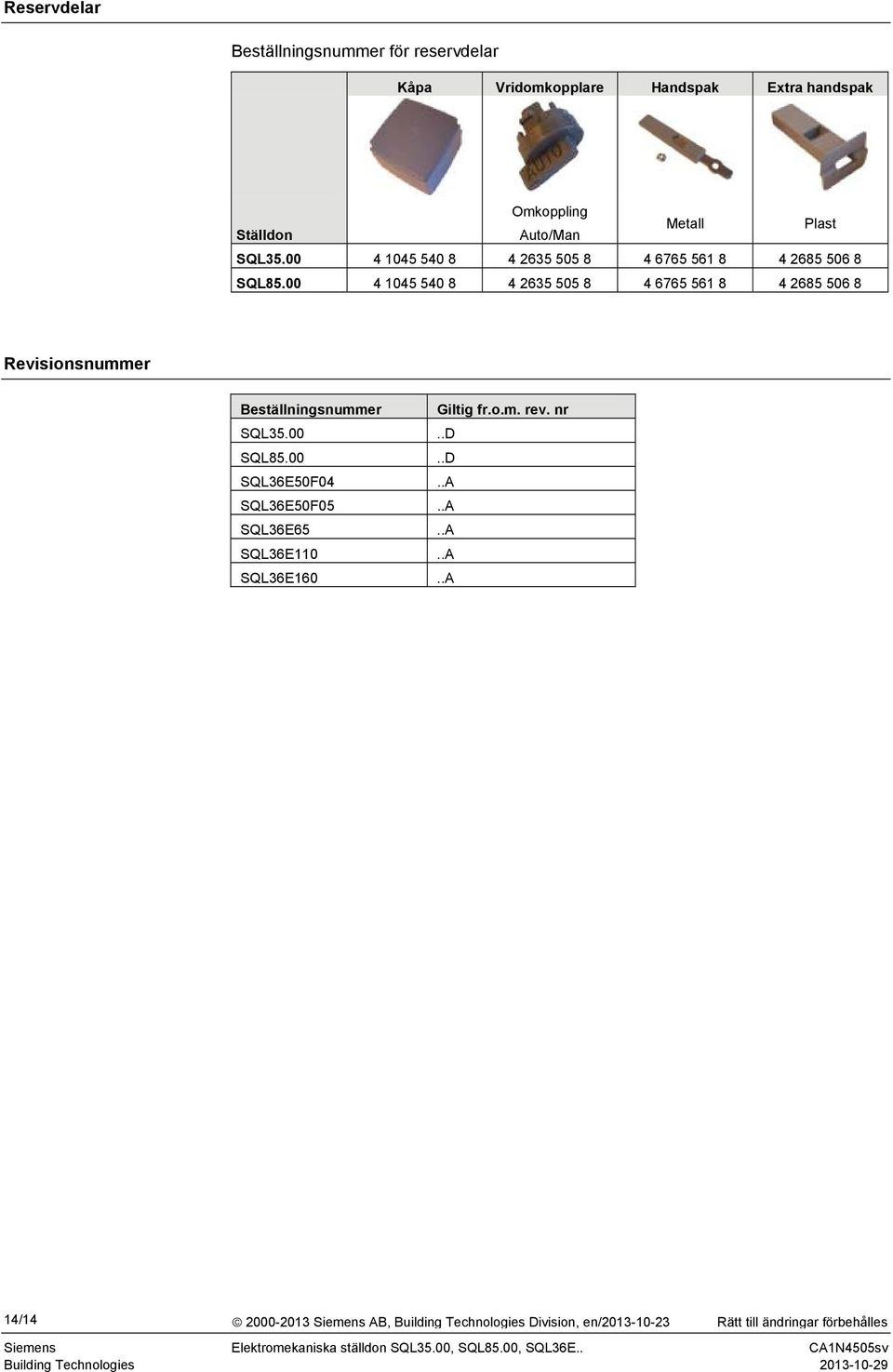

14 Reservdelar Beställningsnummer för reservdelar Kåpa Vridomkopplare Handspak Extra handspak Omkoppling Ställdon Auto/Man Metall Plast Revisionsnummer Beställningsnummer SQL36E50F04 SQL36E50F05 SQL36E65 SQL36E110 SQL36E160 Giltig fr.o.m. rev. nr..d..d..a..a..a..a..a 14/ Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles
