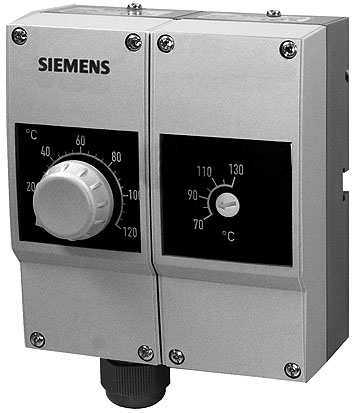

1 1 AMA 8 Styr- och övervakningssystem UDB Mätstyrdon för temperatur 212 Dubbeltermostat Termostat / Temperaturvakt kombinerad termostat för dykrörs- eller väggmontering RAZ-TW.. Användningsområde Funktion Termostat TR och temperaturvakt TW med enpolig mikrobrytare Bryteffekt Kontakt 1-2: 16(2.5) A, AC 250 V (DIN3440) Kontakt 1-4: 6(2.5) A, AC 250 V Tidkonstant enligt DIN EN Instickbara plintar för enkel installation Monteringsmöjligheter: Dykrör- eller väggmontering Inställbart börvärde, termostat TR via yttre inställningsratt på kapslingen Intern omställning, temperaturvakt TW Typiska användningsområden Anläggningar för värmeproduktion Övriga applikationer inom värme- och luftbehandlingsområdet När temperaturen har stigit till inställt börvärde, kopplar termostatens (RAZ-TR..) växlande kontakt om (1-2 bryter, 1-4 sluter). När medietemperaturen fallit med värdet motsvarande kopplingsdifferensen, återställer termostaten RAZ-TR.. kopplingselementet (1-4 bryter, 1-2 sluter). När det inställda värdet för urkopplingstemperaturen uppnås, kopplar temperaturvaktens (RAZ-TW..) växlande kontakt om (1-4 bryter, 1-3 sluter). När CE1N1212sv Building Technologies

2 medietemperaturen fallit med värdet motsvarande kopplingsdifferensen återställer (RAZ-TW..) automatiskt kopplingselementet. (1-4 bryter, 1-2 sluter). Typöversikt Typbeteckning Beställningsnummer Temperatur- och urkopplingsområde Längd kapillärrör Leveransomfång RAZ-TW.1000P-J RAZ-TW.1200P-J S55700-P140 S55700-P141 (TR) C (TW) C (TR) C (TW) C 700 mm Dubbeldykrör 100 mm, för 2 givare (ALT-DB100J, förnicklad mässing, PN 10) Kabelförskruvning M20x1,5 mm Monteringsanvisning Tillbehör Obs! Se datablad N1194 för Dykrör för termostater och givare samt N1193 för Tillbehör och reservdelar för dyktermostater Dubbeldykrör (ALT-DB..J) med tillägg J passar endast till dessa RAZ-enheter. Beställning Exempel Vid beställning anges antal, benämning, typbeteckningen och beställningsnummer enligt Typöversikt (standardset). 3 st Termostater RAZ-TW.1000P-J, S55700-P Mekaniskt utförande Dubbelkapsling Termostatens bottenplatta av plast (förstärkt) för dykrör- och väggmontering; termostat TR och temperaturvakt TW med 2 separata kapillärgivare. Lock med börvärdesomställare och kontrollfönster Kabelförskruvning M16x1,5 mm Anvisningar Monteringshjälp Monteringsställe Montering av dykrör Obs! Väggmontering med givare i dykröret Installationsinstruktion finns inuti förpackningen. Reservera tillräckligt utrymme ovanför apparaten för fri sikt genom kontrollfönstret in i apparaten, för inställning av börvärdestemperaturerna och eventuell demontering samt återplacering. Montera dykröret och justera sexkanten. Insticksmontera kapillärgivaren i dykröret och sätt fast termostatens bottenplatta på dykröret medelst skruv. Dubbeldykrör (ALT-DB..J) med tillägg J passar endast till dessa RAZ-enheter. Förbered väggmonteringen genom att bryta ut fästhålen på kapslingen. Drag sedan ut kapillärröret till erforderlig längd. Efter montering i dykröret skall kapillärgivarna säkras med en klammer (monteringstillbehör).... 2/6

3 Inställning av temperaturen Elektrisk anslutning Inställningen av begränsningstemperaturen bör endast göras av behörig personal. Apparaten får endast inkopplas av behörig personal. Anslutna kablar måste uppfylla isoleringskraven för nätspänning. Elektrisk inkoppling skall ske enligt anslutningsschemat och i överensstämmelse med lokala föreskrifter. Max. AC 250 V Obs: Apparaten får endast öppnas i spänningslöst tillstånd. Jordledaren skall anslutas enligt föreskrifter. Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EUriktlinje 2012/19/EU och får inte avfallshanteras som hushållssopor. Avfallshantering ska ske inom de avsedda kanalerna för insamling av elektroniskt avfall. Lokal och aktuell lagstiftning skall alltid beaktas.... 3/6

4 Tekniska data Kopplingselement TR och TW Bryteffekt Märkspänningsområde Märkströmsområde I (I M ) Plint 1-2 Plint 1-4 Extern säkring Livslängd vid normal belastning TR kontakt TW kontakt AC V 0,1 16 (2,5) A 0,1 6 (2,5) A 16 A Min manövrar Min manövrar Isolerklass I enligt EN Kapslingsklass IP40 enligt EN Funktionsdata Områden RAZ-TW.1000P-J Externt inställbart börvärde TR Internt inställbar urkopplingstemperatur TW Områden för RAZ-TW.1200P-J Externt inställbart börvärde TR Internt inställbar urkopplingstemperatur TW Termisk kopplingsdifferens TR och TW C C (med skruvmejsel) C C (med skruvmejsel) 6 K (områdesberoende) Normer och standarder Produktstandard EN x DIN EN *) (TW 1197) EU-konformitet (CE) CE1T1206xx *) Skydd mot radiostörning knackljud N 5 enligt EN Tillåtna omgivningsförhållanden Drift Klass 3K5 enligt IEC Max. temperatur vid givare: RAZ-TW.1000P-J Max. urkopplingstemperatur + 25 K RAZ-TW.1200P-J Max. urkopplingstemperatur + 25 K Omgivningstemperatur vid kapsling Max. 80 C (T80) Fuktighet <95 % RF Mekaniska krav Klass 3M2 enligt IEC Lagring och transport Klass 2K3 enligt IEC Omgivningstemperatur C Fuktighet < 95 % RF Max.temperatur vid kapslingens bottenplatta 125 C Nedsmutsningsgrad 2 normal enligt EN Övervakade medier Vatten, olja och luft Inverkan av omgivningstemperatur C/ C Kalibrering Avvikelse i tillverkning TR och TW ±3 C Avvikelse avseende hela livslängden TR/TW < ±5 % Kalibrerad för omgivningstemperatur vid kopplingselement och kapillärrör 22 C enligt DIN Tidkonstant i: Vatten Olja Luft < 45 s enligt DIN < 60 s enligt DIN <120 s enligt DIN Elektrisk anslutning Elektrisk anslutning Anslutning av jordledare Kabelförskruvning Instickbara plintar för ledare 6 x ,5 mm² Instickbara plintar för ledare 2 x ,5 mm² M20 x 1.5 4/6

5 Typ av anslutning Fastsättning typ M (anslutningar med flertrådig kabel, t.ex. med ändhylsa) Allmänna data Kapslingsfärger Mått givarelement TR och TW Kapillärlängd Min.böjningsradie kapillärrör Utförande Bärare för kopplingselement Kapillärrör och givare Membran Vikt standardset Underdel RAL 7001 (mörkgrå) Överdel RAL 7035 (ljusgrå) Ø 6,5 x 85 mm resp. Ø 6,5 x 76 mm 700 mm R min. = 5 mm Plast Koppar Rostfritt stål 0,53 kg Anslutningsschema *) Dokumenten kan laddas ned från eller TR TW TR/TW: Kontakt 1-2 sluten = Normal drift TR/TW: Kontakt 1-4 sluten = Urkopplingstemperatur /6

6 Måttuppgifter (mått i mm) Termostat/ temperaturvakt RAZ-TW.. Dykrör ALT-DB..J 6/ Siemens AB, Building Technologies Division, en/ Rätt till ändringar förbehålles
