Digitala ingångsmoduler

Transkript

1 8 AMA 8 Styr- och övervakningssystem SGC In- och utgångsmoduler 172 TX-I/O modulsystem Digitala ingångsmoduler TXM1.8D TXM1.16D Två fullt kompatibla modeller: TXM1.8D: 8 ingångar med varsin lysdiod i tre färger (grön, gul eller röd) TXM1.16D: Som TXM1.8D, men med 16 ingångar, med varsin grön lysdiod 8 eller 16 digitala ingångar. Kan konfigureras individuellt vad gäller statussignaler, statuspulser (med minnesfunktion) eller räknepulser (upp till 10 Hz) Kompakt DIN-format, litet platsbehov Separat anslutningssockel och insticksmonterad in-/utgångsmodul för enkel hantering Bussen skapas automatiskt för så enkel installation som möjligt Plintar med isoleringsfunktion för snabb idrifttagning In-/utgångsmodulen byts ut på några sekunder, utan någon ledningsdragning och utan att funktionen hos övriga in-/utgångsmoduler påverkas Alla plintar sitter direkt på in-/utgångsmodulerna, vilket medger direkt anslutning av fältenheter utan extra kopplingsplintar. Enkel strategi för betjäning och presentation Lysdiod som indikerar I/O-status för varje in-/utgångspunkt. Funktionsprincip (normalt öppen eller normalt sluten) beror på I/O-funktion Lysdioder för snabb diagnostik Dubbelsidiga etiketter för identifikation av alla in-/utgångspunkter CM2N8172sv Building Technologies

2 Funktion Modulerna stöder följande in-/utgångsfunktioner: Funktion Signaltyp (TRA) Signaltyp Beskrivning Statusindikering BI NO BI NC D20 D20R Potentialfri, avfrågning (kontinuerlig kontakt), normalt öppen N/O kontakt Potentialfri, avfrågning (kontinuerlig kontakt), normalt stängd N/C kontakt Statuspulser Knappingång BI Pulse NO BI Pulse NC BI Push NO BI Push NC D20S Potentialfri, avfrågning (puls) normalt öppen eller normalt sluten kontakt -- Knappingång enkel/ dubbel, potentialfri normalt öppen eller normalt sluten kontakt Status flersteg MI Switch -- Flerstegs ingång, steg, potentialfri, avfrågning Räknarpulser CI Mech (10/25Hz) C Potentialfri, normalt öppen kontakt, avfrågning (puls, max. 10 Hz) (TXM1.16D: endast in-/utgångspunkt 1 till 8) Kombinationsmöjligheter Typöversikt och beställning Detaljerad beskrivning av dessa funktioner finns i dokumentet CM110561, "TX-I/O Funktioner och betjäning". För signaltyper och funktioner som stöds i olika byggnadsautomationssystem: se Projekterings- och installationshandbok för TX-I/O, CM Typbeteckning / Best.nummer TXM1.8D TXM1.16D Benämning Digital ingångsmodul Digital ingångsmodul Vid beställning anges typbeteckning/best.nummer och benämning Leverans Anslutningssockeln och in-/utgångsmodulen är sammankopplade och levereras i samma förpackning. Tillbehör Som tillbehör finns t.ex. adresspluggar, etikettblad och extra transparenta etiketthållare. Se datablad N8170. Teknisk och mekanisk konstruktion En beskrivning av de funktioner som är gemensamma för alla TX-I/O -moduler finns i projekterings- och installationshandboken för TX-I/O, dokument CM /8

3 Indikeringar och betjäningsknappar Anslutningsplintar (Skruvmejsel nr 1 för spår- eller krysspårskruvar *) med testuttag (för stift på 1,8 2 mm) och plintnummer Signalbeteckning Lysdiod för adressplugg och modulstatus Nummer för in-/utgångspunkt (In-/utgångspunkt 9 16: endast TXM1.16D) Lysdiod för I/O-status (TXM1.8D: konfigurerbara grön/gul/röd, TXM1.16D: grön) * Kombinerade spår-/krysspårskruvar från mitten av Lysdioder för I/Ostatus Lysdioderna för I/O-status visar status för in- och utgångar (periferienheter) Lysdioderna på TXM1.16D är gröna. På TXM1.8D är lysdioderna trefärgade. Modulen visar Larm = röd, Service = gul och Normal = grön, om denna funktion är konfigurerad. Lysdioderna används även vid diagnostik Lysdiod för modulstatus Lysdioden för modulstatus belyser den transparenta adresspluggen Den gröna lysdioden visar status för hela modulen (till skillnad från lysdioderna för in-/utgångspunkterna) Den används även vid diagnostik Adressplugg Modulen fungerar endast när adresspluggen sitter i Moduladressen kodas mekaniskt i adresspluggen När den insticksmonterade in-/utgångsmodulen byts ut måste adresspluggen vinklas utåt. Den sitter kvar i anslutningssockeln. 3/8

4 Modulmärkning Den insticksmonterade in-/utgångsmodulen har ett borttagbart transparent skydd (etiketthållare) där det går att sätta i en etikett z11 Avfallshantering Apparaten klassificeras vid avfallshantering som elektronisk komponent enligt EUriktlinje 2002/96/EG (WEEE) och får inte avfallshanteras som hushållssopor. Relevanta nationella lagstadgade föreskrifter skall beaktas. Detta görs med hjälp av ordnade kanaler för avfallshantering. Lokal och aktuell lagstiftning skall alltid beaktas. Projektering, montering och installation Se följande dokument: Dokument TX-I/O Funktioner och betjäning TX-I/O Projekterings- och installationshandbok Replacement of legacy signal types by TX-I/O or workarounds Nummer CM CM CM Montering Tillåtet monteringsläge TX-I/O -enheter kan monteras i valfritt läge: Det är viktigt att ventilationen är tillräcklig, så att högsta tillåtna omgivningstemperatur (max. 50 C) inte överskrids. 4/8

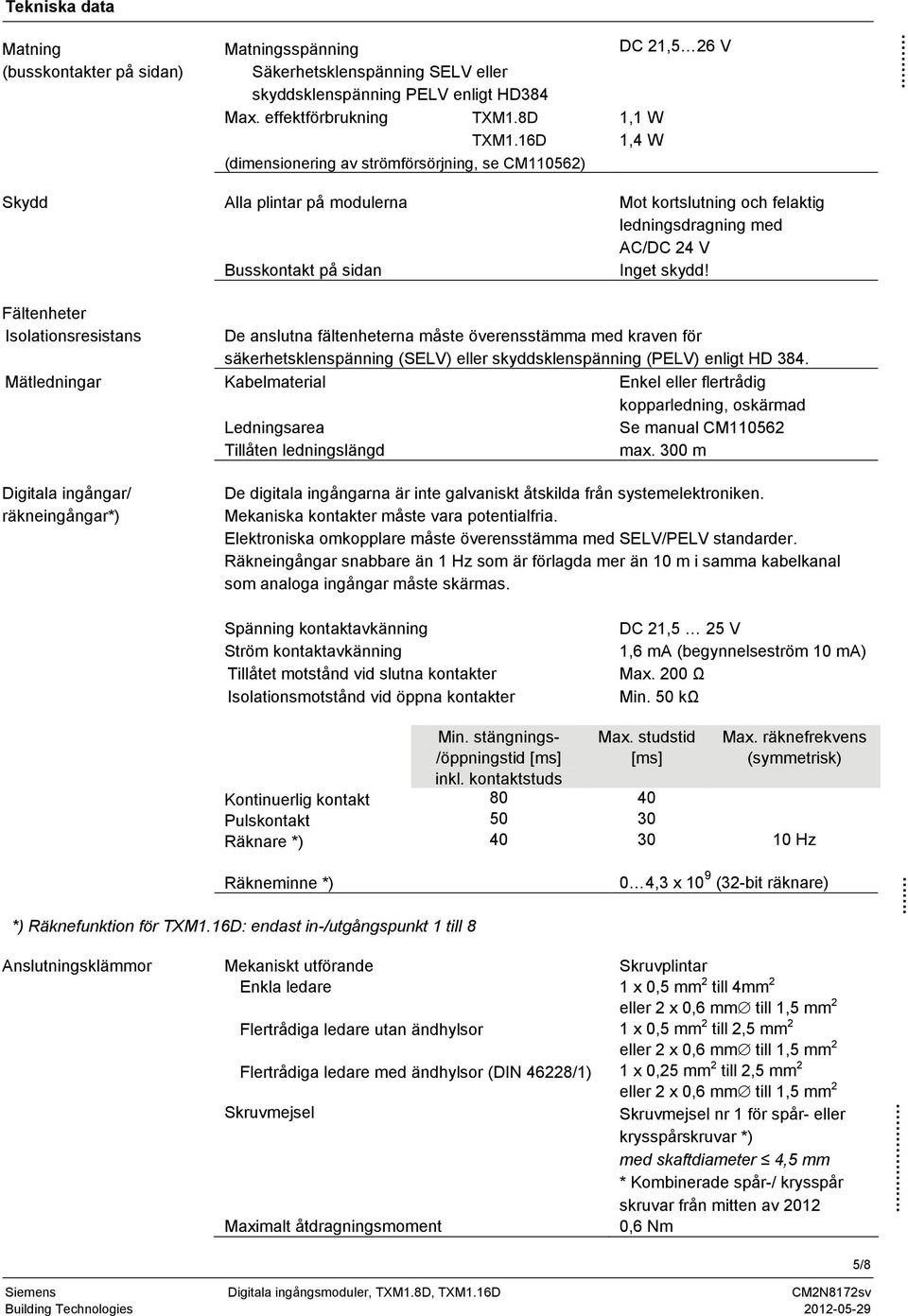

5 Tekniska data Matning (busskontakter på sidan) Matningsspänning DC 21,5 26 V Säkerhetsklenspänning SELV eller skyddsklenspänning PELV enligt HD384 Max. effektförbrukning TXM1.8D 1,1 W TXM1.16D 1,4 W (dimensionering av strömförsörjning, se CM110562) Skydd Alla plintar på modulerna Mot kortslutning och felaktig ledningsdragning med AC/DC 24 V Busskontakt på sidan Inget skydd! Fältenheter Isolationsresistans De anslutna fältenheterna måste överensstämma med kraven för säkerhetsklenspänning (SELV) eller skyddsklenspänning (PELV) enligt HD 384. Mätledningar Kabelmaterial Enkel eller flertrådig kopparledning, oskärmad Ledningsarea Se manual CM Tillåten ledningslängd max. 300 m Digitala ingångar/ räkneingångar*) De digitala ingångarna är inte galvaniskt åtskilda från systemelektroniken. Mekaniska kontakter måste vara potentialfria. Elektroniska omkopplare måste överensstämma med SELV/PELV standarder. Räkneingångar snabbare än 1 Hz som är förlagda mer än 10 m i samma kabelkanal som analoga ingångar måste skärmas. Spänning kontaktavkänning Ström kontaktavkänning Tillåtet motstånd vid slutna kontakter Isolationsmotstånd vid öppna kontakter Min. stängnings- /öppningstid [ms] inkl. kontaktstuds DC 21,5 25 V 1,6 ma (begynnelseström 10 ma) Max. 200 Ω Min. 50 kω Max. studstid [ms] Max. räknefrekvens (symmetrisk) Kontinuerlig kontakt Pulskontakt Räknare *) Hz Räkneminne *) *) Räknefunktion för TXM1.16D: endast in-/utgångspunkt 1 till 8 Anslutningsklämmor Mekaniskt utförande Enkla ledare Flertrådiga ledare utan ändhylsor Flertrådiga ledare med ändhylsor (DIN 46228/1) Skruvmejsel Maximalt åtdragningsmoment 0 4,3 x 10 9 (32-bit räknare) Skruvplintar 1 x 0,5 mm 2 till 4mm 2 eller 2 x 0,6 mm till 1,5 mm 2 1 x 0,5 mm 2 till 2,5 mm 2 eller 2 x 0,6 mm till 1,5 mm 2 1 x 0,25 mm 2 till 2,5 mm 2 eller 2 x 0,6 mm till 1,5 mm 2 Skruvmejsel nr 1 för spår- eller krysspårskruvar *) med skaftdiameter 4,5 mm * Kombinerade spår-/ krysspår skruvar från mitten av ,6 Nm.... 5/8

6 Testuttag (plintar) För stiftdiameter 1 x 1,8 2,0 mm Klassificering enligt EN Funktionsprincip för automatiska elektroniska styroch reglerdon Nedsmutsningsnivå Mekaniskt utförande Typ 1 2 Isolerklass III Skyddsdata Kapslingsklass enligt EN Frontkomponenter i DIN-uttag Anslutningssockel IP30 IP20 Omgivningsförhållanden Drift Omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter Transport Omgivningsförhållanden Temperatur Fuktighet Omgivningsfaktorer och deras strängheter Enl. IEC Klass 3K C 5 95 % RF Klass 3M2 Enl. IEC Klass 2K C 5 95 % RF Klass 2M2 Normer och standarder Produktsäkerhet Automatisk elektronisk utrustning för hushåll och liknande användning Elektromagnetisk kompatibilitet Störkänslighet (bostads-/industrisektor) Störstrålning (bostads-/industrisektor) Uppfyller kraven för CE-märkning enligt EMC-direktiv EN EN EN /108/EC C-Tick-märkning (EMC) AS / NZS UL-godkännande UL 916, UL Miljökompatibilitet Produktens miljödeklaration CM1E8172 innehåller information om produktens miljövänliga tillverkning och konstruktion (RoHS-konformitet, materialsammansättning, förpackning, miljömässiga fördelar, avfallshantering) ISO (miljö) ISO 9001 (kvalitet) SN (miljövänliga produkter) 2002/95/EC (RoHS) Färg Anslutningssockel och in-/utgångsmodul av RAL 7035 (ljusgrå) instickstyp Mått Hölje enligt DIN , se avsnitt "Måttuppgifter" Vikt Utan/med emballage TXM1.8D 164 / 185 g TXM1.16D 199 / 220 g 6/8

7 Kopplingsscheman (exempel) U U Digital ingångsmodul Stiftlayout (1) (2) (3) (4) (5) K1 K2 K3 K4 S5 8172z13 K1 K2 K3 K4 S5 Statuskontakt (normalt öppen) Statuskontakt (normalt sluten) Pulskontakt (normalt öppen) Pulskontakt (normalt sluten) Elektronisk omkopplare TXM1.8D, TXM1.16D endast TXM1.16D In-/utgångspunkt (1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) (12) (13) (14) (15) (16) Systemnoll ( ) 1) Ingång (+) ) Plintarna 1, 3, 5 osv. används som systemnoll De är sammankopplade, men inte i anslutningssockeln utan i den insticksmonterade in-/utgångsmodulen. Detta innebär att det inte finns någon anslutning när in-/utgångsmodulen tas bort. Systemnoll för en digital ingång kan kopplas till valfri systemnollplint på modulen För installationsdetaljer, se TX-I/O Projekterings- och installationshandbok, CM /8
