TAC Forta M800 Ventilställdon

Transkript

1 TAC 800 Ventilställdon September är ett elektromekaniskt ställdon för styrning av 2- och 3-vägs kägelventiler i: tappvarmvattensystem värmesystem luftbehandlingssystem 800 styrs valfritt av en öka/minska-signal eller av en modulerande 2 1 styrsignal. odulerande styrsignal ger ett snabbt ställdon. Elektroniken i ställdonet gör så att ställdonet får samma gångtid oberoende av ansluten ventils slaglängd. Ställdonet är enkelt att montera och koppla in. Det kan monteras direkt på TACs reglerventiler utan monteringssats. Ställdonets arbetsområde ställs in automatiskt beroende av ventilens slaglängd. Elektroniken i ställdonet tar sedan själv hand om ändlägesinställningen. Ställdonet matas med. Det lämnar DC för spänningsmatning av äldre TAC-regulatorer. TEKNISKA DATA, 800 Artikelnummer... se tabell på nästa sida Driftspänning... ±10%, Hz Effektförbrukning... genomsnitt 15 VA Transformator dimensionering... 5A ångtid: odulerande mm s odulerande mm s odulerande mm s Öka/minska s/60 s Stängningstid med vid spänningsbortfall Slaglängd mm... max 20 s Slaglängd mm... max 25 s Slaglängd mm... max 35 s Slaglängd mm Fabriksinställd slaglängd mm Ställkraft N Inkopplingstid... max 20%/60 minuter Analog ingång: - Spänning Ingångsimpedans... min 100 kω Digitala ingångar VH VC: Spänning över öppen ingång... Ström genom sluten ingång... 5 ma Pulstid... min 20 ms Utgång 1: Spänning... DC ±0,3 V Belastning ma kortslutningssäker Utgång : Spänning (0-100%) Belastning... 2 ma Omgivningstemperatur: Drift C Lagring C Omgivande fuktighet...max 90% RH Kapslingsklass... IP 54 Standard/Normer: Emission... EN :1992 Immunitet... EN :1992 Värme... IEC Fukt... IEC Kyla... IEC Saltdimma... IEC Vibration... IEC aterial: Hus... aluminium Lock... ABS-plast/polykarbonat Färg... aluminium/svart Vikt... 1,8 kg Dimensioner (mm)... se nästa sida Förbehåll för förändringar. 1 (8) (SE)

2 ARTIKELNUER Beteckning Förklaring Artikelnummer 800 modulerande eller öka/minska-signal S2 modulerande eller öka/minska-signal och lägesåterföring modulerande eller öka/minska-signal och självtestande säkerhetsanordning S2- modulerande eller öka/minska-signal, lägesåterföring och självtestande säkerhetsanordning DIENSIONER 137 (5.39) 238 (9.37) 117 (4.60) 173 (6.81) Pg 11 (3 ) 315 (12.40) 82 (3.235) 243 (9.57) ått: mm Dimensions: (in.) 44 (1.73) Figur 1 FUNKTION Ställdonet Ställdonets stegmotor driver en skruv via en kuggväxel. otorn styrs av en styrsignal från en reglercentral. Skruven får en linjär rörelse som styr en ventilspindel. Styrsignal 800 kan antingen styras av en öka/minska-signal eller av en variabel likspänning, s k modulerande signal. Vid öka/minska-signal rör sig ställdonet normalt inåt vid öka-signal och utåt vid minska-signal, se Inställningar. Handmanövrering Det finns ett handmanövervred på ställdonet, se figur 2. När det fälls ut stannar motorn. Sedan kan ställdonet manövreras för hand genom att handmanövervredet vrids. Lägesåterföring -ställdon är utrustade med en 2 1 DC återföringssignal, där 2 V alltid motsvarar stängt läge och 1 alltid motsvarar öppet läge. Handmanövervred Ändlägeskontakter Vid sekvensstyrning av ställdon går det att använda ändlägeskontakterna som har fasta lägen. De växlar vid helt stängt respektive öppet läge. Figur (SE) 2 (8)

3 ONTERIN Ställdonet kan monteras horisontellt, vertikalt och alla lägen där emellan, men inte upp och ned, se figur 3. Observera! Använd inte ställdonet till DN15-ventilerna V298, V282, V294, V384, V386 och V394. För att montera ställdonet på en ventil trär man ställdonet på ventilhalsen så att fyrkantsmuttern på ventilspindeln passar in i spåret på tvärbalken. Sedan trär man fästbygeln i spåret på fästet till ventilhalsen och fäster muttrarna. Figur 3 SJÄLVTESTANDE SÄKERHETSANORDNIN, är en processorstyrd, batteridriven säkerhetsanordning som bevakar om nätspänning till finns. Vid ett avbrott förser anordningen ställdonet med spänning så att det kan stänga ventilen. Batteriet testas periodiskt under normal drift. Dessutom laddas det kontinuerligt. NiCd batterier används till. Figur 4 TEKNISKA DATA, atningsspänning,... ±10 %... retur Utspänning AC-DC, F V DC ±10 % F... retur, alt. ±10 % Omslagstid/reaktionstid AC till DC... max 5 ms DC- spänning varaktighet s Ingångar: Batteri A... 8,4 V DC min 600 mah Utgångar: Batteri B, snabbladdning ma Larmutgång, och A potentialfri, växlande Indikering: rön lysdiod... Normaldrift Röd lysdiod...larm Röd lysdiod på kort... Snabbladdning aktiv Inställningar: Bypass AN... bygel finns ej, extern tryckknapp Bypass AUTO... bygel finns, intern funktion Omgivningstemperatur C +50 C Omgivande fuktighet... max 65 % RH Kapslingsklass... IP 44 Standard/Normer: Emission... EN :1992 Immunitet... EN :1992 Värme... IEC Kyla... IEC aterial: Hus... PC akrolon 8035 Lock... PC akrolon 8035 Konsol... SS Färg... svart Vikt, inklusive batteri... 0,3 kg ått... se måttskiss 3 (8) (SE)

4 INKOPPLIN Plint Funktion Beskrivning atning rtr } Ingång Styrsignaler Ingång, nolla } (VH, VC slutes VH Öka till ) VC inska 1 DC atning till RC % Återföringssignal Observera! Vid installation med tre ledare där styrsignalens referens är ansluten till ger ställdonets motorström upphov till varierande spänningsfall i ledaren och därmed i styrsignalens referens., som har hög känslighet på styrsignal-ingången, känner att styrsignalen varierar och följer denna variation. Ställdonet har då svårt att hitta ett stabilt läge. Variationen orsakad av detta spänningsfall, kan accepteras i förenklade installationer under följande förutsättningar: ledningarna mellan ställdonet och regulatorn är kortare än 100 m, har en tvärsnittsarea på minst 1,5 mm 2 och ansluter endast till ett ställdon. För inkopplingsanvisningar, se figurerna som är märkta Förenklad installation. Ledningslängder Ledningarna till, och 1 får vara max 100 m vid tvärsnittsarea 1,5 mm². Övriga ledningar får vara max 200 m vid tvärsnittsarea 0,5 mm² NOR INV 2V 0(2)V 2V NOR 2V INV 2V 0(2)V y y VH VC y VH VC y VH VC1 Plint CLOSIN RELA Ej endläge Non ending position 1 Endläge Ending position S2 OPENIN RELA Ej endläge Non ending position K3 K4 Endläge Ending position 2 P VH VC 1 24 V Figur (SE) 4 (8)

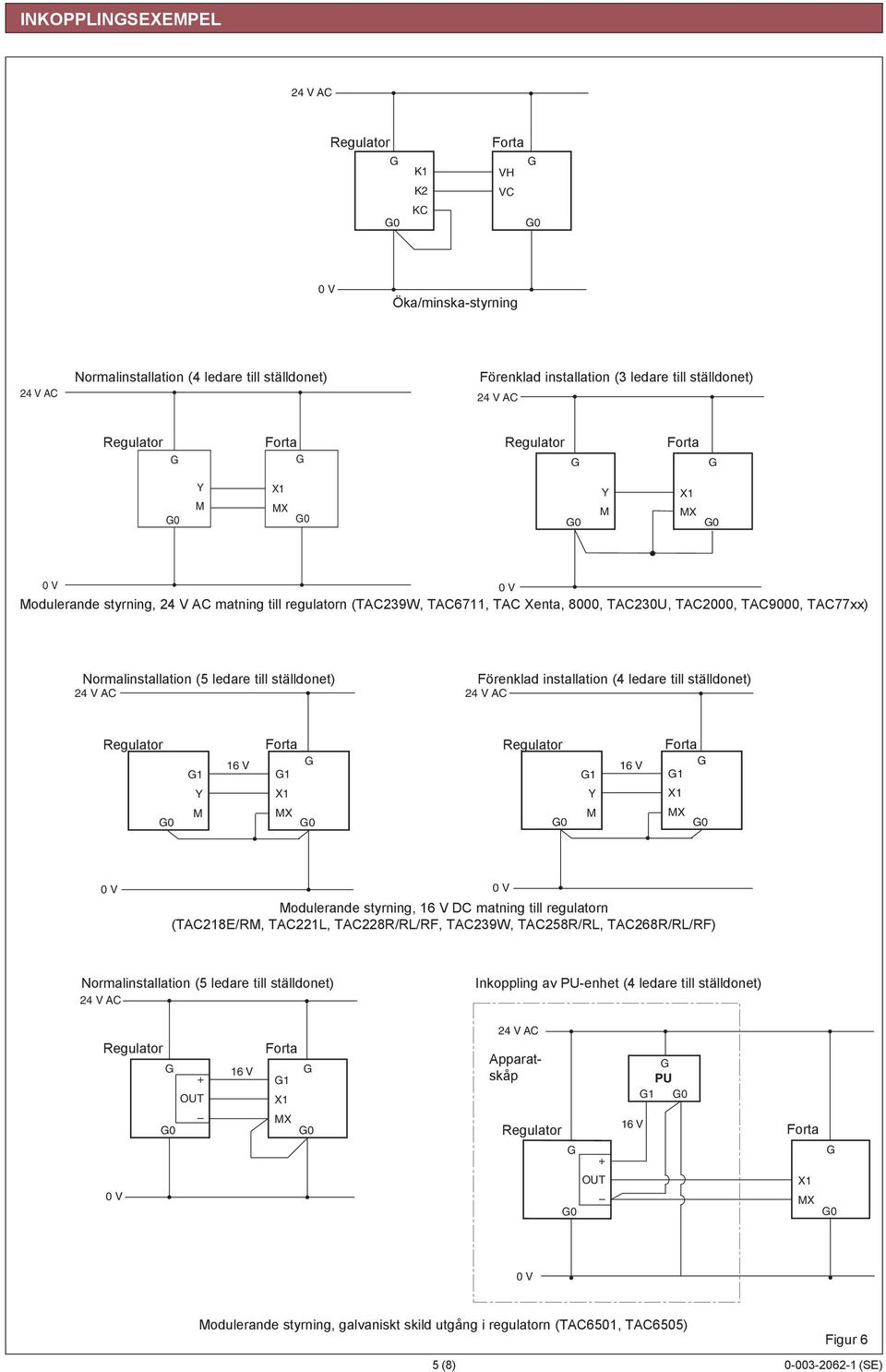

5 INKOPPLINSEXEPEL VH VC Öka/minska-styrning Normalinstallation (4 ledare till ställdonet) Förenklad installation (3 ledare till ställdonet) odulerande styrning, matning till regulatorn (TAC239W, TAC6711, TAC Xenta, 8000, TAC230U, TAC2000, TAC9000, TAC77xx) Normalinstallation (5 ledare till ställdonet) Förenklad installation (4 ledare till ställdonet) odulerande styrning, DC matning till regulatorn (TAC218E/R, TAC221L, TAC228R/RL/RF, TAC239W, TAC258R/RL, TAC268R/RL/RF) Normalinstallation (5 ledare till ställdonet) Inkoppling av PU-enhet (4 ledare till ställdonet) + OUT 1 Apparatskåp + PU 1 OUT odulerande styrning, galvaniskt skild utgång i regulatorn (TAC6501, TAC6505) Figur 6 5 (8) (SE)

6 INKOPPLINSEXEPEL ED VH VC F Öka/minska-styrning Normalinstallation (4 ledare till ställdonet) Förenklad installation (3 ledare till ställdonet) F F odulerande styrning, matning till regulatorn (TAC239W, TAC 6711, TAC Xenta, TAC8000, TAC230U, TAC2000, TAC9000, TAC77xx) Normalinstallation (5 ledare till ställdonet) Förenklad installation (4 ledare till ställdonet) 1 16V 1 F 1 1 F odulerande styrning, DC matning till regulatorn (TAC218E/R, TAC221L, TAC228R/RL/RF, TAC239W, TAC258R/RL, TAC268R/RL/RF) Normalinstallation (5 ledare till ställdonet) Inkoppling av PU-enhet (4 ledare till ställdonet) + OUT 1 Apparatskåp + PU 1 OUT odulerande styrning, galvaniskt skild utgång i regulatorn (TAC6501, TAC6505) Figur (SE) 6 (8)

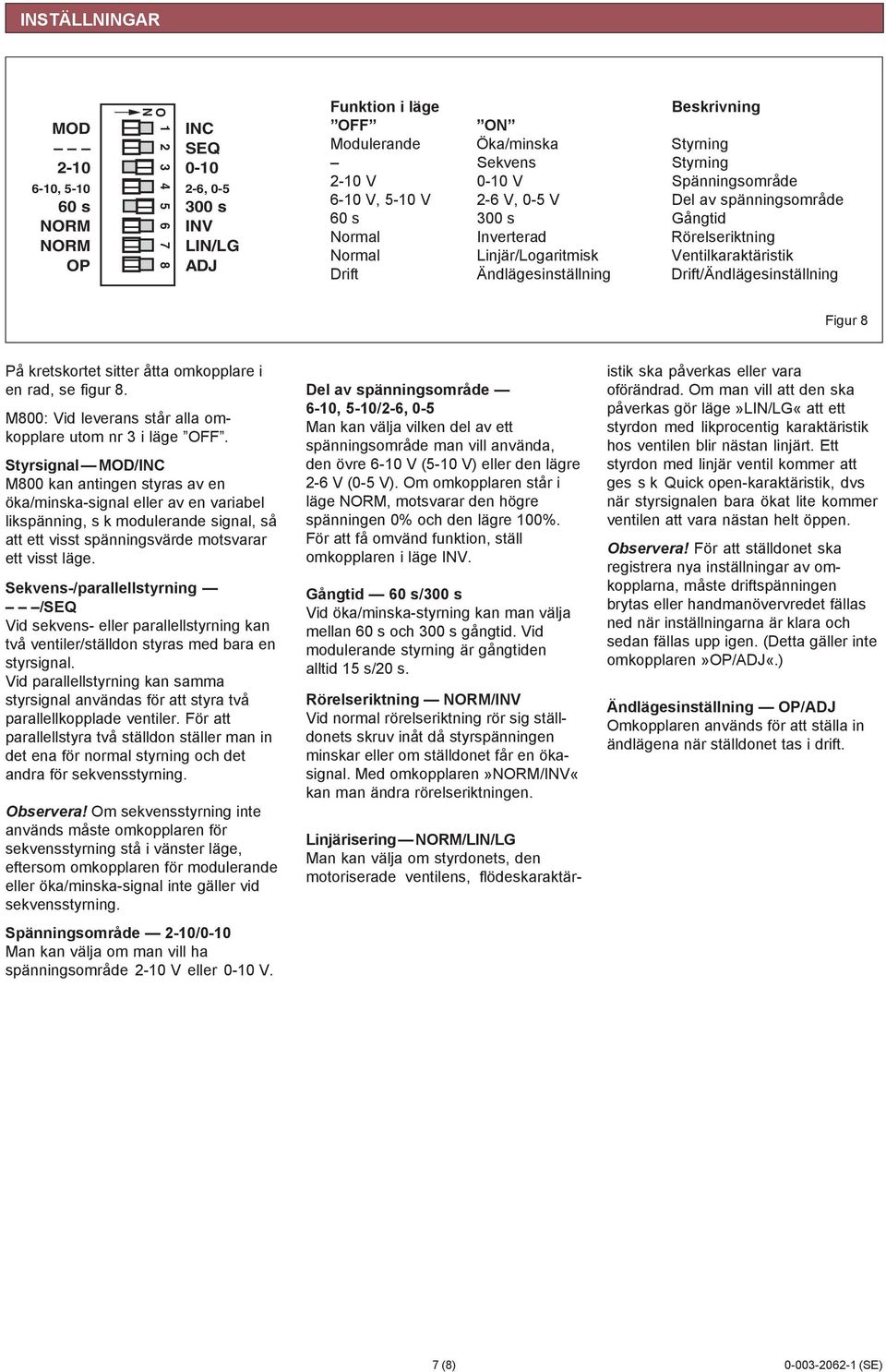

7 INSTÄLLNINAR OD , s NOR NOR OP O N INC SEQ , s INV LIN/L ADJ Funktion i läge Beskrivning OFF ON odulerande Öka/minska Styrning Sekvens Styrning Spänningsområde 6-1, V, 0-5 V Del av spänningsområde 60 s 300 s ångtid Normal Inverterad Rörelseriktning Normal Linjär/Logaritmisk Ventilkaraktäristik Drift Ändlägesinställning Drift/Ändlägesinställning Figur 8 På kretskortet sitter åtta omkopplare i en rad, se figur : Vid leverans står alla omkopplare utom nr 3 i läge OFF. Styrsignal OD/INC 800 kan antingen styras av en öka/minska-signal eller av en variabel likspänning, s k modulerande signal, så att ett visst spänningsvärde motsvarar ett visst läge. Sekvens-/parallellstyrning /SEQ Vid sekvens- eller parallellstyrning kan två ventiler/ställdon styras med bara en styrsignal. Vid parallellstyrning kan samma styrsignal användas för att styra två parallellkopplade ventiler. För att parallellstyra två ställdon ställer man in det ena för normal styrning och det andra för sekvensstyrning. Observera! Om sekvensstyrning inte används måste omkopplaren för sekvensstyrning stå i vänster läge, eftersom omkopplaren för modulerande eller öka/minska-signal inte gäller vid sekvensstyrning. Spänningsområde 2-10/0-10 an kan välja om man vill ha spänningsområde 2-1 eller 0-1. Del av spänningsområde 6-10, 5-10/2-6, 0-5 an kan välja vilken del av ett spänningsområde man vill använda, den övre 6-1 (5-1) eller den lägre 2-6 V (0-5 V). Om omkopplaren står i läge NOR, motsvarar den högre spänningen 0% och den lägre 100%. För att få omvänd funktion, ställ omkopplaren i läge INV. ångtid 60 s/300 s Vid öka/minska-styrning kan man välja mellan 60 s och 300 s gångtid. Vid modulerande styrning är gångtiden alltid 15 s/20 s. Rörelseriktning NOR/INV Vid normal rörelseriktning rör sig ställdonets skruv inåt då styrspänningen minskar eller om ställdonet får en ökasignal. ed omkopplaren»nor/inv«kan man ändra rörelseriktningen. Linjärisering NOR/LIN/L an kan välja om styrdonets, den motoriserade ventilens, flödeskaraktäristik ska påverkas eller vara oförändrad. Om man vill att den ska påverkas gör läge»lin/l«att ett styrdon med likprocentig karaktäristik hos ventilen blir nästan linjärt. Ett styrdon med linjär ventil kommer att ges s k Quick open-karaktäristik, dvs när styrsignalen bara ökat lite kommer ventilen att vara nästan helt öppen. Observera! För att ställdonet ska registrera nya inställningar av omkopplarna, måste driftspänningen brytas eller handmanövervredet fällas ned när inställningarna är klara och sedan fällas upp igen. (Detta gäller inte omkopplaren»op/adj«.) Ändlägesinställning OP/ADJ Omkopplaren används för att ställa in ändlägena när ställdonet tas i drift. 7 (8) (SE)

8 IDRIFTTANIN Omkopplarna på kretskortet ska ställas in innan ställdonet tas i drift. Det finns inga andra brytare eller potentiometrar som ska ställas in. För att göra en ändlägesinställning behöver man bara slå över omkopplaren»op/adj«i läge ADJ när matningsspänningen är tillslagen och sedan slå tillbaka den i läge OP. Vid ändlägesinställning stänger ventilen för att därefter öppna den helt. Inställningen avslutas med att åter stänga ventilen; elektroniken anpassar sedan slaglängd och gångtid till ventilen. De inställda värdena lagras i ställdonets EEPRO så att de finns kvar efter ett spänningsavbrott. Efter en slutförd ändlägesinställning börjar ställdonet direkt reglera ventilen efter styrsignalen. SKÖTSEL TILLBEHÖR Ställdonet är underhållsfritt. Elektronikkort, 750H/ TAC Handbok (SE) S / NiCd-batterier till Varumärken och registrerade varumärken är egendom som tillhörig resp ägare. TAC Vista, TAC enta, TAC Xenta och TAC I-talk är registrerade varumärken för TAC AB. Lonark och LonWorks är registrerade varumärken för Echelon Corporation (SE) 8 (8)
