1 Användarmanual

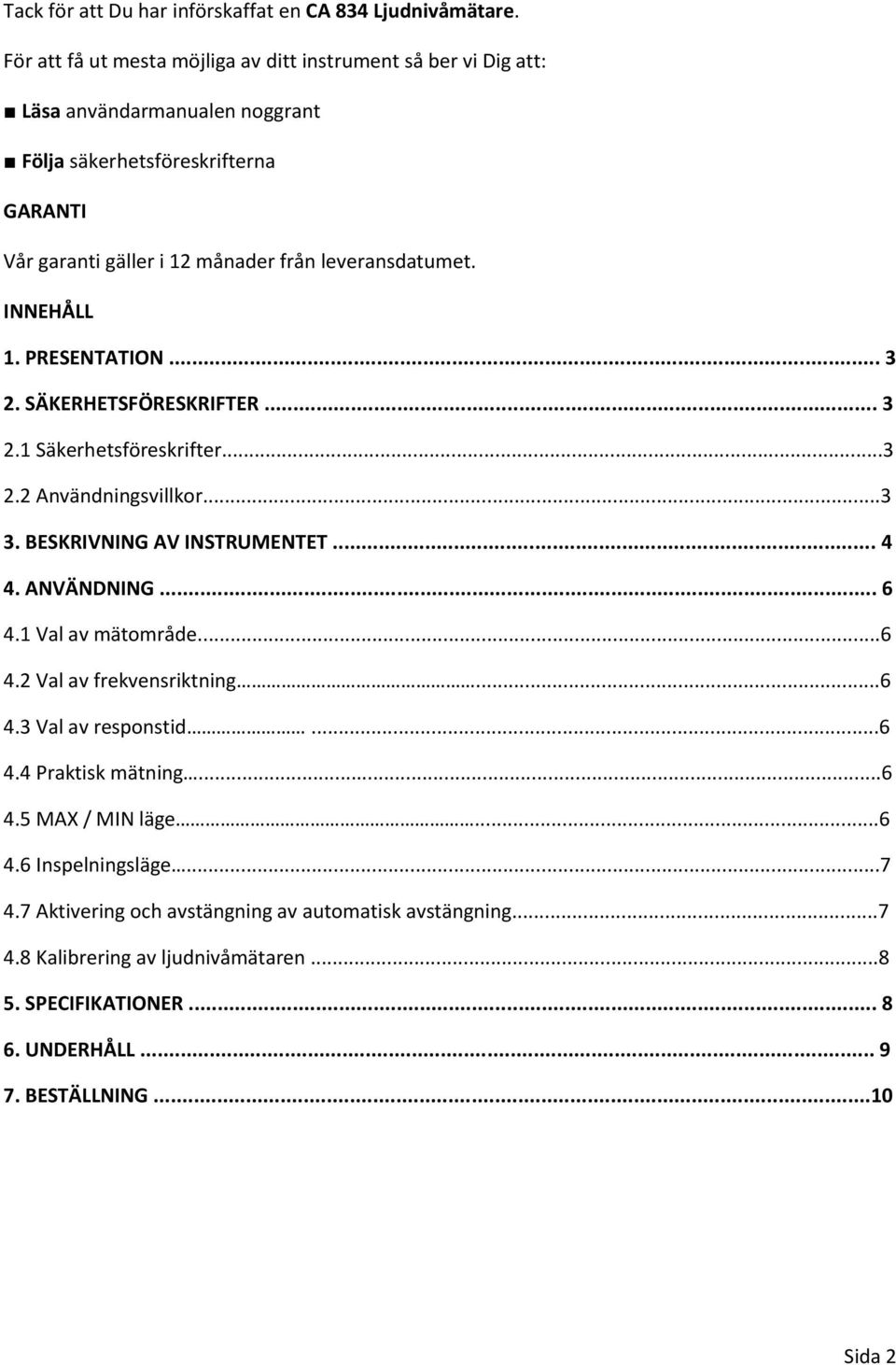

2 Tack för att Du har införskaffat en CA 834 Ljudnivåmätare. För att få ut mesta möjliga av ditt instrument så ber vi Dig att: Läsa användarmanualen noggrant Följa säkerhetsföreskrifterna GARANTI Vår garanti gäller i 12 månader från leveransdatumet. INNEHÅLL 1. PRESENTATION SÄKERHETSFÖRESKRIFTER Säkerhetsföreskrifter Användningsvillkor BESKRIVNING AV INSTRUMENTET ANVÄNDNING Val av mätområde Val av frekvensriktning Val av responstid Praktisk mätning MAX / MIN läge Inspelningsläge Aktivering och avstängning av automatisk avstängning Kalibrering av ljudnivåmätaren SPECIFIKATIONER UNDERHÅLL BESTÄLLNING...10 Sida 2

3 Sida 3

4 1. PRESEN TATION CA834 ljudnivåmätare är utvecklad för att mäta och spela in ljudnivån i olika miljöer enligt gällande bestämmelser och riktlinjer. Den uppfyller standard IEC 651 typ 2 och ANSI S1.4 typ 2 för ljudmätare. Användningsområdet är brett; instrumentet mäter ljudnivåer i fabriker, skolor, hörsalar, på kontor, flygplatser, etc. CA834 är ett portabelt, kompakt instrument med en LCD display som kan användas med en hand eller monteras på ett stativ för mätningar över en längre tid. CA834 används för att mäta ljudnivåer från 30 till 130 db i tre områden: db, db, db. Instrumentet har två kurvor A och C för mätningar som integrerar det mänskliga örats känslighet beroende på ljudets frekvens. Kurvan A är den allmänna kurvan i industrimiljöer och C är bättre lämpad för ljud med låga frekvenser. Dessutom motsvarar läge "F" (snabb responstid) örats responstid. Läge "S" (långsam responstid) används för att få en konstant avläsning vid fluktationer på ljudsignalen. 2. SÄKERHETSFÖRESKRIFTER 2.1 Säkerhetsföreskrifter Innan instrumentet används rekommenderas att läsa igenom dessa instruktioner. Ljudnivåmätaren är ett instrument som inte får utsättas för hårda stötar eller vibrationer. Mikrofonen måste särskilt skyddas från vatten och smuts och får inte förvaras i fuktig och/eller mycket varm miljö. Avlägsna inte det skyddande skumgummihöljet från mikrofonen. Mikrofonen bör inte heller rengöras. 2.2 Användningsvillkor 1. Bakgrundsljud Om nivåskillnaden mellan då bakgrundsljud existerar och då bakgrundsljud inte existerar är större än 10 db kan påverkan av bakgrundsljudet anses vara försumbart. Om skillnaden är mindre så måste en korrigering läggas till mätvärdet för att kompensera för bakgrundsljudet (se tabellen nedan). Nivåskillnad (db) Kompensering (db) Resonans Mikrofonen måste placeras långt ifrån ytor som kan reflektera ljud, t.ex. väggar och golv för att minimera att fel uppstår vid mätning pga. resonans. Vid mätning ska ljudnivåmätaren hållas på en armslängd från kroppen för att undvika att ljudet studsar mot användarens kropp och för att möjliggöra fri utbredning av ljudet i alla riktningar. Sida 4

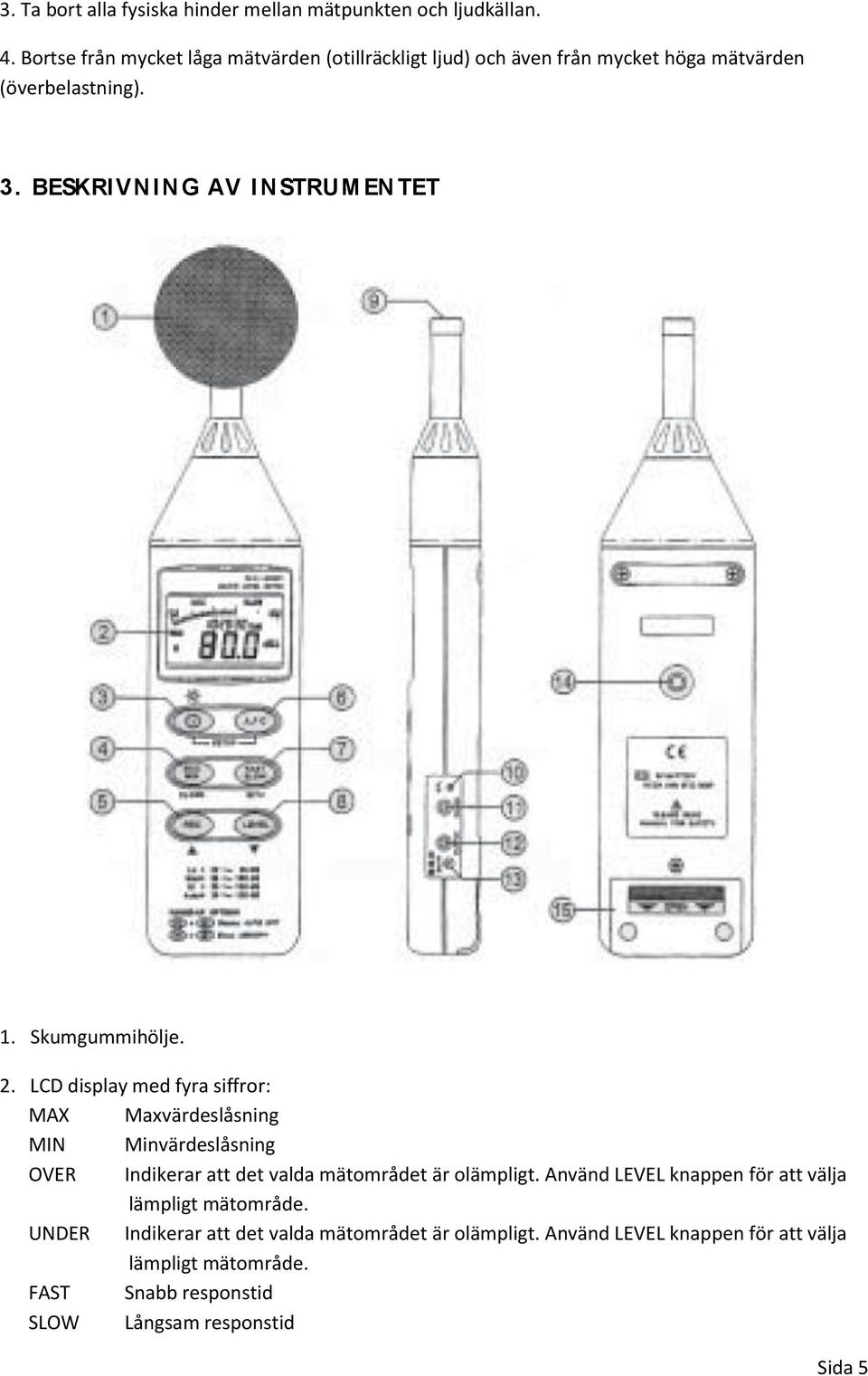

5 3. Ta bort alla fysiska hinder mellan mätpunkten och ljudkällan. 4. Bortse från mycket låga mätvärden (otillräckligt ljud) och även från mycket höga mätvärden (överbelastning). 3. BESKRIVN IN G AV IN STRUM EN TET 1. Skumgummihölje. 2. LCD display med fyra siffror: MAX Maxvärdeslåsning MIN Minvärdeslåsning OVER Indikerar att det valda mätområdet är olämpligt. Använd LEVEL knappen för att välja lämpligt mätområde. UNDER Indikerar att det valda mätområdet är olämpligt. Använd LEVEL knappen för att välja lämpligt mätområde. FAST Snabb responstid SLOW Långsam responstid Sida 5

6 dba viktkurva typ A dbc viktkurva typ C indikerar valt mätområde låg batterinivå -L.O.- AUTO REC FULL Mätning under 30dB Autoskalning vald Datainsamling pågår Minnet är fullt Automatisk avstängning aktiverad 3. ON / OFF knapp och bakgrundsbelysning. Tryck en gång för att starta ljudmätaren. Tryck en gång till för att starta eller stänga bakgrundsbelysningen. Håll in knappen i tre sekunder för att stänga av ljudmätaren. OBS! När du startar ljudmätaren visas hur mycket minne det finns kvar (32000 maximalt) 4. Knapp för MAX / MIN läges aktivering / avaktivering. 5. Inspelningsknapp, starta och stoppa inspelning. 6. Knapp för val av frekvensriktning. 7. Knapp för val av responstid 8. Knapp för val av mätområde. 9. Mäthuvud inklusive mikrofonen. 10. Justeringsskruv för kalibrering av instrumentet. 11. RS232 interface för överföring av data samt styrning via PC. 12. DIN anslutning för inspelning med externt system V DC nätanslutning. 14. Gängat hål för montering på stativ. 15. Batterilucka Sida 6

7 4. Användning 4.1 Val av mätområde Ljudnivåmätaren har tre mätområden som vardera omfattar 55 db. Lågt ljud: 30 till 80 db, Medium ljud: 50 till 100 db och Högt ljud: 80 till 130 db och ett automatiskt mätområde på 30 till 130 db. För att ändra mätområde tryck på LEVEL. Om UNDER eller OVER visas kontinuerligt i displayen innebär detta att det aktiva mätområdet är för högt eller för lågt. Tryck då på LEVEL knappen tills korrekt mätområde infinner sig. 4.2 Val av frekvensviktning Eftersom det mänskliga örat inte har samma förmåga att uppfatta alla frekvenser används filter som viktar eller korrigerar mätnivåerna med avseende på frekvens. Två korrigeringskurvor A och C finns i CA834. För att alternera från en till den andra tryck på A/C knappen. Den vanligaste viktkurvan är kurva A som motsvarar det "mänskliga örat". Den används vanligtvis för mätning av ljudnivåer i industriella miljöer. Kurva C är bättre lämpad för att verifiera närvaron av ljud med låg frekvens (om mätnivån i position C är högre än i position A innebär detta att signalen innehåller betydande låga frekvenskomponenter). Denna kurva lämpar sig väl för mätningar i musikmiljöer. 4.3 Val av responstid Beroende på ljudets natur (kortvarigt ljud t.ex. från en tuta eller ett skri från ett djur, eller långvarigt ljud t.ex. från industriella maskiner) måste en lämplig responstid för mätningen väljas. För CA832 finns två responstider tillgängliga: - FAST (snabb responstid) om ljudet består av korta pulser eller om endast toppvärdena är av intresse. Denna är den vanligaste. - SLOW (långsam responstid) för att mäta en medelhög ljudnivå. För att alternera från en till den andra tryck på FAST/SLOW knappen. 4.4 Praktisk mätning Håll instrument i handen och rikta mikrofonen mot den ljudkälla som ska mätas (se säkerhetsföreskrifterna). Ljudnivån kommer att visas i displayen. 4.5 MAX / MIN läge Tryck på MAX / MIN knappen för att aktivera MAX/MIN läge. I detta läge visar du det högsta eller lägsta uppmätta värdet under mätningen. För att visa det högsta värdet, tryck en gång på MAX/MIN (MAX visas då i displayen) och för att visa det lägsta värdet så trycker du en gång till (MIN visas då i displayen). Ett tredje tryck gör det möjligt att avläsa det nuvarande värdet i mätningen. För att stänga av MAX/MIN läget, håll knappen nedtryckt i 2 sekunder. OBS! : Om du ändrar mätområde eller frekvensviktning efter att du gått in i MAX/MIN läge så avslutas MAX/MIN läget. Sida 7

8 Sida 8

9 4.6 Inspelningsläge Inspelningsläget spelar in upp till tidsdaterade mätvärden med en vald inspelningsfrekvens. De inspelade värdena kan sedan analyseras i den medföljande mjukvaran till PC. a) Inställning av datum och tid Håll in A/C och ON/OFF knapparna. Då visas SET i displayen. Tryck sedan på MAX/MIN knappen. För att ändra värdet använd REC för att öka och LEVEL för att minska. Tryck på MAX/MIN igen för att hoppa till nästa siffra. Ordningen på parametrarna är: år månad dag timmar minuter. b) Inställning av samplingshastighet Håll in A/C och ON/OFF knapparna. Då visas SET i displayen. Tryck sedan på FAST/SLOW knappen. För att ändra värdet använd REC för att öka och LEVEL för att minska. Tryck på FAST/SLOW igen för att avsluta. c) Inspelning För att starta inspelning, tryck på REC, tryck på REC igen för att avsluta inspelningen. d) Radera minnet Varje gång ljudmätaren slås på, visas det tillgängliga minnet ( när minnet är tomt). Om du vill tömma minnet: - Slå av din ljudmätare. - Håll in ON/OFF och REC knapparna i 5 sekunder. CLA kommer visas på displayen och efter 5 sekunder är minnet tömt. 4.7 Aktivering och avaktivering av automatisk avstängning Som default är automatisk avstängning aktiverad när du slår på din ljudnivåmätare. Instrumentet stängs då av efter 30 minuter om ingen knapp trycks in, eller om ingen inspelning sker eller om inga av RS232 anslutningarna är aktiva. Om du vill stänga av denna funktion: - Stäng av ljudmätaren. - Håll in ON/OFF och FAST/SLOW samtidigt. Sida 9

10 4.8 Kalibrering av ljudnivåmätaren Kalibrera instrument före användning. Detta är särskilt viktigt om instrumentet inte har använts under en lång tid. För att kalibrera ljudnivåmätaren används kalibrator CA833. Metod: - Slå på ljudnivåmätaren. - Välj det höga mätområdet db, kurva A och samplingstid FAST. - Avlägsna skumgummihöljet från mikrofonen och för sedan in mikrofonen i kalibrator (CA 833). - Placera den sammankopplade enheten på en plan yta som är fri från vibrationer. - Slå på CA33 och ställ in på 94dB. - Justera skruven med hjälp av den medföljande skruvmejseln tills värdet i ljudnivåmätarens display visar 94 db - Efter justeringen, kontrollera med CA833 inställd på 114dB. 5. SPECIFIKATIONER Kompatibel med standard: IEC 651 typ 2 ANSI S1.4 JIS C 1502 Typ av mikrofon: Kondensatormikrofon Mätområde: Fyra områden (dynamiskt 55 db) från 0 till 130 db: Lågt område: db Mellanområde: db Högt område: db Automatiskt db Display: LCD Digital : 4 siffror Upplösning: 0,1 db Displayuppdatering: 0,5s Analog: 50 skaldelar i stapelgraf Upplösning: 1 db Displayuppdatering: 50ms Onoggrannhet: + - 1,5 db Frekvensområde: från 31,5 Hz till 8000 Hz Frekvensviktning: kurva A och C enligt IEC651 Tidsviktning: Snabb: 125ms Långsam: 1s RS232 ingång/utgång: 9600 bauds/ingen paritet/8 bitar/1 stoppbit Analog utgång: AC output: 1 Vrms vid full skala (Se bild i huvudmanual) Impedans: 200 Ohm Sida 10

11 DC output: 10mV/dB Impedans: 1 kohm Omgivningsvillkor: - Användning: Temperatur: 0 till 40 C Luftfuktighet: 10 till 90% relativ - Förvaring: Temperatur:-10 till +60 C Luftfuktighet 0 till 80% relativ Strömförsörjning: 9V batteri (typ 6LR61 eller 6LF22 typ ) Nätdrift: Spänning: 9VDC (8-15VDC max.) Ström: > 30mADC Utvändigdiameter: 3.5mm Invändigdiameter: 1.35mm Mått/vikt: 275 x 64 x 30 mm / 285 g med batteri. Elektromagnetisk kompatibilitet: Emission enligt EN Ed.1992 Immunitet enligt EN Ed.1992 Vid underhåll får endast specificerade reservdelar användas. Tillverkaren ansvarar inte för olyckor som uppkommer om reparationer utförs på serviceställen som inte har godkänts av tillverkaren. 6. UN DERHÅLL 6.1 Byte av batteri Ställ omkopplaren i läge OFF. Ta bort luckan på instrumentets baksida. Byt ut det tomma batteriet mot ett nytt 9V batteri (typ 6LR61 eller 6LF22). 6.2 Rengöring Rengör höljet med en trasa som fuktats i tvållösning. Rengör där efter med en fuktig trasa. Använd inte lösningsmedel. 6.3 Kalibrering Alla mätinstrument bör kalibreras regelbundet. Kontakta inköpsstället för kontroll och kalibrering av instrumentet. 6.4 Reparationer Kontakta inköpsstället för reparationer under och efter garantitiden. Sida 11

12 7. BESTÄLLN IN G C.A P Levereras med stötskyddat hölje, skyddande skumgummihölje för mikrofonen, skruvmejsel, hananslutning av Jack-typ, monteringsskruv, för stativ, 9V batteri och användarmanual. Reservdelar: 9V batteri p Tillbehör: C.A 833 Kalibrator till ljudnivåmätare P Sida 12
