BRUKSANVISNING. Logger Nova

Transkript

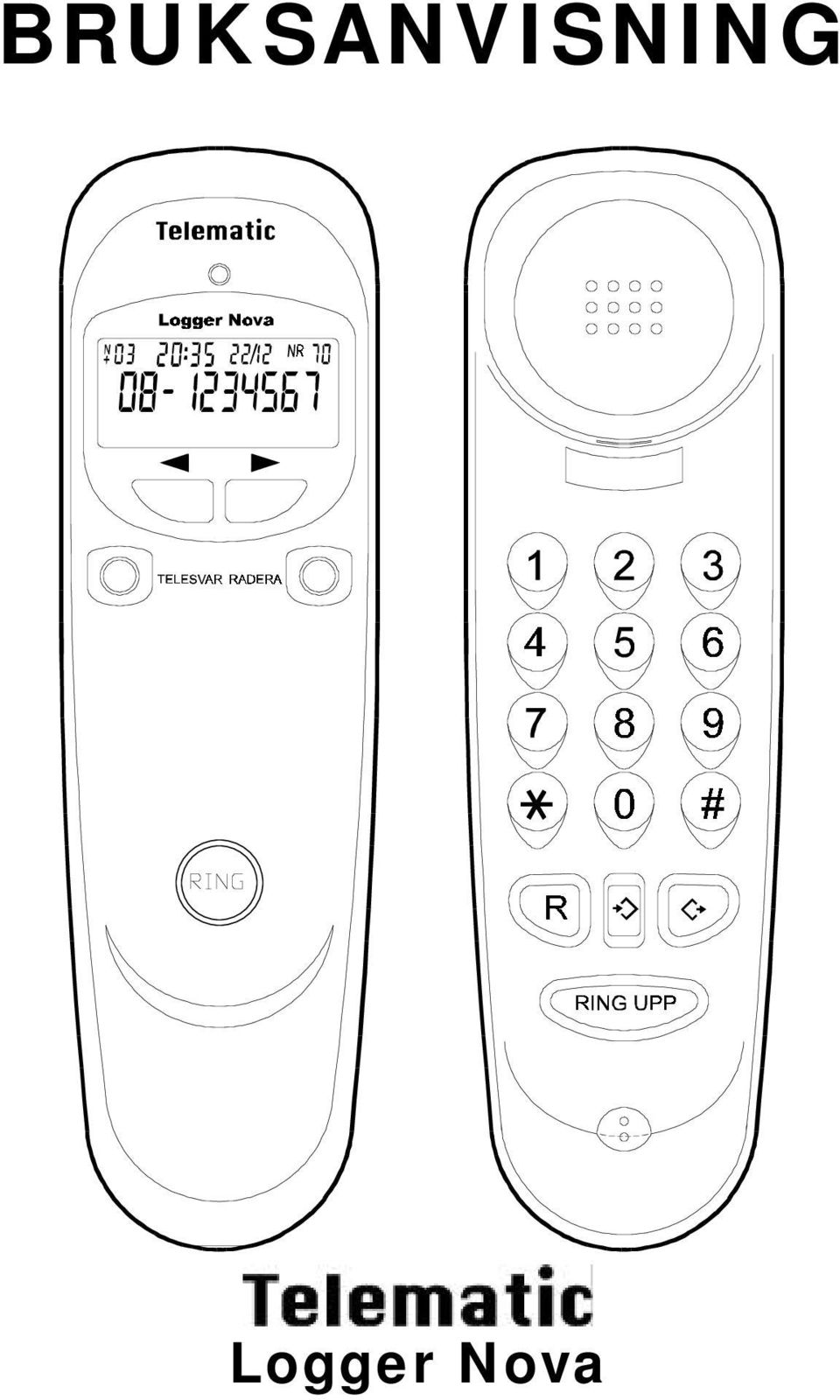

1 BRUKSANVISNING Logger Nova

2 Klyka tryck in klykan för att lägga på. OBS! Man måste placera lurenheten i basenheten då man avslutar samtal. Linjen bryts ej om man lägger lurenheten direkt på ett bord. Lagringsknapp för att lagra telefonnummer i minnet. Tryck på lagringsknappen följt av önskat telefonnummmer, ange sedan minnesposition med minnesknappen följt av önskad minnespostion (0-9). Minnesknapp för uppringning av lagrade telefonnummer. Tryck på minnesknappen följt av minnespostionen (0-9). Ringuppknapp för att ringa upp det senast ringda numret eller det nummer som visas i displayen vid bläddring av mottagna nummer. OBS kontrollera att inget nummer visas i displayen vid återuppringning av senast ringda nummer (visas ett nummer rings detta nummer upp). 1

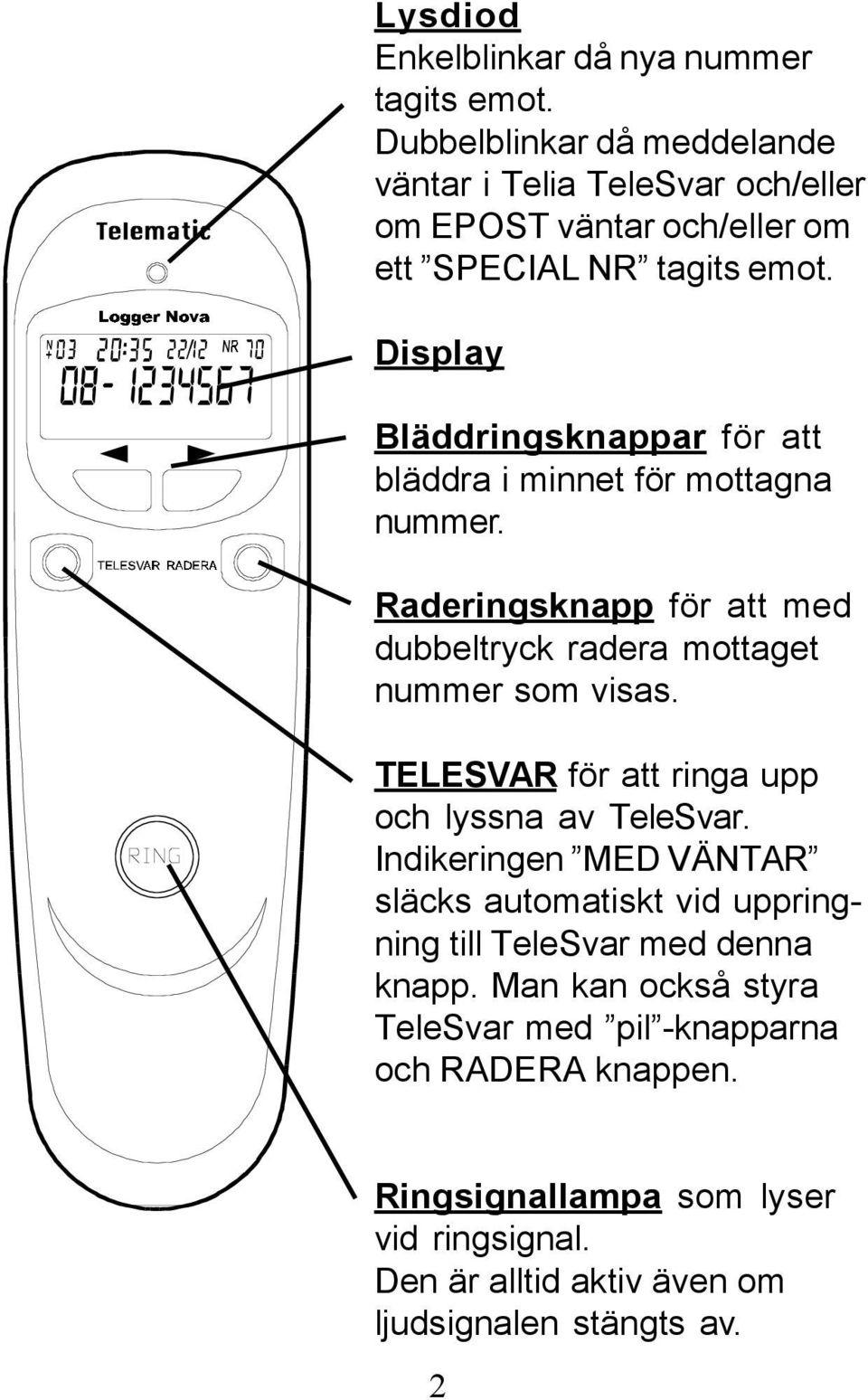

3 Lysdiod Enkelblinkar då nya nummer tagits emot. Dubbelblinkar då meddelande väntar i Telia TeleSvar och/eller om EPOST väntar och/eller om ett SPECIAL NR tagits emot. Display Bläddringsknappar för att bläddra i minnet för mottagna nummer. Raderingsknapp för att med dubbeltryck radera mottaget nummer som visas. TELESVAR för att ringa upp och lyssna av TeleSvar. Indikeringen MED VÄNTAR släcks automatiskt vid uppringning till TeleSvar med denna knapp. Man kan också styra TeleSvar med pil -knapparna och RADERA knappen. Ringsignallampa som lyser vid ringsignal. Den är alltid aktiv även om ljudsignalen stängts av. 2

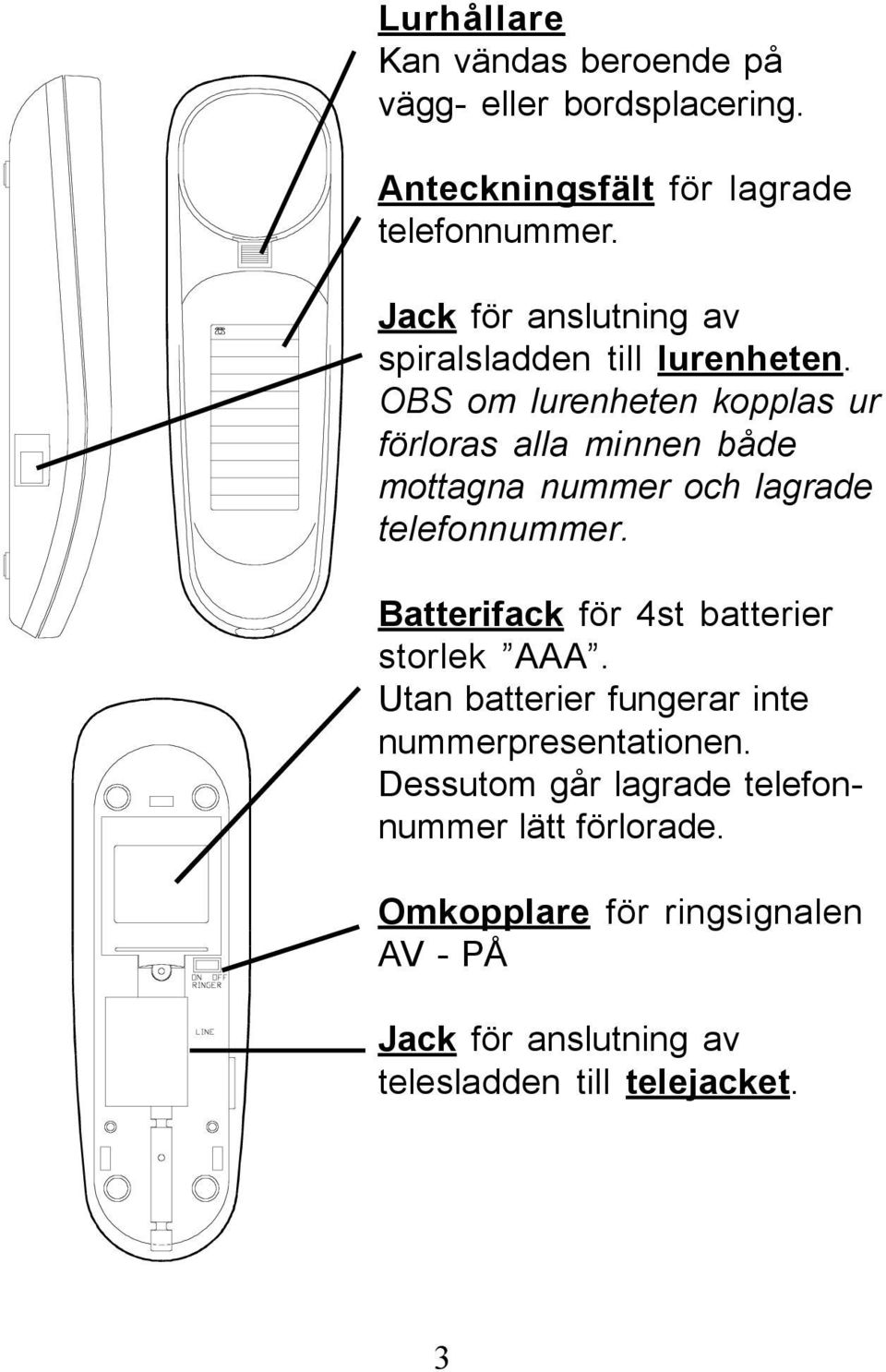

4 Lurhållare Kan vändas beroende på vägg- eller bordsplacering. Anteckningsfält för lagrade telefonnummer. Jack för anslutning av spiralsladden till lurenheten. OBS om lurenheten kopplas ur förloras alla minnen både mottagna nummer och lagrade telefonnummer. Batterifack för 4st batterier storlek AAA. Utan batterier fungerar inte nummerpresentationen. Dessutom går lagrade telefonnummer lätt förlorade. Omkopplare för ringsignalen AV - PÅ Jack för anslutning av telesladden till telejacket. 3

5 Väggmontering: Håll väggfästet mot väggen där telefonen skall sitta. Gör markeringar i väggen som motsvarar de två nyckelhålen i väggfästet. Skruva i två skruvar och lämna lite luft mellan skruvhuvud och vägg som motsvarar väggfästets tjocklek. Vänd på lurhållaren (se föregående sida). Snäpp fast väggfästet på basenheten. Haka fast basenheten (med väggfästet) på skruvarna. OBS! Se till att luren hänger kvar i basenheten när du lägger på. Garantin gäller ej för skador som orsakas av att lurenheten faller i golvet. 4

6 Inkoppling Börja med att sätta i 4 st batterier (LR03, AAA) av alkalisk typ. Batterifacket finns på undersidan av telefonen och öppnas genom att skruva loss skruven som låser luckan och sedan trycka ihop luckans snäpplås med hjälp av en skruvmejsel eller liknande. Var nogrann med att sätta batterierna åt rätt håll enligt anvisning i batteriutrymmet! Anslut spiralsladden till luren och till luruttaget på vänster sida. Anslut telesladden till uttaget på undersidan av telefonen och telepluggen till jacket i väggen. 5

7 Det är dags att byta batterier när "BAT" visas i teckenfönstret. OBS! Vid batteribyte skall telesladden tas ur väggjacket. Om ingen knapp trycks ner och om bytet går snabbt (mindre än c:a 45s) behåller telefonen minnet. "BAT" kan fortsatt visas trots nya batterier tills nästa gång det ringer eftersom batteristatus endast kontrolleras vid ringsignal. 6

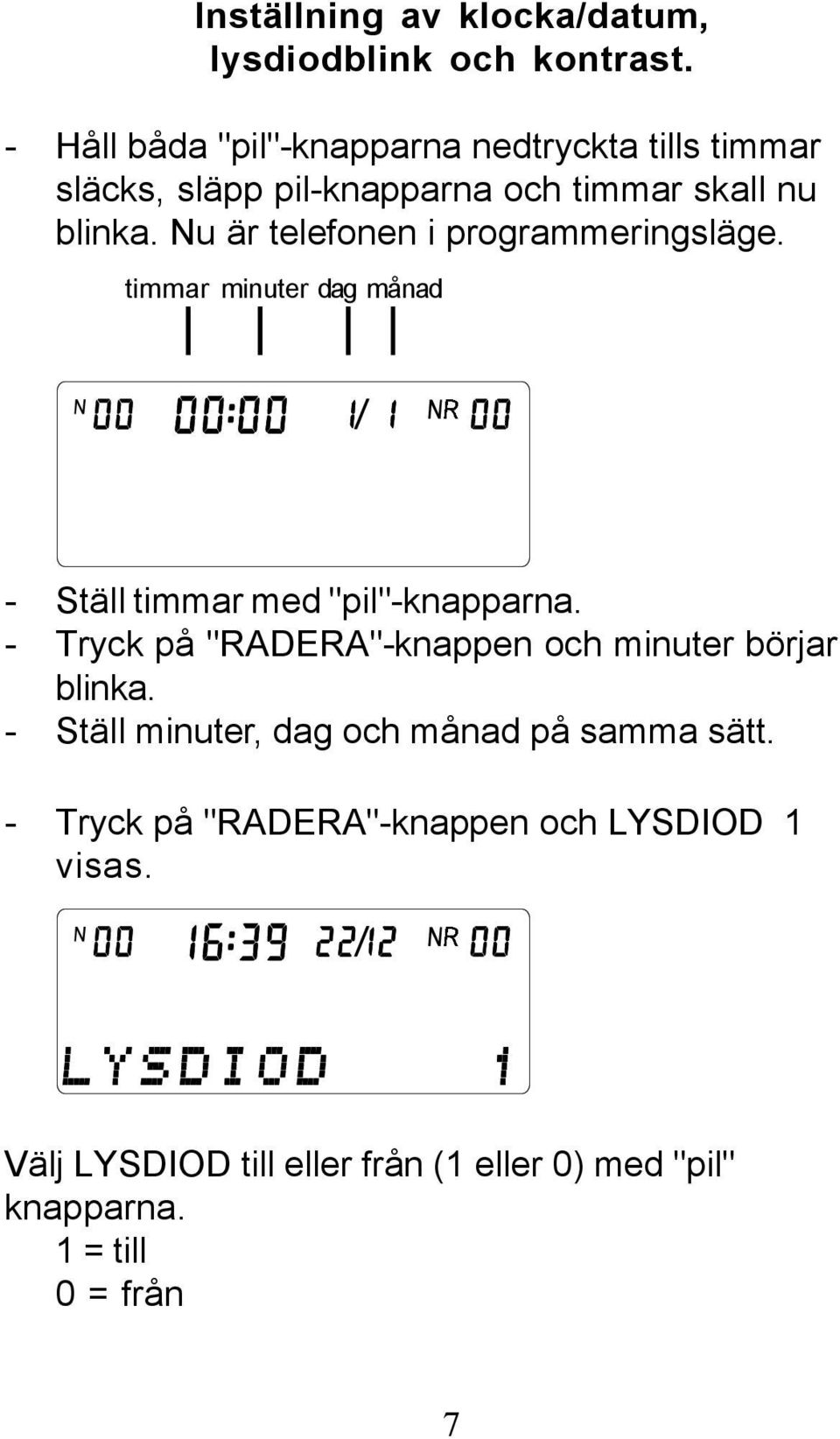

8 Inställning av klocka/datum, lysdiodblink och kontrast. - Håll båda "pil"-knapparna nedtryckta tills timmar släcks, släpp pil-knapparna och timmar skall nu blinka. Nu är telefonen i programmeringsläge. timmar minuter dag månad - Ställ timmar med "pil"-knapparna. - Tryck på "RADERA"-knappen och minuter börjar blinka. - Ställ minuter, dag och månad på samma sätt. - Tryck på "RADERA"-knappen och LYSDIOD 1 visas. Välj LYSDIOD till eller från (1 eller 0) med "pil" knapparna. 1 = till 0 = från 7

9 - Tryck på "RADERA"-knappen och KONTRAST MAX visas. Välj kontrast MIN eller MAX med "pil"-knapparna. Vilken kontrast som är bäst beror på placeringen av telefonen. - Tryck på "RADERA"-knappen och inställningarna är klara. OBS! Om ingen knapptryckning sker inom c:a 10s går telefonen ur programmeringsläget och man måste då åter gå in i programmeringsläget enl föregående sida. 8

10 Aktivering av automatisk sommartidsjustering. För att telefonen skall kunna räkna ut när den skall skifta mellan normaltid och sommartid måste man förutom datum också ställa in veckodag. - Håll "RADERA"-knappen nedtryckt och tryck på "pil-vänster"-knappen tills DAG 0 visas. - Ställ "dagens" veckodag med pil-höger. 1 = måndag 2 = tisdag 3 = onsdag 4 = torsdag 5 = fredag 6 = lördag 7 = söndag 0 = ingen sommartidsjustering - Avsluta inställningen med att trycka på "RADERA"- knappen. Den automatiska sommartidsjusteringen fungerar enligt Europanormen. 9

11 Dubblettfunktion eller löpande mottagning. Normalt tar ett nummer endast en plats i minnet oavsett antalet påringningar. Mottages samma nummer mer än en gång indikeras detta med + XX. (XX = antalet gånger samma nummer mottagits utöver första gången) Väljer man löpande mottagning tas ingen hänsyn till dubbletter, varje mottagning lagras i kronologisk ordning, även om det är upprepade påringningar från samma nummer. Välj dubblettfunktion eller löpande mottagning. 1. Tryck och håll både RADERA och RING UPP nedtryckta samtidigt tills ett PLUS visas i displayen. 2. Välj dubblettfunktion ( + ) eller löpande mottagning ( - ) med bläddringsknapparna. 3. Avsluta med RADERA. 10

12 Lysdioden. - Blinkar med enkelblink då det finns nya (ej avlästa) obesvarade nummer i minnet. - Blinkar med dubbelblink då det finns meddelande(n) som väntar i Telia TeleSvar. - Blinkar med dubbelblink då det finns EPOST som väntar (en tjänst som tillhandahålles av Telia och fungerar med Telia EPOST abonnemang) - Blinkar med dubbelblink om "SPECIAL NR" mottagits. - Blinkar för varje siffra som sänds vid uppringning. 11

13 Teckenfönstret. 1 Dubblett-tecken Visas om samma nummer mottagits upprepade gånger 2 N tecken Visar att numret är nytt (ej tidigare avläst) 3 Ny räknare Visar i viloläge antalet nya nummer i minnet Visar tillsammans med dubblett-tecknet vid bläddring antalet gånger numret tagits emot utöver första gången (upp till 99) 4 Klocka/datum Visar i viloläge aktuell tid Visar vid bläddring tiden för påringning från aktuellt nummer 5 Minnesposition Visar i viloläge totalt antal nummer i minnet Visar numrets minnesposition vid bläddring 6 Nummerrad Visar mottagna telefonnummer 7 Alfarad Visar olika informationstexter och symboler Visar vid uppringning de siffror som rings upp

14 E-postavisering. Logger Nova är förberedd att visa om det finns EPOST som väntar enligt Telias EPOST aviseringssystem. Då det finns EPOST som väntar visas texten EPOST i displayen. Dessutom dubbelblinkar lysdioden. Om ni har flera EPOST lådor visar en kod vilken låda som har fått ny post med de sista siffrorna i numret som är knutet till texten EPOST. Bläddra fram EPOST numret i minnet för att se vilken låda som har post. OBS! EPOST aviseringen släcks efter det att man tryckt på någon knapp. Tjänsten beräknas starta första kvartalet år

15 Ringsignaler. Välj ringsignalstyrka med omkopplaren "RINGER" på telefonens undersida, på-av. RINGER: ON - OFF OBS! Signallampans ljusindikering påverkas ej av ljudsignalens inställning. Återuppringning av senaste uppringda nummer. Senaste numret finns alltid sparat på "RING UPP"- knappen. - Lyft luren - Tryck på "RING UPP"-knappen - Återuppringning av det senast ringda numret sker OBS! Telefonen måste vara i viloläge, inget nummer får visas. Uppringning av mottagna nummer. - Lyft luren - Bläddra fram önskat nummer. - Tryck på "RING UPP"-knappen. - Uppringning sker av det nummer som visas. ("SKYDDAT NR" och "OKÄNT NR" kan ej ringas upp) 14

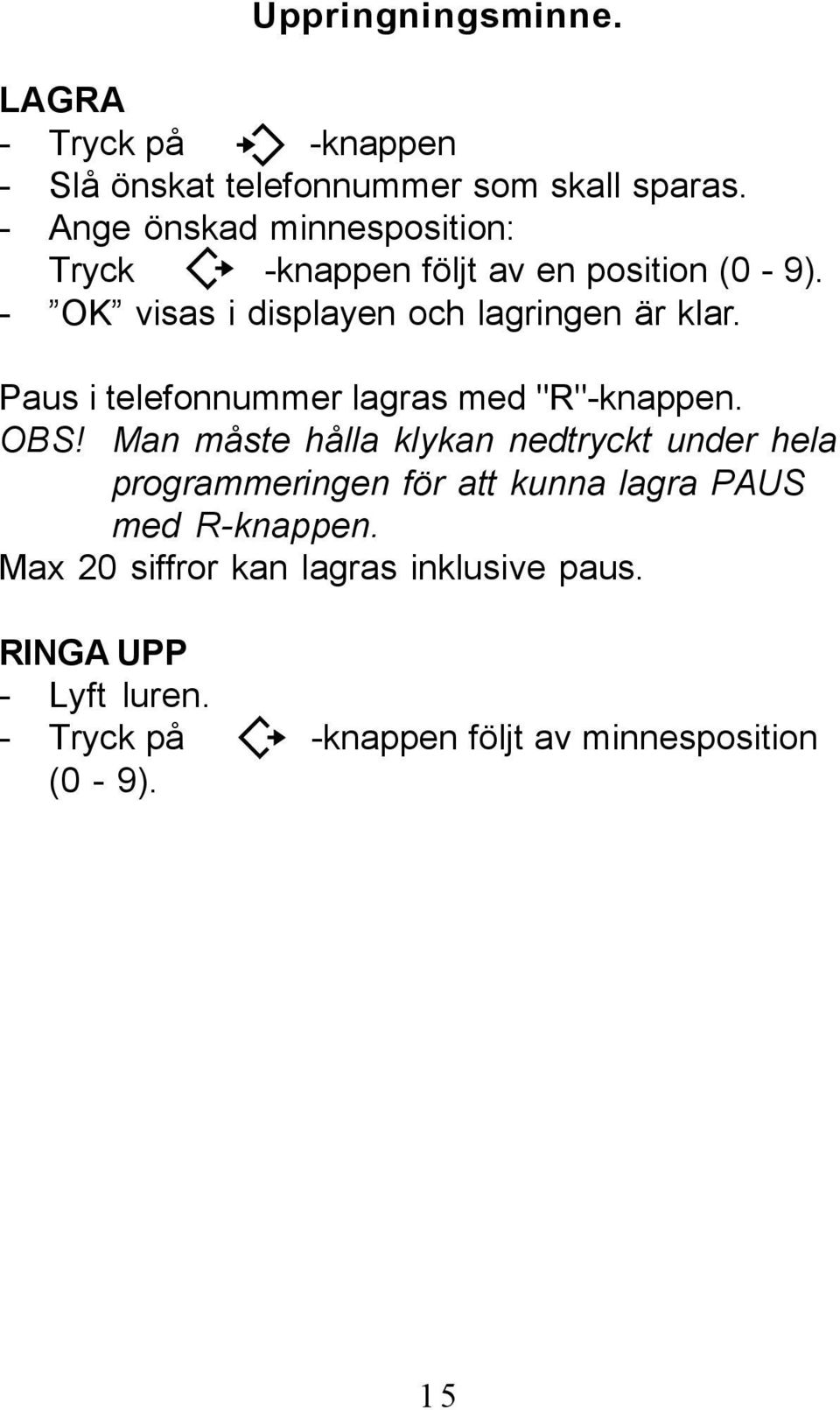

16 Uppringningsminne. LAGRA - Tryck på -knappen - Slå önskat telefonnummer som skall sparas. - Ange önskad minnesposition: Tryck -knappen följt av en position (0-9). - OK visas i displayen och lagringen är klar. Paus i telefonnummer lagras med "R"-knappen. OBS! Man måste hålla klykan nedtryckt under hela programmeringen för att kunna lagra PAUS med R-knappen. Max 20 siffror kan lagras inklusive paus. RINGA UPP - Lyft luren. - Tryck på -knappen följt av minnesposition (0-9). 15

17 Visning av samtalstid. Vid utgående samtal startar tidsmätning av samtalet när den uppringda parten svarar. Det finns olika typer av telefonlinjer där det inte går att detektera när den uppringda parten svarar, (t.ex. anknytning till kontorsväxel, delad linje "bärfrekvens"etc). Om tidsmätningen ej startar beror det troligen på att linjen som telefonen är ansluten till är av någon ovanstående typ Det är då inget fel på telefonen. Tiden visas löpande under samtalet och c:a 3 sekunder efter det att man lagt på luren. TIMMAR - MINUTER - SEKUNDER 16

18 Nummerpresentation. Mottagningsminnet: - Detta minne är kronologiskt ordnat för alla mottagna nummer. - Senast mottagna numret får alltid högsta minnespositionen. - Om minnet blir fullt gäller principen först-in-först-ut. Minnet behåller alltid de 70 senast mottagna numren och behöver egentligen aldrig raderas. - Minnet sparar de 70 senaste numren med tid- och datumstämpling. Bläddring i mottagningsminnet: - Tid och datum då numret togs emot visas. Kolon mellan timmar och minuter är fast. - Om numret som visas är nytt (ej tidigare avläst) visas "N" i fönstrets övre vänstra hörn. - Om numret som visas har återkommit flera gånger och det fortfarande är nytt visas "+" samt antal gånger som det mottagits (utöver första gången) i fönstrets övre vänstra hörn. Exempel +04 betyder 5 nya påringningar från det visade numret. - Nummer som besvarats markeras med pil-uppåt i nedre raden av teckenfönstret. 17

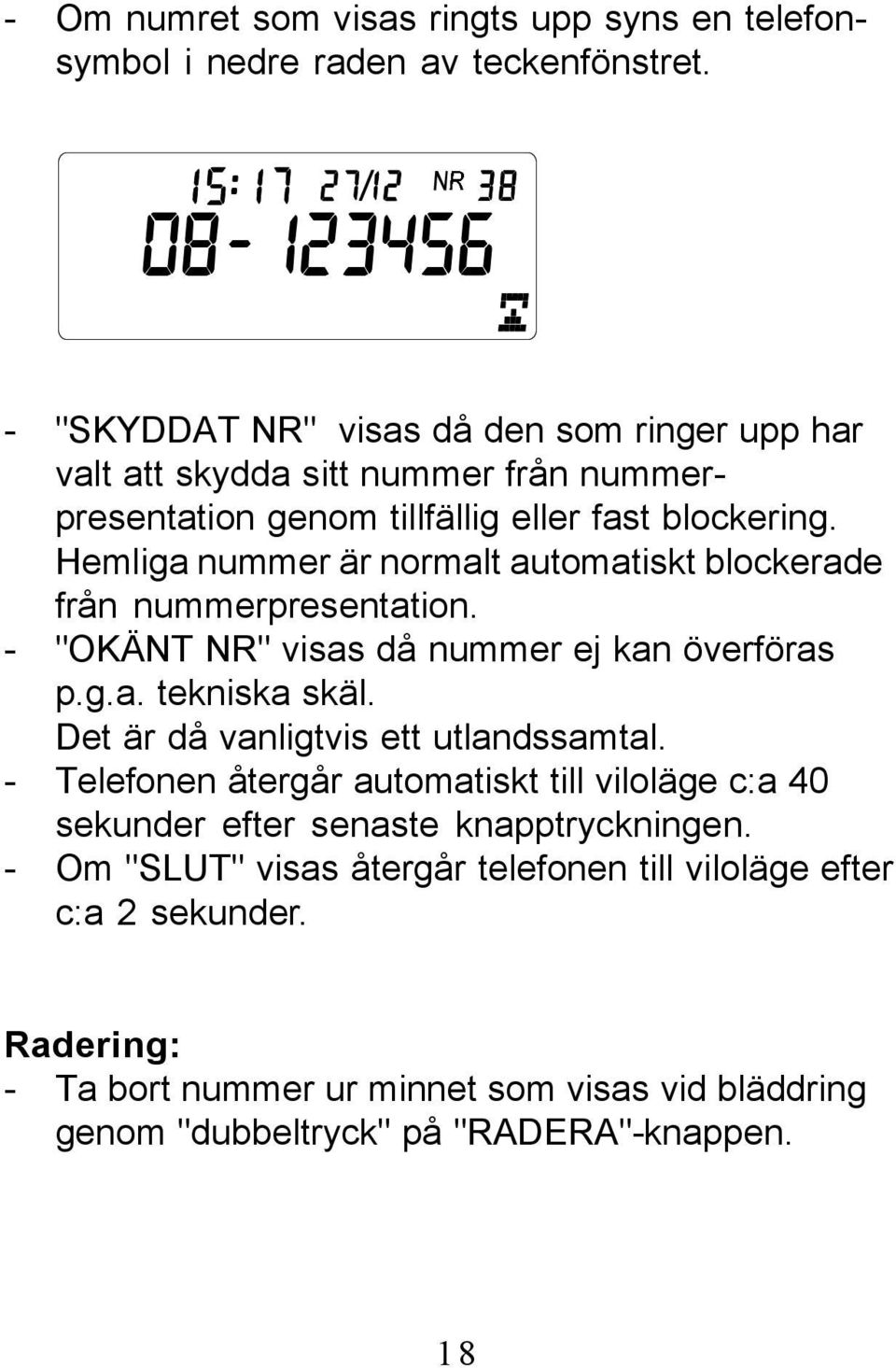

19 - Om numret som visas ringts upp syns en telefonsymbol i nedre raden av teckenfönstret. - "SKYDDAT NR" visas då den som ringer upp har valt att skydda sitt nummer från nummerpresentation genom tillfällig eller fast blockering. Hemliga nummer är normalt automatiskt blockerade från nummerpresentation. - "OKÄNT NR" visas då nummer ej kan överföras p.g.a. tekniska skäl. Det är då vanligtvis ett utlandssamtal. - Telefonen återgår automatiskt till viloläge c:a 40 sekunder efter senaste knapptryckningen. - Om "SLUT" visas återgår telefonen till viloläge efter c:a 2 sekunder. Radering: - Ta bort nummer ur minnet som visas vid bläddring genom "dubbeltryck" på "RADERA"-knappen. 18

20 MED VÄNTAR avisering. Om det finns meddelande(n) i din Telia TeleSvar visas detta genom att lysdioden dubbelblinkar samt att "MED VÄNTAR" visas i teckenfönstret. OBS! För att ta bort indikationen tryck på RADERA (i telefonens viloläge) eller ring upp TeleSvar med knappen TELESVAR enligt nedan. TeleSvarsterminal. För att lyssna av meddelande(n) i din Telia TeleSvar: - Lyft luren. - Tryck på knappen "TELESVAR". Telia TeleSvar rings nu upp och dina meddelanden spelas upp. Nu kan du styra TeleSvar-tjänsten med hjälp av snabbknappar. TELESVAR Paus / fortsatt uppspelning RADERA Raderar meddelandet som spelas upp Backar till början av meddelandet 2 tryck backar till föregående meddelande Hoppar framåt till nästa meddelande 19

21 Aktivering av "SPECIAL NR". - Bläddra fram numret som skall märkas som specialnummer (t.ex. nummer, förutsatt att din operatör erbjuder avisering av väntande ). - Tryck och håll "RADERA"-knappen nedtryckt och tryck samtidigt på "pil-höger"-knappen - "SPECIAL NR" visas nu och numret är nu "märkt" som specialnummer. Nästa gång detta nummer tas emot indikeras det genom att lysdioden dubbelblinkar och "SPECIAL NR" visas i teckenfönstret. Gör på motsvarande sätt för att avaktivera specialnummer-märkningen. 20

22 Garanti. Garantin utlovar endast att produkten är fri från material- och produktionsfel. Om någon felaktighet uppkommer vid normalt bruk enligt bruksanvisningen gäller garantin 12 månader från inköpsdatum enligt kvitto eller faktura. Garantin gäller ej för skador av indirekt natur eller om produkten hanterats oaktsamt (t ex om lurenheten faller i golvet), använts felaktigt eller om skadan uppstått på grund av elektriska överspänningar t.ex åska. Logger Nova är provad av Sveriges Provnings- och Forskningsinstitut och registrerad enligt teleterminaldirektivet samt uppfyller kraven enligt EMC-direktivet för CE-märkning. Utrustningen har godkänts i enlighet med kommissionens beslut 1999/303/EG för alleuropeisk anslutning till det allmänt tillgängliga kopplade telefonnätet (PSTN). På grund av de skillnader som finns mellan telefonnäten i olika länder utgör godkännandet emellertid inte i sig självt en absolut garanti för att utrustningen kommer att fungera tillfredsställande vid varje nätanslutningspunkt i telefonnätet. Om problem uppstår bör ni i första hand kontakta leverantören av utrustningen. Telematic AB cid@telematic.se
