Tekniska fakta. Telia Andi PLUS, revisionsläge R2 Terminaladapter för ISDN. Bruksanvisning

Transkript

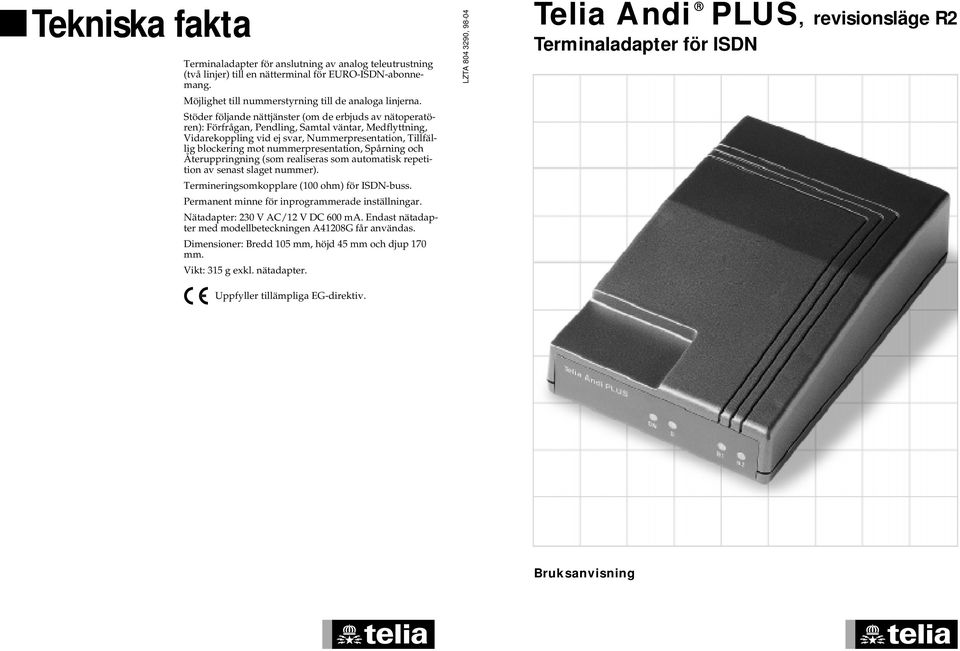

1 Tekniska fakta Terminaladapter för anslutning av analog teleutrustning (två linjer) till en nätterminal för EURO-ISDN-abonnemang. Möjlighet till nummerstyrning till de analoga linjerna. Stöder följande nättjänster (om de erbjuds av nätoperatören): Förfrågan, Pendling, Samtal väntar, Medflyttning, Vidarekoppling vid ej svar, Nummerpresentation, Tillfällig blockering mot nummerpresentation, Spårning och Återuppringning (som realiseras som automatisk repetition av senast slaget nummer). Termineringsomkopplare (100 ohm) för ISDN-buss. Permanent minne för inprogrammerade inställningar. Nätadapter: 230 V AC/12 V DC 600 ma. Endast nätadapter med modellbeteckningen A41208G får användas. Dimensioner: Bredd 105 mm, höjd 45 mm och djup 170 mm. Vikt: 315 g exkl. nätadapter. LZTA , Telia Andi PLUS, revisionsläge R2 Terminaladapter för ISDN Uppfyller tillämpliga EG-direktiv. Bruksanvisning

2 Översikt Vi gratulerar dig till din Telia Andi PLUS! Telia Andi PLUS ON D B1 B2 Telia Andi PLUS är avsedd för dig som har ett ISDN-abonnemang som normalt är avsett för s.k. digital teleutrustning men vill ansluta vanlig (s.k. analog) teleutrustning. Exempel på sådan analog utrustning är en vanlig telefon, telefax (grupp 3), telefonsvarare eller modem. Det går också att ansluta de analoga telefonlinjeingångarna på en mindre företagsväxel till Telia Andi PLUS. Tända lampor visar följande: ON Strömmen är på D D-kanalen används för signalering B1 B-kanal 1 är upptagen B2 B-kanal 2 är upptagen B1 eller B2 blinkar när det kommer en ringsignal. Montering Väggplacering 12 V DC TERMINATOR OFF ON ISDN LINE 1 LINE 2 Anslutning för nätadapter Termineringsomkopplare Anslutning för ISDN-sladd Linje 1 för analog teleutrustning Linje 2 för analog teleutrustning Bordsplacering Ta bort fästet på undersidan. 2 3

3 ISDN När behöver du Andi PLUS? PC Nätterminal ISDNtelefon ISDN Exempel 1: Endast digitala utrustningar. Nätterminal PC Andi PLUS LINE 1 LINE 2 Exempel 2: Via Telia Andi PLUS kan även analoga utrustningar anslutas. Om en B-kanal används för datatrafik kan den givetvis inte samtidigt användas för trafik från någon av de analoga linjerna. Vad är ISDN? ISDN det digitala flertjänstnätet är ett digitalt telenät som gör det möjligt för två abonnenter att utväxla data-, bild- och ljudinformation (t.ex. tal). Det går också att kommunicera med det vanliga allmänna telefonnätet. Den främsta fördelen med ISDN är att överföringen sker mycket snabbare. För dig som är van vid det vanliga telefonnätet, där varje abonnemang har en linje med ett telefonnummer, innebär mötet med ISDN ett helt nytt sätt att tänka ett abonnemang ger dig flera s.k. kanaler och flera telefonnummer, du kan programmera in ett eller flera telefonnummer i varje terminal etc. Din nätoperatör (t.ex. Telia) kan ge dig den närmare information du kan behöva. I fortsättningen antar vi att du har den vanligaste formen av ISDN-abonnemang. Då har du fått en nätterminal för ISDN och två telefonnummer. Nätterminalen monteras av nätoperatören. Den utrustning du vill koppla in t.ex. en persondator och en ISDN-telefon ansluter du till nätterminalen. Du kan sedan t.ex. använda persondatorn för dataöverföring samtidigt som du ringer ett vanligt telefonsamtal på den andra kanalen. Använda analog utrustning Kan du använda dina vanliga telefoner, telefaxar, telefonsvarare mm? Inte utan vidare, eftersom ISDN är ett digitalt nät och vanliga telefoner, faxar etc. är analoga. För att komma runt detta måste du koppla in en konverteringsutrustning ( terminaladapter ) mellan nätterminalen och de analoga apparaterna. Telia Andi PLUS är en sådan konverteringsutrustning. I princip gör den det möjligt att använda ISDN-förbindelsens två digitala kanaler (kallade B1 och B2) för två analoga linjer (kallade LINE 1 och LINE 2). Koppla in Telia Andi PLUS Nätterminal för ISDN (exempel på utseende) Nätadapter ISDN-sladd Innan du kan använda Telia Andi PLUS måste du ha tecknat ett ISDN-abonnemang hos en nätoperatör (t.ex. Telia) och fått en nätterminal för ISDN installerad. 1. Sätt ISDN-sladdens kontaktdon i motsvarande uttag (ISDN) på Telia Andi PLUS och på nätterminalen. Du hör ett klickljud när kontaktdonet kommit riktigt på plats. 2. Anslut en jacksladd till LINE 1. Anslut sedan en vanlig telefon eller annan analog apparat till jacksladden. 3. Du kan om du vill ansluta ytterligare en analog apparat på samma sätt till LINE Den digitala utrustning som är inkopplad längst bort från nätterminalen ska termineras. Om denna utrustning är Telia Andi PLUS, ska alltså omkopplaren TERMINATOR ställas i läge ON; annars ska den stå i läge OFF. 5. Anslut nätadaptern till Telia Andi PLUS och ett eluttag. 6. Kontrollera att de anslutna apparaterna får kopplingston när du tar linjen (t.ex. lyfter på luren). 12 V TERMINATOR ISDN LINE 1 LINE 2 DC OFF ON Till LINE 1 kan du ansluta högst tre apparater. Till LINE 2 kan du bara ansluta en enda. Observera att endast en av de digitala utrustningarna ska termineras. Kontrollera att övriga utrustningar står i läge AV (OFF). 4 5 Jacksladd Ibland säljs Telia Andi PLUS tillsammans med en nätterminal. Följ då de medföljande inkopplingsanvisningarna!

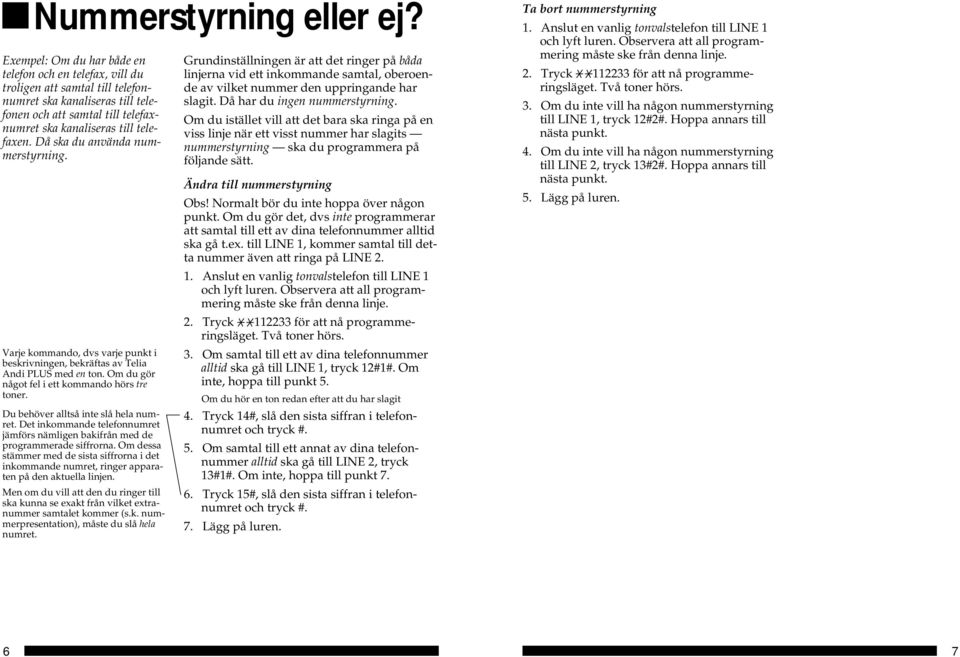

4 Nummerstyrning eller ej? Exempel: Om du har både en telefon och en telefax, vill du troligen att samtal till telefonnumret ska kanaliseras till telefonen och att samtal till telefaxnumret ska kanaliseras till telefaxen. Då ska du använda nummerstyrning. Varje kommando, dvs varje punkt i beskrivningen, bekräftas av Telia Andi PLUS med en ton. Om du gör något fel i ett kommando hörs tre toner. Du behöver alltså inte slå hela numret. Det inkommande telefonnumret jämförs nämligen bakifrån med de programmerade siffrorna. Om dessa stämmer med de sista siffrorna i det inkommande numret, ringer apparaten på den aktuella linjen. Men om du vill att den du ringer till ska kunna se exakt från vilket extranummer samtalet kommer (s.k. nummerpresentation), måste du slå hela numret. Grundinställningen är att det ringer på båda linjerna vid ett inkommande samtal, oberoende av vilket nummer den uppringande har slagit. Då har du ingen nummerstyrning. Om du istället vill att det bara ska ringa på en viss linje när ett visst nummer har slagits nummerstyrning ska du programmera på följande sätt. Ändra till nummerstyrning Obs! Normalt bör du inte hoppa över någon punkt. Om du gör det, dvs inte programmerar att samtal till ett av dina telefonnummer alltid ska gå t.ex. till LINE 1, kommer samtal till detta nummer även att ringa på LINE Anslut en vanlig tonvalstelefon till LINE 1 och lyft luren. Observera att all programmering måste ske från denna linje. 2. Tryck för att nå programmeringsläget. Två toner hörs. 3. Om samtal till ett av dina telefonnummer alltid ska gå till LINE 1, tryck 12#1#. Om inte, hoppa till punkt 5. Om du hör en ton redan efter att du har slagit 4. Tryck 14#, slå den sista siffran i telefonnumret och tryck #. 5. Om samtal till ett annat av dina telefonnummer alltid ska gå till LINE 2, tryck 13#1#. Om inte, hoppa till punkt Tryck 15#, slå den sista siffran i telefonnumret och tryck #. 7. Lägg på luren. Ta bort nummerstyrning 1. Anslut en vanlig tonvalstelefon till LINE 1 och lyft luren. Observera att all programmering måste ske från denna linje. 2. Tryck för att nå programmeringsläget. Två toner hörs. 3. Om du inte vill ha någon nummerstyrning till LINE 1, tryck 12#2#. Hoppa annars till nästa punkt. 4. Om du inte vill ha någon nummerstyrning till LINE 2, tryck 13#2#. Hoppa annars till nästa punkt. 5. Lägg på luren. 6 7

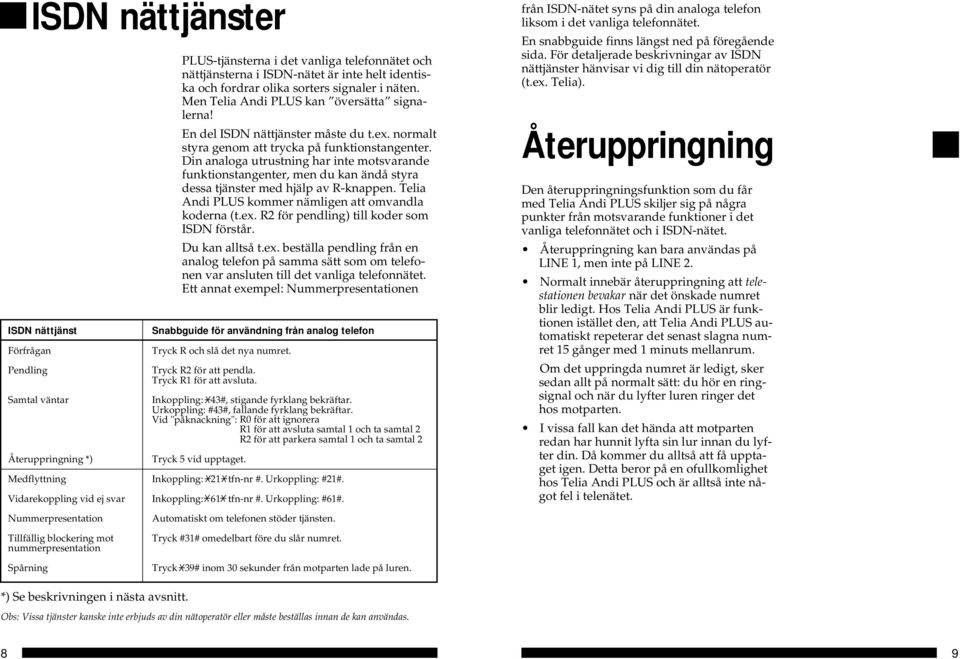

5 ISDN nättjänster ISDN nättjänst Förfrågan Pendling Samtal väntar Återuppringning *) Medflyttning Vidarekoppling vid ej svar PLUS-tjänsterna i det vanliga telefonnätet och nättjänsterna i ISDN-nätet är inte helt identiska och fordrar olika sorters signaler i näten. Men Telia Andi PLUS kan översätta signalerna! En del ISDN nättjänster måste du t.ex. normalt styra genom att trycka på funktionstangenter. Din analoga utrustning har inte motsvarande funktionstangenter, men du kan ändå styra dessa tjänster med hjälp av R-knappen. Telia Andi PLUS kommer nämligen att omvandla koderna (t.ex. R2 för pendling) till koder som ISDN förstår. Du kan alltså t.ex. beställa pendling från en analog telefon på samma sätt som om telefonen var ansluten till det vanliga telefonnätet. Ett annat exempel: Nummerpresentationen Snabbguide för användning från analog telefon Tryck R och slå det nya numret. Tryck R2 för att pendla. Tryck R1 för att avsluta. Inkoppling: 43#, stigande fyrklang bekräftar. Urkoppling: #43#, fallande fyrklang bekräftar. Vid "påknackning": R0 för att ignorera R1 för att avsluta samtal 1 och ta samtal 2 R2 för att parkera samtal 1 och ta samtal 2 Tryck 5 vid upptaget. Inkoppling: 21 tfn-nr #. Urkoppling: #21#. Inkoppling: 61 tfn-nr #. Urkoppling: #61#. från ISDN-nätet syns på din analoga telefon liksom i det vanliga telefonnätet. En snabbguide finns längst ned på föregående sida. För detaljerade beskrivningar av ISDN nättjänster hänvisar vi dig till din nätoperatör (t.ex. Telia). Återuppringning Den återuppringningsfunktion som du får med Telia Andi PLUS skiljer sig på några punkter från motsvarande funktioner i det vanliga telefonnätet och i ISDN-nätet. Återuppringning kan bara användas på LINE 1, men inte på LINE 2. Normalt innebär återuppringning att telestationen bevakar när det önskade numret blir ledigt. Hos Telia Andi PLUS är funktionen istället den, att Telia Andi PLUS automatiskt repeterar det senast slagna numret 15 gånger med 1 minuts mellanrum. Om det uppringda numret är ledigt, sker sedan allt på normalt sätt: du hör en ringsignal och när du lyfter luren ringer det hos motparten. I vissa fall kan det hända att motparten redan har hunnit lyfta sin lur innan du lyfter din. Då kommer du alltså att få upptaget igen. Detta beror på en ofullkomlighet hos Telia Andi PLUS och är alltså inte något fel i telenätet. Nummerpresentation Tillfällig blockering mot nummerpresentation Spårning Automatiskt om telefonen stöder tjänsten. Tryck #31# omedelbart före du slår numret. Tryck 39# inom 30 sekunder från motparten lade på luren. *) Se beskrivningen i nästa avsnitt. Obs: Vissa tjänster kanske inte erbjuds av din nätoperatör eller måste beställas innan de kan användas. 8 9

6 Återställa Telia Andi PLUS till grundinställningarna Dessa anvisningar är främst avsedda för servicetekniker. Så här återställer man inställningarna i Telia Andi PLUS till de som gällde vid leveransen, dvs bl.a. ingen nummerstyrning. 1. Anslut en vanlig tonvalstelefon till LINE 1 och lyft luren. Observera att all programmering måste ske från denna linje. 2. Tryck för att nå programmeringsläget. Två toner hörs. 3. Tryck 4#. 4. Lägg på luren. Strömavbrott Det går inte att använda Telia Andi PLUS vid strömavbrott. Alla inprogrammerade data kvarstår dock oförändrade. Åskskydd Telia Andi PLUS har redan vid tillverkningen fått ett gott skydd mot överspänningar från t.ex. åska. I vissa delar av landet, främst på landsbygden, är emellertid telefonledningarna speciellt utsatta för åska. Om Telia Andi PLUS ska installeras i sådana områden rekommenderar vi att du kompletterar det inbyggda skyddet med ett åskskydd på elnätsidan, som du kan installera själv. Telia Andi PLUS kräver däremot normalt inte något speciellt åskskydd på telenätsidan. Observera dock att garantin inte gäller för åskskador även om du har installerat åskskydd. Om du behöver hjälp Frågor om ditt ISDN-abonnemang ska du ställa till din nätoperatör. Om denna är Telia kan du ringa vår Företagsförsäljning, tel Tekniska frågor om Telia Andi PLUS besvaras på tel under kontorstid. Det kostar högst en markering, oberoende varifrån i Sverige du ringer
