1 LEVEL Headsetförstärkare

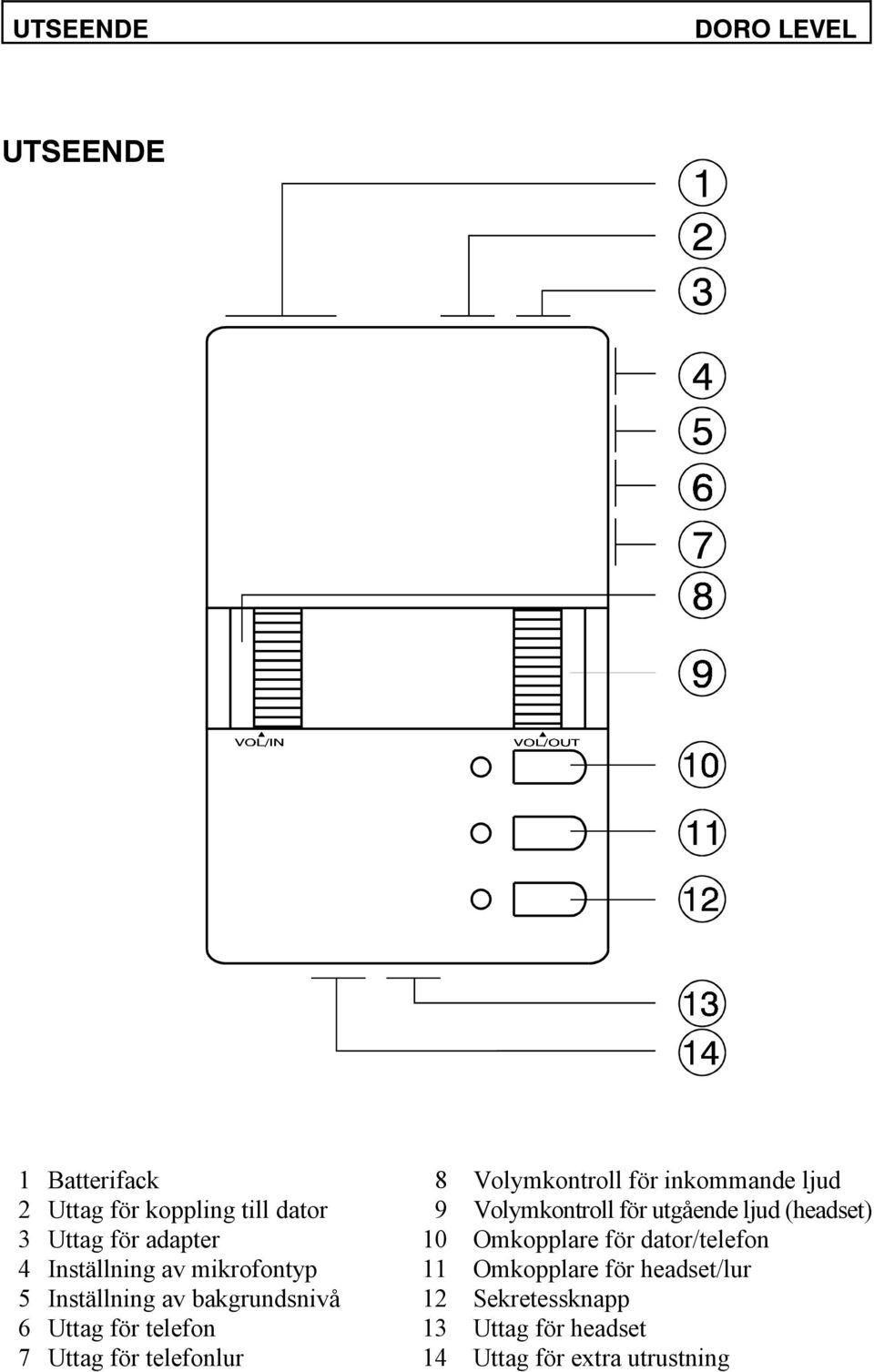

2 UTSEENDE DORO LEVEL UTSEENDE 1 Batterifack 8 Volymkontroll för inkommande ljud 2 Uttag för koppling till dator 9 Volymkontroll för utgående ljud (headset) 3 Uttag för adapter 10 Omkopplare för dator/telefon 4 Inställning av mikrofontyp 11 Omkopplare för headset/lur 5 Inställning av bakgrundsnivå 12 Sekretessknapp 6 Uttag för telefon 13 Uttag för headset 7 Uttag för telefonlur 14 Uttag för extra utrustning

3 INSTALLATION DORO LEVEL UPPACKNING I leveransen ska följande delar medfölja: P Huvudenhet P Kort spiralsladd P 2 st batterier P Sladd för PC P Sladd för tillbehör P Bruksanvisning Tag genast kontakt med inköpsstället om någon del saknas eller är skadad. BATTERIER DORO LEVEL drivs av två stycken 1.5 V batterier typ LR6 (AA). Batterierna monteras i batterifacket på apparatens baksida. Luckan är utdragbar. Kontrollera att batterierna vänds åt rätt håll, se märkningen i botten av batterifacket. BATTERINDIKATOR När batterierna är slut fungerar inte DORO LEVEL (gäller ej om adapter används). Som indikation när det är dags att byta batterierna lyser dioden med grönt ljus under samtal. När batterierna ger tillräcklig spänning, lyser dioden med rött ljus under samtal. DRIFTTID Drifttiden varierar beroende på vilken typ av batterier som används samt hur mycket apparaten används. Nya alkaliska batterier räcker till ca 9 månaders vilotid eller ca 90 timmars samtalstid. OBSERVERA! P Om apparaten används under flera timmar dagligen bör en adapter tillkopplas. Var noga med att korrekt adapter används (DC 9V 100mA. Center pos.)

4 INSTALLATION DORO LEVEL STANDARD INKOPPLING P Tag bort batteriluckan från apparatens baksida. Sätt i de medföljande batterierna enligt markeringarna för plus- respektive minuspol och sätt tillbaka batteriluckan. P Anslut den medföljande korta spiralsladden till telefonen och till uttaget med symbolen. Om du redan har en lur ansluten till telefonen, tar du först loss den spiralsladd som sitter i telefonen. P Anslut lurens spiralsladd till uttaget märkt med. P Anslut headsetet till uttaget märkt med. P Kontrollera att telesladden är ansluten mellan telefonen och telejacket. P Ställ in strömbrytarna märkta med "MIC" och "VOX" för att passa ert headset genom att prova vad som låter bäst under samtal. "VOX" är ett inställningsläge för miljöer med mycket bakgrundsljud. Normalt skall strömbrytaren "VOX" stå i läge "0". "MIC" används för att anpassa mikrofontyp. De flesta headset fungerar bäst när strömbrytaren "MIC" står i läge "B" INDIKATORER DORO LEVEL har tre indikatorer som har följande betydelse: Lyser med rött ljus när användning med dator valts. Lyser med rött ljus under samtal om batterierna är i gott skick. Lyser med grönt ljus under samtal om batterierna behöver bytas. Lyser med rött ljus när mikrofonen är bortkopplad.

5 DORO LEVEL HANDHAVANDE ATT SVARA Vid inkommande samtal ringer det i telefonen som vanligt. P Lyft luren för att besvara samtalet. Tala i headsetet eller luren. Skifta mellan headset eller lur med knappen. P Avsluta samtalet genom att lägga på luren. ATT RINGA P Lyft luren och slå önskat telefonnummer. P Tala i headsetet eller luren. Skifta mellan headset eller lur med knappen. P Avsluta samtalet genom att lägga på luren. VOLYMKONTROLL FÖR INKOMMANDE LJUD Ljudstyrkan i headsetet och telefonluren justeras med volymkontrollen märkt "VOL/IN". Ställ volymkontrollen på ca "3" och prova sedan att höja försiktigt. Inställningen påverkar både telefonluren och headsetet. VOLYMKONTROLL FÖR UTGÅENDE LJUD Utgående ljud från headsetets mikrofon kan ökas respektive minskas med volymkontrollen märkt "VOL/OUT". Ställ volymkontrollen på ca "3" och prova sedan att höja försiktigt. Inställningen påverkar endast headsetet. Prova också att variera strömbrytaren märkt "MIC" för att ställa in bästa volym på det utgående ljudet.

6 HANDHAVANDE DORO LEVEL SEKRETESSKNAPP Med sekretessknappen kan mikrofonen i luren/headsetet kopplas bort under samtal. Knappen är dubbelverkande, d v s efter första trycket kopplas mikrofonen bort, tryck på knappen en andra gång för att aktivera mikrofonen igen. Indikatorn för sekretessfunktionen lyser fast så länge funktionen är aktiverad. ANVÄNDNING MED DATORNS LJUDKORT DORO LEVEL fungerar tillsammans med Sound Blaster kompatibla ljudkort. P Utför alla stegen för STANDARD INKOPPLING först. P Koppla in sladden för PC mellan uttaget märkt "PC" och datorns ljudkort. Röd kontakt kopplas till mikrofonuttaget och svart kontakt kopplas till högtalaruttaget på datorns ljudkort P Tryck på knappen för att växla mellan telefonlinje och dator. ANVÄNDNING MED EXTRA UTRUSTNING DORO LEVEL kan tillkopplas extra utrustning för inspelning, avlyssning eller musik. P Utför alla stegen för STANDARD INKOPPLING först. P Koppla in sladden för tillbehör mellan uttaget märkt "AUX" och extra utrustningen.

7 DORO LEVEL ÖVRIGT FELSÖKNINGSGUIDE Om headsetförstärkaren inte fungerar som den ska, läs först igenom denna bruksanvisning. Kontrollera att alla anslutningar är ordentligt isatta och att apparatens inkoppling till telelinjen är korrekt. Koppla bort alla eventuella tillsatsutrustningar, förlängningskablar och andra telefoner. Om headsetet fungerar nu finns felet i någon annan utrustning. Om inget av ovanstående hjälper, följ felsökningsguiden nedan. APPARATEN FUNGERAR EJ: P Kom ihåg att alltid lyfta luren när du vill använda DORO LEVEL. P Kontrollera att batterierna är nya och rätt isatta. P Kontrollera att telekabeln är rätt isatt i telefonen och i jacket. P Kontrollera att spiralsladden är ansluten mellan DORO LEVEL och telefonen. P Kontrollera att telelinjen fungerar (prova med en annan telefon). FÖR HÖGT LJUD / RUNDGÅNG: P Prova att ställa strömbrytaren "MIC" till B. P Skruva ner både det utgående och det inkommande ljudet. DÅLIGT LJUD: P Prova att ställa strömbrytaren "VOX" till 0. P Justera både det utgående och det inkommande ljudet. DIODERNA SKIFTAR I FÄRG: P Batterierna kan vara på väg att ta slut. Byt till nya. GARANTI DORO LEVEL har ett års normal varugaranti. Vid eventuell felfunktion tag kontakt med det inköpsställe där apparaten köpts. Garantiservice utförs endast mot uppvisande av giltigt inköpskvitto eller annat garantibevis. Garantiåtagandet gäller inte om felet beror på olyckshändelse eller därmed jämförlig händelse eller åverkan, vanvård, onormalt brukande eller något liknande förhållande på köparens sida. Garantin gäller inte heller om apparatens serienummer utplånats eller för fel som uppstått på grund av åska eller andra elektriska spänningsvariationer. Om felaktiga batterier använts gäller ej heller garantin. OBSERVERA! Batterier är förbrukningsartiklar och omfattas ej av några garantiåtaganden.
