jbl on stage micro II högtalardocka till iphone/ipod

Transkript

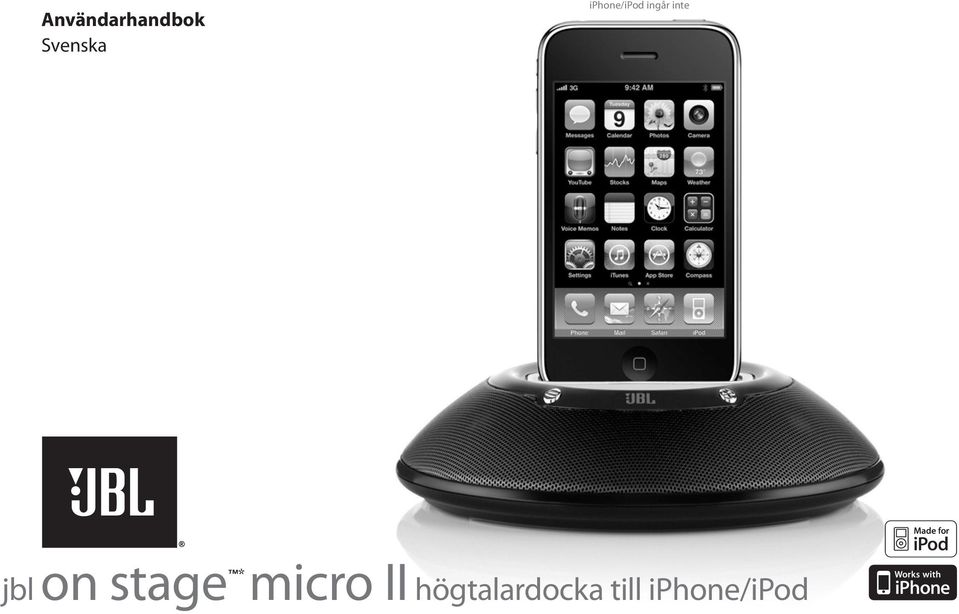

1 Användarhandbok Svenska iphone/ipod ingår inte jbl on stage micro II högtalardocka till iphone/ipod

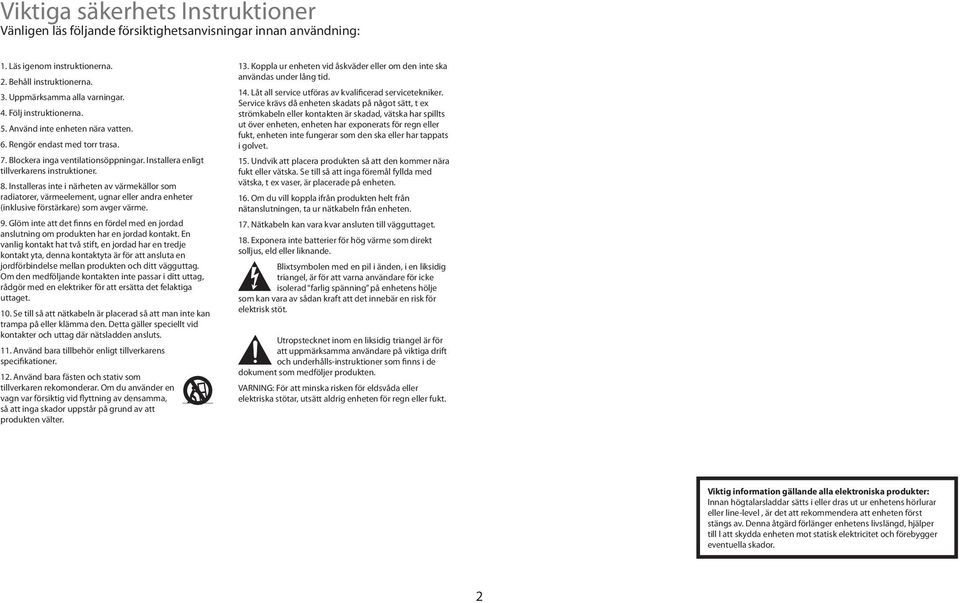

2 Viktiga säkerhets Instruktioner Vänligen läs följande försiktighetsanvisningar innan användning: 1. Läs igenom instruktionerna. 2. Behåll instruktionerna. 3. Uppmärksamma alla varningar. 4. Följ instruktionerna. 5. Använd inte enheten nära vatten. 6. Rengör endast med torr trasa. 7. Blockera inga ventilationsöppningar. Installera enligt tillverkarens instruktioner. 8. Installeras inte i närheten av värmekällor som radiatorer, värmeelement, ugnar eller andra enheter (inklusive förstärkare) som avger värme. 9. Glöm inte att det finns en fördel med en jordad anslutning om produkten har en jordad kontakt. En vanlig kontakt hat två stift, en jordad har en tredje kontakt yta, denna kontaktyta är för att ansluta en jordförbindelse mellan produkten och ditt vägguttag. Om den medföljande kontakten inte passar i ditt uttag, rådgör med en elektriker för att ersätta det felaktiga uttaget. 10. Se till så att nätkabeln är placerad så att man inte kan trampa på eller klämma den. Detta gäller speciellt vid kontakter och uttag där nätsladden ansluts. 11. Använd bara tillbehör enligt tillverkarens specifikationer. 12. Använd bara fästen och stativ som tillverkaren rekomonderar. Om du använder en vagn var försiktig vid flyttning av densamma, så att inga skador uppstår på grund av att produkten välter. 13. Koppla ur enheten vid åskväder eller om den inte ska användas under lång tid. 14. Låt all service utföras av kvalificerad servicetekniker. Service krävs då enheten skadats på något sätt, t ex strömkabeln eller kontakten är skadad, vätska har spillts ut över enheten, enheten har exponerats för regn eller fukt, enheten inte fungerar som den ska eller har tappats i golvet. 15. Undvik att placera produkten så att den kommer nära fukt eller vätska. Se till så att inga föremål fyllda med vätska, t ex vaser, är placerade på enheten. 16. Om du vill koppla ifrån produkten helt från nätanslutningen, ta ur nätkabeln från enheten. 17. Nätkabeln kan vara kvar ansluten till vägguttaget. 18. Exponera inte batterier för hög värme som direkt solljus, eld eller liknande. Blixtsymbolen med en pil i änden, i en liksidig triangel, är för att varna användare för icke isolerad farlig spänning på enhetens hölje som kan vara av sådan kraft att det innebär en risk för elektrisk stöt. Utropstecknet inom en liksidig triangel är för att uppmärksamma användare på viktiga drift och underhålls-instruktioner som finns i de dokument som medföljer produkten. VARNING: För att minska risken för eldsvåda eller elektriska stötar, utsätt aldrig enheten för regn eller fukt. Viktig information gällande alla elektroniska produkter: Innan högtalarsladdar sätts i eller dras ut ur enhetens hörlurar eller line-level, är det att rekommendera att enheten först stängs av. Denna åtgärd förlänger enhetens livslängd, hjälper till l att skydda enheten mot statisk elektricitet och förebygger eventuella skador. 2

3 allmän snabbinstallation av jbl on stage micro II Steg 1. Packa upp ditt högtalarsystem och se så att alla delar är där. JBL On Stage Micro II, nätdel, fjärrkontroll och adapter. Steg 2. Rotera locket till batterifacket till olåst läge för att öppna batterifacket. Steg 3. Sätt i 4 AAA batterier i batterifacket. Steg 4. Sätt i kraftaggregatets sladd i uttaget markerat på baksidan av JBL On Stage Micro II; sätt i väggadaptern i ett vägguttag eller grendosa. Svenska eller Signalkabel för Aux-ingången, leveras inte med systemet. - - Steg 5. Anslut rätt dockningsadapter för iphone/ipod till JBL On Stage Micro II. Anslut din iphone/ipod till dockningsstationen eller sätt i hjälpaudiokabeln på baksidan av din JBL On Stage Micro II. Koppla andra änden av hjälpaudiokabeln till ljudkällan. Synkning och överföring av filer från din dator Steg 6. Tryck på strömbrytaren på baksidan av JBL On Stage Micro II. En grön lysdiod lyser när JBL On Stage Micro II-systemet är på. Steg 7. Justera volymen genom att trycka på (+) för att öka och ( ) för att minska volymen. Tryck på båda knapparna för att stänga av ljudet. Tryck på endera knapp för att slå på. Se till att din iphone / ipod är ordentligt dockad till OSMII. Anslut en USB-kabel (säljs separat) i USB-uttaget på baksidan av enheten, anslut andra änden av USB-kabeln direkt till datorns USB-port. 3

4 Felsökning av jbl on stage micro II Tekniska specifikationer Symtom Tänkbart problem Lösning Ljudkvalitet Frekvensåtergivning: 70Hz 20kHz Effektförbrukning: 10W max. Ineffekt: 6V/1.5A JBL On Stage Micro II-transduktor: (2) 25mm (1") full räckvidd per kanal Mått: Diameter 150mm (6") Höjd 38mm (1-3/4") Systemvikt: 1,01kg (2,22 lb) Batteri: Storlek AAA (4) Typ Alkaliskt, NiMh BLANDA INTE BATTERITYPER. BLANDA INTE LADDADE OCH DELVIS LADDADE BATTERIER. BATTERIER LADDAS INTE I JBL On Stage Micro II. Inget ljud från JBL On Stage Micro II -högtalaranläggning Ingen ström till systemet Strömadapterpluggen är inte ordentligt införd Ingen eller låg ljudvolym Ingångskällans ljudvolym är låg Svaga eller urladdade batterier iphone/ipod är i pausläge iphone/ipod är i pausläge (batteri only läget) Se till att strömaggregatet är anslutet till en strömkälla samt till JBL On Stage Micro II. OBS! När JBL On Stage Micro II slås på tänds en grön strömlysdiod på JBL On Stage Micro II. Vidrör knappen Upp (+) på volymkontrollen för att slå på ljudet och/eller öka systemets ljudnivå. OBS! För att sänka systemets ljudvolym vidrör du knappen Ned ( ). Om du trycker samtidigt på knapparna (+) och ( ) dämpas systemets ljudvolym. Öka ljudvolymen på ljudkällan. Byt ut batterierna. Tryck på Spela-knappen på iphone/ipod eller fjärrkontrollen. OBS: Om din iphone/ipod är i pausläge mer än 10 minuter, tryck på JBL On Stage Micro II knappen för att starta upp enheten igen. Tryck på (+) eller ( ) för att gå ur mute läget. Om du har frågor eller behöver ytterligare hjälp kan du besöka Dessa specifikationer kan ändras utan föregående varsel. 4

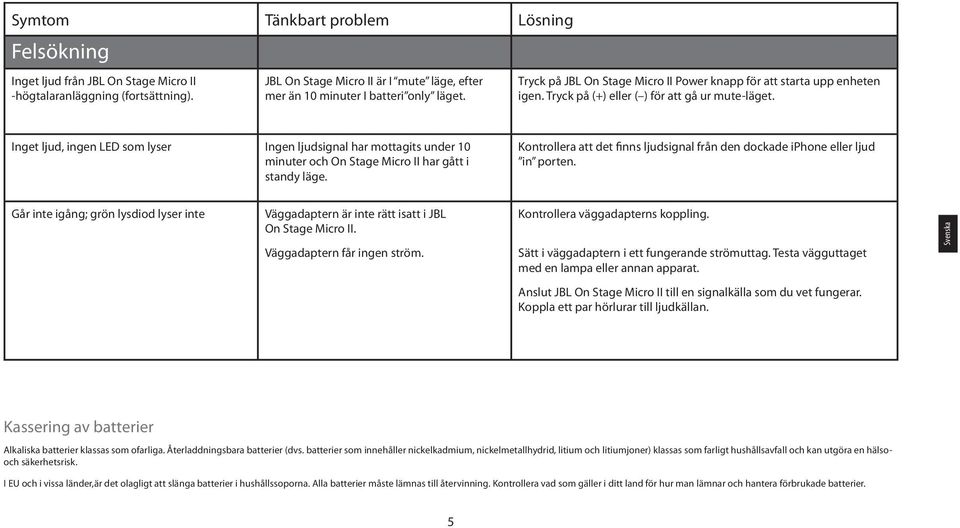

5 Symtom Tänkbart problem Lösning Felsökning Inget ljud från JBL On Stage Micro II -högtalaranläggning (fortsättning). JBL On Stage Micro II är I mute läge, efter mer än 10 minuter I batteri only läget. Tryck på JBL On Stage Micro II Power knapp för att starta upp enheten igen. Tryck på (+) eller ( ) för att gå ur mute-läget. Inget ljud, ingen LED som lyser Ingen ljudsignal har mottagits under 10 minuter och On Stage Micro II har gått i standy läge. Kontrollera att det finns ljudsignal från den dockade iphone eller ljud in porten. Går inte igång; grön lysdiod lyser inte Väggadaptern är inte rätt isatt i JBL On Stage Micro II. Väggadaptern får ingen ström. Kontrollera väggadapterns koppling. Sätt i väggadaptern i ett fungerande strömuttag. Testa vägguttaget med en lampa eller annan apparat. Anslut JBL On Stage Micro II till en signalkälla som du vet fungerar. Koppla ett par hörlurar till ljudkällan. Svenska Kassering av batterier Alkaliska batterier klassas som ofarliga. Återladdningsbara batterier (dvs. batterier som innehåller nickelkadmium, nickelmetallhydrid, litium och litiumjoner) klassas som farligt hushållsavfall och kan utgöra en hälsooch säkerhetsrisk. I EU och i vissa länder,är det olagligt att slänga batterier i hushållssoporna. Alla batterier måste lämnas till återvinning. Kontrollera vad som gäller i ditt land för hur man lämnar och hantera förbrukade batterier. 5

6 allmän snabbinstallation av jbl on stage micro II fjärrkontroll minska volym ipod spela/pausa 1 ipod bakåt ipod rulla upp ipod meny öka volym ljud av/ljud på 1 ipod framåt ipod rulla ned ipod välj 1. I batteri only läget kommer JBL On Stage Micro II stänga av sig för att spara batteri om den är i mute eller paus läget i mer än 10 minuter. 2. Med nätdelen ansluten till JBL On Stage Micro II kommer enheten att gå in i standby-läge om ingen ljudsignal upptäcks i 10 minuter. Den gröna lysdioden släcks. När en ljudsignal upptäcks kommer högtalaren att återgå till normal uppspelningläge och den gröna lampan tänds. 3. iphone och ipod touch menynavigering kan kräva att användaren manuellt sätter iphone / ipod i musik läge. 6

7 Svenska JBL och Odyssey är varumärken som tillhör Harman International Industries, Incorporated, registrerat i USA och / eller andra länder. Varumärket On Stage används med tillstånd av OSA International Inc iphone är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder. ipod är ett varumärke som tillhör Apple Inc., registrerat i USA och andra länder. ipod och itunes er varumärke tillhörande Apple Inc., registrerat i USA och andra länder. iphone/ipod ingår inte. Made for ipod innebär att ett elektronisk tillbehör har designat för att passa särskilt till ipod och har ceritifierats av tillverkaren för att uppfylla Apples prestationsstandard. Works with iphone innebär att ett elektronisk tillbehör har designat för att passa särskilt till iphone och har ceritifierats av tillverkaren för att uppfylla Apples prestationsstandard. Apple är ej ansvarig för användningen av denna utrustning eller dess överensstämmelse med säkerhets och reglerande standarder. iphone/ipod ingår inte. Funktioner, specifikationer och design kan komma att ändras utan föregående meddelande. Harman Consumer Group, Inc Balboa Boulevard, Northridge, CA USA (endast USA) Harman International Industries, Incorporated. Alla rättigheter förbehållna. Dokument nummer : rev. B 7
