1 Proson RV 2010 Stereo reciever Svensk bruksanvisning

2 SÄKERHETSFÖRESKRIFTER Läs före produkten tas i bruk: Placera enheten på stabila underlag. Undvik att placera den i direkt solljus eller nära en värmekälla. Undvik att installera enheten nära objekt som avger damm, värme, kyla eller fukt. På kabinettet finns hål för ventilering för att tillgodose tillräcklig kylning och förhindra överhettning. Dessa får inte övertäckas, se till att det finns minst 10 cm fri yta runt enheten. Öppna inte skyddshöljet, då det är till för att förhindra elektriska stötar. När ni drar ut strömsladden, se till att ni drar i kontakten och inte i själva sladden. Använd endast torr och ren trasa när ni rengör enheten. Spara manualen för framtida bruk.

3 ANSLUTNINGAR Varning: Koppla inte in strömmen förrän alla kopplingar är utförda. Se: Inkoppling av antenn. (Skivspelare) (Kasettdäck) (Video) (Line in) (Line ut) (Audio ut) AC-Uttag: Alltid på: Totalt 100 W (CD-Spelare) (Högtalalarpar A) (Högtalarpar B) Audiokablar Vit Vit Vit Röd Röd Röd

4 Inkoppling av antenn FM antenn inomhus montering Bor du i ett område med stark FM signal, så kan det räcka med T -typs antennen. Montera enligt illustrationen nedan. Antennen kan med fördel placeras på vägg eller fönster för bästa möjliga mottagning. FM antenn utomhus montering Bor du i ett område med svagare FM signal kan det vara nödvändigt att använda sig av en 75 Ohms coaxial kabel och separat utomhus FM antenn. Se illustrationen nedan hur du kopplar coaxial kabeln. AM Inomhusantenn Den medföljande AM-loop antennen kopplar ni in efter illustrationen nedan. Placera antennen på en bokhylla, eller häng den i fönsterkarmen och rikta den för bästa möjliga mottagning. Ni bör undvika att placera antennen i närheten av högtalare eller strömkablar för att undvika störande signaler. AM Utomhusantenn Om ni inte får tillräcklig signalstyrka i den medföljande AM antennen så kan det bli nödvändigt att köpa en utomhusantenn. Det skall vara en minst 5m lång isolerad kabel som du skalar i ena änden och kopplar in enligt illustrationen nedan. Antennen skall dras utomhus eller inomhus* (*måste vara nära ett fönster). För bästa möjliga mottagning, anslut även jorden. OBS: När man använder utomhus AM antenn skall även inomhus AM antennen vara ansluten.

5 Högtalar-anslutningar Varning: Se till att förstärkaren ej är påkopplad under tiden du ansluter högtalarna. Koppla respektive högtalare till rätt anslutning på baksidan av Förstärkaren. Viktigt! När du kopplar in högtalarna så måste du koppla in dem till båda kanalerna L och R. Använd högtalare med minst 8 Ohms nominell impedans. Hur du kopplar högtalarkablarna 1. Skruva kontakten moturs för att öppna den. 2. För in koppartråden i terminalen och skruva kontakten medsols för att låsa fast koppartråden. Kontrollera att koppar tråden sitter fast genom att dra försiktigt i kabeln. AC Uttag Baksidans strömuttag Till apparatens strömuttag på bakpanelen, får endast enheter med lägre strömförbrukning som är angiven anslutas (max 100 W). Anslut aldrig enheter så som en TV. Detta uttag stängs inte av när förstärkaren stängs av.

6 Kontroller och Indikatorer 1. Power Standby/På Knapp 2. Fjärrkontrolls-sensor 3. Informations fönster 4. Volym-kontroll 5. Balans-kontroll 6. Diskant-kontroll 7. Bas-kontroll 8. Sleep/insomnings-timer 9. Loudness (För att höja bastonerna vid låg lyssningsvolym) 10. Val av inkommande signal 11. Memory / Lagra 12. Tuning / Preset (För att lyssna på radio eller förinställda stationer) 13. FM Val 14. Tuning val (radio) 15. Val av band (radio) 16. Högtalar val 17. Hörlursuttag 18. Memory Scan knapp 19. Mute knapp (TYST) Indikatorer 1. Stereo indikator 2. Minnes indikator 3. Insomnings indikator 4. Frekvens/Band Indikator 5. Display för inkommande signal 6. Val av källa 7. Balans display 8. Insomnings display 9. Bas display 10. Diskant display Vissa knappar på fjärrkontrollen och på förstärkaren har samma eller liknande funktioner.

7 Fjärrkontrollen Genom att använda fjärrkontrollen så kan du styra din förstärkare från din lyssningsposition. När du använder fjärrkontrollen, se till att du riktar den mot Remote sensor fönstret på din förstärkare. OBS! Om din fjärrkontroll mot förmodan ej skulle fungera inom räckvidden, kontrollera att det inte finns objekt som hindrar de infraröda signalerna. Batteri Installation 1. Tag bort plastluckan på fjärrkontrollen. 2. Installera två AAA ( LR03,UM-4) batterier. Var noga med polariteten, dvs att + och polerna på batterierna överensstämmer med markeringen i fjärrkontrollen. 3. Sätt tillbaka plastluckan på fjärrkontrollen. Att tänka på Byta batteri ifall räckvidden på fjärrkontrollen minskar. Fjärrkontrollens infraröda sensor kan sättas ur funktion om den utsätts för starkt solljus. Att tänka på angående batterierna - Sätt alltid i batterierna på rätt håll, plus på plus och minus på minus. - Använd alltid batterier av samma typ. - Både laddningsbara och icke laddningsbara batterier kan användas. - När fjärrkontrollen inte ska användas under en längre tid (över en månad) för att undvika att de ska läcka. Om de skulle läcka, torka bort vätskan och ersätt batterierna med nya. - Släng aldrig batterierna bland vanliga sopor, utan alltid i batteriholken.

8 Audio Operations BACK-UP Minne Denna funktion ser till att de förinställda radio kanalerna och de vanligaste inställningarna bibehålls vid ett eventuellt strömavbrott. BACK UP minnet kan hålla upp till 3 dagar. Om det skulle vara så att strömsladden är urkopplad i mer än 3 dagar så raderas minnet. InsomningsTimer Denna funktion gör att du kan ställa in din förstärkare på automatisk avstängning. Fördelen är att du i lugn och ro kan ligga och lyssna på musik och inte behöva Oroa dig för att apparaten skall spela hela natten lång när du somnat. För varje tryck på SLEEP knappen så ändrar du insomningstiden med 10 minuter. Normal användning (Basic operation) 1. Tryck på power för att starta apparaten. 2. Välj vilken källa du vill lyssna på genom att trycka på valfri knapp 3. För att justera Tone eller balanskontrollen mellan höger och vänster kanal, tryck på Bas,treble eller balans knappen, vrid sedan på Jog kontrollen tills önskad nivå erhålls i displayen. 4. Stäng av Loudness funktionen genom att sätta den OFF läge. 5. För att välja A eller B uttgång av högtalarna. 6. Aktivera din anläggning 7. Höj ljudet gradvis till önskad nivå.

9 Ljud Justeringar Power Knapp Tryck på knappen och din förstärkare startar Tryck igen och din förstärkare stänger av. Standby indikator Indikatorn lyser när du har ström fram till apparaten. Lampan slocknar så fort du startar din förstärkare. Speaker Select Knappar Dessa kanppar används för att välja rätt högtalar uttgång A eller B Bass/ Treble Knappar Dessa två knappar kan ställas i noll läge för att återge en så korrekt Signal som möjligt, men genom att justera dessa nivåer kan du själv ställa In ljudet så att det passar dig personligen. Bass knappen reglerar Basen Treble knappen reglerar diskanten. Balance Knapp Den knappen reglerar balans förhållandet mellan höger och vänster kanal. Normalt skall den stå i noll läge. Loudness Knapp Förstärker bastonerna vid låg lyssningsnivå. Skall endast användas när du lyssnar på låg volym. När du höjer volymen så skall du slå av Loudness knappen. Vid användande av loudness vid höga lyssnings volymer kan distortion uppstå Och skada din anläggning. Muting Knapp( Endast fjärrkontrollen) Tryck för att sänka ljudnivån kraftigt (20 db). Bra att använda när du t.ex. svarar i telefonen. För att återgå till den normala ljudnivån tryck på Mute-knappen igen. Under tiden Mute funktionen är aktiverad så blinkar Mute-indikatorn. Radio Mottagning AutoTuning (Auto-sök) 1. Tryck på Tuner knappen*. 2. Välj AM eller FM genom att trycka på Band väljar knappen. 3. Tryck på Tuning Mode knappen för att växla till manuellt( 88 CH visar sig i displayen) 4. Tryck på Up eller Down Tuning/preset knappen( 0,5-2 sek) och nästa station söks automatiskt in, antingen högre eller lägre i frekvens beroende på ifall du trycker Up eller Down. Om du trycker på Tuning/preset knappen längre än 2 sek så bibehåller du frekvensen. (*Du kan även trycka på Tuner knappen för att komma tillbaka till den Senast använda radiokanalen när du lyssnar på annan källa (ex. CD)) FM mode knapp Trycker du på knappen så väljer du mellan Stereo eller Mono läge. Stereo Sänder kanalen i stereo så lyser Stereo indikatorn. Mono För att kompensera svaga FM signaler bör man använda Mono-läge. Då undviker du oönskat brus.

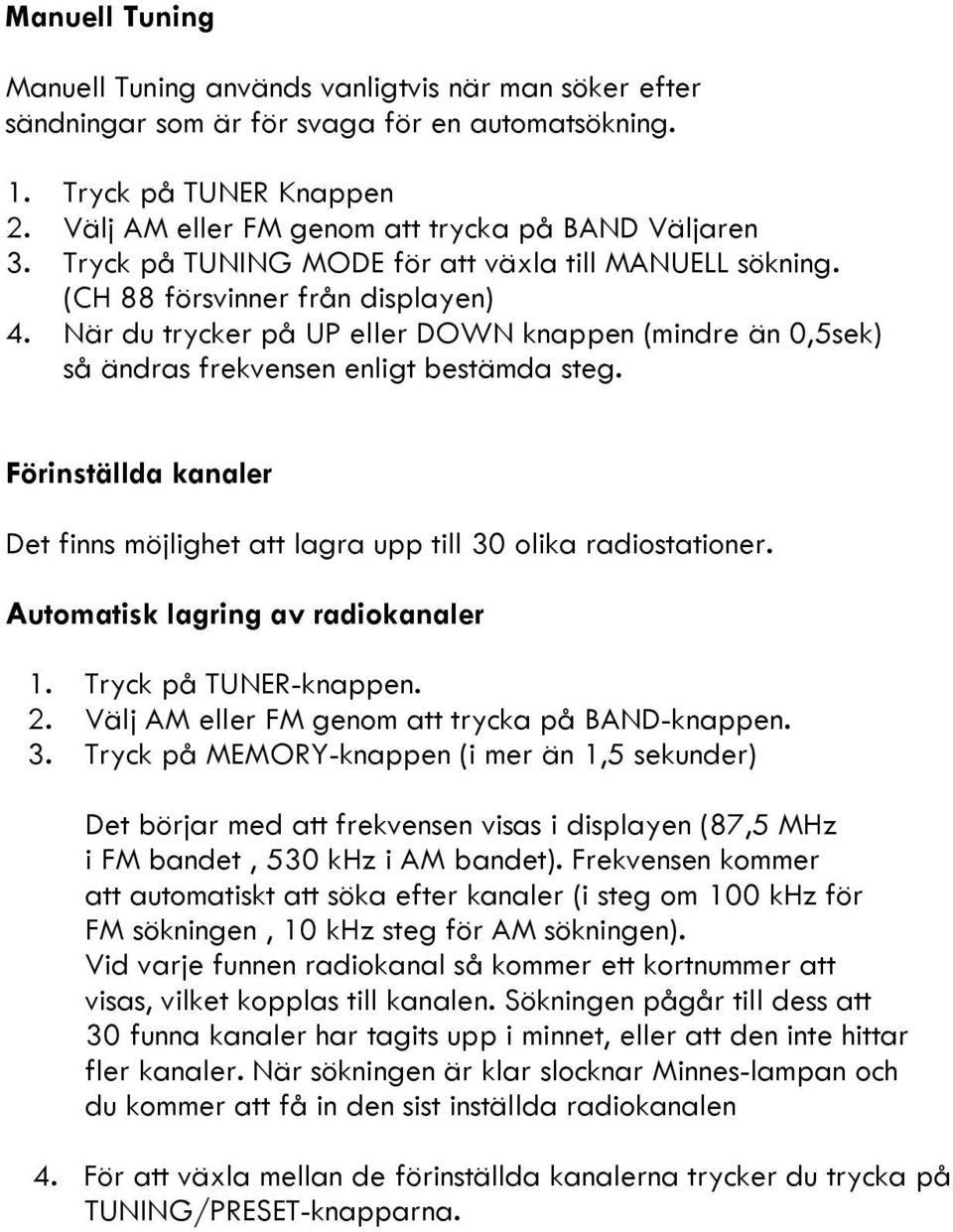

10 Manuell Tuning Manuell Tuning används vanligtvis när man söker efter sändningar som är för svaga för en automatsökning. 1. Tryck på TUNER Knappen 2. Välj AM eller FM genom att trycka på BAND Väljaren 3. Tryck på TUNING MODE för att växla till MANUELL sökning. (CH 88 försvinner från displayen) 4. När du trycker på UP eller DOWN knappen (mindre än 0,5sek) så ändras frekvensen enligt bestämda steg. Förinställda kanaler Det finns möjlighet att lagra upp till 30 olika radiostationer. Automatisk lagring av radiokanaler 1. Tryck på TUNER-knappen. 2. Välj AM eller FM genom att trycka på BAND-knappen. 3. Tryck på MEMORY-knappen (i mer än 1,5 sekunder) Det börjar med att frekvensen visas i displayen (87,5 MHz i FM bandet, 530 khz i AM bandet). Frekvensen kommer att automatiskt att söka efter kanaler (i steg om 100 khz för FM sökningen, 10 khz steg för AM sökningen). Vid varje funnen radiokanal så kommer ett kortnummer att visas, vilket kopplas till kanalen. Sökningen pågår till dess att 30 funna kanaler har tagits upp i minnet, eller att den inte hittar fler kanaler. När sökningen är klar slocknar Minnes-lampan och du kommer att få in den sist inställda radiokanalen 4. För att växla mellan de förinställda kanalerna trycker du trycka på TUNING/PRESET-knapparna.

11 Manuell Minnes inställning 1. Tryck på TUNER-knappen. 2. Välj AM eller FM genom att trycka på BAND-knappen. 3. Tryck på TUNING MODE-knappen för att ställa in manuell sökning (CH 88 syns i displayen). 4. Välj den frekvensen du vill ställa in genom att använda UP och DOWN-knapparna. 5. Tryck på MEMORY-knappen kort, MEMORY kommer att blinka i displayen. 6. När MEMORY-indikatorn lyser, tryck på TUNING/PRESET-knapparna för att välja vart du vill lagra kanalen och tryck sedan på MEMORY-knappen igen. Att lyssna på en musikkälla 1. Tryck på CD, PHONO eller VIDEO/AUX-knappen 2. Nu kan du spela din Skivspelare, CD-spelare eller Video. Att lyssna på en kassettdäcket 1. Tryck på TAPE MONITOR-knappen. TAPE MONITOR-indikator (TAPE 2) syns i displayen. 2. Nu kan du använda ditt Kassettdäck.

12 Spela in från en källa Du kan spela in en från en källa (CD, Phono osv.) på en kassett om ditt kassettdäck är inkopplat på TAPE RECingångarna. 1. Se till att TAPE MONITOR-knappen är i läge OFF. Sedan väljer du vilken källa du skall spela in från genom att använda SOURCE-selector. 2. Starta den källa du skall spela av. 3. Starta upp ditt kassettdäck för inspelning. Reset Om din enhet inte fungerar som den skall. 1. Tryck på POWER-knappen så att du sätter enheten i OFF-läge. 2. Vänta i minst 30 sekunder, tryck sedan igång enheten med POWER-knappen.
