Så här installerar och använder du NRS PA250, PA450, PA2250, SWA1000.

Transkript

1 Så här installerar och använder du NRS PA250, PA450, PA2250, SWA1000. Välkommen! Tack för att du köpt en NRS förstärkare. Vi är övertygad om att du kommer att mycket glädje av denna produkt i många år framöver. Bruksanvisningen ger dig tips om hur man gör en professionell installation. Vi ber dig därför läsa genom bruksanvisningen innan du påbörjar installationen. Denna bruksanvisning innehåller några skisser som skall underlätta om du vill göra installationen själv. Om du är osäker på hur man monterar så kan du ta kontakt med din återförsäljare där du köpte förstärkaren. En dålig installation kan dock medföra att slutresultatet blir dåligt och att förstärkaren kan ta skada. Garantier NRS Car Audio lämnar 3 års garanti mot material och fabrikationsfel. Samtliga förstärkare genomgår ett dygns inkörning innan de packas ner. Vid reklamation skall kopia på kvitto eller annat köpebevis bifogas reparationen. Teknisk hjälp Behöver du teknisk hjälp så vänd dig i första hand till den butik som sålt produkten. Kan de inte hjälpa dig så går det bra att kontakta NRS Car Audio på telefon eller skicka ett till: info@nrscaraudio.com file:///d /Temp/Bruksanvisning.htm (1 of 11) :49:36

2 I alla modeller ingår: x RCA ingångar x Variabla lågpass och högpass filter x Bryggkopplingsbara x Elektroniska skyddskretsar mot kortslutning, överhettning, överlastning. x Monterings materiel (Skruvar, kabelskor, reservsäkring) Installationen Innan du påbörjar installationen Läs igenom bruksanvisningen innan du påbörjar monteringen. Se till att du har alla verktyg som behövs samt kablar tillgängligt innan du startar. Placering av förstärkaren Viktigt Luften måste kunna cirkulera fritt runt förstärkaren. När du väljer installationsplats så kom ihåg att förstärkaren avger en hel del värme som måste kunna ventileras bort. Välj en plats där luften kan cirkulera fritt runt förstärkaren. Täck inte förstärkaren med matta eller gömma den under några paneler. Montera inte den upp och ner. Kontrollera så att det inte finns kabelstammar, bromsrör, bränsletank under plåten där du borrar fast förstärkaren. file:///d /Temp/Bruksanvisning.htm (2 of 11) :49:36

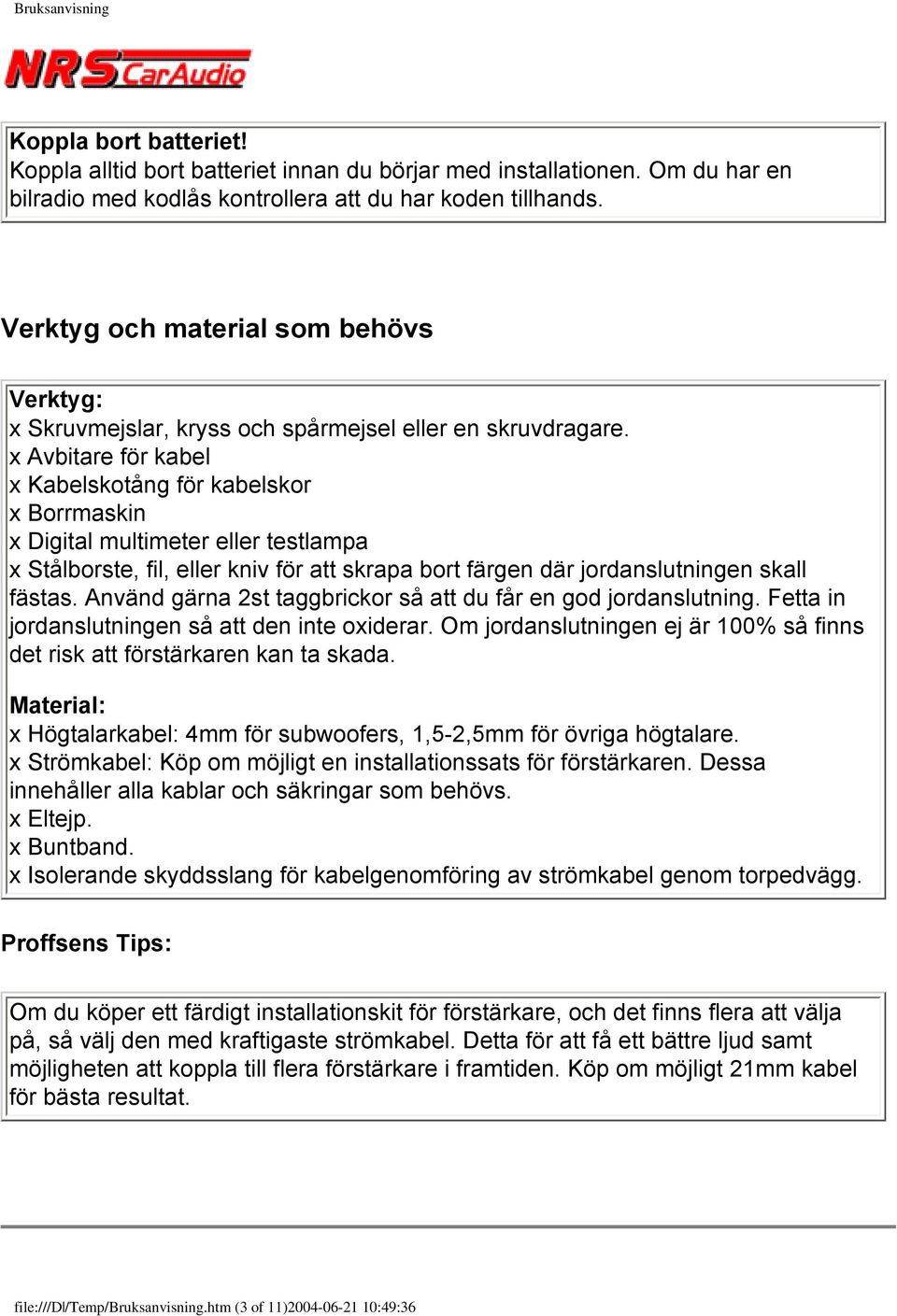

3 Koppla bort batteriet! Koppla alltid bort batteriet innan du börjar med installationen. Om du har en bilradio med kodlås kontrollera att du har koden tillhands. Verktyg och material som behövs Verktyg: x Skruvmejslar, kryss och spårmejsel eller en skruvdragare. x Avbitare för kabel x Kabelskotång för kabelskor x Borrmaskin x Digital multimeter eller testlampa x Stålborste, fil, eller kniv för att skrapa bort färgen där jordanslutningen skall fästas. Använd gärna 2st taggbrickor så att du får en god jordanslutning. Fetta in jordanslutningen så att den inte oxiderar. Om jordanslutningen ej är 100% så finns det risk att förstärkaren kan ta skada. Material: x Högtalarkabel: 4mm för subwoofers, 1,5-2,5mm för övriga högtalare. x Strömkabel: Köp om möjligt en installationssats för förstärkaren. Dessa innehåller alla kablar och säkringar som behövs. x Eltejp. x Buntband. x Isolerande skyddsslang för kabelgenomföring av strömkabel genom torpedvägg. Proffsens Tips: Om du köper ett färdigt installationskit för förstärkare, och det finns flera att välja på, så välj den med kraftigaste strömkabel. Detta för att få ett bättre ljud samt möjligheten att koppla till flera förstärkare i framtiden. Köp om möjligt 21mm kabel för bästa resultat. file:///d /Temp/Bruksanvisning.htm (3 of 11) :49:36

4 Kablage Ingångar / Utgångar Strömanslutning: +12V / (+24V för lastbilar) Koppla in en säkringshållare så nära batteriet som möjligt (Max avstånd 50cm) Använd 10mm eller grövre strömkabel. Använd en grov ringkabelsko till strömkabel eller så kan du byta ut batteripolskorna till speciella batteripolanslutningar som är avsedda bilstereo. Fråga på butiken där du har handlat, dom vet vad du behöver. Koppla strömkabeln från säkringshållaren till förstärkarens plint märkt +BATT (24V). Skydda strömkabeln med en skyddsslang där den passerar genom torpedväggen. En skyddsslang kan behövas även på andra ställen där den riskerar att komma i kläm. Använd buntband och fäst strömkabeln ordentligt i motorutrymmet samt se till att den inte kommer i kontakt med rörliga eller varma delar. Täta genomföringshål med silikon så att vatten ej kan tränga in. Jordanslutning: Försök att hitta en bra jordpunkt i bilens chassi så nära förstärkaren som möjligt. Skrapa bort ev. färg för att få god kontakt. Använd gärna taggbrickor och genomgående bult med mutter om möjligt. Försök att dra jordkabeln så kort som möjligt samt använd lika grov kabel som strömkabeln. Skydda anslutningen med fett eller ny färg för att undvika korrosion. file:///d /Temp/Bruksanvisning.htm (4 of 11) :49:36

5 Remoteanslutning (REM): Koppla en tunnare kabel (ex.1,5mm) mellan bilradions utgång märkt El-antenn eller Amp remote och anslut den till plinten märkt REM på förstärkaren. Du kan även använda dig av en lågnivåkabel som har en tunn mittledare mellan signalledningarna som remote styrning. (I vissa fall så kan det finnas en liten risk att störningar induceras från remote ledningen till signal ledningarna.) Det bästa är dock att dra en separat ledning för remoten. Inkoppling av högtalare: Anslut höger och vänster högtalare till plinten speaker på förstärkaren. Kontrollera polariteten på högtalaren med ett 1,5Volts batteri och se åt vilket håll konen rör sig. Om den rör sig ut så är kabeln som är ansluten till plus på batteriet som är plusen på högtalaren och den ska då anslutas till polskruv + och den andra till polskruv -. Gör samma procedur för den andra sida om du inte är säker på hur den är kopplad. Inkoppling av subwoofers: Anslut bashögtalarens + ledning till polskruv R+ och den andra till polskruv L-. OBS! Minimum impedans får ej understiga 4 ohm av en bas i bryggläge. Lägre impedanser kan skada förstärkaren. I bryggkoppling känner förstärkaren en 4 ohms last som 2 ohm. file:///d /Temp/Bruksanvisning.htm (5 of 11) :49:36

6 Filterinställningar subwoofers: Vid användning av en subwoofer så ställer man omkopplare i LPF-läge och typisk inställning är 50-80Hz och HPF reglaget vrids helt moturs. Vill man inte att basen ska gå så djupt så kan man vrida upp HPF reglaget något eller tills man tycker att det låter bra. Filterinställningar framsystem: Vid anslutning av ex. ett par 4"- 5" eller ett par 6" högtalare kan du behöva filtrera bort djupbasen så att dessa inte bottnar vid hög volym. Ställ omkopplaren i läge HPF och normal inställning är då runt Hz. Ingångsnivåkontroll: För att förstärkarna skall kunna anpassas till olika bilstereoapparater med varierande signalnivåer finns det möjlighet att justera ingångssignalen på förstärkaren 4V-0,2V. Efter att inkopplingen är klar, ställ ingångsnivåkontrollerna i läge 4V (helt moturs). Spela en CD skiva och sätt bas, diskant och balans i mittläge, stäng av loudness så att du får en rak kurva. Vrid nu upp stereons volym tills du börjar höra distorsion, vrid sedan ner volymen lite grann. Justera nu nivån på förstärkaren tills du börjar höra distorsion och vrid sedan tillbaks lite grann. Nu är bilstereon och förstärkaren matchade. file:///d /Temp/Bruksanvisning.htm (6 of 11) :49:36

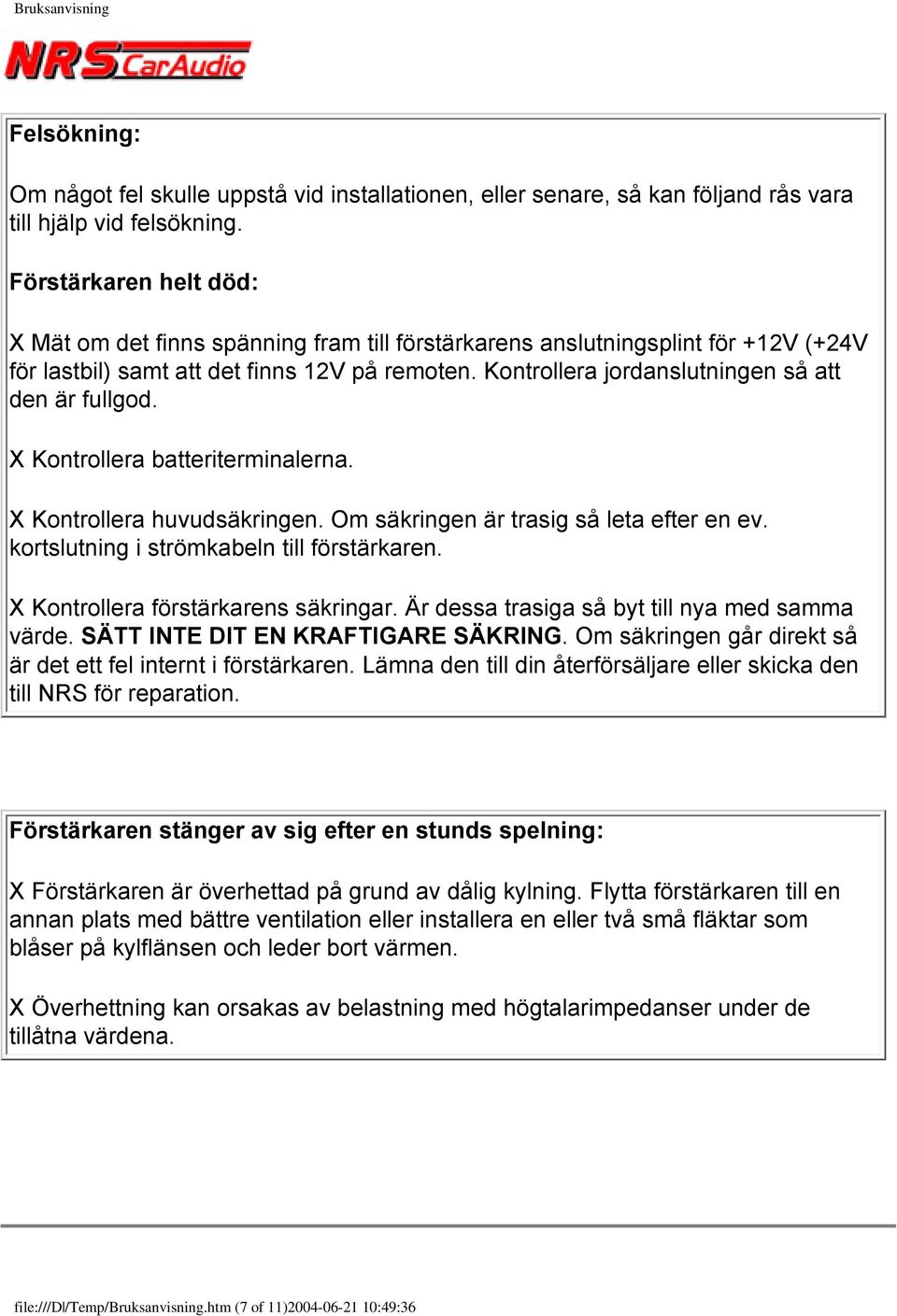

7 Felsökning: Om något fel skulle uppstå vid installationen, eller senare, så kan följand rås vara till hjälp vid felsökning. Förstärkaren helt död: X Mät om det finns spänning fram till förstärkarens anslutningsplint för +12V (+24V för lastbil) samt att det finns 12V på remoten. Kontrollera jordanslutningen så att den är fullgod. X Kontrollera batteriterminalerna. X Kontrollera huvudsäkringen. Om säkringen är trasig så leta efter en ev. kortslutning i strömkabeln till förstärkaren. X Kontrollera förstärkarens säkringar. Är dessa trasiga så byt till nya med samma värde. SÄTT INTE DIT EN KRAFTIGARE SÄKRING. Om säkringen går direkt så är det ett fel internt i förstärkaren. Lämna den till din återförsäljare eller skicka den till NRS för reparation. Förstärkaren stänger av sig efter en stunds spelning: X Förstärkaren är överhettad på grund av dålig kylning. Flytta förstärkaren till en annan plats med bättre ventilation eller installera en eller två små fläktar som blåser på kylflänsen och leder bort värmen. X Överhettning kan orsakas av belastning med högtalarimpedanser under de tillåtna värdena. file:///d /Temp/Bruksanvisning.htm (7 of 11) :49:36

8 Ljud saknas på någon kanal: X Kontrollera inställning på bilradion. X Kontrollera anslutningar mellan förstärkare och högtalare. X Kontrollera lågnivåkabeln. X Skifta lågnivåkontakterna. Om felet byter sida så är felet i signalkabeln eller i bilradion. Störningsproblem vinande ljud som varierar med varvtal: X Dra bilstereons +kabel direkt till batteriet. X Koppla om bilstereons jord till en annan punkt med ren metallyta. X Kontrollera alla strömanslutningar så att det inte kan bli spänningsfall. X Kontrollera jordning mellan batteri och kaross samt mellan motor och kaross. X Kontrollera vätskenivån i batteri. X Kontrollera generatorkolen. X Dra ut antennen från radion. Försvinner störningen så är jorden i antennfoten dålig. X Installera en Power Cap kondensator nära förstärkaren. X Prova dra en lös lågnivåkabel mellan sätena. Blir det nu tyst så måste lågnivån dras om. X Prova att dra ut RCA kontakterna och tryck in ena kontakten utan att jorden tar i hylsan. Blir det tyst så byt till quasi-balanserade kablar. (I dessa är skärmen bara ansluten i ena änden som ska sitta på bilradions RCA anslutning). file:///d /Temp/Bruksanvisning.htm (8 of 11) :49:36

9 Specifikationer: NRS PA 250 Uteffekt, RMS 4 Ohm: 2X50 Watt Uteffekt, RMS 2 Ohm: 2X100 Watt Bryggkopplad, RMS 4 Ohm: 1X200 watt Frekvensområde: 20Hz - 20Khz Lågpass filter: 20Hz - 250Hz 12db/octav Högpass filter: 20Hz - 500Hz 12db/octav Ingångskänslighet: 0,2Volt - 4 Volt Ingångsimpedans: Ca: 15K Drivspänning: (*24V Version) 12Volt - 15Volt (*24V - 28V) Strömförbrukning: 30 Ampere (Max) (*15Max) Tomgångsström: Ca:1Ampere Vikt (netto) 3 Kg Dimensioner B, H, D: 236 x 65 x 295 mm NRS PA 450 Uteffekt, RMS 4 Ohm: 4X50 Watt Uteffekt, RMS 2 Ohm: 4X100 Watt Bryggkopplad, RMS 4 Ohm: 2X200 Watt Frekvensområde: 10Hz - 30Khz Lågpass filter: 20Hz - 250Hz 12db/octav Högpass filter: 20Hz - 500Hz 12db/octav Ingångskänslighet: 0,2Volt - 4Volt Ingångsimpedans: Ca:15K Drivspänning: (*24V Version) 11,5Volt - 15Volt (*24V - 28V) Strömförbrukning: 40 Ampere (max) (*20 Amp) Tomgångsström: Ca:1,5Ampere Vikt (netto) 4,5 Kg Dimensioner B, H, D: 236 x 65 x 475 mm file:///d /Temp/Bruksanvisning.htm (9 of 11) :49:36

10 Specifikationer: NRS PA 2250 Dual Mono Uteffekt, RMS 4 Ohm: 2x200 Watt Uteffekt, RMS 2 Ohm: 2x324 Watt Bryggkopplad, RMS 4 Ohm: 1x700 Watt Bryggkopplad, RMS 2 Ohm: 1x912 Watt Frekvensområde: 20Hz - 20Khz Lågpass filter: 20Hz - 250Hz 12db/octav Högpass filter: 20Hz - 500Hz 12db/octav Ingångskänslighet: 0,2Volt - 4Volt Ingångsimpedans: Ca:15K Drivspänning: (*24V Version) 11,5Volt - 15Volt (*24V - 28V) Tomgångsström: Ca:2Ampere Strömförbrukning: 120Ampere (max) (*60 Amp) Vikt: 6 Kg Dimensioner B, H, D: 236 x 65 x 520 mm NRS SWA 1000 The Mono Amp Uteffekt, RMS 4 Ohm: 1X1000 Watt Uteffekt, RMS 2 Ohm: 1X1500 Watt Bryggkopplad, RMS 4 Ohm: -- Frekvensområde: 10Hz - 700Hz Lågpass filter: 20Hz - 200Hz 12db/octav Högpass filter: 20Hz - 500Hz 12db/octav Ingångskänslighet: 0,2Volt - 4Volt Ingångsimpedans: Ca:15K Drivspänning: (*24V Version) 11,5Volt - 15Volt (24V - 28V) Strömförbrukning: 140 Ampere (max) (*70 Amp) Tomgångsström: Ca:2Ampere Vikt (netto) 5 Kg Dimensioner B, H, D: 236 x 65 x 475 mm file:///d /Temp/Bruksanvisning.htm (10 of 11) :49:36

11 Vi gör kontinuerlig uppdatering och produkt utveckling av våra förstärkare. Vi förbehåller oss därför rätten till ändringar i specifikationer och utförande utan föregående avisering. NRS Car Audio Adress: Stationsgatan 62 Postnr: Luleå Tel: Fax: E-post: info@nrscaraudio.com Hemsida: file:///d /Temp/Bruksanvisning.htm (11 of 11) :49:36
