Stopper-/tvärbalk impregnerat trä 50x100 mm 2 st 2490 mm (alltid samma mått)

Transkript

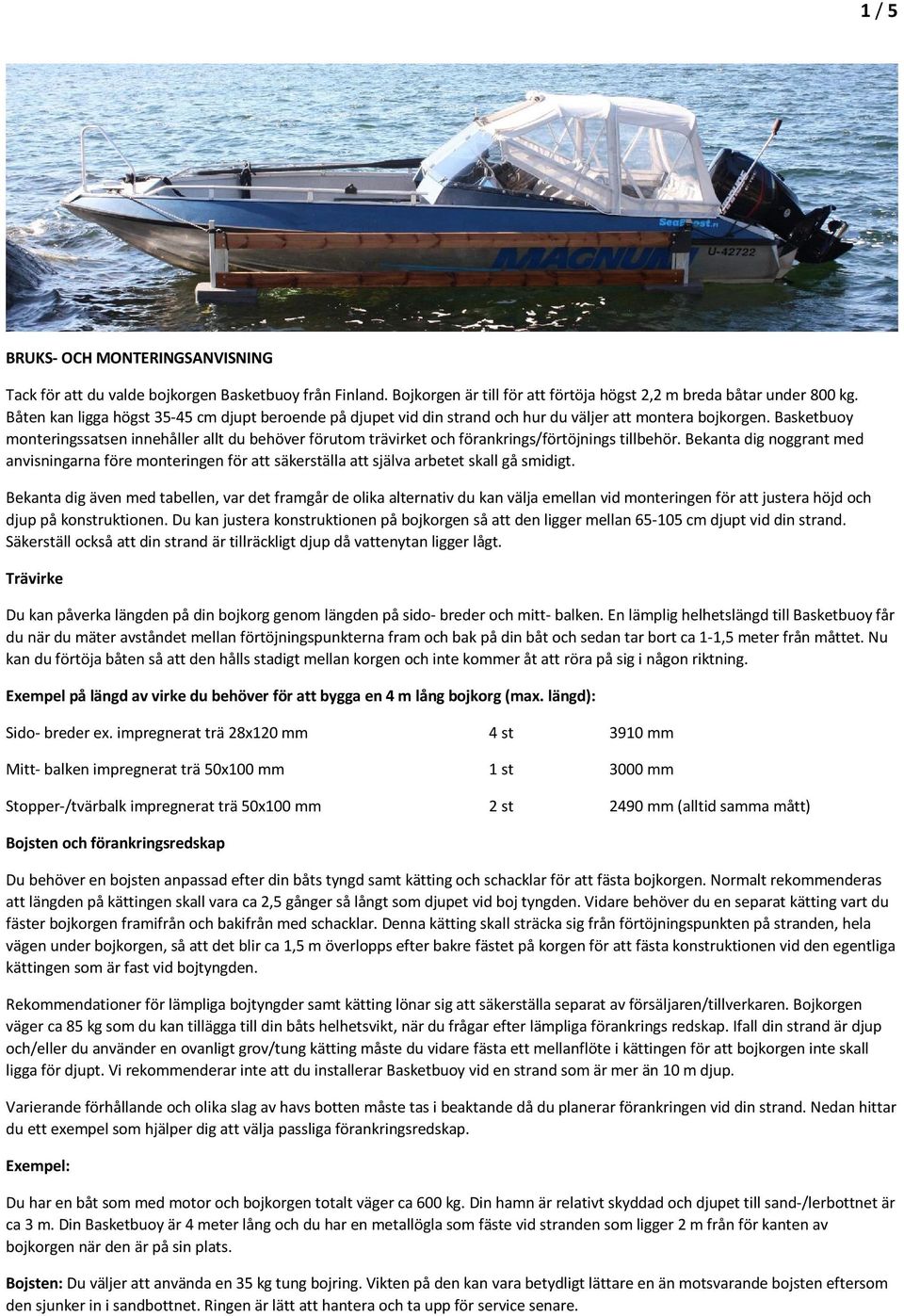

1 1 / 5 BRUKS- OCH MONTERINGSANVISNING Tack för att du valde bojkorgen Basketbuoy från Finland. Bojkorgen är till för att förtöja högst 2,2 m breda båtar under 800 kg. Båten kan ligga högst - cm djupt beroende på djupet vid din strand och hur du väljer att montera bojkorgen. Basketbuoy monteringssatsen innehåller allt du behöver förutom trävirket och förankrings/förtöjnings tillbehör. Bekanta dig noggrant med anvisningarna före monteringen för att säkerställa att själva arbetet skall gå smidigt. Bekanta dig även med tabellen, var det framgår de olika alternativ du kan välja emellan vid monteringen för att justera höjd och djup på konstruktionen. Du kan justera konstruktionen på bojkorgen så att den ligger mellan -105 cm djupt vid din strand. Säkerställ också att din strand är tillräckligt djup då vattenytan ligger lågt. Trävirke Du kan påverka längden på din bojkorg genom längden på sido- breder och mitt- balken. En lämplig helhetslängd till Basketbuoy får du när du mäter avståndet mellan förtöjningspunkterna fram och bak på din båt och sedan tar bort ca 1-1,5 meter från måttet. Nu kan du förtöja båten så att den hålls stadigt mellan korgen och inte kommer åt att röra på sig i någon riktning. Exempel på längd av virke du behöver för att bygga en 4 m lång bojkorg (max. längd): Sido- breder ex. impregnerat trä 28x1 mm 4 st 3910 mm Mitt- balken impregnerat trä 50x100 mm 1 st 00 mm Stopper-/tvärbalk impregnerat trä 50x100 mm 2 st 2490 mm (alltid samma mått) Bojsten och förankringsredskap Du behöver en bojsten anpassad efter din båts tyngd samt kätting och schacklar för att fästa bojkorgen. Normalt rekommenderas att längden på kättingen skall vara ca 2,5 gånger så långt som djupet vid boj tyngden. Vidare behöver du en separat kätting vart du fäster bojkorgen framifrån och bakifrån med schacklar. Denna kätting skall sträcka sig från förtöjningspunkten på stranden, hela vägen under bojkorgen, så att det blir ca 1,5 m överlopps efter bakre fästet på korgen för att fästa konstruktionen vid den egentliga kättingen som är fast vid bojtyngden. Rekommendationer för lämpliga bojtyngder samt kätting lönar sig att säkerställa separat av försäljaren/tillverkaren. Bojkorgen väger ca 85 kg som du kan tillägga till din båts helhetsvikt, när du frågar efter lämpliga förankrings redskap. Ifall din strand är djup och/eller du använder en ovanligt grov/tung kätting måste du vidare fästa ett mellanflöte i kättingen för att bojkorgen inte skall ligga för djupt. Vi rekommenderar inte att du installerar Basketbuoy vid en strand som är mer än 10 m djup. Varierande förhållande och olika slag av havs botten måste tas i beaktande då du planerar förankringen vid din strand. Nedan hittar du ett exempel som hjälper dig att välja passliga förankringsredskap. Exempel: Du har en båt som med motor och bojkorgen totalt väger ca 600 kg. Din hamn är relativt skyddad och djupet till sand-/lerbottnet är ca 3 m. Din Basketbuoy är 4 meter lång och du har en metallögla som fäste vid stranden som ligger 2 m från för kanten av bojkorgen när den är på sin plats. Bojsten: Du väljer att använda en kg tung bojring. Vikten på den kan vara betydligt lättare en än motsvarande bojsten eftersom den sjunker in i sandbottnet. Ringen är lätt att hantera och ta upp för service senare.

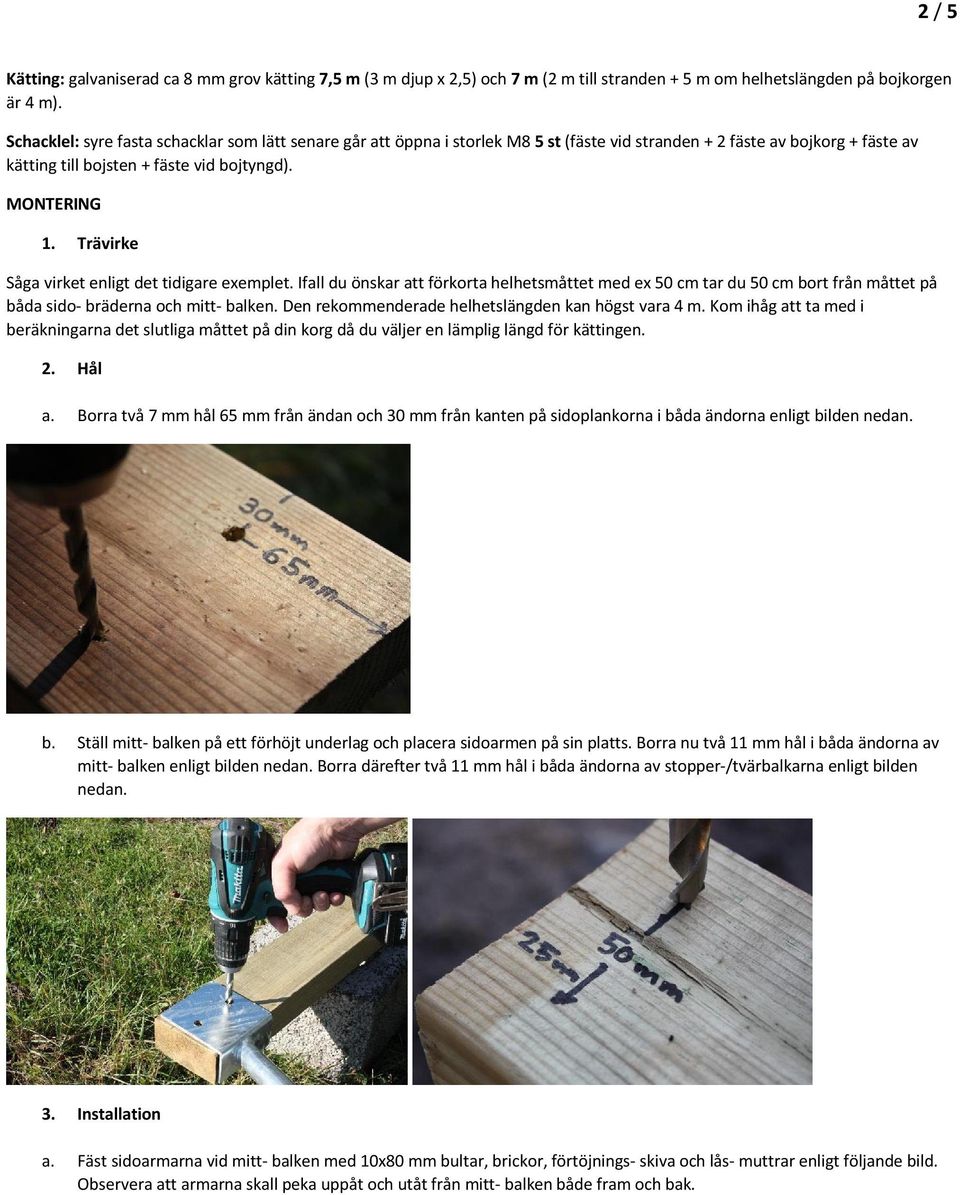

2 2 / 5 Kätting: galvaniserad ca 8 mm grov kätting 7,5 m (3 m djup x 2,5) och 7 m (2 m till stranden + 5 m om helhetslängden på bojkorgen är 4 m). Schacklel: syre fasta schacklar som lätt senare går att öppna i storlek M8 5 st (fäste vid stranden + 2 fäste av bojkorg + fäste av kätting till bojsten + fäste vid bojtyngd). MONTERING 1. Trävirke Såga virket enligt det tidigare exemplet. Ifall du önskar att förkorta helhetsmåttet med ex 50 cm tar du 50 cm bort från måttet på båda sido- bräderna och mitt- balken. Den rekommenderade helhetslängden kan högst vara 4 m. Kom ihåg att ta med i beräkningarna det slutliga måttet på din korg då du väljer en lämplig längd för kättingen. 2. Hål a. Borra två 7 mm hål mm från ändan och mm från kanten på sidoplankorna i båda ändorna enligt bilden nedan. b. Ställ mitt- balken på ett förhöjt underlag och placera sidoarmen på sin platts. Borra nu två 11 mm hål i båda ändorna av mitt- balken enligt bilden nedan. Borra därefter två 11 mm hål i båda ändorna av stopper-/tvärbalkarna enligt bilden nedan. 3. Installation a. Fäst sidoarmarna vid mitt- balken med 10x80 mm bultar, brickor, förtöjnings- skiva och lås- muttrar enligt följande bild. Observera att armarna skall peka uppåt och utåt från mitt- balken både fram och bak.

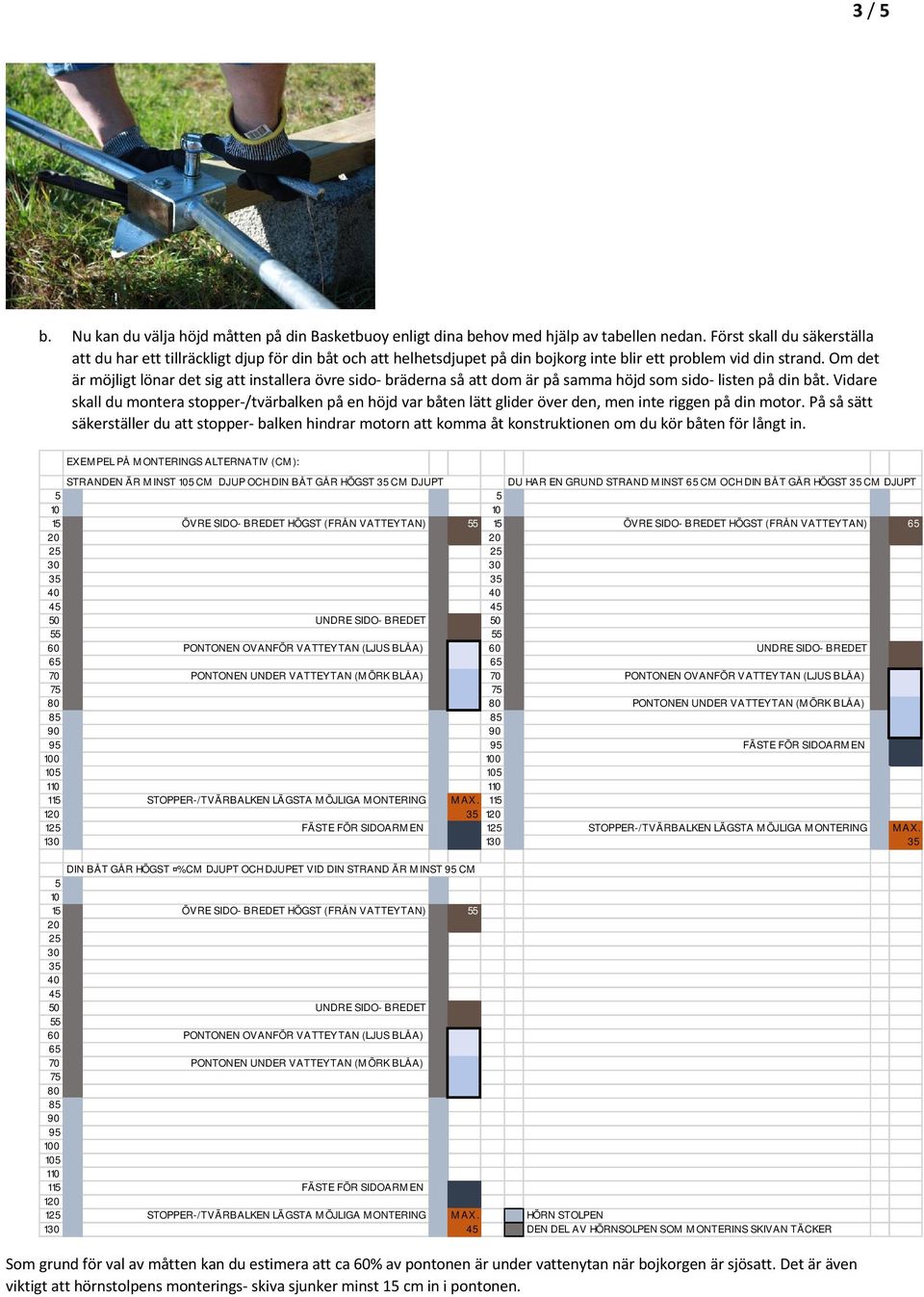

3 3 / 5 b. Nu kan du välja höjd måtten på din Basketbuoy enligt dina behov med hjälp av tabellen nedan. Först skall du säkerställa att du har ett tillräckligt djup för din båt och att helhetsdjupet på din bojkorg inte blir ett problem vid din strand. Om det är möjligt lönar det sig att installera övre sido- bräderna så att dom är på samma höjd som sido- listen på din båt. Vidare skall du montera stopper-/tvärbalken på en höjd var båten lätt glider över den, men inte riggen på din motor. På så sätt säkerställer du att stopper- balken hindrar motorn att komma åt konstruktionen om du kör båten för långt in. EXEM PEL PÅ M ONTERINGS ALTERNATIV (CM ): STRANDEN ÄR M INST 105 CM DJUP OCH DIN BÅT GÅR HÖGST CM DJUPT DU HAR EN GRUND STRAND M INST CM OCH DIN BÅT GÅR HÖGST CM DJUPT ÖVRE SIDO- BREDET HÖGST (FRÅN VATTEYTAN) 15 ÖVRE SIDO- BREDET HÖGST (FRÅN VATTEYTAN) 50 UNDRE SIDO- BREDET PONTONEN OVANFÖR VATTEYTAN (LJUS BLÅA) 60 UNDRE SIDO- BREDET 70 PONTONEN UNDER VATTEYTAN (M ÖRK BLÅA) 70 PONTONEN OVANFÖR VATTEYTAN (LJUS BLÅA) PONTONEN UNDER VATTEYTAN (M ÖRK BLÅA) FÄSTE FÖR SIDOARM EN STOPPER-/TVÄRBALKEN LÄGSTA M ÖJLIGA MONTERING M AX FÄSTE FÖR SIDOARMEN 1 STOPPER-/TVÄRBALKEN LÄGSTA MÖJLIGA MONTERING MAX. 1 1 DIN BÅT GÅR HÖGST %CM DJUPT OCH DJUPET VID DIN STRAND ÄR M INST 95 CM ÖVRE SIDO- BREDET HÖGST (FRÅN VATTEYTAN) 50 UNDRE SIDO- BREDET 60 PONTONEN OVANFÖR VATTEYTAN (LJUS BLÅA) 70 PONTONEN UNDER VATTEYTAN (M ÖRK BLÅA) FÄSTE FÖR SIDOARM EN 1 1 STOPPER-/TVÄRBALKEN LÄGSTA M ÖJLIGA MONTERING M AX. HÖRN STOLPEN 1 DEN DEL AV HÖRNSOLPEN SOM MONTERINS SKIVAN TÄCKER Som grund för val av måtten kan du estimera att ca 60% av pontonen är under vattenytan när bojkorgen är sjösatt. Det är även viktigt att hörnstolpens monterings- skiva sjunker minst 15 cm in i pontonen.

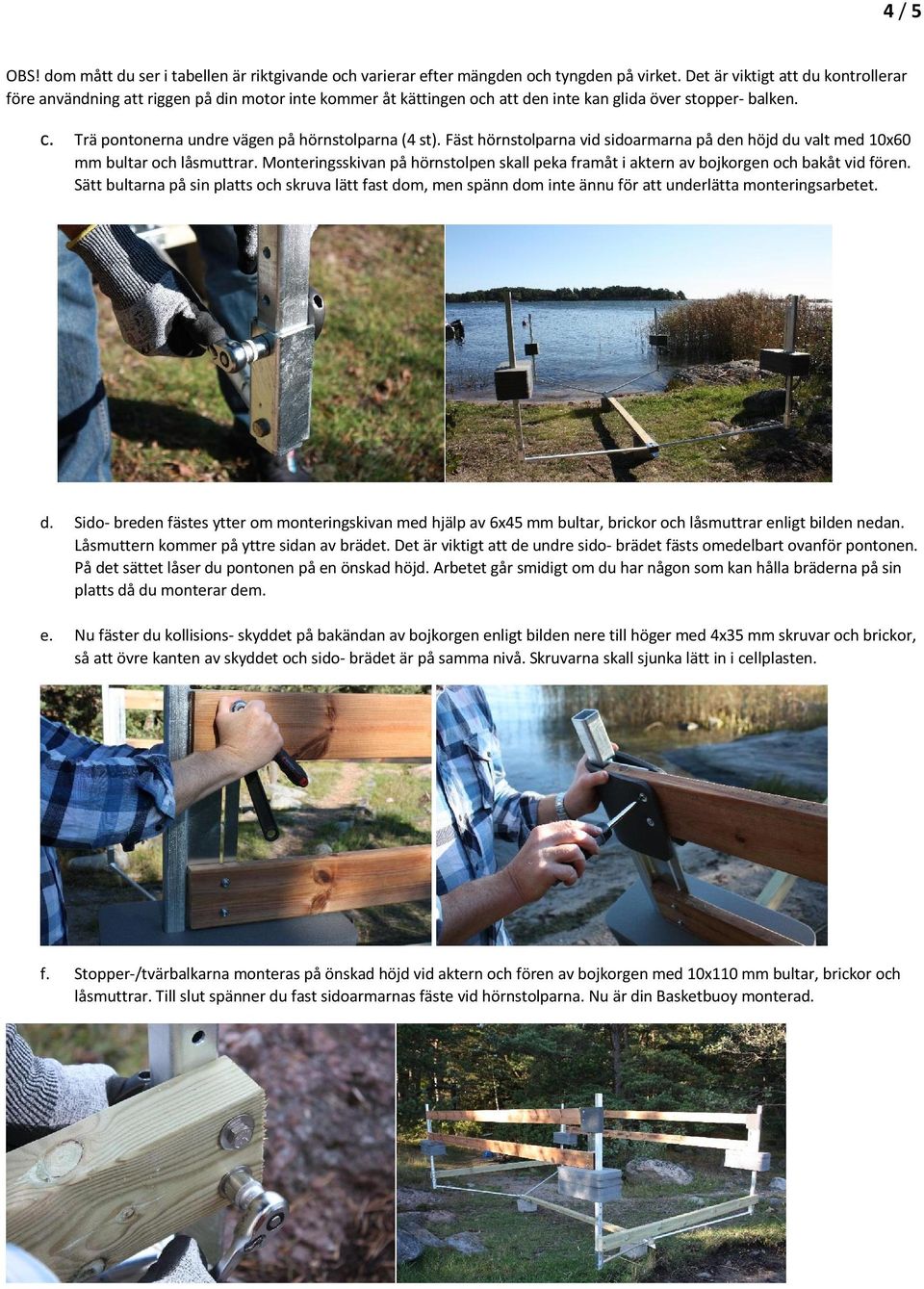

4 4 / 5 OBS! dom mått du ser i tabellen är riktgivande och varierar efter mängden och tyngden på virket. Det är viktigt att du kontrollerar före användning att riggen på din motor inte kommer åt kättingen och att den inte kan glida över stopper- balken. c. Trä pontonerna undre vägen på hörnstolparna (4 st). Fäst hörnstolparna vid sidoarmarna på den höjd du valt med 10x60 mm bultar och låsmuttrar. Monteringsskivan på hörnstolpen skall peka framåt i aktern av bojkorgen och bakåt vid fören. Sätt bultarna på sin platts och skruva lätt fast dom, men spänn dom inte ännu för att underlätta monteringsarbetet. d. Sido- breden fästes ytter om monteringskivan med hjälp av 6x mm bultar, brickor och låsmuttrar enligt bilden nedan. Låsmuttern kommer på yttre sidan av brädet. Det är viktigt att de undre sido- brädet fästs omedelbart ovanför pontonen. På det sättet låser du pontonen på en önskad höjd. Arbetet går smidigt om du har någon som kan hålla bräderna på sin platts då du monterar dem. e. Nu fäster du kollisions- skyddet på bakändan av bojkorgen enligt bilden nere till höger med 4x mm skruvar och brickor, så att övre kanten av skyddet och sido- brädet är på samma nivå. Skruvarna skall sjunka lätt in i cellplasten. f. Stopper-/tvärbalkarna monteras på önskad höjd vid aktern och fören av bojkorgen med 10x110 mm bultar, brickor och låsmuttrar. Till slut spänner du fast sidoarmarnas fäste vid hörnstolparna. Nu är din Basketbuoy monterad.

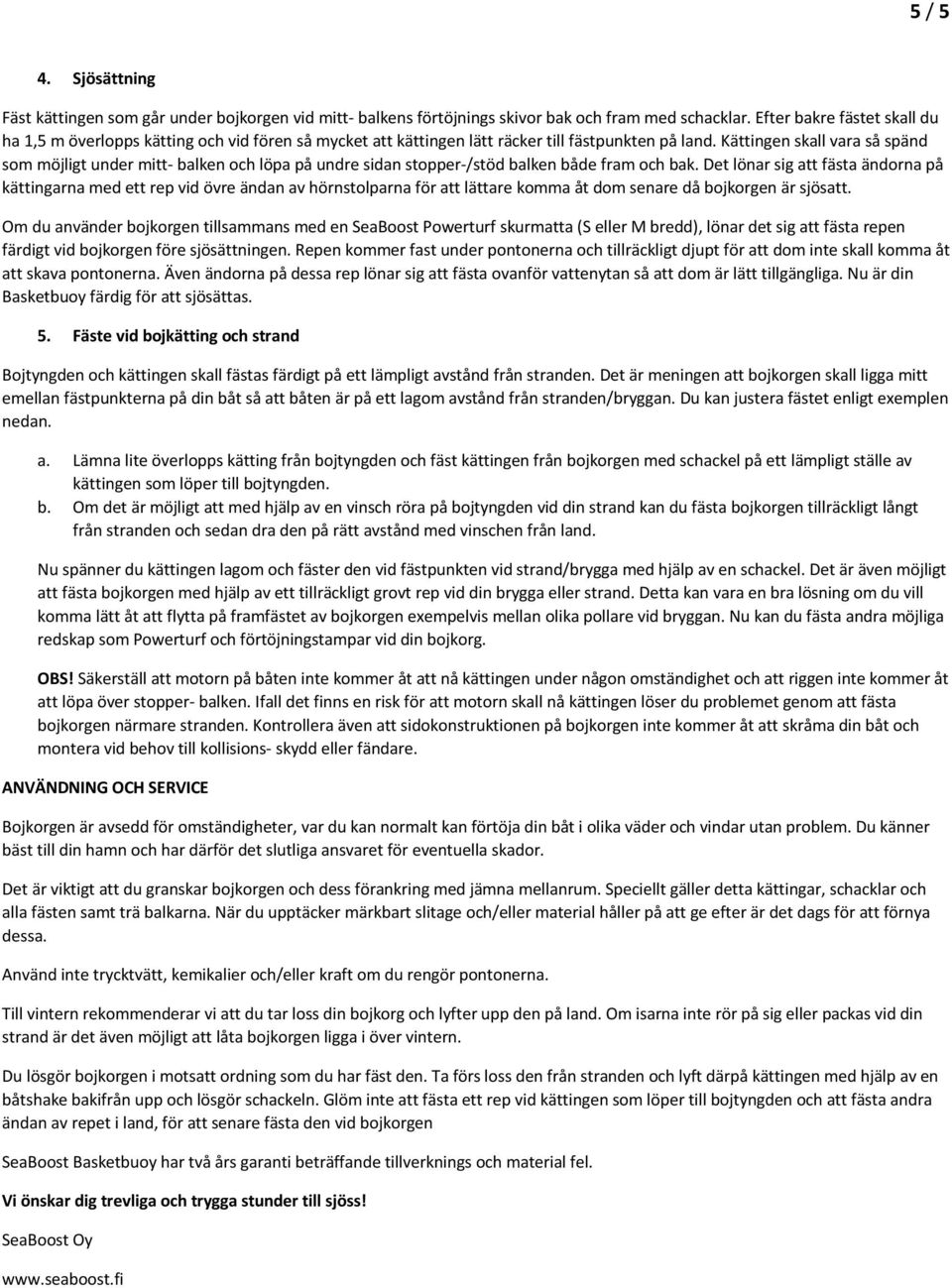

5 5 / 5 4. Sjösättning Fäst kättingen som går under bojkorgen vid mitt- balkens förtöjnings skivor bak och fram med schacklar. Efter bakre fästet skall du ha 1,5 m överlopps kätting och vid fören så mycket att kättingen lätt räcker till fästpunkten på land. Kättingen skall vara så spänd som möjligt under mitt- balken och löpa på undre sidan stopper-/stöd balken både fram och bak. Det lönar sig att fästa ändorna på kättingarna med ett rep vid övre ändan av hörnstolparna för att lättare komma åt dom senare då bojkorgen är sjösatt. Om du använder bojkorgen tillsammans med en SeaBoost Powerturf skurmatta (S eller M bredd), lönar det sig att fästa repen färdigt vid bojkorgen före sjösättningen. Repen kommer fast under pontonerna och tillräckligt djupt för att dom inte skall komma åt att skava pontonerna. Även ändorna på dessa rep lönar sig att fästa ovanför vattenytan så att dom är lätt tillgängliga. Nu är din Basketbuoy färdig för att sjösättas. 5. Fäste vid bojkätting och strand Bojtyngden och kättingen skall fästas färdigt på ett lämpligt avstånd från stranden. Det är meningen att bojkorgen skall ligga mitt emellan fästpunkterna på din båt så att båten är på ett lagom avstånd från stranden/bryggan. Du kan justera fästet enligt exemplen nedan. a. Lämna lite överlopps kätting från bojtyngden och fäst kättingen från bojkorgen med schackel på ett lämpligt ställe av kättingen som löper till bojtyngden. b. Om det är möjligt att med hjälp av en vinsch röra på bojtyngden vid din strand kan du fästa bojkorgen tillräckligt långt från stranden och sedan dra den på rätt avstånd med vinschen från land. Nu spänner du kättingen lagom och fäster den vid fästpunkten vid strand/brygga med hjälp av en schackel. Det är även möjligt att fästa bojkorgen med hjälp av ett tillräckligt grovt rep vid din brygga eller strand. Detta kan vara en bra lösning om du vill komma lätt åt att flytta på framfästet av bojkorgen exempelvis mellan olika pollare vid bryggan. Nu kan du fästa andra möjliga redskap som Powerturf och förtöjningstampar vid din bojkorg. OBS! Säkerställ att motorn på båten inte kommer åt att nå kättingen under någon omständighet och att riggen inte kommer åt att löpa över stopper- balken. Ifall det finns en risk för att motorn skall nå kättingen löser du problemet genom att fästa bojkorgen närmare stranden. Kontrollera även att sidokonstruktionen på bojkorgen inte kommer åt att skråma din båt och montera vid behov till kollisions- skydd eller fändare. ANVÄNDNING OCH SERVICE Bojkorgen är avsedd för omständigheter, var du kan normalt kan förtöja din båt i olika väder och vindar utan problem. Du känner bäst till din hamn och har därför det slutliga ansvaret för eventuella skador. Det är viktigt att du granskar bojkorgen och dess förankring med jämna mellanrum. Speciellt gäller detta kättingar, schacklar och alla fästen samt trä balkarna. När du upptäcker märkbart slitage och/eller material håller på att ge efter är det dags för att förnya dessa. Använd inte trycktvätt, kemikalier och/eller kraft om du rengör pontonerna. Till vintern rekommenderar vi att du tar loss din bojkorg och lyfter upp den på land. Om isarna inte rör på sig eller packas vid din strand är det även möjligt att låta bojkorgen ligga i över vintern. Du lösgör bojkorgen i motsatt ordning som du har fäst den. Ta förs loss den från stranden och lyft därpå kättingen med hjälp av en båtshake bakifrån upp och lösgör schackeln. Glöm inte att fästa ett rep vid kättingen som löper till bojtyngden och att fästa andra ändan av repet i land, för att senare fästa den vid bojkorgen SeaBoost Basketbuoy har två års garanti beträffande tillverknings och material fel. Vi önskar dig trevliga och trygga stunder till sjöss! SeaBoost Oy
