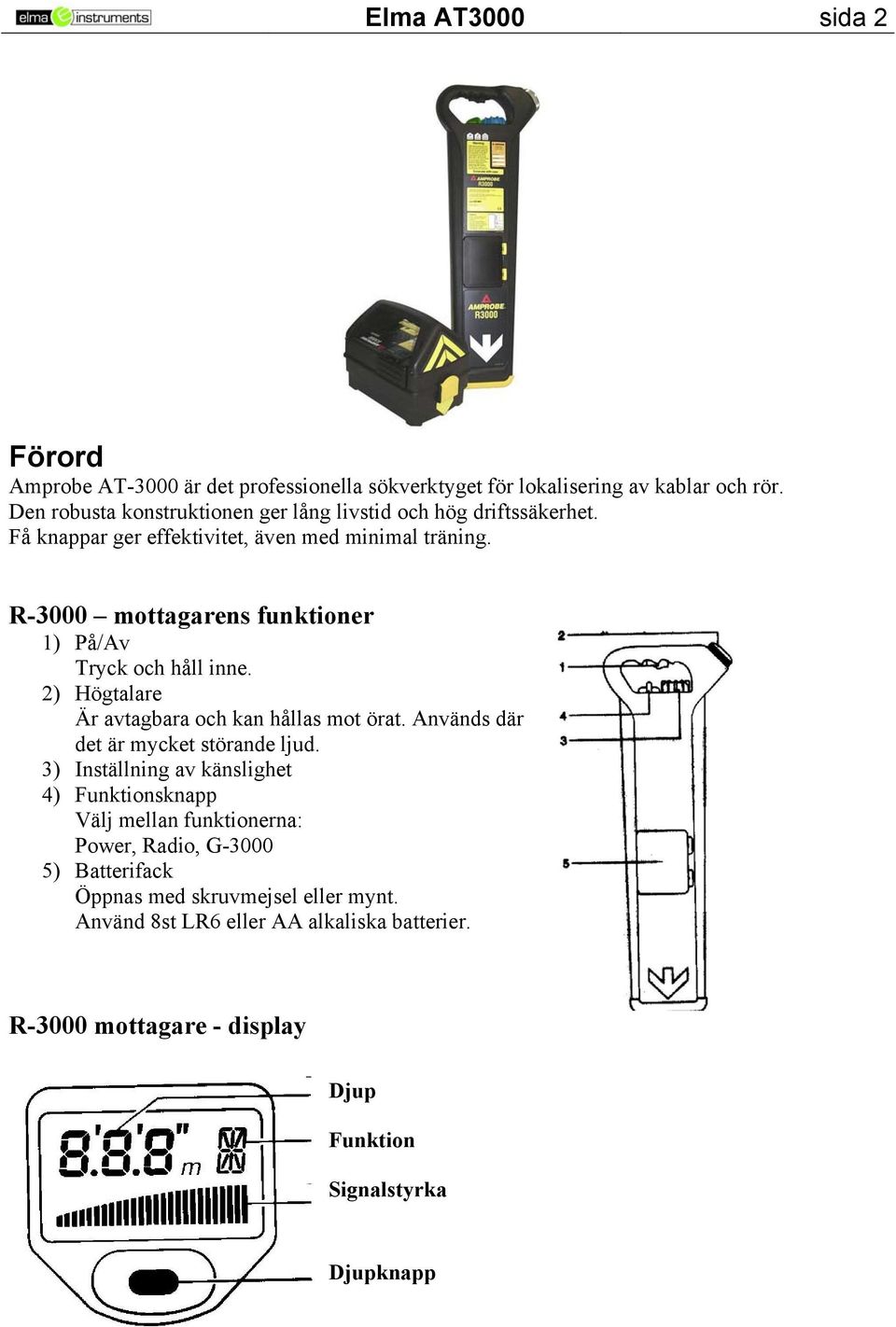

2 Elma AT3000 sida 2 Förord Amprobe AT-3000 är det professionella sökverktyget för lokalisering av kablar och rör. Den robusta konstruktionen ger lång livstid och hög driftssäkerhet. Få knappar ger effektivitet, även med minimal träning. R-3000 mottagarens funktioner 1) På/Av Tryck och håll inne. 2) Högtalare Är avtagbara och kan hållas mot örat. Används där det är mycket störande ljud. 3) Inställning av känslighet 4) Funktionsknapp Välj mellan funktionerna: Power, Radio, G ) Batterifack Öppnas med skruvmejsel eller mynt. Använd 8st LR6 eller AA alkaliska batterier. R-3000 mottagare - display Djup Funktion Signalstyrka Djupknapp

3 Elma AT3000 sida 3 G-3000 sändarens funktioner 1. På/Av Tryck och håll nere för att reducera ljudnivån. 2. Kontakt till direktanslutning 3. Högtalare 4. Batterifack Öppnas med skruvmejsel eller mynt. Använd 4st LR20 eller D alkaliska batterier. 5. Förvaringsutrymme Innehåller kablarna för Direktanslutning, jord och 230V.

4 Elma AT3000 sida 4 Användning av funktionerna Power och Radio Kontrollera din R-300 med jämna mellanrum. Testa på en kabel som du vet var den finns och som ger en stark signal. Power För sökning av strömförande kablar, 50Hz. Välj Power med funktionsknappen. Tryck och håll nere Av/På knappen. Om batterierna fungerar väl bekräftas det med en kort ljudsignal, om inte byt alla batterier. Vrid knappen som ställer in känsligheten medsols för att få maximal känslighet. Om det finns störningar, så sänk känsligheten lite. Undersök området som ska kontrolleras enligt mönster till höger. Håll mottagare lodrätt vid din sida. Undersök även en bit utanför området som avsöks. En nedgrävd kabel eller ett rör indikeras av en signal från högtalaren. Håll R-3000 bladet lodrätt och rör mottagaren långsamt fram och tillbaka över ledaren, i bladets riktning. Sänk samtidigt känsligheten för att få en snävare signal. Störst utslag får man precis ovanför kabeln/röret. När mottagaren är precis ovanför kabeln/röret, och känsligheten är inställd på smalt avsökningsområde, rotera mottagaren kring sin egen axel tills minimumsignalen har hittats. Bladet är nu parallellt med kabeln/röret. Vrid nu mottagare kring sin egen axel tills maximal signal har hittats. Nu är bladet vinkelrätt mot kabeln/röret. Radio För lokalisering av radiosignaler som kommer från en avlägsen radiosändare. Dessa signaler går genom jorden och fångas upp av kablar och rör och kan lokaliseras via dessa. Tänk på att dessa signaler inte alltid är närvarande. När området är genomsökt med Power, gör samma sökning med Radio. Varning R-3000 upptäcker de flesta nedgrävda kablar och rör, men det finns vissa som inte sänder ut någon signal som R-3000 inte kan lokalisera. Det finns även elkablar i drift som R-3000 inte kan lokalisera i Power-läget. R-3000 visar inte om signalen kommer från en kabel eller från flera som ligger mycket tätt. R-3000 kan inte mäta djup med Power- och Radioläget

5 Elma AT3000 sida 5 Lokalisering med R-3000 och G-3000 G-3000 används för att överföra en sändarsignal till en nedgrävd kabel/rör. Denna signal kan så lokaliseras med en R-3000 när den är inställd på funktionen G Direkt förbindelse Direkt förbindelse är det mest effektiva sättet att överföra en signal på. Lämpliga anslutningspunkter kan vara t. ex. en ventil, mätare, vattenkran eller annan accesspunkt. VARNING Direktkoppling till kabelhöljet ska endast utföras av kvalificerad personal. Koppla in den rödsvarta kabeln till direktanslutning på G Anslut den röda kabeln till kabeln som ska lokaliseras. Vid behov, avlägsna rost eller annat som kan hindra en god anslutning. Anslut den svarta till jord någon meter bort och helst vinkelrät mot mätledningen. Slå igång G Om förbindelsen är bra sänks högtalarsignalen. Om tonen inte sänks så är jordkontakten antagligen inte bra nog. Om det inte är någon ton alls eller om den piper långsamt så ska batterierna bytas. Ställ in R-300 på G-3000-funktionen och påbörja lokalisering av kabel/rör i närheten av anslutningen. Använd samma sökmetod som vid Radio- och Power-sökning.

6 Elma AT3000 sida 6 Induktion Induktion är ett snabbt och smidigt sätt att skapa en sändarsignal på en kabel/rör när man inte kan komma åt att göra en direktanslutning eller använda signaltången. Placera G-3000 över den position där kabeln/röret antas finnas enligt bilden. Starta sökningen med R-3000 minst fem steg från G Kom ihåg att R-3000 ska vara inställd på funktionen G Om man är för nära sändaren fångar mottagaren upp fler signaler direkt från G-3000 än den från kabeln/röret. Ska man mäta djup med R-3000 ska avståndet mellan R-3000 och G-3000 vara minst trettio steg. Aktiv sökning med Induktion Om G-3000 läggs ned på sidan (Se bild) överförs G-3000-signalen till ett stort område. Alternativt kan 2 personer söka av ett område efter nedgrävda kablar/rör. (Se bild). Djupmätningen av kablar/rör med R-3000 Djupmätning är endast möjligt när R-3000 är inställd på funktionen G Lokaliserar kablar/rör enligt tidigare beskrivning. Positionen där djupmätningen ska göras ska alltid vara minst trettio steg från G-3000, speciellt om signalmetoden är induktion. Håll R-3000 bladet lodrätt mot mätledningen. Tryck en gång på knappen för djupmätning. Displayen visar då en klocka som snurrar ett varv och sedan resultatet av mätningen. Toleransen är ±5% av visat djup.

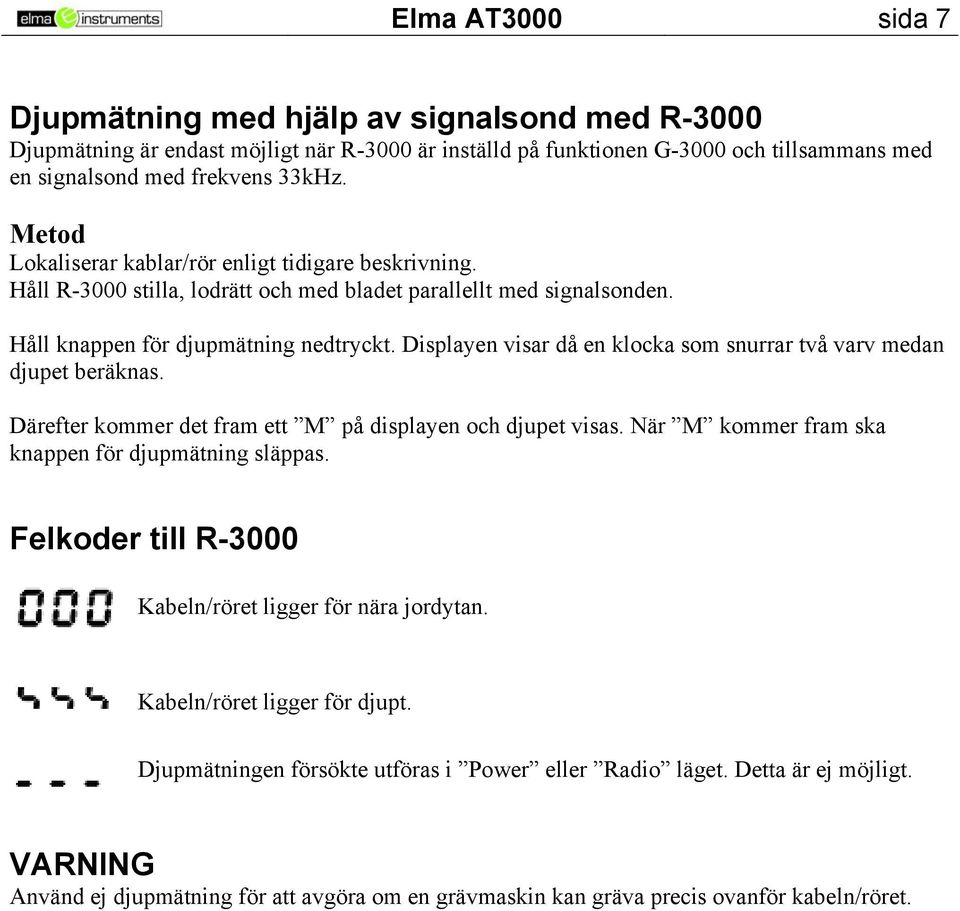

7 Elma AT3000 sida 7 Djupmätning med hjälp av signalsond med R-3000 Djupmätning är endast möjligt när R-3000 är inställd på funktionen G-3000 och tillsammans med en signalsond med frekvens 33kHz. Lokaliserar kablar/rör enligt tidigare beskrivning. Håll R-3000 stilla, lodrätt och med bladet parallellt med signalsonden. Håll knappen för djupmätning nedtryckt. Displayen visar då en klocka som snurrar två varv medan djupet beräknas. Därefter kommer det fram ett M på displayen och djupet visas. När M kommer fram ska knappen för djupmätning släppas. Felkoder till R-3000 Kabeln/röret ligger för nära jordytan. Kabeln/röret ligger för djupt. Djupmätningen försökte utföras i Power eller Radio läget. Detta är ej möjligt. VARNING Använd ej djupmätning för att avgöra om en grävmaskin kan gräva precis ovanför kabeln/röret.

8 Elma AT3000 sida 8 EXTRAUTRUSTNING Användning av signaltång (Extrautrustning) Signaltången skickar induktivt och på ett säkert sätt en sändarsignal till kablar och rör, upp till 76mm i diameter, utan att göra något avbrott på flödet. Anslut signaltången till kontakten i G Placera tången kring den önskade kabeln/röret och se till att tången är ordentligt sluten. Starta G Öppna och stäng tången, om den är korrekt sluten hörs en ton i högtalaren. När signaltången används behöver inte någon jordförbindelse göras. Men kabeln/röret man utför mätningen på ska helst vara jordat i båda ändar för att få en bra signal. Detta villkor är i regel alltid uppfyllt för elkablar. Användning av 230 volts ledning (Extrautrustning) 230 volts ledningen överför sändarsignalen via nätkontakten till ledningsnätet i huset och huvudkabeln. Anslut 230 volts ledningen till nätkontakten och till G Slå på kontakten och G OBS: 230 volts ledningen har skydd mot spänningar upp till 250 volt.

9 Elma AT3000 sida 9 Användning av signalsond. (Extrautrustning) Signalsonden är en liten vattentät sändare som kan lokaliseras av R-3000 när denna är inställd på funktionen G Sätt i ett batteri i sonden, montera sonden på t. ex. en rörål. Placera sonden på marken, ställ in R-3000 på G-3000, Håll mottagaren med bladet parallellt med sonden och kontrollera om mottagaren får en signal från sonden. Sätt in sonden ca en meter in i röret och ställ in känsligheten på R-3000 för att kunna lokalisera sonden. Både framför och bakom sonden finns det en skuggsignal. (Se bild) Ställ in känsligheten på R-3000 så försvinner skuggsignalerna.
