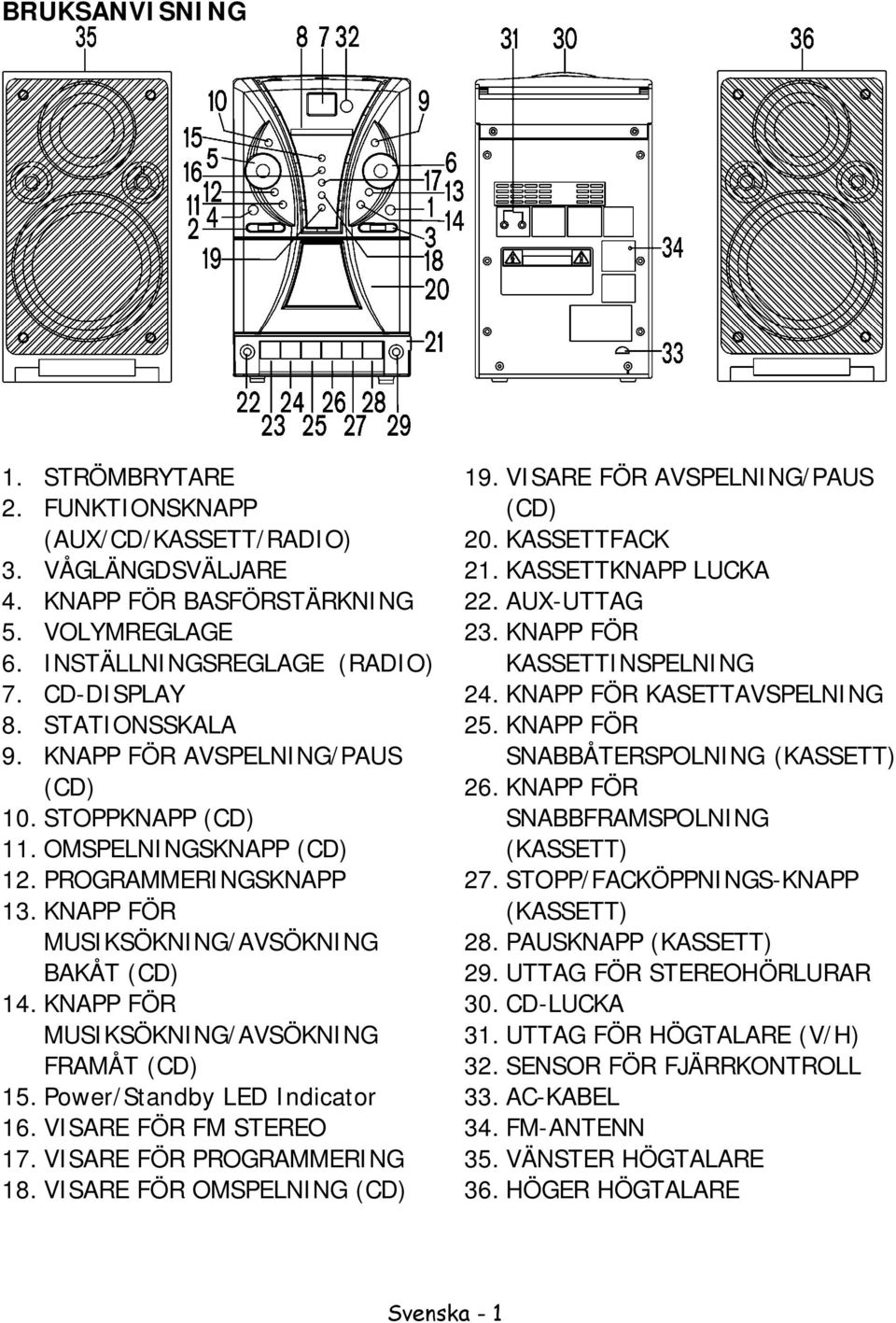

1 BRUKSANVISNING 1. STRÖMBRYTARE 2. FUNKTIONSKNAPP (AUX/CD/KASSETT/RADIO) 3. VÅGLÄNGDSVÄLJARE 4. KNAPP FÖR BASFÖRSTÄRKNING 5. VOLYMREGLAGE 6. INSTÄLLNINGSREGLAGE (RADIO) 7. CD-DISPLAY 8. STATIONSSKALA 9. KNAPP FÖR AVSPELNING/PAUS (CD) 10. STOPPKNAPP (CD) 11. OMSPELNINGSKNAPP (CD) 12. PROGRAMMERINGSKNAPP 13. KNAPP FÖR MUSIKSÖKNING/AVSÖKNING BAKÅT (CD) 14. KNAPP FÖR MUSIKSÖKNING/AVSÖKNING FRAMÅT (CD) 15. Power/Standby LED Indicator 16. VISARE FÖR FM STEREO 17. VISARE FÖR PROGRAMMERING 18. VISARE FÖR OMSPELNING (CD) 19. VISARE FÖR AVSPELNING/PAUS (CD) 20. KASSETTFACK 21. KASSETTKNAPP LUCKA 22. AUX-UTTAG 23. KNAPP FÖR KASSETTINSPELNING 24. KNAPP FÖR KASETTAVSPELNING 25. KNAPP FÖR SNABBÅTERSPOLNING (KASSETT) 26. KNAPP FÖR SNABBFRAMSPOLNING (KASSETT) 27. STOPP/FACKÖPPNINGS-KNAPP (KASSETT) 28. PAUSKNAPP (KASSETT) 29. UTTAG FÖR STEREOHÖRLURAR 30. CD-LUCKA 31. UTTAG FÖR HÖGTALARE (V/H) 32. SENSOR FÖR FJÄRRKONTROLL 33. AC-KABEL 34. FM-ANTENN 35. VÄNSTER HÖGTALARE 36. HÖGER HÖGTALARE Svenska - 1

2 ANSLUTNING AV HÖGTALARE Anslut HÖGTALARNAS KONTAKTER till UTTAGEN FÖR HÖGTALARE på baksidan av enheten. AC-DRIFT Du bör kontrollera att din enhets SPÄNNING överensstämmer med ACtillförseln i ditt område innan du använder enheten. Anslut AC-KABELN till ett standard AC-uttag. Sätt STRÖMBRYTAREN på "ON"-läge. VISAREN FÖR STRÖMBRYTAREN tänds. AUXILIARY (AUX) FUNKTION 1. Ställ funktionsknappen I AUX position. 2. Anslut hörlurs- uttaget på Auxiliary enheten (tex. MP3 spelare eller MD spelare) med denna enhets AUX-ingång (22) med en ljudkabel (med 3.5mm kontakt i båda änder ; medföljer ej). 3. Avspela från Auxiliary enheten. Musik från Auxiliary enheten kan du lyssna på via denna enhets högtalare. UTTAG FÖR STEREOHÖRLURAR För enskild avlyssning, anslut kontakten till ett par STEREO-hörlurar till UTTAGET FÖR STEREOHÖRLURAR och ställ in VOLYMREGLAGET. Högtalarna frånkopplas automatiskt vid bruk av hörlurar. RADIOFUNKTIONER Sätt "FUNCTION"-knappen i "RADIO"-läge. Sätt sedan VÅGLÄNGSVÄLJAREN på den väglängd som du vill lyssna på. Vrid på INSTÄLLNINGSREGLAGET för att få in önskad radiokanal. Ställ in önskad ljudnivå genom att vrida på VOLYMREGLAGET. För att stänga av radion behöver du bara sätta STRÖMBRYTAREN på OFF -läge. VISARE FÖR FM STEREO För att lyssna på sändningar i FM stereo, sätt VÅGLÄNGDSVÄLJAREN i "FM ST."-läge. VISAREN FÖR FM STEREO tänds vid mottagning av stereosändningar. I vissa områden kan signalstyrkan från FM-radiokanaler vara svag eller ojämn, vilket kan orsaka vissa störningar. Om detta händer bör man sätta VÅGLÄNGDSVÄLJAREN (AM/FM/FM ST.) i "FM"-läge. Svenska - 2

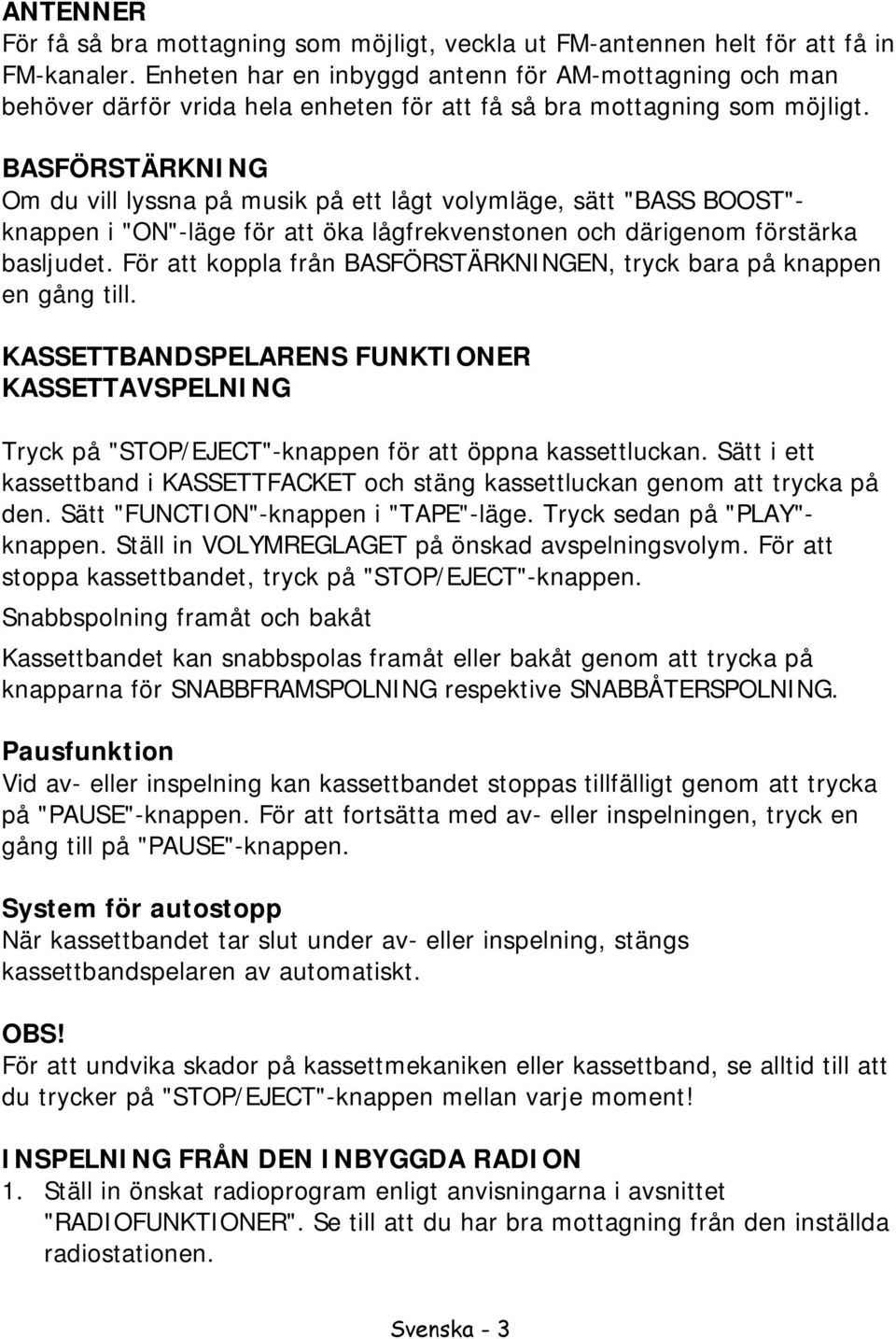

3 ANTENNER För få så bra mottagning som möjligt, veckla ut FM-antennen helt för att få in FM-kanaler. Enheten har en inbyggd antenn för AM-mottagning och man behöver därför vrida hela enheten för att få så bra mottagning som möjligt. BASFÖRSTÄRKNING Om du vill lyssna på musik på ett lågt volymläge, sätt "BASS BOOST"- knappen i "ON"-läge för att öka lågfrekvenstonen och därigenom förstärka basljudet. För att koppla från BASFÖRSTÄRKNINGEN, tryck bara på knappen en gång till. KASSETTBANDSPELARENS FUNKTIONER KASSETTAVSPELNING Tryck på "STOP/EJECT"-knappen för att öppna kassettluckan. Sätt i ett kassettband i KASSETTFACKET och stäng kassettluckan genom att trycka på den. Sätt "FUNCTION"-knappen i "TAPE"-läge. Tryck sedan på "PLAY"- knappen. Ställ in VOLYMREGLAGET på önskad avspelningsvolym. För att stoppa kassettbandet, tryck på "STOP/EJECT"-knappen. Snabbspolning framåt och bakåt Kassettbandet kan snabbspolas framåt eller bakåt genom att trycka på knapparna för SNABBFRAMSPOLNING respektive SNABBÅTERSPOLNING. Pausfunktion Vid av- eller inspelning kan kassettbandet stoppas tillfälligt genom att trycka på "PAUSE"-knappen. För att fortsätta med av- eller inspelningen, tryck en gång till på "PAUSE"-knappen. System för autostopp När kassettbandet tar slut under av- eller inspelning, stängs kassettbandspelaren av automatiskt. OBS! För att undvika skador på kassettmekaniken eller kassettband, se alltid till att du trycker på "STOP/EJECT"-knappen mellan varje moment! INSPELNING FRÅN DEN INBYGGDA RADION 1. Ställ in önskat radioprogram enligt anvisningarna i avsnittet "RADIOFUNKTIONER". Se till att du har bra mottagning från den inställda radiostationen. Svenska - 3

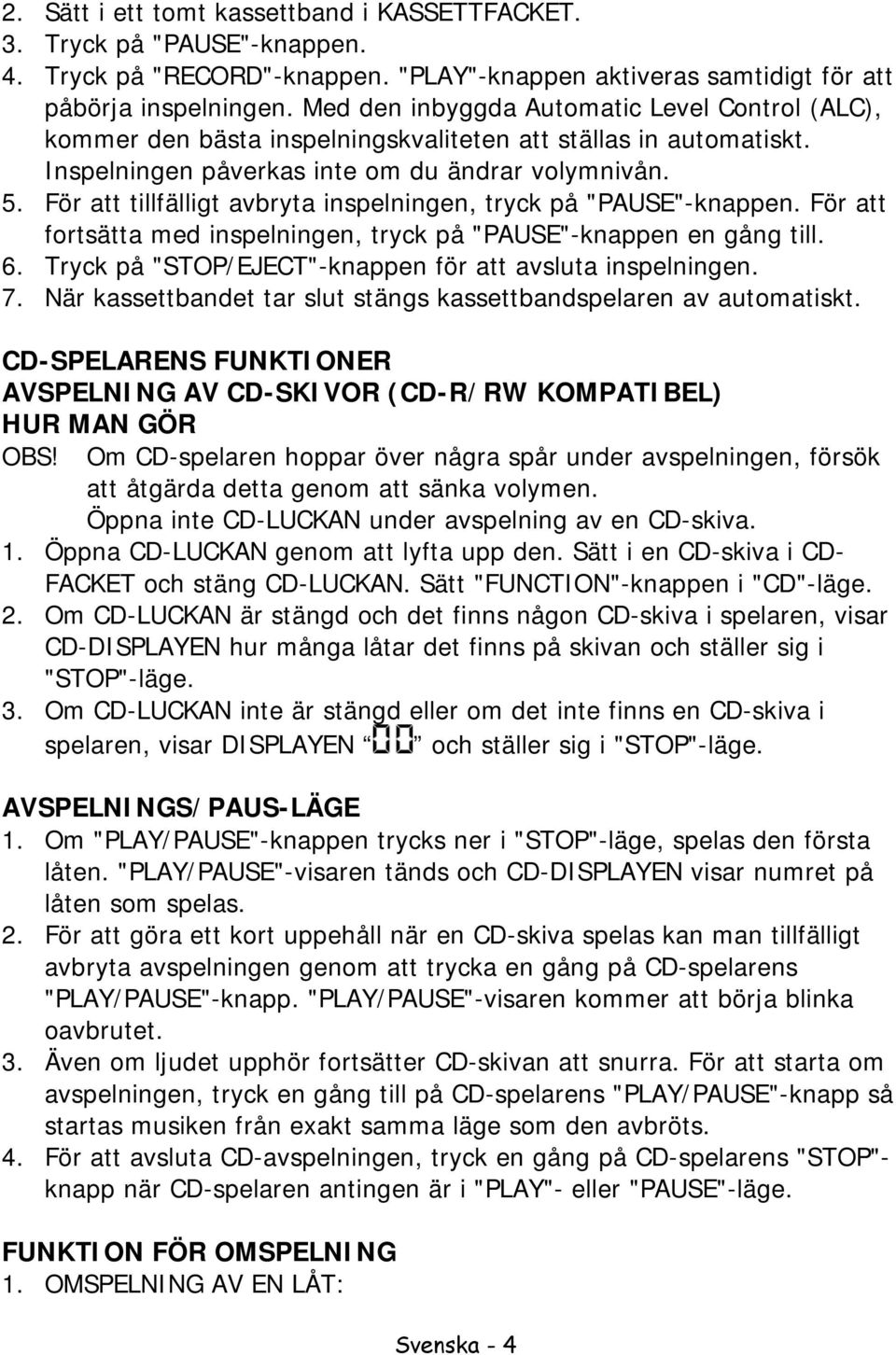

4 2. Sätt i ett tomt kassettband i KASSETTFACKET. 3. Tryck på "PAUSE"-knappen. 4. Tryck på "RECORD"-knappen. "PLAY"-knappen aktiveras samtidigt för att påbörja inspelningen. Med den inbyggda Automatic Level Control (ALC), kommer den bästa inspelningskvaliteten att ställas in automatiskt. Inspelningen påverkas inte om du ändrar volymnivån. 5. För att tillfälligt avbryta inspelningen, tryck på "PAUSE"-knappen. För att fortsätta med inspelningen, tryck på "PAUSE"-knappen en gång till. 6. Tryck på "STOP/EJECT"-knappen för att avsluta inspelningen. 7. När kassettbandet tar slut stängs kassettbandspelaren av automatiskt. CD-SPELARENS FUNKTIONER AVSPELNING AV CD-SKIVOR (CD-R/RW KOMPATIBEL) HUR MAN GÖR OBS! Om CD-spelaren hoppar över några spår under avspelningen, försök att åtgärda detta genom att sänka volymen. Öppna inte CD-LUCKAN under avspelning av en CD-skiva. 1. Öppna CD-LUCKAN genom att lyfta upp den. Sätt i en CD-skiva i CD- FACKET och stäng CD-LUCKAN. Sätt "FUNCTION"-knappen i "CD"-läge. 2. Om CD-LUCKAN är stängd och det finns någon CD-skiva i spelaren, visar CD-DISPLAYEN hur många låtar det finns på skivan och ställer sig i "STOP"-läge. 3. Om CD-LUCKAN inte är stängd eller om det inte finns en CD-skiva i spelaren, visar DISPLAYEN och ställer sig i "STOP"-läge. AVSPELNINGS/PAUS-LÄGE 1. Om "PLAY/PAUSE"-knappen trycks ner i "STOP"-läge, spelas den första låten. "PLAY/PAUSE"-visaren tänds och CD-DISPLAYEN visar numret på låten som spelas. 2. För att göra ett kort uppehåll när en CD-skiva spelas kan man tillfälligt avbryta avspelningen genom att trycka en gång på CD-spelarens "PLAY/PAUSE"-knapp. "PLAY/PAUSE"-visaren kommer att börja blinka oavbrutet. 3. Även om ljudet upphör fortsätter CD-skivan att snurra. För att starta om avspelningen, tryck en gång till på CD-spelarens "PLAY/PAUSE"-knapp så startas musiken från exakt samma läge som den avbröts. 4. För att avsluta CD-avspelningen, tryck en gång på CD-spelarens "STOP"- knapp när CD-spelaren antingen är i "PLAY"- eller "PAUSE"-läge. FUNKTION FÖR OMSPELNING 1. OMSPELNING AV EN LÅT: Svenska - 4

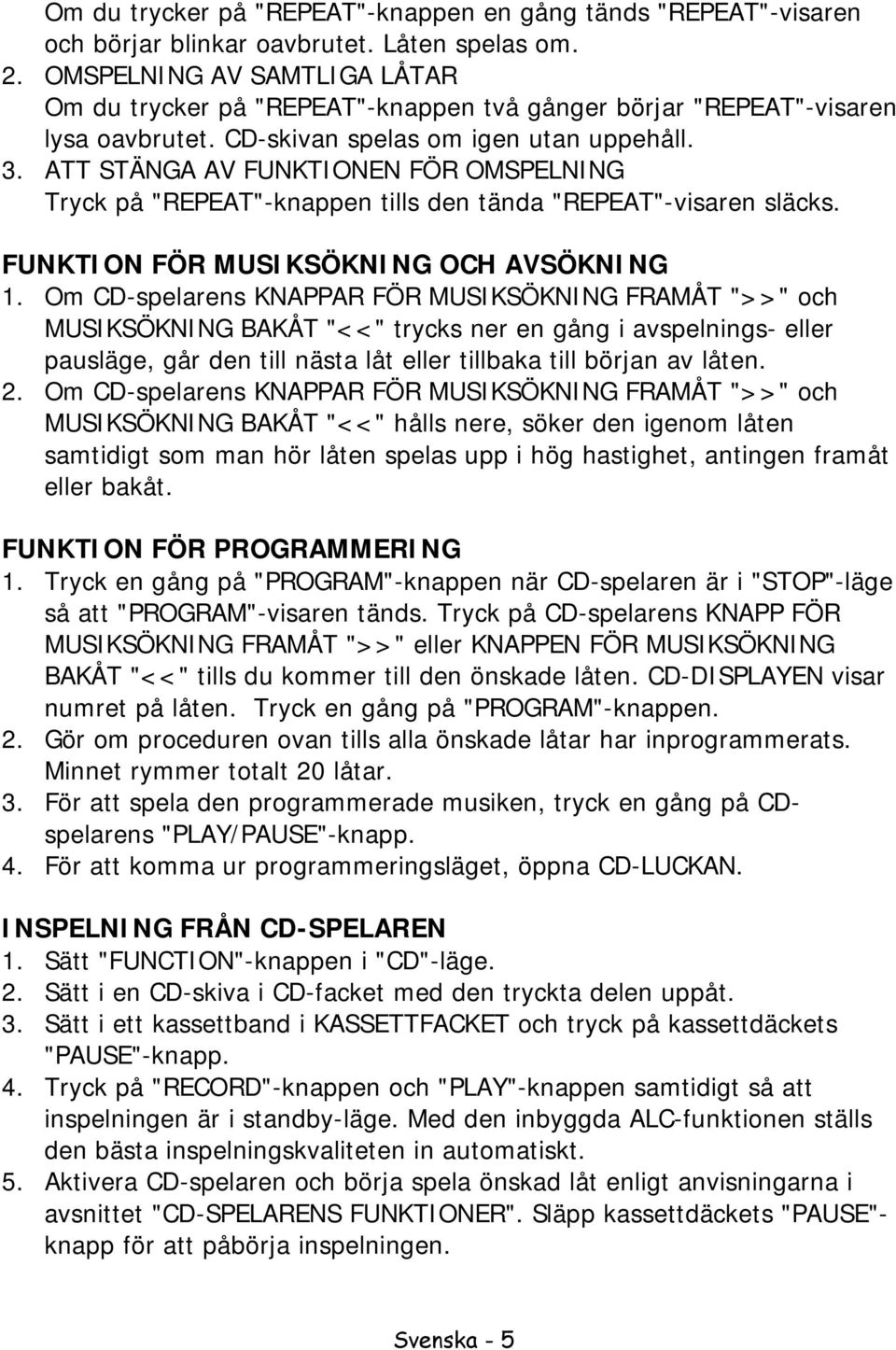

5 Om du trycker på "REPEAT"-knappen en gång tänds "REPEAT"-visaren och börjar blinkar oavbrutet. Låten spelas om. 2. OMSPELNING AV SAMTLIGA LÅTAR Om du trycker på "REPEAT"-knappen två gånger börjar "REPEAT"-visaren lysa oavbrutet. CD-skivan spelas om igen utan uppehåll. 3. ATT STÄNGA AV FUNKTIONEN FÖR OMSPELNING Tryck på "REPEAT"-knappen tills den tända "REPEAT"-visaren släcks. FUNKTION FÖR MUSIKSÖKNING OCH AVSÖKNING 1. Om CD-spelarens KNAPPAR FÖR MUSIKSÖKNING FRAMÅT ">>" och MUSIKSÖKNING BAKÅT "<<" trycks ner en gång i avspelnings- eller pausläge, går den till nästa låt eller tillbaka till början av låten. 2. Om CD-spelarens KNAPPAR FÖR MUSIKSÖKNING FRAMÅT ">>" och MUSIKSÖKNING BAKÅT "<<" hålls nere, söker den igenom låten samtidigt som man hör låten spelas upp i hög hastighet, antingen framåt eller bakåt. FUNKTION FÖR PROGRAMMERING 1. Tryck en gång på "PROGRAM"-knappen när CD-spelaren är i "STOP"-läge så att "PROGRAM"-visaren tänds. Tryck på CD-spelarens KNAPP FÖR MUSIKSÖKNING FRAMÅT ">>" eller KNAPPEN FÖR MUSIKSÖKNING BAKÅT "<<" tills du kommer till den önskade låten. CD-DISPLAYEN visar numret på låten. Tryck en gång på "PROGRAM"-knappen. 2. Gör om proceduren ovan tills alla önskade låtar har inprogrammerats. Minnet rymmer totalt 20 låtar. 3. För att spela den programmerade musiken, tryck en gång på CDspelarens "PLAY/PAUSE"-knapp. 4. För att komma ur programmeringsläget, öppna CD-LUCKAN. INSPELNING FRÅN CD-SPELAREN 1. Sätt "FUNCTION"-knappen i "CD"-läge. 2. Sätt i en CD-skiva i CD-facket med den tryckta delen uppåt. 3. Sätt i ett kassettband i KASSETTFACKET och tryck på kassettdäckets "PAUSE"-knapp. 4. Tryck på "RECORD"-knappen och "PLAY"-knappen samtidigt så att inspelningen är i standby-läge. Med den inbyggda ALC-funktionen ställs den bästa inspelningskvaliteten in automatiskt. 5. Aktivera CD-spelaren och börja spela önskad låt enligt anvisningarna i avsnittet "CD-SPELARENS FUNKTIONER". Släpp kassettdäckets "PAUSE"- knapp för att påbörja inspelningen. Svenska - 5

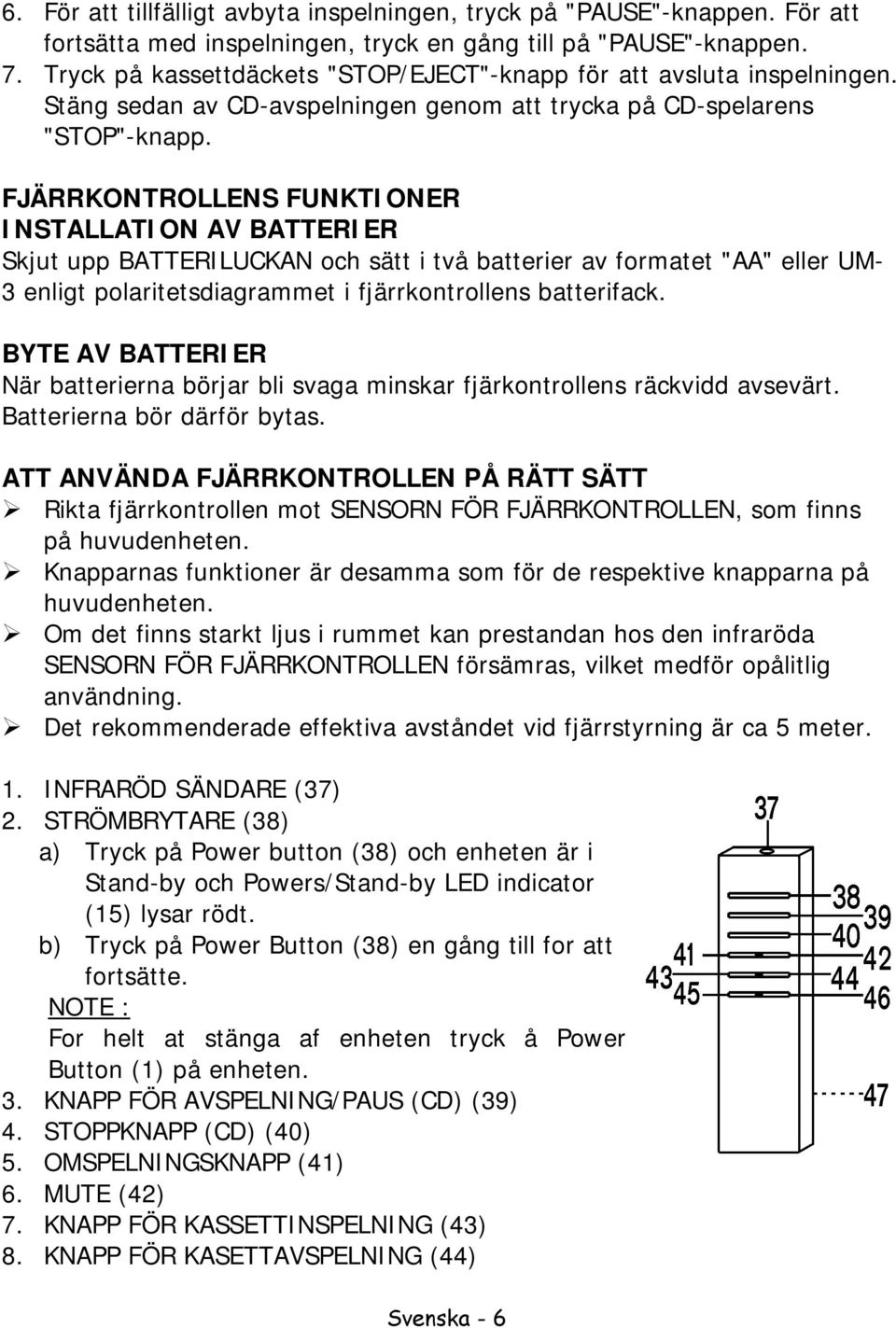

6 6. För att tillfälligt avbyta inspelningen, tryck på "PAUSE"-knappen. För att fortsätta med inspelningen, tryck en gång till på "PAUSE"-knappen. 7. Tryck på kassettdäckets "STOP/EJECT"-knapp för att avsluta inspelningen. Stäng sedan av CD-avspelningen genom att trycka på CD-spelarens "STOP"-knapp. FJÄRRKONTROLLENS FUNKTIONER INSTALLATION AV BATTERIER Skjut upp BATTERILUCKAN och sätt i två batterier av formatet "AA" eller UM- 3 enligt polaritetsdiagrammet i fjärrkontrollens batterifack. BYTE AV BATTERIER När batterierna börjar bli svaga minskar fjärkontrollens räckvidd avsevärt. Batterierna bör därför bytas. ATT ANVÄNDA FJÄRRKONTROLLEN PÅ RÄTT SÄTT Rikta fjärrkontrollen mot SENSORN FÖR FJÄRRKONTROLLEN, som finns på huvudenheten. Knapparnas funktioner är desamma som för de respektive knapparna på huvudenheten. Om det finns starkt ljus i rummet kan prestandan hos den infraröda SENSORN FÖR FJÄRRKONTROLLEN försämras, vilket medför opålitlig användning. Det rekommenderade effektiva avståndet vid fjärrstyrning är ca 5 meter. 1. INFRARÖD SÄNDARE (37) 2. STRÖMBRYTARE (38) a) Tryck på Power button (38) och enheten är i Stand-by och Powers/Stand-by LED indicator (15) lysar rödt. b) Tryck på Power Button (38) en gång till for att fortsätte. NOTE : For helt at stänga af enheten tryck å Power Button (1) på enheten. 3. KNAPP FÖR AVSPELNING/PAUS (CD) (39) 4. STOPPKNAPP (CD) (40) 5. OMSPELNINGSKNAPP (41) 6. MUTE (42) 7. KNAPP FÖR KASSETTINSPELNING (43) 8. KNAPP FÖR KASETTAVSPELNING (44) Svenska - 6

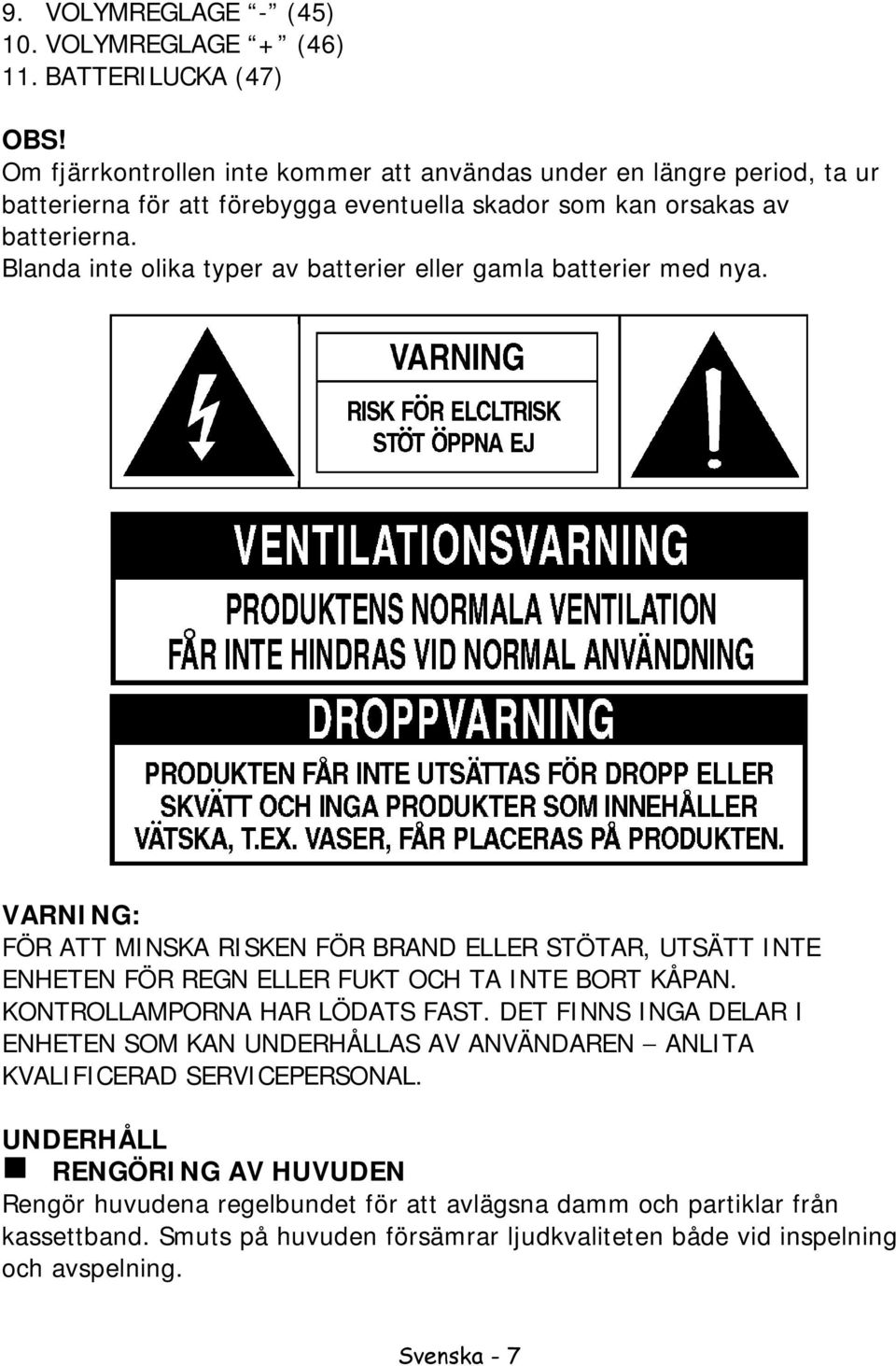

7 9. VOLYMREGLAGE - (45) 10. VOLYMREGLAGE + (46) 11. BATTERILUCKA (47) OBS! Om fjärrkontrollen inte kommer att användas under en längre period, ta ur batterierna för att förebygga eventuella skador som kan orsakas av batterierna. Blanda inte olika typer av batterier eller gamla batterier med nya. VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER STÖTAR, UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT OCH TA INTE BORT KÅPAN. KONTROLLAMPORNA HAR LÖDATS FAST. DET FINNS INGA DELAR I ENHETEN SOM KAN UNDERHÅLLAS AV ANVÄNDAREN ANLITA KVALIFICERAD SERVICEPERSONAL. UNDERHÅLL g RENGÖRING AV HUVUDEN Rengör huvudena regelbundet för att avlägsna damm och partiklar från kassettband. Smuts på huvuden försämrar ljudkvaliteten både vid inspelning och avspelning. Svenska - 7
