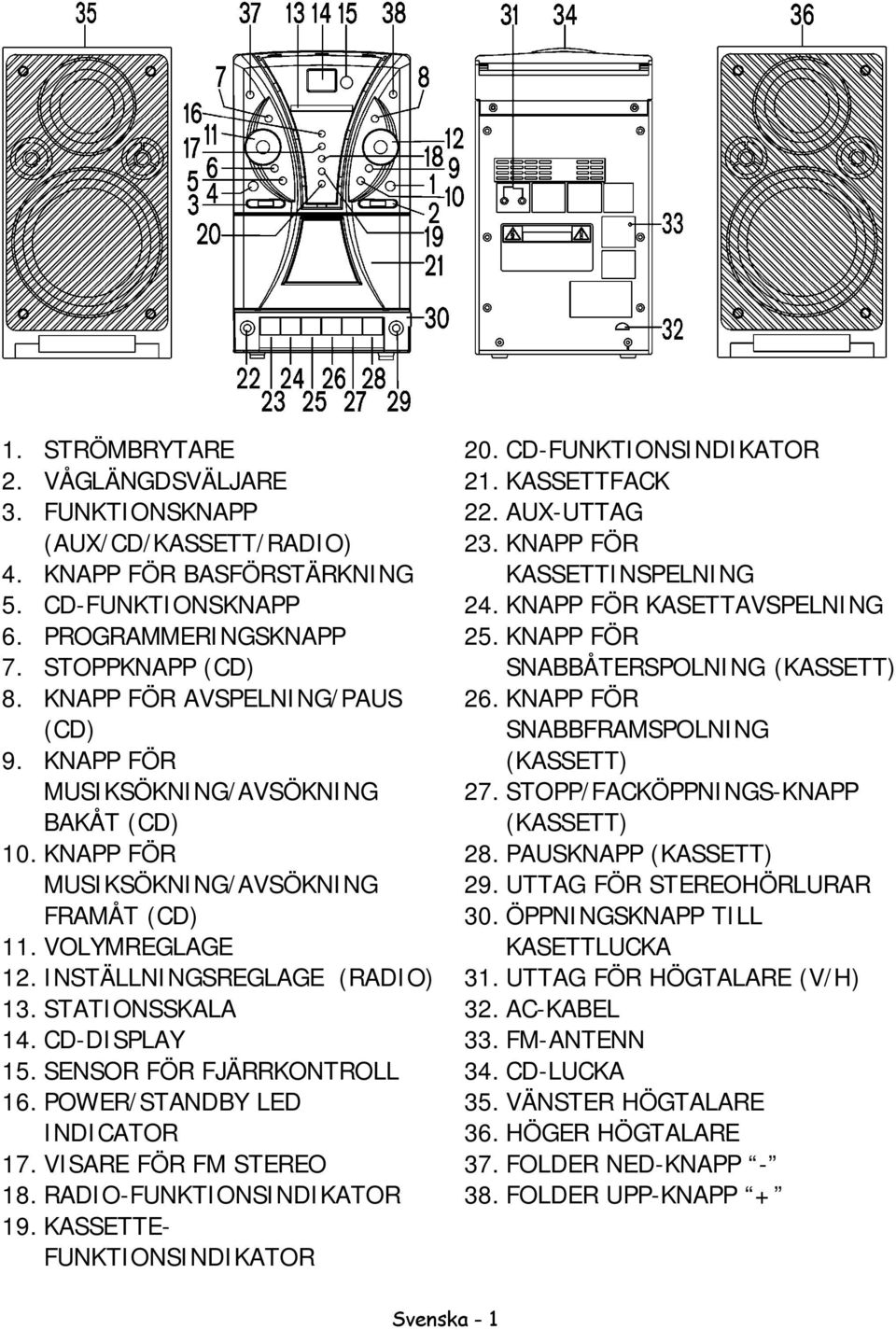

1 1. STRÖMBRYTARE 2. VÅGLÄNGDSVÄLJARE 3. FUNKTIONSKNAPP (AUX/CD/KASSETT/RADIO) 4. KNAPP FÖR BASFÖRSTÄRKNING 5. CD-FUNKTIONSKNAPP 6. PROGRAMMERINGSKNAPP 7. STOPPKNAPP (CD) 8. KNAPP FÖR AVSPELNING/PAUS (CD) 9. KNAPP FÖR MUSIKSÖKNING/AVSÖKNING BAKÅT (CD) 10. KNAPP FÖR MUSIKSÖKNING/AVSÖKNING FRAMÅT (CD) 11. VOLYMREGLAGE 12. INSTÄLLNINGSREGLAGE (RADIO) 13. STATIONSSKALA 14. CD-DISPLAY 15. SENSOR FÖR FJÄRRKONTROLL 16. POWER/STANDBY LED INDICATOR 17. VISARE FÖR FM STEREO 18. RADIO-FUNKTIONSINDIKATOR 19. KASSETTE- FUNKTIONSINDIKATOR 20. CD-FUNKTIONSINDIKATOR 21. KASSETTFACK 22. AUX-UTTAG 23. KNAPP FÖR KASSETTINSPELNING 24. KNAPP FÖR KASETTAVSPELNING 25. KNAPP FÖR SNABBÅTERSPOLNING (KASSETT) 26. KNAPP FÖR SNABBFRAMSPOLNING (KASSETT) 27. STOPP/FACKÖPPNINGS-KNAPP (KASSETT) 28. PAUSKNAPP (KASSETT) 29. UTTAG FÖR STEREOHÖRLURAR 30. ÖPPNINGSKNAPP TILL KASETTLUCKA 31. UTTAG FÖR HÖGTALARE (V/H) 32. AC-KABEL 33. FM-ANTENN 34. CD-LUCKA 35. VÄNSTER HÖGTALARE 36. HÖGER HÖGTALARE 37. FOLDER NED-KNAPP FOLDER UPP-KNAPP + Svenska - 1

2 ANSLUTNING AV HÖGTALARE Anslut HÖGTALARNAS KONTAKTER till UTTAGEN FÖR HÖGTALARE på baksidan av enheten. AC-DRIFT Du bör kontrollera att din enhets SPÄNNING överensstämmer med ACtillförseln i ditt område innan du använder enheten. Anslut AC-KABELN till ett standard AC-uttag. Sätt STRÖMBRYTAREN på "ON"-läge. VISAREN FÖR STRÖMBRYTAREN tänds. AUXILIARY (AUX) FUNKTION 1. Ställ funktionsknappen I AUX position. 2. Anslut hörlurs- uttaget på Auxiliary enheten (tex. MP3 spelare eller MD spelare) med denna enhets AUX-ingång (22) med en ljudkabel (med 3.5mm kontakt i båda änder ; medföljer ej). 3. Avspela från Auxiliary enheten. Musik från Auxiliary enheten kan du lyssna på via denna enhets högtalare. UTTAG FÖR STEREOHÖRLURAR För enskild avlyssning, anslut kontakten till ett par STEREO-hörlurar till UTTAGET FÖR STEREOHÖRLURAR och ställ in VOLYMREGLAGET. Högtalarna frånkopplas automatiskt vid bruk av hörlurar. RADIOFUNKTIONER Sätt "FUNCTION"-knappen i "RADIO"-läge. Sätt sedan VÅGLÄNGSVÄLJAREN på den väglängd som du vill lyssna på. Vrid på INSTÄLLNINGSREGLAGET för att få in önskad radiokanal. Ställ in önskad ljudnivå genom att vrida på VOLYMREGLAGET. För att stänga av radion behöver du bara sätta STRÖMBRYTAREN på OFF -läge. VISARE FÖR FM STEREO För att lyssna på sändningar i FM stereo, sätt VÅGLÄNGDSVÄLJAREN i "FM ST."-läge. VISAREN FÖR FM STEREO tänds vid mottagning av stereosändningar. I vissa områden kan signalstyrkan från FM-radiokanaler vara svag eller ojämn, vilket kan orsaka vissa störningar. Om detta händer bör man sätta VÅGLÄNGDSVÄLJAREN (AM/FM/FM ST.) i "FM"-läge. Svenska - 2

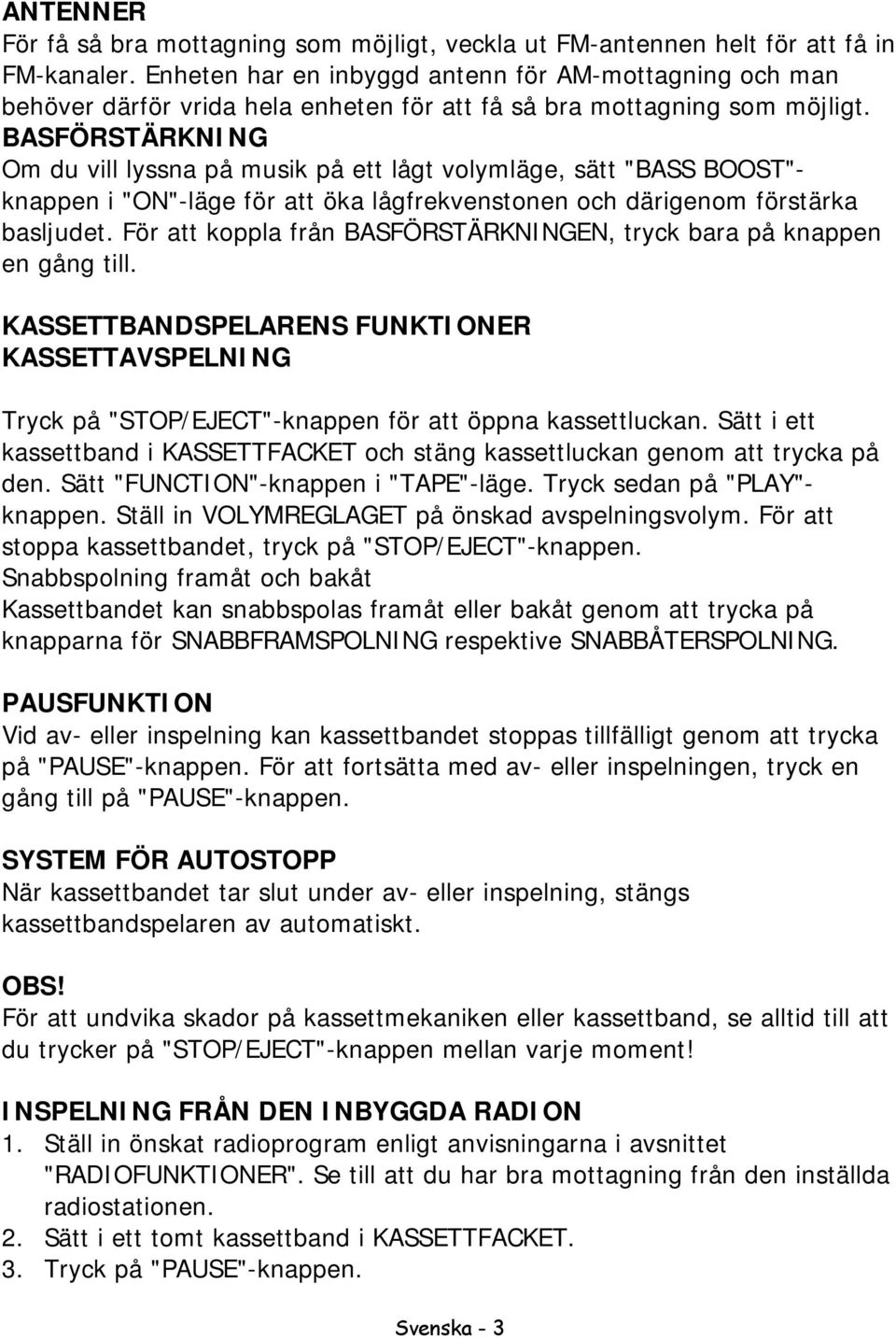

3 ANTENNER För få så bra mottagning som möjligt, veckla ut FM-antennen helt för att få in FM-kanaler. Enheten har en inbyggd antenn för AM-mottagning och man behöver därför vrida hela enheten för att få så bra mottagning som möjligt. BASFÖRSTÄRKNING Om du vill lyssna på musik på ett lågt volymläge, sätt "BASS BOOST"- knappen i "ON"-läge för att öka lågfrekvenstonen och därigenom förstärka basljudet. För att koppla från BASFÖRSTÄRKNINGEN, tryck bara på knappen en gång till. KASSETTBANDSPELARENS FUNKTIONER KASSETTAVSPELNING Tryck på "STOP/EJECT"-knappen för att öppna kassettluckan. Sätt i ett kassettband i KASSETTFACKET och stäng kassettluckan genom att trycka på den. Sätt "FUNCTION"-knappen i "TAPE"-läge. Tryck sedan på "PLAY"- knappen. Ställ in VOLYMREGLAGET på önskad avspelningsvolym. För att stoppa kassettbandet, tryck på "STOP/EJECT"-knappen. Snabbspolning framåt och bakåt Kassettbandet kan snabbspolas framåt eller bakåt genom att trycka på knapparna för SNABBFRAMSPOLNING respektive SNABBÅTERSPOLNING. PAUSFUNKTION Vid av- eller inspelning kan kassettbandet stoppas tillfälligt genom att trycka på "PAUSE"-knappen. För att fortsätta med av- eller inspelningen, tryck en gång till på "PAUSE"-knappen. SYSTEM FÖR AUTOSTOPP När kassettbandet tar slut under av- eller inspelning, stängs kassettbandspelaren av automatiskt. OBS! För att undvika skador på kassettmekaniken eller kassettband, se alltid till att du trycker på "STOP/EJECT"-knappen mellan varje moment! INSPELNING FRÅN DEN INBYGGDA RADION 1. Ställ in önskat radioprogram enligt anvisningarna i avsnittet "RADIOFUNKTIONER". Se till att du har bra mottagning från den inställda radiostationen. 2. Sätt i ett tomt kassettband i KASSETTFACKET. 3. Tryck på "PAUSE"-knappen. Svenska - 3

4 4. Tryck på "RECORD"-knappen. "PLAY"-knappen aktiveras samtidigt för att påbörja inspelningen. Med den inbyggda Automatic Level Control (ALC), kommer den bästa inspelningskvaliteten att ställas in automatiskt. Inspelningen påverkas inte om du ändrar volymnivån. 5. För att tillfälligt avbryta inspelningen, tryck på "PAUSE"-knappen. För att fortsätta med inspelningen, tryck på "PAUSE"-knappen en gång till. 6. Tryck på "STOP/EJECT"-knappen för att avsluta inspelningen. 7. När kassettbandet tar slut stängs kassettbandspelaren av automatiskt. CD ANVÄNDNING AVSPELA CD (CD-R/RW kompatibel) Komma igång Anmärkning: Om avspelningen hoppar mellan spåren, prova att skruva ned för volymen. Öppna aldrig CD luckan under avspelning. 1. Öppna CD luckan genom att lyfta CD luckan. Placera en CD skiva i CD facket och stäng CD luckan. Ställ FUNKTIONSKNAPPEN I CD -läge, härmed tänds funktionsindikatorn och LCD-displayen lyser. Anmärkning : Säkra dig att CD luckan är stängd på ett ordentligt sätt. 2. När CD luckan är stängd och en CD skiva finns inuti facket ses totalt antal spår på LCD displayen och stopp-läget aktiveras. (ex. Totalt 17 spår på skivan). 3. Om ingen skiva finns I facket visar LCD displayen och stopp-läget aktiveras. 4. Om CD luckan inte är ordentligt stängd ses på LCD displayen. Avspelning/Paus-funktion 1. När du trycker på PLAY/PAUSE KNAPPEN I stoppläget avspelas det första spåret på skivan. Avspelningsindikatorn ses på LCD displayen. På LCD displayen ses det spår som avspelas. Svenska - 4

5 2. Om du vill avbryta avspelningen, tryck på CD PLAY/PAUSE KNAPPEN en gång. Avspelningsindikatorn blinkar på LCD displayen. 3. Även om ljudet försvinner fortsätter skivan att snurra. För att återuppta avspelningen, tryck på CD PLAY/PAUSE KNAPPEN en gång till. Musiken avspelas från exakt samma ställe där den avbröts. 4. För att avbryta avspelningen, tryck på CD STOP KNAPPEN en gång både I avspelning eller paus-läge. Härmed ses totalt antal spår på LCD displayen igen. 5. För att stänga av enheten, tryck på POWER KNAPPEN för att aktivera OFF -läget. Steg-och spolningsfunktion 1. Om du trycker på CD SKIP/SEARCH eller CD SKIP/SEARCH KNAPPEN I avspelnings- eller pausläge stegar du till nästa spår eller till början av aktuellt spår. 2. Om du trycker på CD SKIP/SEARCH eller CD SKIP/SEARCH KNAPPEN OCH HÅLLER DEM NEDE I AVSPELNINGSLÄGE spolar du framåt eller bakåt inom spåret där ljudet hörs samtidigt. Repetitionsfunktion 1. Repetera 1 : Om du trycker på MODE KNAPPEN EN GÅNG ses repititionsindikatorn PÅ LCD DISPLAYEN. Spåret du valt repeteras härmed. 2. Repetera allt: Om du trycker på MODE KNAPPEN TVÅ gånger ses repetera allt indikatorn på LCD displayen. Hela skivan repeteras härmed. 3. Nollställa repetitionsfunktionen Tryck på MODE KNAPPEN flera gånger tills repetitionsindikatorn försvinner från LCD displayen. Tillfällig avspelning Denna funktion gör att spåren på skivan avspelas I tillfällig ordningsföljd. 1. I stopp-läget, tryck på MODE KNAPPEN tre gånger varefter indikatorn ses på LCD displayen. Tryck på PLAY KNAPPEN en gång för att påbörja Svenska - 5

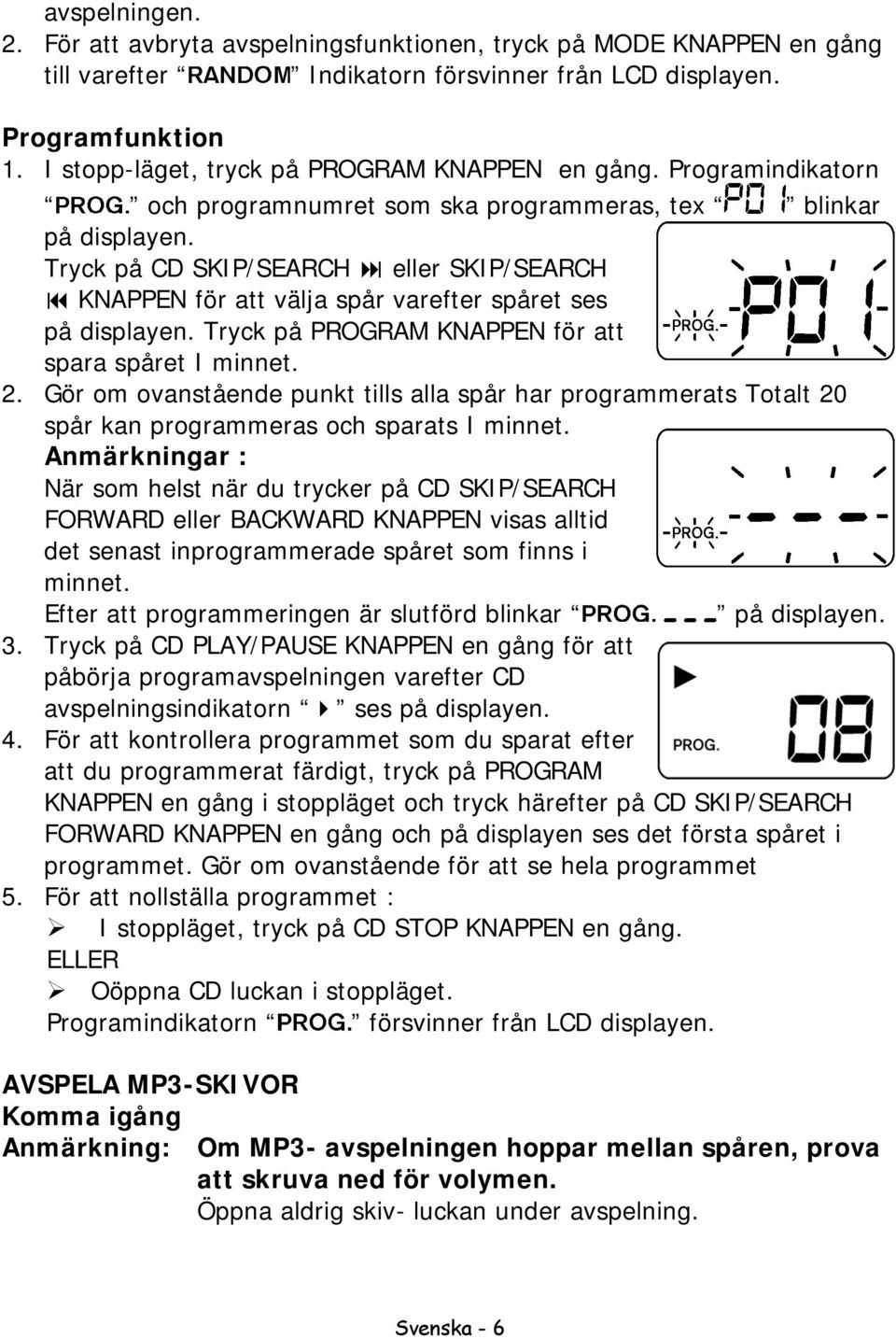

6 avspelningen. 2. För att avbryta avspelningsfunktionen, tryck på MODE KNAPPEN en gång till varefter Indikatorn försvinner från LCD displayen. Programfunktion 1. I stopp-läget, tryck på PROGRAM KNAPPEN en gång. Programindikatorn och programnumret som ska programmeras, tex blinkar på displayen. Tryck på CD SKIP/SEARCH eller SKIP/SEARCH KNAPPEN för att välja spår varefter spåret ses på displayen. Tryck på PROGRAM KNAPPEN för att spara spåret I minnet. 2. Gör om ovanstående punkt tills alla spår har programmerats Totalt 20 spår kan programmeras och sparats I minnet. Anmärkningar : När som helst när du trycker på CD SKIP/SEARCH FORWARD eller BACKWARD KNAPPEN visas alltid det senast inprogrammerade spåret som finns i minnet. Efter att programmeringen är slutförd blinkar på displayen. 3. Tryck på CD PLAY/PAUSE KNAPPEN en gång för att påbörja programavspelningen varefter CD avspelningsindikatorn ses på displayen. 4. För att kontrollera programmet som du sparat efter att du programmerat färdigt, tryck på PROGRAM KNAPPEN en gång i stoppläget och tryck härefter på CD SKIP/SEARCH FORWARD KNAPPEN en gång och på displayen ses det första spåret i programmet. Gör om ovanstående för att se hela programmet 5. För att nollställa programmet : I stoppläget, tryck på CD STOP KNAPPEN en gång. ELLER Oöppna CD luckan i stoppläget. Programindikatorn försvinner från LCD displayen. AVSPELA MP3-SKIVOR Komma igång Anmärkning: Om MP3- avspelningen hoppar mellan spåren, prova att skruva ned för volymen. Öppna aldrig skiv- luckan under avspelning. Svenska - 6

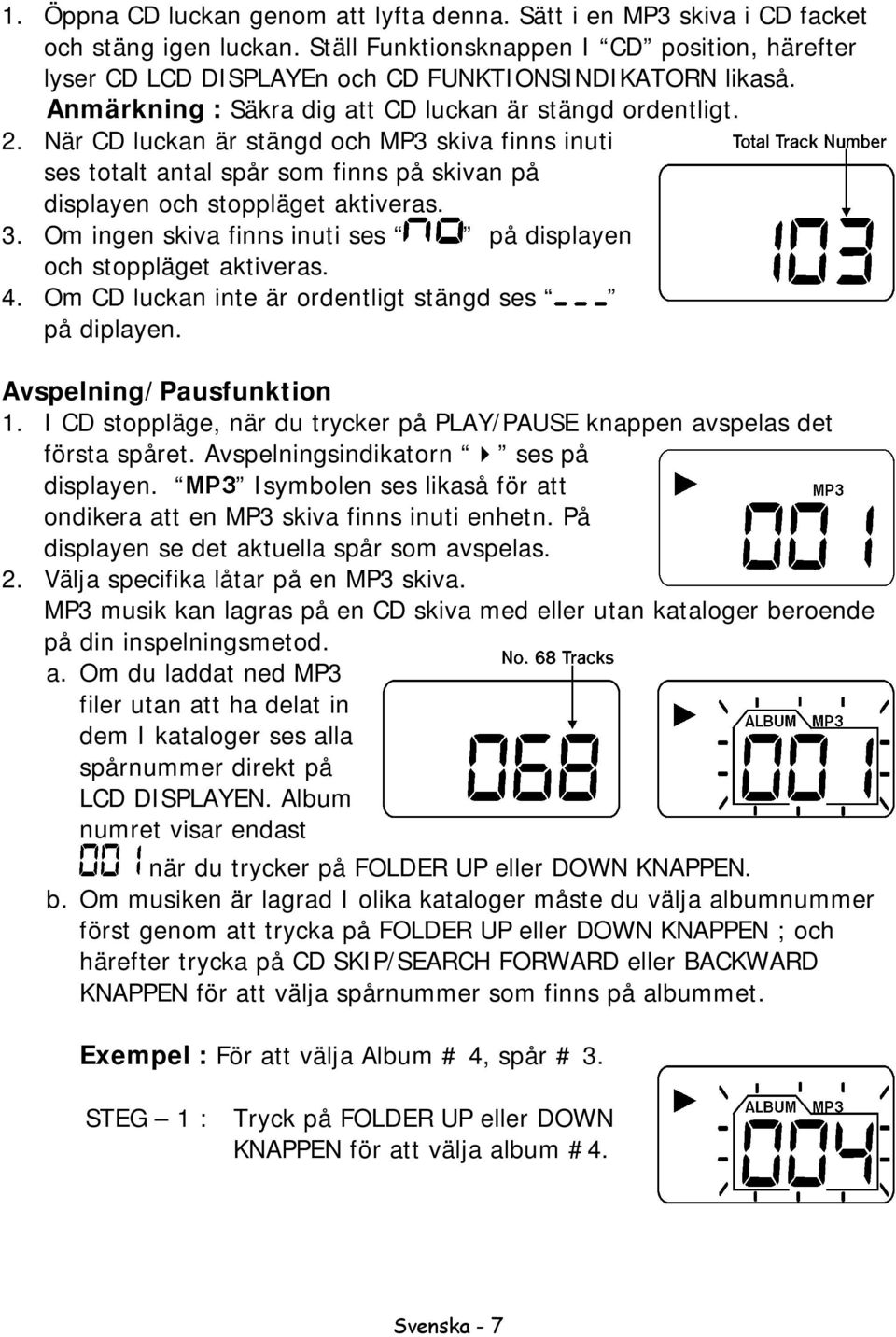

7 1. Öppna CD luckan genom att lyfta denna. Sätt i en MP3 skiva i CD facket och stäng igen luckan. Ställ Funktionsknappen I CD position, härefter lyser CD LCD DISPLAYEn och CD FUNKTIONSINDIKATORN likaså. Anmärkning : Säkra dig att CD luckan är stängd ordentligt. 2. När CD luckan är stängd och MP3 skiva finns inuti ses totalt antal spår som finns på skivan på displayen och stoppläget aktiveras. 3. Om ingen skiva finns inuti ses på displayen och stoppläget aktiveras. 4. Om CD luckan inte är ordentligt stängd ses på diplayen. Avspelning/Pausfunktion 1. I CD stoppläge, när du trycker på PLAY/PAUSE knappen avspelas det första spåret. Avspelningsindikatorn ses på displayen. Isymbolen ses likaså för att ondikera att en MP3 skiva finns inuti enhetn. På displayen se det aktuella spår som avspelas. 2. Välja specifika låtar på en MP3 skiva. MP3 musik kan lagras på en CD skiva med eller utan kataloger beroende på din inspelningsmetod. a. Om du laddat ned MP3 filer utan att ha delat in dem I kataloger ses alla spårnummer direkt på LCD DISPLAYEN. Album numret visar endast när du trycker på FOLDER UP eller DOWN KNAPPEN. b. Om musiken är lagrad I olika kataloger måste du välja albumnummer först genom att trycka på FOLDER UP eller DOWN KNAPPEN ; och härefter trycka på CD SKIP/SEARCH FORWARD eller BACKWARD KNAPPEN för att välja spårnummer som finns på albummet. Exempel : För att välja Album # 4, spår # 3. STEG 1 : Tryck på FOLDER UP eller DOWN KNAPPEN för att välja album #4. Svenska - 7

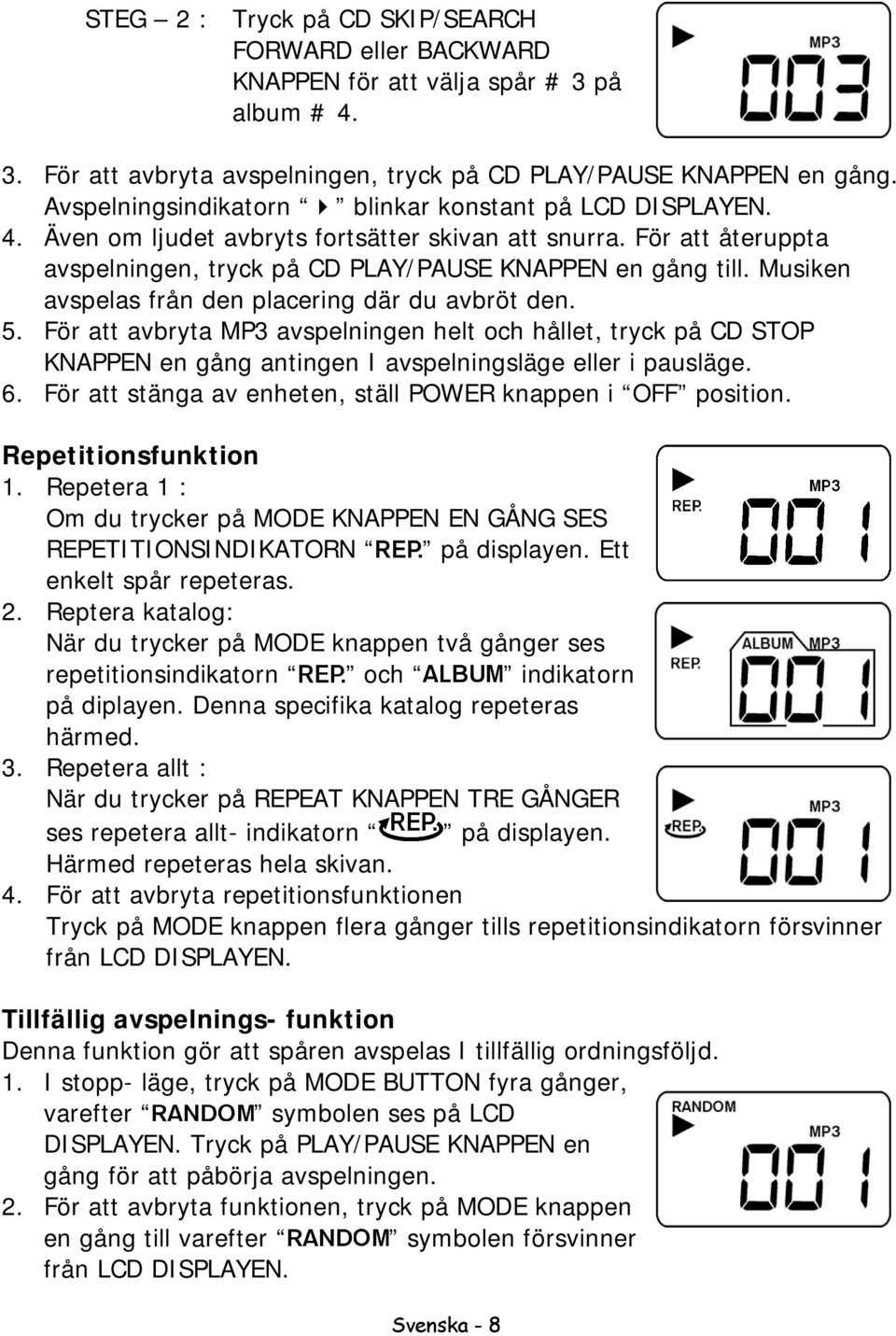

8 STEG 2 : Tryck på CD SKIP/SEARCH FORWARD eller BACKWARD KNAPPEN för att välja spår # 3 på album # För att avbryta avspelningen, tryck på CD PLAY/PAUSE KNAPPEN en gång. Avspelningsindikatorn blinkar konstant på LCD DISPLAYEN. 4. Även om ljudet avbryts fortsätter skivan att snurra. För att återuppta avspelningen, tryck på CD PLAY/PAUSE KNAPPEN en gång till. Musiken avspelas från den placering där du avbröt den. 5. För att avbryta MP3 avspelningen helt och hållet, tryck på CD STOP KNAPPEN en gång antingen I avspelningsläge eller i pausläge. 6. För att stänga av enheten, ställ POWER knappen i OFF position. Repetitionsfunktion 1. Repetera 1 : Om du trycker på MODE KNAPPEN EN GÅNG SES REPETITIONSINDIKATORN på displayen. Ett enkelt spår repeteras. 2. Reptera katalog: När du trycker på MODE knappen två gånger ses repetitionsindikatorn och indikatorn på diplayen. Denna specifika katalog repeteras härmed. 3. Repetera allt : När du trycker på REPEAT KNAPPEN TRE GÅNGER ses repetera allt- indikatorn på displayen. Härmed repeteras hela skivan. 4. För att avbryta repetitionsfunktionen Tryck på MODE knappen flera gånger tills repetitionsindikatorn försvinner från LCD DISPLAYEN. Tillfällig avspelnings- funktion Denna funktion gör att spåren avspelas I tillfällig ordningsföljd. 1. I stopp- läge, tryck på MODE BUTTON fyra gånger, varefter symbolen ses på LCD DISPLAYEN. Tryck på PLAY/PAUSE KNAPPEN en gång för att påbörja avspelningen. 2. För att avbryta funktionen, tryck på MODE knappen en gång till varefter symbolen försvinner från LCD DISPLAYEN. Svenska - 8

9 Stega och söka 1. Under avspelning eller I paus- läge, tryck på CD SKIP/SEARCH eller CD SKIP/SEARCH knappen en gång för att gå till nästa spår eller till början av aktuellt spår. 2. Under avspelning, tryck på CD SKIP/SEARCH eller CD SKIP/SEARCH KNAPPEN OCH HÅLL DEN NEDE för att spola snabbt framåt och bakåt inom spåret. Programfunktion 1. I stopp-läget, tryck på PROGRAM KNAPPEN en gång. Programindikatorn och programnumret som ska programmeras, tex blinkar på displayen. Tryck på CD SKIP/SEARCH eller SKIP/SEARCH KNAPPEN för att välja spår varefter spåret ses på displayen. Tryck på PROGRAM KNAPPEN för att spara spåret I minnet. 2. Gör om ovanstående punkt tills alla spår har programmerats Anmärkning : När som helst när du trycker på FOLDER UP eller DOWN knappen visas alltid det senast inprogrammerade albummet som finns i minnet. Du kan programmera totalt 10 spår i minnet. Efter att du programmerat färdigt visar LCD displayen som blinkar konstant. 3. För att avspela programmet, tryck på CD PLAY/PAUSE KNAPPEN EN GÅNG varefter avspelnings indikatorn, och spårnummer från det specifika albummet ses på displayen. Exempel : Album # 3, Spår # För att kontrollera programmet du sparat efter programmering, tryck på PROGRAM KNAPPEN en gång i CD stoppläge. LCD DISPLAYEn visar och blinkar konstant. Tryck på FOLDER UP eller DOWN KNAPPEN för att se Album nummer, och tryck på CD SKIP/SEARCH FORWARD eller BACKWARD KNAPPEN för att se ett specifikt spår på albummet. Tryck på Svenska - 9

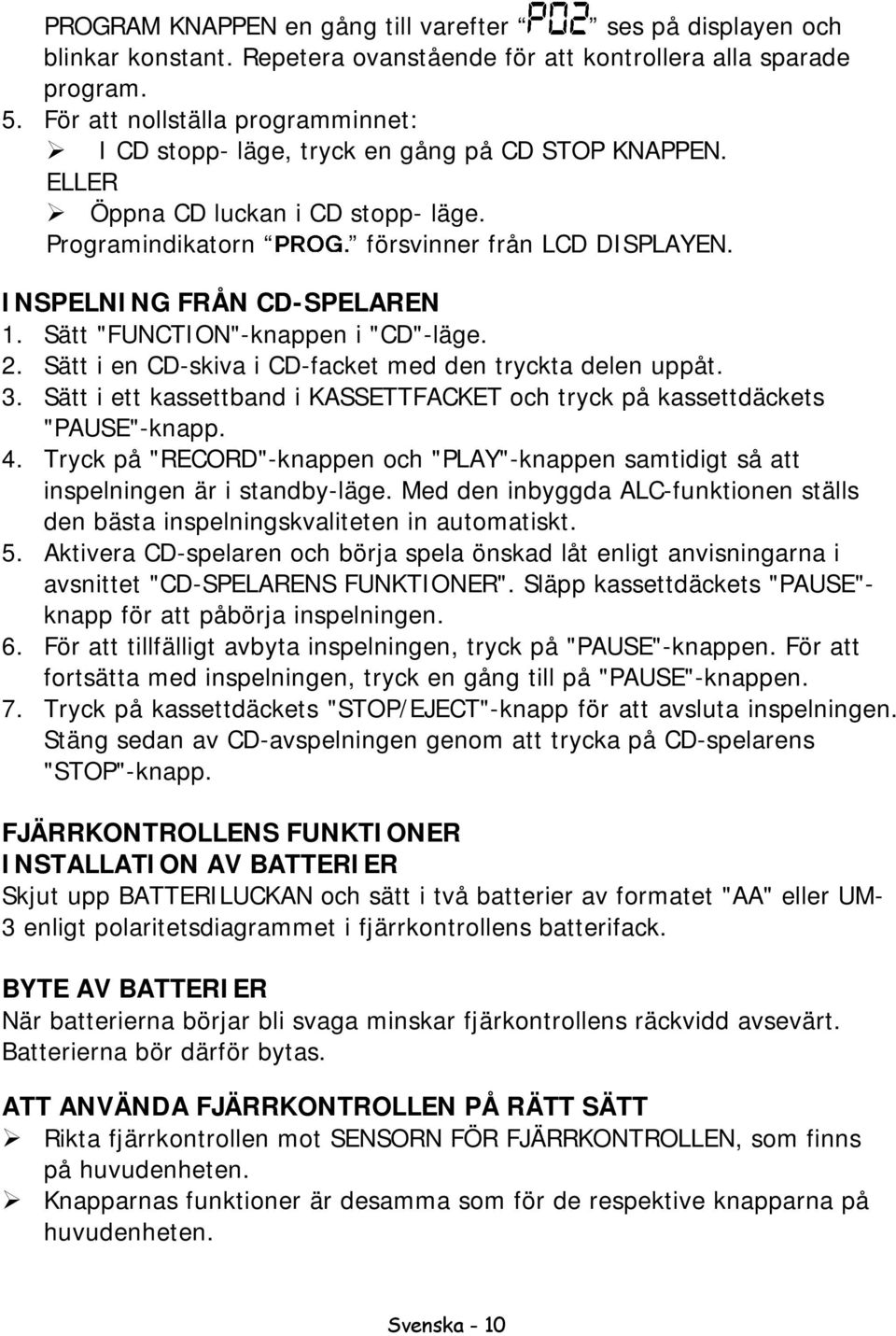

10 PROGRAM KNAPPEN en gång till varefter ses på displayen och blinkar konstant. Repetera ovanstående för att kontrollera alla sparade program. 5. För att nollställa programminnet: I CD stopp- läge, tryck en gång på CD STOP KNAPPEN. ELLER Öppna CD luckan i CD stopp- läge. Programindikatorn försvinner från LCD DISPLAYEN. INSPELNING FRÅN CD-SPELAREN 1. Sätt "FUNCTION"-knappen i "CD"-läge. 2. Sätt i en CD-skiva i CD-facket med den tryckta delen uppåt. 3. Sätt i ett kassettband i KASSETTFACKET och tryck på kassettdäckets "PAUSE"-knapp. 4. Tryck på "RECORD"-knappen och "PLAY"-knappen samtidigt så att inspelningen är i standby-läge. Med den inbyggda ALC-funktionen ställs den bästa inspelningskvaliteten in automatiskt. 5. Aktivera CD-spelaren och börja spela önskad låt enligt anvisningarna i avsnittet "CD-SPELARENS FUNKTIONER". Släpp kassettdäckets "PAUSE"- knapp för att påbörja inspelningen. 6. För att tillfälligt avbyta inspelningen, tryck på "PAUSE"-knappen. För att fortsätta med inspelningen, tryck en gång till på "PAUSE"-knappen. 7. Tryck på kassettdäckets "STOP/EJECT"-knapp för att avsluta inspelningen. Stäng sedan av CD-avspelningen genom att trycka på CD-spelarens "STOP"-knapp. FJÄRRKONTROLLENS FUNKTIONER INSTALLATION AV BATTERIER Skjut upp BATTERILUCKAN och sätt i två batterier av formatet "AA" eller UM- 3 enligt polaritetsdiagrammet i fjärrkontrollens batterifack. BYTE AV BATTERIER När batterierna börjar bli svaga minskar fjärkontrollens räckvidd avsevärt. Batterierna bör därför bytas. ATT ANVÄNDA FJÄRRKONTROLLEN PÅ RÄTT SÄTT Rikta fjärrkontrollen mot SENSORN FÖR FJÄRRKONTROLLEN, som finns på huvudenheten. Knapparnas funktioner är desamma som för de respektive knapparna på huvudenheten. Svenska - 10

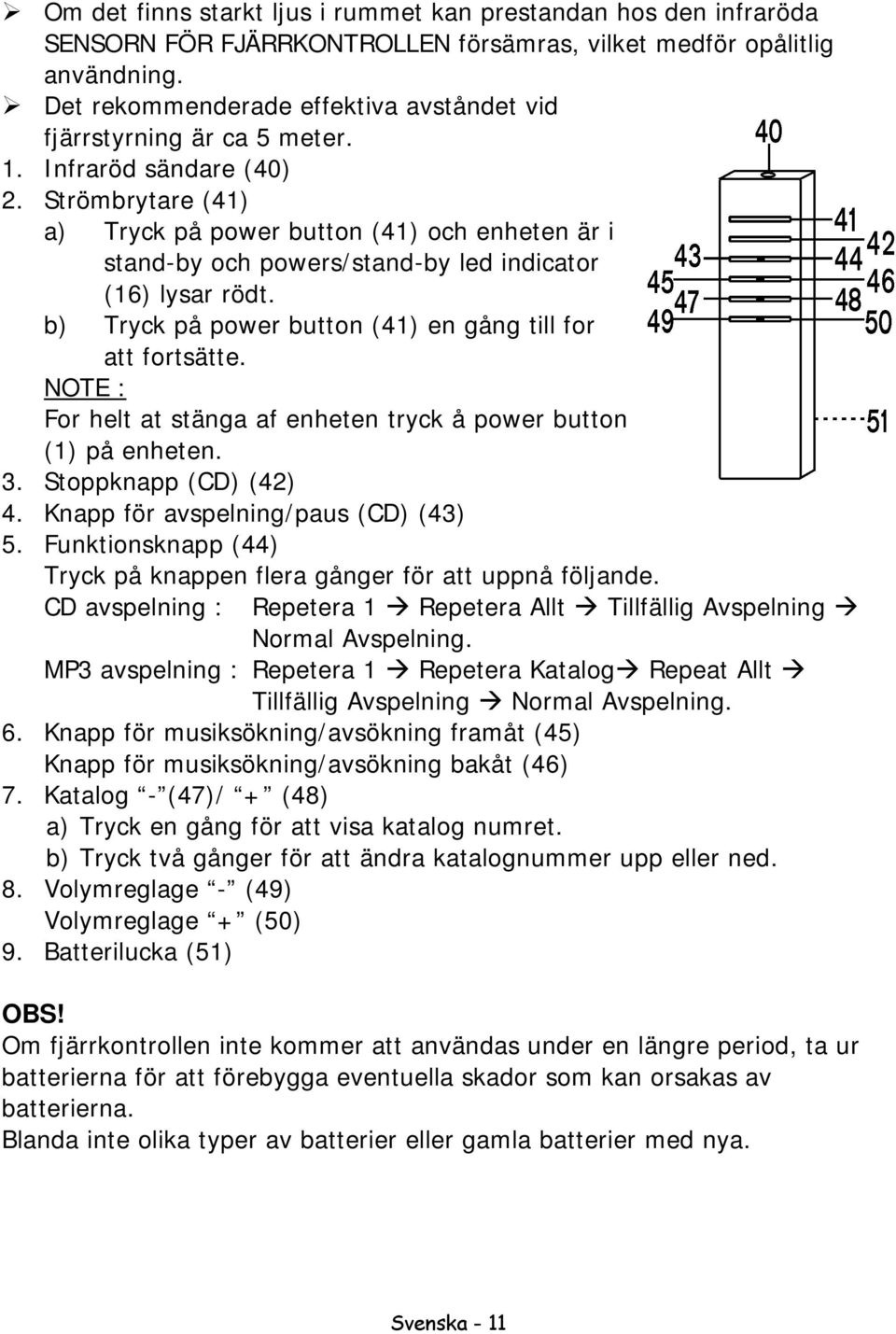

11 Om det finns starkt ljus i rummet kan prestandan hos den infraröda SENSORN FÖR FJÄRRKONTROLLEN försämras, vilket medför opålitlig användning. Det rekommenderade effektiva avståndet vid fjärrstyrning är ca 5 meter. 1. Infraröd sändare (40) 2. Strömbrytare (41) a) Tryck på power button (41) och enheten är i stand-by och powers/stand-by led indicator (16) lysar rödt. b) Tryck på power button (41) en gång till for att fortsätte. NOTE : For helt at stänga af enheten tryck å power button (1) på enheten. 3. Stoppknapp (CD) (42) 4. Knapp för avspelning/paus (CD) (43) 5. Funktionsknapp (44) Tryck på knappen flera gånger för att uppnå följande. CD avspelning : Repetera 1 Repetera Allt Tillfällig Avspelning Normal Avspelning. MP3 avspelning : Repetera 1 Repetera Katalog Repeat Allt Tillfällig Avspelning Normal Avspelning. 6. Knapp för musiksökning/avsökning framåt (45) Knapp för musiksökning/avsökning bakåt (46) 7. Katalog - (47)/ + (48) a) Tryck en gång för att visa katalog numret. b) Tryck två gånger för att ändra katalognummer upp eller ned. 8. Volymreglage - (49) Volymreglage + (50) 9. Batterilucka (51) OBS! Om fjärrkontrollen inte kommer att användas under en längre period, ta ur batterierna för att förebygga eventuella skador som kan orsakas av batterierna. Blanda inte olika typer av batterier eller gamla batterier med nya. Svenska - 11

12 VARNING: FÖR ATT MINSKA RISKEN FÖR BRAND ELLER STÖTAR, UTSÄTT INTE ENHETEN FÖR REGN ELLER FUKT OCH TA INTE BORT KÅPAN. KONTROLLAMPORNA HAR LÖDATS FAST. DET FINNS INGA DELAR I ENHETEN SOM KAN UNDERHÅLLAS AV ANVÄNDAREN ANLITA KVALIFICERAD SERVICEPERSONAL. UNDERHÅLL RENGÖRING AV HUVUDEN Rengör huvudena regelbundet för att avlägsna damm och partiklar från kassettband. Smuts på huvuden försämrar ljudkvaliteten både vid inspelning och avspelning. Svenska - 12
