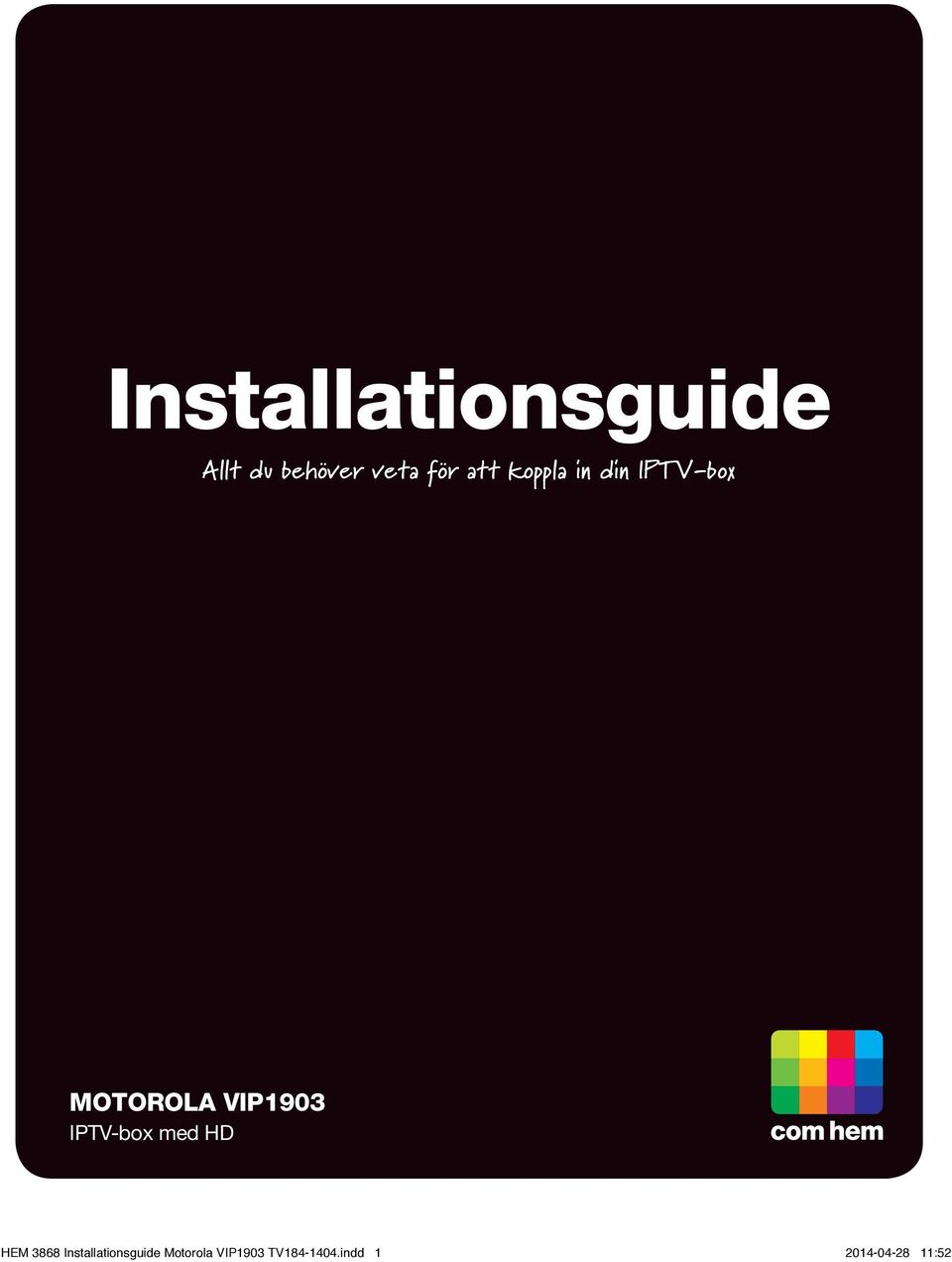

1 Installationsguide Allt du behöver veta för att koppla in din IP-box MOTOOA VIP1903 IP-box med HD HEM 3868 Installationsguide Motorola VIP indd :52

2 Grattis till ett bra val! Så snart du har installerat utrustningen är det bara att börja använda din nya tjänst. Viktigt: Placera IP-boxen så att luft kan cirkulera runt den. Innan du börjar installationen Kontrollera gärna förpackningens innehåll innan du påbörjar installationen för att säkerställa att allt finns med. Om något saknas kontaktar du Com Hem Kundservice på telefon så hjälper vi dig. När IP-boxen är igång lyser en lampa med ett grönt fast sken på boxens framsida. I förpackningen ligger: IP-box Dokumentation Nätverkskabel -kabel ETHENET POWE TOSINK Strömkabel SCAT-kabel Fjärrkontroll med 2 st AAA-batterier Anslutning för SCAT-kabel Anslutning för -kabel Anslutning för nätverkskabel Anslutning för strömkabel Com Hem programkort används inte till boxen. Om du har ett programkort sedan tidigare, stoppa inte in det i springan på boxen. HEM 3868 Installationsguide Motorola VIP indd :52

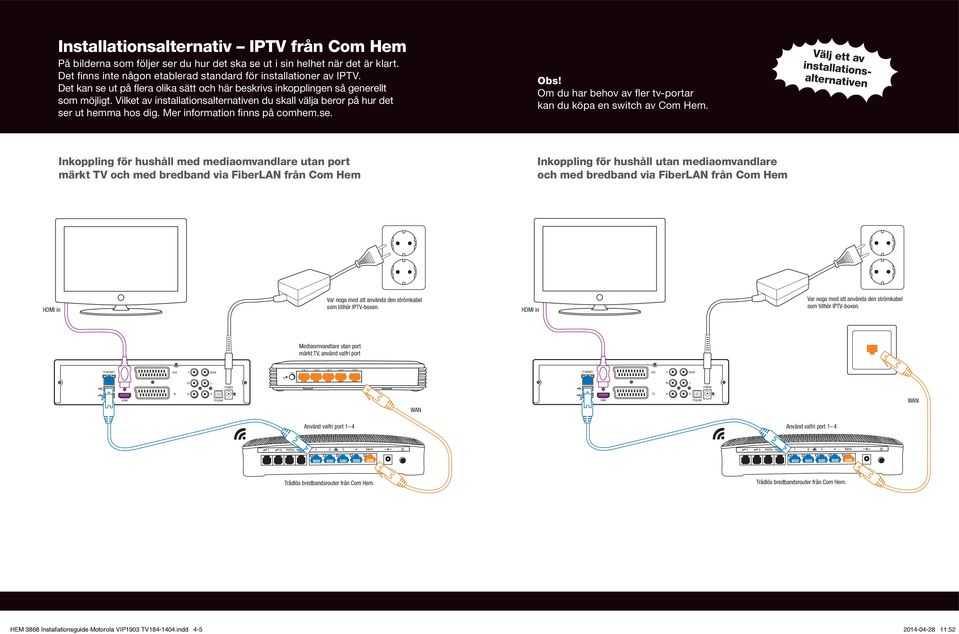

3 ON OFF ETHENET Installationsalternativ IP från Com Hem På bilderna som följer ser du hur det ska se ut i sin helhet när det är klart. Det finns inte någon etablerad standard för installationer av IP. Det kan se ut på flera olika sätt och här beskrivs inkopplingen så generellt som möjligt. Vilket av installationsalternativen du skall välja beror på hur det ser ut hemma hos dig. Mer information finns på comhem.se. Obs! Om du har behov av fler tv-portar kan du köpa en switch av Com Hem. Välj ett av installationsalternativen Inkoppling för hushåll med mediaomvandlare utan port märkt och med bredband via FiberAN från Com Hem Inkoppling för hushåll utan mediaomvandlare och med bredband via FiberAN från Com Hem in som tillhör IP-boxen. in som tillhör IP-boxen. Mediaomvandlare utan port märkt, använd valfri port ETHENET ED AN 1 AN 2 AN 3 AN 4 AN 5 POWE POWE TOSINK WAN TOSINK WAN Använd valfri port 1 4 Använd valfri port PSTN DS WAN 2 PSTN DS WAN Trådlös bredbandsrouter från Com Hem. Trådlös bredbandsrouter från Com Hem. HEM 3868 Installationsguide Motorola VIP indd :52

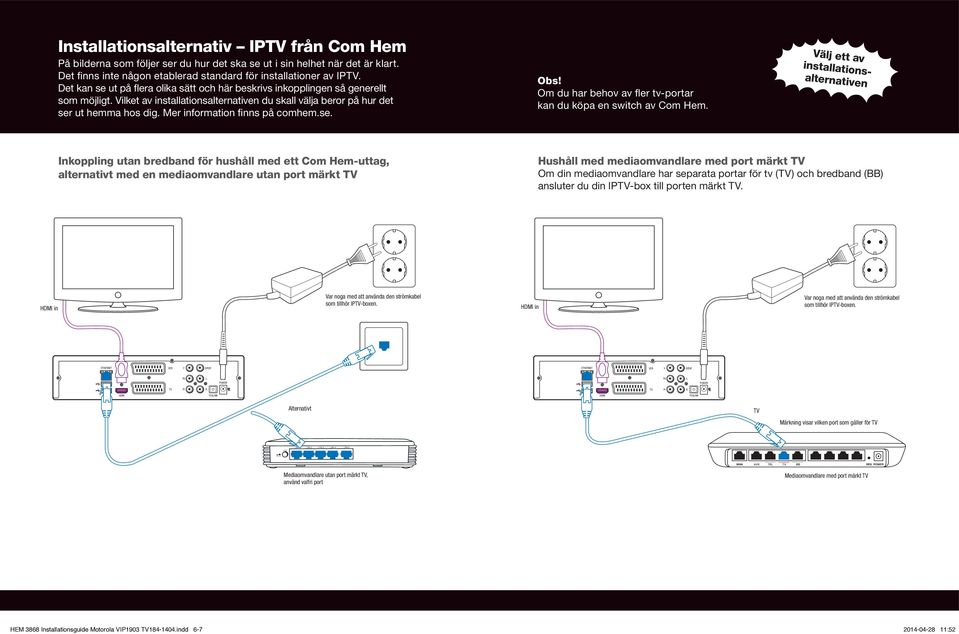

4 ON OFF Installationsalternativ IP från Com Hem På bilderna som följer ser du hur det ska se ut i sin helhet när det är klart. Det finns inte någon etablerad standard för installationer av IP. Det kan se ut på flera olika sätt och här beskrivs inkopplingen så generellt som möjligt. Vilket av installationsalternativen du skall välja beror på hur det ser ut hemma hos dig. Mer information finns på comhem.se. Obs! Om du har behov av fler tv-portar kan du köpa en switch av Com Hem. Välj ett av installationsalternativen Inkoppling utan bredband för hushåll med ett Com Hem-uttag, alternativt med en mediaomvandlare utan port märkt Hushåll med mediaomvandlare med port märkt Om din mediaomvandlare har separata portar för tv () och bredband (BB) ansluter du din IP-box till porten märkt. in som tillhör IP-boxen. in som tillhör IP-boxen. ETHENET ETHENET POWE POWE TOSINK TOSINK Alternativt Märkning visar vilken port som gäller för ED AN 1 AN 2 AN 3 AN 4 AN 5 AUX TE BB Mediaomvandlare utan port märkt, använd valfri port Mediaomvandlare med port märkt HEM 3868 Installationsguide Motorola VIP indd :52

5 ]0 Fortsätt installationen Stäng av och sätt på boxen (AV/PÅ-knapp) Starta din IP-box, din tv och all annan utrustning som används. Ställ in din tv så att du ser bilden från IP-boxen genom att använda Source (källa)-knappen på fjärrkontrollen till din tv. Meny Bekräfta val MENU INFO För mer information Den brukar se ut så här: AV Ext. Source Exempel: om du kopplar in -kabeln från IP-boxen i tv:n i in 2 väljer du in 2 med fjärrkontrollen. Navigeringsknappar, byt program och bläddra i listor OK Snabbknapp för tv-meny Sänk och höj volymen Följ sedan instruktionen på skärmen. Du är nu redo att använda din IP-box. Gå ett steg tillbaka i navigeringen BACK Gå tillbaka till tv-bilden öd = Barnspärr Grön = Tv-guide Blå = Favoritlista Stäng av ljudet Siffer- och bokstavsknappar 1_ 2ABC 3DEF 4GHI 5JK 6MNO 7PQS 8TUV 9WXZ Använda SCAT-kabel Om din tv inte har anslutning för -kabel kan du använda den medföljande SCAT-kabeln. När du ansluter med SCAT-kabel så får du inte HD-kvalitet och din tv-upplevelse blir inte lika bra. På sid 3 ser du i vilken utgång du ska ansluta din SCAT-kabel. Text-tv Denna knapp används ej Batterilucka på baksidan. Sätt in de två medföljande batterierna. TEXT + EC Navigeringsknapparna Den inre ringen med de fyra pil tangenterna runt OK-knappen, används för att navigera bland kanalinformation i tv-läge samt för navigering i Tv-guiden och i menyer. Den yttre ringen används för att byta kanal. HEM 3868 Installationsguide Motorola VIP indd :52

6 Anteckningar HEM 3868 Installationsguide Motorola VIP indd :52

7 Com Hem Kundservice telefon HEM 3868 Installationsguide Motorola VIP indd :52
