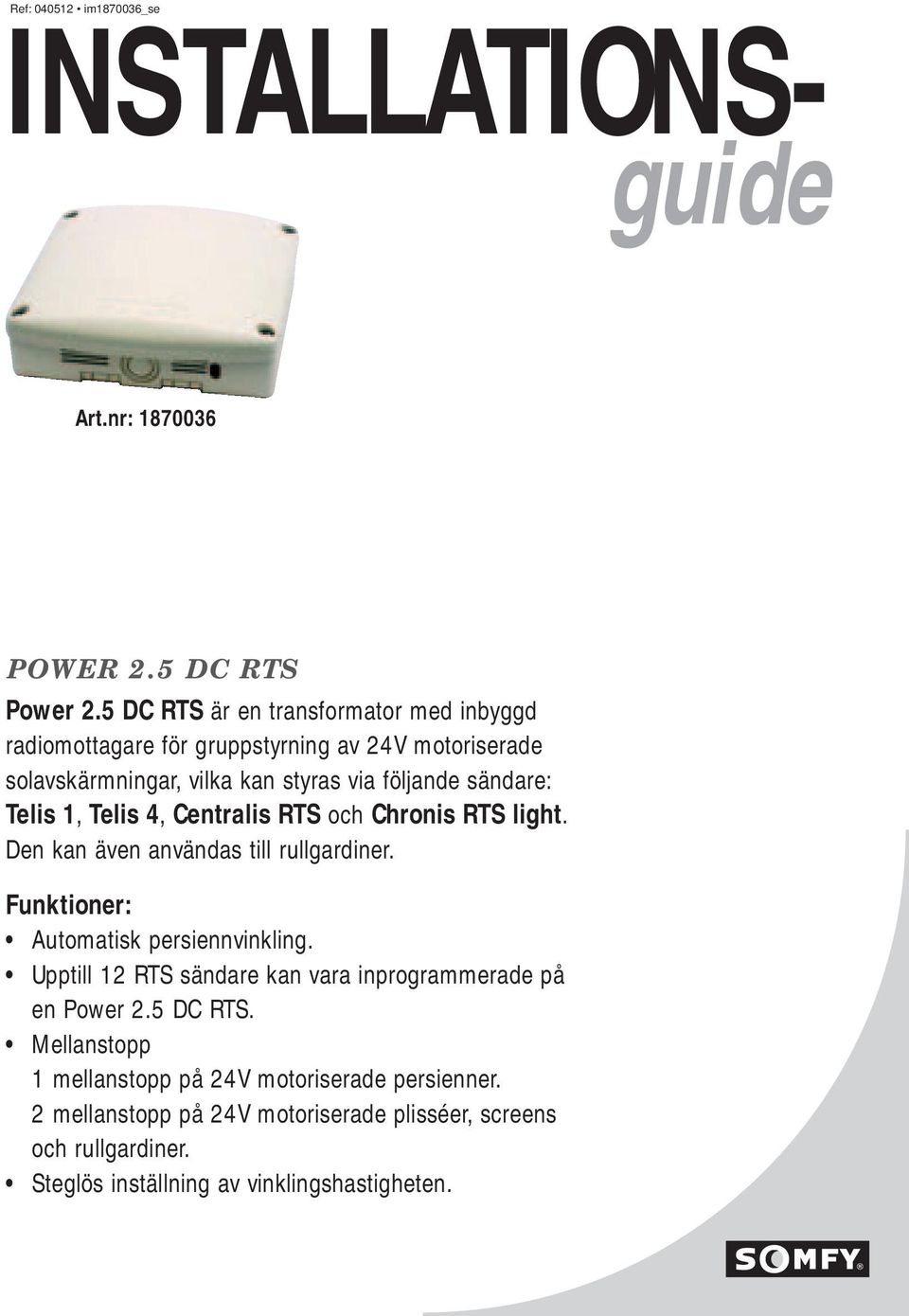

1 Ref: im _se INSTALLATIONSguide Art.nr: POWER 2.5 DC RTS Power 2.5 DC RTS är en transformator med inbyggd radiomottagare för gruppstyrning av 24V motoriserade solavskärmningar, vilka kan styras via följande sändare: Telis 1, Telis 4, Centralis RTS och Chronis RTS light. Den kan även användas till rullgardiner. Funktioner: Automatisk persiennvinkling. Upptill 12 RTS sändare kan vara inprogrammerade på en Power 2.5 DC RTS. Mellanstopp 1 mellanstopp på 24V motoriserade persienner. 2 mellanstopp på 24V motoriserade plisséer, screens och rullgardiner. Steglös inställning av vinklingshastigheten.

2 1 Matning: 230 V AC Tekniska data Frekvens: Mhz Utspänning: 24 V DC SELV Kappslingsklass: IP 20 Ström: 2.5 A Endast för invändigt bruk Ger ström vid kommando: 180 sek Färg: Vit Dimensioner: 150 x 150 x 50 mm Kompatibel med: Telis 1/4 RTS Centralis RTS Chronis RTS Chronis RTS L Montering Skruva av locket på Power 2.5 DC RTS. Borra 2 st hål i väggen enligt Fig. 1. Fixera 2 skruvar i väggen och tryck Power 2.5 DC RTS boxens spår över skruvskallarna. Spänn fast skruvarna. Koppling 150 mm 150 mm 50 mm Följande antal motorer går att koppla till Power 2.5 DC: Motortyp: LV 2544 LV 2564 LW 2544 LW2583 LWE2583 LT28B LT28B H2 2Antal motorer: Hereby, SOMFY, declares that this equipment is in compliance with the essential requirements and other relevant provisions of Directive 1999/5/EC. A Declaration of Conformity is available at the web address Heading CE. usable in EU, Installation OBSERVERA! Trådlösa radioprodukter, som t ex trådlösa hörlurar, som arbetar inom Mhz kan påverka funktionen hos Power 2.5 DC RTS. Även metaller kan påverka radiomottagningen, som t ex innertak av tjock metallplåt. 133 mm Fig. 1 eller eller 230 V AC 24 DC 230 V AC 10 mm 20 mm 24 DC 230 V AC 24 DC Kablaget skall monteras enligt skissen i Fig 2. Matning 230V resp. utspänning 24V måste vara i olika kablar, dvs använd ej 4-ledare. Tänk på följande: Koppla ur 230V matning när något arbete skall utföras i boxen. Försök undvika statisk elektricitet, då detta riskerar att skada elektriska komponenter. Använd flexibla kablar. Se till att det inte är någon press på inkopplingsplintarna efter installationen. Om en motor kör i fel riktning, polvänd kablarna. Fas Nolla +- 1 MOT 2 Skruva på locket på Power 2.5 DC RTS, när installationen är klar. Fig V 24V SOMFY DC MOTOR 2

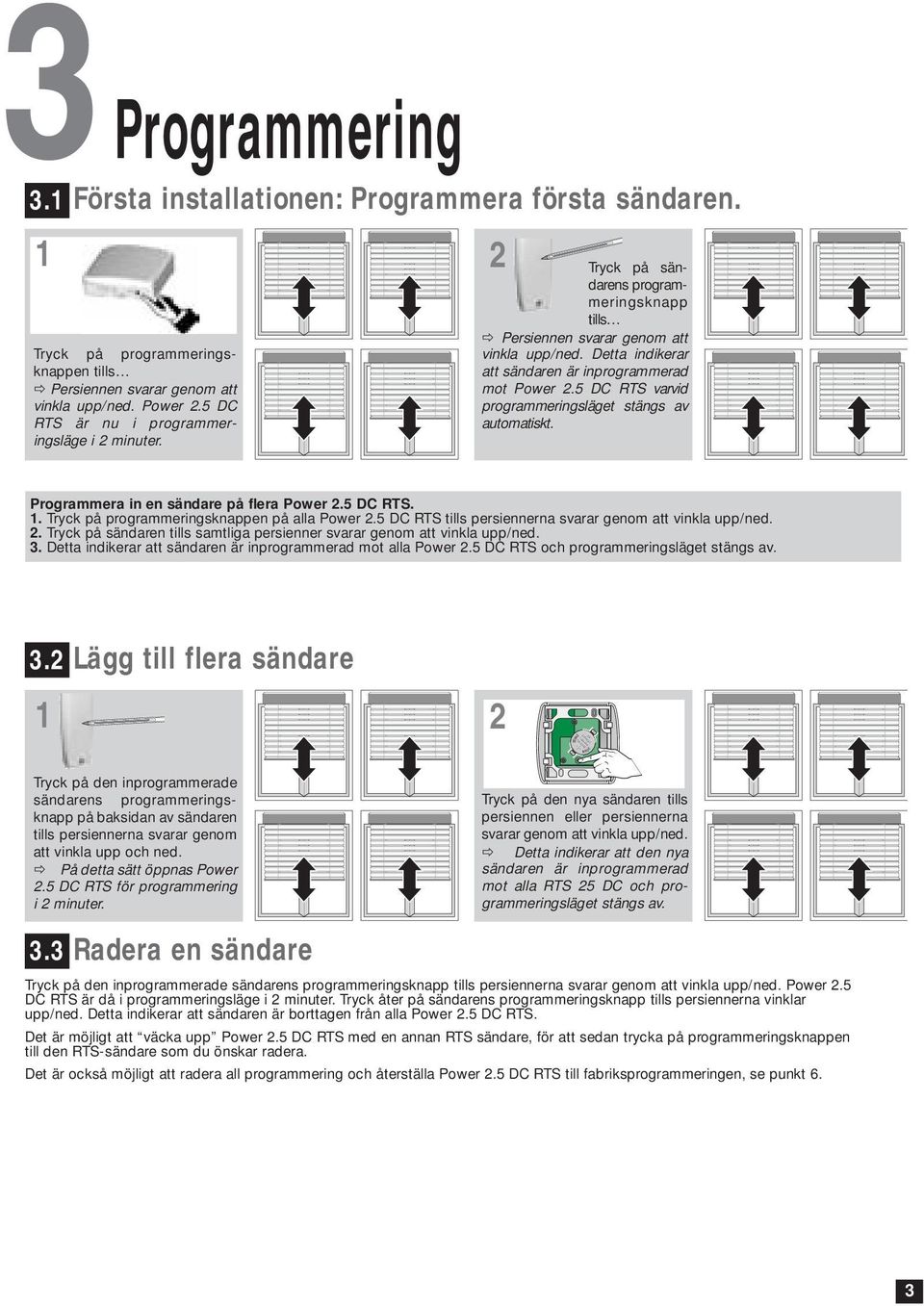

3 3Programmering 3.1 Första installationen: Programmera första sändaren. 1 Tryck på programmeringsknappen tills Persiennen svarar genom att vinkla upp/ned. Power 2.5 DC RTS är nu i programmeringsläge i 2 minuter. 2 Tryck på sändarens programmeringsknapp tills Persiennen svarar genom att vinkla upp/ned. Detta indikerar att sändaren är inprogrammerad mot Power 2.5 DC RTS varvid programmeringsläget stängs av automatiskt. Programmera in en sändare på flera Power 2.5 DC RTS. 1. Tryck på programmeringsknappen på alla Power 2.5 DC RTS tills persiennerna svarar genom att vinkla upp/ned. 2. Tryck på sändaren tills samtliga persienner svarar genom att vinkla upp/ned. 3. Detta indikerar att sändaren är inprogrammerad mot alla Power 2.5 DC RTS och programmeringsläget stängs av. 3.2 Lägg till flera sändare 1 2 S WIS S 3V 3V LITHIUM LITHIUM RENATA RENATA CR CR M A D E Tryck på den inprogrammerade sändarens programmeringsknapp på baksidan av sändaren tills persiennerna svarar genom att vinkla upp och ned. På detta sätt öppnas Power 2.5 DC RTS för programmering i 2 minuter. 3.3 Radera en sändare Tryck på den nya sändaren tills persiennen eller persiennerna svarar genom att vinkla upp/ned. Detta indikerar att den nya sändaren är inprogrammerad mot alla RTS 25 DC och programmeringsläget stängs av. Tryck på den inprogrammerade sändarens programmeringsknapp tills persiennerna svarar genom att vinkla upp/ned. Power 2.5 DC RTS är då i programmeringsläge i 2 minuter. Tryck åter på sändarens programmeringsknapp tills persiennerna vinklar upp/ned. Detta indikerar att sändaren är borttagen från alla Power 2.5 DC RTS. Det är möjligt att väcka upp Power 2.5 DC RTS med en annan RTS sändare, för att sedan trycka på programmeringsknappen till den RTS-sändare som du önskar radera. Det är också möjligt att radera all programmering och återställa Power 2.5 DC RTS till fabriksprogrammeringen, se punkt 6. 3

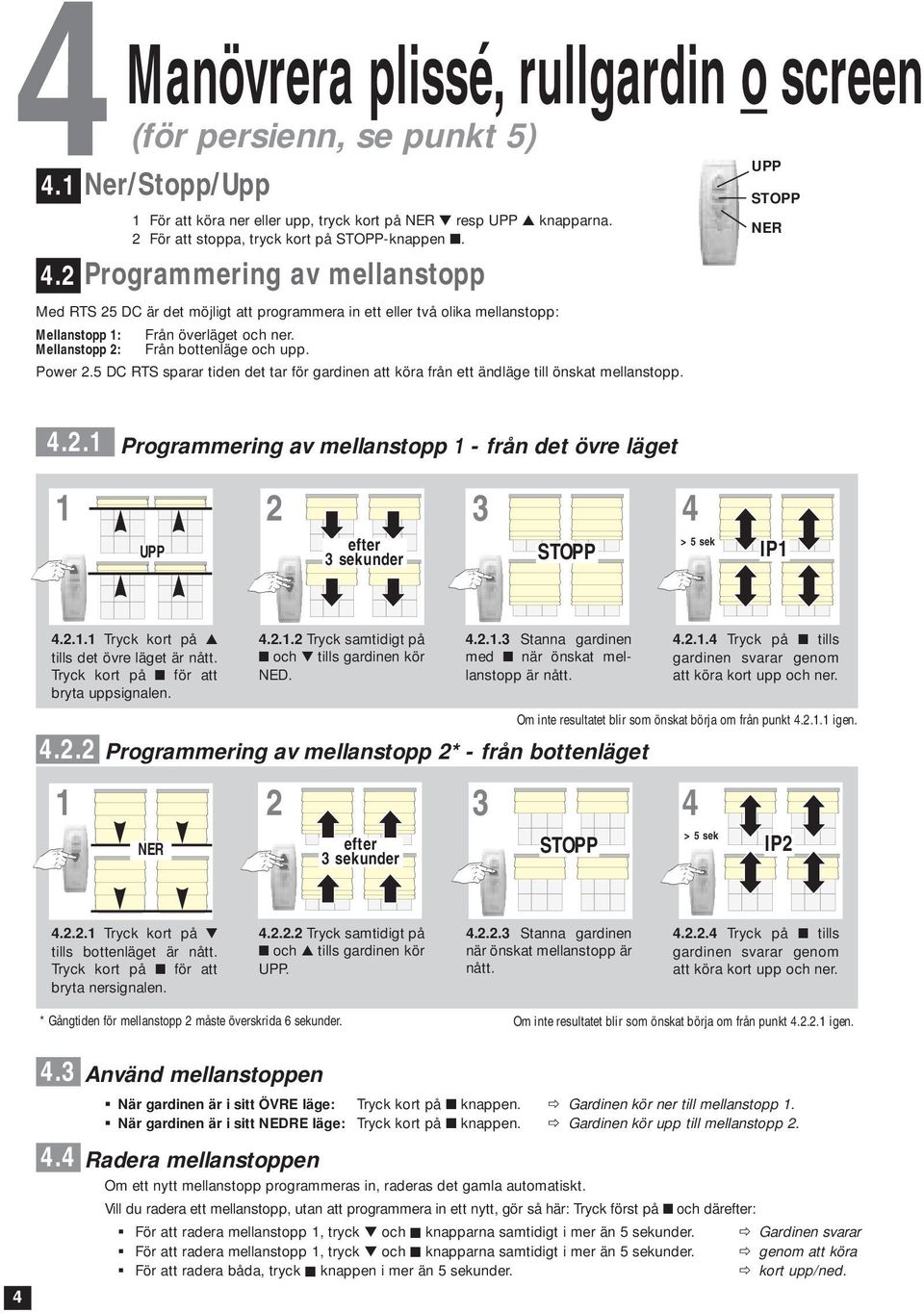

4 44.1 Ner/Stopp/Upp 4.2 Manövrera plissé, rullgardin o screen (för persienn, se punkt 5) 1 För att köra ner eller upp, tryck kort på NER resp knapparna. 2 För att stoppa, tryck kort på STOPP-knappen. Programmering av mellanstopp Med RTS 25 DC är det möjligt att programmera in ett eller två olika mellanstopp: Mellanstopp 1: Från överläget och ner. Mellanstopp 2: Från bottenläge och upp. Power 2.5 DC RTS sparar tiden det tar för gardinen att köra från ett ändläge till önskat mellanstopp. STOPP NER Programmering av mellanstopp 1 - från det övre läget efter > 5 sek 3 sekunder STOPP IP Tryck kort på tills det övre läget är nått. Tryck kort på för att bryta uppsignalen Tryck samtidigt på och tills gardinen kör NED Stanna gardinen med när önskat mellanstopp är nått. Programmering av mellanstopp 2* - från bottenläget NER efter 3 sekunder Tryck på tills gardinen svarar genom att köra kort upp och ner. Om inte resultatet blir som önskat börja om från punkt igen. STOPP > 5 sek IP Tryck kort på tills bottenläget är nått. Tryck kort på för att bryta nersignalen Tryck samtidigt på och tills gardinen kör Stanna gardinen när önskat mellanstopp är nått Tryck på tills gardinen svarar genom att köra kort upp och ner. * Gångtiden för mellanstopp 2 måste överskrida 6 sekunder. Om inte resultatet blir som önskat börja om från punkt igen Använd mellanstoppen När gardinen är i sitt ÖVRE läge: Tryck kort på knappen. Gardinen kör ner till mellanstopp 1. När gardinen är i sitt NEDRE läge: Tryck kort på knappen. Gardinen kör upp till mellanstopp 2. Radera mellanstoppen Om ett nytt mellanstopp programmeras in, raderas det gamla automatiskt. Vill du radera ett mellanstopp, utan att programmera in ett nytt, gör så här: Tryck först på och därefter: För att radera mellanstopp 1, tryck och knapparna samtidigt i mer än 5 sekunder. Gardinen svarar För att radera mellanstopp 1, tryck och knapparna samtidigt i mer än 5 sekunder. genom att köra För att radera båda, tryck knappen i mer än 5 sekunder. kort upp/ned.

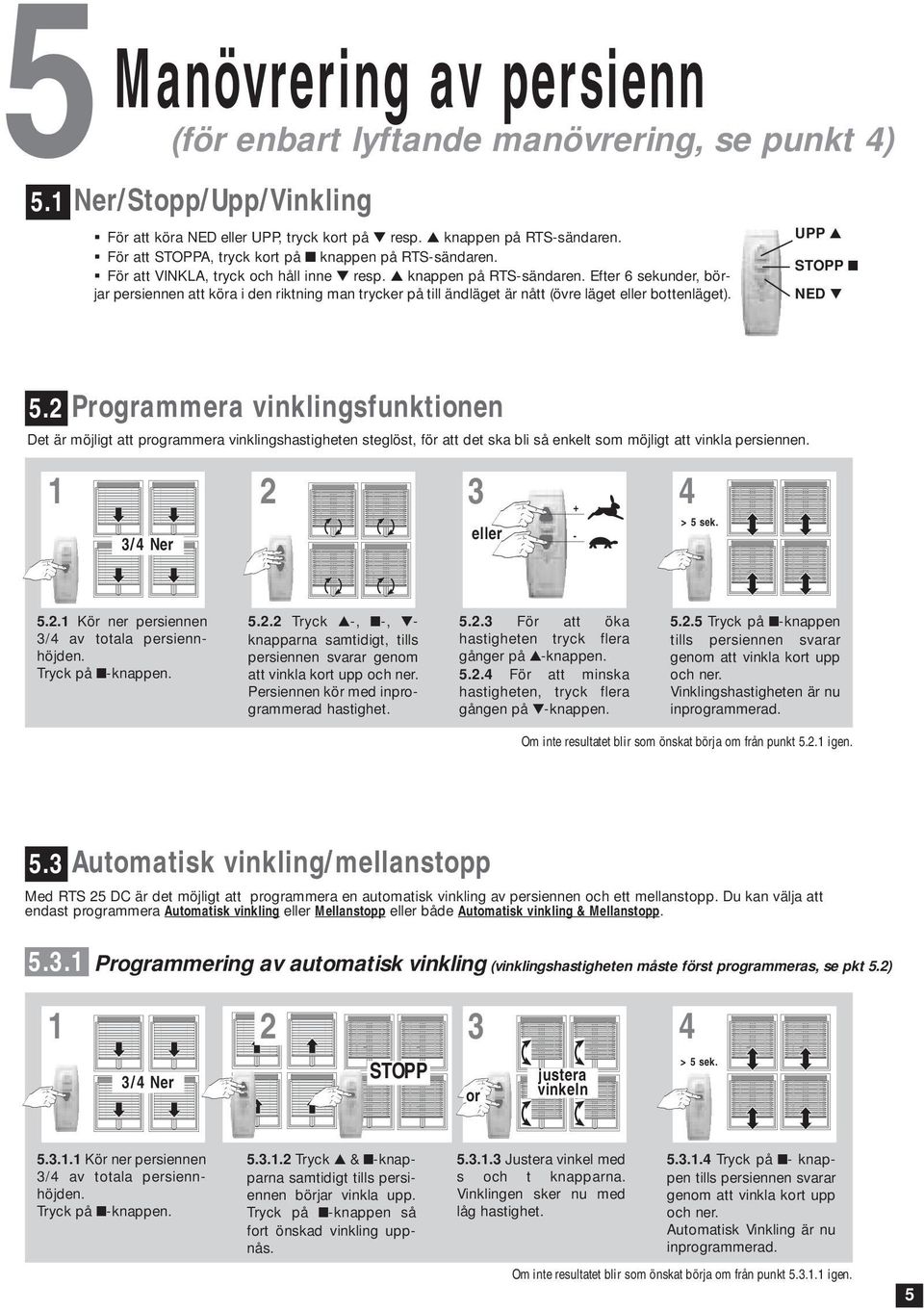

5 Manövrering av persienn (för enbart lyftande manövrering, se punkt 4) 55.1 Ner/Stopp/Upp/Vinkling För att köra NED eller, tryck kort på resp. knappen på RTS-sändaren. För att STOPPA, tryck kort på knappen på RTS-sändaren. För att VINKLA, tryck och håll inne resp. knappen på RTS-sändaren. Efter 6 sekunder, börjar persiennen att köra i den riktning man trycker på till ändläget är nått (övre läget eller bottenläget). STOPP NED 5.2 Programmera vinklingsfunktionen Det är möjligt att programmera vinklingshastigheten steglöst, för att det ska bli så enkelt som möjligt att vinkla persiennen eller 3/4 Ner + > 5 sek Kör ner persiennen 3/4 av totala persiennhöjden. Tryck på -knappen Tryck -, -, - knapparna samtidigt, tills persiennen svarar genom att vinkla kort upp och ner. Persiennen kör med inprogrammerad hastighet För att öka hastigheten tryck flera gånger på -knappen För att minska hastigheten, tryck flera gången på -knappen Tryck på -knappen tills persiennen svarar genom att vinkla kort upp och ner. Vinklingshastigheten är nu inprogrammerad. Om inte resultatet blir som önskat börja om från punkt igen. 5.3 Automatisk vinkling/mellanstopp Med RTS 25 DC är det möjligt att programmera en automatisk vinkling av persiennen och ett mellanstopp. Du kan välja att endast programmera Automatisk vinkling eller Mellanstopp eller både Automatisk vinkling & Mellanstopp Programmering av automatisk vinkling (vinklingshastigheten måste först programmeras, se pkt 5.2) /4 Ner STOPP or justera vinkeln > 5 sek Kör ner persiennen 3/4 av totala persiennhöjden. Tryck på -knappen Tryck & -knapparna samtidigt tills persiennen börjar vinkla upp. Tryck på -knappen så fort önskad vinkling uppnås Justera vinkel med s och t knapparna. Vinklingen sker nu med låg hastighet Tryck på - knappen tills persiennen svarar genom att vinkla kort upp och ner. Automatisk Vinkling är nu inprogrammerad. Om inte resultatet blir som önskat börja om från punkt igen. 5

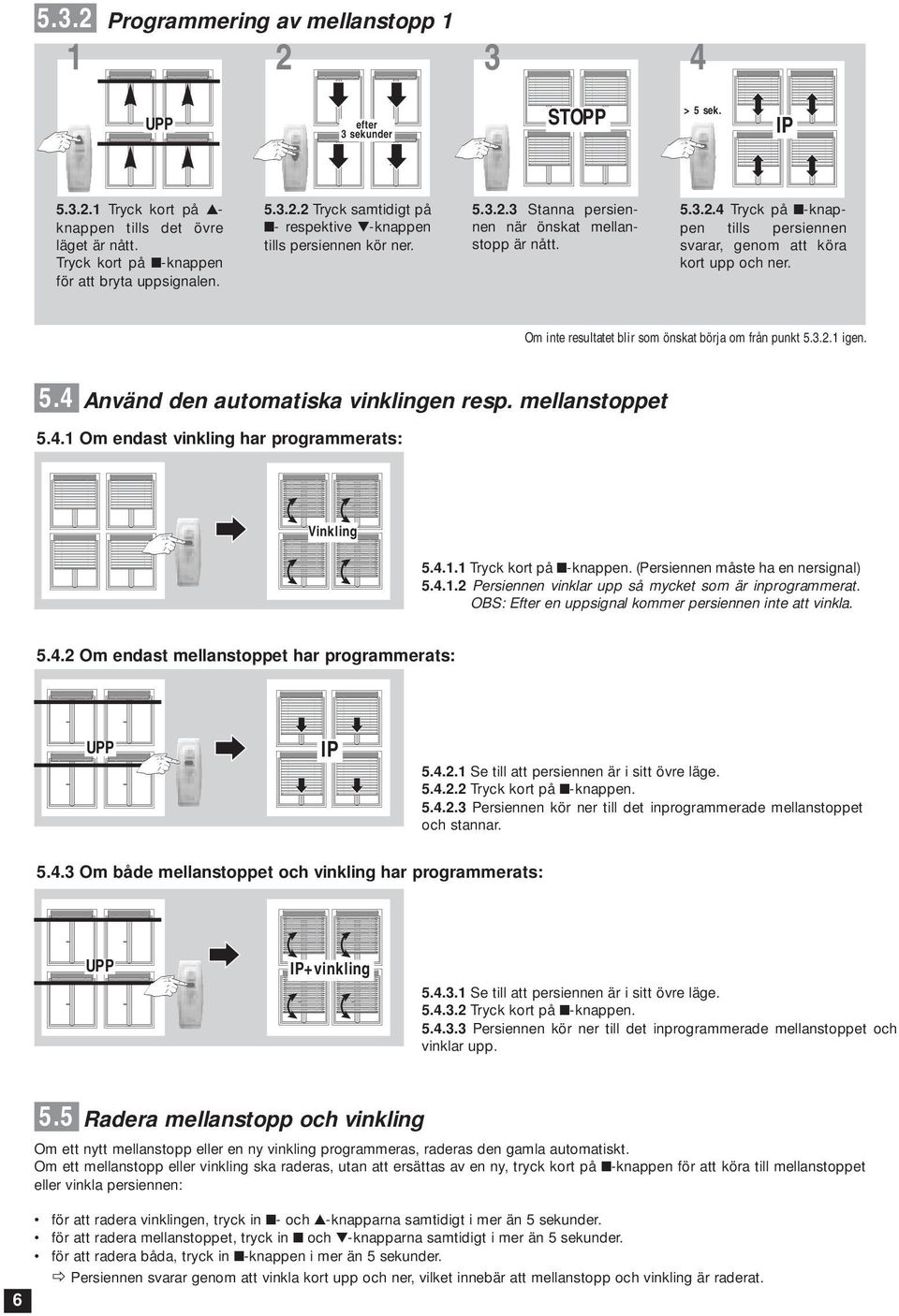

6 5.3.2 Programmering av mellanstopp efter 3 sekunder STOPP > 5 sek. IP Tryck kort på - knappen tills det övre läget är nått. Tryck kort på -knappen för att bryta uppsignalen Tryck samtidigt på - respektive -knappen tills persiennen kör ner Stanna persiennen när önskat mellanstopp är nått Tryck på -knappen tills persiennen svarar, genom att köra kort upp och ner. Om inte resultatet blir som önskat börja om från punkt igen. 5.4 Använd den automatiska vinklingen resp. mellanstoppet Om endast vinkling har programmerats: Vinkling Tryck kort på -knappen. (Persiennen måste ha en nersignal) Persiennen vinklar upp så mycket som är inprogrammerat. OBS: Efter en uppsignal kommer persiennen inte att vinkla Om endast mellanstoppet har programmerats: IP Se till att persiennen är i sitt övre läge Tryck kort på -knappen Persiennen kör ner till det inprogrammerade mellanstoppet och stannar Om både mellanstoppet och vinkling har programmerats: IP+vinkling Se till att persiennen är i sitt övre läge Tryck kort på -knappen Persiennen kör ner till det inprogrammerade mellanstoppet och vinklar upp Radera mellanstopp och vinkling Om ett nytt mellanstopp eller en ny vinkling programmeras, raderas den gamla automatiskt. Om ett mellanstopp eller vinkling ska raderas, utan att ersättas av en ny, tryck kort på -knappen för att köra till mellanstoppet eller vinkla persiennen: för att radera vinklingen, tryck in - och -knapparna samtidigt i mer än 5 sekunder. för att radera mellanstoppet, tryck in och -knapparna samtidigt i mer än 5 sekunder. för att radera båda, tryck in -knappen i mer än 5 sekunder. Persiennen svarar genom att vinkla kort upp och ner, vilket innebär att mellanstopp och vinkling är raderat.

7 6 Återställ Power 2.5 DC RTS 7Ingenting fungerar: Felsökningsguide För kort körtid/matning: För att radera all programmering, håll programmeringsknappen på Power 2.5 DC RTS intryckt medan solskyddet gör följande rörelser: 1. Solskyddet vinklar eller går upp/ned 1 gång 2. Solskyddet vinklar eller går upp/ned 2 gånger 3. Solskyddet vinklar eller går upp/ned 1 gång 4. Bryt nu strömmen (med knappen fortfarande intryckt). Power 2.5 DC RTS är nu fullständigt nollställd! Kontrollera kabeldragningen. Kontrollera motorerna. Kontrollera matningen. Kontrollera batteriet i sändaren. Kontrollera att en Somfy RTS-sändare används. OBS! Endast dessa sändare fungerar. Kontrollera att sändaren har blivit ordentligt inprogrammerad i Power 2.5 DC RTS minne. Kontrollera att ingen annan radiokälla interfererar. Problem med programmeringen av vinklingen: Tänk på att programmera persiennvinklingen när persiennerna är nerkörda 2/3 av totalhöjden. Problem med mellanstoppet: Det inprogrammerade mellanstoppet kan endast nås genom att utgå från det övre läget (persienn) eller från det undre läget (plissé eller rullgardin) och inte när solskyddet befinner sig i något annat läge > 2 sec. STOP > 5 sec. Om persiennerna inte når sin programmerade position, kan matningstiden Tryck kort på -knappen. vara för kort. För att Power 2.5 DC RTS skall ge spänning i 180 sekunder, tryck och håll & -knapparna intryckta. Persiennerna börjar röra sig. Tryck och håll & -knapparna intryckta tills persiennerna börjar röra på sig. Detta indikerar att den nya matningstiden är 180 sekunder. Om du inte vet var du befinner dig i programmeringen: Tryck på -knappen tills solavskärmningen svarar genom att kort köra upp och ned. 7

8 Med reservation för tekniska ändringar. Somfy Nordic AB, Somfy Nordic AB, 0210-Power 2.5 DC RTS im _se.qxd 8
