Installationsinstruktion TimeLox Wallox E Standard

Transkript

1 TS-097/ SE_B 1(5) Installationsinstruktion TimeLox Wallox E Standard VERSIONER Denna installationsinstruktion gäller för följande versioner: Standard Wallox E MC/EC/Co (Art.Nr A) Wallox E MC/EC/Co KS (Art.Nr B) Wallox E Office (Art.Nr E) Wallox E Access (Art.Nr F) Wallox E Office spår2 (Art.Nr G) Installationsinstruktioner för installation av Wallox E LDC bifogas produkten eller kan beställas från Timelox AB vid behov (Enbart på engelska). INNEHÅLL Wallox E enhet Fästplåt 2 nycklar till låscylindern 1 transientskyddsdiod Installationsinstruktion med monteringsritning (detta dokument). Observera att inga skruvar levereras tillsammans med enheten eftersom de måste anpassas efter materialet i väggen. INSTALLATION Wallox E är gjord för att monteras på en slät yta, inomhus eller utomhus. Om enheten monteras utomhus ska den placeras på en vertikal yta, under tak. Om det inte finns möjlighet att montera den under tak ska ett regnskydd användas, för att skydda enheten från kraftigt regn. Undvik att montera den på platser som exponeras för långvarigt starkt solljus i annars varmt klimat.

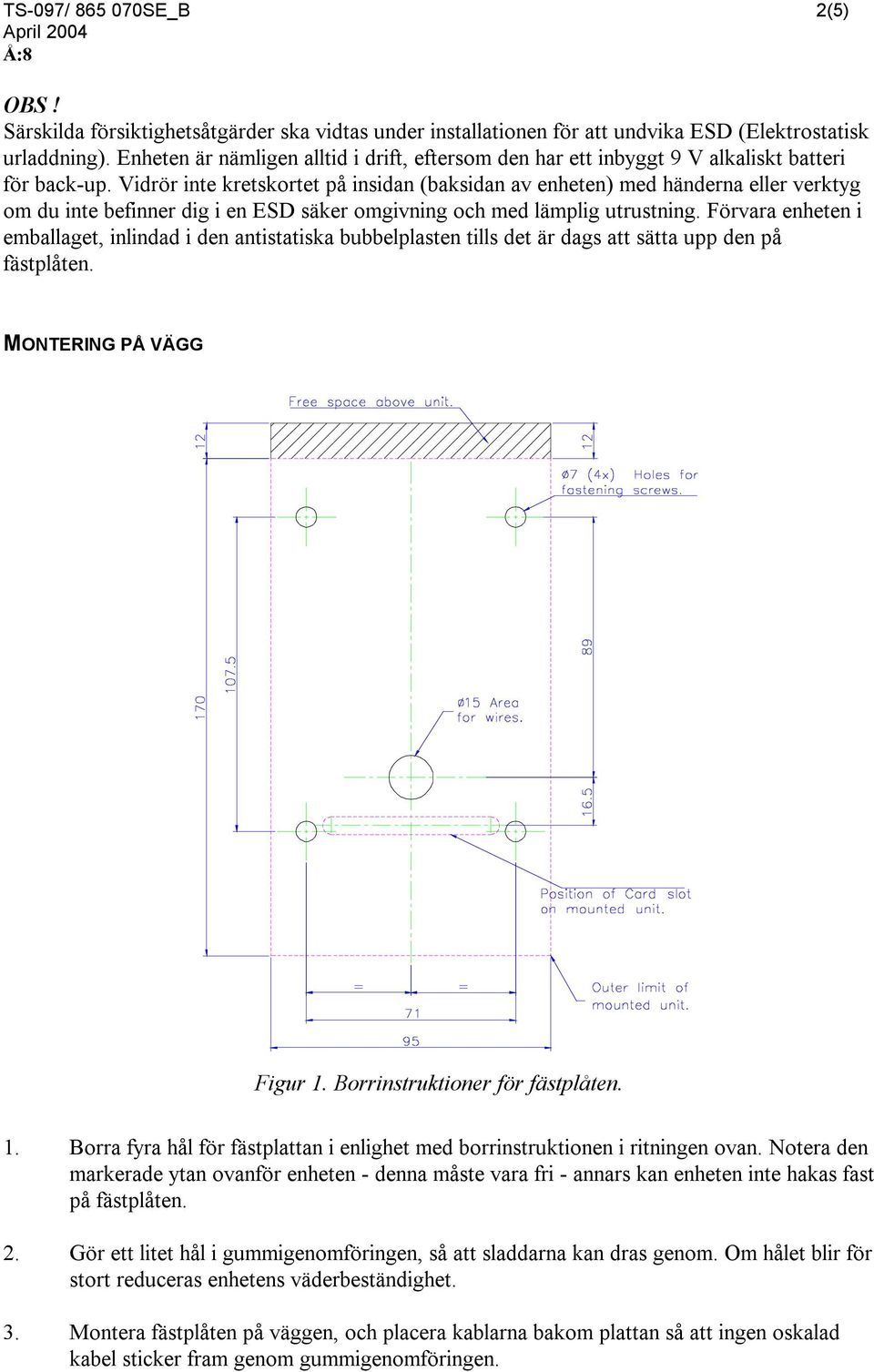

2 TS-097/ SE_B 2(5) OBS! Särskilda försiktighetsåtgärder ska vidtas under installationen för att undvika ESD (Elektrostatisk urladdning). Enheten är nämligen alltid i drift, eftersom den har ett inbyggt 9 V alkaliskt batteri för back-up. Vidrör inte kretskortet på insidan (baksidan av enheten) med händerna eller verktyg om du inte befinner dig i en ESD säker omgivning och med lämplig utrustning. Förvara enheten i emballaget, inlindad i den antistatiska bubbelplasten tills det är dags att sätta upp den på fästplåten. MONTERING PÅ VÄGG Figur 1. Borrinstruktioner för fästplåten. 1. Borra fyra hål för fästplattan i enlighet med borrinstruktionen i ritningen ovan. Notera den markerade ytan ovanför enheten - denna måste vara fri - annars kan enheten inte hakas fast på fästplåten. 2. Gör ett litet hål i gummigenomföringen, så att sladdarna kan dras genom. Om hålet blir för stort reduceras enhetens väderbeständighet. 3. Montera fästplåten på väggen, och placera kablarna bakom plattan så att ingen oskalad kabel sticker fram genom gummigenomföringen.

3 TS-097/ SE_B 3(5) 4. Koppla kablarna enligt ritningen. Notera följande: a) Kablarna ska vara skalade 10 mm för att uppnå säker kontakt i anslutningarna.. b) Om enheten installeras inomhus, ska värmeelementet kopplas bort. Detta görs genom att ta bort den fabriksanslutna sladden mellan nummer 1 och nummer 3. c) Om enheten installeras utomhus ska värmeelementet användas. d) För kopplingsexempel se sista avsnittet. (Anslutningarna 11 och 12 enbart för LoxLine version.) Figur 2. Kopplingsanslutningar på fästplåten för Wallox E. 5. När alla kablarna är kopplade till anslutningarna, slå på strömmen och mät den inkommande spänningen på anslutning nummer 1 och nummer 2. Denna spänning får inte vara lägre än 12V (AC eller DC). 6. Låscylindern i botten av enheten ska vara i i öppet läge. Haka fast enheten på fästplåten genom att börja med att passa in den lilla knoppen i den nedre delen av plåten i nyckelhålet på enheten. Tryck enheten över fästplåten och tryck därefter ner tills den knäpps på plats. 7. Lås enheten med nyckeln, och förvara hädanefter dessa nycklar märkta med objekt eller dörrnamn på säker plats. PROGRAMMERING Programmering av enheten ska göras i enlighet med produkt- eller systemmanualen.

4 TS-097/ SE_B 4(5) TEKNISKA UPPGIFTER Spänningskrav: Extern spänning krävs. Spänningsmatning: 12V 24V AC eller DC. Strömförbrukning: Standard: 70mA max för elektroniken (LoxLine: 150mA max för elektroniken) Värmeelement: Max. 2A vid 24V och max. 1A vid 12V. Back-up batteri: Invändigt monterat 9V alkaliskt batteri (art. No ). Används för att bibehålla minnet och tiden i enheten under ett strömavbrott. Den beräknade livslängden av ett back-up batteri är 5 år vid rumstemperatur under normal drift. Se avsnittet batteribyte för instruktioner om batteribyte. Värmeelement: Självreglerande invändigt monterat värmeelement. Uppgifter för reläkontakterna Max last: 0,5A vid 30VDC Max brytström: DC: 1A, AC: 0,5A Max bryteffekt : 62,5VA, 30W Sabotagekontakt Kontakten mellananslutning nummer 4 och nummer 5 är stängda när enheten sitter på plats, och öppnas när enheten plockas bort. Miljö/Klimat Det invändiga värmeelementet ska användas om enheten är placerad utomhus. Temperaturområde utomhus: -20 C till +50 C med 12V - 24V AC/DC -30 C till +50 C enbart med 24V AC/DC Temperaturområde lager: -30 C till +70 C. KOPPLING AV ELEKTRONISK LÅSANORDNING OCH STRÖMFÖRSÖRJNING När dörren låses upp, kopplas relät på och kontakt skapas mellan anslutning nummer 6 och nummer 8. Se ג för ett kopplingsexempel. ELSLUTBLECK: En transientskyddsdiod ska monteras direkt över elslutbleckets anslutningar. Dioden används för att dämpa ljudet. Dioden som levereras tillsammans med enheten är dubbelriktad, vilket innebär att polariteten inte spelar någon roll. Den kan användas för både AC och DC elslutbleck. Den maximala spänningen för elslutblecket är 24VAC och 24V DC när denna diod används. 1 Symbolen för en dubbelriktad transientskyddsdiod är:

5 TS-097/ SE_B 5(5) MOTORLÅS: Även om en transientskyddsdiod inte krävs normalt. Se instruktionerna som medföljer motorlåset du valt. Dessa instruktioner gäller för elslutbleck/motorlås som har funktionen låst vid strömlöst tillstånd. Om elslutbleck/motorlås används med funktionen låst vid strömbelastning ska ledaren som i ritningen nedan går till anslutning nummer 8, istället gå till anslutning nummer 7. Strömförsörjningen för enheten kan vara samma som strömförsörjningen för en elektronisk låsanordning (t.ex. elslutbleck, motorlås). Ritningen nedan illustrerar ett exempel på detta. Figur 3. Diagram av ett kopplingsexempel med en strömkälla för både Wallox E och elslutbleck av typen låst vid strömlöst tillstånd BATTERIBYTE Det invändiga 9V alkaliska back-up batteriet byts ut på följande sätt: 1. Lås upp låscylindern och lyft av enheten från fästplåten. 2. Flytta enheten till en ESD-säker plats. 3. Skruva av de fyra skruvarna som håller fast kretskortet, med en 2.5mm Insexnyckel. 4. Ta ut kretskortet. Om detta är en version med knappsats, dra bort knappsatsens två ledare. 5. Byt ut batteriet inom en minut, och montera sedan tillbaka kretskortet. TRANSPORT AV WALLOX E Använd alltid TimeLox emballage vid transport. Var noga med att förpacka enheten i den ursprungliga antistatiska bubbelplasten.
