Telis 4 RTS fjärrkontroll

Transkript

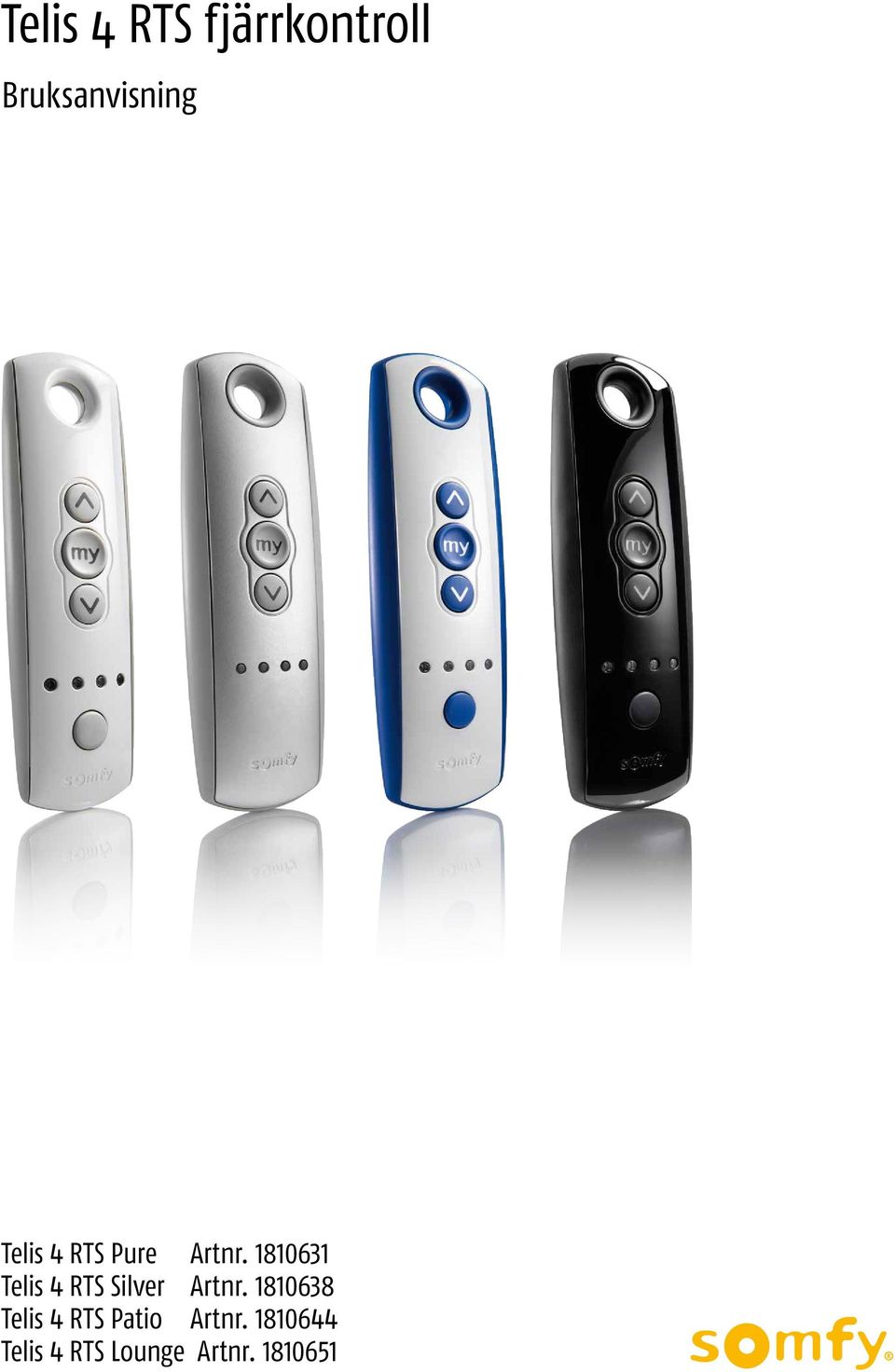

1 Telis 4 RTS fjärrkontroll Bruksanvisning Telis 4 RTS Pure Artnr Telis 4 RTS Silver Artnr Telis 4 RTS Patio Artnr Telis 4 RTS Lounge Artnr. 8065

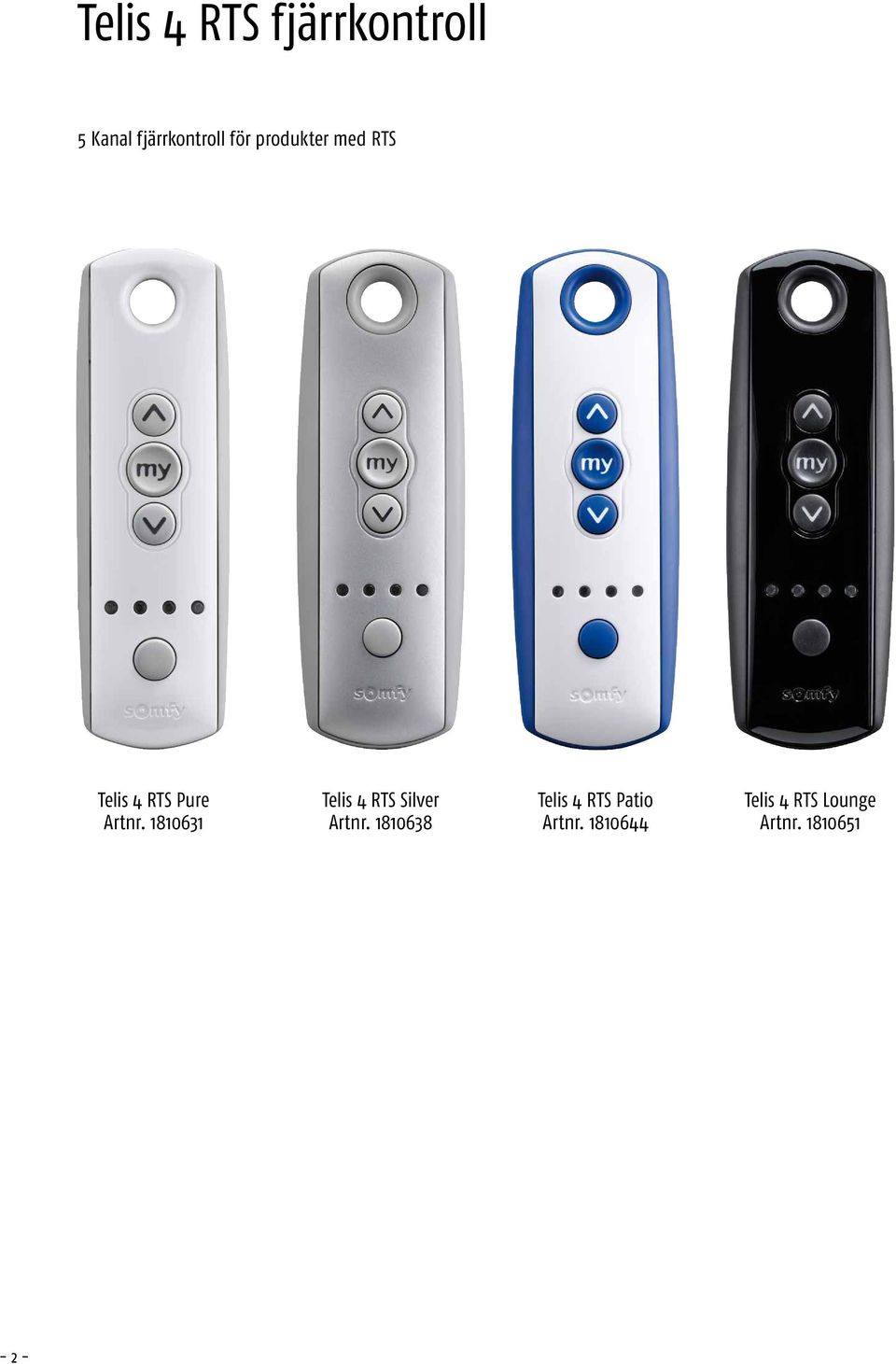

2 Telis 4 RTS fjärrkontroll 5 Kanal fjärrkontroll för produkter med RTS Telis 4 RTS Pure Artnr Telis 4 RTS Silver Artnr Telis 4 RTS Patio Artnr Telis 4 RTS Lounge Artnr

3 Innehållsförteckning BESKRIVNING 4 Fjärrkontroll för att individuellt styra 5 RTS produkter eller för att styra 5 grupper SÄKERHET 4 Särskilda säkerhetsanvisningar 4 PROGRAMMERING AV DEN FÖRSTA FJÄRR KONTROLLEN 5 Aktuell installation har en separat mottagare 5 HAktuell installation har en separat mottagare 5 LÄGGA TILL EN FJÄRRKONTROLL 6 Aktuell installation har en separat mottagare 6 Aktuell installation har en separat mottagare 6 TA BORT EN FJÄRRKONTROLL 7 Aktuell installation har en separat mottagare 7 Aktuell installation har en separat mottagare 7 ANVÄND 8 Styra produkterna 8 Inställning av preferensposition (MY) 8 Använda förvald position 8 Ta bort en förvald position 8 MONTERING 9 Montering av Telis 4 RTS på en vägg 9 BYTE AV BATTERI 9 TEKNISKA DETALJER 0 MÅTTEN 0 Sida 4-3 -

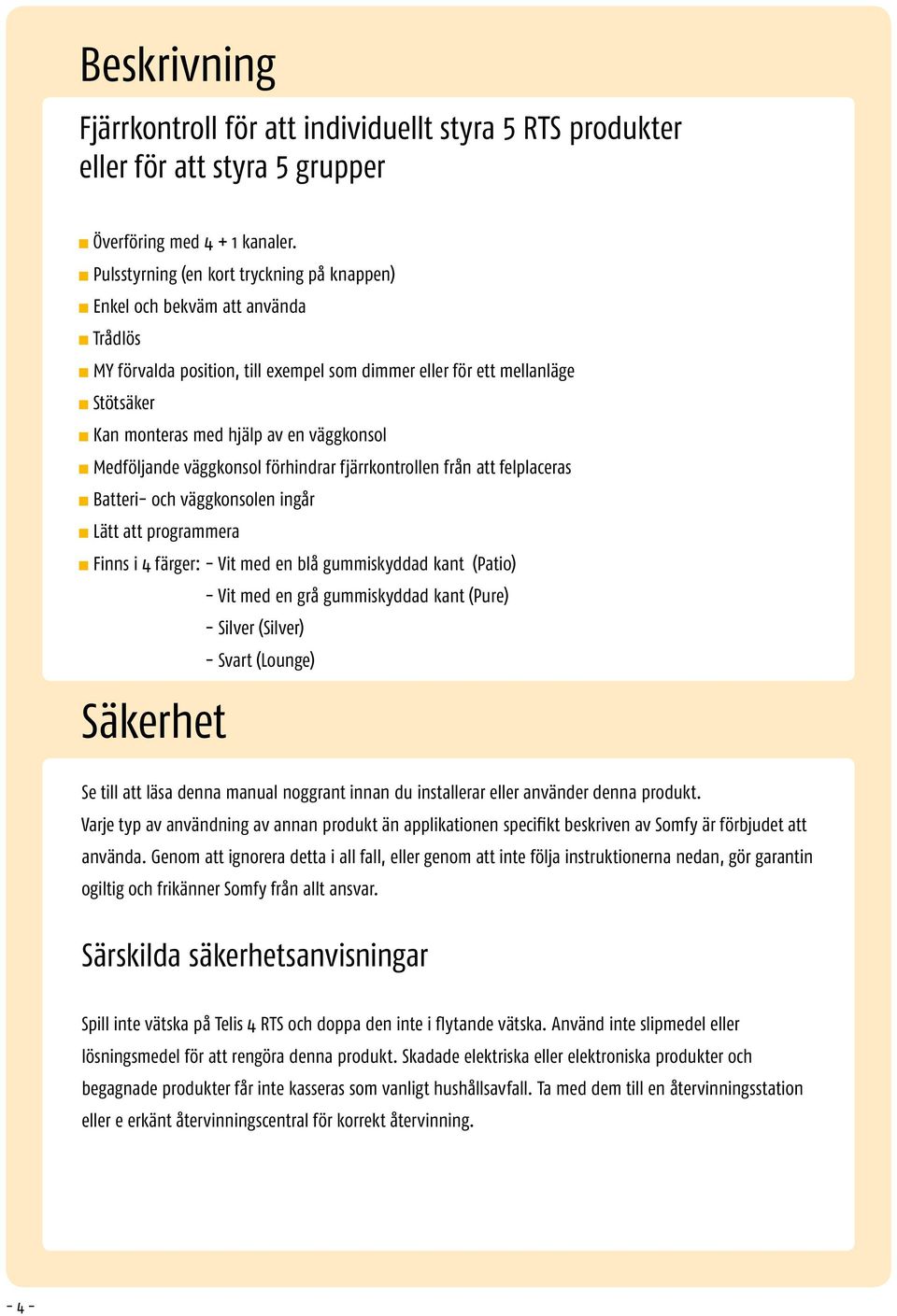

4 Beskrivning Fjärrkontroll för att individuellt styra 5 RTS produkter eller för att styra 5 grupper n Överföring med 4 + kanaler. n Pulsstyrning (en kort tryckning på knappen) n Enkel och bekväm att använda n Trådlös n MY förvalda position, till exempel som dimmer eller för ett mellanläge n Stötsäker n Kan monteras med hjälp av en väggkonsol n Medföljande väggkonsol förhindrar fjärrkontrollen från att felplaceras n Batteri- och väggkonsolen ingår n Lätt att programmera n Finns i 4 färger: - Vit med en blå gummiskyddad kant (Patio) - Vit med en grå gummiskyddad kant (Pure) - Silver (Silver) - Svart (Lounge) Säkerhet Se till att läsa denna manual noggrant innan du installerar eller använder denna produkt. Varje typ av användning av annan produkt än applikationen specifikt beskriven av Somfy är förbjudet att använda. Genom att ignorera detta i all fall, eller genom att inte följa instruktionerna nedan, gör garantin ogiltig och frikänner Somfy från allt ansvar. Särskilda säkerhetsanvisningar Spill inte vätska på Telis 4 RTS och doppa den inte i flytande vätska. Använd inte slipmedel eller lösningsmedel för att rengöra denna produkt. Skadade elektriska eller elektroniska produkter och begagnade produkter får inte kasseras som vanligt hushållsavfall. Ta med dem till en återvinningsstation eller e erkänt återvinningscentral för korrekt återvinning

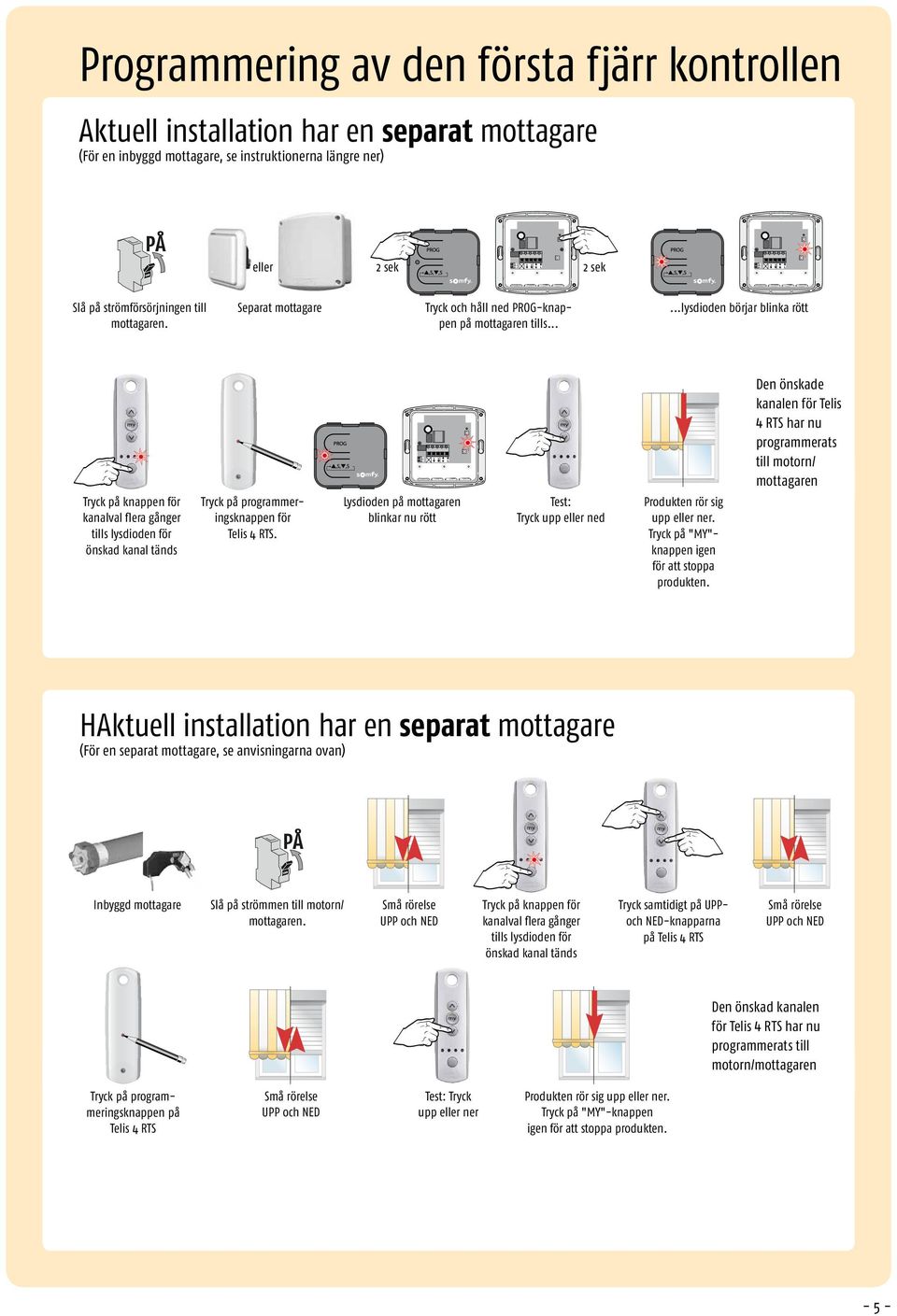

5 Programmering av den första fjärr kontrollen Aktuell installation har en separat mottagare (För en inbyggd mottagare, se instruktionerna längre ner) OFF PÅ eller Slå på strömförsörjningen till mottagaren. sek Separat mottagare sek Tryck och håll ned PROG-knappen på mottagaren tills......lysdioden börjar blinka rött Den önskade kanalen för Telis 4 RTS har nu programmerats till motorn/ mottagaren önskad kanal tänds Tryck på programmeringsknappen för Telis 4 RTS. Lysdioden på mottagaren blinkar nu rött Test: Tryck upp eller ned Produkten rör sig upp eller ner. Tryck på "MY"knappen igen för att stoppa produkten. HAktuell installation har en separat mottagare (För en separat mottagare, se anvisningarna ovan) OFF Inbyggd mottagare PÅ Slå på strömmen till motorn/ mottagaren. önskad kanal tänds Tryck samtidigt på UPPoch NED-knapparna på Telis 4 RTS Den önskad kanalen för Telis 4 RTS har nu programmerats till motorn/mottagaren Tryck på programmeringsknappen på Telis 4 RTS Test: Tryck upp eller ner Produkten rör sig upp eller ner. Tryck på "MY"-knappen igen för att stoppa produkten. -5-

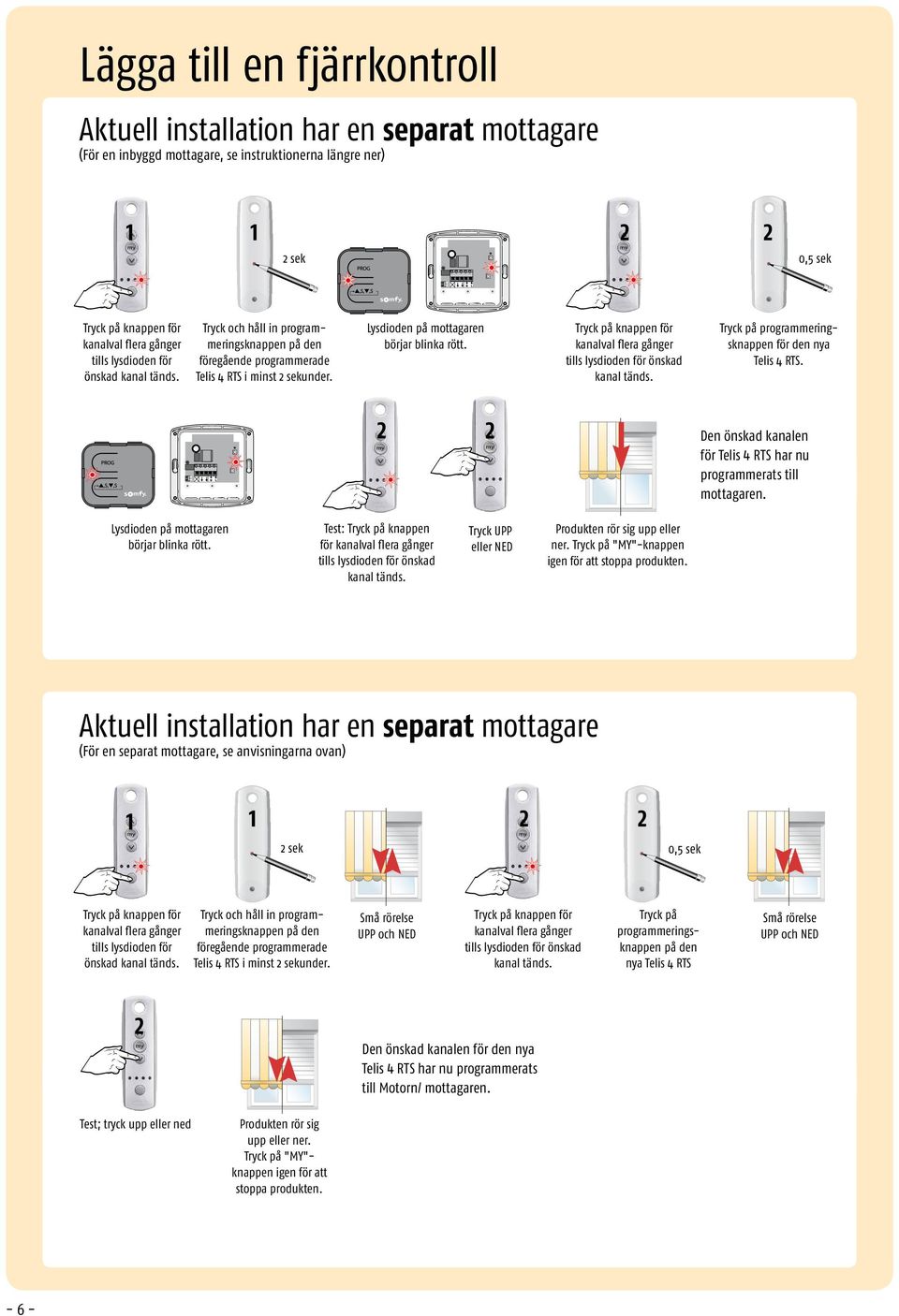

6 Lägga till en fjärrkontroll Aktuell installation har en separat mottagare (För en inbyggd mottagare, se instruktionerna längre ner) sek önskad kanal tänds. 0,5 sek Tryck och håll in programmeringsknappen på den föregående programmerade Telis 4 RTS i minst sekunder. Test: Tryck på knappen för önskad kanal tänds. Lysdioden på mottagaren börjar blinka rött. Tryck på programmeringsknappen för den nya Telis 4 RTS. önskad kanal tänds. Lysdioden på mottagaren börjar blinka rött. Den önskad kanalen för Telis 4 RTS har nu programmerats till mottagaren. Produkten rör sig upp eller ner. Tryck på "MY"-knappen igen för att stoppa produkten. Tryck UPP eller NED Aktuell installation har en separat mottagare (För en separat mottagare, se anvisningarna ovan) sek Tryck och håll in program meringsknappen på den föregående programmerade önskad kanal tänds. Telis 4 RTS i minst sekunder. 0,5 sek önskad kanal tänds. Den önskad kanalen för den nya Telis 4 RTS har nu programmerats till Motorn/ mottagaren. Test; tryck upp eller ned -6- Produkten rör sig upp eller ner. Tryck på "MY"knappen igen för att stoppa produkten. Tryck på programmeringsknappen på den nya Telis 4 RTS

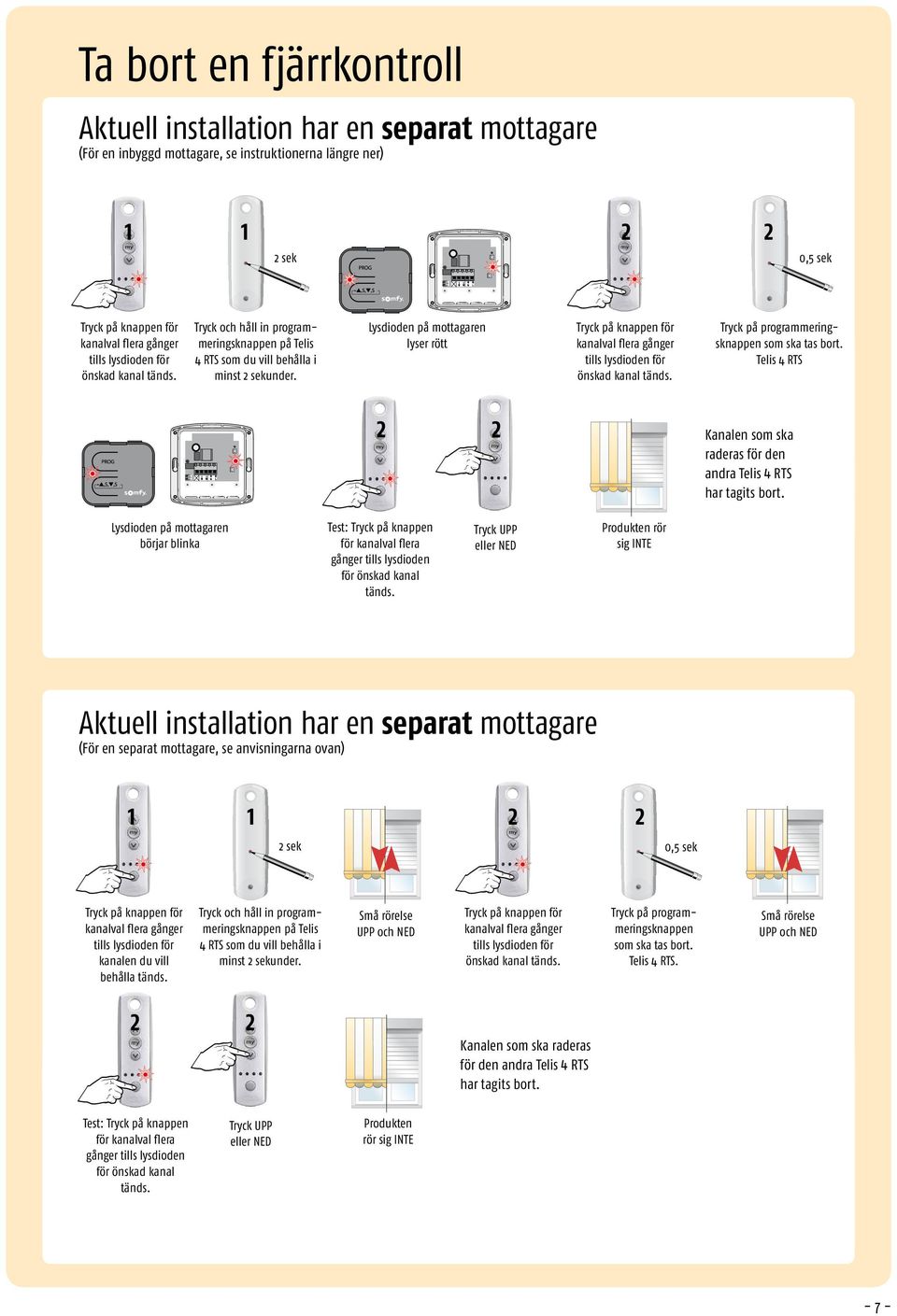

7 Ta bort en fjärrkontroll Aktuell installation har en separat mottagare (För en inbyggd mottagare, se instruktionerna längre ner) sek önskad kanal tänds. 0,5 sek Tryck och håll in programmeringsknappen på Telis 4 RTS som du vill behålla i minst sekunder. Lysdioden på mottagaren börjar blinka Lysdioden på mottagaren lyser rött önskad kanal tänds. Test: Tryck på knappen för kanalval flera gånger tills lysdioden för önskad kanal tänds. Tryck UPP eller NED Tryck på programmeringsknappen som ska tas bort. Telis 4 RTS Kanalen som ska raderas för den andra Telis 4 RTS har tagits bort. Produkten rör sig INTE Aktuell installation har en separat mottagare (För en separat mottagare, se anvisningarna ovan) sek kanalen du vill behålla tänds. Tryck och håll in programmeringsknappen på Telis 4 RTS som du vill behålla i minst sekunder. 0,5 sek önskad kanal tänds. Tryck på programmeringsknappen som ska tas bort. Telis 4 RTS. Kanalen som ska raderas för den andra Telis 4 RTS har tagits bort. Test: Tryck på knappen för kanalval flera gånger tills lysdioden för önskad kanal tänds. Tryck UPP eller NED Produkten rör sig INTE -7-

8 Använd Styra produkterna Val av kanal Tryck på knappen Val av kanal Produkterna rör sig nedåt. Använd "My"-knappen för att stoppa produkterna när som helst. Tryck på knappen Produkterna rör sig uppåt. Använd "My"-knappen för att stoppa produkterna när som helst. 5 sek my-positie Inställning av preferensposition (MY) Skicka produkten till önskad position Val av kanal Stoppa den på önskad position Tryck och håll ned MY-knappen i 5 sekunder tills......en liten rörelse kan ses. MY-positionen har nu ställts in. Använda förvald position eller Produkten rör sig inte. Tryck på MY-knappen under rörelse Produkten stoppas omedelbart. my-positie Val av kanal Tryck på "My"knappen Produkten rör sig till önskad position och stannar automatiskt. Ta bort en förvald position 5 sek eller Produkten rör sig inte. -8- my-positie Val av kanal Tryck på MY-knappen. Produkten flyttas till önskad position. Tryck och håll nere "My"-knappen tills......en liten rörelse kan ses. MY-positionen har nu tagits bort.

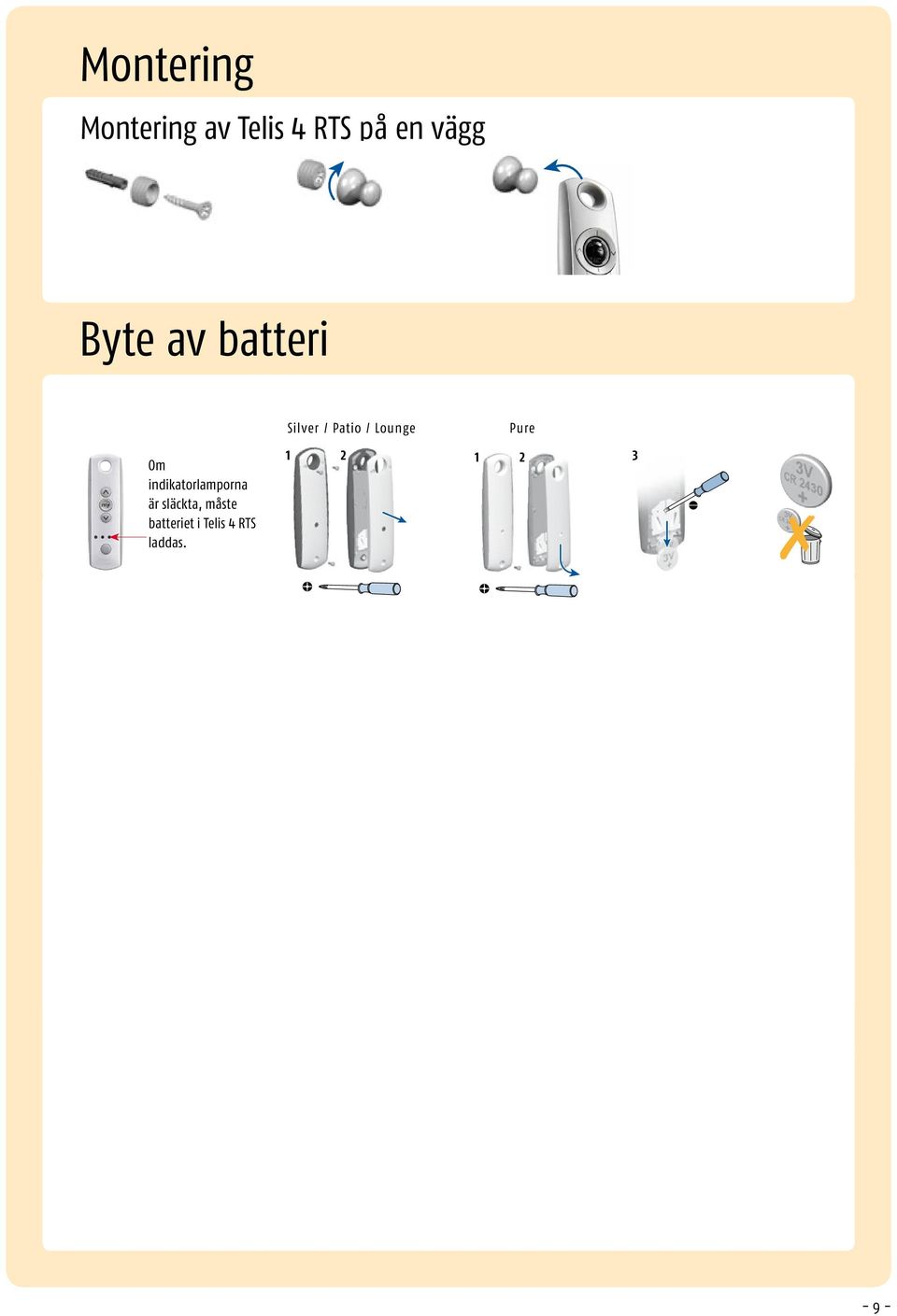

9 Montering Montering av Telis 4 RTS på en vägg Byte av batteri Om indikatorlamporna är släckta, måste batteriet i Telis 4 RTS laddas. Silver / Patio / Lounge Pure 3-9 -

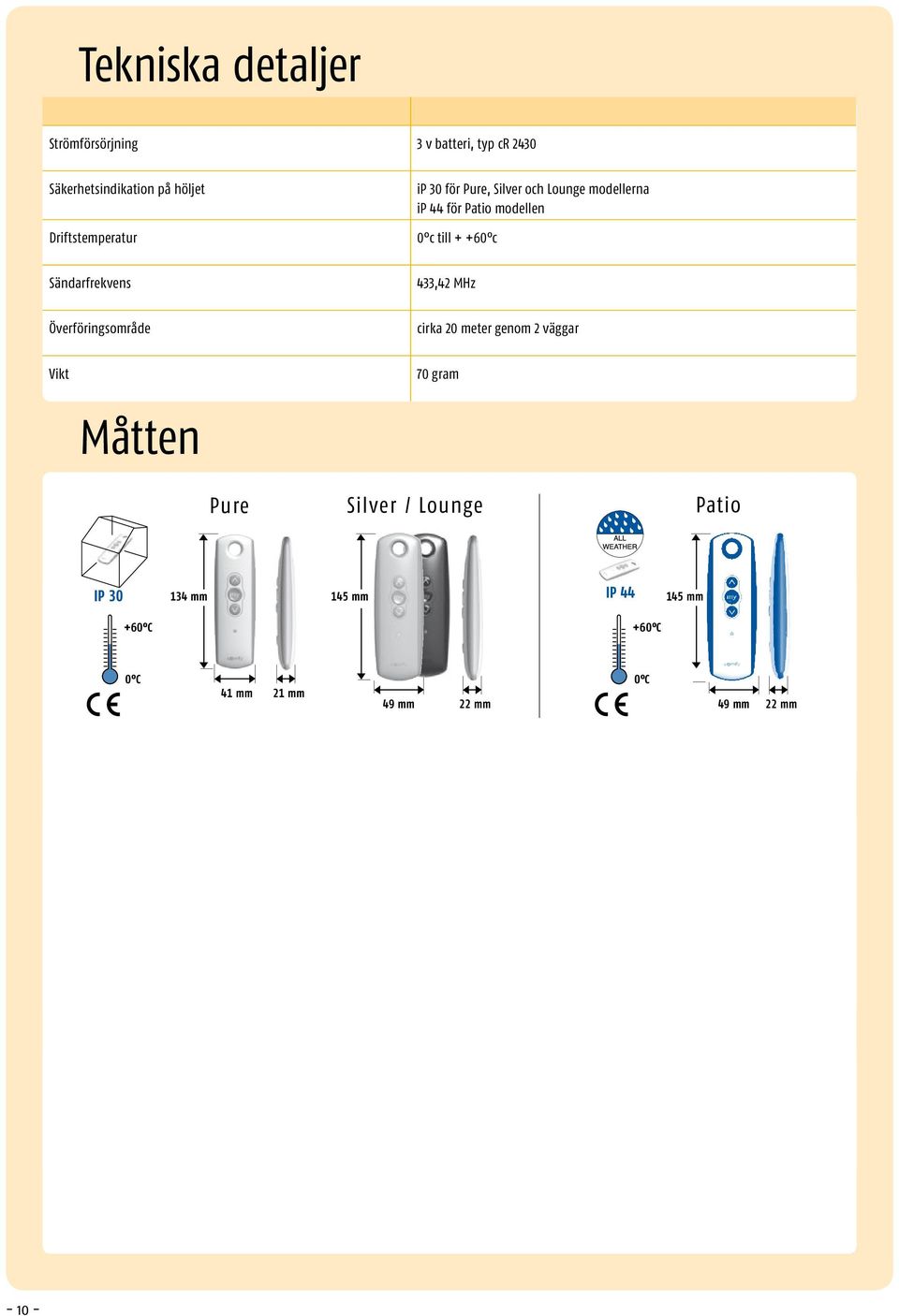

10 Tekniska detaljer Strömförsörjning 3 v batteri, typ cr 430 Säkerhetsindikation på höljet Driftstemperatur ip 30 för Pure, Silver och Lounge modellerna ip 44 för Patio modellen 0 c till c Sändarfrekvens 433,4 MHz Överföringsområde cirka 0 meter genom väggar Vikt 70 gram Måtten Pure Silver / Lounge Patio 34 mm 45 mm 45 mm +60 C +60 C 0 C 4 mm mm 49 mm mm 49 mm mm 0 C - 0 -
