1 Installations- och Programmerings- instruktion GLYDEA 1

2 Glydea TM Mått Montering skena 1. Märk ut var hållarna skall sitta 2. Borra i taket eller på väggen där fästena skall sitta 3. Montera fästena 4. Montera skenan 2

3 Strömkabelns utgång a) Nertill på motorn och genom uttaget på höljet b) Upptill på motorn. Ta av ändlocket på motorn, dra ut kabelhöljet. Lägg i kabeln dra ut den upptill. Vänd på kabelhöljet och skjut in det c) Genom drivenheten. Ta av ändlocket på motorn, dra ut kabelhöljet, dra sedan upp kabeln och igenom drivenheten. Skjut tillbaka kabelhöljet och tryck fast motorns ändlock. OBS! Är rummet försett med innertak och det är minst 30 cm fritt utrymme ovanför innertaket finns en speciell monteringssats som gör att motorn monteras upp och ner på skenans ovansida och blir därmed blir den helt osynlig. Detta kräver att det är 30 cm fritt utrymme ovanför innertaket. Att montera motorn på skenan Lås upp motorfästet För upp motorn till skenan. Se till att axeln passas in i drivenheten Lås fast motorn 3

4 Inställning/programmering av 35WT och 60WT motorn ansluten i DCT-läge samt försedd med RTS-Modul (Fjärrkontrollerat system med RTS-modul och RTS-sändare) Montera RTS-modulen på motorn Ta bort bottenlocket på motorn Skjut in modulen så att klackarna passar in i uttagen Tryck ner RTS modulen försiktig och att den passar in i rätt kontakt Använd testkabel för att strömsätta motorn. Gul/grön till gul/grön (jord), blå till blå (N) och brun + svart till svart (upp). Tryck ned högra strömställaren mot RTS. Programmering av kontrollpunkt Tryck in knapparna Öppna (Up) och Stäng (Down) samtidigt på din RTS-sändare/fjärrkontroll och håll dem inne tills motorn svarar och kontrollpunkten är förprogrammerad. OBS! Gäller endast 60 RTS motorn. Första gången en Öppna (Up)- eller Stäng (Down)knapp trycks in så går gardinen hela vägen för att memorera de fast ändstoppen. Ändra rotationsriktning på motorn 1) Tryck in fjärrkontrollens knapp Öppna (Up) Om gardinen öppnar är riktningen korrekt 2) Om den i stället stänger, tryck och håll in Stopp (My) knappen tills motorn svarar med en rörelse. 3) Kontrollera riktningen med knapp Öppna (Up). Spara Tryck in programmeringsknappen på fjärrkontrollens baksida tills motorn svarar. Kontrollpunkten har nu sparats i fjärrkontrollen. 4

5 Inställning av backfrisläpp OBS! Gäller endast 35 RTS motorn. Kör gardinen till det öppna, fasta gränsläget 1) Tryck och håll nere knapparna Stopp(My) och Stäng (Down) tills motorn svarar. 2) Tryck och håll ner knappen Stäng (Down) för att justera positionen på backsläppet. 3) För att spara den nya inställningen, tryck och håll ner Stopp (My) knappen till motorn svarar. För att få noggrannhet i positioneringen skall den göras i ett moment. Blir den inte tillfredställande upprepas proceduren. 4) För att radera backfrisläppet; ställ in det på skenans öppna, fasta gränsläge enligt proceduren ovan. OBS! Används för att gardinen ska hänga korrekt, ej vara komprimerad i toppen. Speciellt viktigt om det är ett kraftigt gardintyg. Inställning av gränslägen, stopp positioner OBS! Gäller endast 60 RTS motorn. a) Gränsläge för öppen gardin (Backfrisläpp) 1) Kör gardinen till öppna gränsläget. 2) Tryck och håll ner knapparna Öppna (Up) och Stäng (Down) samtidigt tills motors svarar med en rörelse. 3) Använd knapparna Öppna (Up) eller Stäng (Down) för att flytta gardinen till nytt önskat gränsläge. 4) Tryck och håll inne Stopp (My) knappen till motors svarar med en rörelse. Motorn har nu sparat det nya öppna gränsläget. b) Gränsläge för stängd gardin 1) Kör gardinen till stängda gränsläget. 2) Tryck och håll ner knapparna Öppna (Up) och Stäng (Down) samtidigt tills motors svarar med en rörelse. 3) Använd knapparna Öppna (Up) eller Stäng (Down) för att flytta gardinen till nytt önskat gränsläge. 4) Tryck och håll inne Stopp (My) knappen till motors svarar med en rörelse. Motorn har nu sparat det nya stängda gränsläget. OBS! Att justera ut det öppna gränsläget för att gardinen ska hänga korrekt, ej vara komprimerad i toppen, är speciellt viktigt om det är ett kraftigt gardintyg. 5

6 Touch Motion OBS! Gäller endast 60 RTS motorn. Denna funktion innebär att motorn startar när man drar i textilen 1) Tryck och håll ner knapparna Öppna (Up) och Stäng (Down) samtidigt tills motorn svara med en rörelse. 2) Tryck åter ner knapparna Öppna (Up) och Stäng (Down) samtidigt för att växla från Touch Motion ej programmerad till Låg känslighet på Touch motion till Hög känslighet på Touch motion (speciellt för lätta och tunna gardiner) för att åter komma tillbaka till Touch Motion ej programmerad. Dessa 3 funktioner går i en loop 3) Tryck på Stopp (My) knappen tills motorn svarar med en rörelse för att spara inställningen. Ändring av hastighet OBS! Gäller endast 60 RTS motorn. 1) Tryck och håll ner knapparna Öppna (Up) och Stopp (My) samtidigt tills motorn börjar köra fram och tillbaka. 2) Tryck knappen Öppna (Up) för att öka hastigheten eller knappen Stäng (Down) för minska hastigheten. 3) Tryck på Stopp (My) knappen tills motorn svarar med en rörelse för att spara inställningen. Radering av samtliga fjärrkontroller Ta av locket på motorns undersida Tryck in och håll inne RTS mottagarens programmeringsknapp tills motorn svarat med en rörelse 2 gånger. Återställande av motorn till fabriksläge Ta av locket på motorns undersida Tryck in och håll inne RTS mottagarens programmeringsknapp tills motorn svarat med en rörelse 3 gånger. 6

7 Ansluta till elnät Anslutning till el-nät får endast utföras av behörig elektriker! OBS! Genom att koppla ihop brun och svart kabel till fas(line) 230VAC sätts Glydea motor 35WT och 60WT i DCT-läge. Kabel Färgmärkning 1 Neutral Blå 2 Fas Brun 3 Fas Svart 4 Skyddsjord Gul/grön Principskiss RTS radioimpulsstyrning (Motorn i DCT-läge) Brown and Black Brun och svart Brun og svart Brun og sort Ruskea ja musta RTS-modul Alternativa sändare Telis 1, Telis 4, Telis 16 Smoove, Situo m.fl. Blue Blå Sininen Yellow/Green Gul/Grön Gul/Grønn Gul/Grøn Keltainen/Vihreä 7

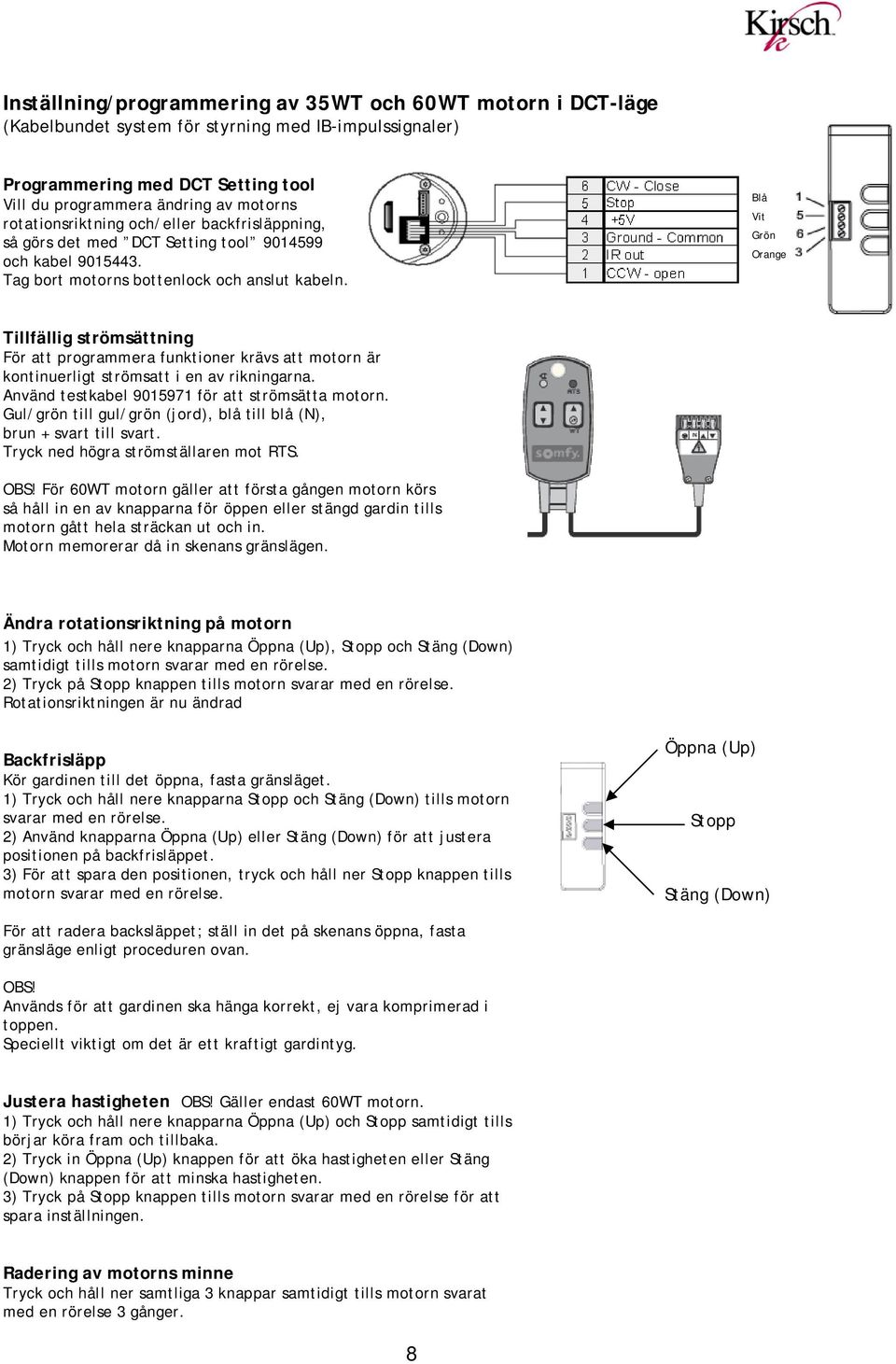

8 Inställning/programmering av 35WT och 60WT motorn i DCT-läge (Kabelbundet system för styrning med IB-impulssignaler) Programmering med DCT Setting tool Vill du programmera ändring av motorns rotationsriktning och/eller backfrisläppning, så görs det med DCT Setting tool och kabel Tag bort motorns bottenlock och anslut kabeln. Blå Vit Grön Orange Tillfällig strömsättning För att programmera funktioner krävs att motorn är kontinuerligt strömsatt i en av rikningarna. Använd testkabel för att strömsätta motorn. Gul/grön till gul/grön (jord), blå till blå (N), brun + svart till svart. Tryck ned högra strömställaren mot RTS. OBS! För 60WT motorn gäller att första gången motorn körs så håll in en av knapparna för öppen eller stängd gardin tills motorn gått hela sträckan ut och in. Motorn memorerar då in skenans gränslägen. Ändra rotationsriktning på motorn 1) Tryck och håll nere knapparna Öppna (Up), Stopp och Stäng (Down) samtidigt tills motorn svarar med en rörelse. 2) Tryck på Stopp knappen tills motorn svarar med en rörelse. Rotationsriktningen är nu ändrad Backfrisläpp Kör gardinen till det öppna, fasta gränsläget. 1) Tryck och håll nere knapparna Stopp och Stäng (Down) tills motorn svarar med en rörelse. 2) Använd knapparna Öppna (Up) eller Stäng (Down) för att justera positionen på backfrisläppet. 3) För att spara den positionen, tryck och håll ner Stopp knappen tills motorn svarar med en rörelse. Öppna (Up) Stopp Stäng (Down) För att radera backsläppet; ställ in det på skenans öppna, fasta gränsläge enligt proceduren ovan. OBS! Används för att gardinen ska hänga korrekt, ej vara komprimerad i toppen. Speciellt viktigt om det är ett kraftigt gardintyg. Justera hastigheten OBS! Gäller endast 60WT motorn. 1) Tryck och håll nere knapparna Öppna (Up) och Stopp samtidigt tills börjar köra fram och tillbaka. 2) Tryck in Öppna (Up) knappen för att öka hastigheten eller Stäng (Down) knappen för att minska hastigheten. 3) Tryck på Stopp knappen tills motorn svarar med en rörelse för att spara inställningen. Radering av motorns minne Tryck och håll ner samtliga 3 knappar samtidigt tills motorn svarat med en rörelse 3 gånger. 8

9 Ansluta Glydea 35WT och 60 WT-motorn i DCT-läge till elnät. Anslutning till el-nät får endast utföras av behörig elektriker! OBS! Genom att koppla ihop brun och svart kabel till fas(line) 230VAC sätts Glydea motor 60WT i DCT-läge. Kabel Färgmärkning 1 Neutral Blå 2 Fas Brun 3 Fas Svart 4 Skyddsjord Gul/grön Svart och Brun Blå Gul/Grön Inkoppling av styrning Anslut strömställare Centralis IB via DCT-kabel med RJ12-kontakt till motorn. C (common) till tråd 3 Orange i RJ12-kontakten Pil upp (open) till tråd 1 Blå i RJ12-kontakten Pil ned (close) till tråd 6 Grön i RJ12-kontakten Centralis IB 9

10 Inkoppling av 35WT motorn (Kabelbundet system med 230 V AC-styrning) Om enbart funktionen öppna och stänga gardinen via strömställare för 230 V AC-styrning önskas, krävs ingen programmering. Anslutning till elnät enligt, inkoppling för impulsstyrning och inkoppling för direktstyrning nedan (sid 11). Inkoppling/programmering av 60WT motorn (Kabelbundet system med 230 V AC-styrning) Om enbart funktionen öppna och stänga gardinen via strömställare eller annan 230 VAC styrning önskas, krävs ingen programmering. Anslutning till elnät enligt, inkoppling för impulsstyrning och inkoppling för direktstyrning nedan (sid 11). Första gången motorn körs så håll in en av knapparna för öppen eller stängd gardin tills motorn gått hela sträckan ut och in. Motorn memorerar då in skenans gränslägen. Tillfällig strömsättning Detta kan göras genom att ansluta testkabel , gul/grön till gul/grön (Skyddsjord), blå till blå (N), brun till brun (Fas1) och svart till svart (Fas2). Kör motorn med vippströmställaren, antingen med upp- eller nedpilen nedtryckt, tills motorn gått hela sträckan ut och in. Motorn memorerar då in skenans gränslägen. (Det kan också göras när motorn är fast ansluten till den strömställare som skall användas. Om motorn går åt fel håll i förhållande till den knapp som trycks in, så skifta på svart och brun i anslutningen på strömställaren. Denna fasta anslutning får endast utföras av behörig elektriker.) Programmering med motorns knappar Vill du programmera ändring av motorns rotationsriktning, backfrisläppning, rörelsehastighet så kan det göras genom att använda ett litet uträtat pappersgem eller liknande och trycka på knappar som sitter under locket i motorns undersida. Strömsätt motorn i en riktning. Om testkabeln är ansluten så tryck den andra strömställaren till RTS-läge. Om motorn är ansluten till strömställare, tryck in och ge ström i en riktning under tiden programmering sker. B1) Tryck och håll in M-knappen tills den gröna lampan tänds för att aktivera inställningsläget. Du kan när som helst avsluta inställningsläget genom att trycka och hålla in M-knappen tills lampan slocknar. B2) Ändra motorns rotationsriktning 1) Tryck in S-knappen för att byta rotationsriktning. Grön lampa lyser = Öppna/moturs, Grön blinkande lampa = Öppna/medurs 2) Tryck in M-knappen för att bekräfta ändringen och gå till nästa steg. Den röda lampan lyser. B3) Inställning av backfrisläppning Flytta gardinen till det ÖPPNA (UPP) gränsläget. 1) Tryck in S-knappen i sekvenseringsläge för att justera backfrisläppningsläget. 2) Tryck in S-knappen och släpp vid det läge som önskas. 3) Vid behov tryck in S-knappen igen, då backar motorn, och släpp vi önskat läge. 4) Tryck in M-knappen för att bekräfta det nya backfrisläppningsläget. Lampan blinkar i grönt och rött och gardinen börjar öppnas och stängas. B4) Hastighetsinställning 1) Tryck in S-knappen för att byta hastigheten från 15 cm/s till 17,5 cm/s, till 20 cm/s, till 12,5 cm/s och tillbaka till 15 cm/s 2) Tryck in M-knappen för att bekräfta och gå tillbaka till riktningsinställning. Den gröna lampan lyser eller blinkar. B5) Radera motorns minne Tryck och håll in S-knappen tills motorn svarar tre gånger (12 Ansluta till elnät sekunder) och den röda lampan tänds. Den lyser i fyra sekunder och sedan återställs motorn. 10

11 Anslutning till el-nät får endast utföras av behörig elektriker! Principskiss kabelbunden styrning (Motorn i WT-läge) Alternativa strömställare Centralis Uno IB impulsstyrning E301, E303 direktstyrning Inis Uno direktstyrning m.fl. Brown and Black Brun och svart Brun og svart Brun og sort Ruskea ja musta Blue Blå Sininen Yellow/Green Gul/Grön Gul/Grønn Gul/Grøn Keltainen/Vihreä Kabelbunden impulsstyrning Kabelbunden direktstyrning Kabel Färgmärkning 1 Neutral Blå 2 Fas (riktning 1) Brun 3 Fas (riktning 2) Svart 4 Skyddsjord Gul/grön 11

12 Tekniska data Max. längd rak skena 35-motorn: Max. längd rak skena 60-motorn: Max. längd med en 90º vinkelbockning 35-motorn: Max. längd med en 90º vinkelbockning 60-motorn: Max. längd med rundbockning 35-motorn: Max. längd med rundbockning 60-motorn: Max. gardinvikt rak skena 35-motorn: Max. gardinvikt rak skena 60-motorn: Max. gardinvikt med en 90º vinkelbockning 35-motorn: Max. gardinvikt med en 90º vinkelbockning 60-motorn: Max. gardinvikt med rundbockning 35-motorn: Max. gardinvikt med rundbockning 60-motorn: 6 m 15 m 6 m 12 m 6 m 8 m 35 kg 60 kg 25 kg 35 kg 15 kg 20 kg Max. radie vinkelbockning: Max. radie rundbockning: 30 cm 300 cm Vridmoment 35-motorn: Vridmoment 60-motorn: Arbetstemperatur: Gränslägen 35-motorn: Gränslägen 60-motorn: Ljudnivå 35-motorn: Ljudnivå 60-motorn: Max. strömförbrukning 35-motorn: Max. strömförbrukning 60-motorn: Mjukstart 35-motorn: Mjukstopp 35-motorn: Mjukstart 60-motorn: Mjukstopp 60-motorn: Touch motion: 0,6 Nm 1,0 Nm 0 till +60ºC (vid 85%HR/35ºC) Mekaniska (Backfrisläppning kan programmeras i DCT-läge) Elektroniska (programmerbara) 53 db(a) 41 db(a) 0,3 A vid 240 V AC 0,4 A vid 240 V AC Ja Nej Ja Ja Endast 60-motorn i DCT-läge 12
