1 Installationsmanual 501 GPS Tracker

2 1. Beskrivning av enhet: Framsida: Baksida: GSM antenn GPS antenn mini USB kontakt Huvudkontakt Funktionsknapp 2. Sätta i SIM kortet: Följ stegen nedan för att sätta i SIM kortet korrekt. a. Lossa skruven och öppna locket på enheten. b. Lyft upp batteriet från enheten. c. Öppna SIM kort hållaren genom att skjuta locket i riktning mot märkningen OPEN. d. Sätt i SIM kortet i hållaren. e. Lås SIM kort hållaren genom att skjuta locket i riktning mot märkning LOCK. f. Lägg tillbaka batteriet i enheten och sätt på samt skruva fast locket. Kontrollera att SIM kortet sitter i ordentligt, annars får man ingen kontakt med GSM nätet. 3. Sätta i backup batteriet (om det saknas) Följ stegen nedan för att sätta i batteriet korrekt (om batteriet saknades vid leverans). a. Lossa skruven och öppna locket på enheten. b. Anslut batteriets kontaktstycke till enheten och sätt i batteriet. c. Sätt på samt skruva fast locket.

3 4. Installation av kablaget: 4.1 Kablage för spänningsförsörjning/ingångar/utgångar: Detta kablage innehåller kablar för Spänning, positiva/negativa digitala ingångar och negativa digitala utgångar. Pin beskrivning: PIN Funktion Kabelfärg Beskrivning/Specifikation 1 Spänning Röd DC 0~30V 2 Jord Svart 3 Ingång 1 Vit Positiv signal (över 5V krävs) ** Används för att aktivera / deaktivera strömsparläget. 4 Ingång 2 Grå Positiv signal (över 5V krävs) 5 Ingång 3 Grön Negativ signal (under 0.8V) 5 Ingång 4 Lila Negativ signal (under 0.8V) 7 Utgång 1 Gul Negativ signal (Io=160mA, Ipeak: 320mA) 8 Utgång 2 Orange Negativ signal (Io=160mA, Ipeak: 320mA) 9 Utgång 3 Brun Negativ signal (Io=160mA, Ipeak: 320mA) 10 Utgång 4 Blå Negativ signal (Io=160mA, Ipeak: 320mA) PIN konfiguration i kontaktstycke: Spänning (Röd) (+) Ingång 1 (Vit) (Positiv) Ingång 3 (Grön) Utgång 1 (Gul) Utgång 3 (Brun) Jord (Svart) (-) Ingång 2 (Grå) (Positiv) Ingång 4 (Lila) Utgång 2 (Orange) Utgång 4 (Blå) 4.2 Anslutning av USB kabel: USB kabeln kan användas för enhetskonfiguration/uppdatering. Ingångarna och utgångarna har inte full funktion förrän ordinarie huvudströmförsörjning ansluts. 5. Montering av enheten Gör så här: a. Placera enheten i det medföljande vattentäta huset och dra alla kablar och antenner genom husets kabelgenomföring. b. Stäng igen huset, täta kabelgenomföringen och placera allt på önskad plats i fordonet. Placera antennerna så att de får bästa möjliga signal. GPS antennens placering är extra viktig då vissa fordon har rutor med bly eller metallfilm, vilket hindrar GPS signalen. 6. LED Indikator: LED Blink intervall Status GSM 0,6 sek PÅ / 0,6 sek AV Ej uppkopplad eller söker GSM nät (Röd) 0,1 sek PÅ / 3 sek AV GSM nät anslutet LED släckt GPS avstängd GPS 1 sek PÅ / 1 sek AV Ingen GPS signal finns (Grön) LED tänd permanent GPS signal tillgänglig

4 7. Konfigurera 501 enheten: a) Förbered ett aktiverat SIM kort (med PIN koden borttagen). b) Stoppa in SIM kortet i 501 enheten. c) Slå PÅ 501. Fortsätt sedan med konfigureringen genom att skicka ett SMS från en mobiltelefon när GSM funktionen i 501 är klar (kontrollera lysdiodens blinkningar enligt tabellen ovan). d) SMS skall skrivas i följande format: #Nuvarande_Lösenord*CFG*Nytt_Lösenord*Telefonnummer1*Telefonnummer2* Telefonnummer3*Dåligt_Batteri_Inställning*Tidzon_Inställning*Enhetens_Namn# NOTERING: Alla telefonnummer måste vara mobiltelefonnummer. Fasta telefoner accepteras inte. Parameter definition: Nuvarande_Lösenord: Detta är det nuvarande lösenordet. Om lösenordet är felaktigt kommer 501 enheten inte att acceptera inställningarna och inget felmeddelande kommer att returneras till avsändarens telefonnummer via SMS. 501 enhetens lösenord är vid leverans från fabrik CFG: Denna parameter är för att beordra 501 enheten att slå på spårning/rapport funktionerna, det kan inte ändras. Nytt_Lösenord: Endast siffror. Minimum antal är 4 siffror och maximum är 10 siffror. Telefonnummer1: Maximal längd är 16 tecken inkluderat tecknet +. Exempel: Telefonnummer1 är nödvändigt för att tillåta användning av 501 enheten. För varje ny efterföljande inställning kommer ett nytt telefonnummer att ersätta det tidigare inlagda Telefonnummer1. Telefonnummer2: Maximal längd är 16 tecken inkluderat tecknet +. Exempel: Ange ett mellanslag för att radera ett existerande Telefonnummer2 om ett nytt nummer behövs. För varje ny efterföljande inställning kommer ett nytt telefonnummer att ersätta det tidigare inlagda Telefonnummer2. Om det inte finns något Telefonnummer2 för denna inställning, ange ett mellanslag i detta fält. Telefonnummer3: Maximal längd är 16 tecken inkluderat tecknet +. Exempel: Ange ett mellanslag för att radera ett existerande Telefonnummer3 om ett nytt nummer behövs. För varje ny efterföljande inställning kommer ett nytt telefonnummer att ersätta det tidigare inlagda Telefonnummer3. Om det inte finns något Telefonnummer3 för denna inställning, ange ett mellanslag i detta fält.

5 Dåligt_Batteri_Inställning: Denna parameter används för att slå på rapporten för dåligt laddat batteri. 0: Avstängd, vilket betyder att ingen rapport kommer att skickas till förinställt Telefonnummer1 via SMS om det interna batteriets laddning är dålig. 1: Påslagen, vilket betyder att rapporten för dåligt laddat batteri skickas till förinställt Telefonnummer1 via SMS om det interna batteriets laddning är dålig. Tidzon_Inställning: Ange den lokala tiden för 501 enheten. Formatet är ±HHMM. Fabriksinställning är GMT tid (engelsk tid). Exempel: a) (inställning för lokal tid i Sverige) b) (inställning för lokal tid i Finland) c) (inställning för lokal tid i New York, USA) Enhetens_Namn: Användaren kan använda denna parameter för att ange ett önskat namn för 501 enheten vilket kommer att visas på varje SMS rapport (användbart om man har flera enheter). Maximal längd är 10 tecken, vilka kan vara en blandning av bokstäver och siffror i det engelska alfabetet. 5) Om SMS meddelandet och inställningen har lyckats kommer avsändaren att få en SMS bekräftelse från 501 enheten enligt nedan: #OK:CFG*Nytt_Lösenord*Telefonnummer1*Telefonnummer2*Telefonnummer3* Dåligt_Batteri_Inställning*Tidzon_Inställning*Enhetens_Namn# Exempel 1: SMS inställningsmeddelande: #0000*CFG*1234* * * *1*+0100*GPS501# SMS bekräftelse: #OK:CFG*1234* * * *1*+0100* GPS501# Exempel 2: Radera Telefonnummer2 : #1234*CFG*1234* * * *1*+0100* GPS501# SMS bekräftelse: #OK:CFG*1234* ** *1*+0100* GPS501# Om det endast är ett telefonnummer att lagra i 501 enheten skall ett SMS se ut så här: #0000*CFG*1234* * * *1*+0100* GPS501# Om det endast är två telefonnummer att lagra i 501 enheten skall ett SMS se ut så här: #0000*CFG*1234* * * *1*+0100* GPS501#

6 6) Om någon parameter eller format är felaktigt, kommer 501 enheten att returnera ett felmeddelande med alla original inställningar enligt följande format: #ERR:CFG*Nytt_Lösenord*Telefonnummer1* Telefonnummer 2*Telefonnummer 3* Dåligt_Batteri_Inställning *Tidzon_Inställning*Enhetens_Namn# Exempel: a) Om original inställning är: 1234* * * *1*+0100*GPS501# b) och ett felaktigt SMS meddelande har skickats till 501 enheten (nytt andra telefonnummer och ett tredje telefonnummer saknas och ett ändrat lösenord till 5678 ): #1234*CFG*5678* *1*+0100*GPS501# c) kommer avsändaren att ta emot ett SMS felmeddelande (med original inställningar): #ERR:CFG*1234* * * *1*+0100* GPS501# Om SMS meddelandet innehåller ett felaktigt lösenord kommer 501 enheten att ignorera SMS inställningen och inte svara med något felmeddelande till avsändaren. 7) Efter att den första inställningen är klar ger följande SMS kommando enhetens position: #0000*WHERE# Om lösenordet är t.ex skall följande SMS kommando skickas: #1234*WHERE# 8) Om man vill definiera en zon runt enhetens aktuella GPS position skall följande SMS kommando skickas: #0000*ZONE*Radie# Ange radien i meter. Exempel: #0000*ZONE*500# ger en radie på 500 meter. Så snart som enheten lämnar zonen skickas ett meddelande till förvald mobiltelefon. Radien kan vara ett avstånd från 50 meter upp till meter 9) Om man vill få en varning om enhetens rörelse överskrider en specifik hastighetsgräns skall följande SMS kommando skickas: #0000*SPEED*speed# Exempel: #0000*SPEED*70# Så snart som hastigheten 70 km/h överskrids skickas ett meddelande till förvald mobiltelefon. 10) Skicka följande SMS kommando för att återställa 501 enheten till fabriksinställningen: #0000*RESET# Om lösenordet är ett annat än 0000 skall detta anges i kommandot.

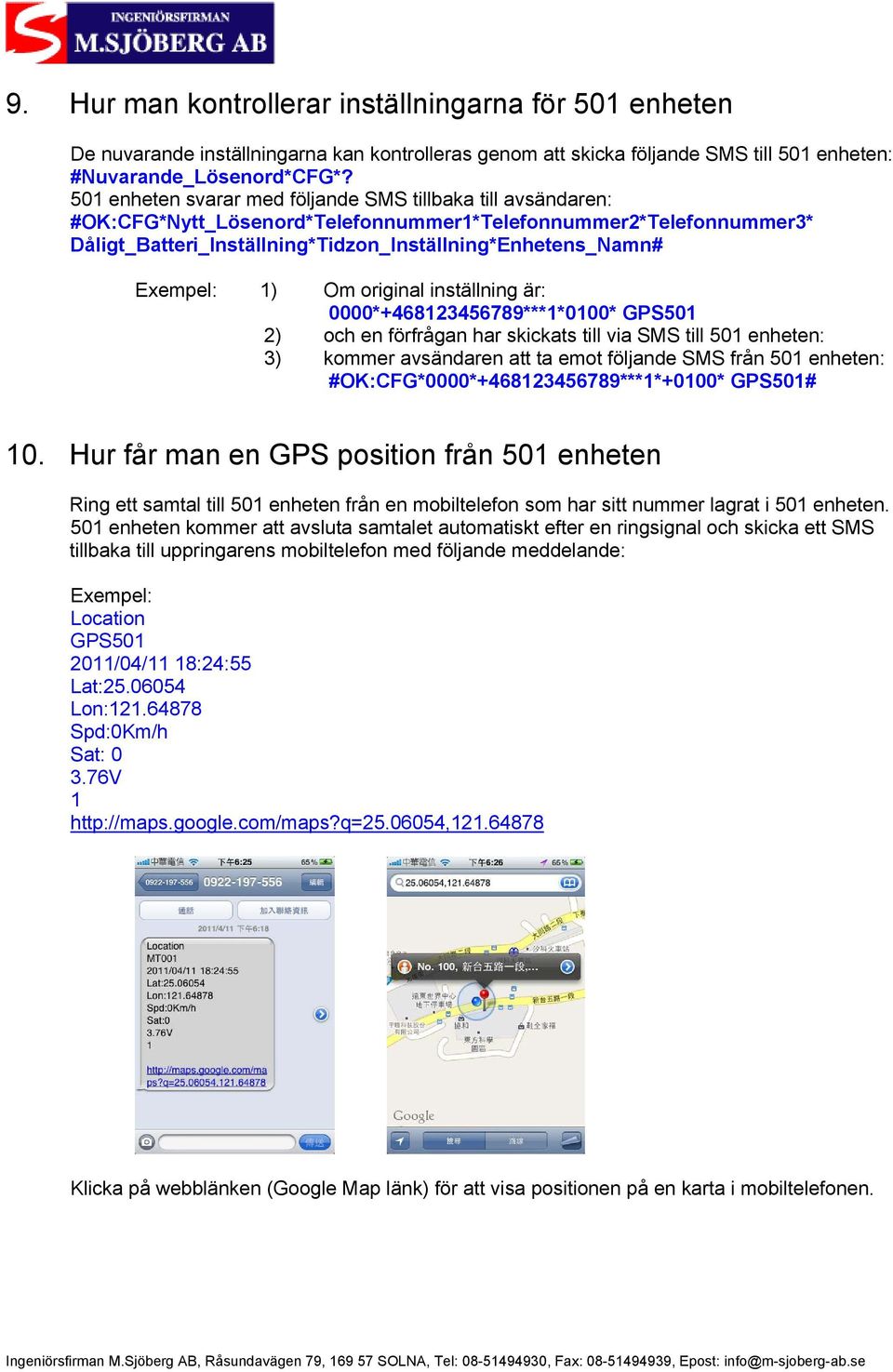

7 9. Hur man kontrollerar inställningarna för 501 enheten De nuvarande inställningarna kan kontrolleras genom att skicka följande SMS till 501 enheten: #Nuvarande_Lösenord*CFG*? 501 enheten svarar med följande SMS tillbaka till avsändaren: #OK:CFG*Nytt_Lösenord*Telefonnummer1*Telefonnummer2*Telefonnummer3* Dåligt_Batteri_Inställning*Tidzon_Inställning*Enhetens_Namn# Exempel: 1) Om original inställning är: 0000* ***1*0100* GPS501 2) och en förfrågan har skickats till via SMS till 501 enheten: 3) kommer avsändaren att ta emot följande SMS från 501 enheten: #OK:CFG*0000* ***1*+0100* GPS501# 10. Hur får man en GPS position från 501 enheten Ring ett samtal till 501 enheten från en mobiltelefon som har sitt nummer lagrat i 501 enheten. 501 enheten kommer att avsluta samtalet automatiskt efter en ringsignal och skicka ett SMS tillbaka till uppringarens mobiltelefon med följande meddelande: Exempel: Location GPS /04/11 18:24:55 Lat: Lon: Spd:0Km/h Sat: V 1 Klicka på webblänken (Google Map länk) för att visa positionen på en karta i mobiltelefonen.

8 11. Hur man aktiverar rapporten för dåligt batteri i 501 enheten Sätt inställningen för Dåligt_Batteri_Inställning till 1 i SMS meddelandet. Endast Telefonnummer1 kommer att ta emot rapporten för dåligt batteri i händelse av att batteriets laddning skulle bli låg. Rapporten kan se ut så här: Exempel: Low Batt GPS /04/11 17:40:31 Lat: Lon: Spd:0Km/h Sat: V 1 Klicka på webblänken (Google Map länk) för att visa positionen på en karta i mobiltelefonen. 12. Den automatiska strömsparfunktionen 501 enheten kommer att gå in i strömsparläge efter 3 minuters inaktivitet för att spara ström och förlänga batteritiden. Den automatiska strömsparfunktionen är tillslagen när SMS inställningarna är klara. I strömsparläge kommer den senast giltiga positionen att lagras i enheten, GPS funktionen kommer att slås av, men GSM kommunikationen kommer att kvarstå påslagen och i standbyläge för i väntan på nästa förfrågan om GPS position. En rörelse kommer att väcka upp 501 enheten omedelbart och hålla den i normalt läge (GPS på, GSM på och rörelsesensorer på).
