MANUAL TRACKER AVL C1,C2 och C3

Transkript

1 GPS-TEKNIK SVERIGE AB MANUAL TRACKER AVL C1,C2 och C3

2 2 Innehållsförteckning 1. Viktig information 3 2. Installation GPS Tracker Lista över komponenter Förberedelser inför installation Installation Förklaring av kablar Instruktion för programmering Spårning via SMS Position via SMS Sändningsintervall SMS Spårning via datorn Ställ in APN Ställ in IP och Port Fotografering (Endast AVL C3) Fotografera Fotografera genom att använda SOS-knappen Ställ in tidsintervall för fotografering LCD-skärm Användning som GPS-navigator Ring- och ta emot telefonsamtal Ta emot meddelanden från spårningsplattformen SpårningsCenter 16

3 3 1. Viktig Information Tack för ditt val av AVL-Tracker. Vänligen läs nedanstående punkter innan Trackern installeras, det kan förhindra eventuella misstag. 1. Läs denna manual noggrant! Detta är en högteknologisk produkt! 2. Vid misstänkta tekniska fel på denna AVL-Tracker ska Ni kontakta GPS-Teknik Sverige AB. För att garantin ska gälla får endast personal från GPS-Teknik Sverige AB (eller av GPS-teknik Sverige AB utsedd personal) utföra eventuella reparationer eller andra ingrepp i denna produkt. 3. Det SIM-kort Ni kommer att installera ska inte vara 3G! Endast GSM fungerar! 4. Förare ska inte arbeta med denna produkt under färd, t.ex. genomföra programmering via mobiltelefon etc. 5. Denna produkt kan endast fungera bra om; - GSM-nätet fungerar bra. GSM-täckning krävs för att angivelse av position ska kunna ske. - GPS-kommunikation finns (kontakt med satteliterna). 6. AVL- Trackerns interna batteri har begränsad drifttid och ska ses som ett tillfälligt reservalternativ om den externa strömkällan försvinner. 7. Ur ett säkerhetsperspektiv bör Ni inte ge ut telefonnumret till Er AVL-Tracker. De kan då genomföra icke önskvärd programmering eller ta del av information Ni inte önskar. 8. Ni kan alltid kontakta GPS-Teknik Sverige AB vid eventuella frågor.

4 4 2. Installation GPS Tracker 2.1 Lista över komponenter Huvudenhet GPS Tracker GPS Antenn AVL C1,C2,C3 GSM Antenn Bild Anslutningkablar/SOS-knapp Bild Kamera (endast AVL-C3) Bild

5 5 2.2 Förberedelser inför installation 1. Kontrollera att alla delar finns. 2. Förbered ett SIM-kort för GSM-kommunikation. SIM-kortet får inte ha PIN-kod! (Finns PIN-kod måste Ni ta bort den) OBS! 3G fungerar inte. Använd endast GSM-kompatibla SIM-kort! Kontrollera med din SIM-kortsleverantör att rätt kort erhålls 3. Innan ni installerar SIM-kortet måste AVL-Trackern vara strömlös. 4. Finn en lämplig plats i fordonet för AVL-Trackern (huvudenheten). Denna bör inte monteras där risk för fukt finns, exempelvis motorrummet. 5. Kontrollera att samtliga kablar är korrekt installerade, koppla därefter in AVL- Trackern till den externa strömkällan. 2.3 Installation Installera SIM-kort 1. Se till att ingen PIN-kod finns på SIM-kortet och att SIM-kortet inte är avsett för 3G. Se även till att SIM-kortet är tomt på SMS. 2. Kontrollera för säkerhets skull att SIM-kortet kan ta emot samtal samt att det går att ringa ifrån. 3. SIM-kortshållaren är placerad på ena långsidan av AVL_trackern. Använd ett smalt spetsigt föremål och tryck försiktigt in den lilla fjädrande knappen vid sidan av SIMkortshållaren varvid hållaren åker ut en bit. 4. Ta ut hållaren med fingrarna och placera SIM-kortet i hållaren (finns bara ett sätt som passar). 5. Säkerställ att strömmen är av före installation av SIM-kortet. 6. Stoppa nu tillbaka SIM-kortshållaren i AVL-Trackern. SIM-kortshållarens undersida ska vara vänd uppåt och följaktligen ska det synbara SIM-kortet vara vänt nedåt.

6 Anslut GSM-antenn 1. Anslut GSM-antennen till AVL-trackern. 2. Skruva fast anslutningen genom att skruva själva skruven till botten. 3. OBS! Vrid inte runt själva antennen i sig! Anslut GPS-antenn 1. GPS-antennen används för att ta emot signaler från satteliterna. Antennen ska placeras så den har fritt fram mot himlen. Exempel på platser i ett fordon kan vara vindrutan eller ovansidan av instrumentpanelen. 2. GPS-antennen tar exempelvis emot signaler genom glas och plast, men inte genom metaller. För att undvika störning av mottagna signaler från satelliterna se till att GSM-antennen inte är täckt av något föremål som innehåller metall Anslut strömförsörjning AVL-trackern ansluts till medföljande 4- och 6-pinskontakterna

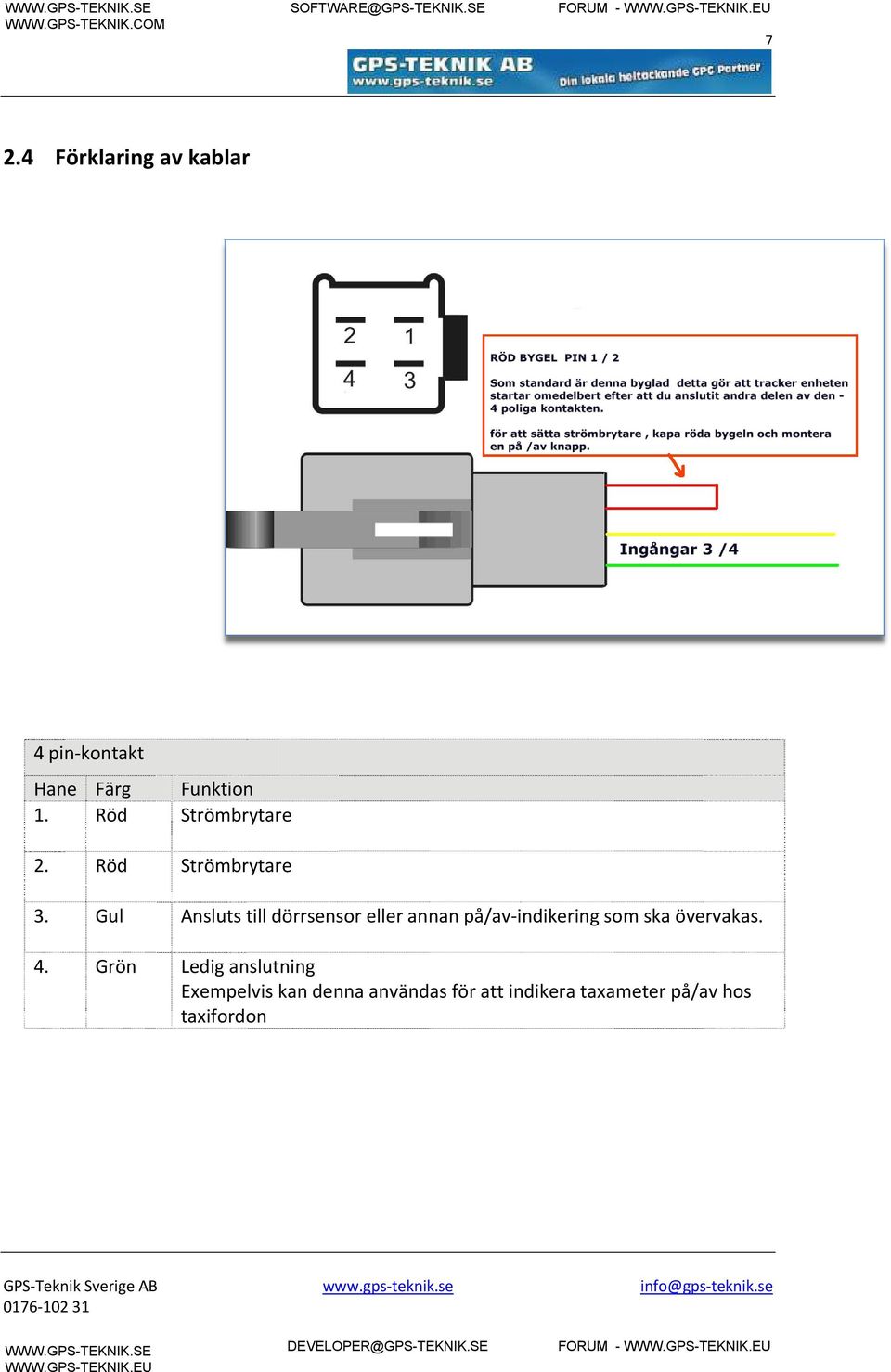

7 7 2.4 Förklaring av kablar 4 pin-kontakt Hane Färg 1. Röd Funktionn Strömbrytare Röd Gul Grön Strömbrytare Ansluts till dörrsensor eller annan på/av-indikering som ska övervakas. Ledig anslutning Exempelvis kan denna användas för att indikera taxameter på/av hos taxifordon GPS-Teknik Sverige AB info@gps-teknik.se

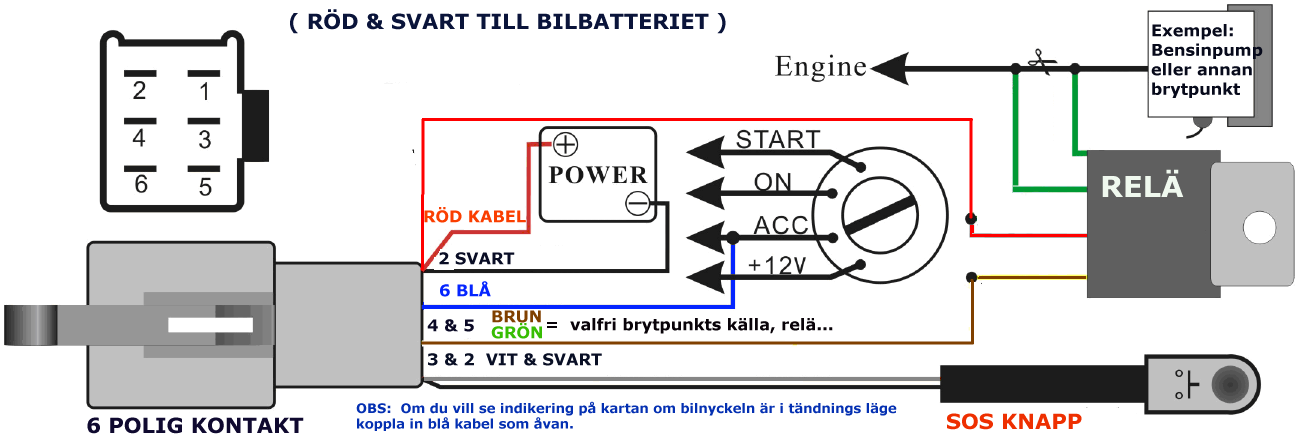

8 8 6 pin-kontakt Hane Färg 1. Röd (DC-in) 2. Svart (GND) Funktion Huvudmatning av ström till AVL-Trackern. Externa strömkällan ska leverera 8-32 V. Jord 3. Brun Utgång 1: Till relä för att bryta ström 4. Vit Anslutning SOS-knapp 5. Grön Utgång 2: Till relä för att bryta ström 6. Blå Indikerar tändning (+12V). Kan användas som annan funktion Anm: Reläet måste vara anpassat för den externa strömkällans spänning oftast volt Endast Röd (plus) och svart (minus) behöver vara inkopplade till bilbatteriet för att Trackerenheten skall fungera och kunna rapportera till SpårningsCentret eller som SMS tracking.

9 9 3. Instruktioner för inställningar AVL-Tracker Nedan följer SMS-protokoll för AVL-Tracker, fabriksinställt lösenord för AVL-Tracker är SMS Funktion SMS-meddelande Förklaring till SMS-meddelandet 1. Förfrågan position A000000, : kod för verkställighet 2. Ändra AVL-Trackerns lösenord 3. Ställ in det tfnnr som SOS-larm ska skickas till. Trackern kommer också att ringa upp detta tfnnr vid avlyssning Ställ in det tfnnr* dit AVL-trackern ska sända SOS-larm och position som SMSmeddelande. 4. Tidsintervall för SOS-rapportering 5. Alarm vid låg batterispänning A000000,001,###### A000000,002,1,Tfnnr A000000,002,2,Tfnnr A000000,003,XXX A000000,004,X 001: kod för verkställighet :gammalt lösenord, förinställt ######: nytt lösenord 002: kod för verkställighet 1: ställ in SOS-nummer Tfnnr: förinställ tfnnr (högst 19 siffror) 002: kod för verkställighet 2: ställ in tfnnr* Tfnnr: förinställ tfnnr (högst 19 siffror) 003: kod för verkställighet XXX: (3 siffror) XXX =000 = sändning upphör XXX = = tidsintervall (enhet: min) 004: kod för verkställighet X: X=0, X=1, <3,5V sänder SMS larm X=2, <3,6V sänder SMS larm X=3, <3,7V sänder SMS larm X=4, <3,8V sänder SMS larm X=5, <3,9V sänder SMS larm

10 10 6. Larm då viss hastighet överskrids A000000,005,XX 005: kod för verkställighet XX: gränsvärde km/h XX = 00= stäng av larmfunktion 01 XX XX (enhet: XX Km/h) 7. Kontrollera GPRSstatus/anslutning 8. Erhåll AVL-Trackerns IMEI-nr A000000, : kod för verkställighet A000000, : kod för verkställighet 9. Ställ in sändningsintervall GPRS. Bör ej ställas under 30 sek A000000,506, : kod för verkställighet 00030: Exempelvis är intervall 30 sek Kontrollera det aktuella sändningsintervallet 11. Erhåll AVL-Trackerns inställningar avseende: ID, IP och APN samt typ av GPRS A000000, : kod för verkställighet A000000, : kod för verkställighet 12. Kontrollera utgångarna A000000,007,P,F 007: kod för verkställighet P: Position av utgången P =1 Utgång 1 P=2 Utgång 2 F: Kontrollera signalen F=1 Sätt på spänning till reläet F=0 Stäng av spänning till reläet 13. Ställ in tidszon A000000,008,+8 008: kod för verkställighet +8: Ställ in lokal tidszon, grundinställningen är +8

11 Erhåll inställningar avseende: utgångar, tidszon, SOS-nr, SMSnr, tändning på/av, etc. A000000, : kod för verkställighet 15. GPRS på/av samt typ av data A000000,010,X 010: kod för verkställighet X: GPRS funktion =0 GPRS Av =1 GPRS UDP =2 GPRS TCP 16. Ställ in APN A000000,011,APN, Exempel APN Telia: A000000,011,online.telia.se 011: kod för verkställighet APN: GPRS använder denna APN för att ansluta till Internet Aktuella APN: Telia - online.telia.se Telenor - internet.telenor.se Tele2/Comviq - internet.tele2.se 3 - data.tre.se eller bredband.tre.se Halebop - halebop.telia.se Djuice - internet.djuice.se 17. Inställningar för GPS- Tekniks SpårningsCenter 18. Kontrollampor på AVL- Trackern på/av A000000,012, :8886 A000000,666,X 012: kod för verkställighet 666: kod för verkställighet X: Kontrollampor på/av X=0 Kontrollampor av X=1 Kontrollampor på 19. Återställ AVL-Trackern till fabriksinställningar 20. Starta om AVL- Trackern A000000, : kod för verkställighet A000000, : kod för verkställighet

12 12 4. Spårning via mobiltelefon 4.1 Tillfällig spårning via SMS Alternativ 1: Skicka SMS för att ta reda på vart fordonet är: Steg 1 Steg 2 Skicka SMS eller ring AVL-Trackern till dess SIM-kort AVL-Trackern sänder därefter sin position som SMS Skicka ett meddelande enligt nedan: SMS-meddelande Förklaring till SMS-meddelandet För position A000000, : Kod : Lösenord, grundinställning Svaret levereras i detta format Lat: N, Long: E Detta betyder att din position är Nordlig Latitud 22 grader Och Östlig Longitud 114 grader och Alternativ 2: För att denna funktion ska fungera måste inställningar enligt avsnitt 3 punkt 3 göras! Steg 1 Steg 2 Steg 3 Ring upp AVL-Trackern Efter att ringsignal erhållits ska samtalet avslutas Efter cirka 15 sekunder erhålls ett SMS

13 Kontinuerlig spårning via SMS Denna funktion fungerar endast om GPRS är avstängd. Inställningar enligt avsnitt 3 punkt 15 måste göras! AVL-Trackern rapporterar kontinuerligt position enligt nedan valt intervall som SMS meddelande. Positionen kan sedan tydliggöras via Google Maps. Länk finns på Steg 1. Skapa ett meddelande enligt nedan och sänd det SMS-meddelande Förklaring till SMS-meddelandet Funktion på: A000000,003, : kod : Lösenord, grundinställning : intervall 3 minuter Det betyder att AVL-Trackern sänder position var 3:e minut Funktion av: A000000,003,000 För att stänga av kontinuerlig sändning 003: kod : Lösenord, grundinställning : intervall 0 minuter (funktion avstängd) Steg 2. AVL-Trackern svarar med ett SMS Set Time Ok

14 14 5. Spårning via GPS-Tekniks SpårningsCenter För att snabbt komma igång och se AVL-Trackern på kartan gör nedanstående inställningar Ställ in APN Skicka SMS enligt nedanstående: SMS Funktion SMS-meddelande Förklaring till SMS-meddelandet Ställ in APN A000000,011,APN, 011: kod för verkställighet Exempel APN Telia: A000000,011,online.telia.se APN: GPRS använder denna APN för att ansluta till Internet Aktuella APN: Telia - online.telia.se Telenor - internet.telenor.se Tele2/Comviq - internet.tele2.se 3 - data.tre.se eller bredband.tre.se Halebop - halebop.telia.se Djuice - internet.djuice.se 5.2. Ställ in IP och Port SMS Funktion SMS-meddelande Förklaring till SMS-meddelandet Inställningar för GPS- Tekniks SpårningsCenter A000000,012, : : kod för verkställighet När AVL-Trackern är ansluten till SpårningsCentret blinkar den mittersta lampan på AVL- Trackern varje sekund. Du kan nu logga in och göra inställningar för din AVL-Tracker.

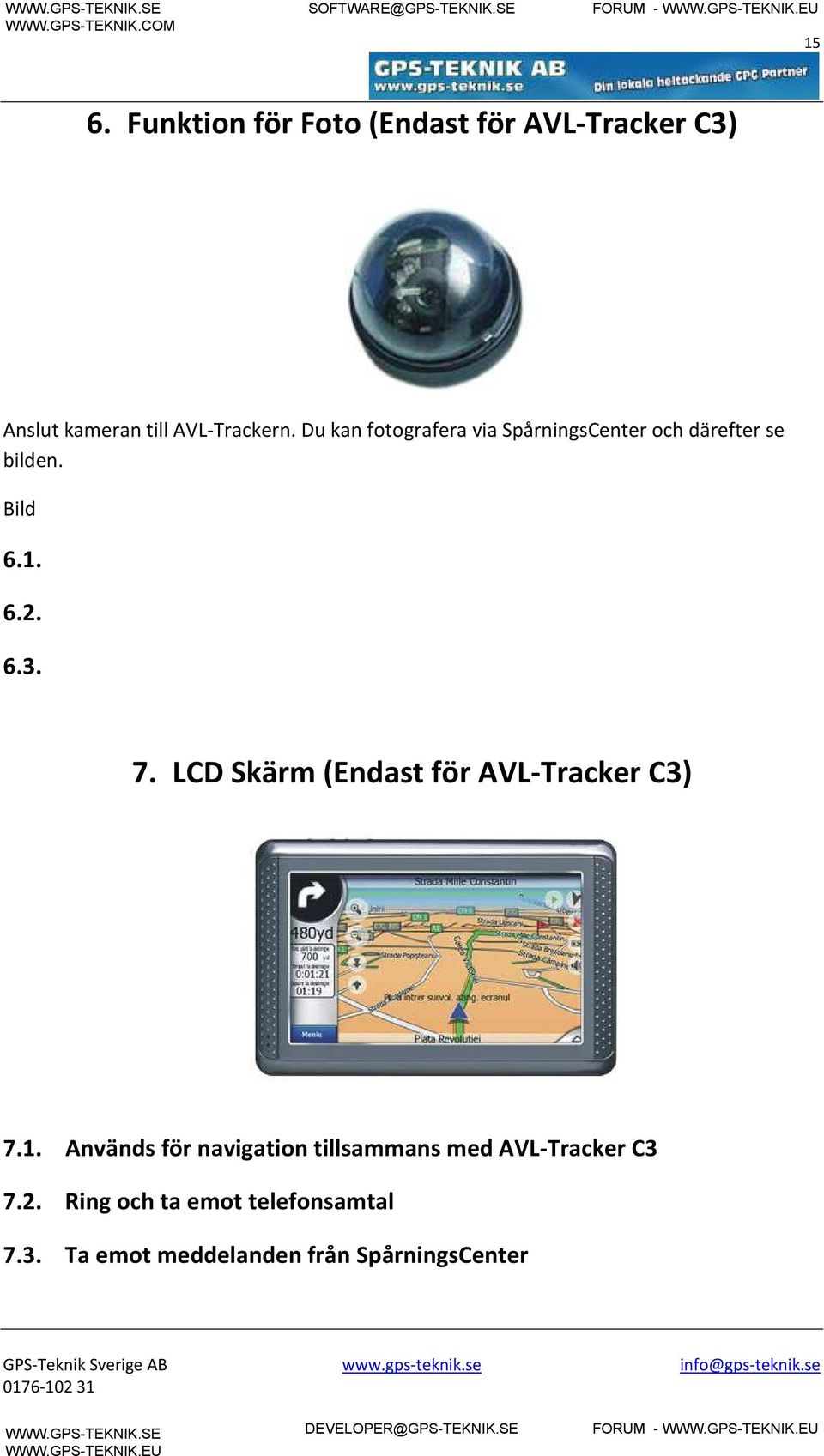

15 15 6. Funktion för Foto (Endast för AVL-Tracker C3) Anslut kameran till AVL-Trackern. Du kan fotografera via SpårningsCenter och därefter se bilden. Bild LCD Skärm (Endast för AVL-Tracker C3) 7.1. Används för navigation tillsammans med AVL-Tracker C Ring och ta emot telefonsamtal 7.3. Ta emot meddelanden från SpårningsCenter

16 16 8. SpårningsCenter 8.1. Länk till SpårningCenter
