1 GSM-start TH50/TH90S/ST Installationsanvisning Beskriver manövreringen av värmare. För övriga funktioner, se engelsk manual Feb -09 Service och installation av startutrustningar får endast utföras av utbildad personal Teknisk specifikation: Spänningsområde: Arbetstemperatur: Strömförbrukning: Mått: V C < 50 ma (i stand-by läge) 105 x 72 x 33 mm Förbered simkort och telefonstart Stoppa i medföljande simkort i en vanlig mobiltelefon, prova att ringa till och från kortet samt kontrollera att pinkoden inte är aktiverad. Lossa simkortshållaren och stoppa i simkortet. Återmontera hållaren i telefonstarten. Observera! Telefonstarten får inte vara strömsatt när man stoppar in simkortet! Låsning, Simkortshållare. Anslutning av indikeringsströmställare Indikeringsströmställaren används för att stänga av telefonstarten när man kommit till fordonet. Dess inbyggda lampa lyser när telefonstarten är aktiverad. Borra ett Ø 15 mm hål och montera på ett lämpligt ställe så att den enkelt kan nås av föraren. Anslut dess kontakt till motsvarande i telefonstartens kablage. Anslutning av antenn och temperatur sensor Anslut antennen till telefonstarten. Montera antennen mot en fönsterruta. Observera! Antennen får ej monteras närmare än 20cm från telefonstarten samt ej fästas mot metall. Skall larmfunktionerna användas bör antennen monteras dold, dock ej längre än 10-15cm från en fönsterruta. Placera temperatursensorn på ett ställe som bedöms lämplig för mätning av kupétemperatur. Anslut tempsensorns kablar till telefonstartens kontakt P1 enligt kopplingsschema på sida 4. Artnr: WE ( JJ) 1

2 Anslutning av telefonstart som enda startutrustning till Thermo 50 Anslut svart/röd/brun kabel till motsvarande kablar i värmarens kablage. Lila kabel används ej. Anslut vit värmarkabel till en inkopplings- och felindikeringslampa (H3). Anslutning av telefonstart till Thermo 50 tillsammans med 7-dygns tidur typ 1531 Anslut svart/röd/brun kabel parallellt med motsvarande kablar i värmarens kablage. Lila kabel används ej. Artnr: WE ( JJ) 2

3 Anslutning av telefonstart som enda startutrustning till Thermo 90 S/ST Anslut svart/röd/brun kabel till motsvarande kablar i värmarens kablage. Lila kabel används ej. Anslut vit värmarkabel till en inkopplings- och felindikeringslampa (H3). Anslutning av telefonstart till Thermo 90 S/ST tillsammans med 7-dygns tidur typ 1531 Anslut svart/röd/brun kabel parallellt med motsvarande kablar i värmarens kablage. Lila kabel används ej. Artnr: WE ( JJ) 3

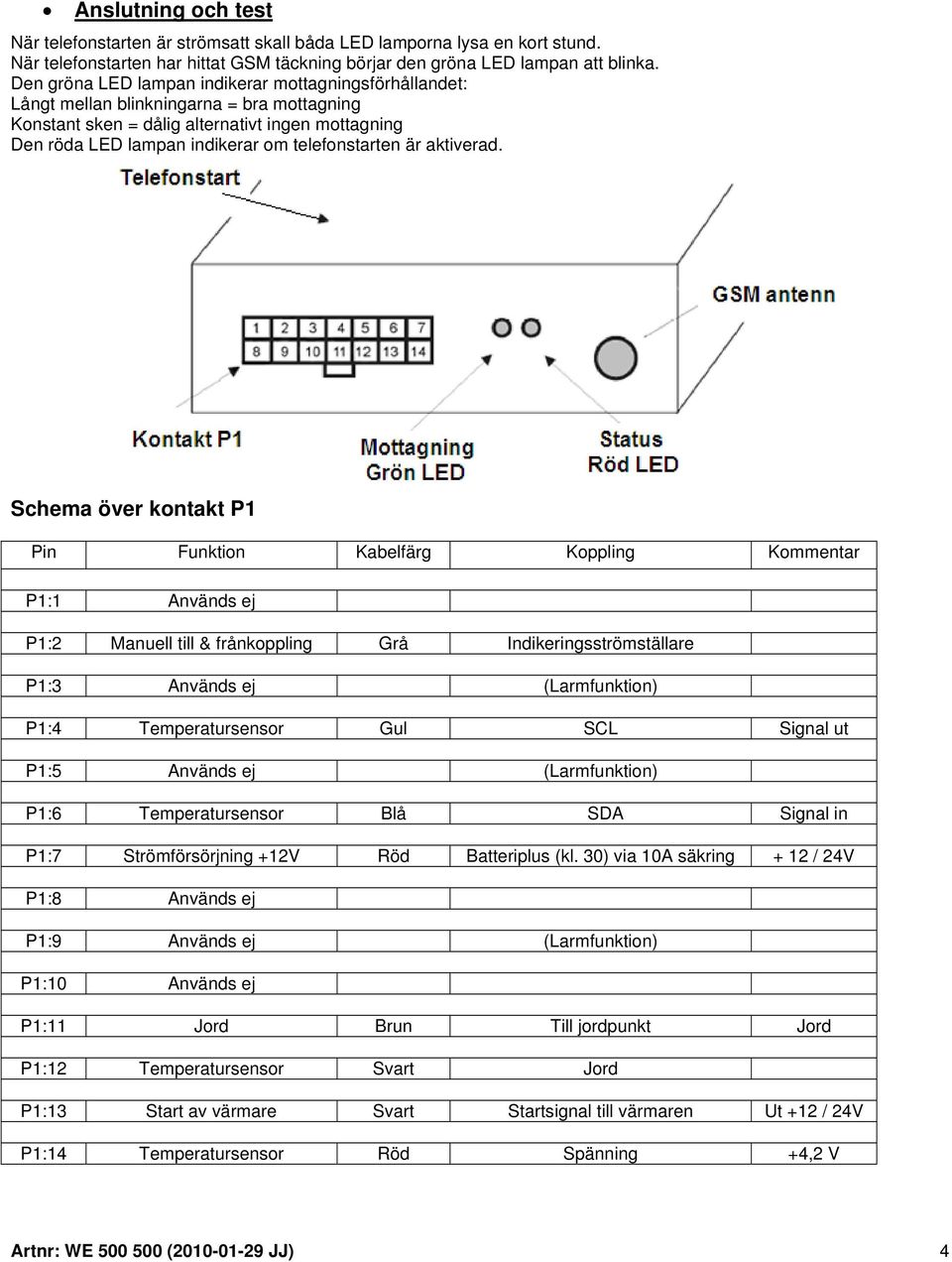

4 Anslutning och test När telefonstarten är strömsatt skall båda LED lamporna lysa en kort stund. När telefonstarten har hittat GSM täckning börjar den gröna LED lampan att blinka. Den gröna LED lampan indikerar mottagningsförhållandet: Långt mellan blinkningarna = bra mottagning Konstant sken = dålig alternativt ingen mottagning Den röda LED lampan indikerar om telefonstarten är aktiverad. Schema över kontakt P1 Pin Funktion Kabelfärg Koppling Kommentar P1:1 Används ej P1:2 Manuell till & frånkoppling Grå Indikeringsströmställare P1:3 Används ej (Larmfunktion) P1:4 Temperatursensor Gul SCL Signal ut P1:5 Används ej (Larmfunktion) P1:6 Temperatursensor Blå SDA Signal in P1:7 Strömförsörjning +12V Röd Batteriplus (kl. 30) via 10A säkring + 12 / 24V P1:8 Används ej P1:9 Används ej (Larmfunktion) P1:10 Används ej P1:11 Jord Brun Till jordpunkt Jord P1:12 Temperatursensor Svart Jord P1:13 Start av värmare Svart Startsignal till värmaren Ut +12 / 24V P1:14 Temperatursensor Röd Spänning +4,2 V Artnr: WE ( JJ) 4

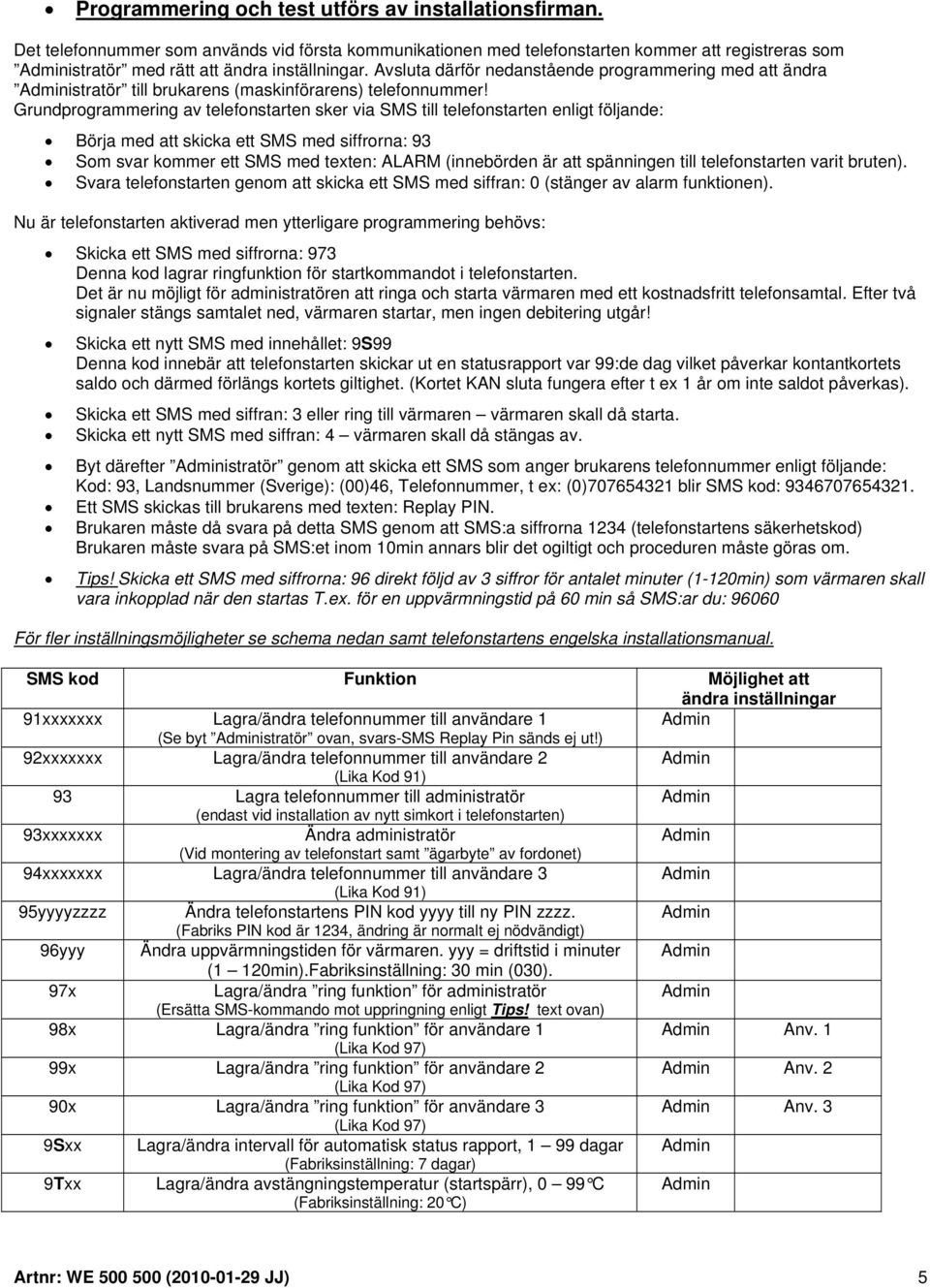

5 Programmering och test utförs av installationsfirman. Det telefonnummer som används vid första kommunikationen med telefonstarten kommer att registreras som istratör med rätt att ändra inställningar. Avsluta därför nedanstående programmering med att ändra istratör till brukarens (maskinförarens) telefonnummer! Grundprogrammering av telefonstarten sker via SMS till telefonstarten enligt följande: Börja med att skicka ett SMS med siffrorna: 93 Som svar kommer ett SMS med texten: ALARM (innebörden är att spänningen till telefonstarten varit bruten). Svara telefonstarten genom att skicka ett SMS med siffran: 0 (stänger av alarm funktionen). Nu är telefonstarten aktiverad men ytterligare programmering behövs: Skicka ett SMS med siffrorna: 973 Denna kod lagrar ringfunktion för startkommandot i telefonstarten. Det är nu möjligt för administratören att ringa och starta värmaren med ett kostnadsfritt telefonsamtal. Efter två signaler stängs samtalet ned, värmaren startar, men ingen debitering utgår! Skicka ett nytt SMS med innehållet: 9S99 Denna kod innebär att telefonstarten skickar ut en statusrapport var 99:de dag vilket påverkar kontantkortets saldo och därmed förlängs kortets giltighet. (Kortet KAN sluta fungera efter t ex 1 år om inte saldot påverkas). Skicka ett SMS med siffran: 3 eller ring till värmaren värmaren skall då starta. Skicka ett nytt SMS med siffran: 4 värmaren skall då stängas av. Byt därefter istratör genom att skicka ett SMS som anger brukarens telefonnummer enligt följande: Kod: 93, Landsnummer (Sverige): (00)46, Telefonnummer, t ex: (0) blir SMS kod: Ett SMS skickas till brukarens med texten: Replay PIN. Brukaren måste då svara på detta SMS genom att SMS:a siffrorna 1234 (telefonstartens säkerhetskod) Brukaren måste svara på SMS:et inom 10min annars blir det ogiltigt och proceduren måste göras om. Tips! Skicka ett SMS med siffrorna: 96 direkt följd av 3 siffror för antalet minuter (1-120min) som värmaren skall vara inkopplad när den startas T.ex. för en uppvärmningstid på 60 min så SMS:ar du: För fler inställningsmöjligheter se schema nedan samt telefonstartens engelska installationsmanual. SMS kod Funktion Möjlighet att ändra inställningar 91xxxxxxx Lagra/ändra telefonnummer till användare 1 (Se byt istratör ovan, svars-sms Replay Pin sänds ej ut!) 92xxxxxxx Lagra/ändra telefonnummer till användare 2 (Lika Kod 91) 93 Lagra telefonnummer till administratör (endast vid installation av nytt simkort i telefonstarten) 93xxxxxxx Ändra administratör (Vid montering av telefonstart samt ägarbyte av fordonet) 94xxxxxxx Lagra/ändra telefonnummer till användare 3 (Lika Kod 91) 95yyyyzzzz Ändra telefonstartens PIN kod yyyy till ny PIN zzzz. (Fabriks PIN kod är 1234, ändring är normalt ej nödvändigt) 96yyy Ändra uppvärmningstiden för värmaren. yyy = driftstid i minuter (1 120min).Fabriksinställning: 30 min (030). 97x Lagra/ändra ring funktion för administratör (Ersätta SMS-kommando mot uppringning enligt Tips! text ovan) 98x Lagra/ändra ring funktion för användare 1 Anv. 1 99x Lagra/ändra ring funktion för användare 2 Anv. 2 90x Lagra/ändra ring funktion för användare 3 Anv. 3 9Sxx Lagra/ändra intervall för automatisk status rapport, 1 99 dagar (Fabriksinställning: 7 dagar) 9Txx Lagra/ändra avstängningstemperatur (startspärr), 0 99 C (Fabriksinställning: 20 C) Artnr: WE ( JJ) 5
