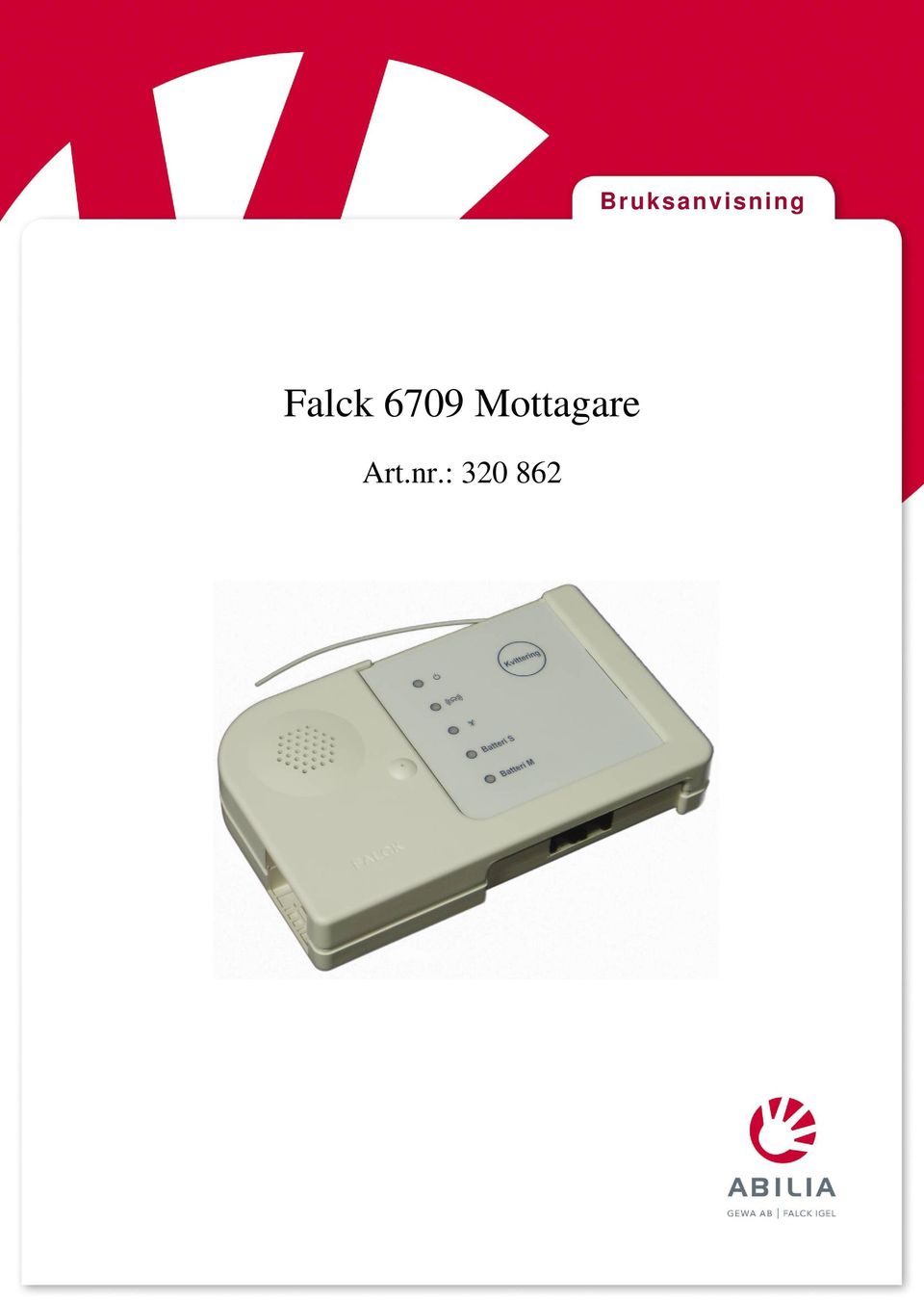

1 Bruksanvisning Falck 6709 Mottagare Art.nr.:

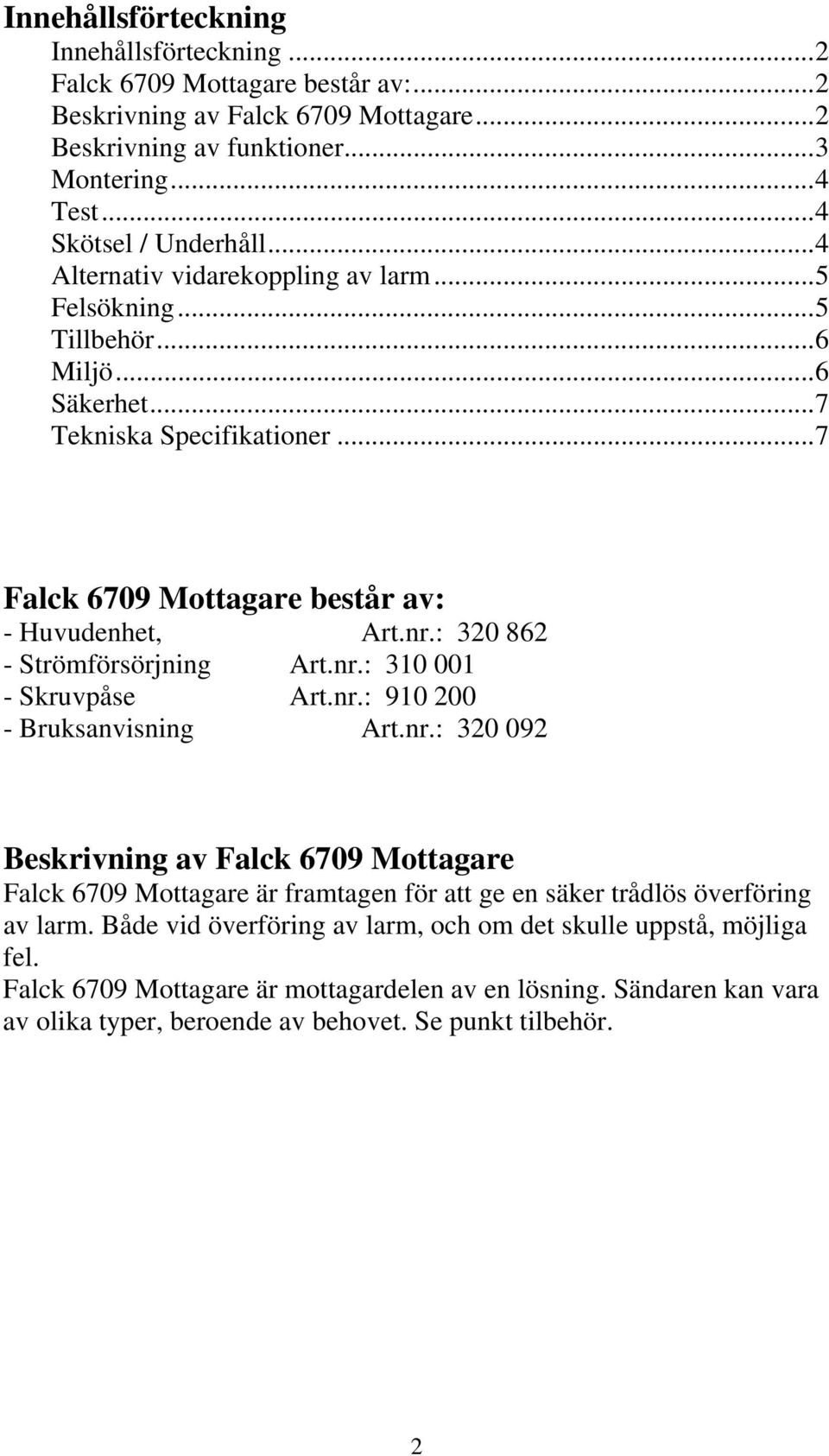

2 Innehållsförteckning Innehållsförteckning... 2 Falck 6709 Mottagare består av:... 2 Beskrivning av Falck 6709 Mottagare... 2 Beskrivning av funktioner... 3 Montering... 4 Test... 4 Skötsel / Underhåll... 4 Alternativ vidarekoppling av larm... 5 Felsökning... 5 Tillbehör... 6 Miljö... 6 Säkerhet... 7 Tekniska Specifikationer... 7 Falck 6709 Mottagare består av: - Huvudenhet, Art.nr.: Strömförsörjning Art.nr.: Skruvpåse Art.nr.: Bruksanvisning Art.nr.: Beskrivning av Falck 6709 Mottagare Falck 6709 Mottagare är framtagen för att ge en säker trådlös överföring av larm. Både vid överföring av larm, och om det skulle uppstå, möjliga fel. Falck 6709 Mottagare är mottagardelen av en lösning. Sändaren kan vara av olika typer, beroende av behovet. Se punkt tilbehör. 2

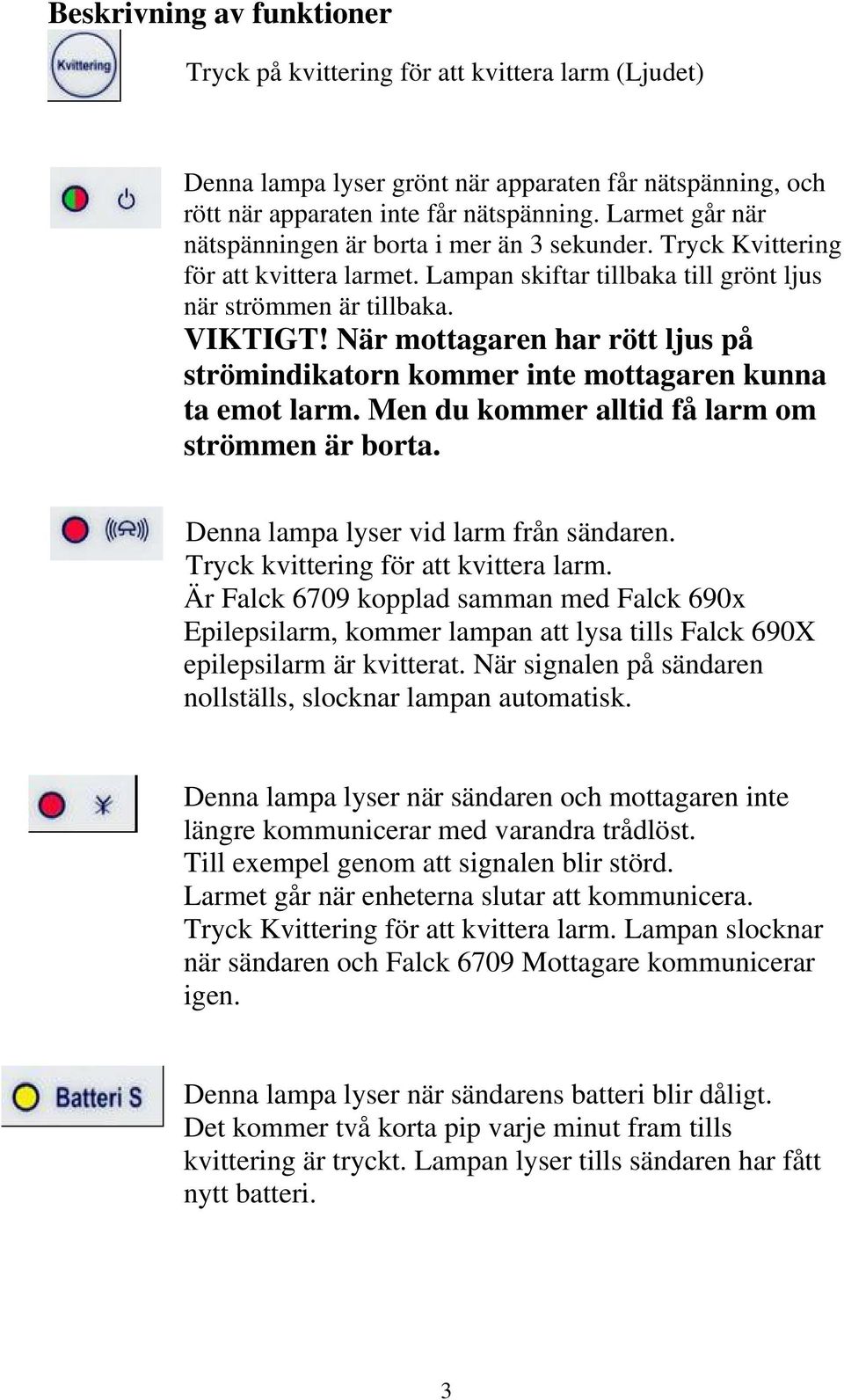

3 Beskrivning av funktioner Tryck på kvittering för att kvittera larm (Ljudet) Denna lampa lyser grönt när apparaten får nätspänning, och rött när apparaten inte får nätspänning. Larmet går när nätspänningen är borta i mer än 3 sekunder. Tryck Kvittering för att kvittera larmet. Lampan skiftar tillbaka till grönt ljus när strömmen är tillbaka. VIKTIGT! När mottagaren har rött ljus på strömindikatorn kommer inte mottagaren kunna ta emot larm. Men du kommer alltid få larm om strömmen är borta. Denna lampa lyser vid larm från sändaren. Tryck kvittering för att kvittera larm. Är Falck 6709 kopplad samman med Falck 690x Epilepsilarm, kommer lampan att lysa tills Falck 690X epilepsilarm är kvitterat. När signalen på sändaren nollställs, slocknar lampan automatisk. Denna lampa lyser när sändaren och mottagaren inte längre kommunicerar med varandra trådlöst. Till exempel genom att signalen blir störd. Larmet går när enheterna slutar att kommunicera. Tryck Kvittering för att kvittera larm. Lampan slocknar när sändaren och Falck 6709 Mottagare kommunicerar igen. Denna lampa lyser när sändarens batteri blir dåligt. Det kommer två korta pip varje minut fram tills kvittering är tryckt. Lampan lyser tills sändaren har fått nytt batteri. 3

4 Denna lampa lyser när mottagarens batteri är dåligt. Det kommer två korta pip varje minut fram tills kvittering är tryckt. Lampan lyser tills mottagaren har fått nytt batteri. Montering Montera upp mottagaren på ett centralt ställe där personer som kan motta larmet befinner sig. Sätt in medföljande batteri (alkaliskt 9volt blockbatteri). Larmet för batteri mottagare går efter 3 sekunder. Tryck på kvittering för att kvittera. Sätt in strömförsörjningen. Lampan skiftar från rött till grönt när strömförsörjningen är på plats. Koppla in eventuell vidaresändning på utgången. Alla inkopplade ledningar samlas så att de inte så lätt kan dras ur av exempel dammsugaren eller liknande. Aktivera sändaren och se att larmet löser ut. Test För test av mottagaren måste händelsen som skall registreras simuleras på sändaren, som till exempel rörelse på epilepsilarm. Larmet löser ut när sändaren aktiveras. Skötsel / Underhåll För att försäkra sig att utrustningen vid varje tillfälle fungerar som den skall, är det viktigt att den underhålls. Detta gör man genom att kontrollera att alla kablar är på plats, och sitter fast ordentligt. Rengör huvudenheten med en torr trasa, efter det att strömförsörjningen är frånkopplad. 4

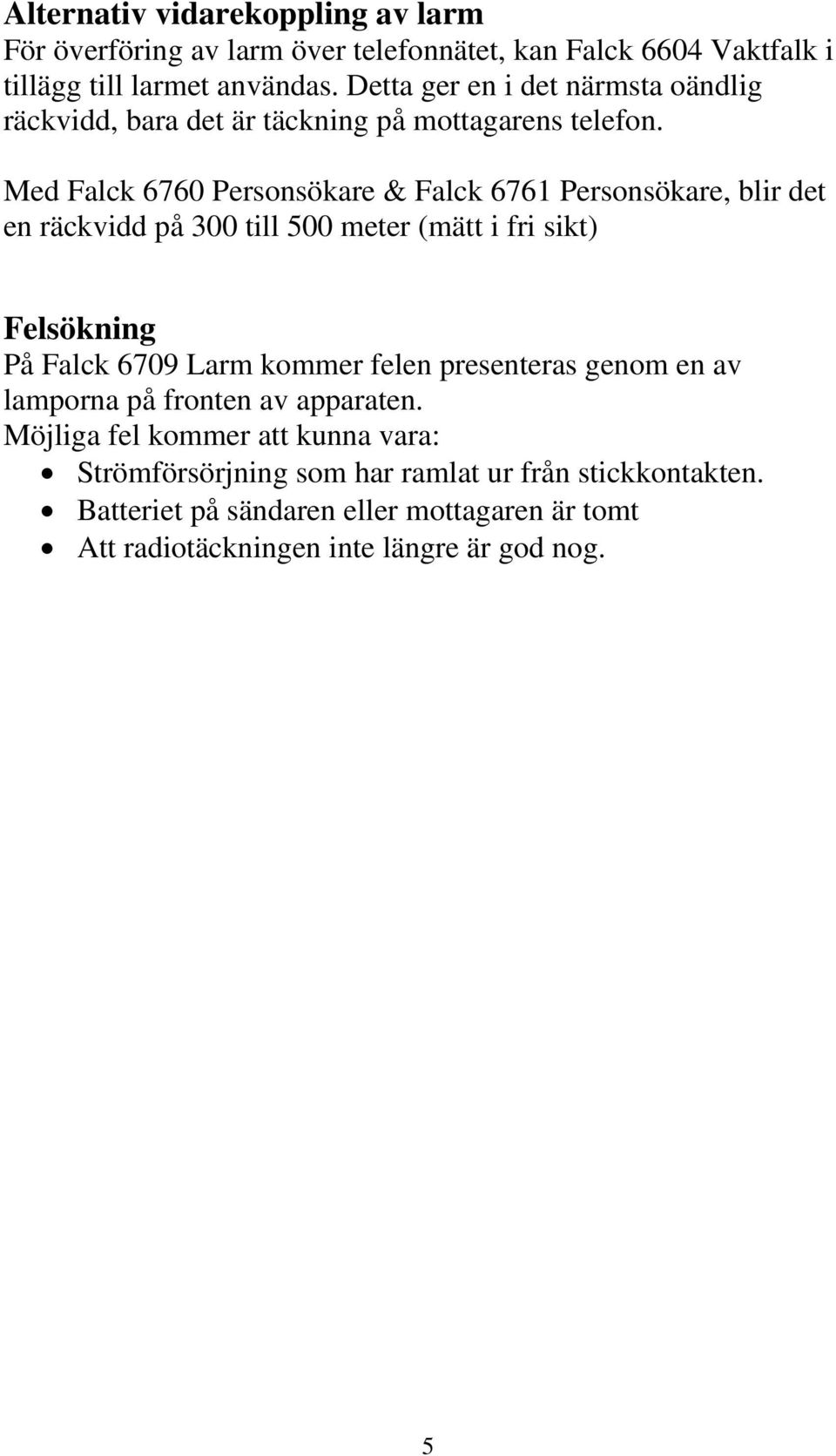

5 Alternativ vidarekoppling av larm För överföring av larm över telefonnätet, kan Falck 6604 Vaktfalk i tillägg till larmet användas. Detta ger en i det närmsta oändlig räckvidd, bara det är täckning på mottagarens telefon. Med Falck 6760 Personsökare & Falck 6761 Personsökare, blir det en räckvidd på 300 till 500 meter (mätt i fri sikt) Felsökning På Falck 6709 Larm kommer felen presenteras genom en av lamporna på fronten av apparaten. Möjliga fel kommer att kunna vara: Strömförsörjning som har ramlat ur från stickkontakten. Batteriet på sändaren eller mottagaren är tomt Att radiotäckningen inte längre är god nog. 5

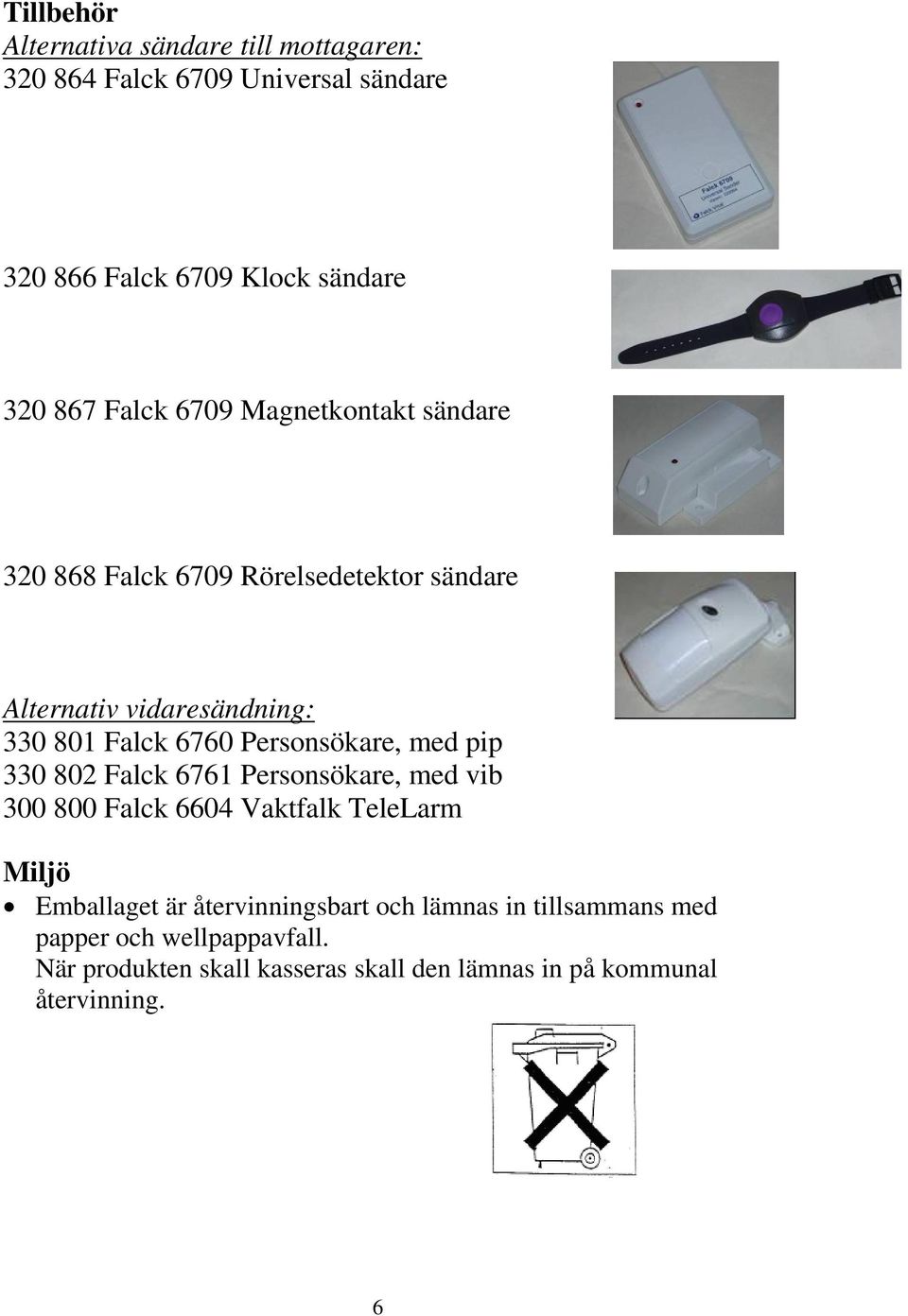

6 Tillbehör Alternativa sändare till mottagaren: Falck 6709 Universal sändare Falck 6709 Klock sändare Falck 6709 Magnetkontakt sändare Falck 6709 Rörelsedetektor sändare Alternativ vidaresändning: Falck 6760 Personsökare, med pip Falck 6761 Personsökare, med vib Falck 6604 Vaktfalk TeleLarm Miljö Emballaget är återvinningsbart och lämnas in tillsammans med papper och wellpappavfall. När produkten skall kasseras skall den lämnas in på kommunal återvinning. 6

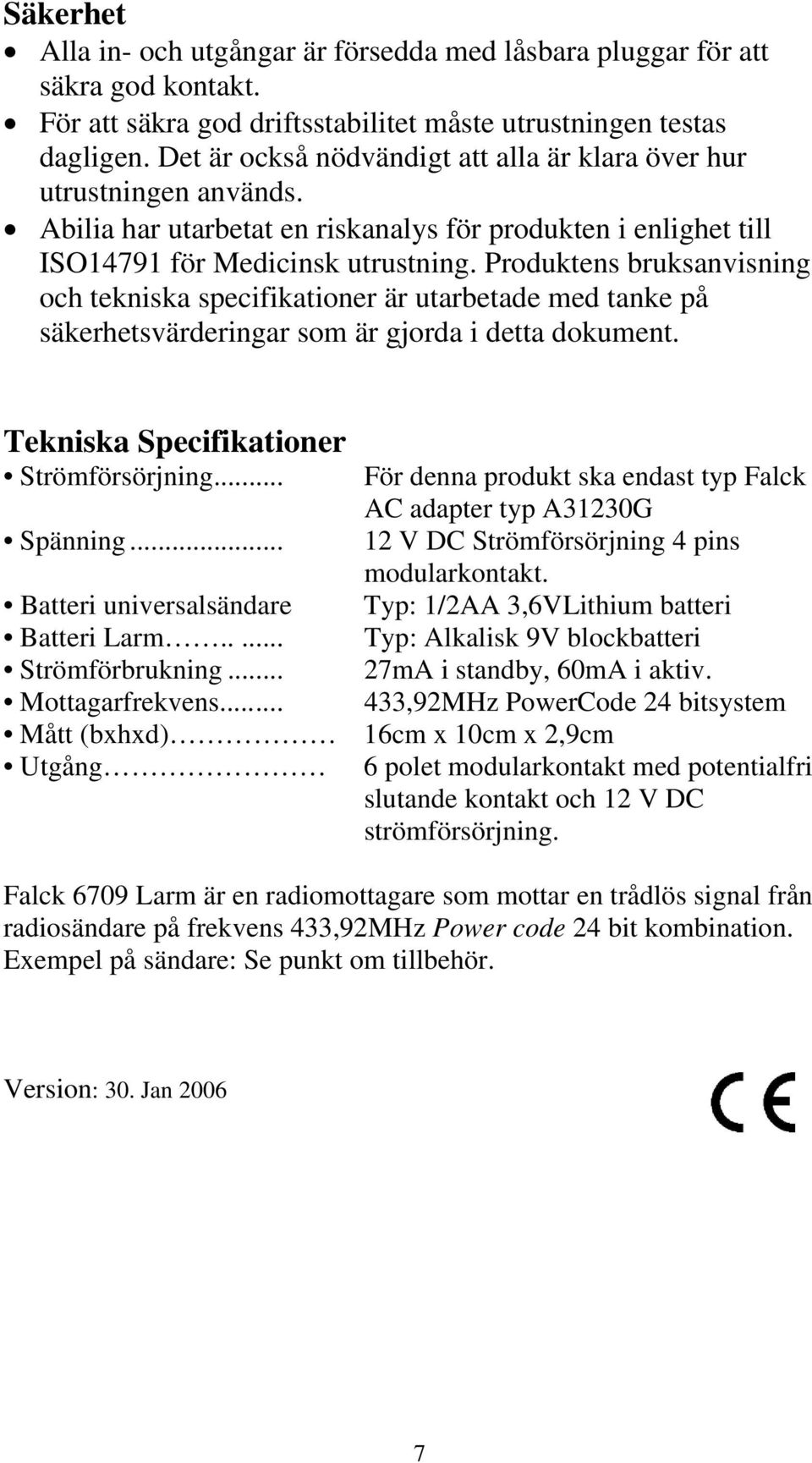

7 Säkerhet Alla in- och utgångar är försedda med låsbara pluggar för att säkra god kontakt. För att säkra god driftsstabilitet måste utrustningen testas dagligen. Det är också nödvändigt att alla är klara över hur utrustningen används. Abilia har utarbetat en riskanalys för produkten i enlighet till ISO14791 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikationer är utarbetade med tanke på säkerhetsvärderingar som är gjorda i detta dokument. Tekniska Specifikationer Strömförsörjning... För denna produkt ska endast typ Falck AC adapter typ A31230G Spänning V DC Strömförsörjning 4 pins modularkontakt. Batteri universalsändare Typ: 1/2AA 3,6VLithium batteri Batteri Larm..... Typ: Alkalisk 9V blockbatteri Strömförbrukning... 27mA i standby, 60mA i aktiv. Mottagarfrekvens ,92MHz PowerCode 24 bitsystem Mått (bxhxd) 16cm x 10cm x 2,9cm Utgång 6 polet modularkontakt med potentialfri slutande kontakt och 12 V DC strömförsörjning. Falck 6709 Larm är en radiomottagare som mottar en trådlös signal från radiosändare på frekvens 433,92MHz Power code 24 bit kombination. Exempel på sändare: Se punkt om tillbehör. Version: 30. Jan

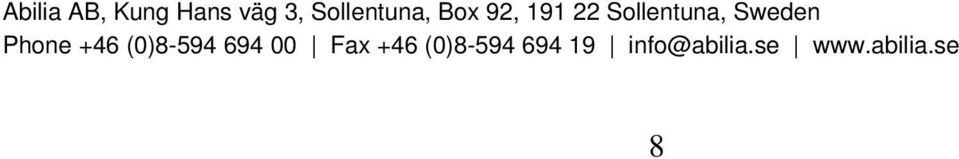

8 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0)
