1 BRUKSANVISNING för LITTLE Step-by-Step röd, blå, gul och grön Art.nr.: BIG Step-by-Step röd, blå, gul och grön Art.nr.: Version

2 Innehållsförteckning: Inledning... 2 Batteri /Strömförbrukning... 3 Så här sätter du i batteriet... 3 Inspelning av meddelanden... 3 Så gör du... 3 Att spela upp ett inläst meddelande... 4 Att repetera meddelanden... 4 Valfri manöverkontakt... 5 Volym... 5 Tillkoppling av leksaker... 5 Att aktivera en elektrisk apparat... 5 Så gör du... 5 Montering / placering... 6 Rengöring... 6 Step-by-Step leveres med:... 6 Byte av lock... 7 Tilläggsutrustning:... 7 Step-by-step fungerar inte som förväntat... 8 Säkerhet... 8 Inledning LITTLE Step-by-Step och BIG Step-by-Step är talande manöverkontakter med mölighet för att läsa in flera meddelanden efter varandra. Taltiden är 75 sekunder. Step by Step passar bra till att läsa in t ex.: Recept Instruktioner i flera punkter Repliker i ett skådespel Vitsar, äventyr och historier 2

3 Alla meddelanden måste läsas in under ett och samma tillfälle. Det är inte möjligt att ändra ett meddelande i sekvensen för då raderas allt. Skriv ned det som är inläst om du inte vill förlora den informationen. Batteri /Strömförbrukning Batteri kan köpas i en vanlig butik. Använd ett 9 Volts Alkaline-batteri,.t ex. Fuji, 9V 550 mah. Så här sätter du i batteriet Ta bort fästplattan för att komma åt batteriluckan Ta av batteriluckan Tryck batteriet på plats efter tryckknappsprincipen och lägg ned det i batterirummet Sätt batteriluckan och fästplattan på plats igen Batterirum Batterifäste Batterilucka Inspelning av meddelanden Step-by-Step har stor talkapacitet, och du kan läsa in många meddelanden efter varandra. Pröva dig fram! Du kan läsa in så många gånger du själv önskar. De gamla meddelandet blir överspelat när man läser in ett nytt. Så gör du 1. Slå på apparaten med volymknappen märkt OFF. (Volyminställningen fungerar inte under inspelningen) 2. Tryck och håll inne inspelningsbrytaren märkt Record på baksidan av apparaten tills rött ljus lyser 3. Släpp Recordbrytaren och du är i inspelningsmodus 3

4 Rött ljus kommer hela tiden att bekräfta detta. 4. Tryck och håll inne huvdbrytaren medan du läser in ett meddelande. Rött ljus blinkar under inspelningen. 5. Släpp huvudbrytaren 6. Repetera punkt 4-5 tills alla meddelanden är inspelade. Den totala inspelningstiden är 75 sek. Det blinkande ljuset kommer att övergå till gult när det är mindre än 10 sek kvar av inspelningstiden. 7. Avsluta med att trycka Recordbrytaren så att det röda ljuset slocknar 1. Inselningsbrytare, Record 2. Volym on / off 3. Ingång för manöverkontakt 4. Utgång batterileksak 5. Gult eller rött ljus Högtalare 1. Mikrofon 2. Huvudbrytare (Brytarytan) 3. Att spela upp ett inläst meddelande Tryck på huvudbrytaren och hör meddelandet. Varje tryck på huvudbrytaren bekräftas med ett gult ljus. Att repetera meddelanden 1. Lyssna på ett meddelande 2. Tryck på Recordbrytaren 3. Meddelandet kommer att repeteras varje gång du trycker på huvudbrytaren 4. Tryck en gång till på Recordbrytaren för att fortsätta med nästa meddelande. 4

5 Valfri manöverkontakt Meddelanden kan också spelas upp genom att du kopplar till en extra manöverkontakt i ingången märkt Switch och använder den för att aktivera meddelandet. Volym OFF Använd volymratten - För att slå av och på och för att reglera ljudstyrkan vid uppspelning. (Volyminställningen är inte i funktion under inspelningen). Tillkoppling av leksaker Du kan aktiviera en batterileksak som är kopplad till utgången märkt Toy/Appl. (på baksidan av Step-by-step) Välj vilka meddelanden som skall aktivera leksaken Följ proceduren Inspelning av meddelanden på sidan 4, men för varje meddelande som skall aktivera leksaken, ska du medan du håller ned huvudbrytaren trycka ett kort tryck på Recordbrytaren. (Gult ljus bekräftar att du har lagt in aktivering av leksaken) Vid uppspelning av meddelanden kommer leksaken vara aktiv lika länge som meddelandet pågår. Att aktivera en elektrisk apparat Du kan också aktiviera en elektrisk apparat med Step-by-step. Då behöver du en Falck 5700 Kari StyrBox. Gör inspelningen innan du kopplar Step-by-step till Kari StyrBox. (Se bruksanvisningen till Kari StyrBox.) Så gör du Följ proceduren Inspelning av meddelanden på sidan 4, men för varje meddelande som skall aktivera apparaten och medan du håller nere huvudbrytaren, tryck ett kort tryck på Recordbrytaren (Gult ljus bekräftar att du har aktiverat apparaten) Koppla så den elektriska apparaten i eluttaget på Kari StyrBox 5

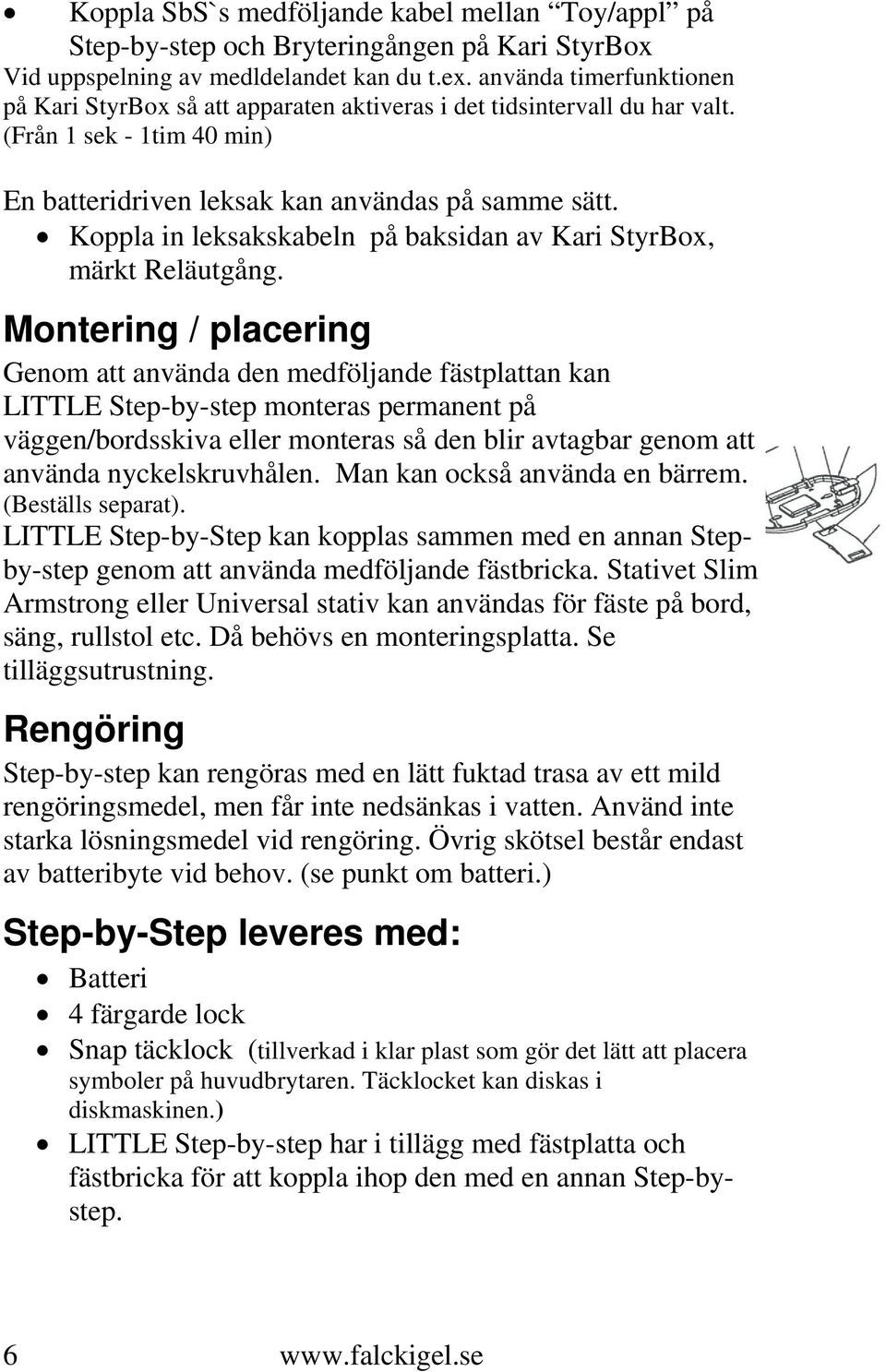

6 Koppla SbS`s medföljande kabel mellan Toy/appl på Step-by-step och Bryteringången på Kari StyrBox Vid uppspelning av medldelandet kan du t.ex. använda timerfunktionen på Kari StyrBox så att apparaten aktiveras i det tidsintervall du har valt. (Från 1 sek - 1tim 40 min) En batteridriven leksak kan användas på samme sätt. Koppla in leksakskabeln på baksidan av Kari StyrBox, märkt Reläutgång. Montering / placering Genom att använda den medföljande fästplattan kan LITTLE Step-by-step monteras permanent på väggen/bordsskiva eller monteras så den blir avtagbar genom att använda nyckelskruvhålen. Man kan också använda en bärrem. (Beställs separat). LITTLE Step-by-Step kan kopplas sammen med en annan Stepby-step genom att använda medföljande fästbricka. Stativet Slim Armstrong eller Universal stativ kan användas för fäste på bord, säng, rullstol etc. Då behövs en monteringsplatta. Se tilläggsutrustning. Rengöring Step-by-step kan rengöras med en lätt fuktad trasa av ett mild rengöringsmedel, men får inte nedsänkas i vatten. Använd inte starka lösningsmedel vid rengöring. Övrig skötsel består endast av batteribyte vid behov. (se punkt om batteri.) Step-by-Step leveres med: Batteri 4 färgarde lock Snap täcklock (tillverkad i klar plast som gör det lätt att placera symboler på huvudbrytaren. Täcklocket kan diskas i diskmaskinen.) LITTLE Step-by-step har i tillägg med fästplatta och fästbricka för att koppla ihop den med en annan Step-bystep. 6

7 Byte av lock Vippa bort Snap täcklock. Skruva av det färgade locket genom att vrida det moturs. Skruva på det nya färgade locket genom att vrida medurs. Tryck på Snap täcklock. Tilläggsutrustning: Bärrem till LITTLE Step-by-step Art.nr Bärrem till BIG Step-by-stsep Art.nr Universal-arm, monteringsarm med låsvred, för manöverkontakter Art.nr Slim Armstrong, monteringsarm Art.nr Trekantsplatta, LITTLE Step-by-step Art.nr Trekantsplatta, BIG Step-by-step Art.nr Ultrastick för fäste av manöverkontakter Art.nr X Leksakskabel för anpassning av batt.leksaker Art.nr Falck 5700 Kari StyrBox Art.nr

8 Step-by-step fungerar inte som förväntat Är batteriet OK och har ordentlig kontakt? Är inspelningen OK? Prova igen. Är inspelningen för lång Skruva upp volymkontrollen. Används en extern manöverkontakt, är den OK och på plats? LITTLE Step-by-step ger ifrån sig ett surrande ljud. Pröva med ny inspelning/ Byt det gamla batteriet. Säkerhet Falck Igel har utarbetat riskanalys för produkten i enlighet till NS-EN 1441 för Medicinsk utrustning. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda i detta dokument. Vid uppstarten och daglig användning av produkten är det alltid viktig att tänka på säkerheten. Det är inte möjligt att beskriva alla tänkbara risksituationer i ben bruksanvisning. Om du undrar, har frågor eller är osäker på hanteringen, inställningen rekommenderar vi att du tar kontakt med din leverantör. Falck Igel AB är inte ansvarig för eventuella skador, följdskador eller förlust vid användning, fel användning, bristande uppföljning, fel inställning, fel uppkoppling eller liknande. Falck Igel AB` ekonomiska ansvar är vid alla tillfällen begränsade till värdet av själva produkten. Det är inte tillåtet att kopiera bruksanvisningen utan skriftlig tillåtelse från Falck Igel AB. Falck Igel AB Liljeholmsvägen 30B S Stockholm Tel.: Fax: Falck Igel AS, Norge Buvikveien 22 Postboks 123, N-4952 Risør Tlf: Telefax: Vid frågor eller service av hjälpmedlet ring till Falck Igel på telefon E-post: falckigel@falckigel.se Hemsida:
