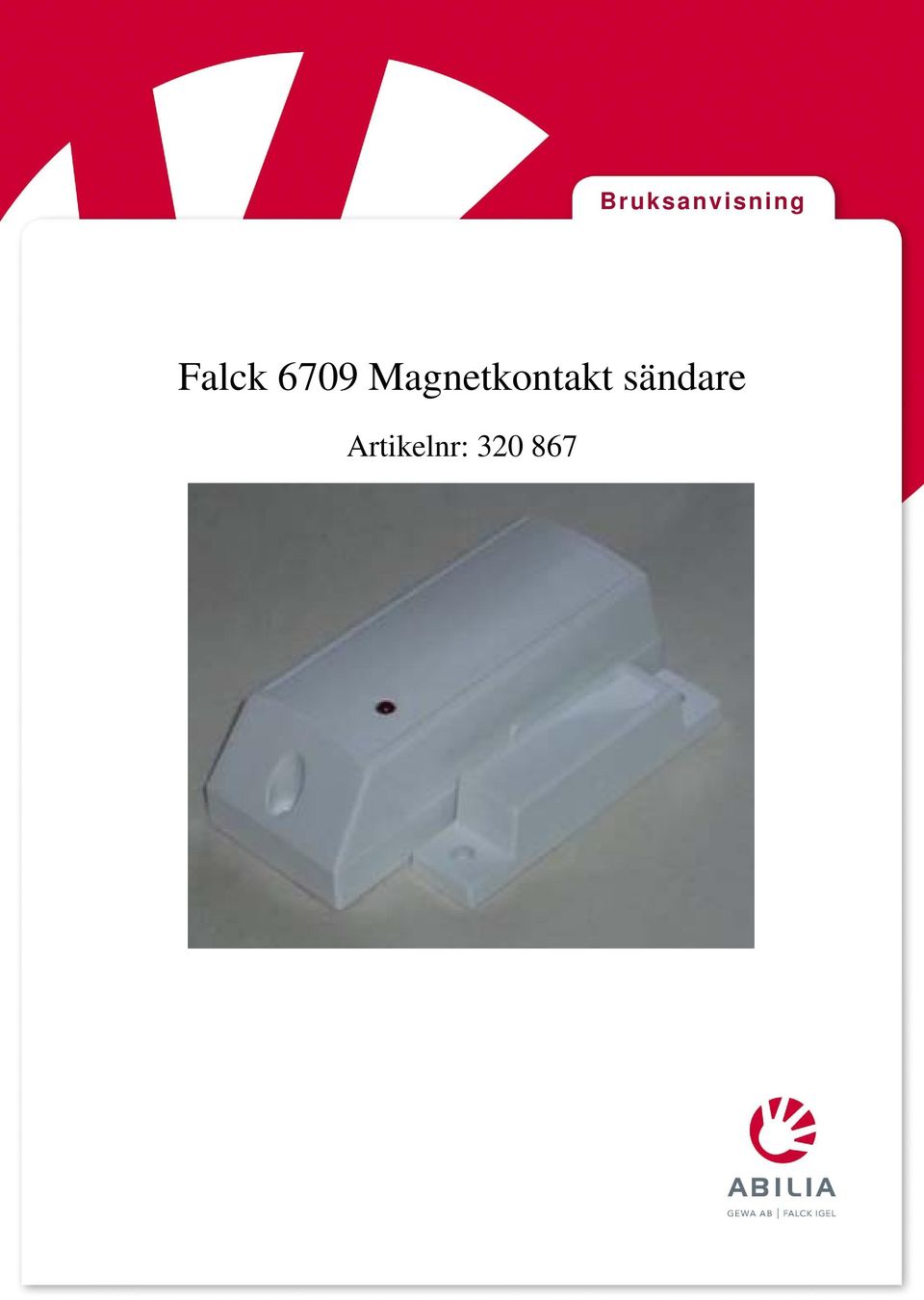

1 Bruksanvisning Falck 6709 Magnetkontakt sändare Artikelnr:

2 Innehållsförteckning Falck 6709 Magnetkontakt sändare består av:... 2 Beskrivning av Falck 6709 Magnetkontakt sändare... 2 Montering... 3 Sändaren... 3 Kodning till mottagare... 3 Kodning till mottagare... 4 Avkodning... 5 Test... 5 Underhåll... 5 Felsökning... 6 Miljö... 6 Säkerhet... 6 Tekniska Specifikationer... 7 Noteringar... 7 Falck 6709 Magnetkontakt sändare består av: Sändarenheten, magnet och skruvar för montering. Beskrivning av Falck 6709 Magnetkontakt sändare Falck 6709 Magnetkontakt sändare är en sändare som fungerar tillsammans med Falck 6709 Larmserien. Produktfamiljen Falck 6709 är producerade med tanke på hög säkerhet vid överföring av larm. När sändaren aktiveras genom att dörren öppnas går larmet på mottagaren. Larmet visas med ljud och rött ljus på en larmlampa. Larmet kommer att pipa tills knappen Återställning trycks in. Lampan kommer att lysa rött tills dörren stängs igen och larmet återställs. Detta för att öka säkerheten. När det blir fel, som strömavbrott, att radiotäckningen faller bort, eller vid dåligt batteri i magnetkontaktsändaren eller Falck 6709 Mottagare går det ett larm på Mottagaren. Detta sker för att öka säkerheten vid användandet av larmen. 2

3 Montering Sätt in batteriet i sändaren Kontrollera att + & - kommer rätt Sändaren är nu klar att kodas in till Falck 6709 Mottagare När sändaren levereras med mottagaren är den kodad. Om den inte fungerar mot mottagaren bör sändaren kodas. Se avsnitt Kodning. Magnetkontakten monteras på dörren. Den största enheten innehåller en radiosändare och monteras på dörrkarmen. Kretskortet i sändaren bör tas ut för att fästa sändarens kapsling på dörrkarmen. Den minsta innehåller en magnet och placeras på dörren. Kontrollera att den magnetiska kontakten på kretskortet på ena sidan av sändaren vetter mot magneten på dörren, och att avståndet till magneten är mer än 0,5cm och mindre än 1cm när dörren är stängd. Detta avstånd används för att slutningen ska fungera när dörren öppnas och stängs. Mottagaren placeras så fritt som möjligt på den plats där larmet ska tas emot. Sätt i stickkontakten och produkten är klar att användas. Sändaren Klämma som håller kretskortet på plats Batteri Lampa indikerar sändning Magnetisk kontakt 3

4 Kodning till mottagare Det går att programmera upp till 10 olika sändare till samma mottagare. Sändare Nr 1 Sätt jumper Operate/Learn i läge Learn på larmet. En gul lampa blinkar intensivt. Tryck, en gång, på kontakten med en fjäder. Den gula lampan blinkar en gång med följt av en paus (sändare nr1). Den röda lampan lyser. Tryck på Delete-knappen och den röda lampan börjar blinka. Larmet är nu klart för att ta emot signaler från sändaren. Aktivera sändaren för att kontrollera att den röda lampan lyser med ett fast sken. Sätt tillbaka jumper i läge Operate. Testa larmet för att kontrollera att mottagaren larmar. Sändare Nr 2 Sätt jumper Operate/Learn i läge learn på larmet. En gul lampa blinkar intensivt. Tryck på kontakten med en fjäder, två gånger. Den gula lampan blinkar två gånger följt av en paus (sändare nr 2). Den röda lampan lyser. Tryck Delete-knappen och den röda lampan blinkar. Larmet är nu klart för att ta emot signaler från sändaren. Aktivera sändaren för att kontrollera att den röda lampan lyser med ett fast sken. Sätt tillbaka jumper i läge Operate. Testa larmet för att kontrollera att mottagaren larmar. Sändare NN Det är möjligt att koda in upp till 10 olika sändare till mottagaren. I proceduren för kodning (som beskrevs ovan) av sändare 1 och 2 så framkom det att det är antalet gånger som den gula lampan blinkar som avgör vilken sändare som kodas in. 4

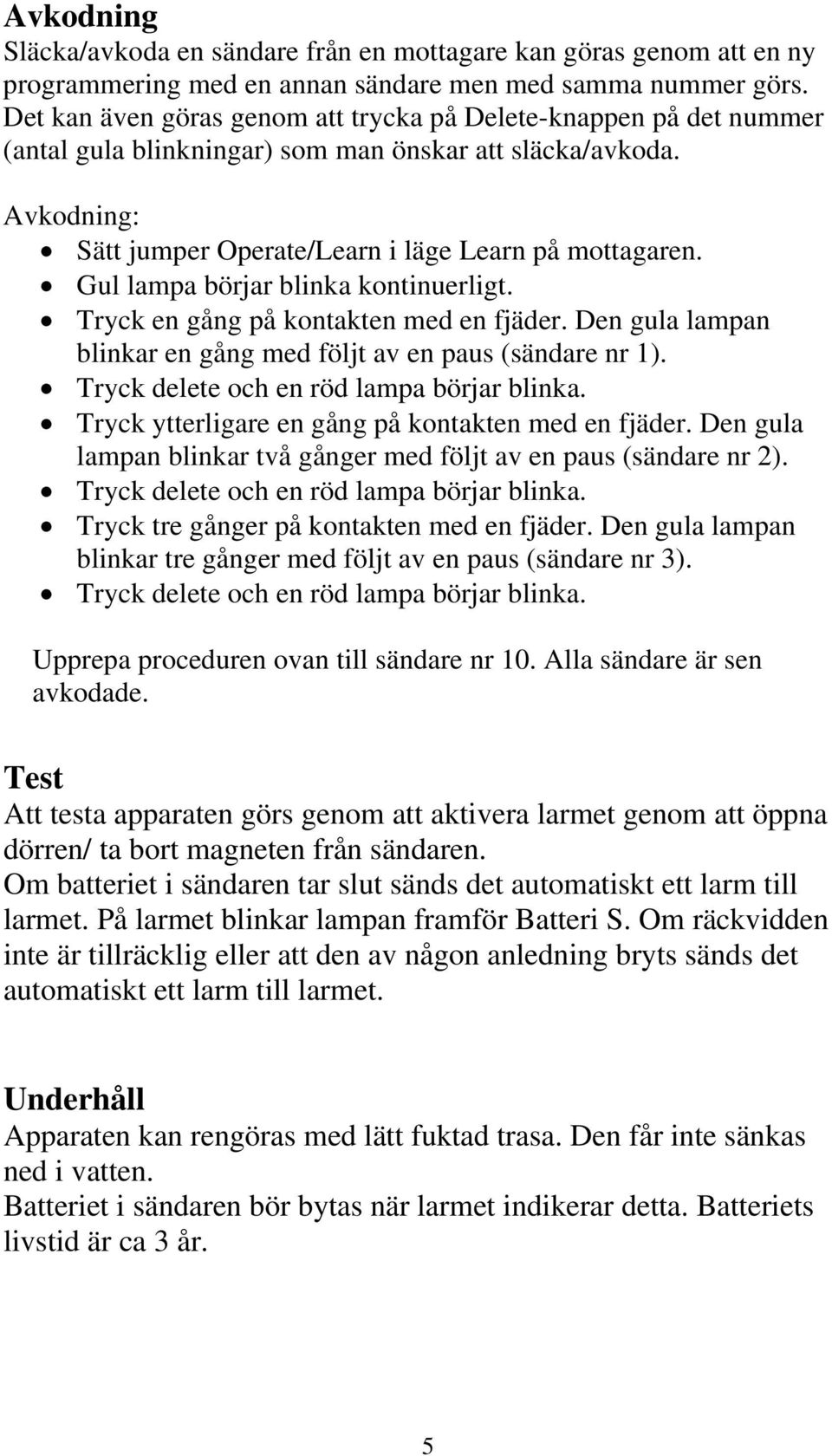

5 Avkodning Släcka/avkoda en sändare från en mottagare kan göras genom att en ny programmering med en annan sändare men med samma nummer görs. Det kan även göras genom att trycka på Delete-knappen på det nummer (antal gula blinkningar) som man önskar att släcka/avkoda. Avkodning: Sätt jumper Operate/Learn i läge Learn på mottagaren. Gul lampa börjar blinka kontinuerligt. Tryck en gång på kontakten med en fjäder. Den gula lampan blinkar en gång med följt av en paus (sändare nr 1). Tryck delete och en röd lampa börjar blinka. Tryck ytterligare en gång på kontakten med en fjäder. Den gula lampan blinkar två gånger med följt av en paus (sändare nr 2). Tryck delete och en röd lampa börjar blinka. Tryck tre gånger på kontakten med en fjäder. Den gula lampan blinkar tre gånger med följt av en paus (sändare nr 3). Tryck delete och en röd lampa börjar blinka. Upprepa proceduren ovan till sändare nr 10. Alla sändare är sen avkodade. Test Att testa apparaten görs genom att aktivera larmet genom att öppna dörren/ ta bort magneten från sändaren. Om batteriet i sändaren tar slut sänds det automatiskt ett larm till larmet. På larmet blinkar lampan framför Batteri S. Om räckvidden inte är tillräcklig eller att den av någon anledning bryts sänds det automatiskt ett larm till larmet. Underhåll Apparaten kan rengöras med lätt fuktad trasa. Den får inte sänkas ned i vatten. Batteriet i sändaren bör bytas när larmet indikerar detta. Batteriets livstid är ca 3 år. 5

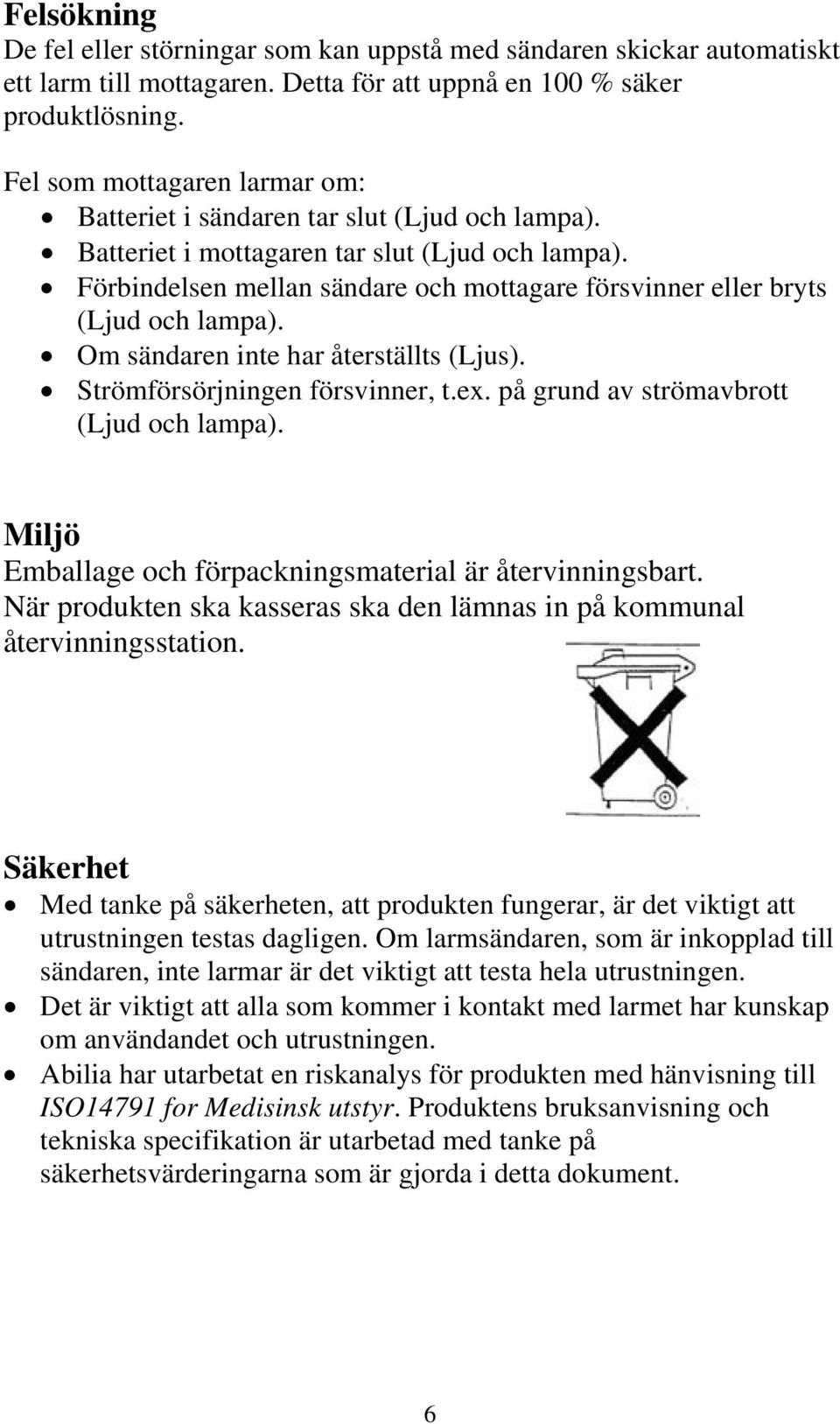

6 Felsökning De fel eller störningar som kan uppstå med sändaren skickar automatiskt ett larm till mottagaren. Detta för att uppnå en 100 % säker produktlösning. Fel som mottagaren larmar om: Batteriet i sändaren tar slut (Ljud och lampa). Batteriet i mottagaren tar slut (Ljud och lampa). Förbindelsen mellan sändare och mottagare försvinner eller bryts (Ljud och lampa). Om sändaren inte har återställts (Ljus). Strömförsörjningen försvinner, t.ex. på grund av strömavbrott (Ljud och lampa). Miljö Emballage och förpackningsmaterial är återvinningsbart. När produkten ska kasseras ska den lämnas in på kommunal återvinningsstation. Säkerhet Med tanke på säkerheten, att produkten fungerar, är det viktigt att utrustningen testas dagligen. Om larmsändaren, som är inkopplad till sändaren, inte larmar är det viktigt att testa hela utrustningen. Det är viktigt att alla som kommer i kontakt med larmet har kunskap om användandet och utrustningen. Abilia har utarbetat en riskanalys för produkten med hänvisning till ISO14791 for Medisinsk utstyr. Produktens bruksanvisning och tekniska specifikation är utarbetad med tanke på säkerhetsvärderingarna som är gjorda i detta dokument. 6

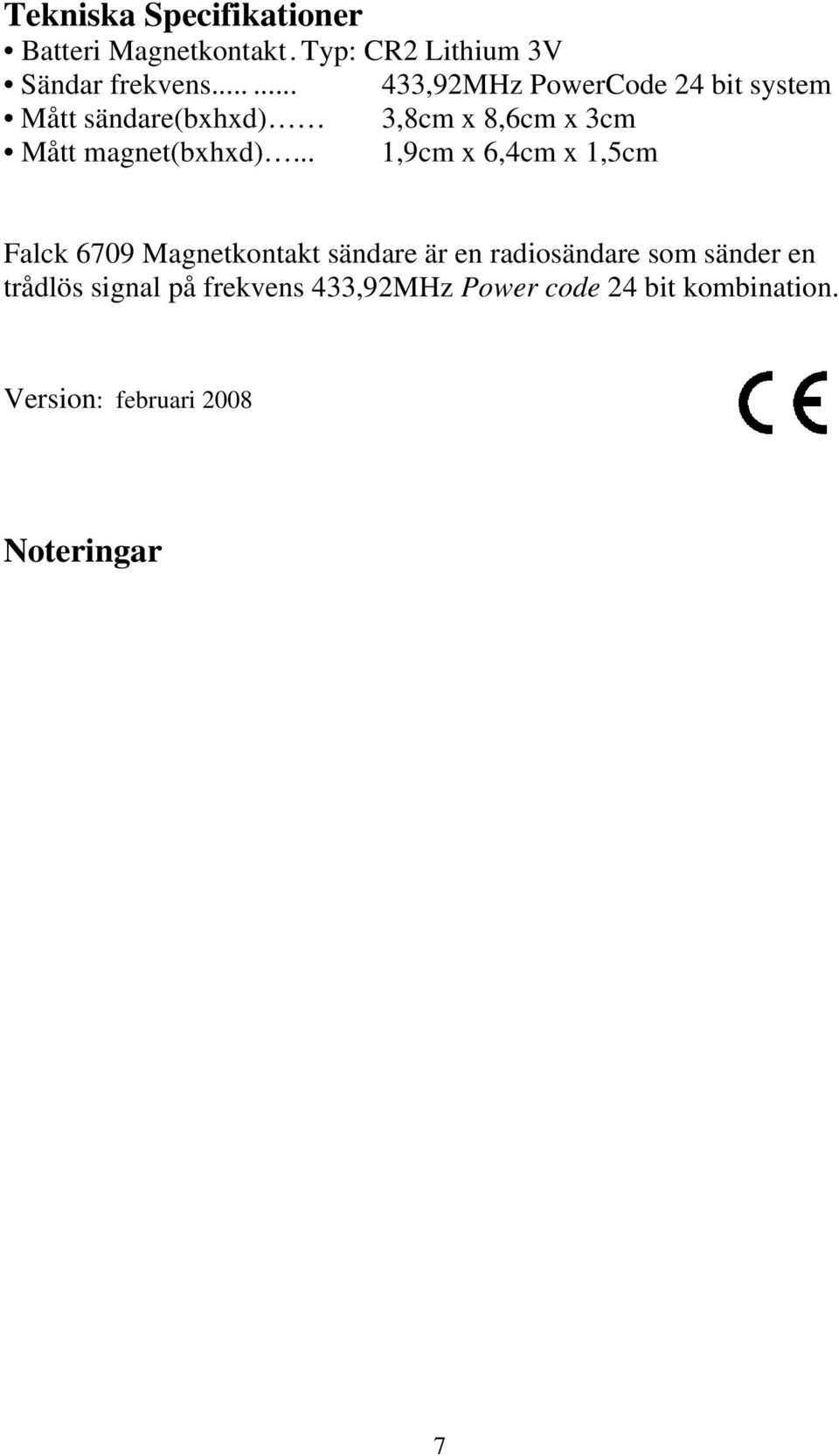

7 Tekniska Specifikationer Batteri Magnetkontakt. Typ: CR2 Lithium 3V Sändar frekvens ,92MHz PowerCode 24 bit system Mått sändare(bxhxd) 3,8cm x 8,6cm x 3cm Mått magnet(bxhxd)... 1,9cm x 6,4cm x 1,5cm Falck 6709 Magnetkontakt sändare är en radiosändare som sänder en trådlös signal på frekvens 433,92MHz Power code 24 bit kombination. Version: februari 2008 Noteringar 7

8 Abilia AB, Kung Hans väg 3, Sollentuna, Box 92, Sollentuna, Sweden Phone +46 (0) Fax +46 (0)
