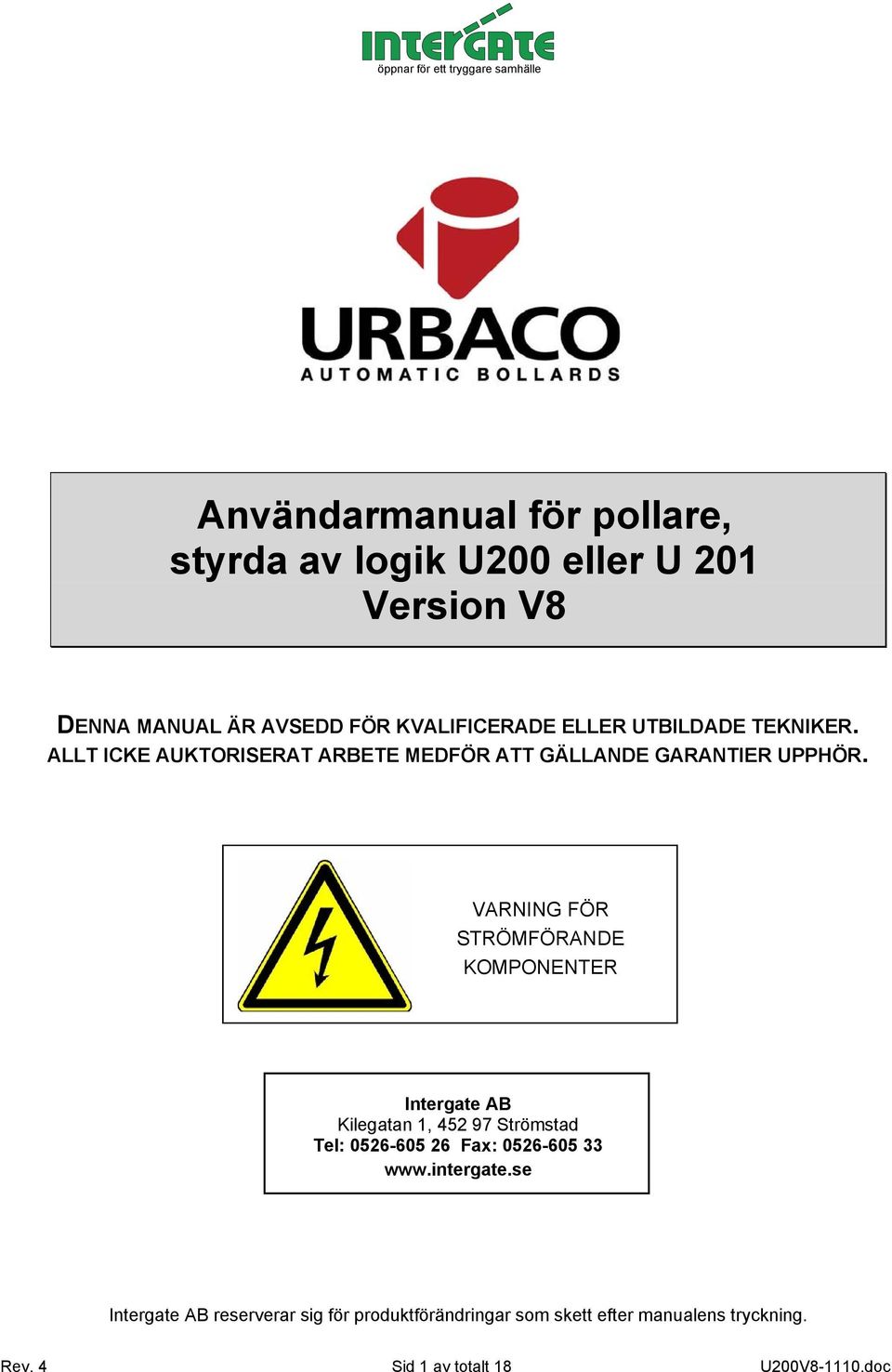

1 öppnar för ett tryggare samhälle Användarmanual för pollare, styrda av logik U200 eller U 201 Version V8 DENNA MANUAL ÄR AVSEDD FÖR KVALIFICERADE ELLER UTBILDADE TEKNIKER. ALLT ICKE AUKTORISERAT ARBETE MEDFÖR ATT GÄLLANDE GARANTIER UPPHÖR. VARNING FÖR STRÖMFÖRANDE KOMPONENTER Intergate AB Kilegatan 1, Strömstad Tel: Fax: Intergate AB reserverar sig för produktförändringar som skett efter manualens tryckning. Rev. 4 Sid 1 av totalt 18 U200V doc

2 INNEHÅLLSFÖRTECKNING 1. PRESENTATION ALLMÄNNA FÖRDELAR LAYOUT BESKRIVNING AV U200 MODERKORT OCH U201 TILLÄGGSKORT U200 moderkort U201 tilläggskort TEKNISK SPECIFIKATION MONTAGE OCH ANSLUTNINGAR MONTAGE AV KAPSLING ANSLUTNING AV U200 MODERKORT OCH U201 TILLÄGGSKORT Anslutning av pollare och dess tillbehör Anslutning av kompressor Anslutning av matarström ANSLUTNING AV LOGIKENS FUNKTION Kontrollerad infart och fri utfart Kontrollerad infart och utfart Fri utfart Ingen ANSLUTNING AV EXTERN TIMER ELLER EN TVINGAD SÄNKNING PROGRAMMERING OCH INSTÄLLNING FUNKTION STRÖM PÅ STRÖMAVBROTT FUNKTION VID EN SÄNKIMPULS (NORMAL PASSAGE) FUNKTION I MANUELLT LÄGE (HÖJNING OCH SÄNKNING VIA MANUELLA IMPULSER) FUNKTION PÅ SÄKERHETSSTOPP FUNKTION VID FRI UTFART SÄKERHET UNDER HÖJNING LÅSNING I ÖVRE LÄGE FUNKTION PÅ KOMPRESSORÖVERVAKNING KOMPRESSORSTYRNING FÖRLUST AV ÖVRE GRÄNSLÄGET NÄR POLLAREN ÄR UPPE STATUS VIA LED-LAMPOR NEGATIV SÄKERHET MAXIMALT ANTAL POLLARE TRAFIKLJUS FÖR INDIKERING AV POLLARSTATUS EXTERNA UTGÅNGAR (SCHEMA) UNDERHÅLL FELSÖKNING

3 1. PRESENTATION 1.1 Allmänna fördelar Denna manual beskriver funktion, inkoppling och inställning av logik U200 version V8 som levereras tillsammans med automatiskt nedsänkbara pollare av fabrikat URBACO. Som standard innehåller U200 ett moderkort för en in- eller utfart och en transformator. Genom ett tilläggskort, U201 kan man styra ytterligare en in- eller utfart. Magnetslingeförstärkare för säkerhetsslingor kan byggas in I logiken beroende på aktuell funktion. U200 är försedd med ytterligare plug-in kort för Came radio. Programmering av logiken utförs via switcher och potentiometrar. 4 st LED-lampor kan också indikera status på vissa funktioner. REKOMMENDATIONER FÖR HUR MAN BÖR ANVÄNDA IN- ELLER UTFARTER SOM STYRS AV NEDSÄNKBARA POLLARE För bästa möjliga funktion rekommenderar URBACO: Uppsättning av varningsskyltar före pollarna. Att automatiska pollare förses med trafikljus som visar status på pollarna (gula blinkande ljus när pollarna är helt öppna (nere) och rött i alla andra lägen) För tillträdeskontrollsystem rekommenderar URBACO att fordon måste stanna före pollarna och invänta att pollarna öppnat helt (sänkts) (och att ljuset slagit om från rött till blinkande gult om det finns trafikljus) innan man kör. När automatisk stängning (höjning) valts efter att ett fordon passerat, får inte följande fordon försöka att köra igenom utan att först stanna och ge öppnaimpuls innan ny passage sker. INFORMATION OCH ANVÄNDARTRÄNING De ansvariga för anläggningen måste informera användarna om hur anläggningen fungerar. URBACO kan inte hållas ansvariga för skador som uppstår på grund av felanvändning eller åsidosättande av trafikregler. 3

4 1.2 Layout Logik stängd (monterad separat på vägg eller i LUXOR central) Logik öppen (alltid vid montage i pelare City3 och City5) Logik öppen (med moderkort och tilläggskort) 4

5 1.3 Beskrivning av U200 moderkort och U201 tilläggskort U200 moderkort 1. Säkring: Nät 630 ma 2. Säkring: Tillbehör 5A 3. Säkring: Moderkort 315 ma 4. Säkring: Kompressor 5A T 5. Programmering switchar för radio CH1 och CH2 (kanaler) 6. Tidjustering fore automatisk stängning (höjning) 7. Sockel för Came radio (AF43S, AF43SM, AF43SR, AF30 eller AF150) V matarström nät V matarström kompressor 10. Anslutningsterminaler 11. Radioantennanslutning 12. U201 anslutningsterminal 13. LED statuslampor 14. Programmeringsswitchar U201 tilläggskort 1. U200 anslutningsterminal 2. Anslutningsterminaler 3. Programmeringsswitchar 4. Programmeringsswitchar för radio 5. LED statuslampor 6. Tidjustering fore automatisk stängning (höjning) 5

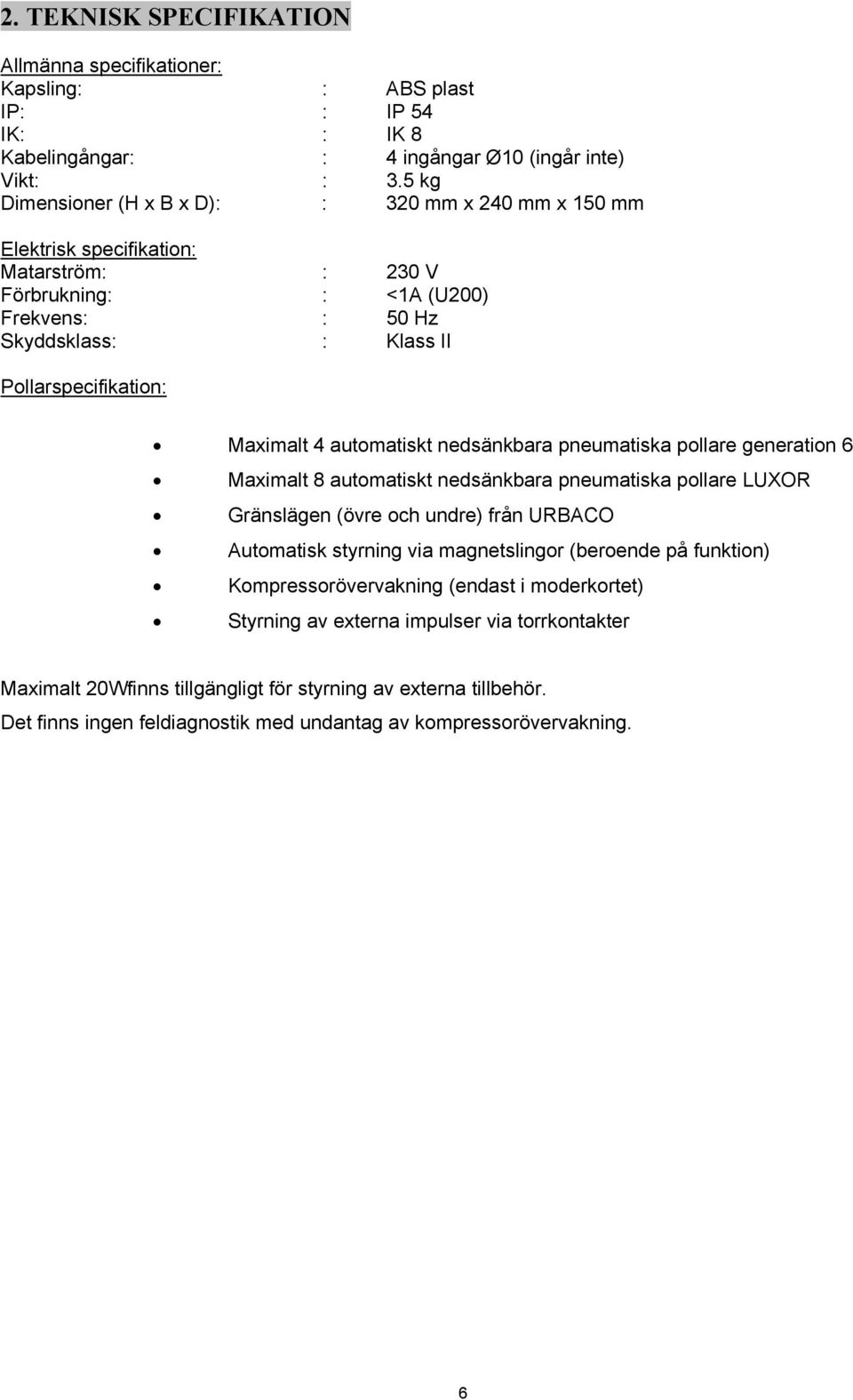

6 2. TEKNISK SPECIFIKATION Allmänna specifikationer: Kapsling: : ABS plast IP: : IP 54 IK: : IK 8 Kabelingångar: : 4 ingångar Ø10 (ingår inte) Vikt: : 3.5 kg Dimensioner (H x B x D): : 320 mm x 240 mm x 150 mm Elektrisk specifikation: Matarström: : 230 V Förbrukning: : <1A (U200) Frekvens: : 50 Hz Skyddsklass: : Klass II Pollarspecifikation: Maximalt 4 automatiskt nedsänkbara pneumatiska pollare generation 6 Maximalt 8 automatiskt nedsänkbara pneumatiska pollare LUXOR Gränslägen (övre och undre) från URBACO Automatisk styrning via magnetslingor (beroende på funktion) Kompressorövervakning (endast i moderkortet) Styrning av externa impulser via torrkontakter Maximalt 20Wfinns tillgängligt för styrning av externa tillbehör. Det finns ingen feldiagnostik med undantag av kompressorövervakning. 6

7 3. MONTAGE OCH ANSLUTNINGAR 3.1 Montage av kapsling Denna kapsling är avsedd för väggmontage eller för inbyggnad i skåp eller någon typ av CITY-pelare. 215 mmn 295 mmn 3.2 Anslutning av U200 moderkort och U201 tilläggskort Anslutning av pollare och dess tillbehör När flera pollare arbetar tillsammans, ansluts solenoiderna (luftventilerna) paralellt och gränslägesbrytarna i serie. Kompressorövervaknng finns inte i U201 tilläggskort. Det övre gränsläget måste inte användas men rekommenderas för optimal styrning av pollarna. Kompressorövervakning ill Övre gränsläge Nedre gränslinga Säkerhetsslinga Öppning/ (sänkning) eller enknappsfunktion Stängning (höjning) Gemensam Säkerhetsstopp Magnetventil kvarstående pollare Magnetventil Gulrt ljsu 24 VAC Rött ljus 24 VAC Blinkning (24 VAC 25W max) Tillbehör (24 VAC 20W max) Gemensam 7

8 3.2.2 Anslutning av kompressor Matarström kompressor. Motor kompressor 230 V Anslutning av matarström Matarströmmen bör skyddas via en jordfelsbrytare 16A 30 ma. Jordanslutningen kopplas till kompressorn och till U200. När U200 används inne i en City 3 eller 5 kan inte locket monteras och därför måste metalldelarna i kontrollen jordanslutas. Matarström 230V 16A 8

9 3.3 Anslutning av logikens funktion Kontrollerad infart och fri utfart a) Placering av slingor: Närvaro / säkerhet slinga Nr 1 Pollare Säkerhet slinga Nr 2 Fri utfart slinga Kontrollerad infart Fri utfart b) Anslutning av magnetslingeförstärkarna: c) Anslutniing av slingorna: Slinga B2 Slinga B1 slinga B3 9

10 3.3.2 Kontrollerad infart och utfart a) Placering av slingor: Närvaro/ säkerhet slinga Nr 1 Pollare Närvaro/ säkerhet slinga Nr 2 Kontrollerad infart Kontrollerad utfart b) Anslutning av magnetslingeförstärkare: c) Anslutning av slingorna: slinga B2 Slinga B1 10

11 3.3.3 Fri utfart a) Placering av slingor Säkerhet slinga Nr 1 Pollare Närvaro / säkerhet slinga Nr 2 Fri utfart slinga Fri utfart b) Anslutning av magnetslingeförstärkana c) Anslutning av slingorna: Slinga B2 Slinga B1 Slinga B3 11

12 3.3.4 Ingen 3.4 Anslutning av extern timer eller en tvingad sänkning 12

13 4. PROGRAMMERING OCH INSTÄLLNING Programmering sker via 5 switchar: ON OFF DIP nr 1 Automatisk stängning - inkopplad Automatisk stängning - frånkopplad DIP nr 2 Endast öppning - inkopplad Endast öppning - frånkopplad DIP nr 3 3 sek förblink - inkopplad Förblink frånkopplad DIP nr 4 DIP nr 5 Programmering (se tabell nedan) DIP nr 4 nr 5 Knapp CH1 CH2 LED Efter 5 sek Tillbehör ON ON ON Bistabila magnetventiler aktiverade ON ON OFF Monostabila magnetventiler aktiverade ON ON ON Möjliggör akustisk signal och blinkande varningsljus ON ON OFF Kopplar ifrån akustisk signal ON ON ON Grönt trafikljus inkopplat ON ON OFF Gult trafikljus inkopplat ON ON ON Närvaro funktion inkopplad (pollarna kan endast sänkas när ett fordon detekteras) ON ON OFF Närvaro funktion frånkopplad Ställ DIP 5 och DIP 5 i läge ON och tryck CH1 eller CH2. LED:en börjar att blinka. Om den fortsätter att lysa efter 5 sek innebär det att tillbehöret aktiverats. Om den slocknat innebär det att tillbehöret aktiverats. Stängning på tid via potentiometer Potentiometern används för att justera tiden som går innan pollaren höjs igen efter den gått ned (om inte säkerhetsslingorna är påverkade). Maximal tid är 1 minut. Programmering av sändare TOP eller TAM med mottagare AF43S: Med påslagen matarström, håll knapp CH1, på U200, intryckt (LED:en PROG blinkar) och koda genom att trycka på en av sändarens knappar (PROG lyser fast för att indikera att programmeringen lyckats). 13

14 5. FUNKTION 5.1 Ström på Pollaren höjs om den är programmerad i läge automatisk och säkerhetsslingorna är opåverkade (när alla anslutningar är inkopplade). 5.2 Strömavbrott Pollaren sänks tills strömmen kommer tillbaka då den höjs igen om den är programmerad i läge automatisk och säkerhetsslingorna är opåverkade. Vid manuell funktion stannar pollarna nere vid strömavbrott. Pollare med tillbehör negativ säkerhet sänks inte vid strömavbrott. 5.3 Funktion vid en sänkimpuls (normal passage) SW1 = ON och med inställd tid före höjning. - Sänkimpuls vid närvaro (på slinga) (SW5=ON) Sänkningsimpulsen aktiveras endast om ett forddon står på närvaro/säkerhetsslingan Nr 1 (SM1/SM2 öppen). I detta fall, höjer sig pollaren när säkerhetsslingorna är opåverkade (SM1/SM2 stängd) och efter att varningstiden gått ut (SW3 = ON). - Sänkimpuls utan närvaro (se tabell kap 4). Pollaren sänks omedelbart när sänkningsimpulsen har getts och höjer sig när säkerhetsslingorna är opåverkade (SM1/SM2 stängd) och efter att varningstiden gått ut (SW3 = ON) Funktion i manuellt läge (höjning och sänkning via manuella impulser) SW1= OFF och SW2 = ON Ingång Nr 7 bestämmer när pollaren höjs eller sänks. En impuls på Nr 7 sänker pollaren (se tabell kap 4), nästa impuls höjer pollaren om inget fordon påverkar säkerhetsslingorna (SM1/SM2 stängd) och efter att varningstiden gått ut (SW3 = ON). SW1 = OFF och SW2 = OFF Ingång Nr 7 bestämmer när pollaren sänks och ingång Nr 4 bestämmer när den går upp. En impuls på Nr 7 sänker pollaren (se tabell kap 4), en impulse på Nr 4 höjer pollaren om inget fordon påverkar säkerhetsslingorna (SM1/SM2 stängd) och efter att varningstiden gått ut (SW3 = ON) Funktion på säkerhetsstopp Säkerhetsstoppen sänker pollaren. Så länge den är intryckt (bryten krets), kan pollaren inte höjas. Om knappen släpps (kretsen sluten) stannar pollaren ändå nere. Pollaren måste få en manuell stängimpuls för att höjas igen. Om krav finns att pollaren skall höjas när säkerhetsstopp återställs skall koppling ske enligt sid Funktion vid fri utfart Att ansluta en magnetslinga för fri utfart är ett annat sätt att sänka pollaren. Pollaren höjs igen efter en normal passage Säkerhet under höjning Pollarens övre och undre gränsläge måste vara kopplade. Säkerhet SM1 och SM2 är aktiva så länge som övre gränsläget inte nåtts Låsning i övre läge När övre gränsläget är aktiverat är passagen blockerad. 14

15 5.9 Funktion på kompressorövervakning En torrkontakt på tryckmätaren används för att kontrollera den tid som kompressorn arbetar. När kompressorn arbetar, är kontakten stängd. När kompressorn stannar, öppnar kontakten. Så snart kompressorn startar, räknas tiden. När kompressorn arbetat i 5 minuter så slås den av automatiskt Kompressorstyrning Kompressorn är ansluten separat. 230V matarström finns konstant tillgänglig vid normal funktion. Den inbyggda tryckmätare slår av, och till, kompressorn för att hålla lufttrycket i systemet Förlust av övre gränsläget när pollaren är uppe Påverkar inte systemet Status via LED-lampor ST = ON Stopp under höjning OFF Normalt SM = ON Säkerhet påverkad OFF Normalt PROG = Programmering av radiosändare och förblikning innan sänkning (se tabell kap 4) ALIM = ON = Matarström ansluten Negativ säkerhet Negativ säkerhet används när man vill säkerställa att pollaren stannar uppe vid strömavbrott. Denna funktions styrs inte direkt av U200 men kan fås genom att ansluta en specialventil mellan 10 och EVA Maximalt antal pollare OBS: Typ och pollare, diameter och höjd samt kompressor som används är avgörande för antalet pollare. Kontakta Intergate vid behov Trafikljus för indikering av pollarstatus Rött ljus = fast när pollaren är uppe Blinkande rött ljus = pollare i rörelse. Gult blinkande ljus = pollaren helt nere OBS: båda gränslägena behövs för att styra trafikljus. 15

16 5.16. Externa utgångar (schema) 16

17 6. UNDERHÅLL Inget speciellt underhåll krävs för U200 ; tekniska kontroller rekommenderas däremot för kontroll av allmän status på material (frånvaro av rost, fuktighet ), funktion på säkerhetsutrustning (fordonsdetektering), funktion på styrutrustning (kortläsare, radiosändare ) samt för kontroll av anslutningar i kapslingen. Dessa kontrollers intervall är helt beroende på trafikintensitet och utformning. 17

18 7. FELSÖKNING Problem Lösning LED för matarström lyser inte - Kontrollera matarstömmen - Kontrollera anslutningar - Kontrollera säkringar Externa impulsgivare fungerar inte - Kontrollera ström och anslutningar - Kontrollera närvaroslinga (SW5) - Kontrollera programmering Pollaren går inte upp - SM1/SM2 öppen - Tiden för automatisk höjning har inte gått ut - U200 är programmerad för manuell funktion (SW2) Pollaren går inte upp, - Ge impuls på Nr 7 Inte ens med ström på - SM1/SM2 öppen Trafikljusen fungerar inte korrekt - Kontrollera gränslägenas anslutningar (kan vara omkastade) Kompressorn startar inte - Kontrollera säkringarna - Kontrollera anslutnigarna - Kontrollera kompressorn 18
