2 Modulkomponenter Belysningsstyrning 97

3 Närvarodetektor-enkelt och energisparande Närvarodetektor och konstantljusreglering i en komponent klarar att reglera belysningen, beroende på dagsljus och närvaro. Detta bidrar på ett enkelt sätt till energibesparingar. Förutom belysning kan även t ex ventilation styras via dessa intelligenta komponenter. Arbetsområde h Y Passage X Passage X Y Y X h X 2.5 m 3 m 3 5,5 3.5 m 8 Y Dimmer Ljusreglering Närvarodetektor Två driftlägen är möjliga I driftläge "Master" kan 30 st slavdimrar anslutas (30 kw) Närvardetektor EE82 har även konstantljusreglering, t ex korridorer med stora ljusinsläpp Även möjligt att sammankoppla flera närvarodetektorer för ökat bevakningsområde 98

4 Dimmer EV02 Dimmer Närvarodetektor Dimmer 200 Ljusscenario Szenenabruf E Zwangssteuerung Tvångsstyrning E2 Dimmtaste Manuell ljusreglering via tryckknapp 40% 20% Styrdon 203 Ljusrelä 204 Närvarodetektor 207 Konstant- 207 ljusreglering Radiostyrning 209 Teknik 402 Belysningsstyrning Brett sortiment för komplexa beslysningsstyrningar 99

5 Dimmer Dimmer 300 W Platssparande Manövrering via fritt antal externa tryckknappar Ljudlös reglering Minnesfunktion: Tänder på senast inställda ljusnivå Universal dimmer 600 W Automatisk inställning av belastning (induktiv eller kapacitiv) Manövrering via fritt antal externa tryckknappar eller på produktens front Elektroniskt kortslutningsoch överhettningsskydd. Max lampström i extern tryckknapp är 5 ma. Universal dimmer EV004 Display visar aktuell ljusnivåsamt anger värden vid inställning av parametrar Ljusscenario ( st) Max- och minvärden inställbara För teknisk information se sidan Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. Dimmer Framkantsreglering Elektroniskt överhettningsskydd Typ av last: Glödljus 230 V Halogen Lågvoltshalogen via konventionell transformator Driftspänning: 230 V~ / 50 Hz Dimmerbelastning: W/VA EV EV0 Dimmer Bakkantsreglering Elektroniskt överhettningsskydd Typ av last: Glödljus 230 V Halogen Lågvoltshalogen via elektronisk transformator Driftspänning: 230 V~ / 50 Hz Dimmerbelastning: W/VA EV EV02 Universal dimmer Automatisk inställning av belastning (induktiv eller kapacitiv) Elektroniskt överhettnings/ kortslutningsskydd Manövrering via fritt antal externa tryckknappar eller på produktens front Driftspänning: V~ / 50 Hz Dimmerbelastning: W/VA EV EV002 EV004 Typ av last: Glödljus 230 V Halogen Lågvoltshalogen via elektronisk transformator Lågvoltshalogen via konventionell transformator Universal dimmer Automatisk inställning av belastning (Induktiv- eller kapacitiv) Elektroniskt överhettnings/ kortslutningsskydd Manövrering via fritt antal externa tryckknappar eller på produktens front Ljusscenario med inställbar ljusnivå Inställning av max- och minvärden Tryckknappar på produktens front för: Dimring/TILL/FRÅN Driftspänning: V~ / 50 Hz Dimmerbelastning: W/VA EV Typ av last: Glödljus 230 V Halogen Lågvoltshalogen via elektronisk transformator Lågvoltshalogen via konventionell transformator 200

6 Styrbar universal dimmer Styrbar universal dimmer, 000 W: EV00 och EV02 Automatisk inställning av belastning (induktiv- eller kapacitiv) Inställning av ljusnivå på produktens front, via extern tryckknapp eller med -0 V signal Elektroniskt kortslutningsoch överhettningsskydd Max lampström i extern tryckknapp är 5 ma Inställbart min- och maxvärde. Styrbar universal dimmer 000 W: EV02 Display visar aktuell ljusnivå samt anger värden vid inställning av parametrar. Inställbar dimningshastighet Inställbara höjnings/ sänkningstider (används t ex i barnrum sänkningstid timme, eller i sovrum höjningstid 0 min. på morgonen) Överstyrning (3 ljusnivåer) eller ljuscenarion (2 ljusnivåer) Signalkontakt För teknisk information se sidan Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. EV00 Styrbar Universal dimmer Driftlägesomkopplare - Styrning via knappar på produktens front eller via externa tryckknappar (local) - Styrning via -0 V signal (slave) Inställning min- och max Värden LED-indikering för: V Driftspänning/ belastningsbortfall - Kortslutnings/ överhettningsidikering För styrning av: - Glödljus V Halogen - Lågvoltshalogen via konventionell transformator - Lågvoltshalogen via elektronisk transformator 2. Märksspänning: V~ / 50 Hz Belastning: W /0 V Styrspänning EV Belysningsstyrning 20

7 Styrbar universal dimmer Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. EV02 Universaldimmer Driftlägesomkopplare - Styrning via externa tryckknappar (local) - Styrning via -0 V ingång (slave) - Styrning via -0V utgång(master) Vid ljusreglering i Master läge kan fler dimmrar eller elektroniska förkopplingsdon med -0V inkopplas parallellt. Märkspänning: V~ / 50 Hz Belastning: W -0 V ingång Hjälpkontakt 250V, 5A AC EV Display för indikering och inställning av aktuella ljusvärden samt förändring av parametrering: - Dimringshastighet - Min nivå 0.49% - Max nivå 5 99% - Reglertid UPP upp till 99 sek - Reglertid NER upp till 99 sek - Dimringshastighet för förinställda ljusnivåer (överstyrning eller ljusscenario) - Scenario eller överstyrning kan ställas in separat för resp. ingång (E och E2) Dimmern återvänder till senast inställd ljusnivå när ingångarna av aktiveras. Signalkontakt för status indikering på dimmerutgången (öppen kontakt är frånslagen dimmer, sluten kontakt är dimmer i drift) LED-indikering för: - 230V - Driftspänning/belastnings bortfall Kortslutnings/överhettningsindikering För styrning av: - Glödljus V Halogenlampor - Lågvoltshalogen via konventionell transformator - Lågvoltshalogen via elektronisk transformator 202

8 Styrdon Styrdon EV06 och EV08 För styrning av större belastningar upp till 30 st dimrar eller HF-don Display visar aktuellt ljusvärde samt anger värden vid inställning av parametrar Max lampström i extern tryckknapp är 5 ma Inställbart min- och max värde Inställbar regleringshastighet Inställbar tändnings- och släckningshastighet Signalkontakt Styrbar universal dimmer Överstyrning (3 ljusnivåer) eller ljuscenarion (2 ljusnivåer) Kontakt för statusindikering För teknisk information se sidan Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. EV06 Styrdon För systemstyrning av EV00 och EV02 max. 30 st. För reglering av HF-don Max lampström i extern tryckknapp är 5 ma Display visar aktuellt ljusvärde samt anger värden vid inställning av parametrar - Dimmringshastighet (Vid lång knapptryckning) - Min. nivå (0 49%) - Max. nivå (5..99%) - Regler "UPP 99 sek. - Regler "NER 99 sek. - Signalkontakt för dimmer utg (0V= öppen; 0V= sluten Märksspänning: V~ / 50 Hz /0V-Styrorgan Utgång 7 max.50ma Signalkontakt: slutande 250 V~ / 0 A AC EV Belysningsstyrning Styrdon 4 EV Överstyrning (3 ljusnivåer) eller ljuscenarion (2 ljusnivåer). Ljusscenario (Tryckknapp ansluten); När tryckknappen påverkas (kontakten sluts) kommer det förinställda värdet att ställas in. Så länge tryckknappen är påverkad kan ljusnivån inte förändras, utan endast efter att tryckknappen släppts. Dimmern bibehåller det förinställda värdet. EV08 Överstyrning (strömbrytare eller reläkontakt ansluten); När strömbrytaren påverkas (kontakten sluts) kommer det förinställda värdet att ställas in. Så länge strömbrytaren eller reläkontakten är påverkad kan ljusnivån inte förändras, utan endast efter det att strömbrytaren är opåverkad. Dimmern återgår till senast inställda ljusnivå före det strömbrytaren var påverkad. 203

9 Ljusreläer Ljusrelä Belysningsstyrkan avläses med en ljussensor varefter en kontakt växlar vid inställt värde och kopplar TILL eller FRÅN artificiellt ljus. Ljusreläer används till: Programmerbart ljusrelä Med hjälp av kopplingsur kan den styrda belysningen kopplas från på valda tider. Både ljusfunktion och tidsfunktion måste vara i läge TILL för att kontakten skall växla. Skyltfönster Vägbelysning Reklamskyltar Ytterbelysning För teknisk information se sidan Produkt Beskrivning Antal Ref.nr. E-nr. moduler Ljusrelä med ljussensor utanpåliggande (EE003) Märkspänning: 230 V AC +0/ 5% 50 Hz växlande kontakt 6 A 250 V AC 3 EE Ljusinställning 2 områden: 5 00 lux lux EE00 Driftomkopplare: drift permanent TILL permanent FRÅN test (utan tidsfördröjning) LED-indikering för kontaktstatus Ljusrelä med ljussensor infälld Funktion och tekniska data lika EE00 ovan 3 EE Programmerbart ljusrelä med ljussensor utanpåliggande Funktioner och tekniska data lika EE00 och digitalt kopplingsur EG07 3 EE EE70 Ljussensor infälld För EE00, EE0, EE70, TK025 EE Ljussensor utanpåliggande För EE00, EE0, EE70, TK025 EE EE

10 Ljusreläer Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. Ljusrelä, IP55 Spänningsförsörjning: 230 V 50/60 Hz EE Kontaktbelastning: Ej potentialfri Ljusområde: Fast: 5 Lux TILL, 0 Lux FRÅN EE70 Ljusrelä IP55 Komfort Spänningsförsörjning: 230 V 50/60 Hz EE Kontaktbelastning: 6 A/250 V Ej potentialfri Ljusområde: Lux Tidsfördröjning: -20 s Mått: (H x B x T) 95 x 80 x 40,5 mm Ljusrelä 2-kanaler, 20 klx EE200, EE202 Med dessa produkter är energikostnaderna för belysningen enkla att reducera. Till- och frånslag kan aktiveras genom olika ljusvärden. Till- och frånslagsfördröjning och 0% hysteres är intergrerade för att undvika oönskade till- och frånslag. I testläget är tidsfördröjningar bortkopplade. EE202 har även tryckknappsingång för tillslag av belysningen under inställd tid. För teknisk information se sidan Belysningsstyrning EE200 Ljusrelä 2-kanaler, upp till lux Ljusstyrkan mäts via en ljussensor. Utgången växlar i enlighet med det förinställda ljusvärdet. Möjligt att ansluta fler EE202/EE203 till samma ljussensor. Driftspänning: 4 230V 50/60Hz 2 slutande kontakter 6A 250V AC 2 driftlägen - Automatik - Test För varje kanal: 4 lägen - TILL - FRÅN Lux Lux EE Potentiometer för inställning av ljusvärde LED-indikering Utgångsstatus Till/Frånslagsfördröjning: 30 sek Hysteres: 0% 205

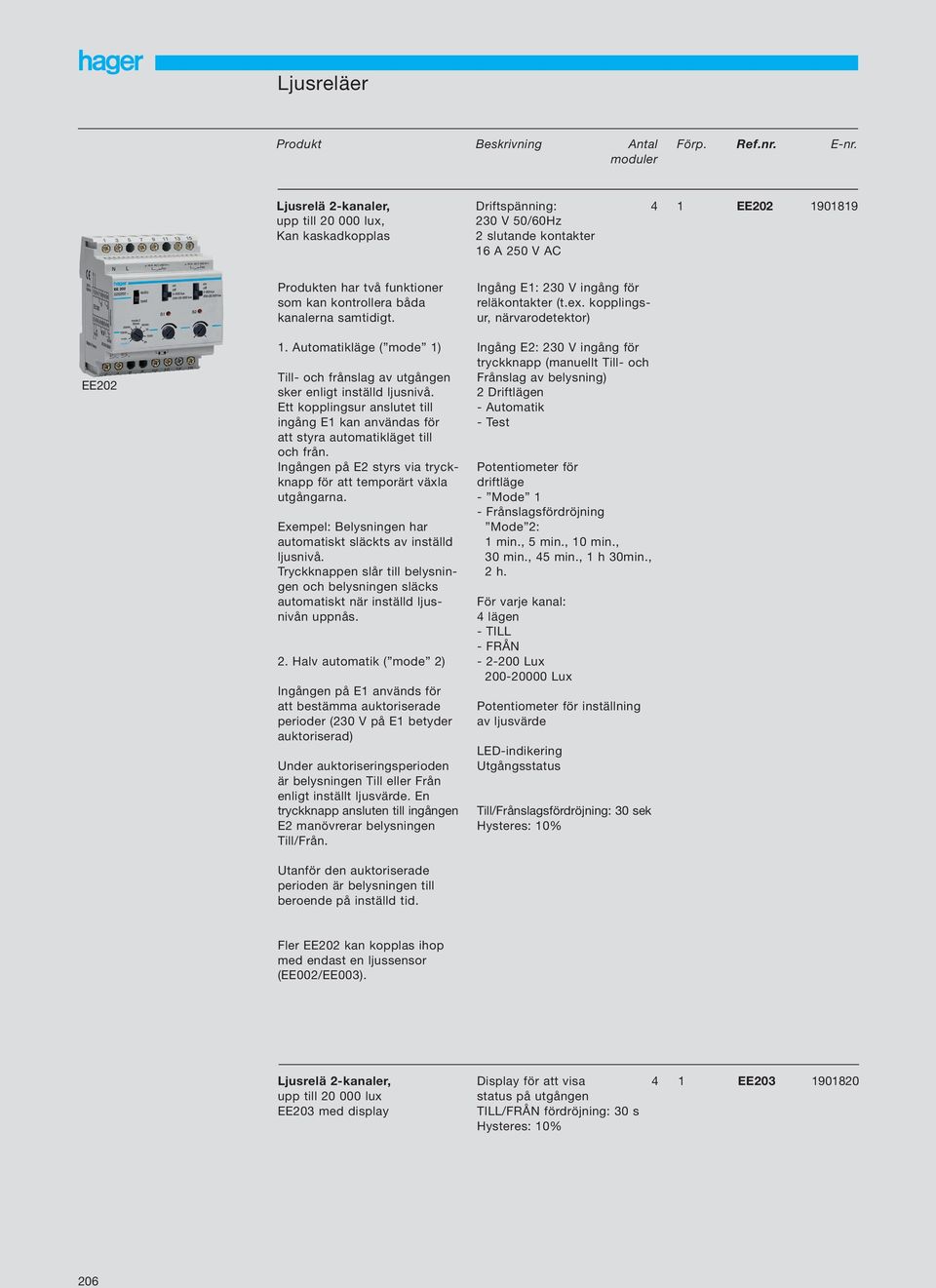

11 Ljusreläer Produkt Beskrivning Antal moduler Förp. Ref.nr. E-nr. Ljusrelä 2-kanaler, upp till lux, Kan kaskadkopplas Driftspänning: V 50/60Hz 2 slutande kontakter 6 A 250 V AC EE Produkten har två funktioner som kan kontrollera båda kanalerna samtidigt. Ingång E: 230 V ingång för reläkontakter (t.ex. kopplingsur, närvarodetektor) EE202. Automatikläge ( mode ) Till- och frånslag av utgången sker enligt inställd ljusnivå. Ett kopplingsur anslutet till ingång E kan användas för att styra automatikläget till och från. Ingången på E2 styrs via tryckknapp för att temporärt växla utgångarna. Exempel: Belysningen har automatiskt släckts av inställd ljusnivå. Tryckknappen slår till belysningen och belysningen släcks automatiskt när inställd ljus - nivån uppnås. 2. Halv automatik ( mode 2) Ingången på E används för att bestämma auktoriserade perioder (230 V på E betyder auktoriserad) Under auktoriseringsperioden är belysningen Till eller Från enligt inställt ljusvärde. En tryckknapp ansluten till ingången E2 manövrerar belysningen Till/Från. Utanför den auktoriserade perioden är belysningen till beroende på inställd tid. Ingång E2: 230 V ingång för tryckknapp (manuellt Till- och Frånslag av belysning) 2 Driftlägen - Automatik - Test Potentiometer för driftläge - Mode - Frånslagsfördröjning Mode 2: min., 5 min., 0 min., 30 min., 45 min., h 30min., 2 h. För varje kanal: 4 lägen - TILL - FRÅN Lux Lux Potentiometer för inställning av ljusvärde LED-indikering Utgångsstatus Till/Frånslagsfördröjning: 30 sek Hysteres: 0% Fler EE202 kan kopplas ihop med endast en ljussensor (EE002/EE003). Ljusrelä 2-kanaler, upp till lux EE203 med display Display för att visa 4 status på utgången TILL/FRÅN fördröjning: 30 s Hysteres: 0% EE

12 Närvarodetektor Närvarodetektor För styrning och kontroll av närvaro och ljusnivå. Spar energi genom till/frånkoppling av belysning och värme i t ex korridorer och kontorsrum. Levereras med kontaktblock Master/slav funktion Manuell inställning: - Ljusområde Lux - Tidsfördröjning på belysnings styrning Stort bevakningsområde: 3x7 m Bevakningsområde kan justeras med vridbara linser för optimalt täckningsområde. Mått: 0 x 3 mm EE80: kanals närvarodetektor Styrs av närvaro och ljusnivå. Kan slavstyras Tidsfördröjd eller impulsstyrd EE8: 2 kanals närvarodetektor Styrs av närvaro och ljusnivå. Styringång för kontaktväxling Kan fungera som master EE82: Närvarodetektor med konstantljusreglering -0 V för styrning av HF-don eller dimmer (t.ex. EV00/EV02) Styringång för växling av kontakt och manuell inställning av dimmer /ljusvärde Grundljusnivå Kan fungera som master För teknisk information se sidan 4-42 Produkt Beskrivning Förp. Ref.nr. E-nr. kanals närvarodetektor Funktion - TILL/FRÅN beroende av ljusnivå (5-200 Lux) och närvaro - Slav till EE8/EE82 för utvidgning av bevakningsområdet det - Frånslagsfördröjning 30 min Spänningsförsörjning 230 V~ 50 Hz Reläutgång: µ 6 A AC Master/slave utgång: 0,8 A (Triac) Färg: vit EE EE80 2 kanals närvarodetektor med insats Funktion Utgång Belysning: - TILL/FRÅN-slag beroende av ljusnivå (5-200 Lux) och närvaro - Master för EE80 via slavingång - Slavingång fungerar även som ingång för externa tryckknappar som växlar utgång - Frånslagsfördröjning 30 min Spänningsförsörjning 230 V~ 50 Hz Reläutgång belysning: µ 6 A AC Slave ingång: 230 V ~ 50 Hz EE Belysningsstyrning Utgång 2 Närvaro: - TILL/FRÅN-slag beroende på närvaro för styrning av ventilation, ljus osv - Frånslagsfördröjning 30sek. 60 min Reläutgång närvaro: µ 2 A AC Färg: vit kanals närvarodetektor/ konstantljusreglering med kontaktfunktion Spänningsförsörjning 230 V~ 50 Hz EE EE82 Tre driftlägen med ljuspotentiometer - Driftläge TILL; Närvarokontroll TILL/FRÅN (utan ljusnivå) - Driftläge 2 Närvaro och konstantljushållning. Ljusvärde inställbart på produkten ( till 5 längen: 50 till 700 Lux) - Driftläge 3 Auto: Närvaro och konstantljushållning. Ljusvärde ställs in via sep tryckknapp (slavingång) Funktion Utgång: Relä (HF-don) och /0 V (ljusreglering) - konstantljusreglering av HF-don eller dimmer (EV00, EV02) via /0 V signal vid närvaro och inställd ljusnivå (5-200 Lux) - Master för EE80 via slavingång Reläutgång (Till/Från) µ 0 A AC -0 V styrsignal: 50 ma (30 x EV00/EV02) Tryckknappsingång (slavingång): - För växling av kontakt (utgång ) - För manuell ljusreglering - För inställning / ändring av ljusvärdet (lång knapptryckning) Slavingång: 230 V~ 50 Hz - Frånslagsfördröjning 30 min Färg: vit EE83 Infällnadsdosa För montage av närvarodetektor Färg: vit Mått 70 x 42 mm EE

13 Optiska brandvarnare med processorstyrning Optiska brandvarnare - Processorstyrd med självtest - Ansluts enkel eller sammankopplad med max 40 st i slingan Version med 9 V batteri Ett alkaline batteri med ca 4 års livslängd medlevereras. Kan även bytas till ett Lithium ultralife U9V L-J batteri med ca 0 år livslängd Version för 230 V Ett alkaline batteri med ca 4 års livslängd medlevereras. Kan även bytas till ett Lithium ultralife U9V L-J batteri med ca 0 år livslängd Produkt Förp. Ref.nr. E-nr. Optisk brandvarnare med batteri Strömförsörjning: 9 V alkaline batteri Färg: Polarvit Batteri medlevereras TG500A TG500A Färg: Silver Batteri medlevereras TG500B TG500B Färg: Brun Batteri medlevereras TG500C TG500C Optisk brandvarnare, 230 V~ Strömförsörjning: 230 V x med 9 V alkaline bateri som backupp (medlevereras) Färg: Polarvit Batteri medlevereras Färg: Silver Batteri medlevereras TG50A TG50B Färg: Brun Batteri medlevereras TG50C

14 Radiostyrning Automatikprodukter Numera kan alla kontaktfun - tioner styras med radiosignaler i elinstallationen. Detta öppnar nya möjligheter att göra instal - lationer utan lednings förläg - gning. Hager fjärrkontroller kan användas både inom KNX tekniken och för konventionella installationer. Det gör systemet än mer flexibelt och mång - sidigt. Fjärrkontrollerna finns i 3 ver - sioner med endast radiostyr - ning samt en kombiversion med infraröd signal för styr ning av tex belysning och TV, ste reo, osv i samma fjärrkontroll. Radiofjärrkontrollerna sänder på 433 MHz. Varje kontroll är separat krypterad så de kan inte på verka varandra inom samma installation. För teknisk information se sidan Produkt Beskrivning Förp. Ref.nr. E-nr. Fjärrkontroller Räckvidd TU204, TU209: 00 m TU202 Räckvidd TU m Spänningsförsörjning TU202, TU204, TU209: Lithiumbatteri 3 V DC (medlevereras) TU204 Fjärrkontroll med 2 knappar mått: (HxBxD) 6x29x6 mm Batteri CR620 TU TU209 Fjärrkontroll med 4 knappar mått: (HxBxD) x5x8 mm Fjärrkontroll med 9 knappar mått: (HxBxD) x5x8 mm Batteri CR2430 Batteri CR2430 TU TU Belysningsstyrning Radiomottagare för anslutning till utgångsmoduler Spänningsförsörjning: från utgångsmodul TU TU350 Radiomottagare kanal med inbyggd slutande kontakt IP55 mått: (HxBxD) 30x60x27 mm Spänningsförsörjning: 230 V, AC, 50/60 Hz Kontakt: 6 A, AC, 250 V TU Produkt Beskrivning Moduler Ref.nr. E-nr. TU30 Utgångsmodul Funktioner: TILL FRÅN TILL/FRÅN impuls Potentialfria kontakter 6 A AC Strömförsörjning 230 V, 50/60 Hz 2 utgångar 4 utgångar 6 6 TU TU Monteras i normkapsling TU
