1 SENSORSTYRD BELYSNING Närvarovakter - Rörelsevakter - Armaturer - Strålkastare

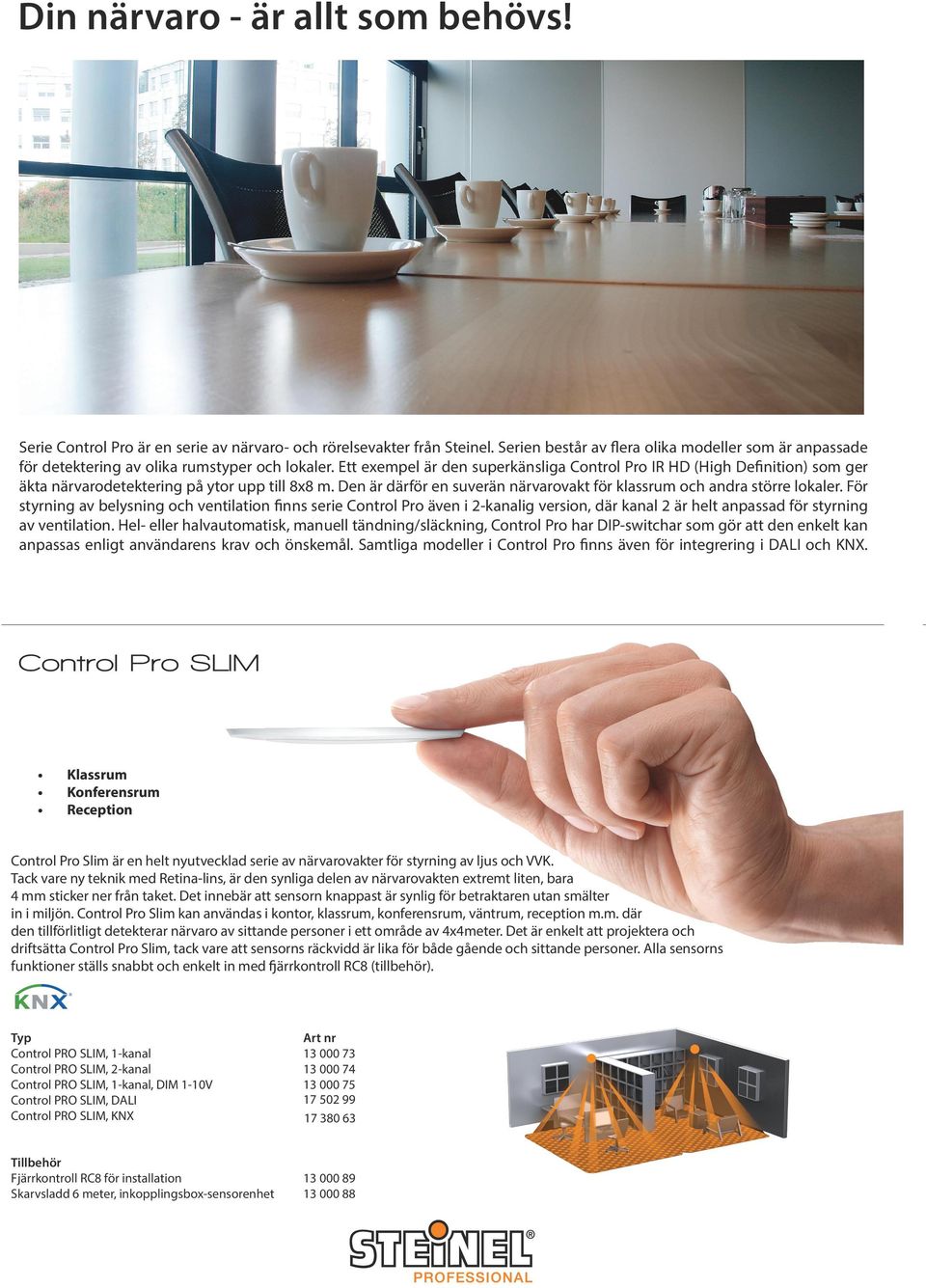

2 Din närvaro - är allt som behövs! Serie Control Pro är en serie av närvaro- och rörelsevakter från Steinel. Serien består av flera olika modeller som är anpassade för detektering av olika rumstyper och lokaler. Ett exempel är den superkänsliga Control Pro IR HD (High Definition) som ger äkta närvarodetektering på ytor upp till 8x8 m. Den är därför en suverän närvarovakt för klassrum och andra större lokaler. För styrning av belysning och ventilation finns serie Control Pro även i 2-kanalig version, där kanal 2 är helt anpassad för styrning av ventilation. Hel- eller halvautomatisk, manuell tändning/släckning, Control Pro har DIP-switchar som gör att den enkelt kan anpassas enligt användarens krav och önskemål. Samtliga modeller i Control Pro finns även för integrering i DALI och KNX. Control Pro SLIM Klassrum Konferensrum Reception Control Pro Slim är en helt nyutvecklad serie av närvarovakter för styrning av ljus och VVK. Tack vare ny teknik med Retina-lins, är den synliga delen av närvarovakten extremt liten, bara 4 mm sticker ner från taket. Det innebär att sensorn knappast är synlig för betraktaren utan smälter in i miljön. Control Pro Slim kan användas i kontor, klassrum, konferensrum, väntrum, reception m.m. där den tillförlitligt detekterar närvaro av sittande personer i ett område av 4x4meter. Det är enkelt att projektera och driftsätta Control Pro Slim, tack vare att sensorns räckvidd är lika för både gående och sittande personer. Alla sensorns funktioner ställs snabbt och enkelt in med fjärrkontroll RC8 (tillbehör). Control PRO SLIM, 1-kanal Control PRO SLIM, 2-kanal Control PRO SLIM, 1-kanal, DIM 1-10V Control PRO SLIM, DALI Control PRO SLIM, KNX Tillbehör Fjärrkontroll RC8 för installation Skarvsladd 6 meter, inkopplingsbox-sensorenhet

3 Control Pro IR HD Control Pro HF 360 Klassrum Konferensrum Sporthall Passage Kapprum Toalett Närvarovakt med extremt högupplöst lins i HD (High Definition), speciellt anpassad för närvarodetektering i större lokaler som klassrum, konferensrum, kontorslandskap, matsal etc. Montagehöjd 2,5 3,5 m. över golv, gymnastiksal upp till 10 m. Sensorn har 4800 bevakningszoner, närområde 8x8 m för sittande personer, 20x20 m för gående personer (ej rakt emot sensorn), bevakningsvinkel 360. IP20. Rörelsevakt för inomhusbruk, med högfrekvenssensor, anpassad för rörelsedetektering i större toaletter, kapprum, passager, omklädningsrum etc. HF-sensorn som reagerar på rörelse från t.e.x människa, men även på dörr som öppnas. Bevakningsområde Ø 8 m. HF-sensorn har bäst känslighet vid rörelse rakt emot sensorn. Montagehöjd 2,5 3,5 m. över golv. IP20. Control PRO IR HD, 1-kanal Control PRO IR HD, 1-kanal, utanpåliggande Control PRO IR HD, 2-kanal Control PRO IR HD, 1-kanal, DIM 1-10V Control PRO IR HD, DALI Control PRO IR HD, KNX Infällnadsdosa för undertak Skyddsgaller, vitlackerat Förhöjningsram IP För fler tillbehör se Control Pro IR Control PRO IR HF 360, 1-kanal Control PRO IR HF 360, 1-kanal, utanpåliggande Control PRO IR HF 360, 2-kanal Control PRO IR HF 360, 1-kanal, DIM 1-10V Control PRO IR HF 360, DALI Control PRO IR HF 360, KNX Infällnadsdosa för undertak Förhöjningsram IP För fler tillbehör se Control Pro HF DUAL Kontor väntrum Fikarum Närvarovakt med högupplöst och koncentrerad lins för närvarodetektering i lokaler upp till 16 m2, som kontor, väntrum, mindre konferensrum, fikarum etc. Montagehöjd 2,5 3,5 m. över golv, Sensorn har 1760 bevakningszoner, närområde 4x4 m för sittande personer, 7x7 m för gående personer (ej rakt emot sensorn), bevakningsvinkel 360. IP20. Korridor Kulvert Rörelsevakt för inomhusbruk, med dubbla högfrekvenssensorer speciellt anpassad för rörelsedetektering i korridor och kulvert. HF-sensorerna reagerar på rörelse från människa, dörr som öppnas etc. bevakningsområde 10x3 m i båda riktningarna. HF-sensorn har bäst känslighet vid rörelse rakt emot sensorn och är därför utmärkt att använda i korridorer. Montagehöjd 2,5 3,5 m. över golv. IP20 Control PRO IR, 1-kanal Control PRO IR, 1-kanal, utanpåliggande Control PRO IR, 2-kanal Control PRO IR, 1-kanal, DIM 1-10V Control PRO IR, DALI Control PRO IR, KNX Infällnadsdosa för undertak Skyddsgaller, vitlackerat Förhöjningsram IP För fler tillbehör se Control PRO HF DUAL, 1-kanal Control PRO HF DUAL, 1-kanal, utanpåliggande Control PRO HF DUAL, 1-kanal, DIM 1-10V Control PRO HF DUAL, DALI Control PRO HF DUAL, KNX Infällnadsdosa för undertak Förhöjningsram IP För fler tillbehör se

4 RS PRO LED är en sensorarmatur som är optimerad och anpassad för LED. Vid konstruktionen av RS PRO LED har man tagit speciell hänsyn till de värmeproblem som finns på LED-armaturer. Stommen är därför av metall och försedd med värmeavledande kylflänsar. Dessutom har baksidan på LED-elementet försetts med metallfolie som leder bort värmen. Som ytterliggare skydd är armaturen försedd med temperaturkontroll som övervakar och optimerar diodernas drifttemperatur. Tack vare sin unika design och genomtänkta konstruktion är RS PRO LED en armatur med lång livslängd och mycket låg underhållskostnad. RS PRO LED är försedd med en dold HF-sensor som tänder ljuset vid minsta rörelse från människa, dörr, fönster etc. RS PRO LED S1B - sensorarmatur Kapslingsklass: IP20 klass I Montage: Tak, vägg. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål c/c 170 mm. Distanser för utanpåliggande ledning. Utförande: Stomme av pressgjuten silverlackerad aluminium. Kupa av slagtålig opal akryl, alt. polykarbonat eller glas. Rörelsevakt: HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar med medföljande avskärmningar. Bevakningsvinkel 360, öppningsvinkel 160 Efterlystid 1-20 min. Skymningsrelä lux. Effekt Kupa RS PRO LED S1B, 3000K 16W akryl RS PRO LED S1B, 3000K, multipack 16W akryl RS PRO LED S1B, 4000K 16W akryl RS PRO LED S1B, 4000K, multipack 16W akryl RS PRO LED S1B, 3000K 16W polykarbonat RS PRO LED S1B, 3000K, multipack 16W polykarbonat RS PRO LED S1B, 4000K 16W polykarbonat RS PRO LED S1B, 4000K, multipack 16W polykarbonat RS PRO LED S1B, 3000K 16W glas RS PRO LED S1B, 4000K 16W glas

5 ll r. r- RS PRO LED S2 - sensorarmatur Effekt Kupa RS PRO LED S2,3000K 22W akryl RS PRO LED S2, 4000K 22W akryl RS PRO LED S2, 3000K 22W polykarbonat RS PRO LED S2, 4000K 22W polykarbonat RS PRO LED S2, 3000K 22W glas RS PRO LED S2, 4000K 22W glas Kapslingsklass: Montage: Anslutning: Utförande: Rörelsevakt: IP20, klass II (behöver ej jordas) Tak. Vägg. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Tre fästhål c/c 170 mm. Distanser för utanpåliggande ledning. Två införingshål Ø 12 mm med strypnippel. Plint 2x2x1,5 mm² (fas, nolla) Stomme av pressgjuten silverlackerad aluminium. Kupa av slagtålig opal akryl, alt. polykarbonat eller glas. HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 360, öppningsvinkel 160 Efterlystid 1-20 min. Skymningsrelä lux. -. RS PRO LED IP65 - sensorarmatur RS PRO LED IP65 S1/S2 har samma tekniska egenskaper som IP20-utförandet av RS PRO LED. Förutom den högre kapslingsklassen IP65, så uppfyller armaturen även kraven för högsta vandalskydd, IK10. Tack vare en frostad kupa av polykarbonat och skyddsring (tillbehör), så kan man använda RS PRO LED IP65 även på utsatta platser. Kapslingsklass: IP65 klass II Omgivningstemp: -20 C C Montage: Tak. Vägg. Inomhus. Montagehöjd för tak 2,20-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Anslutning: Två införingshål Ø 12 mm med strypnippel. Plint 2x2x1,5 mm ² (fas, nolla) Utförande: Stomme av pressgjuten silverlackerad aluminium. Kupa av frostad och slagtålig polykarbonat (IK10). Rörelsevakt: HF-sensor, bevakningsområde Ø 2-8 m för gående personer. Räckvidden kan dämpas i fyra olika riktningar. Bevakningsvinkel 300, öppningsvinkel 160 Efterlystid 1-20 min. Skymningsrelä lux. Färgtemperatur 4000K. Effekt RS PRO LED S1 IP65 16W RS PRO LED S2 IP65 22W Skyddsring för S Skyddsring för S

6 IS 3360, IS rörelsevakt SensIQ Slim - rörelsevakt IS 3000 är en serie rörelsevakter för vägg- eller takmontage. Räckvidd upp till 20 m i alla riktningar för gående personer. Vid rörelseriktning rakt emot sensorn är räckvidden ca. 8 m. Lämplig för detektering i garage, trapphus, omklädningsrum, verkstad, tvättstuga m. m. Två eller fler rörelsevakter kan sammankopplas. Max belastning 8 st HF-don/drosslar. Skyddsgaller och hörnfäste finns som tillbehör. Inställbar efterlystid och skymningsnivå ger maximal energibesparing. IP54 (IP20 för ) SensIQ S är en rörelsevakt som har unik konstruktion och lins som gör att den är utmärkt att använda för detektering av stora och komplexa ytor, t.ex. vid villor, gårdsplaner, uppfarter, lastkajer m.m. Även för bevakning av ytor runt industrifastigheter, skolor, kyrkor m.m. Sensorn är försedd med inte mindre än fyra IR-sensorer som bevakar 300. Sensorn har en störningsfri räckvidd på 20 meter i tre olika riktningar. SensIQ S har också flera praktiska funktioner som permanent ljus, sensor-av och semesterfunktion. Fjärrkontroll medföljer för enkel driftsättning och aktivering av t.ex semesterfunktion. Färg IS 3180 vägg Vit IS 3180 vägg, Svart IS 3360 tak Vit IS 3360 tak, infälld Vit IS 3180 vägg, potentialfri kontakt Vit IS 3360 tak, potentialfri kontakt Vit Färg SensIQ Slim Vit SensIQ Slim Svart SensIQ Slim Silver SensIQ Slim, KNX Vit SensIQ Slim, KNX Svart SensIQ Slim, KNX Silver IS rörelsevakt NM ljusrelä Rörelsevakt för inom- och utomhusbruk. Används för detektering av mindre ytor t.ex. garage, soprum, förråd, mindre passager, entré, vedbod etc. Maximal belastning 4 st HF-don/drosslar, lågenergilampor. Två eller fler av Steinels sensorer kan kopplas samman. Sensorn har en maximal räckvidd på 12 m för gående personer, ej rakt emot sensorn. Bevakningsvinkel 160. Montagehöjd 2,0 3,0 m. Inställbar efterlystid och skymningsnivå ger maximal energibesparing. IP54. Ljusrelä med inställbar nattsparfunktion. NightMatic kan släcka anslutna armaturer under en del av natten. Nattsparfunktionen är steglöst justerbar från tidigast släcktid ca (till att den är helt frånkopplad). Om nattsparfunktionen är inkopplad kan man även välja om ljusreläet åter ska tända belysningen vid kl Kan placeras nära ljuskällor, minsta avstånd 0,5 m. IP54. Färg IS 2160 vit IS 2160 svart Färg NM svart NM vit NM faluröd

7 XLED HOME 1 & 3 - strålkastare XLED är en serie strålkastare för entré, fasad, lastkaj, gårdsplan, dvs överallt där man vill använda strålkastare med låg underhålls- och driftskostnad. Serie XLED finns med eller utan rörelsevakt. För att säkerställa ljuskvalité och lång livslängd för LED-lamporna är XLED strålkastarna försedda med en aktiv temperaturkontroll. Det innebär att drifttemperaturen kontinuerligt mäts vid dioderna. Montage: Utförande: Rörelsevakt: Vägg, montagehöjd 1,80-2,70 m. Högre montagehöjd ger kortare räckvidd för rörelsevakten. Utomhus och inomhus. Stomme, arm och väggfäste av polykarbonat. Strålkastarhuvud av pressgjuten aluminium med kylflänsar. Strålkastarhuvud är svängbart 180 och kan vinklas i förhållande till markplan. IR-sensor, bevakar max 10 m för gående personer (ej rakt emot), vid rekommenderad montagehöjd. Bevakningsvinkel 140 med underkrypskydd. Efterlystid 10 sek-35 min. Skymningsrelä lux. Effekt Färg XLED Home 1 sensor 12W vit XLED Home 1 sensor 12W silver XLED Home 1 sensor 12W svart XLED Home 1 12W vit XLED Home 1 12W silver XLED Home 1 12W svart XLED Home 3 sensor 18W vit XLED Home 3 sensor 18W silver XLED Home 3 sensor 18W svart XLED EVO - strålkastare XLED EVO är en vidareutveckling av Steinels XLED-serie. Nya XLED EVO ger dubbelt så mycket ljus som sin föregångare. Passar utmärkt för entré, fasad, lastkaj, dvs överallt där man vill använda en strålkastare med låg underhålls- och driftkostnad. Serie XLED EVO finns både med och utan rörelsevakt. Effekt Färg XLED 25 EVO sensor 62W svart XLED 25 EVO sensor 62W vit XLED 25 EVO 62W svart XLED 25 EVO 62W vit XLED 10 EVO sensor 30W svart XLED 10 EVO sensor 30W vit XLED 10 EVO 30W svart XLED 10 EVO 30W vit Stolpfäste för Ø 60 mm stolpe, eloxerat stål Hörnfäste för ytterhörn, eloxerad stålplåt r t XLED FL - skyltbelysning XLED FL är en nyutvecklad serie av strålkastare för belysning av skyltar. Tack vare Steinels unika LED- och sensorteknik har XLED FL mycket låg service- och underhållskostnad. Installationen blir också enkel med integrerat skymningsrelä som dessutom har nattsparfunktion. Färgåtergivningen är normalt en stor begränsning och ett problem för LED-strålkastare. Det gäller inte för Steinels strålkastare XLED FL, den har extremt bra färgåtergivning med Ra-index 90. Effekt Färg XLED FL W vit XLED FL W svart XLED FL 50 25W vit XLED FL 50 25W svart

8 Karl H Ström är generalagent för Steinel i Sverige sedan Tillsammans har vi under de senaste 23 åren arbetat hårt för att utveckla och förbättra tekniken med sensorstyrd belysning. Det innebär att vi tack vare vår mångåriga erfarenhet kan ge dig all nödvändig support och hjälp om sensorprodukter. Vi har också stor erfarenhet och kompetens när det gäller belysningsberäkningar och energikalkyler. Kontakta gärna vår kunniga personal så hjälper vi dig! Följ oss på Facebook facebook.com/karlhstrom Karl H Ström AB, Verktygsvägen 4, Jönköping tel: , fax: kontakt@khs.se *KA1401* KA1401
