1 Easy Fair 2015 Kista Nya trender inom belysningsstyrning, Joakim Grönberg (Helvar) Per Vesterlund (Tridonic, Wennerströms Ljuskontroll)

2 s tekniska kommitté Driftdonsgruppen sektion för driftdonstillverkarna sektion för styrkomponenttillverkarna Lampa sektion för ljuskälleleverantörerna Ljusa sektion för armaturleverantörerna FSN sektion för leverantörerna av nödbelysning

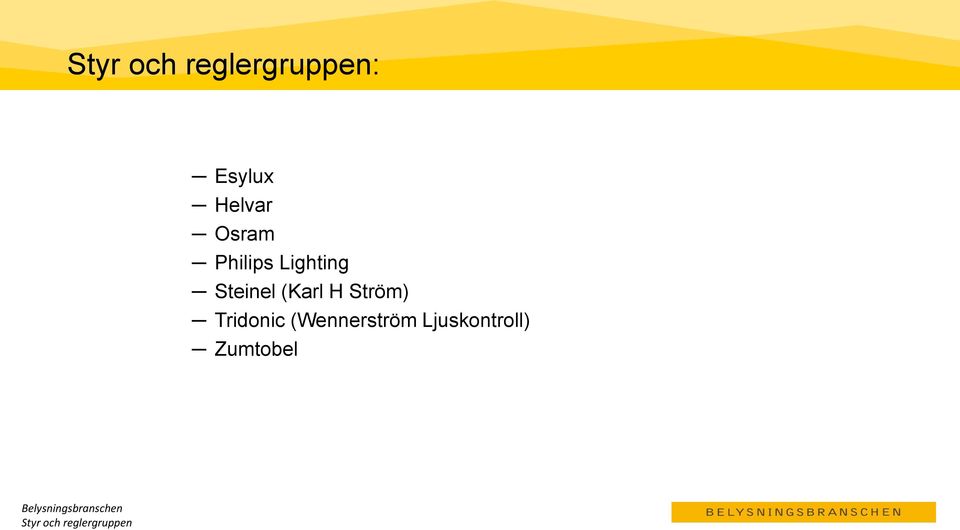

3 : Esylux Helvar Osram Philips Lighting Steinel (Karl H Ström) Tridonic (Wennerström Ljuskontroll) Zumtobel

4 Nya trender inom belysningsstyrning 1: Ekonomi, Film 2: DALI system 3: Sensorer, Ultraljud 4: DALI, DALI 2, DT8 5: Human Centric Light HCL 6: LED dynamiskt ljus 7: DALI styrning dynamiskt ljus 8: Frågor

5 1: Ekonomi, Film

6 1: Ekonomi

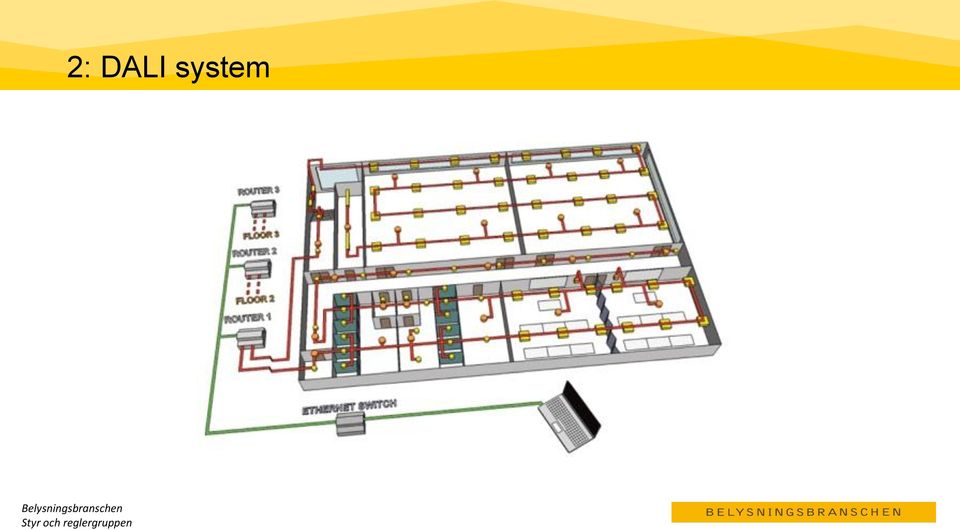

7 2: DALI system

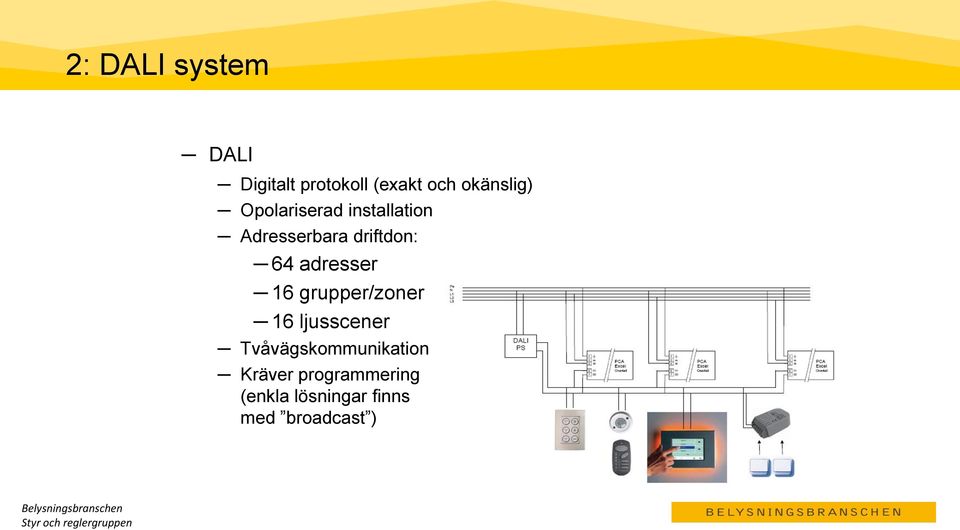

8 2: DALI system DALI Digitalt protokoll (exakt och okänslig) Opolariserad installation Adresserbara driftdon: 64 adresser 16 grupper/zoner 16 ljusscener Tvåvägskommunikation Kräver programmering (enkla lösningar finns med broadcast )

9 2: DALI system Rätt ljus vid rätt tidpunkt. Mycket stor flexibilitet med programmerbara funktioner Individuell styrning var armatur för sig. Stor valfrihet, ett rum ett helt hus Användarvänligt. Automatiserat/ Manuellt, eller både och. Övervakning/ Loggning, energi och service. Nödljus / Testning av anläggning/ service rapporter. BMS/ Integrerar med andra system.

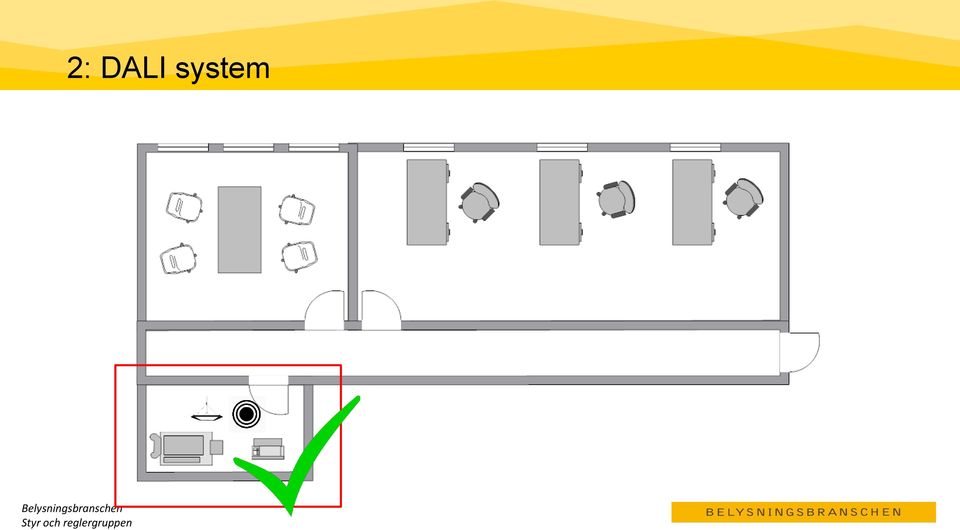

10 2: DALI system

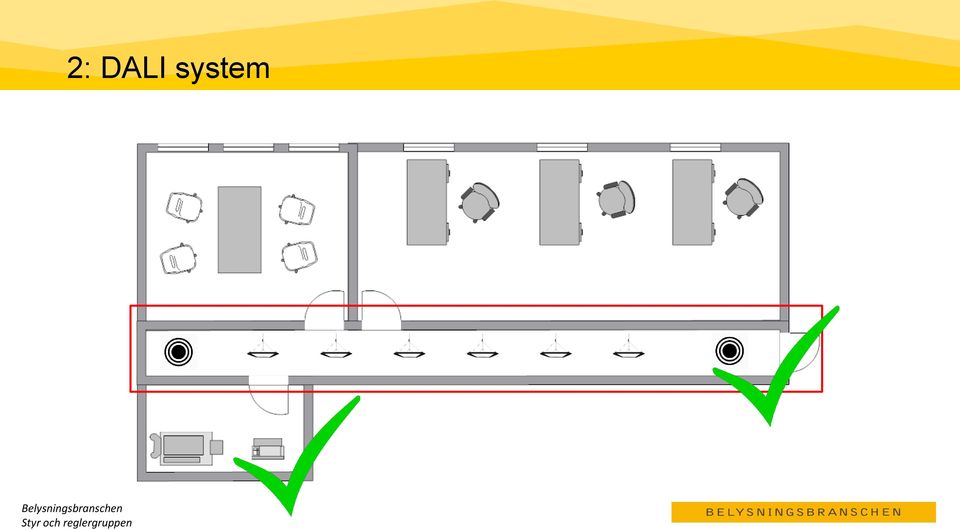

11 2: DALI system

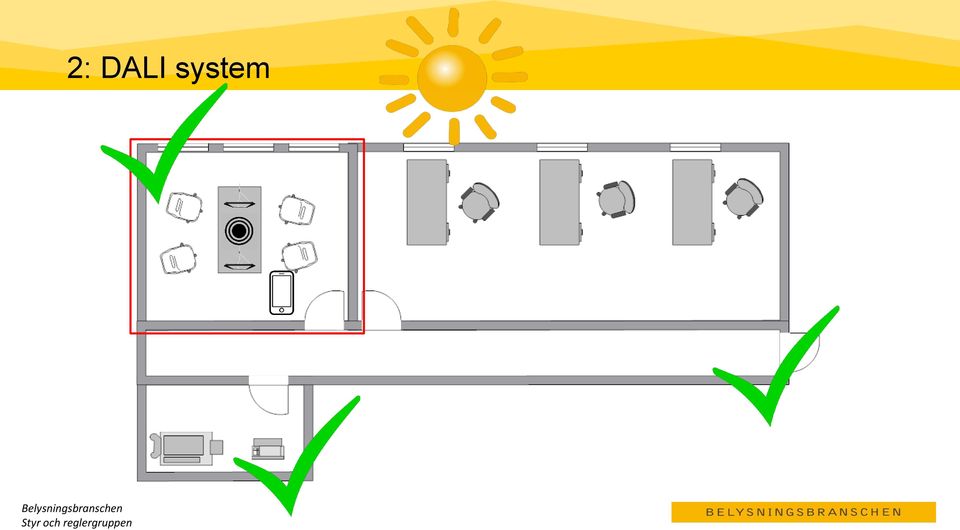

12 2: DALI system

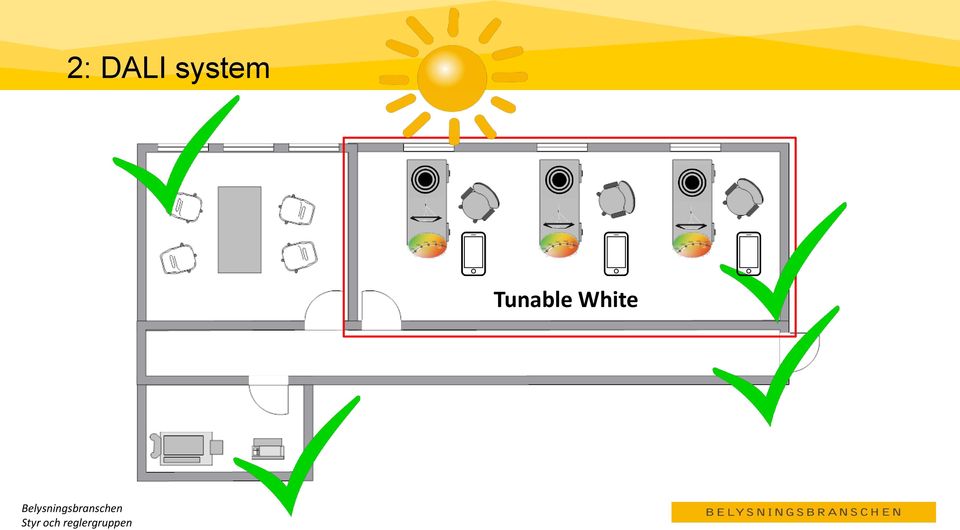

13 2: DALI system Tunable White

14 2: DALI system

15 3: Sensorer

16 3: Sensorer Rörelsedetektorer Tänder vid detektering av gående människor, när ingen rörelse detekteras släcker rörelsevakten efter inställd tid. Applikationsområden: Inomhus t.ex. korridorer, trapphus, källare etc. samt utomhus Närvarodetektorer Detektering även små rörelser (stillasittande arbete). När ingen rörelse detekteras släcker rörelsevakten efter inställd tid. Applikationsområden: Kontor, kontorslandskap, fikarum. Frånvarodetektorer Funktion lika närvarovakter, men för att belysningen skall tända krävs aktiv tändning via brytare. Möjligt att släcka belysningen manuellt. Applikationsområden: Konferensrum, mötesrum, klassrum.

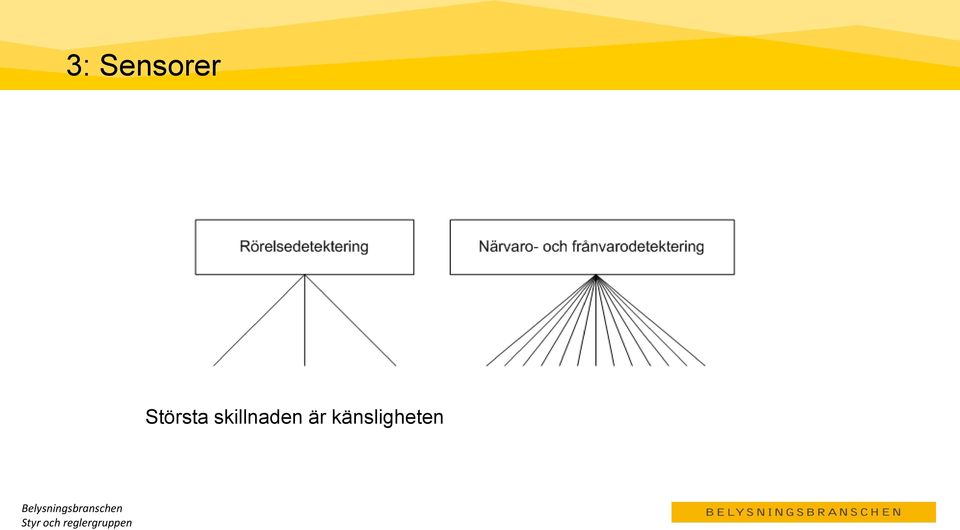

17 3: Sensorer Största skillnaden är känsligheten

18 3: Sensorer IR-SENSOR Mäter infraröd strålning Detekterar när fält bryts HF-SENSOR (microvåg) Mäter förändringar i ekot Detekterar genom material

19 3: Sensorer ULTRALJUDS-SENSOR

20 3: Sensorer Hur fungerar en ultraljudssensor? Fladdermus-teknik Sänder en signal på 40kHz Lyssnar efter förändringar i ekot Detekterar runt objekt Stannar i rummet Närvarokänslighet (små rörelser) Hög känslighet oavsett riktning på rörelsen Ej beroende av temperatur

21 3: Sensorer Det finna alltid en rätt plats att placera en sensor. Placera efter behovet. Detekteringsfält- för optimal funktion. Mjukvaran i sensorn är till för att skräddarsy funktionen. den kan inte kompensera en dålig placering. Tänk igenom placeringen en extra gång, det lönar sig alltid.

22 4: DALI, DALI 2

23 4: DALI, DALI 2 Digital Addressable Lighting Interface. Protokoll grundat i den tekniska standarden, IEC DALI AG. En arbetsgrupp inom ZVEI, Bestående av medlemmar med gemensamma interessen i att utveckla och marknadsföra användandet av standard. DALI 2. DALI version 2. Den pågående uppdateringen av DALI standarden. Den nuvarande DALI standarden som (från September 2014) ibland kallas "DALI 1". Device Type 8 don (DT8) Färg-styrande don, vilka finns specificerade i del 209 av den befintliga standarden (DALI).

24 4: DALI, DALI 2 DALI standarden omfattar förnärvarande 9 olika enheter (laster) Type 0: Lysrör Type 1: Nödljus Type 2: Urladdningsljuskällor Type 3: Låg volts halogen Type 4: Dimmer Type 5: 1-10 V Konverter Type 6: LED moduler Type 7: Relä Type 8: Colour control / Tunable White (Tillverkarspecifik, DALI, tolkningsutrymme)

25 28 4: DALI, DALI 2 DALI ramverk för standardisering Laster Styrande

26 4: DALI, DALI 2 DALI Logo licens förfarande, DALI AG DALI medlemskap Anpassad till IEC Registrerad enhet + testresultat DALI enhet Officiell DALI testutrustning Uppdaterad mjukvara (IEC 62386)

27 5. Human Centric Light HCL

28 5. Human Centric Light HCL

29 5. Human Centric Light HCL

30 5. Human Centric Light HCL Trötthet Stress Sänkt immunförsvar Sänkt välbefinnande Sänkt prestationsförmåga Sänkt aktivitetslust Vintertrötthet Sömnproblem Ruckad dygnsrytm

31 5. Human Centric Light HCL

32 6: LED dynamiskt ljus

33 6. LED dynamiskt ljus

34 6. LED dynamiskt ljus

35 6: DALI styrning dynamiskt ljus

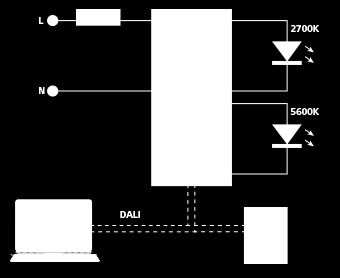

36 6: DALI styrning dynamiskt ljus DALI DT8 Färg temp. Ljus nivå Färg

37 6: DALI styrning dynamiskt ljus

38 6: DALI styrning dynamiskt ljus

39 Summering Energibesparing. Ny DALI standard. Ny teknik ger helt nya lösningar. LED styrning optimerar funktionen. HCL. Rätt ljus vid rätt tidpunkt.

40 Frågor? Kom och prata med Styr- och reglergruppen monter D:00 vid ingången Smartbelysning.nu Ljuskultur.se

41 Ljusstyrning en självklarhet!
