SS-EN och LJUS & RUM

Transkript

1 Nya riktlinjer för belysning LJUS & RUM SS-EN och LJUS & RUM Emil Welin Börje Beronius

2 Innehåll Europeisk och svensk belysningsstandard SS-EN LJUS & RUM - Planeringsguiden Hjälpmedel för bättre belysning och tolkning av standarden Så påverkas arbetet för installatörer, konsulter och slutförbrukare Val av ljuskällor

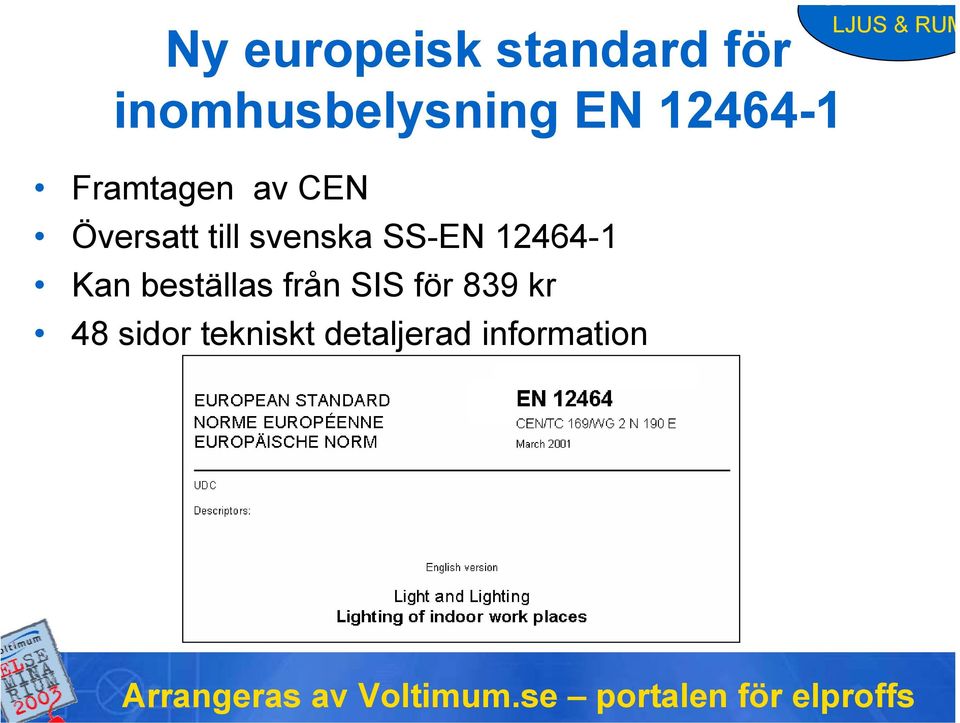

3 Ny europeisk standard för LJUS & RUM inomhusbelysning EN Framtagen av CEN Översatt till svenska SS-EN Kan beställas från SIS för 839 kr 48 sidor tekniskt detaljerad information

4 Den nya standarden omfattar Begrepp Vad är det vi skall se? Storlek, färg och form, tid och belysning Indelning av lokaler i: arbetsområde omedelbar omgivning Bibehållen belysningsnivå Lägsta värde under användningstiden Avbländning Tex. för bildskärmar

5 Den nya standarden omfattar (2) Grundkrav på belysning Luminansfördelning Bländning Ljusriktning Färgåtergivning och upplevd ljusfärg Flimmer Dagsljus

6 Den nya standarden omfattar (3) Belysningstabeller för olika typer av utrymmen och arbetsuppgifter / aktiviteter belysningsnivåer Bländtal Färgåtergivning

7 Förhandsinformation LJUS & RUM Planeringsguiden för belysning inomhus - ett verktyg som ger bättre ljusmiljö

8 LJUS & RUM - Innehåll 1. Människan och Ljuset 2. Visuella förhållanden 3. Rummet och arbetsplatsen 4. Belysningen i praktiken 5. Miljöpåverkan 6. Ekonomi och underhåll 7. Planeringsguiden 8. Tabeller och regelverk 9. Övrigt

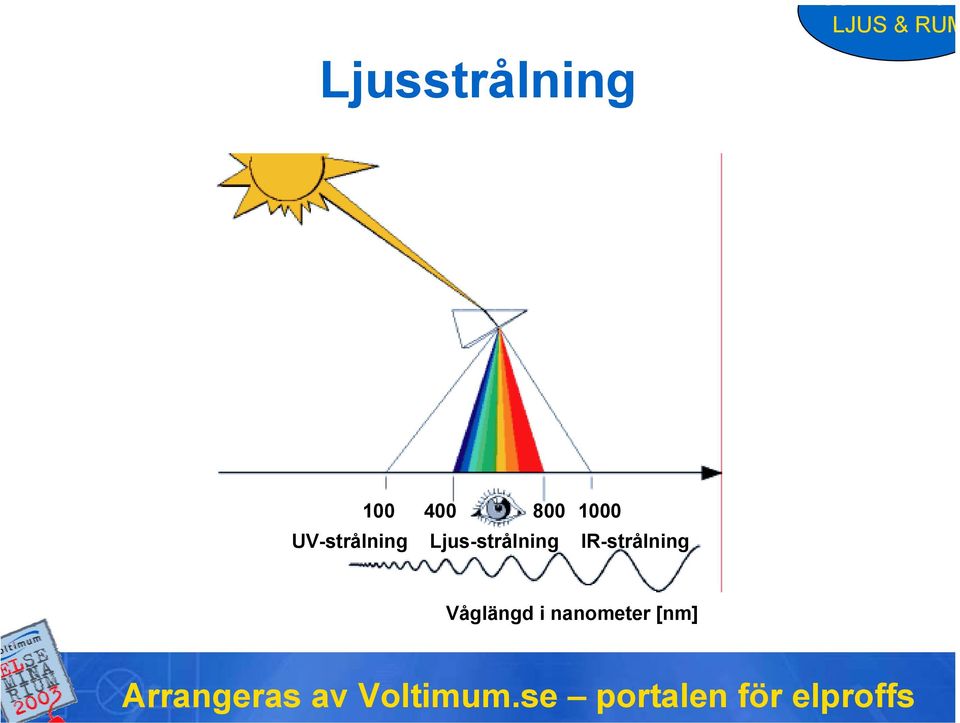

9 Ljusstrålning UV-strålning Ljus-strålning IR-strålning Våglängd i nanometer [nm]

10 Ögat, seendet och livet Ljuset behövs till mer än att se Dygnsrytm, hormonbildning styrs också av ljuset Belysningsstyrkor under 3000 lux uppfattas av kroppen som biologiskt mörker

11 Kontraster och visuella grundbegrepp LJUS & RUM Kontraster Visuella grundbegrepp

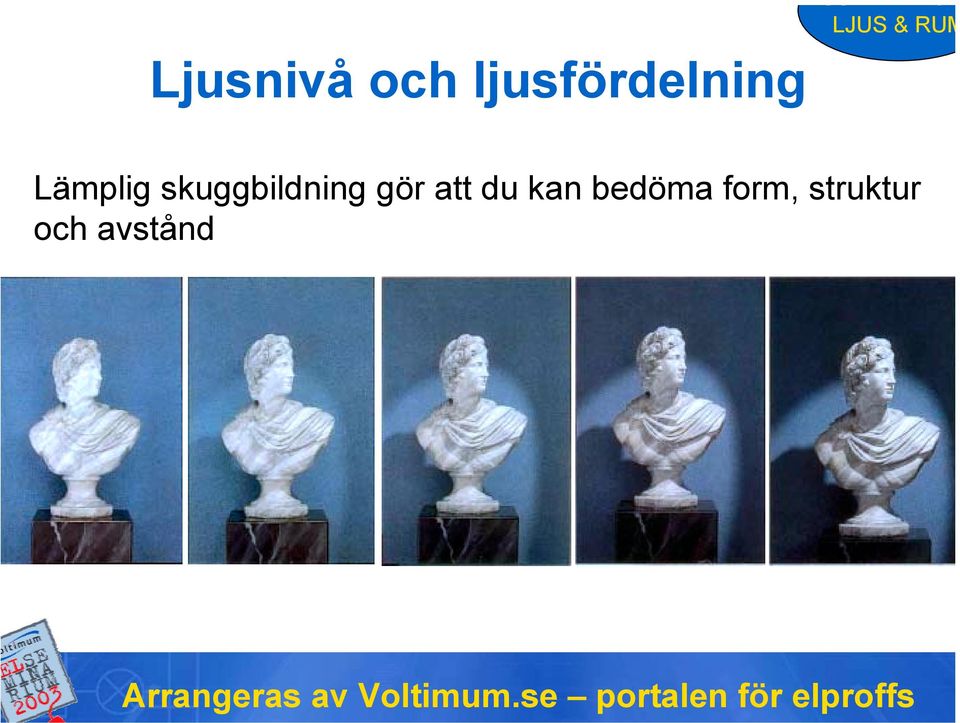

12 Ljusnivå och ljusfördelning LJUS & RUM Lämplig skuggbildning gör att du kan bedöma form, struktur och avstånd

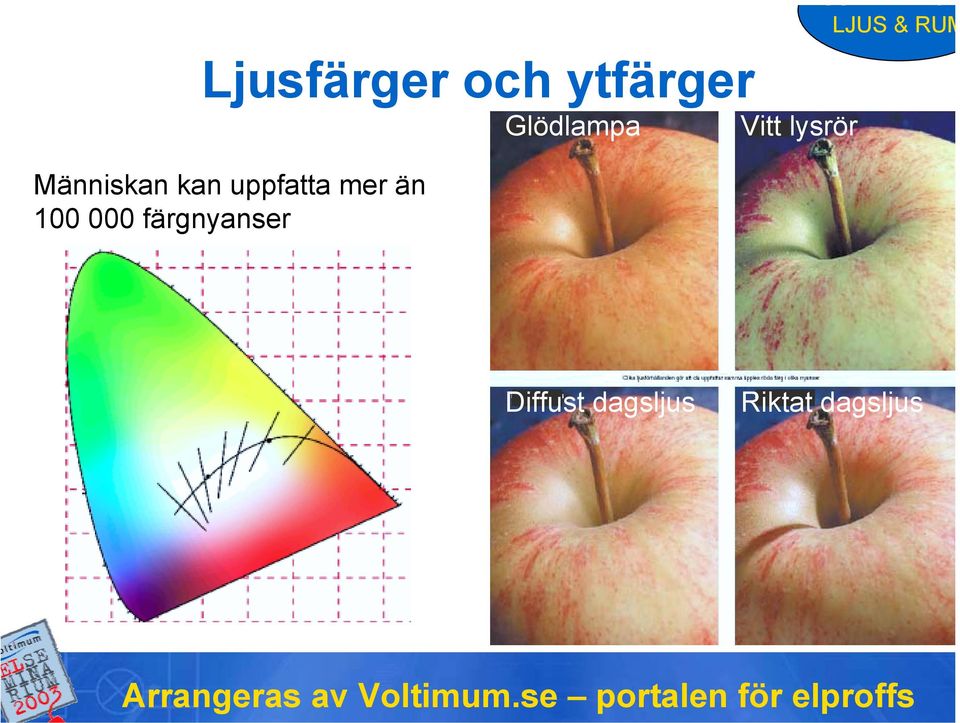

13 Ljusfärger och ytfärger Människan kan uppfatta mer än färgnyanser Glödlampa Vitt lysrör LJUS & RUM Diffust dagsljus Riktat dagsljus

14 Rummet och arbetsplatsen LJUS & RUM

15 Belysningsprinciper LJUS & RUM Enbart allmänbelysning Lokaliserad allmänbelysning Allmänbelysning med separat platsbelysning

16 Ljuskällor viktiga egenskaper Ljusfärg (färgtemperatur i Kelvin) Färgåtergivning (Ra index) Flimmer (modulation % / frekvens Hz) Ljusutbyte / Energieffektivitet (lm/w) Livslängd (Medellivslängd / Service livslängd timmar)

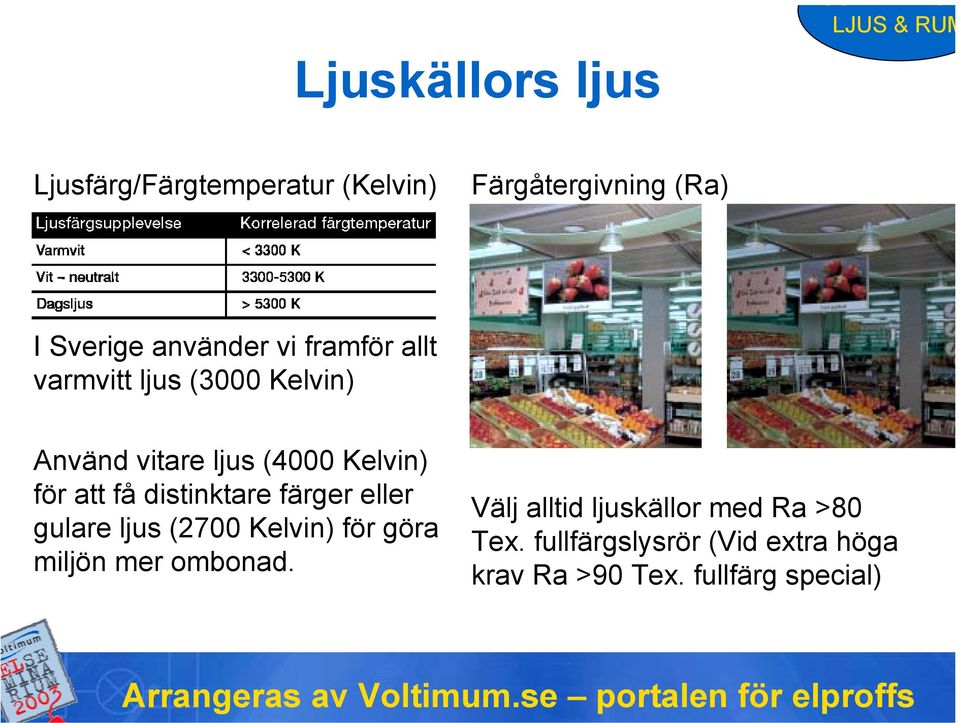

17 Ljuskällors ljus LJUS & RUM Ljusfärg/Färgtemperatur (Kelvin) Färgåtergivning (Ra) I Sverige använder vi framför allt varmvitt ljus (3000 Kelvin) Använd vitare ljus (4000 Kelvin) för att få distinktare färger eller gulare ljus (2700 Kelvin) för göra miljön mer ombonad. Välj alltid ljuskällor med Ra >80 Tex. fullfärgslysrör (Vid extra höga krav Ra >90 Tex. fullfärg special)

18 Glödlampor Fördelar Ljuskvalitet Enkelhet Lågt inköpspris Enkla att ljusreglera. Nackdelar Kort livslängd Lågt ljusutbyte Höga driftskostnader Användningsområden I armaturer som är tända i kortare perioder

19 Halogenlampor LJUS & RUM Fördelar Vitare ljus brilliantare färgåtergivning Högre ljusutbyte och livslängd än glödlampor Enkla att ljusreglera Nackdelar Lägre ljusutbyte och livslängd än urladdningslampor och lysrör Användningsområden Effekt och accentbelysning Endast i speciella fall som allmänljus

20 SS-EN LJUS & RUM Lysrör och kompaktlysrör Fördelar Mycket energieffektiva Stort urval av ljusfärger, former och effekter Stor tillgänglighet av armaturer med HF drift Enkla att ljusreglera Mycket långa livslängder Nackdelar I gamla dåligt underhållna anläggningar kan det finnas konventionella driftdon som ger flimmer och/eller enkelfärgslysrör som ger dåligt ljus Användningsområden Den vanligaste ljuskällan för arbetsplatser

21 Urladdningslampor (metallhalogen-, kvicksilver- och högtrycksnatriumlampor) LJUS & RUM Fördelar Koncentrerade höga ljusflöden Höga ljusutbyten Många olika typer av lampor Mycket god färgåtergivning (vissa typer) Långa livslängder Nackdelar Lång uppstartstider Svåra att ljusreglera Användningsområden Tidigare endast utomhus Idag även mycket vanlig inomhus

22 Induktionslampor Fördelar Extremt lång livslängd (ca timmar) Mycket goda ljusegenskaper Nackdelar Högt inköpspris Kan ej ljusregleras Användningsområden Där lampbyten medför höga kostnader

23 Lysdioder / LED Fördelar Extremt små och intensiva Extremt långa livslängder < timmar Stort urval av färger inklusive vita Nackdelar Små ljusflöden per enhet Användningsområden Alltifrån fasadbelysning och trafikljus till ficklampor minispotlights

24 Välj elektroniska driftdon (HF-don) Många fördelar >25% energibesparing Flimmerfritt ljus Inget brum Mindre värme Lägre magnetfält Lägre övertonshalt Minskad brandrisk Enklare ljusreglering Mindre och lättare armaturer >20% längre livslängd Mm. mm. DALI Ny standard för styrning av HF don

25 Ljusreglering och styrsystem Fördelar Flexibilitet/anpassning Individ Arbetsuppgifter Komfort Ekonomi Nackdelar Användare bör vara involverade Användningsområden Nästan överallt! Vem köper en radio utan volymratt Huvudprinciper Dagsljusanpassning Till/Från Närvaro-/rörelsedetektering Manuell ljusreglering Automatiskt via dator

26 Snabbguide för val av ljuskällor Mycket lämplig Lämplig Mindre lämplig

27 Användning Miljöpåverkan - livscykelanalys LJUS & RUM Energisparlampor Energisparlampor Energisparlampor Glödlampor Glödlampor Glödlampor Återvinning Tillverkning Användningen utgör >90% av miljöbelastningen

28 Miljöpåverkan återvinning Sedan 1/ gäller en svensk lag om producentansvar för återvinning av elektrisk produkter. Det innebär att alla förbrukade ljuskällor och armaturer måste lämnas in för återvinning. Detta sker utan kostnad för användaren vid inlämningstillfället. Mer information hittar du på Inom EU pågår också ett arbete med att ta fram liknande regler.

29 Kostnader för belysningsanläggningar LJUS & RUM Armaturer inkl. installation 20 % Elförbrukning 60 % Underhåll 10% Ljuskällor 10% Elförbrukningen utgör >60% av totalkostnaden

30 God planering sparar stora kostnader

31 Planering - vem gör vad Belysningsplaneringen bör tas med så tidigt som möjligt i totalplaneringen Viktiga kontakter Grossister Tillverkare

32 Dokumentation skall omfatta Planritning för belysningsanläggningen med installations-, styr- och montageanvisningar samt förteckning över ljuskällor och armaturer. Ljusberäkningar och eventuella visualiseringar som verifierar under vilka förutsättningar installationerna uppfyller ställda krav. Redovisning av beräkningsförutsättningar. Underhållsplan, som omfattar förslag till utbytesperioder för ljuskällor och rengöringsterminer för ljusarmaturer och i förekommande fall rumsytor. Ekonomisk analys över livscykelkostnaden (LCC), det vill säga den totala nuvärdeskostnaden för investering, energi, ljuskällor och underhåll över den uppskattade brukstiden.

33 Konkreta förändringar LJUS & RUM för dig som arbetar med belysning Alla Ljuskvaliteten måste vara hög och ljuset flimmerfritt I praktiken fullfärgslysrör och HF-don Beställare Formulera målen med belysningen och vara med och definiera vad som är arbetsplats och vad som är närmaste omgivning Ställa krav på att belysningen uppfyller SS-EN standarden Installatör Planera ett underhåll som säkerställer att kvaliteten i anläggningen bibehålls
